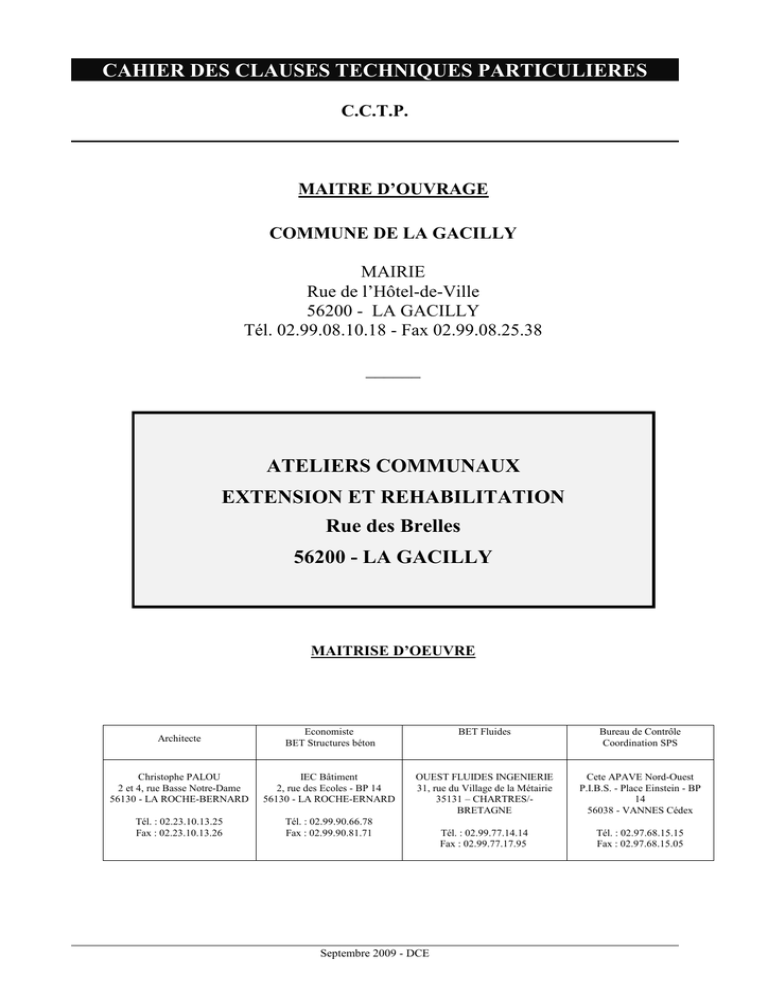

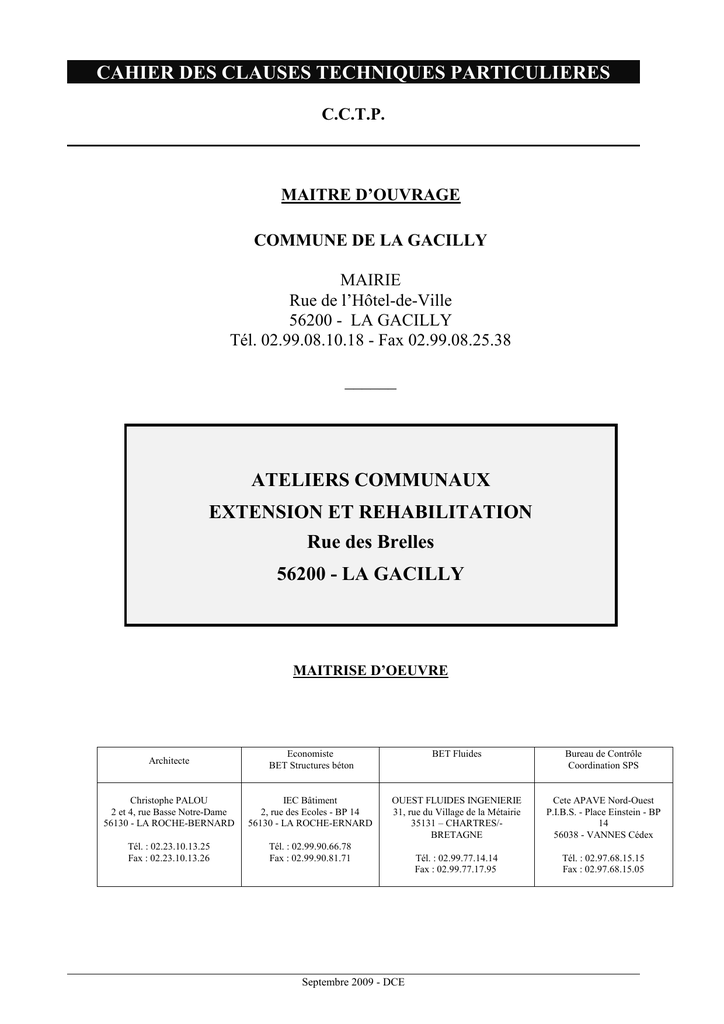

CAHIER DES CLAUSES TECHNIQUES PARTICULIERES
C.C.T.P.
MAITRE D’OUVRAGE
COMMUNE DE LA GACILLY
MAIRIE
Rue de l’Hôtel-de-Ville
56200 - LA GACILLY
Tél. 02.99.08.10.18 - Fax 02.99.08.25.38
______
ATELIERS COMMUNAUX
EXTENSION ET REHABILITATION
Rue des Brelles
56200 - LA GACILLY
MAITRISE D’OEUVRE
Architecte
Economiste
BET Structures béton
BET Fluides
Bureau de Contrôle
Coordination SPS
Christophe PALOU
2 et 4, rue Basse Notre-Dame
56130 - LA ROCHE-BERNARD
IEC Bâtiment
2, rue des Ecoles - BP 14
56130 - LA ROCHE-ERNARD
OUEST FLUIDES INGENIERIE
31, rue du Village de la Métairie
35131 – CHARTRES/BRETAGNE
Cete APAVE Nord-Ouest
P.I.B.S. - Place Einstein - BP
14
56038 - VANNES Cédex
Tél. : 02.23.10.13.25
Fax : 02.23.10.13.26
Tél. : 02.99.90.66.78
Fax : 02.99.90.81.71
Tél. : 02.99.77.14.14
Fax : 02.99.77.17.95
Tél. : 02.97.68.15.15
Fax : 02.97.68.15.05
Septembre 2009 - DCE
Commune de LA GACILLY (56200) - Extension et réhabilitation des ateliers communaux.
Page 1 sur 21
SOMMAIRE
5.
ETANCHEITE ........................................................................................................ 3
5.1
GENERALITES ............................................................................................................. 3
5.1.1.
DOCUMENTS TECHNIQUES...................................................................................................................3
5.1.2.
CONSISTANCE DES TRAVAUX .............................................................................................................3
5.1.3.
COORDINATION AVEC LES AUTRES ENTREPRISES ........................................................................4
5.1.4.
CONTROLE DU REVETEMENT ET ESSAIS D'EPREUVES D'ETANCHEITE A L'EAU ....................4
5.1.4.1.
Contrôle du revêtement de l'étanchéité.........................................................................................................4
5.1.4.2.
Epreuves d'étanchéité à l'eau ........................................................................................................................4
5.1.5.
RECEPTION................................................................................................................................................4
5.1.6.
GARANTIE .................................................................................................................................................4
5.1.7.
MOYENS DE MANUTENTION ................................................................................................................4
5.1.8.
HYPOTHESE CALCUL .............................................................................................................................5
5.1.9.
GESTION DES DECHETS .........................................................................................................................5
5.2
DESCRIPTION DES OUVRAGES – BATIMENT BUREAUX ............................... 5
5.2.1.
ETANCHEITE MULTICOUCHE SUR SUPPORT BAC ACIER..............................................................5
5.2.1.1.
Ecran pare-vapeur.........................................................................................................................................5
5.2.1.2.
Isolation thermique .......................................................................................................................................5
5.2.1.3.
Revêtement d’étanchéité en surface courante...............................................................................................6
5.2.1.4.
Revêtement d’étanchéité en relevés..............................................................................................................6
5.2.1.5.
Joint de dilatation .........................................................................................................................................6
5.2.1.6.
Costières .......................................................................................................................................................7
5.2.1.7.
Protection des relevés ...................................................................................................................................7
5.2.1.8.
Couvertines...................................................................................................................................................7
5.2.1.9.
Entrées d’eau ................................................................................................................................................7
5.2.1.10. Descentes EP ................................................................................................................................................8
5.2.1.11. Ventilation ....................................................................................................................................................8
5.2.1.12. Crosse d’alimentation électrique ..................................................................................................................8
5.3
DESCRIPTION DES OUVRAGES - BATIMENT GARAGE V.L........................... 8
5.3.1.
ETANCHEITE MULTICOUCHE SUR SUPPORT BAC ACIER..............................................................8
5.3.1.1.
Pare-vapeur...................................................................................................................................................9
5.3.1.2.
Isolation thermique .......................................................................................................................................9
5.3.1.3.
Revêtement d’étanchéité en surface courante.............................................................................................10
5.3.1.4.
Revêtement d’étanchéité en relevés............................................................................................................10
5.3.1.5.
Joint de dilatation .......................................................................................................................................10
5.3.1.6.
Costières .....................................................................................................................................................11
5.3.1.7.
Protection des relevés .................................................................................................................................11
Lot n°5 - ETANCHEITE
Page 2 sur 21
5.3.1.8.
Couvertines.................................................................................................................................................11
5.3.1.9.
Entrées d’eau ..............................................................................................................................................11
5.3.1.10. Descentes EP ..............................................................................................................................................11
5.3.1.11. Ventilation ..................................................................................................................................................12
5.3.1.12. Crosse d’alimentation électrique ................................................................................................................12
5.4
DESCRIPTION DES OUVRAGES - BATIMENT « PETIT MATERIEL »........... 12
5.4.1.
ETANCHEITE MULTICOUCHE SUR SUPPORT BAC ACIER SANS ISOLATION ..........................12
5.4.1.1.
Pare-vapeur.................................................................................................................................................13
5.4.1.2.
Isolation thermique .....................................................................................................................................13
5.4.1.3.
5.4.1.4.
5.4.1.5.
5.4.1.6.
Costières .....................................................................................................................................................15
5.4.1.7.
5.4.1.8.
Couvertines.................................................................................................................................................15
5.4.1.9.
Entrées d’eau ..............................................................................................................................................15
5.4.1.10. Descentes EP ..............................................................................................................................................15
5.4.1.11. Ventilation ..................................................................................................................................................15
5.5
DESCRIPTION DES OUVRAGES - ATELIER EXISTANT ................................... 16
5.5.1.
ETANCHEITE MULTICOUCHE SUR SUPPORT BAC ACIER............................................................16
5.5.1.1.
Pare-vapeur.................................................................................................................................................17
5.5.1.2.
Isolation thermique .....................................................................................................................................17
5.5.1.3.
5.5.1.4.
5.5.1.5.
5.5.1.6.
Costières .....................................................................................................................................................18
5.5.1.7.
5.5.1.8.
Couvertines.................................................................................................................................................19
5.5.1.9.
Entrées d’eau ..............................................................................................................................................19
5.5.1.10. Descentes EP ..............................................................................................................................................19
5.5.1.11. Ventilation ..................................................................................................................................................19
5.6
REHABILITATION DE LA SERRE (TRAVAUX SANS OBJET).......................... 20
5.7
NETTOYAGE DU CHANTIER ................................................................................... 20
5.8
OPTIONS ET/OU VARIANTES .................................................................................. 20
Page 3 sur 21
5. ETANCHEITE
5.1 GENERALITES
5.1.1.
DOCUMENTS TECHNIQUES
Les travaux seront exécutés conformément aux documents suivants :
DTU 20.12 : Conception du gros œuvre en maçonnerie des toitures-terrasses destinées à recevoir un
revêtement d'étanchéité.
DTU 43.1 : Travaux d'étanchéité avec éléments porteurs en maçonnerie.
Les matériaux traditionnels utilisés devront être conformes aux normes françaises NF P. 84.300.
Les matériaux et procédés non traditionnels devront être titulaires d'un avis technique favorable du C.S.T.B. en cours
de validité, ou d'un C.P.P. visé favorablement par les Bureaux de Contrôle.
Les isolants choisis devront bénéficier d'un avis technique en cours de validité ou d'un Cahier des Charges agrée dans
le cadre des utilisations envisagées.
DTU règles de calcul TH.
NOTA :
L'entrepreneur du présent lot pourra choisir tout autre procédé que celui proposé.
En tout état de cause, chaque système devra faire l'objet d'un avis technique et être conforme au DTU et respecter les
performances minimales.
Référence produite :
SOPREMA
19, rue de Bel-Air
B.P. 40618
44470 CARQUEFOU Cédex.
5.1.2.
CONSISTANCE DES TRAVAUX
Les travaux d'étanchéité des toitures terrasses comprennent les ouvrages définis par le marché :
− L'établissement des supports d'étanchéité constitués par des panneaux isolants non porteurs y compris le
dispositif faisant obstacle au transfert de la vapeur d'eau.
− La fourniture et la mise en œuvre des matériaux de revêtements d'étanchéité en parties courantes, relevés et
chêneaux définis au Cahier des Charges DTU 43 y compris les bandes de pontages.
− La fourniture et la mise en œuvre des parties métalliques insérées ou reliées aux revêtements et à tous
dispositifs de joints.
− La fourniture et la mise en œuvre des entrées d'eaux pluviales (platine et moignons, crapaudines, galeries
garde-grève) et des trop-pleins y compris leur raccordement avec les revêtements d'étanchéité.
− La fourniture et la mise en œuvre et le raccordement avec les revêtements d'étanchéité des canalisations et des
fourreaux de passage.
− La fourniture et la mise en œuvre des matériaux entrant dans la constitution des protections lourdes meubles
ou dures, ou de l'autoprotection y compris le cas échéant, les diverses sous-couches nécessaires.
L'entrepreneur aura la responsabilité de la mise hors d'eau des bâtiments recevant une étanchéité.
5.1.3.
Page 4 sur 21
COORDINATION AVEC LES AUTRES ENTREPRISES
Lors de la notification du marché, et en tous cas, en temps nécessaire pour permettre l'accomplissement normal des
formalités de coordination ci-après définies, l'entrepreneur reçoit du Maître d'œuvre tous les plans et croquis précisant
les caractéristiques géométriques et les natures du Gros Œuvre et de ses joints, des supports et formes, des chêneaux,
etc…. qui recevront les ouvrages d'étanchéité, précisant également les points d'évacuation des eaux pluviales.
5.1.4.
CONTROLE DU REVETEMENT ET ESSAIS D'EPREUVES D'ETANCHEITE A L'EAU
5.1.4.1. Contrôle du revêtement de l'étanchéité
Ne seront demandés qu'éventuellement (en cas de contestation ou de litige).
Ce contrôle étant du type destructif (prélèvement d'un échantillon 30 x 30), celui-ci ne sera effectué que tout à fait
exceptionnellement.
Il sera fait pendant la durée du chantier par le personnel de l'entreprise d'étanchéité, en présence de l'Architecte
(calculs d'épaisseur et de masse).
Les frais de ce prélèvement seront à la charge du Maître d'ouvrage, si les résultats sont favorables à l'entrepreneur, ou
seront à la charge de l'entrepreneur (réfection totale ou partielle) en cas de résultat défavorable.
5.1.4.2. Epreuves d'étanchéité à l'eau
Il sera effectué à l'achèvement des travaux d'étanchéité une épreuve d'étanchéité par terrasse qui sera sanctionnée par
un procès verbal.
Ces épreuves seront effectuées par mise en eau pendant 12 heures (sauf prescriptions contraires figurant dans le DTU
de la toiture terrasse), après obstruction des entrées d'eaux pluviales.
Le niveau de la mise en eau sera en principe à 0,05 m au-dessous de la partie supérieure du point le plus bas des
relevés (veiller à ce que la charge d'eau ne dépasse pas les charges admises par la terrasse). Ces charges limites seront
fournies par les entrepreneurs intéressés.
La vidange de l'eau sera faite progressivement. Aucune fuite ne doit apparaître. En cas d'ambiguïté sur la provenance
d'humidité, on pourra la lever en réalisant l'épreuve à l'aide d'eau teintée (fluorescéine).
Ces épreuves éventuellement demandées et, en cas d'anomalies constatées, toutes réfections seront à la charge de
l'entrepreneur.
5.1.5.
RECEPTION
Avant tout démarrage des travaux d'étanchéité, l'entrepreneur du présent lot devra réceptionner les différents supports
en présence d'un représentant du Maître d'œuvre et de l'entrepreneur titulaire du lot concerné. Un commencement de
travaux d'étanchéité sur des supports non réceptionnés impliquera automatiquement de la part de l'étancheur une
acceptation sans réserve des supports concernés et sera considérée comme telle.
La réception d'achèvement des travaux sera exécutée conformément aux prescriptions du C.C.A.P.
5.1.6.
GARANTIE
L'entrepreneur devra fournir, lors de la réception, un engagement écrit garantissant le complexe d'étanchéité et la
résistance de ces travaux pour une durée de 10 années à partir de la réception. Pendant toute cette période,
l'entrepreneur aura à sa charge la réfection des défectuosités qui viendraient à se révéler à l'usage ainsi que tous les
remplacements nécessaires, y compris tous les dommages qui pourraient en résulter.
5.1.7.
MOYENS DE MANUTENTION
Suivant Prescriptions Communes TCE.
5.1.8.
Page 5 sur 21
HYPOTHESE CALCUL
Surcharge d'exploitation : suivant règles en vigueur et DTU
Surcharge climatique :
Neige : 1A.
Charge normale : 35 daN/m².
Charge extrême : 60 daN/m².
Vent : Zone 3.
Pression dynamique de base normale : 75 daN/m².
Pression dynamique de base extrême : 131 daN/m².
5.1.9. GESTION DES DECHETS
Voir Prescriptions Générales, PGC SPS et Notice Environnementale.
Chaque entrepreneur est chargé du transport de ses déchets et gravats jusqu'aux lieux de stockage prévus par le
gestionnaire du compte prorata, ainsi que de leur tri dans les conteneurs prévus à cet effet.
Toute infraction à ce tri fera l'objet de l'application des mesures coercitives prévues au CCAP.
5.2 DESCRIPTION DES OUVRAGES – BATIMENT BUREAUX
5.2.1.
ETANCHEITE MULTICOUCHE SUR SUPPORT BAC ACIER
5.2.1.1. Ecran pare-vapeur
Ecran pare vapeur réalisé suivant Norme-DTU NF P 84-204 DTU 43.1 et Avis Technique par produits
SARNAFIL ou équivalent comprenant :
• Film type Sarnavap 2000/épaisseur 350/coloris vert de chez SARNAFIL ou équivalent.
- Coef. perm. vapeur : 0,002 (mg/m² h Pa).
- Posé en indépendance avec les jointoyés par bande adhésive F.
- Fermeture des relevés par bande adhésive P.
• Feutre bitumé, conforme aux normes de la série NFP84/3.
Remarques : en aucun cas le pare vapeur ne pourra être considéré comme assurant la mise hors d'eau provisoire du
support (étanchéité provisoire exclue).
5.2.1.2. Isolation thermique
Nature : Isolation thermique constituée de panneaux isolants rigides en polyuréthanne et faisant
l'objet :
. d'un Avis Technique favorable du C.S.T.B.
. d'une décision d'acceptation sans réserves de la part de la commission technique de l'Assurance
Construction en vigueur.
. d'une acceptation de la part du Fabricant du matériau d'étanchéité retenu comme support non porteur.
Le choix du matériau devra également tenir compte de la destination des terrasses ainsi que des charges localisées
éventuelles (socles sous appareils, etc…).
Page 6 sur 21
Caractéristiques des panneaux isolants :
Epaisseur : 80 mm
Soit, valeur R : 3.20 w
Une note justificative du coefficient "R" du complexe composant la toiture étanchée sera fournie par l'Entreprise au
Contrôleur technique et au Maître d'Oeuvre.
Mise en œuvre et tenue de l'isolation suivant :
. Cahier des charges d'exécution de la Norme-DTU NF P 84-204 DTU 43.1,
. Dossier de travail de l'Avis Technique du matériau,
. Prescriptions techniques du Fabricant.
5.2.1.3. Revêtement d’étanchéité en surface courante
L'étanchéité sera posée en indépendance. La membrane de qualité environnementale à base d'alliage de
polypropylènes modifiés (FPO), est obtenue par extrusion/enduction d'une armature composite voile de verre /
grille polyester, et présente les caractéristiques suivantes :
• "Ecologique": ne contenant pas d'élément extractible, sans chlore, ni plastifiant, sans halogène, ni
métaux lourds.
• Très grande résistance aux intempéries
• Compatible au bitume et au polystyrène
• Insensibilité à l'action des micro-organismes
• Résistance aux racines
• Classement FIT : F5 I5 T4
Elle sera du type Sarnafil TG 66 F ou équivalent
Les lés d'étanchéité seront obligatoirement assemblés par soudure à l'air chaud, à l'aide d'un automate à affichage
de température muni d'un dispositif de fermeture de bord et d'une buse de préparation.
Mise en œuvre sur isolant conformément aux :
. Dossier de travail de l'Avis Technique du C.S.T.B. du matériau,
. Prescriptions techniques de pose du Fabricant,
. Cahier des charges d'exécution de la Norme-DTU NF P 84-204 DTU 43.1.
5.2.1.4. Revêtement d’étanchéité en relevés
Confection des relevés en pose collée (selon D.T.U. série 43).
La membrane synthétique sera du type Sarnafil TG 66 ou équivalent.
En pied de relevé, fixation mécanique par rail + cordon pour sécurité de bord.
Finition en tête de relevé par profil de serrage, plat alu ou inox avec cordon de mastic en tête.
Finition sur acrotère par profil en tôle revêtue par colaminage d'une membrane Sarnafil T d'épaisseur 12/10e ou
équivalent.
Mise en œuvre conformément aux :
. Cahier des Charges de Pose du Fabricant,
. Cahier des charges d'exécution de la Norme-DTU NF P 84-204 DTU 43.1.
Hauteur réglementaires des relevés suivant DTU (15 cm au-dessus de la protection).
5.2.1.5. Joint de dilatation
L'étanchéité du joint est assurée par un revêtement armé déformable composé de :
− Une couche d'imprégnation à froid RUBERINE,
− Une sous-couche en chape BA 40 soudée sur le dessus des costières.
Page 7 sur 21
− Une équerre d'indépendance en chape BA 40 au droit des feuillures.
− Une feuille ALPADIL 33 thermosoudable à armature tissu de polyamide et liant de type bitume modifié (compound
ALPA) formant lyre.
Remplissage de la lyre avec ALPADIL MASTIC CE.
Protection par prolongement des revêtements d'étanchéité des relevés.
Ensemble des liaisons réalisées par soudage au chalumeau.
Ce procédé bénéficie de l'ATEC n° 5/90/802.
Localisation :
Sans objet.
5.2.1.6. Costières
Costières à aile simple verticale en tôle d'acier galvanisé double face de 10/10ème d'épaisseur minimale comportant
un talon horizontal de 10 cm de large pour fixation.
Pose fixée suivant Norme-DTU NF P 84-206 DTU 43.3 avec fixations mécaniques sur support bac acier.
Localisation :
- En rive de la toiture terrasse..
5.2.1.7. Protection des relevés
Protection en tête des relevés par des bandes solines en aluminium extrudé type "SOLINET" de la Sté DANI ALU.
Fixations par vis compris jonction, angles et joint mastic silicone 1ère catégorie.
Mise en œuvre suivant recommandations du Fabricant.
Localisation :
Pour relevés d’étanchéité contre maçonneries, suivant plans.
5.2.1.8. Couvertines
Pour mémoire, prévue au lot BARDAGE
5.2.1.9. Entrées d’eau
Entrées d'eaux pluviales conformes aux prescriptions de l'article 6.733 du DTU 43.1, erratum de Novembre 1991
et constituées de :
• Platine en plomb de 4 mm d'épaisseur sertie dans des renforts d'étanchéité en Paradiène type 20S,
et moignon tronconique en plomb de 3 mm d'épaisseur soudé sur la platine.
• Pour les entrées d'eau verticales, les moignons seront descendus jusqu'à -0.15 m minimum en
sous-face des planchers terrasses, pour reprises par l'entrepreneur du présent lot avec les
descentes E.P.
• Pour les entrées d'eau latérales, elles auront un débord de 0,05 m minimum ; un joint souple
imputrescible sera réalisé par le présent lot en raccordement avec le gros-œuvre en façade.
• Galerie garde-grève et grille au présent lot.
Localisation :
-
Suivant indications des plans architectes et étude de l'entreprise.
Page 8 sur 21
5.2.1.10.Descentes EP
Chutes E.P.extérieure de section circulaire, en PVC, compris : raccords, emboîtements, coudes, fixations, colliers,
dispositifs de dilatation, etc..., parties verticales et horizontales.
En partie basse, raccordements en sol dus par le présent lot dans attentes ou regards réalisés par le lot
GROS-ŒUVRE;
Tous les ouvrages accessoires en acier seront galvanisés.
Diamètre 200 mm, à confirmer suivant étude de l'entreprise.
Localisation :
-
Suivant plans et coupes pour toutes les descentes EP extérieures du bâtiment.
5.2.1.11.Ventilation
Emplacements définitifs et dispositions réglementaires suivant D.T.U. 43-3.
La prestation comprend les percements (∅ à confirmer lors des travaux) ainsi que le relevé d'étanchéité sur la
gaine de sortie, platine, manchon, et accessoires de fixation
Les sorties seront réalisées en plomb de 2,5 mm d’épaisseur avec platine insérée entre les deux couches
d’étanchéité et manchon venant habiller la sortie.
Le relevé sera de 0,15 ml de haut minimum au-dessus de la protection et sera retourné dans le tuyau de traversé.
Fourreaux hors lot
Coordination à prévoir avec le lot PLOMBERIE CHAUFFAGE VENTILATION pour diamètres
Nota : les pièces de sorties (gaine, chapeau chinois…) sont à fournir par le lot concerné et posées par le titulaire
du présent lot.
Localisation :
à définir lors des travaux avec le lot concerné, suivant plans et notamment :
• Sortie de toiture pour VMC (1 unité).
• Sortie de toiture pour ventilation primaire (1 unité).
5.2.1.12.Crosse d’alimentation électrique
Tube cuivre Ø 30 mm, formant "crosse" dû par le présent lot, compris raccords d'étanchéité suivant D.T.U.
Fourreaux hors lot.
Emplacements et diamètres à définir avec les lots concernés.
Localisation :
Quantités et emplacements suivant plans .
5.3 DESCRIPTION DES OUVRAGES - BATIMENT GARAGE V.L.
5.3.1.
A partir de l'ossature support de la charpente métallique.
Page 9 sur 21
Nature du support :
Eléments métalliques nervurés à plages pleines en tôle d'acier galvanisé conformes aux Normes et faisant l'objet
d'une fiche technique d'identification établie par le Fabricant (géométrie du profil, qualité acier, qualité
galvanisation, charges admissibles, portées, etc.).
Epaisseur : 75/100ème mm, minimum.
Portées :
Suivant espacement des pannes (voir plans, coupes et détails) et fiche technique du bac.
Coordination avec le lot Charpente métallique.
Longueur des bacs :
Suivant possibilité de fabrication, de conditions de transport et de mise en oeuvre.
Fixations :
A la structure suivant D.T.U. 43.3 sur pannes bois du lot Charpente métallique, coordination à prévoir.
Assemblage :
Des éléments entre eux à prévoir, formant un platelage résistant et continu compris couturage des emboîtements
longitudinaux tous les 0.50 m (D.T.U. 43.3).
La prestation comprendra au droit des "brisures", les tôles galvanisées assurant la jonction des bacs.
Mise en oeuvre :
Suivant D.T.U. et "Notice Technique de mise en oeuvre" du Fabricant spécifique à ce type de profil.
La manutention et le stockage de matériaux ne seront tolérés qu'après fixation des bacs et couturage définitif.
La mise en oeuvre sera réalisée avec le plus grand soin, par un personnel dûment qualifié et averti. L'assistance
technique du Fabricant sera demandée.
Pente :
La pente des fils d'eau en égout est assurée par le calage des pannes, et est prévue par le lot Charpente métallique,
coordination à prévoir pour position des points hauts et bas des fils d'eau.
Finition :
Sous-face livrée laquée blanc 9010 par le présent lot, qualité standard 10/10 microns.
5.3.1.1. Pare-vapeur
Localisation :
Sans objet.
Nature : Isolation thermique constituée de panneaux isolants rigides en laine de roche de forte masse volumique
revêtus d'une face supérieure comprenant une couche de bitume et un film thermofusible type ROCKACIER
soudable 398 de la Sté ROCKWOOL ou équivalent bénéficiant d'un avis technique de C.S.T.B, agréé par le
fabricant du complexe d'étanchéité et accepté par la commission technique des assurances en vigueur pour ce type
d'emploi.
Pose fixée sur support porteur avec vis autotaraudeuses et rondelles de répartition en acier galvanisé (nombre et
répartition selon recommandations du Fabricant).
Epaisseur 120 mm minimum.
Une note justificative du coefficient "R" du complexe composant la toiture étanchée sera fournie par l'Entreprise
au Contrôleur technique et au Maître d'Oeuvre.
Page 10 sur 21
• Cahier des charges de la Norme-DTU NF P 84-206 DTU 43.3,
• Dossier de travail de l'Avis Technique du matériau,
• Prescriptions techniques du Fabricant retenu,
• Classement F.I.T. de la terrasse où il est employé.
Localisation :
Sans objet.
Fourniture et pose d'un revêtement d'étanchéité adhérent bicouche soudable type "système soudable" de la Sté
SIPLAST ou équivalent bénéficiant d'un avis technique du C.S.T.B et comprenant :
• une première couche PARADIENE AC S R3 soudée en plein, feuille de bitume élastomère à
armature intissé de polyester 120 g/m² avec deux faces film thermofusible,
• une deuxième couche PARACIER A soudée, feuille de bitume élastomère à armature voile de
verre 50 g/m² avec sous face film thermofusible et surface autoprotégée par paillettes d'ardoises
naturelles.
• Dossier de travail de l'Avis Technique du C.S.T.B. du revêtement d'étanchéité,
• Prescriptions techniques de pose du Fabricant de l'isolant,
• Cahier des charges d'exécution de la Norme-DTU NF P 84-206 DTU 43.3.
Localisation :
Sans objet.
Relevés réalisés par complexe type système soudable de la Sté SIPLAST ou équivalent sur costières métalliques
et comprenant :
• 1 couche d'enduit d'imprégnation à froid type SIPLAST PRIMER (350 g/m²),
• 1 équerre de renfort PAREQUERRE soudée, feuille de bitume armée de polyester intissé de 180
g/m² à haute résistance à la traction avec deux faces film thermofusible,
• une couche de finition PARADIAL S, chape de bitume armé d'un tissu de verre 90 g/m² avec
sous face film thermofusible et surface autoprotégée par feuille d'aluminium gaufrée.
Mise en oeuvre conformément aux :
• Dossier de travail de l'Avis Technique du C.S.T.B. du matériau,
• Prescriptions techniques de pose du Fabricant,
• Cahier des charges de la Norme-DTU NF P 84-206 (DTU 43.3).
Hauteur réglementaire des relevés suivant Norme-DTU.
Localisation :
Sans objet.
ALPA) formant lyre.
Page 11 sur 21
Localisation :
Sans objet.
5.3.1.6. Costières
Costières à aile simple verticale en tôle d'acier galvanisé double face de 10/10ème d'épaisseur minimale
comportant un talon horizontal de 10 cm de large pour fixation.
Pose fixée suivant Norme -DTU NF P 84-206 DTU 43.3 avec fixations mécaniques sur support bac acier.
Localisation :
Sans objet.
Protection en tête des relevés par des bandes solines en aluminium extrudé type "SOLINET" de la Sté DANI
ALU.
Localisation :
Sans objet.
descentes E.P.
Localisation :
-
Page 12 sur 21
GROS-ŒUVRE.
Localisation :
-
Fourreaux hors lot
du présent lot.
Localisation :
Sans objet.
Fourreaux hors lot.
Localisation :
5.4 DESCRIPTION DES OUVRAGES - BATIMENT « PETIT MATERIEL »
5.4.1.
ETANCHEITE MULTICOUCHE SUR SUPPORT BAC ACIER SANS ISOLATION
A partir de l'ossature support de la charpente métallique.
Nature du support :
Page 13 sur 21
Portées :
Longueur des bacs :
Fixations :
Assemblage :
Mise en oeuvre :
Pente :
Finition :
Localisation :
Sans objet.
d'emploi.
Localisation :
Sans objet.
Page 14 sur 21
naturelles.
Localisation :
Sans objet.
et comprenant :
Localisation :
Sans objet.
ALPA) formant lyre.
Localisation :
Sans objet.
Page 15 sur 21
5.4.1.6. Costières
Localisation :
Sans objet.
ALU.
Localisation :
Sans objet.
descentes E.P.
Localisation :
-
GROS-ŒUVRE;
Localisation :
-
Page 16 sur 21
Fourreaux hors lot
du présent lot.
Localisation :
Sans objet.
Fourreaux hors lot.
Localisation :
5.5 DESCRIPTION DES OUVRAGES - ATELIER EXISTANT
5.5.1.
A partir de l'ossature support de la charpente métallique
Nature du support :
Portées :
Longueur des bacs :
Fixations :
Assemblage :
Page 17 sur 21
Mise en oeuvre :
Pente :
Finition :
Localisation :
Atelier menuiserie.
Localisation :
Sans objet.
d'emploi.
Localisation :
Sans objet.
naturelles.
Page 18 sur 21
Localisation :
Sans objet.
et comprenant :
Localisation :
Sans objet.
ALPA) formant lyre.
Localisation :
En rive des autres bâtiments.
5.5.1.6. Costières
Localisation :
Sans objet.
Page 19 sur 21
ALU.
Localisation :
Sans objet.
descentes E.P.
Localisation :
-
GROS-ŒUVRE;
Localisation :
-
Fourreaux hors lot
Page 20 sur 21
du présent lot.
Localisation :
Sans objet.
Fourreaux hors lot.
Localisation :
5.6 REHABILITATION DE LA SERRE (TRAVAUX SANS OBJET)
5.7 NETTOYAGE DU CHANTIER
L'entreprise devra en cours et à la fin de ses travaux, ou sur demande de l'architecte, le nettoyage complet des
abords et l'évacuation des gravats provenant de son propre corps d'état.
Se reporter aux prescriptions communes à tous les corps d'état.
5.8 OPTIONS ET/OU VARIANTES
L’entreprise pourra proposer, en complément de son offre de base, une ou des solutions techniquement équivalentes
pouvant être source d’économies financières, sous la forme d’option ou de variante.
Page 21 sur 21
EXTENSION ET REHABILITATION DES ATELIERS COMMUNAUX - LA GACILLY
LOT 5 - ETANCHEITE
Réf.
U
Qté
m²
172.17
5.2.1.1 Ecran pare-vapeur
m²
172.17
5.2.1.2 Isolation thermique
m²
172.17
5.2.1.3 Revêtement d'étanchéité en surface courante
m²
172.17
5.2.1.4 Revêtement d'étanchéité en relevés
ml
66.00
5.2.1.5 Joint de dilatation
ml
9.70
5.2.1.6 Costières
ml
pm
5.2.1.7 Protection des relevés
ml
66.00
5.2.1.8 Couvertines
ml
so
5.2.1.9 Entrées d'eau
U
4.00
5.2.1.10 Descentes EP
ml
28.00
5.2.1.11 Ventilation
Ens
1.00
5.2.1.12 Crosse d'alimentation électrique
Ens
1.00
m²
so
m²
so
m²
so
ml
so
ml
so
5.4.1.6 Costières
ml
so
ml
so
5.4.1.8 Couvertines
ml
so
U
so
ml
so
Ens
so
Ens
so
m²
so
m²
so
m²
so
Désignation
PU
Montant HT
5.2 DESCRIPTION DES OUVRAGES - BATIMENT BUREAUX
5.2.1 ETANCHEITE MULTICOUCHE SUR SUPPORT BAC ACIER
Bac acier nervuré
5.3 DESCRIPTION DES OUVRAGES - BATIMENT GARAGE VL
5.5 DESCRIPTION DES OUVRAGES - BATIMENT PETIT
5.5.1 ETANCHEITE MULTICOUCHE SUR SUPPORT BAC ACIER SANS ISOLATION
1/2
EXTENSION ET REHABILITATION DES ATELIERS COMMUNAUX - LA GACILLY
LOT 5 - ETANCHEITE
Réf.
Désignation
U
Qté
PU
ml
so
ml
so
5.5.1.6 Costières
ml
so
ml
so
5.5.1.8 Couvertines
ml
so
U
so
ml
so
Ens
so
Ens
so
m²
so
m²
so
m²
so
ml
so
ml
so
5.6.1.6 Costières
ml
so
ml
so
5.6.1.8 Couvertines
ml
so
U
so
ml
so
Ens
so
Ens
so
Montant HT
5.6 DESCRIPTION DES OUVRAGES - ATELIER EXISTANT
5.7
DESCRIPTION DES OUVRAGES - REHABILITATION SERRE
(TRAVAUX SANS OBJET)
5.8 NETTOYAGE DU CHANTIER
5.9 OPTIONS ET VARIANTES
TOTAL HT
TVA 19,6%
TOTAL TTC
2/2

Etanchéité - Armorepro

Transcription

Documents pareils

A làchat dùne caravane ou dùn motorhome, peu de gens se font du

Étanchéité des bâtiments : l`avenir de la construction

Engagement - Service public

Programme immobilier à vendre Cavalaire-sur

A l`occasion de la réouverture de votre institut 13

Étanchéité et isolation des toitures-terrasses

Ministère des Technologies de la Communication et de l`Economie

DQE beaucamps lot 2

Project management global du lot électrique

local commercial neuf - Agence immobilière Vauban
