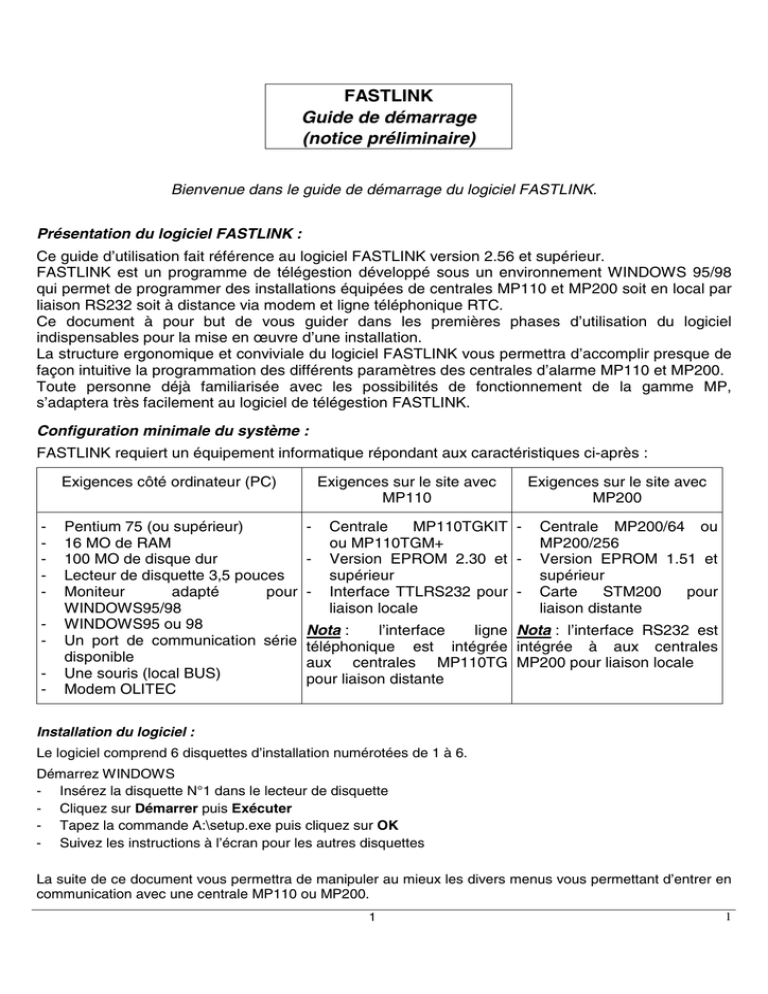

FASTLINK Guide de démarrage (notice préliminaire)

FASTLINK
Guide de démarrage
(notice préliminaire)
Bienvenue dans le guide de démarrage du logiciel FASTLINK.
Présentation du logiciel FASTLINK :
Ce guide d’utilisation fait référence au logiciel FASTLINK version 2.56 et supérieur.
FASTLINK est un programme de télégestion développé sous un environnement WINDOWS 95/98
qui permet de programmer des installations équipées de centrales MP110 et MP200 soit en local par
liaison RS232 soit à distance via modem et ligne téléphonique RTC.
Ce document à pour but de vous guider dans les premières phases d’utilisation du logiciel
indispensables pour la mise en œuvre d’une installation.
La structure ergonomique et conviviale du logiciel FASTLINK vous permettra d’accomplir presque de
façon intuitive la programmation des différents paramètres des centrales d’alarme MP110 et MP200.
Toute personne déjà familiarisée avec les possibilités de fonctionnement de la gamme MP,
s’adaptera très facilement au logiciel de télégestion FASTLINK.
Configuration minimale du système :
FASTLINK requiert un équipement informatique répondant aux caractéristiques ci-après :
Exigences côté ordinateur (PC)
-
Pentium 75 (ou supérieur)
16 MO de RAM
100 MO de disque dur
Lecteur de disquette 3,5 pouces
Moniteur
adapté
pour
WINDOWS95/98
WINDOWS95 ou 98
Un port de communication série
disponible
Une souris (local BUS)
Modem OLITEC
Exigences sur le site avec
MP110
-
Centrale
MP110TGKIT ou MP110TGM+
Version EPROM 2.30 et supérieur
Interface TTLRS232 pour liaison locale
Exigences sur le site avec
MP200
Centrale MP200/64 ou
MP200/256
Version EPROM 1.51 et
supérieur
Carte
STM200
pour
liaison distante
Nota :
l’interface
ligne Nota : l’interface RS232 est
téléphonique est intégrée intégrée à aux centrales
aux centrales MP110TG MP200 pour liaison locale
pour liaison distante
Installation du logiciel :
Le logiciel comprend 6 disquettes d’installation numérotées de 1 à 6.
Démarrez WINDOWS
- Insérez la disquette N°1 dans le lecteur de disquette
- Cliquez sur Démarrer puis Exécuter
- Tapez la commande A:\setup.exe puis cliquez sur OK
- Suivez les instructions à l’écran pour les autres disquettes
La suite de ce document vous permettra de manipuler au mieux les divers menus vous permettant d’entrer en
communication avec une centrale MP110 ou MP200.
1
1
1. Ouverture du logiciel :
Cliquez sur Démarrer puis Programmes et cliquez sur l’icône Fastlink
ATTENTION : Lors de la première ouverture du logiciel, il faut sélectionner la langue qui sera
ensuite définitivement utilisée pour tout tentative d’utilisation du logiciel.
Code opérateur par défaut : 1 2 3 4 5 6
Après 5 tentatives infructueuses il faut attendre 1 minute pour ré-éssayer la saisie du code
opérateur.
2. Accès au programme
Le code opérateur usine (1 2 3 4 5 6) et qui à pour nom MASTER permet l’accès à tout le
programme de par son niveau (maître). Vous avez la possibilité de modifier le code ainsi que le
nom de l’opérateur.
2
2
3. Modification du code et du nom opérateur
Pour cela cliquez dans le menu Archives puis Opérateurs
Cliquer sur la ligne «Num 0 » pour accéder à la page de modification :
3
3
Modifier vos paramètres Code, Nom, N° de téléphone, Adresse :
Dans cet écran il est possible de quitter le menu après avoir sauvegarder par le bouton Sauver
ou de créer d’autres opérateurs avec des niveaux d’accès différents. Dans ce cas cliquez sur
Archives puis Opérateurs et ensuite sur le bouton Nouveau.
4. Création d’un client
Cliquez sur Archives puis Clients
4
4
Puis cliquez sur le bouton Nouveau
Dans cet écran entrer les différents renseignements utiles pour identifier votre premier client puis
cliquez sur le bouton Sauver :
(exemple ci-dessous)
5. Création d’une installation
Cette nouvelle étape consiste à créer une installation à ce client en lui affectant un type de
centrale (MP110 ou MP200) et à protéger cette installation par un code secret appelé : Code
installation.
Cliquez sur Archives puis Installations :
Puis cliquez sur le bouton Nouveau :
5
5
Dans cet écran il faut entrer un code à 8 chiffres dans le champ Code installation qui correspond
à celui qu’il faut saisir manuellement au clavier (sur site) dans le menu TTF/MODEM et dans le
sous menu « Code abonné télégestion » pour la centrale MP200 et dans le menu PROG TRANS
TELEPH puis dans le sous menu CODE ABONNE (touche C**) pour la centrale MP110.
Chaque centrale utilise par défaut le code 5 5 5 5 5 5 5 5 qu’il faut obligatoirement modifier pour
des raisons de sécurité. Par ailleurs le logiciel FASTLINK ne permet pas d’avoir des installations
avec des codes identiques.
Ce code installation peut-être ultérieurement modifié lorsque le PC est en connexion avec la
centrale (ON-LINE).
6
6
Sélectionner également le client ainsi que le type de centrale puis cliquez sur le bouton
Continuer :
A cet instant le logiciel ouvre l’écran principal décrivant les données de l’installation . Cliquez
ensuite sur le bouton Sauver
La dernière étape consiste à entrer dans le champ Code installateur la valeur du code qui sera
utilisé localement sur le clavier pour entrer en programmation. Ce code fait également l’objet
d’une vérification entre la centrale installée et le PC pour toute tentative de connexion.
Cliquez dans Programmation puis dans Codes et ensuite Techniques :
7
7
Cliquez dans la case blanche sous le titre Code installateur et entrer un code à 6 chiffres
correspondant à celui programmée dans la centrale (valeur usine = 3 3 3 3 3 3 )
Puis cliquez sur les boutons OK et Sauver pour enregistrer. En cliquant sur le logo ELKRON en
haut à droite vous avez la possibilité de revenir à l’écran principal :
Différentes informations sont disponibles sur cette écran vous permettant d’indiquer le nom du
technicien qui a réalisé l’installation ainsi que la date de début et de 1ère mise en service du site.
Ces informations sont purement à titre indicatif, néanmoins les champs Installateur et Technicien
de MES utilisent les différents opérateurs qui ont été créés dans le système.
8
8
6. Choix du type de connexion
Le logiciel FASTLINK permet l’accès à la programmation d’une centrale MP110 ou MP200, à
distance via le réseau RTC et modem ou localement via la sortie RS232.
Il faut maintenant définir quel sera le type de connexion locale ou distante en programmant un
numéro de téléphone dans le champ Tél. installation. L’accès à la centrale s’effectue en cochant
la puce à droite du numéro programmé pour un appel par liaison modem et ligne RTC ou bien en
cochant la puce RS232 direct pour une connexion locale.
Dans les deux cas l’accès à la centrale est initialisé par le bouton Appel.
NOTA :
Dans le cas d’un accès à distance il est nécessaire de définir les paramètres de communication
avant d’appeler le site. Cette étape consiste à configurer le port de communication utilisé par le
PC ainsi que le type de modem sélectionné pour cette application.
La société ELKRON a référencé le modem OLITEC parmi la liste des produits disponible.
9
9
7. Configuration pour un site déporté
-
Cliquez sur Archives puis Configuration puis Modem puis Configurer ligne série afin de
sélectionner le port de communication utilisé par le PC. Dans cet écran les autres paramètres
ne sont pas accessibles :
Validez par le bouton OK puis sur Sauver pour enregistrer.
-
Cliquez ensuite sur Modem puis Initialisation modem afin de sélectionné le modem
OLITEC ainsi que le type de numérotation décimale ou DTMF :
Validez par le bouton OK puis sur Sauver pour enregistrer.
Cliquez ensuite sur le logo ELKRON pour revenir à l’écran principal DESCRIPTION DE
L’INSTALLATION.
10
10
8. Programmation
La programmation d’une centrale MP110 ou MP200 s’effectue ON-LINE (liaison établie avec la
centrale) ou OFF-LINE (pas de liaison avec la centrale). Dans les deux cas de figures il faut s’assurer
que la configuration matérielle du site (claviers, extensions, lecteurs de clés…) corresponde à celle
définie dans FASTLINK.
Si ce n’est pas le cas, lors de la première connexion avec la centrale (qui a été configurée lors de
l’installation) vous recevrez un message vous précisant de mettre à jour les données dans
FASTLINK en récupérant la configuration de l’installation.
Les données à programmer sont réparties dans différents sous menus regroupés dans le menu
Programmation
Chaque sous menu de programmation reprend les paramètres de la centrale :
-
Définition du nombre de secteurs
Programmation des zones et sorties de la centrale
Programmation des zones et sorties des unités déportées EP200/8Z et EP200/4Z
Programmation des claviers déportés KP200
Programmation des lecteurs et partialisateurs (pour MP200)
Programmation des temporisations (alarme, entrée/sortie…)
Programmation Modem/transmetteur (protocole, codes d’alarme, test cyclique…)
Programmation horaires (MES automatique, activation sortie technique…) pour MP200
Zones en « ET » pour MP200
ATTENTION ! !
Pour des raisons de sécurité et de confidentialité le logiciel FASTLINK ne permet pas de programmer
les codes et clés utilisateurs. Néanmoins le logiciel permet de récupérer les données qui ont été
programmés au clavier et de procéder à d’éventuelles modifications de leurs attributs : nom,
affectation des secteurs, niveau.
FASTLINK est un logiciel de paramétrage bidirectionnel qui est capable d’écrire et de lire des
données d’une centrale.
11
11
L’écriture et la lecture des données dans la centrale s’effectuent dans chaque sous menu par la
fonction Transfert :
-
Ecriture des données = Charger PC Æ MP (transfert de donnéées de PC vers centrale)
Lecture des données = Charger MP Æ PC (récupération des données de centrale vers PC)
