Electrolux Self Service

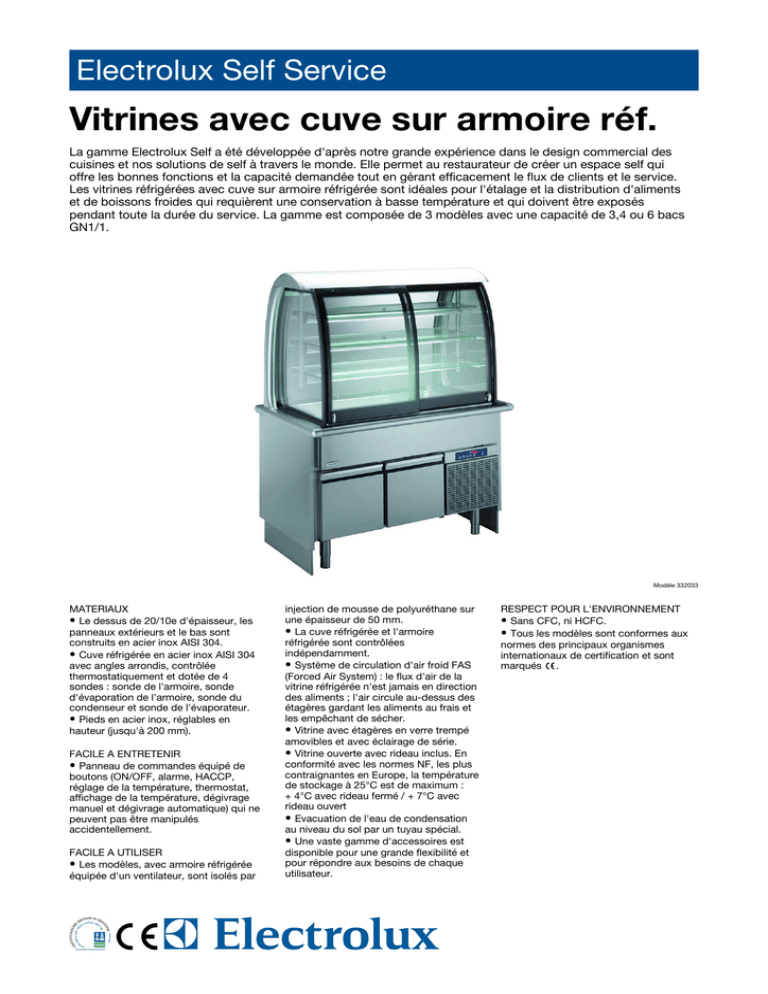

Electrolux Self Service Vitrines avec cuve sur armoire réf. La gamme Electrolux Self a été développée d'après notre grande expérience dans le design commercial des cuisines et nos solutions de self à travers le monde. Elle permet au restaurateur de créer un espace self qui offre les bonnes fonctions et la capacité demandée tout en gérant efficacement le flux de clients et le service. Les vitrines réfrigérées avec cuve sur armoire réfrigérée sont idéales pour l'étalage et la distribution d'aliments et de boissons froides qui requièrent une conservation à basse température et qui doivent être exposés pendant toute la durée du service. La gamme est composée de 3 modèles avec une capacité de 3,4 ou 6 bacs GN1/1. Modèle 332033 MATERIAUX • Le dessus de 20/10e d'épaisseur, les panneaux extérieurs et le bas sont construits en acier inox AISI 304. • Cuve réfrigérée en acier inox AISI 304 avec angles arrondis, contrôlée thermostatiquement et dotée de 4 sondes : sonde de l'armoire, sonde d'évaporation de l'armoire, sonde du condenseur et sonde de l'évaporateur. • Pieds en acier inox, réglables en hauteur (jusqu'à 200 mm). FACILE A ENTRETENIR • Panneau de commandes équipé de boutons (ON/OFF, alarme, HACCP, réglage de la température, thermostat, affichage de la température, dégivrage manuel et dégivrage automatique) qui ne peuvent pas être manipulés accidentellement. FACILE A UTILISER • Les modèles, avec armoire réfrigérée équipée d'un ventilateur, sont isolés par injection de mousse de polyuréthane sur une épaisseur de 50 mm. • La cuve réfrigérée et l'armoire réfrigérée sont contrôlées indépendamment. • Système de circulation d'air froid FAS (Forced Air System) : le flux d'air de la vitrine réfrigérée n'est jamais en direction des aliments ; l'air circule au-dessus des étagères gardant les aliments au frais et les empêchant de sécher. • Vitrine avec étagères en verre trempé amovibles et avec éclairage de série. • Vitrine ouverte avec rideau inclus. En conformité avec les normes NF, les plus contraignantes en Europe, la température de stockage à 25°C est de maximum : + 4°C avec rideau fermé / + 7°C avec rideau ouvert • Evacuation de l'eau de condensation au niveau du sol par un tuyau spécial. • Une vaste gamme d'accessoires est disponible pour une grande flexibilité et pour répondre aux besoins de chaque utilisateur. RESPECT POUR L'ENVIRONNEMENT • Sans CFC, ni HCFC. • Tous les modèles sont conformes aux normes des principaux organismes internationaux de certification et sont marqués H. ZLRDW20C 332071 ● ● ● ● ● ● ● ● ● ● ● ● 1260 835 1800 Inox AISI 304 50 1668 835 1800 Inox AISI 304 50 2076 835 1800 Inox AISI 304 50 760 620 360 +2/+8 Battantes 2 1160 620 360 +2/+8 Battantes 3 1568 620 360 Battantes 4 955 510 150 +2/+10°C (rideau fermé) 1280 510 150 +2/+10°C (rideau fermé) 1930 510 150 +2/+10 1.14 1.2 0.45 1260 700 900 Réfrigérée +2/+10°C (rideau fermé) Rond 2" 286 230 V, 1N, 50 1668 700 900 Réfrigérée +2/+10°C (rideau fermé) Rond 2" 306 230 V, 1N, 50 2076 700 900 Réfrigérée +2/+10°C (rideau fermé) Rond 2" 360 230 V, 1N, 50 856338 856344 856313 856425 856287 856277 856410 856294 856187 856288 856297 856298 856295 856296 856192 881532 856184 880094 856518 856304 856303 856299 856302 856289 856423 856424 856421 856422 856073 856287 856277 856410 856294 856187 856288 856297 856298 856295 856296 856192 881532 856185 880094 856518 856304 856303 856299 856302 856289 856423 856424 856421 856422 856410 856187 856192 881532 856518 856423 856424 856421 856422 856074 856075 856199 856200 856202 856220 856221 856204 856205 856039 856040 856041 856349 Internet: http://www.electrolux.com/foodservice 2013-10-02 ACCESSOIRES *NOT TRANSLATED* *NOT TRANSLATED* *NOT TRANSLATED* 2 CACHES (1/2 LUNE+MONTANT LATERAL) 2 ÉLTS LATERAUX MERISIER COURBES 2 PANNEAUX DE FACADE ARRONDIS MERISIER 2 PANNEAUX DE FACADE MERISIER 2X400 MM 2 PANNEAUX DE FIN. HETR P.FACADE ARRONDI 2 PANNEAUX DE FINITION HETRE 400 MM 2 PANNEAUX FINITION ARRONDIS HETRE 400MM ELT DE FINITION HETRE 1/2 CIRCUL.DRT ELT DE FINITION HETRE 1/2 CIRCUL.GAU ELT DE FINITION MERISIER 1/2 CIRCUL.DRT ELT DE FINITION MERISIER 1/2 CIRCUL.GAU GRILLES POUR SOUBASSEMENT REFRIGERE IMPRIMANTE HACCP BASIC KIT CLAPET POUR VITRINE REFRI. 3 GN KIT CLAPET POUR VITRINE REFRI. 4 GN KIT DE RACCORD HACCP - ELEMENTS FROIDS KIT D'ÉVACUATION+RÉSIS POUR ÉLTS FROIDS PANNEAU FINIT. HETRE LATERAL DRTE+PLINTH PANNEAU FINIT. HETRE LATERAL G+PLINTH PANNEAU FINIT. MERISIER LATERAL D+PLINTH PANNEAU FINIT. MERISIER LATERAL G+PLINTH PANNEAU FRONTAL ARRONDI HETRE 650 MM PANNEAU INOX+CACHE MONTANT DROIT PANNEAU INOX+CACHE MONTANT GAUCH PANNEAU+PLINTHE INOX+CACHE MONTANT DROIT PANNEAU+PLINTHE INOX+CACHE MONTANT GAUCH PLINTHE INOX 3 GN PLINTHE INOX 4 GN PLINTHE INOX 6 GN PLINTHE INOX POUR ELEM FROID 3GN PLINTHE INOX POUR ELEM FROID 4GN PLINTHE INOX POUR ELEM FROID 6GN RAMPE A PLATEAUX PLAQUE HETRE 3 GN RAMPE A PLATEAUX PLAQUE HETRE 4 GN RAMPE A PLATEAUX PLAQUES MERISIER 3 GN RAMPE A PLATEAUX PLAQUES MERISIER 4 GN RAMPE A PLATEAUX TUBE INOX 3 GN RAMPE A PLATEAUX TUBE INOX 4 GN RAMPE A PLATEAUX TUBE INOX 6 GN RAMPE GLISSE PLATEAUX TUBES FRONT COOK 1 ZLRDW16C 332034 La societe se reserve le droit de modifier les specifications techniques sans avis prealable. CARACTERISTIQUES Cuve réfrigérée Vitrine réfrigérée Armoire réfrigérée Ouvert Dimensions externes - mm largeur profondeur hauteur Dessus Hauteur plan de travail - mm Armoire largeur - mm profondeur - mm hauteur - mm température - °C Type de portes Nombre de portes Cuve largeur - mm profondeur - mm hauteur - mm température - °C Puissance - kW installée-électrique Vitrine largeur - mm profondeur - mm hauteur - mm type température - °C Type des pieds Dimensions des pieds Poids net - kg. Tension d'alimentation ZLRDW12C 332033 FAD020 Electrolux Self Service Vitrines avec cuve sur armoire réf. Electrolux Self Service Vitrines avec cuve sur armoire réf. ZLRDW12C 332033 LEGENDE D - Evacuation d'eau EI - Connexion électrique RI - groupe à distance 20 mm 230 V, 1N, 50 Incorporé Internet: http://www.electrolux.com/foodservice La societe se reserve le droit de modifier les specifications techniques sans avis prealable. 2013-10-02 FAD020 332033 Electrolux Self Service Vitrines avec cuve sur armoire réf. ZLRDW16C 332034 LEGENDE D - Evacuation d'eau EI - Connexion électrique 20 mm 230 V, 1N, 50 Internet: http://www.electrolux.com/foodservice La societe se reserve le droit de modifier les specifications techniques sans avis prealable. 2013-10-02 FAD020 332034
