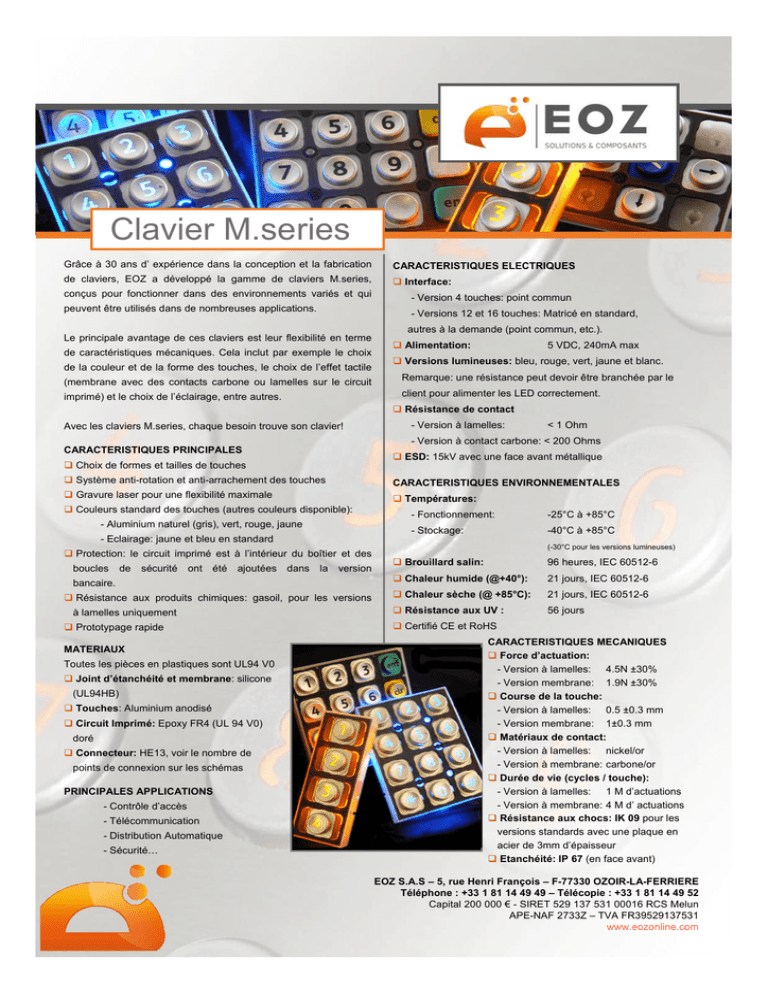

Clavier M.series

Clavier M.series
Grâce à 30 ans d’ expérience dans la conception et la fabrication
CARACTERISTIQUES ELECTRIQUES
de claviers, EOZ a développé la gamme de claviers M.series,
 Interface:
conçus pour fonctionner dans des environnements variés et qui
peuvent être utilisés dans de nombreuses applications.
- Version 4 touches: point commun
- Versions 12 et 16 touches: Matricé en standard,
Le principale avantage de ces claviers est leur flexibilité en terme
de caractéristiques mécaniques. Cela inclut par exemple le choix
de la couleur et de la forme des touches, le choix de l’effet tactile
(membrane avec des contacts carbone ou lamelles sur le circuit
autres à la demande (point commun, etc.).
5 VDC, 240mA max
 Alimentation:
 Versions lumineuses: bleu, rouge, vert, jaune et blanc.
Remarque: une résistance peut devoir être branchée par le
client pour alimenter les LED correctement.
imprimé) et le choix de l’éclairage, entre autres.
 Résistance de contact
Avec les claviers M.series, chaque besoin trouve son clavier!
- Version à lamelles:
< 1 Ohm
- Version à contact carbone: < 200 Ohms
CARACTERISTIQUES PRINCIPALES
 ESD: 15kV avec une face avant métallique
 Choix de formes et tailles de touches
 Système anti-rotation et anti-arrachement des touches
CARACTERISTIQUES ENVIRONNEMENTALES
 Gravure laser pour une flexibilité maximale
 Températures:
 Couleurs standard des touches (autres couleurs disponible):
- Aluminium naturel (gris), vert, rouge, jaune
- Eclairage: jaune et bleu en standard
 Protection: le circuit imprimé est à l’intérieur du boîtier et des
boucles
de
sécurité
ont
été
ajoutées
dans
la
version
bancaire.
 Résistance aux produits chimiques: gasoil, pour les versions
à lamelles uniquement
 Prototypage rapide
MATERIAUX
Toutes les pièces en plastiques sont UL94 V0
 Joint d’étanchéité et membrane: silicone
(UL94HB)
 Touches: Aluminium anodisé
 Circuit Imprimé: Epoxy FR4 (UL 94 V0)
doré
 Connecteur: HE13, voir le nombre de
points de connexion sur les schémas
PRINCIPALES APPLICATIONS
- Contrôle d’accès
- Télécommunication
- Distribution Automatique
- Sécurité…
- Fonctionnement:
-25°C à +85°C
- Stockage:
-40°C à +85°C
(-30°C pour les versions lumineuses)
 Brouillard salin:
96 heures, IEC 60512-6
 Chaleur humide (@+40°):
21 jours, IEC 60512-6
 Chaleur sèche (@ +85°C):
21 jours, IEC 60512-6
 Résistance aux UV :
56 jours
 Certifié CE et RoHS
CARACTERISTIQUES MECANIQUES
 Force d’actuation:
- Version à lamelles: 4.5N ±30%
- Version membrane: 1.9N ±30%
 Course de la touche:
- Version à lamelles: 0.5 ±0.3 mm
- Version membrane: 1±0.3 mm
 Matériaux de contact:
- Version à lamelles: nickel/or
- Version à membrane: carbone/or
 Durée de vie (cycles / touche):
- Version à lamelles: 1 M d’actuations
- Version à membrane: 4 M d’ actuations
 Résistance aux chocs: IK 09 pour les
versions standards avec une plaque en
acier de 3mm d’épaisseur
 Etanchéité: IP 67 (en face avant)
EOZ S.A.S – 5, rue Henri François – F-77330 OZOIR-LA-FERRIERE
Téléphone : +33 1 81 14 49 49 – Télécopie : +33 1 81 14 49 52
Capital 200 000 € - SIRET 529 137 531 00016 RCS Melun
APE-NAF 2733Z – TVA FR39529137531
www.eozonline.com
Q5EOZ0042FR ind 1.3
Clavier M.series
MONTAGE
REFERENCES STANDARDS
 Version 4 touches avec gravure 1.2.3.4
M04PARSANLPA
Non lumineux, membrane, point commun
M04PARSANSPA
Non lumineux, lamelle, point commun
M04IARSAYLPA
Lumineux jaune, membrane, point commun
M04IARSAYSPA
Lumineux jaune, lamelle, point commun
 Version 12 touches avec gravure Téléphone
M12PARSANLMT
Non lumineux, membrane, matriciel
M12PARSANSMT
Non lumineux, lamelle, matriciel
M12IARSAYLMT
Lumineux jaune, membrane, matriciel
M12IARSAYSMT
Lumineux jaune, lamelle, matriciel
M12IARSABLMT
Lumineux bleu, membrane, matriciel
M12IARSABSMT
Lumineux bleu, lamelle, matriciel
 Version 16 touches avec gravure Hexadecimal
M16PARSANLMH
Non lumineux, membrane, matriciel
M16PARSANSMH
Non lumineux, lamelle, matriciel
M16IARSAYLMH
Lumineux jaune, membrane, matriciel
M16IARSAYSMH
Lumineux jaune, lamelle, matriciel
M16IARSABLMH
Lumineux bleu, membrane, matriciel
M16IARSABSMH
Lumineux bleu, lamelle, matriciel
 Version 16 touches avec gravure Bancaire
M16PARSANLMB
Non lumineux, membrane, matriciel
M16PARSANSMB
Non lumineux, lamelle, matriciel
DIMENSIONS
FIX.M001
 Les claviers sont montés par l’arrière, avec
différentes options possibles:
CONNEXIONS
 Montage avec le kit de fixation EOZ avec 2
brides de fixation en ABS polycarbonate
 4 trous à l’arrière du boîtier du clavier pour
une intégration personnalisée
FORME ET COULEUR DES TOUCHES
Ø12
□11.6
□15
Ø15.6
 Couleurs standard:
Aluminium naturel, rouge,
jaune et vert
 Couleurs spécifiques sur
demande:
bleu, orange, noir …
IMPLANTATION
Ø12.7
+0.2
0
□12.2
+0.2
0
□15.5
+0.2
0
Ø15.9+0.2
0
Contacter nous au :
Email : [email protected]
site:
www.eozonline.com
EOZ se réserve le droit d'apporter des modifications sans préavis
