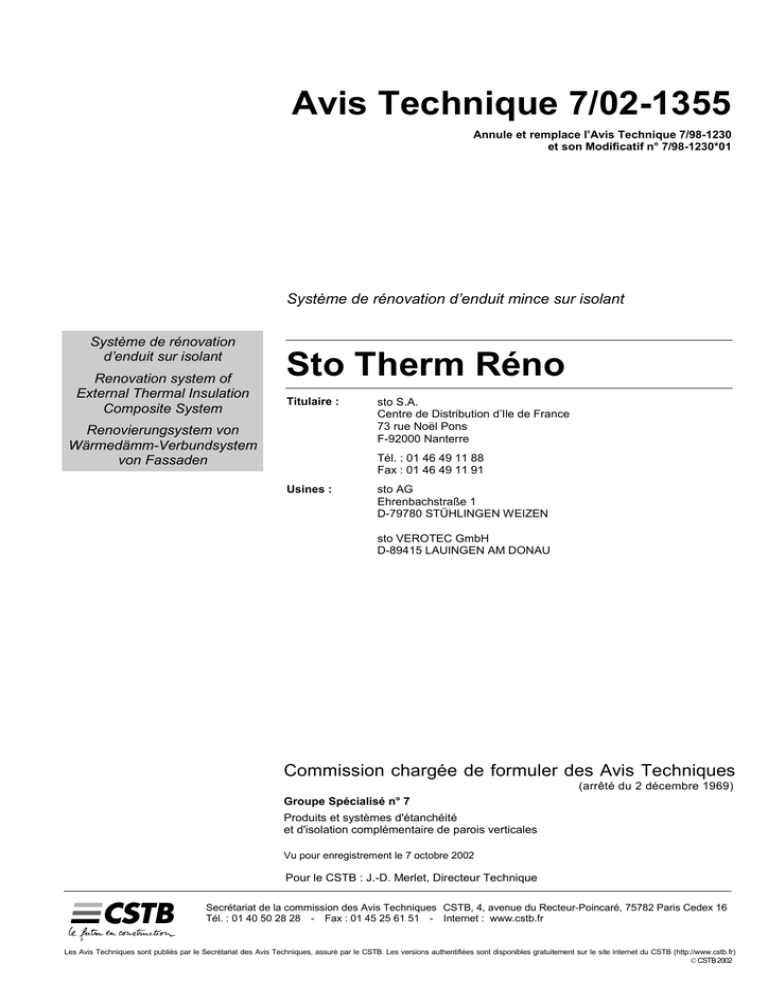

Avis Technique 7/02-1355 Sto Therm Réno

Avis Technique 7/02-1355
Annule et remplace l’Avis Technique 7/98-1230
et son Modificatif n° 7/98-1230*01
Système de rénovation d’enduit mince sur isolant
Système de rénovation
d’enduit sur isolant
Renovation system of
External Thermal Insulation
Composite System
Sto Therm Réno
Titulaire :
Renovierungsystem von
Wärmedämm-Verbundsystem
von Fassaden
sto S.A.
Centre de Distribution d’Ile de France
73 rue Noël Pons
F-92000 Nanterre
Tél. : 01 46 49 11 88
Fax : 01 46 49 11 91
Usines :
sto AG
Ehrenbachstraße 1
D-79780 STÜHLINGEN WEIZEN
sto VEROTEC GmbH
D-89415 LAUINGEN AM DONAU
Commission chargée de formuler des Avis Techniques
(arrêté du 2 décembre 1969)
Groupe Spécialisé n° 7
Produits et systèmes d'étanchéité
et d'isolation complémentaire de parois verticales
Vu pour enregistrement le 7 octobre 2002
Pour le CSTB : J.-D. Merlet, Directeur Technique
Secrétariat de la commission des Avis Techniques CSTB, 4, avenue du Recteur-Poincaré, 75782 Paris Cedex 16
Tél. : 01 40 50 28 28 - Fax : 01 45 25 61 51 - Internet : www.cstb.fr
Les Avis Techniques sont publiés par le Secrétariat des Avis Techniques, assuré par le CSTB. Les versions authentifiées sont disponibles gratuitement sur le site internet du CSTB (http://www.cstb.fr)
 CSTB 2002
Le Groupe Spécialisé n° 7 « Produits et systèmes d'étanchéité et d'isolation
complémentaire de parois verticales » de la Commission chargée de formuler les Avis
Techniques a examiné, le 1er juillet 2002, le système de rénovation Sto Therm Réno
présenté par la Société sto S.A.. Il a formulé sur ce procédé l'Avis Technique ci-après. Cet
Avis annule et remplace l'avis 7/98-1230 et son Modificatif 7/98-1230*01.
1. Définition succincte
1.1 Description succincte du système
Système destiné à la rénovation de systèmes d'isolation thermique
extérieure par enduit sur isolant.
Il est constitué de plaques Réno Sto Verotec en mortier de granulats
de verre expansé et liant époxy, fixées par chevilles sur la maçonnerie
support au travers du système d'isolation existant et revêtues d'un
enduit mince à base de liant organique, réalisé avec une pâte sans
ciment (prête à l'emploi), armé d'un treillis en fibres de verre. La finition
est assurée par un revêtement plastique épais.
1.2 Identification des composants
Les marques commerciales et les références des produits qui
constituent le système sont inscrites sur les emballages.
2. AVIS
2.1 Domaine d'emploi accepté
Pose sur parois planes verticales anciennes en maçonnerie ou en
béton revêtues d'un système d'isolation thermique extérieure par
enduit sur isolant.
Son emploi est limité aux cas où les effets dus au vent normal
n'excèdent pas :
- 700 Pa avec 4 chevilles par plaque (V1*)
- 1050 Pa avec 6 chevilles par plaque (V1*)
- 1400 Pa avec 8 chevilles par plaque (V2*)
* Niveau de résistance au vent dans le classement reVETIR.
2.2 Appréciation sur le système
2.21 Aptitude à l'emploi
Stabilité
Le système ne participe en aucun cas, ni à la stabilité d'ensemble de la
construction, ni à la résistance aux chocs de sécurité visant le risque
de chute au travers de la façade, ces dispositions étant assurées par le
mur support.
La tenue du système sur le support est assurée par les fixations
mécaniques, la cohésion des plaques Réno Sto Verotec et l'adhérence
des enduits.
Sécurité au feu
Le système ne fait pas obstacle au respect des prescriptions
réglementaires. Les vérifications à effectuer (notamment quant à la
règle dite du « C + D »), prennent en compte les caractéristiques
suivantes :
• Classement du système : on peut présumer, par analogie en
l'absence d'essai, que le système est susceptible du classement M2.
• Masse combustible des plaques Réno Sto Verotec : < 0,5 MJ
Isolation thermique
et 2.63) du « Cahier des Prescriptions Techniques d'emploi et de mise
en oeuvre des systèmes d'isolation thermique extérieure avec enduit
mince sur polystyrène expansé », dénommé dans la suite du texte
« CPT enduit mince sur PSE » (Cahier du CSTB 3035 d'avril 1998).
2.22 Durabilité - Entretien
La durabilité propre des constituants et leur compatibilité, le principe de
fixation, l'adhérence des enduits, la stabilité dimensionnelle et la
résistance mécanique des plaques Réno Sto Verotec permettent
d'estimer que la durabilité du système est de plus d'une vingtaine
d'années moyennant entretien.
L’encrassement lié à l'exposition en atmosphère urbaine ou
industrielle, ainsi que le développement de microorganismes peuvent
nécessiter un entretien d'aspect avant 10 ans.
L’aptitude à l’emploi et la durabilité des systèmes d’entretien proposés
ne sont pas visées dans le présent Avis.
2.23 Fabrication et contrôle
La fabrication des plaques Réno Sto Verotec et des différents enduits
relève des techniques classiques et doit faire l’objet d’un contrôle
interne de fabrication systématique dont les résultats sont consignés
sur un registre conservé à l’usine.
2.24 Mise en œuvre
Ce système, fixé mécaniquement, nécessite une reconnaissance
impérative du support tant pour la tenue des fixations dans le grosœuvre que pour l'état du système à rénover. Il exige une mise en
œuvre soignée, notamment dans le traitement des points singuliers, le
choix des fixations et leur nombre, la planéité d'ensemble des plaques
Réno Sto Verotec, les quantités d'enduit appliquées et la régularité
d’épaisseur d’application.
L’application de l’enduit de base StoElasto doit être soignée, et ce
d'autant plus lorsque le revêtement de finition est appliqué en faible
épaisseur et ne permet pas de masquer les défauts esthétiques.
Par temps froid et humide, l'enduit de base peut nécessiter un délai de
séchage de plusieurs jours.
2.3 Cahier des Prescriptions Techniques
2.31 Conception
Le choix et la densité des chevilles doivent être déterminés compte
tenu de l'action en dépression du vent extrême et de la résistance à
l'arrachement des chevilles dans le support considéré.
La charge admissible, telle que déterminée ci-dessous, sera réduite
par application d'un coefficient de 0,75 tenant compte d'une reprise de
charges inégalement répartie entre les chevilles.
• Dans le cas de supports en béton plein de granulats courants, déjà
en service, la charge admissible des chevilles est celle figurant au
Cahier des charges d'emploi les concernant, accepté par le
Contrôleur Technique.
• Dans le cas de support en maçonnerie d'éléments anciens, la
charge admissible est déterminée par une reconnaissance
préalable, conformément à l’annexe 2 du « CPT enduit mince sur
PSE ».
de la paroi existante avant mise en œuvre du système.
Dans le cas où le système d'isolation à rénover présente un défaut de
collage de l'isolant au support, il doit être refixé préalablement à la
mise en œuvre du système Sto Therm Réno.
Etanchéité
2.32 Conditions d’emploi et de mise en œuvre
Ce système n'apporte pas à lui seul l'étanchéité à l'air. L'étanchéité à
l'eau est assurée de façon satisfaisante par l'enduit extérieur. Les
points singuliers doivent être rigoureusement traités.
Seules les armatures textiles normales visées au dossier technique
sont utilisables. Elles doivent faire l’objet d’un Certificat CSTBat et être
conformes au document « Définition des caractéristiques des treillis
textiles utilisés dans les enduits sur isolant » (Cahier du CSTB 3204 de
mars 2000).
L'application du système ne modifie pas sensiblement le coefficient Uo
Autres informations techniques
Le comportement aux charges statiques en service (appui d'échelle
par exemple) est satisfaisant.
Le comportement aux chocs permet l'emploi en situation de façades
correspondant aux classes Q1 à Q3 de la norme P 08-302, selon les
dispositions de mise en oeuvre conformes au chapitre 4 (§ 2.61 – 2.62
2
Seule l’armature textile renforcée visée au dossier technique est
utilisable. Elle doit être conforme au document « Définition des
caractéristiques des treillis textiles utilisés dans les enduits sur
isolant » (Cahier du CSTB 3204 de mars 2000).
7/02-1355
La mise en œuvre des enduits et de l’armature doit être réalisée
conformément au chapitre 4 (§ 2) du « CPT enduit mince sur PSE ».
La pose des chevilles doit être effectuée conformément aux plans de
chevillage du Dossier Technique.
La mousse de polyuréthane n'est destinée qu'au calfeutrement des
joints entre plaques Réno Sto Verotec. Elle ne doit pas être utilisée
pour pallier des manques d'isolant importants (angles cassés par
exemple).
L'armature doit être complètement enrobée dans la couche de base.
Après séchage, l'épaisseur de la couche de base doit être de 1,8 mm.
Lors de vérifications ultérieures, une valeur de 10 % inférieure à cette
valeur peut être exceptionnellement acceptée ponctuellement.
2.33 Assistance technique
sto S.A. est tenue d'apporter son assistance technique à toute
entreprise appliquant le système, qui en fera la demande.
Sto Therm Réno est un système dont la stabilité est assurée par des
fixations mécaniques (chevilles). Le collage complémentaire permet de
caler les panneaux Réno Sto Verotec afin de rattraper les défauts de
planéité du support.
Ce système faisait déjà l’objet de l’Avis Technique 7/98-1230. A
l’occasion de cette révision, le Dossier Technique a fait l’objet de
quelques modifications, en particulier une évolution de formulation
avec changement de dénomination commerciale de la couche de base
et le retrait des gammes de finition Enduilit et StoLastic.
En raison d'une part du bas module (E) des plaques et de leur stabilité
vis à vis des variations dimensionnelles d'origine hygrothermique et,
d'autre part, de la capacité de reprise d'efforts de l'enduit armé, les
risques de fissuration au droit des joints des plaques ou liaisons
(souples) en points singuliers paraissent convenablement limités.
La faible épaisseur de la couche de base nécessite un soin particulier
à l'application des plaques Réno Sto Verotec support d'enduit, de
façon à ce qu'il n'y ait aucun désaffleurement et que l'armature soit
complètement enrobée dans la couche de base.
Conclusions
Appréciation globale
L'utilisation du système dans le domaine d'emploi proposé est
appréciée favorablement.
Validité
Jusqu'au 31 juillet 2007.
Pour le Groupe Spécialisé n° 7
Le Président :
Philippe GROSJEAN
7/02-1355
3. Remarques complémentaires
du Groupe Spécialisé
De plus, les finitions à faible consommation (Stolit K1, StoSilco K1 et
Sto-Marlit K1) masquent difficilement les éventuels défauts de planéité.
De ce fait, l’application de la couche de base doit être particulièrement
soignée et les consommations d’au moins 2 kg/m² doivent être
respectées avec ces revêtements de finition, même s’ils peuvent être
appliqués à des consommations inférieures sur d’autres supports.
Les réalisations effectuées pour la plus grande part en Allemagne, et
dont les plus anciennes remontent tant en France qu'en Allemagne à
1990, se comportent dans l'ensemble de façon satisfaisante.
Le Rapporteur du Groupe Spécialisé n° 7
Christian LEJEUNE
3
Dossier Technique
établi par le demandeur
Rouleaux de 50 m en 1 m de large.
A. Description
Système à base de plaques Réno Sto Verotec revêtues d'un enduit
mince armé, destiné à la rénovation de système d'isolation thermique
extérieure par enduit sur isolant.
Les plaques Réno Sto Verotec sont fixées au gros œuvre par
chevillage traversant le système conservé en place et recouvertes de
l'enduit StoElasto armé d'un treillis de fibres de verre et d'une finition
par revêtement plastique épais (RPE).
1. Matériaux
1.1 Plaques Réno Sto Verotec
Plaques constituées à 96 % de billes de verre (verre de recyclage)
agglomérées par un liant à base de résine époxydique et revêtues sur
les deux faces par un treillis en fibres de verre.
• Format : 1200 x 800 mm
Armature renforcée pour rez-de-chaussée et
soubassements exposés au trafic
• Référence : ARS 208 de la Société CHOMARAT.
• Caractéristiques :
- Couleur : blanche
- Repérage : 1 fil noir tous les 10 cm
- Masse surfacique (kg/m²) : 0,720 ± 10 %
- Taux de cendres à 625 °C (%) : 88,6 ± 3
- Résistance initiale (daN/cm) :
Chaîne : 160 ± 10 %
Trame : 140 ± 10 %
- Nombre de fils aux 5 cm :
Chaîne : 8
Trame : 6
• Conditionnement :
Rouleaux de 25 m en 1 m de large.
• Epaisseur : 8 mm
1.5 Enduit de base : StoElasto
Les plaques comportent trois larges rainures longitudinales en rives et
dans l'axe de symétrie pour loger les têtes de chevilles.
Pâte sans ciment, prête à l'emploi, à base de copolymère acrylique en
dispersion aqueuse, de charges siliceuses, de fibres de verre et
d'adjuvants spécifiques.
• Caractéristiques :
- Masse volumique apparente (kg/m3) : 550 ± 15 %
- Résistance à la traction par flexion (N/mm²) : 1,75 ± 10 %
- Module d'élasticité E (N/mm²) : 1600 ± 10 %
- Résistance à la compression (N/mm²) : 4 ± 10 %
- Classement au feu : non inflammable M1
1.2 Chevilles de fixation Sto-Rosace Réno
Chevilles à vis ∅ 8 mm associées à une rosace à tête large ∅ 90 mm
(référence Sto Rosace Réno) et fabriquées par la Société EJOT selon
deux types :
• SDF K8 (longueurs 60 et 80 mm) pour béton et maçonnerie pleine,
• SDF K8L (longueurs 100 et 220 mm) pour maçonnerie d'éléments
creux
- Corps : polyamide
- Vis : acier zingué bichromaté à tête plastifiée
- Longueurs de 120 à 220 mm
La longueur des chevilles est choisie en fonction de la nature du
support et de l’épaisseur de l’isolant, de telle sorte que la longueur
minimale d’ancrage prévue soit respectée (50 à 90 mm selon la nature
du support).
1.3 Produit de calage Sto-Mortier Colle B
Poudre à mélanger avec de l'eau, à base de ciment, de copolymère
vinylique micronisé, de sables calcaires et siliceux et d'adjuvants
spécifiques.
• Caractéristiques :
- Masse volumique apparente (kg/m3) : 1600 ± 100
- pH : 8,3 ± 1
- Extrait sec à 105 °C (t105) (%) : 81,5 ± 2
- Taux de cendres à 450 °C (t450) (%) : 68,0 ± 2
- Taux de cendres à 900 °C (%) : 67,4 ± 2
- t105 – t450 (%) = 13,5 ± 0,5
- Consistance telle que C = 10
- Granulométrie maximale des charges (mm) : 1,25
• Conditionnement :
- Emballage plastique de 23 kg net
- StoSilo Comb de 900 kg
1.6 Revêtements de finition
Stolit K et R
Pâtes prêtes à l'emploi à base de copolymère acrylique en dispersion
aqueuse, de charges calcaires et siliceuses, de fibres, de pigments et
d'adjuvants spécifiques pour finitions ribbée (R) et talochée (K).
• Granulométries maximales des charges (mm) :
- Stolit K : 1,0 - 1,5 - 2,0 - 3,0 et 6,0 mm
- Stolit R : 1,5 - 2,0 - 3,0 et 6,0 mm
• Caractéristiques :
Treillis en fibres de verre, traités contre l'action des alcalis.
Masse volumique apparente (kg/m³)
pH
Extrait sec à 105 °C (t105) (%)
Taux de cendres à 450 °C (t450) (%)
t105 – t450 (%) >
Armatures normales
Conditionnement
1.4 Armatures
• Références :
Stolit K
Stolit R
± 100
±1
±2
±2
1790
9,5
80,0
70,0
9,0
1770
10,0
80,0
70,0
9,0
Emballage plastique de 25 kg net
Sto Superlit
Société
Repérage
WG 50 G9
CHOMARAT
2 fils verts dont l’un
à 10 cm du bord
WG 45 G9
CHOMARAT
1 fil rouge à 10 cm du bord
ARMANET
GFN-137
BEKAERT
Logo de la Société BEKAERT
à 10 cm du bord
tous les 110 cm environ
A 3000
SYNTEEN
3 fils noirs équidistants dont l’un à
10 cm du bord
• Caractéristiques :
Ils bénéficient d’un Certificat CSTBat et présentent les performances
minimales suivantes :
T ≥ 1 - Ra ≥ 1 - M ≥ 2 - E ≥ 2
• Conditionnement :
4
Tolérances
Pâte prête à l'emploi à base de copolymère acrylique en dispersion
aqueuse, de fibres, de granulats de marbre colorés et d'adjuvants
spécifiques pour finition granulats apparents.
• Granulométries maximales des charges (mm) : 1,5 et 2,0
• Caractéristiques :
- Masse volumique apparente (kg/m3) : 1600 ± 100
- pH : 8,5 ± 0,5
- Extrait sec à 105 °C (t105) : 81,0 ± 2
- Taux de cendres à 450 °C (t450) : 72,0 ± 2
- t105 - t450 (%) ≥ 8,5
• Conditionnement :
Emballage plastique de 25 kg net
StoSilco K, R et MP
Pâtes prêtes à l'emploi à base de copolymère acrylique et siloxane en
dispersion aqueuse, de charges calcaires et siliceuses, de fibres, de
7/02-1355
pigments et d'adjuvants spécifiques pour finitions ribbée (R), talochée
(K) ou frotassée, modelée, … (MP).
• Granulométries maximales des charges (mm) :
- StoSilco K : 1,0 - 2,0 et 3,0 mm
- StoSilco R : 2,0 et 3,0 mm
- StoSilco MP : 1,0 mm
2.2 Revêtements
• Caractéristiques :
Tolérances
Masse volumique apparente (kg/m³)
pH
Extrait sec à 105 °C (t105) (%)
Taux de cendres à 450 °C (t450) (%)
t105 – t450 (%) >
Conditionnement
- Résistance en flexion :
Sur 20 éprouvettes issues de 2 plaques par poste :
Résistance à rupture
Module d'élasticité
± 100
±1
±2
±2
StoSilco
K et R
StoSilco
MP
1750
9,8
80,0
70,0
9,0
1760
8,9
79,6
72,2
6,7
Emballage plastique de 25 kg net
Sto-Marlit K et R
Pâtes prêtes à l'emploi à base de copolymère acrylique en dispersion
aqueuse, de charges calcaires et siliceuses, de fibres, de pigments et
d'adjuvants spécifiques pour finitions ribbée (R) et talochée (K).
• Granulométries maximales des charges (mm) :
- Sto-Marlit K : 1,0 - 1,5 - 2,0 et 3,0 mm
- Sto-Marlit R : 1,5 - 2,0 et 3,0 mm
Le produit de base et les revêtements de finition sont fabriqués à
l'usine de la Société sto AG à Stühlingen Weizen (D).
Le produit de calage est fabriqué à l’usine de la Société sto AG à
Donaueschingen (D).
Contrôles
Produits en pâte :
• Contrôle sur les matières premières (enduit)
- Charges : granulométrie des charges grossières (à chaque lot)
- Pigments : prise d'eau, pouvoir colorant
- Liant : pH, extrait sec, masse volumique.
• Contrôle des produits fabriqués (à chaque unité d'enduit)
- Extrait sec à 105°C et taux de cendres à 450°C
- Aspect par application réelle, temps de séchage et couleurs
Produits en poudre :
• Contrôles sur les matières premières
• Caractéristiques :
Tolérances
Sto-Marlit
K
Sto-Marlit
R
Masse volumique apparente (kg/m³)
pH
Extrait sec à 105 °C (t105) (%)
Taux de cendres à 450 °C (t450) (%)
t105 – t450 (%) >
± 100
±1
±2
±2
1820
9,9
80,5
72,0
7,7
1880
9,9
84,5
75,7
8,0
Conditionnement
Emballage plastique de 25 kg net
1.7 Accessoires
• Chevilles de fixation des profilés de départ (« chevilles-clou »),
renforts d'arêtes, profilés métalliques de raccordement, produit de
calfeutrement et profilés pour couvre-joint conformes au chapitre 3
du « CPT enduit mince sur PSE »).
• Armature de renfort d’angle en L (retour 10 à 12 cm) en polychlorure
de vinyle et fibres de verre (Sto Armature d’angle).
• Profilé de départ (Sto Verotec Profil de Départ).
• Bande calfeutrante en mousse imprégnée pour étancher tous les
joints de raccords (Sto Compribande).
• Mousse polyuréthane expansive (Sto Mousse Pagéris).
• Joint de dilatation en caoutchouc et fibres de verre (Sto Profil Joint
« J » et « E »).
• Profilés d’angle horizontaux en PVC avec fibres de verre
incorporées (Sto Profil goutte d’eau).
2. Fabrication
2.1 Plaques Réno Sto Verotec
Les plaques sont fabriquées par Sto Verotec GmbH à Lauingen/Donau
(D) et font l'objet des principaux contrôles suivants :
Contrôles :
-
Liant : granulométrie, temps ouvert (ciment)
Sables : granulométrie, contrôle visuel
Fibres : contrôle visuel
Adjuvants : masse volumique apparente, spectrométrie infrarouge
• Contrôles des produits finis
- Masse volumique apparente
- Taux de cendres à 450 °C et 900 °C
- Aspect par application réelle et séchage
3. Mise en œuvre
3.1 Nature des supports
Murs en béton ou en maçonnerie déjà en service, conformes au
document « Cahier des Prescriptions Techniques d'emploi et de mise
en œuvre des systèmes d'isolation thermique extérieure avec enduit
mince sur polystyrène expansé » (« CPT enduit mince sur PSE »)
(Cahier du CSTB 3035 d'avril 1998) et revêtus d'un système d'isolation
thermique par enduit sur isolant nécessitant d'être rénové.
3.2 Etat et préparations spécifiques
des supports
Les supports ne doivent présenter aucune irrégularité importante en
surface, ni désaffleurement supérieur à 1 cm.
Réparation des parties de polystyrène abîmé supérieures à 100 cm2
par découpage propre des trous et recollage de morceaux de
polystyrène adaptés aux découpes.
Dans le cas de systèmes présentant un décollement de l'isolant du
support, le système doit être refixé par chevillage avant mise en place
des plaques Réno Sto Verotec. S'il y a décollement avec bombement,
le système existant sera tronçonné dans ces zones bombées, selon un
quadrillage de dimensions appropriées, de façon à le replaquer sans
induire d'efforts excessifs permanents dans les chevilles de fixation.
• Contrôles sur matières premières
- Billes de verre (Société PORAVER) : masse volumique et aspect
à chaque livraison
- Résines époxy : contrôle du mélange (2 composants)
Hauteur de l'expansion dans un récipient calibré
Aspect des cellules après durcissement
Fréquence : à réception et 1 fois/semaine et par lot de 0,5 tonne
au plus.
- Mortier (billes + résines) : contrôle pondéral
3.3 Mise en place des plaques
Réno Sto Verotec
• Contrôles des plaques
- Dimensions :
Épaisseur : sur chaque plaque
Largeur et longueur : sur 4 plaques par palette de 80 plaques
Les plaques sont posées bout à bout par rangées successives, façon
« coupe de pierre » à partir du niveau bas établi par le profilé de
départ.
Le collage des plaques Réno Sto Verotec est réalisé en plein ou par
plots, à l'aide de Sto-Mortier Colle B, préparé en ajoutant à la poudre
environ 24 % en poids d'eau. L'ensemble est parfaitement mélangé au
moyen d'un agitateur électrique pour éviter la formation de nodules.
Ce collage sert uniquement à caler des plaques pour l'obtention d'une
bonne planéité de surface.
La coupe des plaques s'opère à l'aide d'une scie ou d'un cutter.
Les jonctions entre plaques ne doivent pas se trouver dans le
prolongement des angles de baies.
Précaution à observer : vérifier en permanence la planéité et la
jonction des plaques.
7/02-1355
5
La consommation moyenne de Sto-Mortier Colle B est de 3 à 5 kg/m²
de produit en poudre.
La partie basse des plaques est protégée soit par un profilé PVC Sto
Verotec Profil de Départ (cf. fig. 5 ter) mis en œuvre avant collage des
plaques, soit par un profilé de départ Sto Profil goutte d'eau (cf. fig. 5)
ou Alu inversé (cf. fig. 5 bis) collé dans l'enduit de base.
Ne pas accoler bout à bout les profilés, mais laisser un espace de 2 à
3 mm entre chacun.
• Consommations minimales (kg/m²) :
Finitions talochées
Stolit K
2,0
StoSilco K
2,0
Sto-Marlit K
2,0
Finition ribbées
Stolit R
StoSilco R
Sto-Marlit R
StoSilco MP
Après collage des plaques, des trous sont proprement percés à l'aide
d'un foret selon le plan de chevillage précisé en figure n° 4, puis les
chevilles à expansion enfoncées au marteau caoutchouc jusqu'au nu
de la surface de la plaque Réno Sto Verotec.
• Mode d'application :
La vis d'expansion est ensuite entièrement enfoncée dans la cheville à
l'aide d'une visseuse.
• Consommations minimales (kg/m²) :
- Structure fine : 2,2
- Structure moyenne : 3,0
- Structure épaisse : 4,2
Le nombre minimal de chevilles est déterminé d'après les effets dus au
vent normal en fonction de l'exposition et la charge admissible des
chevilles dans le support considéré. Il doit être augmenté aux points
singuliers et dans les zones périphériques.
En cas de joints ouverts (épaisseurs inférieures ou égales à 10 mm),
ceux-ci doivent être rebouchés à l'aide de la mousse polyuréthanne
Sto Mousse PAGERIS. Un délai d’attente d’au moins 12 heures doit
être respecté avant recouvrement de la mousse.
3.4 Mise en œuvre du système d’enduits
3.41 Matériel de projection StoSilo Comb
Système en circuit fermé, constitué d’un silo raccordé à une machine à
projeter. L’acheminement du produit, à un débit d’environ 30 l/min, est
réalisé grâce à une pompe de transport « INOBEAM » équipée d’un
rotor/stator, suivie d'un tuyau de 50 m maximum. La projection est
effectuée à l'aide d’une buse couplée à un compresseur.
3.42 Mise en œuvre de l'enduit de base
en partie courante
• Réhomogénéiser la pâte prête à l’emploi.
• Préalablement à l'enduisage, ragréer les rainures longitudinales
logeant les têtes de chevilles avec l'enduit de base StoElasto
(consommation : 1,5 kg/m²).
Conditions d’application de l’enduit de base StoElasto :
• Application manuelle en deux passes sans délai d’attente entre
passes (frais dans frais) :
- Application d’une première passe à raison d’au moins 2,5 kg/m²
de produit prêt à l’emploi à la taloche.
- Marouflage de l’armature.
- Application d’une seconde passe à raison d’au moins 1 kg/m² de
produit prêt à l’emploi, puis lissage.
ou
• Application mécanique en une seule passe :
- Application par projection à l’aide du système de projection
StoSilo Comb défini au § 3.2, à raison d’au moins 3,5 kg/m² de
produit prêt à l’emploi.
- Marouflage de l’armature à la taloche lisseuse inox.
- Lissage à la taloche inox.
Epaisseur :
Epaisseur de la couche de base à l'état sec : 1,8 mm.
Délai d’attente avant revêtements de finition :
Au moins 24 heures.
Par temps froid et humide, le séchage peut nécessiter plusieurs jours.
3.43 Application des revêtements de finition
Finitions talochées et ribbées
• Mode d'application :
A la taloche inox ou par projection à l'aide du système StoSilo
Comb, puis frotassage à la taloche inox pour obtenir l'aspect taloché
(K) ou à l'aide d'une lisseuse plastique pour obtenir l'aspect ribbé
(R).
Les revêtements projetés peuvent également être laissés bruts de
projection.
6
2,2
2,2
2,3
A la taloche inox puis structuration à l'aide d'une taloche, truelle,
éponge, spatule, brosse ou rouleau à structure pour obtenir des
aspects spécifiques.
Sto-Superlit
• Mode d'application :
A la taloche inox puis structuration au moyen d'une taloche plastique
afin de bien serrer les granulats.
• Consommations minimales (kg/m²) :
- Sto-Superlit K 1,5 mm : 4,0
- Sto-Superlit K 2,0 mm : 5,0
3.5 Travaux complémentaires
et dispositions particulières
Ils sont réalisés conformément au chapitre 5 du « CPT enduit mince
sur PSE » en vérifiant que la surépaisseur (de 15 à 18 mm) résultant
de l'application du système Sto Therm Réno permet de respecter les
prescriptions de ce document notamment en ce qui concerne les
points ci-après :
• Arrêts bas : départ, linteaux, ..., (fig. n° 5 et 6)
• Traitement des baies (fig. n° 6 et 7)
Selon les cas rencontrés, la mise en place du système conduira à
une reprise partielle ou totale de l'habillage de la baie, avec le cas
échéant décapage de l'enduit existant retourné sur maçonnerie ou
sur isolant, si l'on veut retourner l'enduit du système en lieu et place.
• Arrêts verticaux latéraux sur maçonnerie ou menuiserie (fig. n° 7)
L'étanchéité doit être faite entre le système et la maçonnerie
• Arrêt en acrotère (fig. n° 8)
Modifier si nécessaire les profilés pour respecter une retombée (cote
« a ») d'au moins 5 cm.
• Joints de dilatation du gros-œuvre
Traiter à l'identique au droit des joints existants.
• Arrêt en pointe de pignon
- traitement par profilé plié : dépose et repose d'un profilé de
dimensions adaptées
- traitement dans le cas des tuiles de rives : mise en place d'un
profilé sous la tuile.
• Orifice de ventilation
Refaire le manchon extérieur après dépose de l'ancien ou en
réaliser un nouveau venant s'emboîter dans l'existant.
Les profilés métalliques seront changés ou éventuellement
"rallongés" si le raccord est techniquement (étanchéité) et
esthétiquement satisfaisant.
3.6 Consommation au mètre carré
(en partie courante, hormis les points
singuliers)
• Plaques Réno Sto Verotec : 1 m²
• Chevilles de fixation (en fonction du plan de chevillage) : 4,2 - 8,3 12,5 - 16,6
• Sto-Mortier Colle B (calage selon planéité du support) : 3,0 à 5,0 kg
de produit en poudre
• Ragréage des rainures StoElasto : 1,5 à 2,0 kg
• Réalisation de la couche de base StoElasto : 3,5 à 4,0 kg (produit
prêt à l’emploi projeté avec le système Inopor)
• Treillis : 1,1 m
7/02-1355
réalisable à l’aide des revêtements Sto Color Crylan, Sto Silco Color,
Sto Color S Fin, Sto Silco Fill ou StoLastic Decor.
• Revêtements de finition :
- Finitions talochées ou ribbées : voir tableau ci-après
Ces revêtements doivent être appliqués conformément au cahier des
charges les concernant.
- StoSilco MP :
Structure fine : 2,2 à 2,7 kg
Structure moyenne : 3,0 à 3,5 kg
Structure épaisse : 4,2 à 4,7 kg
La réfection due à des chocs peut être réalisée comme suit :
- Remplacement par plaque ou demi plaque de la zone
endommagée, en repérant les points de fixation.
- Sto-Superlit :
Granulométrie 1,5 mm : 4,0 à 4,5 kg
Granulométrie 2,0 mm : 5,0 à 6,0 kg
- Dégagement du revêtement en périphérie de la zone replaquée
sur une largeur d'environ 10 à 15 cm,
- Réfection de l'enduit avec recouvrement de l'armature et
application de la finition.
4. Commercialisation
La fourniture par sto S.A. comprend les éléments spécifiques du
système, à savoir :
- plaques Réno Sto Verotec et leurs chevilles de fixation,
- colle, enduits, armatures et revêtements de finition et accessoires
associés.
sto S.A. assure la formation du personnel et/ou l’assistance au
démarrage sur chantier, auprès des utilisateurs qui en font la
demande, afin de préciser les dispositions spécifiques de mise en
œuvre du procédé.
Nota : Cette assistance ne peut être assimilée, ni à la conception de
l’ouvrage, ni à la réception des supports, ni à un contrôle des règles de
mise en œuvre.
B. Résultats expérimentaux
• Plaques Réno Sto Verotec :
- Résistance en flexion état sec et après immersion (Rapport FMPA
et RE CSTB).
- Résistance aux alcalis sur plaques enduites (Rapport 1064/91 du
MPA de Hanovre).
• Système complet :
- Essais de sollicitations climatiques sur maquette réduite selon
Directives communes UEAtc, réalisées au laboratoire sto AG
- Comportement au vent en pression et dépression, résistance aux
chocs, cycles hygrothermiques sur grande maquette (montage en
bardage ventilé) conformément aux Directives UEAtc.
5. Entretien et réparation
L’entretien et la rénovation d’aspect peuvent être effectués sur
système stable sur son support, préalablement nettoyé, traité à l’aide
du produit anticryptogamique Sto Prim Fungal aux endroits attaqués
par des végétaux puis, éventuellement, à l’aide d’un fixateur de fond
en phase aqueuse Sto Plex W ou Sto Prim Color. L’entretien est
C. Références
Les premières applications datent de 1990 et couvrent, à ce jour,
environ 125 000 m2.
Consommations (kg) :
Granulométries
Stolit
K
StoSilco
R
K
Sto-Marlit
R
2,0 à 2,5
K
R
1
2,0 à 2,5
2,0 à 2,5
1,5
2,3 à 2,8
2,2 à 2,7
2,4 à 2,9
2,3 à 2,8
2,0
3,0 à 3,5
2,7 à 3,2
3,2 à 3,7
2,9 à 3,1
3,2 à 3,7
2,9 à 3,4
3,0
4,3 à 4,8
4,0 à 4,5
4,5 à 5,0
4,0 à 4,5
4,7 à 5,2
4,2 à 4,7
6,0 à 6,5*
5,6 à 6,1*
5,0
6,0
* Hormis Stolit QS K et R
7/02-1355
7
Figure 1 – Système de réhabilitation Sto Therm Réno (coupe
transversale)
Figure 4 – Plans de chevillage des plaques Réno Sto Verotec
45
45
90
45
45
300
600
300
300
600
300
400
400
Figure 2 – Cheville Sto-Rosace Réno
45
90
800
45
! Chevillage normal (∼ 4/m²)
!+ " Chevillage renforcé (∼ 6/m²)
45
45
90
45
45
300
600
300
Rosace Réno Ø 90
SDF-K Ø 8 mm
SDF-K Ø 8 mm L
300
Désignation
Ø 90/8
8
Longueur de
cheville sans
rosace
300
Longueur
totale avec
rosace
600
Figure 3 – Prescriptions de montage et tableau dimensionnel
Ø/L
Ø de
perçage
= Ø de
cheville
mm
SDF-K
Ø8
SDF-K
Ø8L
SDF-K
Ø8
SDF-K
Ø8L
120
8
100
100
70
30
140
8
120
120
90
50
160
8
140
140
110
70
180
8
160
160
130
90
200
8
180
180
150
110
220
8
200
200
170
130
240
8
220
220
190
150
270
8
250
250
220
180
320
8
300
300
270
230
Epaisseur de
l’isolant
400
45
400
90
45
800
" Chevillage renforcé (∼ 8/m²)
7/02-1355
Figure 5 – Variante 1 : Arrêt bas – Départ avec Sto Profil goutte
d’eau
Figure 5 bis – Variante 2 : Arrêt bas – Départ avec socle de départ
alu inversé
7/02-1355
Figure 5 ter – Variante 3 : Arrêt bas – Départ avec Sto Verotec
Profil de départ
Figure 6 – Arrêts horizontaux tablettes et linteaux de fenêtre
9
Figure 7 – Raccordement ébrasement portes et fenêtres
10
Figure 8 – Arrêt en acrotère
7/02-1355
