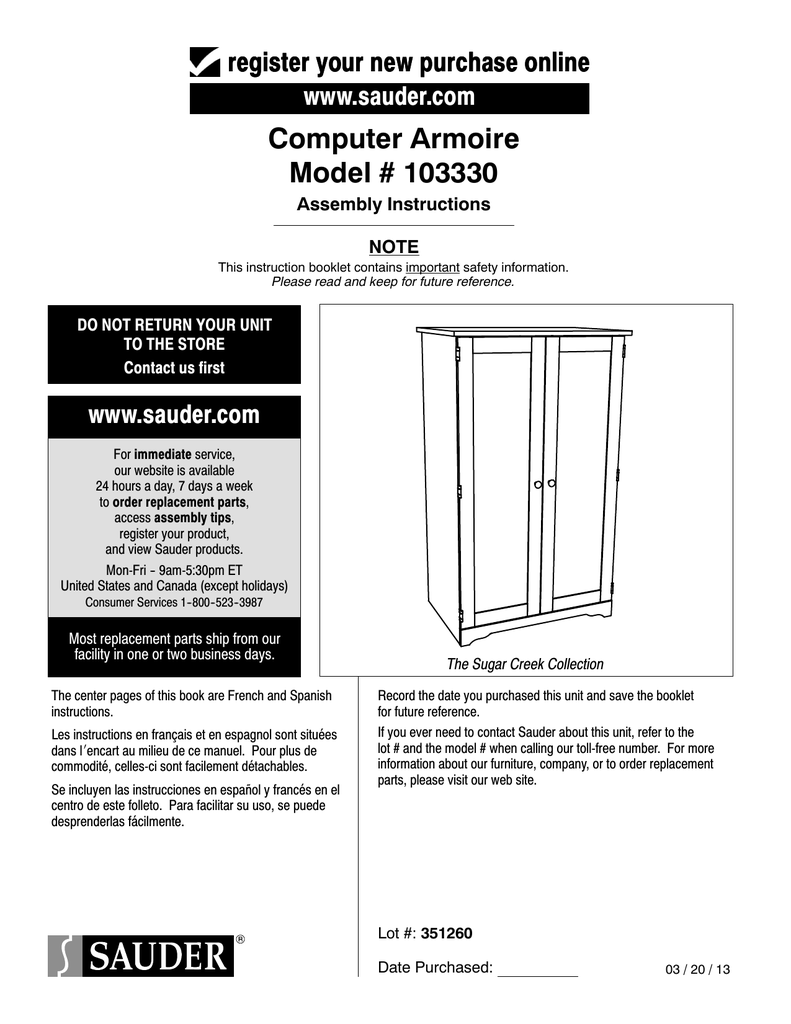

Computer Armoire Model # 103330

register your new purchase online
www.sauder.com
Computer Armoire
Model # 103330
Assembly Instructions
NOTE
This instruction booklet contains important safety information.
Please read and keep for future reference.
DO NOT RETURN YOUR UNIT
TO THE STORE
Contact us first
www.sauder.com
For immediate service,
our website is available
24 hours a day, 7 days a week
to order replacement parts,
access assembly tips,
register your product,
and view Sauder products.
Mon-Fri -- 9am-5:30pm ET
United States and Canada (except holidays)
Consumer Services 1--800--523--3987
Most replacement parts ship from our
facility in one or two business days.
The center pages of this book are French and Spanish
instructions.
Les instructions en français et en espagnol sont situées
dans liencart au milieu de ce manuel. Pour plus de
commodité, celles-ci sont facilement détachables.
Se incluyen las instrucciones en español y francés en el
centro de este folleto. Para facilitar su uso, se puede
desprenderlas fácilmente.
The Sugar Creek Collection
Record the date you purchased this unit and save the booklet
for future reference.
If you ever need to contact Sauder about this unit, refer to the
lot # and the model # when calling our toll-free number. For more
information about our furniture, company, or to order replacement
parts, please visit our web site.
Lot #: 351260
Date Purchased:
03 / 20 / 13
PARTS IDENTIFICATION
(A) RIGHT
END -- 1
(B) LEFT
END -- 1
(H) BACK -- 1
(G) SHELF -- 1
(N) PRINTER
SHELF -- 1
(M) KEYBOARD
SHELF -- 1
(W) HINGE -- 6
103330
(C) UPPER
UPRIGHT -- 1
(X) MAGNETIC
CATCH -- 1
(Y) METAL
BRACKET -- 5
(O) SKIRT -- 1
(Z) LARGE
CD HOLDER -- 1
(Q) CD SHELF -- 1
(AA) SMALL
CD HOLDER -- 1
Each part for this unit may not have a label or inked letter on it. Parts are labeled or inked on the edge to help
distinguish similar parts from each other. Use this PARTS IDENTIFICATION to help identify similar parts.
(D) LOWER
UPRIGHT -- 1
(E) TOP -- 1
(K) LARGE
ADJUSTABLE
SHELF -- 1
(I) DOOR -- 2
(35AW) CABINET
RIGHT -- 2
(BB) PULL -- 2
(F) BOTTOM -- 1
(35AX) CABINET
LEFT -- 2
(CC) CORD
CLIP -- 1
(DD) FELT DISC
CARD -- 1
(35AY) DRAWER
RIGHT -- 2
(L) SMALL
ADJUSTABLE
SHELF -- 1
(35AZ) DRAWER
LEFT -- 2
(EE) STRIKE
PLATE -- 2
(FF) METAL
PIN -- 12
(V) TWIST-LOCKR
FASTENER -- 14
(GG) RUBBER
SLEEVE -- 8
103330
S AUDER WELCOMES YOU TO THE WORLD OF READY--TO--ASSEMBLE FURNITURE
ASSEMBLY IS QUITE SIMPLE IF YOU FOLLOW OUR STEP--BY--STEP INSTRUCTIONS
UNPACK PARTS CAREFULLY TO PREVENT SCRATCHING OF THE FINISHED PIECES
DO NOT BEGIN ASSEMBLY UNTIL YOU ARE FAMILIAR WITH THE PARTS
EXTRA TIME SPENT DURING THE ASSEMBLY WILL BE WELL WORTH IT
READY . . . . SET . . . . GO
CFCs
The polystyrene foam used in Sauder
packaging contains no CFCs which
are known to reduce stratospheric
ozone layers.
SCREWS SHOWN ACTUAL SIZE
(HH) BLACK 1--7/8” FLAT HEAD SCREW -- 4
(II) BLACK 1--1/4” FLAT HEAD SCREW -- 2
(JJ) BROWN 1” FLAT HEAD SCREW -- 8
(KK) BLACK 9/16” LARGE HEAD SCREW -- 36
(LL) BLACK 1/2” FLAT HEAD SCREW -- 2
(MM) GOLD 5/16” FLAT HEAD SCREW -- 8
Each time a screw is used, it is shown actual size for
you to compare with the screw in your hand. You
may receive some extra hardware. This is done to
assure you receive at least the amount required.
(NN) NAIL -- 44
ASSEMBLY TOOLS REQUIRED
TIP SHOWN ACTUAL SIZE
NO. 2 PHILLIPS SCREWDRIVER
HAMMER
103330
1
Make sure this point
is in this location.
Dowel end
TWIST-LOCKR
FASTENER (V)
LEFT
END (B)
RIGHT
END (A)
Look for this icon. It means a video assembly tip is available at:
Repérer cette icône. Elle signifie qu’un conseil de montage vidéo est disponible à :
Busque este icono. Significa que un consejo práctico para ensamble de muebles, grabado en video, está disponible en:
www.sauder.com/services/tips
Read each step through completely before beginning the step. This box “-” is provided as a check--off box. As you
complete each task, check it off.
IMPORTANT:
WE RECOMMEND YOU DO NOT USE A POWER SCREWDRIVER TO ASSEMBLE THIS
UNIT. HOWEVER, IF YOU CHOOSE TO USE ONE, BE SURE THE CLUTCH IS SET
PROPERLY BEFORE BEGINNING.
- To begin assembly, push a SAUDER TWIST-LOCKR FASTENER (V) into the large holes in the RIGHT END (A)
and LEFT END (B). Repeat this step for the UPPER UPRIGHT (C), BOTTOM (F), and SHELF (G).
NOTE:
Be sure the TWIST-LOCKR FASTENERS are positioned as shown in the enlarged diagrams.
Make sure the point is positioned as shown in the enlarged diagram. Do not tighten the
TWIST-LOCKR FASTENERS at this time.
NOTE:
If you need to remove a TWIST-LOCKR FASTENER from a hole, pull the FASTENER back out
of the hole. Pull at the front and back edges, slowly working the FASTENER out of the hole.
www.sauder.com/services
103330
2
Roller end
Finished
edge
RIGHT
END (A)
Roller end
LOWER
UPRIGHT (D)
Roller end
Finished
edge
Short
finished
edge
LEFT
END (B)
GOLD 5/16” FLAT HEAD SCREW
(8 used in this step)
- Position the RIGHT END (A), LEFT END (B), and LOWER UPRIGHT (D) as shown.
- Fasten two CABINET LEFTS (35AX) to the LEFT END (B) as shown. Use a GOLD 5/16” FLAT HEAD SCREW
through the first and second holes from the roller end in each RAIL and into the pre--drilled holes in the LEFT END.
NOTE:
You may want to measure your printer height to determine which set of holes to use when
fastening the lower CABINET LEFT.
- Fasten a CABINET RIGHT (35AW) to the RIGHT END (A) and LOWER UPRIGHT (D) as shown. Use a GOLD
5/16” FLAT HEAD SCREW through the first and second holes from the roller end in each RAIL and into the pre--drilled
holes in the RIGHT END and LOWER UPRIGHT.
NOTE:
103330
Be sure to use the same set of holes in the LOWER UPRIGHT that were used in the LEFT END. .
www.sauder.com/services
3
Tighten the FASTENER as tight
as possible after inserting the
dowel end of the FASTENER into
the hole of the adjoining part.
Finished
edge
TOP (E)
LEFT
END (B)
UPPER
UPRIGHT (C)
Unfinished
edge
Follow the diagrams closely for this step. Be sure the parts are positioned as shown.
How to use the SAUDER TWIST-LOCKR FASTENER (Refer to the enlarged diagram.)
1. Insert the dowel end of the FASTENER into the hole of the adjoining part.
NOTE: The dowel end of the FASTENER must remain fully inserted in the hole
of the adjoining part while locking the FASTENER.
2. Tighten the FASTENER with a Phillips screwdriver as tight as possible.
- Position the TOP (E) as shown.
NOTE:
Be sure the unfinished edge of the TOP is resting on the floor. Follow the diagram.
- Fasten the LEFT END (B) and UPPER UPRIGHT (C) to the TOP (E). Tighten the TWIST-LOCKR
FASTENERS in the LEFT END and UPPER UPRIGHT.
NOTE:
Be sure the finished edges of the LEFT END and UPPER UPRIGHT are facing up. Follow
the diagram.
www.sauder.com/services
103330
4
Finished
edge
METAL
PIN (FF)
LEFT
END (B)
Finished
edge
TOP (E)
SHELF (G)
Unfinished
surface
Finished
edge
CD SHELF (Q)
BOTTOM (F)
Unfinished
surface
UPPER
UPRIGHT (C)
Use two BLACK
1--7/8” FLAT HEAD
SCREWS here.
Surface
without
holes
BLACK 1--7/8” FLAT HEAD SCREW
(2 used in this step)
- Fasten the SHELF (G) to the LEFT END (B).
Tighten the TWIST-LOCKR FASTENERS in the SHELF.
NOTE:
Be sure the unfinished surface of the SHELF is positioned as shown and the finished edge is
facing up. Follow the diagram.
- Fasten the SHELF (G) to the UPPER UPRIGHT (C) as shown. Use two BLACK 1--7/8” FLAT HEAD SCREWS
through the holes shown in the SHELF and into the pre--drilled holes in the edge of the UPPER UPRIGHT.
- Fasten the BOTTOM (F) to the LEFT END (B). Tighten the TWIST-LOCKR FASTENERS in the BOTTOM.
NOTE:
Be sure the unfinished surface of the BOTTOM is positioned as shown and the finished edge is
facing up. Follow the diagram.
- Now, insert two METAL PINS (FF) into both ends of the CD SHELF (Q). Only insert about 1/4 of the PIN into
each hole.
- Insert the METAL PINS (FF) in one end of the CD SHELF (Q) into the pre--drilled holes in the UPPER
UPRIGHT (C) as shown.
NOTE:
103330
Be sure the finished edge of the CD SHELF is facing up and the surface without holes is facing
the SHELF. Follow the diagram.
www.sauder.com/services
103330
