F193 – CINEMA LE SEMAPHORE
DESCRIPTIF LOT N°15 : CHAUFFAGE VENTILATION CLIMATISATION - Page : 1/34

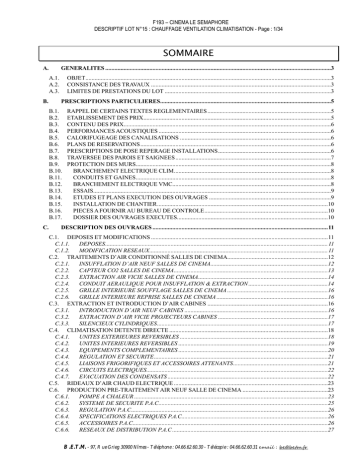

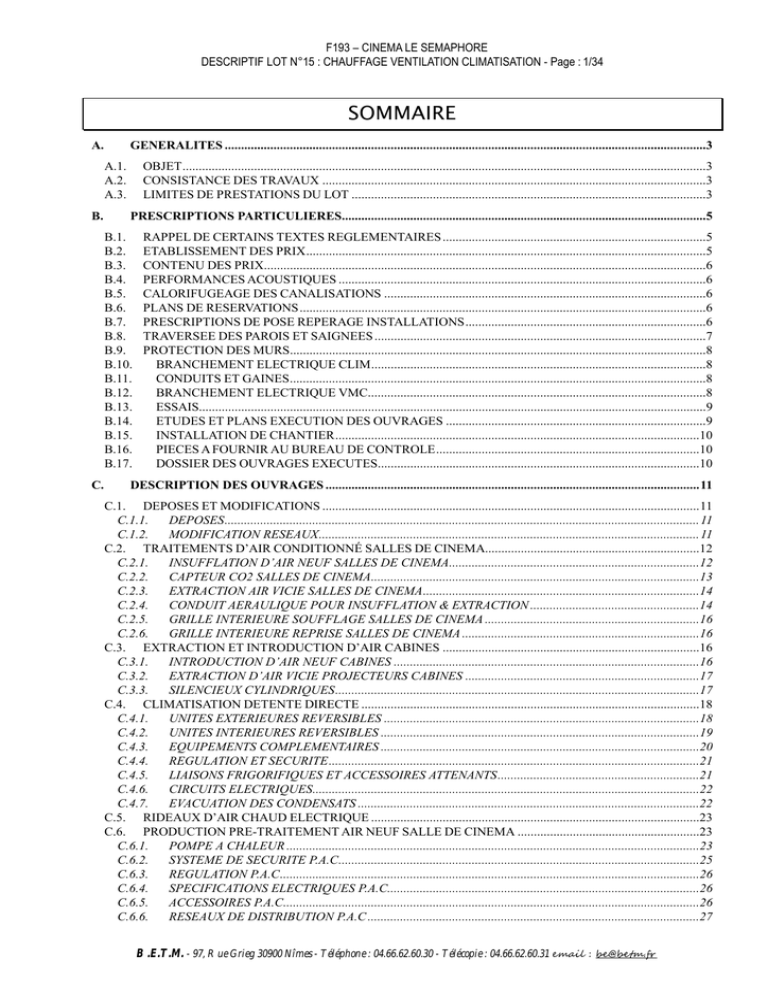

SOMMAIRE
A.
GENERALITES ....................................................................................................................................................3
A.1.
A.2.
A.3.
B.
OBJET.................................................................................................................................................................3
CONSISTANCE DES TRAVAUX ......................................................................................................................3
LIMITES DE PRESTATIONS DU LOT .............................................................................................................3
PRESCRIPTIONS PARTICULIERES................................................................................................................5
B.1.
B.2.
B.3.
B.4.
B.5.
B.6.
B.7.
B.8.
B.9.
B.10.
B.11.
B.12.
B.13.
B.14.
B.15.
B.16.
B.17.
C.
RAPPEL DE CERTAINS TEXTES REGLEMENTAIRES .................................................................................5
ETABLISSEMENT DES PRIX...........................................................................................................................5
CONTENU DES PRIX........................................................................................................................................6
PERFORMANCES ACOUSTIQUES .................................................................................................................6
CALORIFUGEAGE DES CANALISATIONS ...................................................................................................6
PLANS DE RESERVATIONS.............................................................................................................................6
PRESCRIPTIONS DE POSE REPERAGE INSTALLATIONS..........................................................................6
TRAVERSEE DES PAROIS ET SAIGNEES ......................................................................................................7
PROTECTION DES MURS................................................................................................................................8
BRANCHEMENT ELECTRIQUE CLIM.......................................................................................................8
CONDUITS ET GAINES................................................................................................................................8
BRANCHEMENT ELECTRIQUE VMC........................................................................................................8
ESSAIS............................................................................................................................................................9
ETUDES ET PLANS EXECUTION DES OUVRAGES ................................................................................9
INSTALLATION DE CHANTIER................................................................................................................10
PIECES A FOURNIR AU BUREAU DE CONTROLE.................................................................................10
DOSSIER DES OUVRAGES EXECUTES...................................................................................................10
DESCRIPTION DES OUVRAGES ...................................................................................................................11
C.1. DEPOSES ET MODIFICATIONS ....................................................................................................................11
C.1.1.
DEPOSES..................................................................................................................................................11
C.1.2.
MODIFICATION RESEAUX.....................................................................................................................11
C.2. TRAITEMENTS D’AIR CONDITIONNÉ SALLES DE CINEMA..................................................................12
C.2.1.
INSUFFLATION D’AIR NEUF SALLES DE CINEMA.............................................................................12
C.2.2.
CAPTEUR CO2 SALLES DE CINEMA.....................................................................................................13
C.2.3.
EXTRACTION AIR VICIE SALLES DE CINEMA.....................................................................................14
C.2.4.
CONDUIT AERAULIQUE POUR INSUFFLATION & EXTRACTION ....................................................14
C.2.5.
GRILLE INTERIEURE SOUFFLAGE SALLES DE CINEMA ..................................................................16
C.2.6.
GRILLE INTERIEURE REPRISE SALLES DE CINEMA .........................................................................16
C.3. EXTRACTION ET INTRODUCTION D’AIR CABINES ...............................................................................16
C.3.1.
INTRODUCTION D’AIR NEUF CABINES ..............................................................................................16
C.3.2.
EXTRACTION D’AIR VICIE PROJECTEURS CABINES ........................................................................17
C.3.3.
SILENCIEUX CYLINDRIQUES................................................................................................................17
C.4. CLIMATISATION DETENTE DIRECTE ........................................................................................................18
C.4.1.
UNITES EXTERIEURES REVERSIBLES .................................................................................................18
C.4.2.
UNITES INTERIEURES REVERSIBLES ..................................................................................................19
C.4.3.
EQUIPEMENTS COMPLEMENTAIRES ..................................................................................................20
C.4.4.
REGULATION ET SECURITE..................................................................................................................21
C.4.5.
LIAISONS FRIGORIFIQUES ET ACCESSOIRES ATTENANTS..............................................................21
C.4.6.
CIRCUITS ELECTRIQUES.......................................................................................................................22
C.4.7.
EVACUATION DES CONDENSATS .........................................................................................................22
C.5. RIDEAUX D’AIR CHAUD ELECTRIQUE .....................................................................................................23
C.6. PRODUCTION PRE-TRAITEMENT AIR NEUF SALLE DE CINEMA ........................................................23
C.6.1.
POMPE A CHALEUR ...............................................................................................................................23
C.6.2.
SYSTEME DE SECURITE P.A.C...............................................................................................................25
C.6.3.
REGULATION P.A.C.................................................................................................................................26
C.6.4.
SPECIFICATIONS ELECTRIQUES P.A.C................................................................................................26
C.6.5.
ACCESSOIRES P.A.C................................................................................................................................26
C.6.6.
RESEAUX DE DISTRIBUTION P.A.C ......................................................................................................27
B.E.T.M. - 97, Rue Grieg 30900 Nîmes - Téléphone : 04.66.62.60.30 - Télécopie : 04.66.62.60.31 email : [email protected]
C.6.6.1
C.6.6.2
RESEAUX TUBE ACIER P.A.C...........................................................................................................................27
VANNE D’ISOLEMENT P.A.C............................................................................................................................27
C.7. VENTILATION MECANIQUE CONTROLEE................................................................................................28
C.7.1.
BOUCHE D’EXTRACTION AUTOREGLABLE STANDARD...................................................................28
C.7.2.
GRILLE INTERIEURE CAFETERIA ........................................................................................................28
C.7.3.
CONDUITS CIRCULAIRE ACIER GALVANISE ......................................................................................28
C.7.4.
CONDUIT DE VENTILATION SOUPLE INSONORISE ..........................................................................29
C.7.5.
CAISSON D’EXTRACTION ......................................................................................................................29
C.8. CLAPET COUPE-FEU .....................................................................................................................................30
C.9. VENTILATION CUISINE ................................................................................................................................31
C.9.1.
INSUFFLATION D’AIR NEUF CUISINE.................................................................................................31
C.9.2.
EXTRACTION CUISINE ...........................................................................................................................32
C.9.3.
CONDUIT AERAULIQUE POUR EXTRACTION FUMEE CUISINE......................................................33
C.9.4.
COFFRET DE COMMANDE EXTRACTION CUISINE ...........................................................................33
A.
GENERALITES
A.1.
OBJET
Le présent Cahier des Clauses Techniques Particulières a pour objet de définir la nature et l'étendue des
travaux du :
LOT : CHAUFFAGE VENTILATION CLIMATISATION
Relatif à :
L’AGRANDISSEMENT ET LE REAMENAGEMENT
DU CINEMA LE SEMAPHORE A NIMES
A.2.
CONSISTANCE DES TRAVAUX
Les travaux du présent lot comprennent non limitativement :
• La dépose des équipements existants,
• Le traitement d’air des salles de cinéma
• L’air neuf et l’extraction pour les projecteurs des cabines
• La climatisation
• La production du pré-traitement de l’air neuf des salles de cinéma
• Les rideaux d’air chaud électriques
• La VMC
• Les clapets coupe-feu
A.3.
LIMITES DE PRESTATIONS DU LOT
Les travaux et fournitures suivants ne sont pas à la charge du présent lot :
• Réservations – percements – trémies :
Percements, trémies, trous et rebouchages entièrement à la charge du présent lot après acceptation
par le BETM et l’entreprise de gros oeuvre
• Réseaux EU :
Tranchées, grillages et rebouchages pour réseaux extérieurs et intérieur EU enterrés : à la charge du
lot Gros Oeuvre
L'entreprise devra raccorder les évacuations des eaux de condensats des unités intérieures de
climatisation sur le réseau EU crée par le lot plomberie
• Peinture
Peinture des canalisations apparentes dans locaux : au lot peinture
• Menuiseries – plâtrerie
Habillages des tuyauteries et des gaines de ventilation apparentes en plafond dans locaux : au lot
menuiseries ou plâtrerie.
• Grille extérieure en façade
Au lot Serrurerie
• Support caisson VMC et unités extérieures climatisation
A la charge du présent lot
• Alimentation caissons divers, PAC, unités extérieures et intérieures de climatisation
Au lot Electricité
B.
PRESCRIPTIONS PARTICULIERES
B.1.
RAPPEL DE CERTAINS TEXTES REGLEMENTAIRES
Outre les prescriptions particulières contenues dans le présent descriptif, les ouvrages à exécuter seront
conformes à la réglementation en vigueur.
Documents techniques unifiés (DTU)
•
Plomberie
DTU n°60.1 Plomberie sanitaire pour bâtiments à usage d’habitation et ses additifs. Mise à jour en juillet
1984.
DTU n°60.11 Règles de calcul des installations de plomberie sanitaire et des installations d’évacuation des
eaux pluviales. Octobre 1988.
DTU n°60.2 Canalisations en fonte, évacuations d’eaux usées, d’eaux pluviales et d’eaux vannes. Juillet
1984.
•
Canalisations en chlorure de polyvinyle non plastifié :
DTU n° 60.31 Eau froide avec pression. Novembre 1981.
DTU n° 60.32 Evacuation des eaux pluviales. Novembre 1981.
DTU n° 60.33 Evacuation des eaux usées et d’eaux-vannes. Novembre 1981.
DTU n° 60.5 Canalisation en cuivre, distribution d’eau froide et d’eau chaude sanitaire. Septembre 1987.
•
Ventilation :
DTU n°68.2 Exécution des installations de ventilation mécanique. Octobre 1988.
Norme C.15.100
Arrêté du 23 juin 1978 – installation fixe destinée au chauffage et à l’alimentation en eau chaude sanitaire
des bâtiments d’habitation, des bureaux ou recevant du public.
Décret du 14 novembre 1988 relatif à la protection des travailleurs dans les établissements qui mettent en
œuvre des
•
Courants électriques.
Le R.E.E.F.
L’ensemble des normes N.F. applicables aux travaux du présent Lot.
Les Avis techniques du C.S.T.B ou, à défaut, les agréments concernant les matériaux et leur mise en œuvre.
L’ensemble des décrets et arrêtés en vigueur applicable aux travaux du présent lot et notamment l’arrêté du
31 janvier 1986 modifié concernant la protection des bâtiments, d’habitation contre les risques d’incendie.
(Liste non exhaustive)
B.2.
ETABLISSEMENT DES PRIX
Le prix, lors de la remise des offres, sera établi sur le cadre de la décomposition du prix global et forfaitaire
joint au dossier de consultation. Aucune plus value ne sera acceptée en cas de non conformité du cadre de
décomposition du prix global et forfaitaire de l’offre avec les documents contractuels. Les plans et détails
graphiques, C.C.T.P., C.C.A.P., A.E. et R.P.C. sont seuls contractuels.
Les prix comprennent la protection des travaux et prestations réalisés et le remplacement de tout ou partie
d’installation due par le présent lot, endommagée ou volée entre le début des travaux et la réception sans
réserves.
B.3.
CONTENU DES PRIX
Les prix comprendront notamment :
•
Le positionnement des réservations dans les différentes parties de la construction pour faciliter la
mise en place à l’exécution ;
•
Tous les accessoires de climatisation et de ventilation indispensables au bon fonctionnement de
l’installation.
Les prix comprennent la protection des travaux et prestations réalisées et le remplacement de tout ou partie
d’installation due par le présent lot, endommagée ou volée entre le début des travaux et la réception sans
réserves.
B.4.
PERFORMANCES ACOUSTIQUES
Toutes dispositions contre la transmission de bruits d’impacts et de vibrations seront dues par l’Entrepreneur
du présent Lot, notamment et non limitativement :
•
les canalisations et gaines de toutes natures seront désolidarisées des supports par des colliers,
chevilles, coquilles, attaches, fourreaux comportant un dispositif résiliant anti-vibratoire avant toute
exécution à l’accord du Maître d’œuvre et du Bureau de Contrôle ;
•
les sections des tuyauteries et gaines seront calculées pour obtenir des vitesses de circulation
suffisamment faibles. Tous les coudes brusques seront évités ;
•
Dans tous les cas, le niveau de bruit au niveau des postes de travail ne devra pas dépasser : 40
dB(A)
B.5.
CALORIFUGEAGE DES CANALISATIONS
Conformément à la norme NF P 41-201, tous les réseaux exposés au gel seront obligatoirement calorifugés.
Les réseaux concernés sont ceux installés à l’extérieur, en vide de construction, en vide sanitaire, en
combles, en gaine technique, en passage ouvert ou couvert et de manière générale pour tout passage hors
locaux chauffés. Un dispositif de purge et d’isolement sera installé pour les tronçons concernés.
Les réseaux d’eau chaude seront calorifugés dans les locaux chauffés pour les passages non visibles
depuis le local (en plénum de faux plafond au dessus d’un local chauffé, par exemple)
Le calorifuge doit être de diamètre intérieur adapté au tuyau qu’il isole (ni trop grand, ni trop petit). La finition
doit être réalisée avec des produits conformes au procédé employé (colle, bandes de raccord, etc...)
L’étanchéité à l’air devra être parfaite pour éviter tout risque de condensation.
Les vannes et autres accessoires devront être également calorifugés au moyen de pièces spéciales ou
spécialement formées.
B.6.
PLANS DE RESERVATIONS
Dans un délai de quinze jours à compter de la notification de son marché, le présent lot doit fournir au Maître
d’Œuvre deux exemplaires des plans des réservations nécessaires à l’exécution des ses prestations.
En l’absence de ce document dans les délais impartis, les réservations seront réalisées par le présent lot
sous la surveillance et la direction de la Maîtrise d’œuvre et de l’organisme de contrôle. Dans ce cas, le
présent lot réalisera ces réservations sans pouvoir prétendre à rémunération et devra exécuter tous les
confortements et adaptations nécessaires à la bonne tenue et à l’esthétique des ouvrages
B.7.
•
PRESCRIPTIONS DE POSE REPERAGE INSTALLATIONS
D.T.U. 60.1. Pose de canalisations :
Les canalisations doivent être bien alignées dans les parties droites et correctement façonnées pour éviter
les flexions ou torsions à la pose. Dans les parties à allure horizontale, les canalisations d’eau forcée sont
posées avec une légère pente d’environ 2 mm par mètre et les canalisations d’eaux usées avec une pente
minimale de 1 cm par mètre, sauf indication contraire portée sur les plans.
Les canalisations seront maintenues exclusivement sur colliers emboutis à nervure et à embase taraudées
en acier super-chromaté fixés sur chevilles. Les réseaux PVC seront posés sur colliers PVC marque NF.
L’emploi des colliers galvanisés et des crochets à gaz est interdit. Les colliers utilisés doivent permettre la
dilatation des canalisations et un démontage facile.
Nota : Protection lors du brasage suivant article « Protection des murs ».
•
POSE DES APPAREILLAGES DIVERS
Tous les appareillages posés à l’occasion de cette réalisation par le présent lot devront être aisément
démontables pour réparation ou déplacement.
•
PLAN DE REPERAGE
Le présent lot doit un plan de principe des passages des réseaux et l’implantation des équipements installés.
B.8.
TRAVERSEE DES PAROIS ET SAIGNEES
Traversée de parois de toutes épaisseurs
•
Percements :
Les percements seront à la charge du présent lot.
Les percements dans les cloisons légères seront réalisés à la scie-cloche aussi proprement que possible.
Le présent lot devra effectuer lors de ses percements tous les confortements nécessaires à la tenue de
l’ouvrage sous le contrôle du Maître d’Œuvre et du Bureau de Contrôle.
•
Fourreaux :
Toutes les canalisations encastrées, y compris en doublage isolant, chemineront sous fourreau Isolant
Cintrable Ordinaire non Propagateur de la flamme Etanche (ICO PE).
Sortie des fourreaux ; application des prescriptions concernant les traversées de parois.
Toute traversée de paroi, tant horizontale que verticale, par les conduits devra se faire sous fourreau en
matériau résiliant, dépassant de part et d’autre des parements des parois.
Le diamètre intérieur du fourreau sera supérieur d’au moins 1 cm au diamètre de la canalisation qu’il
protège, le vide sera colmaté par un joint souple silicone pour parfaire l’étanchéité.
Un resserrement coupe-feu sera prévu à toutes les traversées ayant un degré coupe feu. Ce
resserrement sera effectué à l’aide de bandes intumescentes de degré coupe-feu égal à celui de la paroi.
La longueur du fourreau doit permettre une saillie de 5 mm au moins sur chacun des parements du mur
traversé ou du plafond et de 3 cm sur le niveau du revêtement de sol (tenir compte de l’épaisseur du
carrelage quand il y a lieu). Aucun raccord de tuyau ne sera encastré.
La pose des fourreaux en doublage sera effectuée avant la pose du doublage avec sortie des fourreaux
après pose du doublage.
La pose des fourreaux en parois creuses ou profils aciers sera effectuée par tirage après la pose des parois
ou profils.
•
Rebouchages :
Les rebouchages seront à la charge du présent lot. Les rebouchages seront en mortier de ciment pour
les parois hourdées au mortier et en plâtre pour les parois hourdées au plâtre. Les rebouchages seront
tenus en retrait de 1 cm afin de permettre l’application du parement de finition.
Si les rebouchages ne donnent pas satisfaction au Maître d’Œuvre, ils seront refaits aux frais du présent lot
par l’entreprise désignée par le Maître d’Œuvre.
•
Finitions :
Les finitions seront à la charge du présent lot dans le cas où le percement est effectué dans une paroi
sur laquelle aucun lot assurant la finition n’interviendra (voir CCTP des lots concernés).
Dans ce cas les supports des finitions seront effectués au plâtre, la finition elle-même sera réalisée à l’aide
d’un revêtement strictement identique à celui de la paroi support du percement. Les finitions seront
effectuées sur toutes les faces vues.
Si les finitions ne donnent pas satisfaction au Maître d’Œuvre, elles seront refaites aux frais du présent lot
par l’entreprise désignée par le Maître d'Œuvre.
•
Saignées :
Elles seront réalisées à la rainureuse mécanique en ayant bien soin de sauvegarder les réseaux déjà
encastrés (remise en état aux frais du présent lot en cas de dommage) et sous contrôle du lot concerné par
les parois et du Bureau de Contrôle si les saignées son susceptibles d’affecter la tenue de la paroi.
•
Réseaux gravitaires sous dallage
Fourniture et pose du tube, réalisation de sorties en attente, réglage de la pente du tube, fourniture et pose
du grillage avertisseur ; prestations dues par le présent lot.
B.9.
PROTECTION DES MURS
L’entrepreneur du présent lot sera responsable des dégradations causées par brûlures sur les cloisons,
refends, doublages, etc... Une protection de type plaque ignifuge est nécessaire en cours de travaux pour
éviter les dégâts causés par les brasages des raccords et des tuyaux le long des parois.
B.10.
BRANCHEMENT ELECTRIQUE CLIM
L’entreprise devra prévoir a fourniture d’un contacteur-disjoncteur verrouillable en position fermée.
L’alimentation électrique jusqu’à ce contacteur incombe à l’électricien. Par contre, le titulaire du présent lot
aura à assurer le raccordement électrique des moteurs.
Il devra par ailleurs préciser en temps utile la puissance électrique qui lui est nécessaire.
Toute disjonction des moteurs de ventilateur sera signalée par relais et voyant défaut CLIM placé dans
l’armoire d’alimentation.
B.11.
CONDUITS ET GAINES
Les sections seront définies de manière à ce que la vitesse de circulation de l’air dans les conduits n’excède
pas 4 mètres/seconde. La perméabilité globale des conduits, joints compris, devra demeurer inférieure à 5
% du débit moyen. En conséquence, l’assemblage des éléments entre eux s’effectuera par coulisseau avec
utilisation d’un mastic d’étanchéité doublé d’une bande auto-adhésive aluminium.
Dans le but de réduire les transmissions phoniques par les trémies, les gaines devront être bloquées au
niveau de chaque plancher. Elles seront supportées par l’intermédiaire de cornières métalliques reposant sur
matériau anti-vibratile. Les traversées de dalles et murs comporteront des fourreaux anti-vibratiles en feutre.
Les conduits verticaux rigides seront en tôle d’aluminium, d’inox ou en PVC, fixation par colliers antivibratiles, y compris tous accessoires de raccordements, coudes, tés, raccords, registres d’équilibrage,
réduction, etc... L’étanchéité des raccordements devra être soignée, et exécutée avec un mastic spécial
VMC de consistance neutre vis-à-vis des matériaux voisins. La trémie de passage des gaines sera
obligatoirement comblée au plâtre sur l’épaisseur de la paroi traversée et désolidarisée du conduit par un
feutre . Les gaines horizontales seront rigides en PVC. Tous les accessoires seront de même nature. Les
gaines seront fixées par colliers sur plots en béton à poser sur la terrasse ou en combles, désolidarisées du
conduit par un feutre bitumé pour éviter les contacts métalliques, avec possibilité de réglage de hauteur pour
donner au conduit une pente de 5 mm/m vers les extracteurs pour évacuation des condensats.
Les gaines horizontales intérieures de distribution des pièces seront en acier galvanisé ou tubage flexible
aluminium exceptionnellement sur de courtes longueurs.
Elles seront utilisées pour les raccordements horizontaux entre bouches d’extraction et gaines verticales.
Les sorties en toiture terrasse seront assurées par tés-souche acoustiques avec jupe de couverture pour
étanchéité de la paroi traversée.
Les bouches terminales seront systématiquement raccordées par une longueur de 1 m de liaison souple
isolée acoustiquement.
B.12.
BRANCHEMENT ELECTRIQUE VMC
L’entreprise devra prévoir, pour le ventilateur, la fourniture d’un contacteur-disjoncteur verrouillable en
position fermée. L’alimentation électrique jusqu’à ce contacteur incombe à l’électricien. Par contre, le titulaire
du présent lot aura à assurer le raccordement électrique des moteurs.
Il devra par ailleurs préciser en temps utile la puissance électrique qui lui est nécessaire.
Toute disjonction des moteurs de ventilateur sera signalée par relais et voyant défaut V.M.C. placé dans
l’armoire d’alimentation.
B.13.
ESSAIS
CHAUFFAGE
L’entreprise adjudicataire a à sa charge les essais de fonctionnement de l’installation et la dépose et repose
des éléments défectueux. Le fonctionnement correct de la régulation doit être également vérifié.
Les essais de puissance seront réalisés lors de la première saison de chauffe. La réception définitive
n’interviendra qu’après vérification des températures obtenues qui devront être conformes aux exigences
réglementaires.
Lors des essais il sera procédé à la vérification de la conformité des installations aux Normes, règlements,
documents contractuels et notamment aux essais suivants :
•
températures obtenues dans les locaux
•
absence de bruit de circulation d’eau
A la suite de ces essais, un procès-verbal sera dressé par l’entrepreneur et transmis aux Maître d’Ouvrage,
Maître d’œuvre et Bureau de Contrôle en préalable aux essais officiels qui auront lieu lors de la réception.
CLIMATISATION
Lors des essais il sera procédé à la vérification de la conformité des installations aux Normes, règlements,
documents contractuels et notamment aux essais suivants :
•
températures obtenues dans les locaux
•
absence de bruit
•
filtres
•
etc.
VENTILATION
Les essais, qui auront lieu dès achèvement des travaux, sont à la charge du présent lot. Il sera procédé à la
vérification de la conformité des installations aux Normes, règlements, documents contractuels et notamment
aux essais suivants :
•
Débits d’air extrait ou insufflé,
•
Niveau sonore,
•
Caractéristiques des extracteurs,
•
Filtres,
•
Pression des appareillages,
•
Dispositif de sécurité.
A la suite de ces essais, un procès-verbal sera dressé par l’entrepreneur et transmis aux Maître d’Ouvrage,
Maître d’oeuvre et Bureau de Contrôle en préalable aux essais officiels qui auront lieu lors de la réception.
Les appareils et éléments d’installation défectueux seront déposés et remplacés.
B.14.
ETUDES ET PLANS EXECUTION DES OUVRAGES
L'entreprise devra l'étude de l'installation suivant les principes donnés ci-après, l'établissement avant travaux
des plans figurant les positions exactes des unités extérieures et intérieures, les commandes de régulation,
les bouches d’extraction, les caissons VMC… Il y figurera également le passage des liaisons frigorifiques,
bus de communication, condensats, conduits aérauliques… (liste non exhaustive)
Après travaux l'entreprise devra exécuter les plans de recollement de l'installation.
L'entreprise vérifiera la taille de l’unité extérieure en fonction du nombre et de la puissance des unités
intérieures afin de satisfaire les recommandations du constructeur.
Prestations comprenant toutes démarches et relations avec les services publics et frais nécessaires à
l'établissement des formules d'attestation de conformité.
Base de calcul bilan thermique :
•
Hiver : Extérieur -5°C
•
•
•
Intérieur +20°C
Eté :
Extérieur +35°C
Intérieur +26°C
A l'appui de sa soumission, l'entrepreneur remettra un tableau des caractéristiques du matériel choisi
comportant la puissance calorifique et frigorifique, ainsi que le niveau de puissance acoustique.
B.15.
INSTALLATION DE CHANTIER
Pendant la phase des travaux et jusqu’à la mise en fonctionnement de la nouvelle installation, le présent lot
devra respecter les recommandations de l’installation de chantier décrites dans Plan Général de
Coordination.
Le titulaire du présent lot chiffrera ce poste en prenant compte des sujétions qui en découlent.
B.16.
PIECES A FOURNIR AU BUREAU DE CONTROLE
L’entreprise devra fournir au bureau de contrôle de l’opération les éléments suivants pour avis ou
approbation :
• Dossier technique complet des installations
• PV de réaction au feu
• Plan d’installation pour avis (réseau d’alimentation en eau, production et distribution d’eau chaude,
distribution d’eau froide, évacuations, etc…)
• Types des éléments employés (puissance, caractéristiques, réaction au feu, etc.)
• Plan d’implantation des appareils
• Documents de conformité
B.17.
DOSSIER DES OUVRAGES EXECUTES
Après exécution des travaux, l’entreprise titulaire du présent lot devra fournir au Maître d’Œuvre, et Maître
d’Ouvrage les documents suivants :
Plans des ouvrages exécutés comprenant :
•
vue en plan avec implantation et repérage des appareillages, de passages des circuits de distribution
(implantation des canalisations, cheminement),
•
Documentations techniques des matériaux employés (avis techniques, agréments, etc...),
•
Documents d’utilisation et de maintenance des installations,
•
Exemplaire des conventions passées avec les services publics distributeurs.
•
Compte rendu d’essais sur bordereau COPREC N° 2 suivant indications brochure COPREC N° 1.
Le nombre d’exemplaires de chacun des documents ci-dessus sera de TROIS + un exemplaire
reproductible+ fichier informatique au format AUTOCAD.
C.
DESCRIPTION DES OUVRAGES
C.1.
DEPOSES ET MODIFICATIONS
C.1.1. DEPOSES
Position :
Ø
Installation existante
Description :
Avant le début des travaux de démolitions, le titulaire du présent corps d’état devra :
•
isoler les canalisations d’évacuation devenues inutiles
•
déposer les réseaux inutilisés
Evacuation du matériel déposé, évacuation des déblais causés par les opérations de dépose à la décharge
publique la plus proche autorisant ce genre de déchets, y compris manutention lourde ou légère.
Reprises des supports pour une finition propre (meulage, calfeutrement...), rebouchage des trous
occasionnés ou laissés par la dépose, sur les parois concernées, du matériel avec des matériaux
homogènes aux parois traitées. Finition soignée suivant prescriptions générales chapitre "percements et
saignées.
•
isolement de tous circuits du matériel à déposer ;
•
bouchonnage des canalisations devant rester en charge.
Les zones non concernées par les travaux suivant les différentes phases devront rester en fonctionnement
Nettoyage du chantier après dépose du matériel pour obtenir un local propre et net
Principales déposes :
Centrales de traitement d’air, unités intérieures et extérieures de climatisation, grilles, conduits aérauliques,
Globalement, ce sera tous les appareillages génie climatique et aérauliques, présents dans le bâtiment
existant.
Sujétion :
Tous ce qui concerne la reprise des supports et le rebouchage des trous occasionnés par la dépose
s’appliquera seulement aux parois non démolies.
La prestation comprend donc la modification et l’adaptation des avants existants pour maintenir le
fonctionnement de la zone hors travaux.
Se conférer au planning pour phasage des travaux entre les divers bâtiments.
C.1.2. MODIFICATION RESEAUX
Position :
Ø
Installation existante
Description :
Voir phasage des travaux dans les pièces Architectes.
L’entreprise devra assurer la continuité et la qualité du chauffage, du froid et de la ventilation du cinéma dans
les zones devant rester en service durant la durée des travaux.
Les travaux seront réalisés en site occupé avec maintient de fonctionnement de l’existant. Cela induit une
intervention simultanée sur les zones rénovées et les zones en attente de rénovation.
Les permutations de l’installation sur les alimentations provisoires et définitives seront réalisées en dehors
des horaires d’occupation du bâtiment. La coupure de courant ne devra pas dépasser 1 heure.
Il sera nécessaire de garantir l’installation pour obtenir le même fonctionnement pendant la durée des
travaux.
Démontage et remontage avant le début des travaux de démolition des canalisations de distribution et
d’évacuation des parties de construction devant rester en service durant la durée des travaux comprenant la
dépose des tuyaux, consoles, supports, fixations des lignes de distribution et d’évacuation passant
partiellement ou en totalité sur la zone concernée par les travaux et pouvant gêner le bon déroulement de
ceux-ci ;
Remontage provisoire en attente de leur mise en place définitive dans les nouveaux éléments de
construction, de façon à continuer d’alimenter les autres corps de bâtiment non intéressés par les travaux.
L’implantation des installations provisoires sera soigneusement étudiée avec tous les entrepreneurs pour ne
pas empêcher ou gêner les travaux de ceux-ci.
Ces travaux seront réalisés dans les mêmes conditions de sécurité et d’exécution que les travaux courants.
Les tuyauteries et conduits seront fixées solidement tout au long du parcours choisi, seront protégées
mécaniquement dans les parties exposées.
Le fonctionnement des installations devra être identique à ce qui existait avant travaux.
Sujétion :
Se conférer au planning pour phasage des travaux entre les divers bâtiments.
C.2.
TRAITEMENTS D’AIR CONDITIONNÉ SALLES DE CINEMA
C.2.1.
INSUFFLATION D’AIR NEUF SALLES DE CINEMA
Position :
Ø
Dans les volumes des cabines salle de cinéma
Description :
Fourniture d’un ensemble d’insufflation d’air neuf traité comprenant :
•
1 registre anti-gel à volet étanche + joints extérieurs
•
1 caisson filtre G4 + charbon actif
•
1 batterie à eau réversible
•
1 moto-ventilateur en caisson insonorisé
Tous les modules seront positionnés en sous-face des planchers haut des cabines par l’intermédiaire d’une
ossature métallique (support métallique à la charge du présent lot) avec des dispositifs anti-vibratiles adaptés
à fournir également par le présent lot.
Ce dispositif d’air neuf traité sera lié à son extracteur désigné (1 insufflation pour 1 extraction pour chacune
des salles) concernant le Marche / Arrêt / PV / GV via la sonde CO2 prévue.
► Caisson cubique insonorisé type MUB EC de chez SYSTEMAIR ou équivalent :
•
Débit adapté à chacune des salles de cinéma
•
Moteur EC à faible consommation électrique
•
100% régulable
•
Faible niveau sonore
•
Commande par signal 0-10V
•
Turbine à réaction
•
Protection thermique intégrée
•
Refoulement en ligne ou latéral
Raccordement électrique sur attente laissée à proximité par le lot Electricité.
Interrupteur de proximité cadenas., renvoi pos. O/F
Report des défauts moteurs depuis la protection moteur du caisson vers le tableau électrique de l’étage par
câble U 1000 R02V et pose sur ce tableau d’un voyant repéré pour signalisation visuelle.
L’entreprise prendra des dispositions concernant l’atténuation des sources de bruit (Interphonie entre étage,
bruits solidien, rayonné, ventilateur, écoulement du réseau) créées par les systèmes de ventilation.
Raccordements aux ventilateurs avec, minimum 2 ml de conduit acoustique insonorisé ou correction
acoustique au départ du réseau de conduits par panneaux autoportant type CLEANTEC de ISOVER de
manière à respecter les niveaux sonores en vigueur.
► Caisson porte-filtre adapté à la gaine
•
Fermeture et ouverture rapide
•
Adaptation directe à la gaine
•
2 étages de filtration possible
•
Caisson en tôle galvanisée
•
Filtre G4
•
Filtre à charbon actif
► Batterie mixte eau chaude et eau froide
•
Caisson en tôle galvanisé
•
Panneau démontable pour entretien de la batterie
•
Piquages de raccordement avec joints
•
Echangeur tube cuivre 2 ou 3 rangs, ailettes aluminium pas 2,5 mm, pression maximum 1000 kPa,
température maximum 150 °C
•
Tubes de raccordement
► Equipements de régulation
•
Automate / console déportée
•
Horloge programmable
•
Contrôle de la température de soufflage par sonde de gaine
•
Vanne motorisée 3 voies batterie à eau
► Fonction de sécurité
•
Contrôle encrassement filtre par dépressostat
•
Contrôle défaut de ventilation par dépressostat
•
Contrôle de fonctionnement de la sonde de température
•
Commande du registre antigel
•
Protection antigel par sonde de contact – ouverture vanne / arrêt ventilo
C.2.2.
CAPTEUR CO2 SALLES DE CINEMA
Position :
Ø
Dans salle de cinéma
Description :
Fourniture et pose de capteur CO2. Alimentation 24 V. Plage de mesure capteur 0 à 2000 ppm. Signal de
sortie 0-10 V proportionnel à la concentration ambiante mesurée. Temps de réponse 1 mn. Consommation
capteur < 2,5 W.
Installation murale dans le local desservi.
Hauteur de pose entre 1,5 m et 3,5 m.
Liaisons filaires entre capteur CO2 et centrale double flux
L’implantation des sondes dans les salles sera étudiée sur chantier.
C.2.3.
EXTRACTION AIR VICIE SALLES DE CINEMA
Position :
Ø
Sur le premier plateau de la terrasse technique
Description :
Fourniture d’un ensemble d’extraction d’air vicié des salles comprenant :
•
1 moto-ventilateur en caisson insonorisé y compris son support
•
1 tubage en conduit acier galvanisé du rejet d’air
Tous les caissons seront positionnés sur une ossature métallique (Ossature à la charge du présent lot) avec
des dispositifs anti-vibratiles adaptés à fournir également par le présent lot.
Ce dispositif d’extraction sera lié à son insufflateur désigné (1 insufflation pour 1 extraction pour chacune des
salles) concernant le Marche / Arrêt / PV / GV via la sonde CO2 prévue.
•
•
•
100% régulable
•
•
•
•
•
► Tubage des rejets d’air vicié sur les moto-ventilateurs d’extraction
Mise en place de conduit en acier galvanisé depuis le caisson jusqu'à la sous-face de la deuxième
plateforme technique de la terrasse. Raccordement étanche sur caissons d’extraction. Mise en place d’un
chapeau pare-pluie acier galvanisé en débouché terminal.
C.2.4.
CONDUIT AERAULIQUE POUR INSUFFLATION & EXTRACTION
Position :
Ø
Gaine type Fibair pour amortissement acoustique
Ø
Conduit en acier galvanisé
Description :
► Caisson de détente au soufflage, linéaire de raccordement au caisson de détente soufflage (1 ml
minimum), linéaire de raccordement à la reprise (1 ml minimum), raccordement sur les moto-ventilateurs
Fourniture et pose de conduits en panneaux de verre de verre autoportant 25 mm y compris découpe,
assemblage, étanchéité, fixations. Accessoires type tige filetée, profil en T et en U, etc.
Panneau Voile de verre / Alu : film aluminium 100 µm / 25 mm de laine minérale / voile de verre haute
vitesse. Conductivité thermique = 0,034 W/(m.K) à 10°C. Barrière vapeur externe / interne. Forte densité 85
kg/m³. Classement à la résistance au feu M0.
Conduit utilisé pour raccordement des unités intérieures aux différentes grilles.
L’entreprise se devra de réaliser des raccordements aux grilles en façonnant des coudes de faibles pertes de
charges singulières.
Les sections de ces conduits rectangulaires doivent être dimensionnés en fonction de la pression statique de
l’appareil. La somme « pertes de charge grilles + pertes de charge singulières + pertes de charges linéaires »
doit être inférieure à la « pression statique centrale double flux »
Un rapport longueur / hauteur = 0,50 sera pris en référence dans la fabrication des gaines fibair sauf pour les
passages gênants.
Vitesse d’air < 4 m/s
Réservation à la charge du présent lot.
Raccordements sur grilles reprise / soufflage et moto-ventilateur étanches
► Linéaire en parcours vide de contruction et hors éléments suivant contraintes acoustiques (grilles, motoventilateur, etc…)
Réseau circulaire en tôle d'acier galvanisé rigide. Accessoires équipés de joints d'étanchéités (joints dans
bords retournés pour des diamètres compris entre 125 mm à 315 mm, et joint bi-dureté pour des diamètres
compris entre 355 mm et 560 mm) et certifiés Classe C par essai conforme norme NF EN 12-237.
Epaisseur conduit conforme aux exigences de résistance NF XP 51-620. Acier galvanisé utilisé conforme
norme EN 10-142 (homogénéité de la galvanisation).
Conduits et accessoires conformes aux exigences dimensionnelles de fabrication norme EN 15-06.
Acier galvanisé, rigide comme flexible classé A1.
•
Pour traversées de dalles, liaison béton / conduit assurée par joint de traversée de dalle, permettant
d'amortir vibrations dans structures et émissions d'ondes sonores.
•
Utilisation partielle de conduits circulaires souples alu 12/10ème calorifugés M0 suivant impossibilité
de passage avec conduits rigides. Cheminement à soumette au BETM.
Réseaux avec tous accessoires nécessaires normalisés : tés de dérivation – réduction – coudes etc …
Tés de visites amovibles facilement accessibles et démontables pour faciliter les opérations d’entretien et de
nettoyage (notamment à chaque extrémité des conduits principaux verticaux ou horizontaux).
Evacuation siphonnée des condensats.
Toutes dispositions devront être prises pour éviter en tout point la formation de condensation ; isolation
thermique des réseaux circulant en ambiance froide.
Fixation sur mur par équerres métalliques avec interposition de plots souples pour désolidarisation
acoustique.
Des fourreaux seront prévus aux franchissements des murs et planchers.
Tous les conduits en volume non chauffés seront calorifugés avec de la laine de verre minérale. Toutes
dispositions devront être prises pour éviter en tout point la formation de condensation ;
Conduits en vide de construction ou en apparent en acier galva fixés sur supports métalliques rigides tous les
2 m avec embase largement dimensionnée pour une bonne tenue au vent. Une pente de 3 % sera donnée
vers le caisson pour récupération des condensats.
Sorties en terrasse technique par tés souches de diamètres appropriés revêtus intérieurement de fibre
minérale montés sur les souches réalisées par le corps d’état gros œuvre. Etanchéité due par l’entreprise
C.2.5.
GRILLE INTERIEURE SOUFFLAGE SALLES DE CINEMA
Position :
Ø
Pour le réseau de soufflage des salles de cinéma
Description :
Fourniture et pose de grilles intérieures double déflexion.
•
Montage sur caisson de détente façonné en Fibair
•
Prévoir toutes sujétions de fixation et d’étanchéité au caisson Fibair
•
Débit suivant plans.
•
Finitions dus par l’entreprise.
•
Indice Lw < NR 25 des grilles
•
Registre de réglage adapté aux grilles de soufflage, réglage à mouvement contra-rotatif en tôle
d’acier. Montage à l’aide de clips en S.
•
Grille de soufflage Teinte RAL 9005 (NOIR)
è Grille double déflexion type SC 102 D de chez ALDES
C.2.6.
GRILLE INTERIEURE REPRISE SALLES DE CINEMA
Position :
Ø
Pour le réseau de reprise des salles de cinéma
Description :
Fourniture et pose de grilles intérieures simple déflexion.
•
Montage en plafond, en applique murale directement sur le réseau d’extraction en Fibair
•
Prévoir toutes sujétions de fixation et d’étanchéité au réseau.
•
•
Réservations à la charge de l’entreprise
•
•
•
Registre de réglage adapté aux grilles de soufflage, réglage à mouvement contra-rotatif en tôle
d’acier. Montage à l’aide de clips en S.
•
Grille de reprise Teinte RAL 9005 (NOIR)
è Grille simple déflexion type SC 101 de chez ALDES
C.3.
EXTRACTION ET INTRODUCTION D’AIR CABINES
C.3.1.
INTRODUCTION D’AIR NEUF CABINES
Position :
Ø
Au niveau de toutes les cabines des salles de cinéma
Description :
Les grilles de prise d’air en façade ne sont pas à la charge du présent lot.
Fourniture et pose d’un dispositif d’introduction d’air neuf pour le fonctionnement des projecteurs
comprenant :
•
1 caisson filtre G4
•
1 linéaire de conduit aéraulique en Fibair pour l’atténuation acoustique
•
1 grille intérieure métallique double déflexion (du même type que les grilles de soufflage dans les
salles de cinéma, teinte blanche)
Prévoir toutes sujétions de fixation et d’étanchéité au conduit Fibair
Fixations des éléments en sous-face des planchers hauts des cabines.
Registre de réglage adapté aux grilles de soufflage, réglage à mouvement contra-rotatif en tôle d’acier.
Montage à l’aide de clips en S.
C.3.2.
EXTRACTION D’AIR VICIE PROJECTEURS CABINES
Position :
Ø
Au niveau de tous les projecteurs des cabines salles de cinéma
Description :
Fourniture et pose d’un dispositif d’extraction d’air vicié des projecteurs comprenant :
•
1 ventilateur de gaine circulaire
•
1 linéaire de conduit aéraulique en Fibair pour l’atténuation acoustique
► Ventilateur de gaine type VGC-VENT V de chez VIM ou équivalent :
•
Pression adaptée au réseau
•
Enveloppe en tôle d’acier galvanisé
•
Turbine centifuge métallique à réaction
•
Débit suivant plan BETM
•
Moteur à rotor extérieur IP44, classe B, protection thermique intégrée à réarmement automatique
► Conduit en acier galvanisé depuis le projecteur vers les débouchés extérieurs suivant plan BETM
Fixations adaptées des éléments aux parois du bâtiment.
Mise en place d’un chapeau pare-pluie acier galvanisé en débouché de toiture.
C.3.3.
SILENCIEUX CYLINDRIQUES
Position :
Ø
Pour les extractions des projecteurs cabines 1 & 2
Description :
Fourniture et pose de silencieux cylindrique pour le rejet d’air vicié projecteur cabines 1 et 2.
•
Conduit semi-rigide
•
Atténuations acoustiques testées NF EN ISO 7235.
•
Pour attenuation acoustique terminale dans les réseaux
•
Longueur 1 m
•
Conduit en aluminium double peau
•
Intérieur perforé
•
Isolant d’épaisseur 25 mm, 16 kg/m³ de densité
•
Classement au Feu M0
C.4.
CLIMATISATION DETENTE DIRECTE
C.4.1.
UNITES EXTERIEURES REVERSIBLES
Position :
Ø
ème
En terrasse technique sur le 2
plateau
Description :
GENERALITES
Le respect de la norme NF EN 378-1 (Limite de charge de fluide frigorigène) implique la mise en place
de plusieurs groupes extérieurs.
1 groupe extérieur pour :
•
Les salles de cinéma
•
Les cabines
•
Les autres locaux
Les unités extérieures seront assemblées, testées et chargées en usine en fluide R410A.
Chaque unité extérieure comportera les éléments principaux suivants :
•
carrosserie en tôle galvanisée revêtue d'une résine polypropylène imperméable
•
échangeur fluide frigorigène / air en cuivre et ailettes aluminium revêtues d'un film de résine
anticorrosion
•
Moto-Ventilateurs de type hélicoïdal à plusieurs vitesses disposant de 80 Pa de pression statique
externe
•
Compresseurs de type spiro-orbital de fabrication DAIKIN équipés de séparateurs d'huile avec
équilibrage du niveau entre compresseurs
•
Ensemble de platines électroniques permettant le contrôle du système et la communication avec les
unités intérieures
•
Ensemble de vannes d'arrêt frigorifiques pour le raccordement des canalisations
Les groupes extérieurs seront posés directement sur les caillebotis du plateau technique. Ils seront à
implanter de façon à équilibrer les charges sur l’ossature métallique porteur crée par le lot GrosOeuvre. Le
titulaire du présent lot devra également l’interposition de plots anti-vibratiles en caoutchouc adaptés entre le
groupe et le support crée. Leurs emplacements seront calpinés en fonction des interdistances fournies par le
constructeur.
Raccordement électrique des groupes extérieurs sur attente laissée par le lot Electricité à proximité.
Prestations comprenant toutes sujétions de Manutention lourde et légère
Un interrupteur de proximité pour chacun des unités extérieures mise en place sera prévu.
CHASSIS ET HABILLAGE
Chaque unité extérieure reposera sur un châssis de profilés métalliques renforcés sur lequel viendront
s'adapter des panneaux rigides en acier revêtus d'une résine polypropylène imperméable, démontables, pour
faciliter un accès à tout l'équipement intérieur.
Le faible poids et les dimensions réduites des unités extérieures faciliteront l'installation et limiteront les
charges au sol.
COMPRESSEURS
Les compresseurs seront de type hermétique Scroll de fabrication DAIKIN. L'un d'entre eux sera contrôlé par
Inverter et permettra d'étager les montées en puissance afin de s'adapter précisément aux besoins
thermiques des locaux et d'éviter les surintensités au démarrage.
Ils seront dotés d'un moteur à courant continu et d'aimants néodymium permettant de garantir un rendement
énergétique élevé. Les moteurs seront refroidis par les gaz d'aspiration et protégés par des sondes
thermiques.
Une fonction d'équilibrage des temps de fonctionnement des compresseurs permettra d'en prolonger la
durée de vie.
Chaque unité extérieure disposera d'une fonction de sauvegarde de puissance permettant, en cas de
dysfonctionnement d'un des compresseurs, d'activer la pleine capacité des autres compresseurs afin
d'assurer une puissance minimum, le temps du dépannage.
ECHANGEUR DE CHALEUR
Les échangeurs de chaleur seront constitués de tubes cuivre sertis sur des ailettes en aluminium protégées
par un film de résine anticorrosion.
VENTILATEUR
Chaque unité extérieure sera équipée d'un ventilateur de type hélicoïde à moteur à courant continu à haut
rendement. La technologie Inverter permettra de faire varier la vitesse de rotation du moteur afin de limiter la
consommation électrique de cet élément.
Les grilles de refoulement situées à la sortie d'air permettront de limiter les pertes de charge et de garantir
une pression statique externe de 80 Pa.
CIRCUIT DE REFRIGERANT, SYSTEME DE RECUPERATION D'HUILE
Le circuit de réfrigérant comportera principalement une bouteille récupératrice de liquide, des vannes d'arrêt
liquide et gaz pour le raccordement des tuyauteries, une vanne quatre voies permettant, selon les besoins, la
réversibilité de l'installation.
Un système d'équilibrage du niveau d'huile entre les compresseurs assurera une bonne lubrification de ces
derniers. L'unité extérieure sera également dotée d'un système de récupération d'huile assurant un
fonctionnement stable sur de grandes longueurs de canalisations frigorifiques.
Les raccordements frigorifiques aux unités extérieures devront être brasés pour assurer une parfaite
étanchéité.
TUBAGES DES REJETS D’AIR VICIE
L’entreprise devra tuber les rejets d’air vicié de tous les groupes extérieurs jusqu’au faîtage des toitures
avoisinantes. Fixations adaptées aux parois du bâtiment.
MISE EN SERVICE DE L’INSTALLATION
è Unité extérieure du type RXYQxxPx de marque DAIKIN (COP minimal : 3,69 / EER minimal : 3,02)
C.4.2.
UNITES INTERIEURES REVERSIBLES
Position :
Ø
Mural pour l’ensemble des locaux à traiter
Description :
GENERALITES
Les unités intérieures seront toutes spécifiquement conçues pour fonctionner avec le fluide frigorigène
R410A. Chacune sera équipée des éléments essentiels suivants :
•
un échangeur thermique fluide frigorigène / air en cuivre et ailettes en aluminium
•
un moto-ventilateur à entraînement direct
•
une vanne de détente électronique motorisée pas à pas
•
un filtre longue durée lavable
•
un dispositif d'évacuation des condensats
•
un système de contrôle électronique
Y compris toutes sujétions de fixations, etc…
Pompe de relevage si pas de possibilités d’évacuation gravitaire des condensats
Toutes ces unités devront être adressées différemment.
Raccordement électrique des unités intérieures sur attente laissée par le lot Electricité à proximité.
DESCRIPTION
Les unités intérieures seront sélectionnées en fonction des besoins thermiques des locaux et des contraintes
d'installation.
Fourniture et pose d’unités intérieures de climatisation réversibles du type :
•
Modèle mural
Y compris toutes sujétions de fixations, etc…
Appareils comprenant également :
•
Commande infrarouge par volume
•
Pompe de relevage si pas de possibilités d’évacuation gravitaire des condensats
Toutes ces unités devront être adressées différemment.
Raccordement sur attente électrique laissée par le lot Electricité.
Elle sera pilotée par une télécommande infrarouge.
Les enveloppes des unités intérieures des salles de cinéma devront avoir une teinte de couleur noire.
Le présent lot doit prévoir les dispositions pour aboutir à ce résultat.
è Modèle Mural froid seul du type FTXS de marque DAIKIN
C.4.3.
EQUIPEMENTS COMPLEMENTAIRES
Position :
Ø
Dans bureau au RDC pour installation VRV
Description :
Une commande centralisée, alimentée en 220V, permettra de contrôler et de piloter à distance l'ensemble
des unités intérieures.
Elle disposera notamment des fonctionnalités suivantes :
•
Ecran tactile, affichage couleur
•
Configuration par zones
•
Identification des unités intérieures par l'icône correspondant au modèle
•
Marche/Arrêt général, individuel ou par zone
•
Modification du point de consigne individuel ou par zone
•
Changement de mode de fonctionnement : chauffage, rafraîchissement ou automatique
•
Programmation horaire individuelle ou par zone (sur une année)
•
Fonction de limite de la température intérieure été/hiver hors occupation
•
Alarme et identification des défauts des unités extérieures et unités intérieures
•
Surveillance et commande à distance via une connexion internet et courrier électronique (en option)
•
Division proportionnelle de puissance pour comptage énergétique (en option)
•
Restriction d'utilisation des télécommandes individuelles
•
Historique de fonctionnement : défauts et modification de paramètres
•
Protection par mot de passe
Elle permettra de piloter jusqu'à 64 groupes d'unités intérieures (128 avec l'option DIII Net Plus) ou alors un
maximum de 10 groupes extérieurs VRV (20 avec l'option DIII Net Plus), au moyen d'un bus 2 fils raccordés
aux unités extérieures (longueur maximum 1000m).
è Commande centralisée type I-Touch Controller (référence DCS601C51) de marque DAIKIN,
C.4.4.
REGULATION ET SECURITE
Position :
Ø
Pour les unités intérieures de la cafétéria et les salles de cinéma
Description :
Le dispositif de régulation comprendra la mise en place d'une sonde de température d'ambiance de type
KRCS01-1 de marque DAIKIN pour chaque unité intérieure.
Les locaux (sauf les locaux techniques en froid seul) ne seront pas équipés de commande à distance.
Aucuns thermostats ou assimilés seront installés dans l’agence.
Les sondes de température seront intégrées dans les colonnes techniques fournies et posées par le lot
Electricité. Le titulaire du présent lot devra toutes les sujétions pour la pose de la sonde dans la colonne. La
liaison filaire devra cheminer en pose non apparente.
La sonde devra être placée hors rayonnement d’une source de chaleur (lampe, dégagements calorifiques
d’un éléments, etc…) y compris courant d’air et ensoleillement.
Cheminements des éléments sur chemins de câble adaptés.
De plus, les dispositifs de sécurité suivants équiperont l'unité extérieure évitant tout fonctionnement
préjudiciable à l'installation : pressostat haute pression, fusibles, résistance de préchauffage de carter, douille
fusible, protection de surintensité de l'Inverter et minuterie anti court-cycle.
è Commandes à distance de type BRC de marque DAIKIN
C.4.5.
LIAISONS FRIGORIFIQUES ET ACCESSOIRES ATTENANTS
Position :
Ø
En plénum de faux-plafond, dans vide de construction et derrière doublage attachés par colliers
adaptés aux parois du bâtiment pour les liaisons frigorifiques. Suivant plans d’execution de
l’entreprise
Description :
Les raccordements entre l'unité extérieure et les unités intérieures seront effectués avec des liaisons cuivre
de faible diamètre (qualité frigorifique), isolées séparément.
Le réseau frigorifique devra respecter les longueurs maximales de tuyauterie autorisées :
•
165 m de longueur réelle entre l'unité extérieure et l'unité intérieure la plus éloignée
•
90 m de dénivelé entre l'unité extérieure et l'unité intérieure plus basse
•
90 m de longueur entre le premier raccord REFNET (à partir de l'unité extérieure) et l'unité intérieure
la plus éloignée sur le réseau.
•
15 m de dénivelé entre les unités intérieures
•
1000 m de longueur réelle cumulée sur l'ensemble du réseau
Les différentes dérivations seront assurées par des raccords REFNET de type JOINT (dérivation) ou
HEADER (collecteur), fabriqués par DAIKIN.
Chemins de câble
Les liaisons frigorifiques chemineront sur des chemins de câble
Fourniture et pose de chemin de câble en acier galvanisé perforé non couvert
Y compris accessoires de fixation, d'angles et de raccordement tel que :
•
consoles acier galvanisé
•
virages
•
changements de plan
•
éléments en croix en té
•
pendards
Sorties en terrasse technique par crosse en acier galvanisé appropriés montées sur les souches réalisées
par le corps d’état gros œuvre. Etanchéité due par l’entreprise
Sujétions :
Les réservations principales seront réalisées par le lot gros œuvre.
C.4.6. CIRCUITS ELECTRIQUES
Position :
Ø
Depuis armoire électrique vers groupes extérieurs
Description :
Installation VRV
L'unité extérieure sera alimentée en triphasé 400V + Neutre + Terre. (Fourniture et pose de câble R02V
depuis le tableau vers les groupes extérieurs au lot Electricité)
Les unités intérieures seront alimentées indépendamment du groupe en monophasé 220V + Neutre + Terre.
Les unités intérieures seront alimentées indépendamment du groupe en monophasé 220V + Neutre + Terre.
(Fourniture et pose de câble R02V depuis le tableau vers les groupes extérieurs au lot Electricité)
Une liaison bus (série/parallèle) une paire, non polarisée, blindée assurera la communication entre l'unité
extérieure et les unités intérieures puis entre les unités intérieures et les télécommandes.
C.4.7.
EVACUATION DES CONDENSATS
Position :
Ø
Entre les unités intérieures et les réseaux eaux usées / pluviales à proximité
Description :
L'évacuation des condensats sera réalisée par un réseau PVC diamètre 32 collé compris supports,
fixations et toutes sujétions de pose et de raccordement pour les parties gravitaires
Les raccordements sur les réseaux E.U.et E.P seront à la charge du présent lot. Raccordement sur
réseaux E.U par l’intermédiaire d’un double-siphon.
Un contact d’asservissement d’une pompe de relevage des condensats sera prévu sur les unités
intérieures.
Sujétions :
L’entreprise prévoira des pompes de relevage de condensat en fonction de la configuration du réseau
uniquement et en dernier recours si l’évacuation gravitaire est impossible à réaliser.
Les condensats des consoles seront raccordés par les attentes EU laissées par le lot plomberie à
proximité.
C.5.
RIDEAUX D’AIR CHAUD ELECTRIQUE
Position :
Ø
Pour les entrées principales coté Rue Porte de France
Description :
Fourniture et pose de rideaux d’air électrique :
•
Thermostat de sécurité
•
Fixation au plafond
•
Carrosserie métallique, peinture RAL 9002.
•
Modèles apparents : flasques latéraux en polycarbonate incombustible (V0).
•
Ventilateurs tangentiels.
•
Thermostat de sécurité intégré.
•
Résistances blindées en acier cuivré, ailettes spiralées
•
Puissance 5/10 kW apparent : pilotage d’un ou plusieurs rideaux par le boîtier (réf. 611527).
C.6.
PRODUCTION PRE-TRAITEMENT AIR NEUF SALLE DE CINEMA
C.6.1.
POMPE A CHALEUR
Position :
Ø
ème
En toiture-terrasse sur le 2
plateau
Description :
La production de froid et de chauffage sera assurée par un groupe d'eau glacée Pompe à Chaleur à
condensation par air avec une technologie compresseur de type Scroll optimisé au R410A.
En mode Froid : Le régime d'eau pourra être compris entre +5°C (-10°C avec option OPZL) et +20°C pour
une température extérieure comprise entre 0°C (-15°C avec option kit toute saison) et +43°C.
En mode Chaud : Le régime d’eau pourra être compris entre +25°C et +50°C pour une température
extérieure comprise entre -10°C et +21°C.
Ce groupe, revêtu d'une peinture polyester sur acier galvanisé, sera équipé d’1 ou 2 circuits frigorifiques
suivant sa taille qui comprendra :
•
2 compresseurs Scroll par circuit frigorifique
•
1 évaporateur à plaques brasées équipé de raccords Victaulic,
•
1 contrôleur de débit d’eau monté
•
1 filtre à tamis (maille 1mm) fourni en kit
•
1 condenseur avec revêtement PE à ailettes gaufrées
Le refroidisseur de liquide répondra à la norme CE et sera garantie 3 ans pièces (y compris
compresseurs), dont 2 ans main d'œuvre (hors diagnostic) si la mise en service est réalisée par le
constructeur. Le constructeur possédera la certification ISO 9001 et ISO 14001.
La PAC sera posée directement sur les caillebotis du plateau technique. Elle sera à implanter de façon à
équilibrer les charges sur l’ossature métallique porteur crée par le lot Gros Oeuvre. Le titulaire du présent lot
devra également l’interposition de plots anti-vibratiles en caoutchouc adaptés entre le groupe et le support
crée. Leurs emplacements seront calpinés en fonction des interdistances fournies par le constructeur.
Raccordement électrique des groupes extérieurs sur attente laissée par le lot Electricité à proximité.
Prestations comprenant toutes sujétions de Manutention lourde et légère
Un interrupteur de proximité pour le groupe extérieur sera prévu.
Compresseur
Compresseur scroll hermétique avec :
•
modulation de puissance et à variation de fréquence
•
une résistance de carter
•
un mécanisme anti-coup de liquide
Circuit frigorifique
Le circuit frigorifique sera optimisé au R410A, déshumidifié, tiré au vide et testé sous pression. Il sera
chargé en R410A et le groupe testé sur banc d'essai.
Module hydraulique
Les composants suivants seront montés en usine et intégrés au refroidisseur :
•
Filtre à tamis
•
Contrôleur de débit
•
Vanne d'arrêt et d'équilibrage
•
Vase d'expansion
•
Pompe simple ou pompe double ou pompe simple forte pression
•
Purgeur
•
Vanne de sécurité
•
Manomètre
•
Vanne d'isolement
•
Prise de pression hydraulique
L’ensemble des tuyauteries et organes hydraulique seront tracés par un cordon chauffant.
Caractéristiques techniques
En standard, le refroidisseur sera équipé d'un contrôleur de débit d’eau.
Référence
EWYQ 064 BAWP
Puissance nominale frigorifique (kW) mini. - nom. -maxi
13 – 63 - 75
Puissance nominale chauffage (kW) mini. - nom. -maxi
12 – 63 - 75
Puissance absorbée mode froid (kW)
Puissance absorbée mode chaud (kW)
Plage de puissance mini.- maxi.
26.7
21
25% - 120%
Dimensions HxLxP (mm)
1684x2980x780
Poids de la machine (kg)
730
Poids en fonctionnement (kg)
738
Nombre de compresseur
6
Nombre de compresseur inverter
2
Nombre de circuit
2
Nombre d’échangeur à plaque Eau
2
Puissance sonore (dBA)
78
Volume d’eau minimum aux conditions nominales (l)
76
Caractéristiques nominales données aux conditions suivantes :
Mode Froid :
Régime d'eau : 7°C/12°C
Température extérieure : + 35°C
Mode Chauffage :
Régime d’eau : 45°C/40°C
Température extérieure : +7°C
MISE EN SERVICE DE L’INSTALLATION
Une fois l'installation terminée, un technicien Daikin assurera la mise en service du matériel en présence
de l'installateur.
La mise en service comportera :
•
le contrôle des circuits frigorifiques et électriques
•
la mise en route de l'installation
•
paramétrages
•
vérification du bon fonctionnement de l'ensemble
Un exemplaire du procès-verbal de la mise en service sera remis, le jour même, par le constructeur à
l'installateur.
è Groupe extérieur eau glacée type EWYQ-BAWP de chez DAIKIN
C.6.2.
SYSTEME DE SECURITE P.A.C
Position :
Ø
Sur le circuit frigorifique attenant au groupe extérieur eau glacée
Description :
Le circuit frigorifique comportera :
•
Relais de surintensité pour les ventilateurs
•
Relais de surintensité pour la pompe
•
Module de protection électronique du compresseur
•
Protecteur d’inversion de phase
•
Contacteur de débit
•
Protections thermiques de décharge
•
Protection contre le gel
•
Sécurité basse pression
•
Soupape de décharge
•
Pressostat haute pression
C.6.3.
REGULATION P.A.C
Position :
Ø
Attenant au groupe extérieur eau glacée
Description :
La régulation sera réalisée par un automate à écran graphique large. Celui-ci gérera un point de consigne
de sortie d'eau.
•
Double point de consigne
•
programmation hebdomadaire
•
Loi d’eau en chauffage
•
Abaissement sonore Nocturne avec option en mode chauffage
•
maître / esclave de contrôle jusqu'à 16 modules
•
historique de fonctionnement de l'unité
C.6.4.
SPECIFICATIONS ELECTRIQUES P.A.C
Position :
Ø
Depuis armoire électrique vers groupe extérieur
Description :
Le groupe équipé de son sectionneur possédera un contrôleur d'ordre de phase.
Alimentation électrique: Triphasé 400 V, 50 Hz, terre (sans neutre). (Fourniture et pose de câble R02V depuis
le tableau vers le groupe extérieur au lot Electricité)
Une alimentation monophasée 220V, 50Hz, 1N, indépendante sera nécessaire pour l’alimentation du traceur
antigel de la batterie d’évaporateur. (Fourniture et pose de câble R02V depuis le tableau vers le traceur au lot
Electricité)
C.6.5.
ACCESSOIRES P.A.C
Position :
Ø
Attenant au groupe extérieur eau glacée
Description :
Accessoires
Afin de s'assurer du bon fonctionnement du groupe d'eau glacée, il est nécessaire de :
•
prévoir l'installation d'un contrôleur de débit d'eau
•
prévoir un sectionneur principal
•
prévoir un filtre à tamis (1,5 mm) en amont de l'évaporateur
•
prévoir des manomètres en amont et en aval de l'échangeur
Préconisations
Afin de s'assurer du bon fonctionnement du groupe d'eau glacée, il est nécessaire de :
•
prévoir un volume d'eau minimum dans le système (suivant données constructeur)
•
respecter les plages de débits d'eau côté évaporateur
•
respecter la pression maximale de service de 10 bar
•
respecter les espaces de service et de fonctionnement
•
respecter les spécifications concernant la qualité de l'eau fournies par le constructeur
C.6.6. RESEAUX DE DISTRIBUTION P.A.C
C.6.6.1
RESEAUX TUBE ACIER P.A.C
Position :
Ø
Entre Batterie à eau insufflation d’air neuf salles cinéma et groupe PAC en toiture-terrasse
Description:
Emploi de tube acier sans soudure NFA 49 115
Tubes équipés d’un calorifugeage par mousse synthétique d’épaisseur adaptée type Armaflex XG ou
équivalent, classé M1. Manchon isolant revêtu d’une couche d’aluminium anti-UV (recouvrement adhésif)
pour installations extérieures
Supports particuliers au réseau et fixés à l’ossature du bâtiment. Ces supports seront métalliques en profils
serrurier soudés traités antirouille + peinture de finition.
Les dilatations seront réalisées à l’aide de compensateurs de dilatation métalliques.
Configuration du réseau permettant la vidange totale des tronçons et la libre dilatation.
Création de points fixes et de lyres ou Z de dilatation dans le cas ou un compensateur métallique n’est pas
indispensable (faible longueur de dilatations).
Les appuis glissants seront réalisés à l’aide de tés soudés sur le tube et sera guidé pour glissement par deux
cornières soudées de part et d’autre. Un ensemble de vannes d’isolement, purgeurs d’air et vidanges pour
chaque piquage de batterie d’eau des dispositifs d’insufflation d’air neuf des salles de cinéma.
Purges d’air en toutes parties hautes par purgeur d’air automatique sur séparateur d’air.
Traitement antirouille des réseaux.
Repérage sur protection du calorifuge par bague de couleur selon norme NF X 08 100 avec indication du
sens du fluide.
Température de service du réseau : de +4°C à +50°C
Pression de service : 10 bars
C.6.6.2
VANNE D’ISOLEMENT P.A.C
Position :
Sur le réseau aller / retour entre Groupe extérieur et batteries à eau insufflation d’air neuf salles
Description :
Fourniture et pose de vanne à boisseau sphérique 100% du DN pour application génie climatique :
•
Corps en laiton CW 617N nickelé extérieur, brut intérieur.
•
Bille en laiton CW 617N chromé dur et poli.
•
Tige inéjectable avec 2 joints O-Ring et bague PTFE antifriction.
•
Siège en PTFE.
•
Poignée de manoeuvre en aluminium.
Raccordement sur canalisation par vissage.
Les vannes d’isolement seront aisément accessibles.
è Vanne type 381 de chez LRI ou équivalent
C.7.
VENTILATION MECANIQUE CONTROLEE
C.7.1.
BOUCHE D’EXTRACTION AUTOREGLABLE STANDARD
Position :
Ø
Suivant plans BETM
Description :
Fourniture et pose de bouche autoréglable esthétique assurant le maintien des débits d'air extraits dans une
large plage de pression (50-160 Pa). DN 125 mm avec joint Roll'In pour assurer l'étanchéité. Design inédit
sans grille pour une parfaite intégration. Débits modifiables et réglables sur chantier. Composée de 3 parties :
une platine technique, un régulateur, une face avant amovible.
Cette extraction sera assurée par des grilles ou des diffuseurs de la gamme, adaptés au débit et aux
contraintes de la pièce.
Montage de la bouche dans manchette tôle à joint mousse avec collerette et contre collerette vissée
Raccordement au conduit rigide d’extraction par conduit souple isolé acoustiquement
Débit suivant plan BETM.
Les percements des parois, mise en place des manchettes et finitions sont dus par le présent lot.
è Bouche d’extraction type BAP’SI Ø125 de marque ALDES ou équivalent
C.7.2.
GRILLE INTERIEURE CAFETERIA
Position :
Ø
Pour le réseau VMC de la cafétéria
Description :
Fourniture et pose de grilles intérieures simple déflexion.
•
Montage en applique murale directement sur le réseau d’extraction
•
Prévoir toutes sujétions de fixation et d’étanchéité au réseau.
•
•
•
•
•
Module de régulation suivant débit plan BETM
•
Teinte blanc
è Grille simple déflexion type SC 101 + Module de régulation de chez ALDES
C.7.3.
CONDUITS CIRCULAIRE ACIER GALVANISE
Position :
Ø
En faux-plafond, en apparent et en vide de construction.
Description :
Réseau principal circulaire en tôle d'acier galvanisé rigide. Accessoires équipés de joints d'étanchéités (joints
dans bords retournés pour des diamètres compris entre 125 mm à 315 mm, et joint bi-dureté pour des
diamètres compris entre 355 mm et 560 mm) et certifiés Classe C par essai conforme norme NF EN 12-237.
•
suivant contraintes acoustiques, réseau équipé d'un piège à sons circulaire avec ou sans baffle, ou
rectangulaire à baffles.
•
bouches d'extraction raccordées au réseau principal par l'intermédiaire d'un conduit flexible M0.
•
•
acoustique.
C.7.4.
CONDUIT DE VENTILATION SOUPLE INSONORISE
Position :
Ø
Raccordements terminaux bouches.
Description :
Fourniture et pose de conduits flexibles souples insonorisée classé M0 y compris fixation, percement des
parois, rebouchage soigné, étanchéité à l’air, façonnage, coupes et raccords.
Raccordement par mastic étanche spécial et bande aluminium adhésive.
C.7.5.
CAISSON D’EXTRACTION
Position :
Ø
er
En toiture-terrasse 1 plateau et cabine salle 6
Description :
Les caissons seront soit :
•
positionnés en sous-face des planchers haut de la cabine par l’intermédiaire d’une ossature
métallique (support métallique à la charge du présent lot) avec des dispositifs anti-vibratiles adaptés
à fournir également par le présent lot
•
positionnés sur une ossature métallique en terrasse technique (Ossature à la charge du présent lot)
avec des dispositifs anti-vibratiles adaptés à fournir également par le présent lot.
•
•
•
100% régulable
•
•
•
•
•
► Tubage des rejets d’air vicié sur le moto-ventilateurs d’extraction en terrasse technique
plateforme technique de la terrasse. Raccordement étanche sur caissons d’extraction. Rejet d’air vicié en
vrac. Mise en place d’un chapeau pare-pluie acier galvanisé en débouché terminal.
► Tubage des rejets d’air vicié sur le moto-ventilateurs d’extraction en cabine salle 6
Mise en place de conduit en acier galvanisé depuis le caisson jusqu'au débouché extérieur en toiture.
Raccordement étanche sur caissons d’extraction. Mise en place d’un chapeau pare-pluie acier galvanisé en
débouché terminal.
C.8.
CLAPET COUPE-FEU
Position :
Entre chaque niveau et aux franchissements des parois des locaux à risques particuliers
Description :
Fourniture et pose de Clapet coupe feu 1h circulaire (ou rectangulaire suivant cas échéant), titulaire d’un PV
d’essais délivré par un laboratoire agréé.
Déclenchement par fusible 70°C.
Contrôle de position de sécurité (fermé) par contact fin de course
Accès par trappe de visite en faux plafond posée par le lot faux plafond
Le clapet sera monté au droit de la paroi dans la réservation du lot gros œuvre cotée et positionnée sur plans
par le présent lot
Etiquette gravée en noir sur fond rouge avec mention « CCF » collée sous le faux plafond à l’emplacement
de la trappe
Diamètre égal à celui du conduit ou réductions adaptées
Marque ISONE circulaire ALDES (Ø suivant configuration) ou équivalent
Marque ISONE rectangulaire ALDES (section suivant configuration) ou équivalent
C.9.
VENTILATION CUISINE
C.9.1.
INSUFFLATION D’AIR NEUF CUISINE
Position :
Ø
Dans la reproduction RDC
Description :
Fourniture d’un ensemble d’insufflation d’air neuf traité comprenant :
•
1 registre anti-gel à volet étanche + joints extérieurs
•
1 caisson filtre G4 + charbon actif
•
1 batterie à eau réversible
•
1 moto-ventilateur en caisson insonorisé
Tous les modules seront positionnés en sous-face des planchers haut par l’intermédiaire d’une ossature
métallique (support métallique à la charge du présent lot) avec des dispositifs anti-vibratiles adaptés à fournir
également par le présent lot.
Ce dispositif d’air neuf traité sera lié à son extracteur désigné (1 insufflation pour 1 extraction pour chacune
des salles) concernant le Marche / Arrêt / PV / GV.
•
•
•
100% régulable
•
•
•
•
•
► Caisson porte-filtre adapté à la gaine
•
Fermeture et ouverture rapide
•
Adaptation directe à la gaine
•
2 étages de filtration possible
•
Caisson en tôle galvanisée
•
Filtre G4
•
Filtre à charbon actif
► Batterie mixte eau chaude et eau froide
•
Caisson en tôle galvanisé
•
Panneau démontable pour entretien de la batterie
•
Piquages de raccordement avec joints
•
Echangeur tube cuivre 2 ou 3 rangs, ailettes aluminium pas 2,5 mm, pression maximum 1000 kPa,
température maximum 150 °C
•
Tubes de raccordement
► Equipements de régulation
•
Automate / console déportée
•
Horloge programmable
•
Contrôle de la température de soufflage par sonde de gaine
•
Vanne motorisée 3 voies batterie à eau
► Fonction de sécurité
•
Contrôle encrassement filtre par dépressostat
•
Contrôle défaut de ventilation par dépressostat
•
Contrôle de fonctionnement de la sonde de température
•
Commande du registre antigel
•
Protection antigel par sonde de contact – ouverture vanne / arrêt ventilo
C.9.2.
EXTRACTION CUISINE
Position :
Ø
Sur le premier plateau de la terrasse technique
Description :
Fourniture d’un caisson d’extraction fumée cuisine à réaction comprenant :
•
1 interrupteur de proximité cadenassable pré-monté
•
Insolation acoustique double peau
•
2 vitesses
•
Caisson en tôle d’acier galvanisé avec brides de raccordement amont / aval et trappes de visite
•
Support moteur en plaques acier galvanisé, moteur à pattes fixé sur deux montants, ensemble
plaque/support/turbine démontable
•
Turbine type centrifuge à réaction, en acier galvanisé, équilibrée dynamiquement, accouplement
direct sur l’arbre du moteur,
•
1 tubage en conduit acier galvanisé du rejet d’air
Caisson positionnés sur l’ossature métallique des caissons des salles avec des dispositifs anti-vibratiles
adaptés à fournir par le présent lot.
Ce dispositif d’extraction sera lié à son insufflateur désigné
Caisson type DEFUMAIR de chez France AIR ou similaire.
► Tubage des rejets d’air vicié sur les moto-ventilateurs d’extraction
plateforme technique de la terrasse. Raccordement étanche sur caissons d’extraction. Mise en place d’un
chapeau pare-pluie acier galvanisé en débouché terminal.
C.9.3.
CONDUIT AERAULIQUE POUR EXTRACTION FUMEE CUISINE
Position :
Ø
Conduit en acier galvanisé
Description :
Réseau circulaire en tôle d'acier galvanisé rigide. Accessoires équipés de joints d'étanchéités (joints dans
bords retournés pour des diamètres compris entre 125 mm à 315 mm, et joint bi-dureté pour des diamètres
compris entre 355 mm et 560 mm) et certifiés Classe C par essai conforme norme NF EN 12-237.
•
•
acoustique.
C.9.4. COFFRET DE COMMANDE EXTRACTION CUISINE
Position :
Entre TGBT et ventilateur des cuisines
Description :
Coffret de sécurité cuisine 2 vitesses
Fourniture et pose d’un coffret de sécurité fourni avec un boîtier coup de poing et d’un boîtier de commande
déportée
Alimentation secteur : triphasé + terre 400 V 50/60 Hz
Coffret en ABS IP67
•
Boîtier coup de poing extérieur au coffret contact à ouverture (NF). Localisation dans le volume de la
cuisson grande cuisine
•
Commande confort PV/GV extérieur au coffret, contact sec à fermeture maintenu. Localisation dans
le volume de la cuisson grande cuisine
•
Coffret de réarmement pour réinitialisation après fonctionnement GV suite action sur commande
déclenchement. Localisation hors le volume de la cuisson grande cuisine
•
Câblage :
Au corps d’état ELECTRICITE :
-
Entre TGBT et réarmement : câble CR1
-
Entre Réarmement et interrupteur de proximité : câble CR1
Au corps d’état CHAUFFAGE VENTILATION :
-
Entre interrupteur de proximité et caisson : câble CR1
-
Entre commande déclenchement et réarmement : câble CR1
-
Entre coffret confort et réarmement : câble standard

F193 CCTP LOT CVC CINEMA SEMAPHORE - Copie

Transcription

Documents pareils

Engagement - Service public

Programme immobilier à vendre Cavalaire-sur

A l`occasion de la réouverture de votre institut 13

Ministère des Technologies de la Communication et de l`Economie

DQE beaucamps lot 2

Project management global du lot électrique

local commercial neuf - Agence immobilière Vauban

En savoir plus sur la consultation - 8,88 Ko

Lot de 12 chouchoux Pucca

vente aux enchères publiques - midilibre
