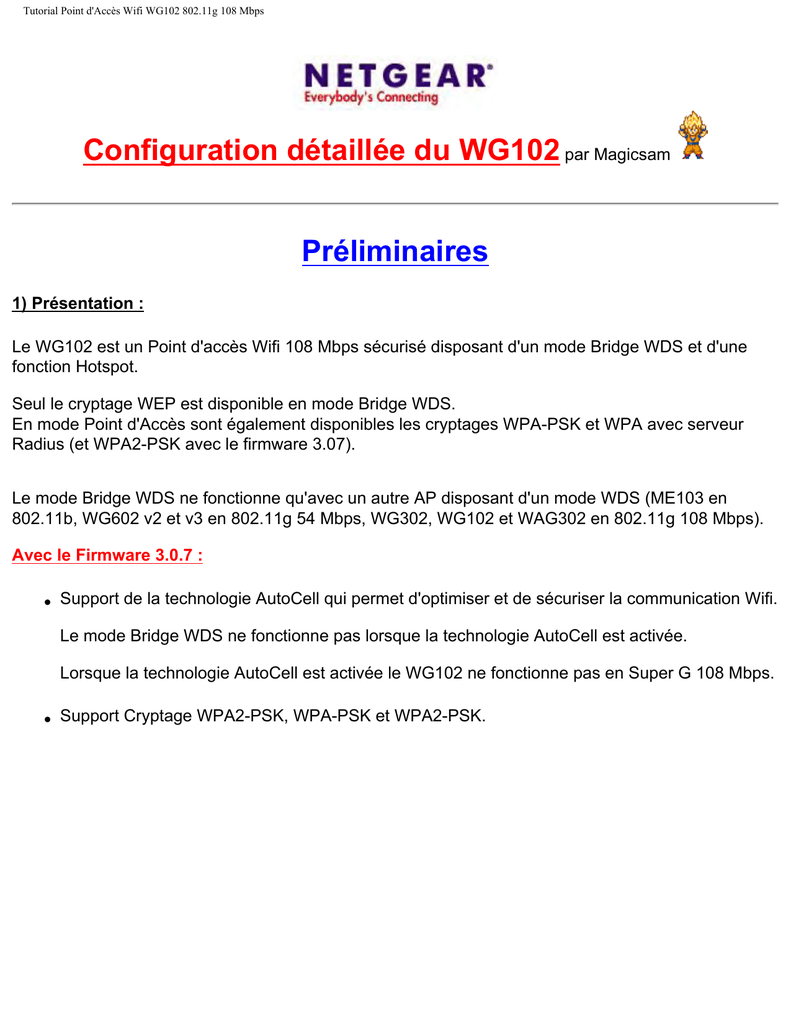

Tutorial Point d'Accès Wifi WG102 802.11g 108 Mbps
Configuration détaillée du WG102 par Magicsam
Préliminaires
1) Présentation :
Le WG102 est un Point d'accès Wifi 108 Mbps sécurisé disposant d'un mode Bridge WDS et d'une
fonction Hotspot.
Seul le cryptage WEP est disponible en mode Bridge WDS.
En mode Point d'Accès sont également disponibles les cryptages WPA-PSK et WPA avec serveur
Radius (et WPA2-PSK avec le firmware 3.07).
Le mode Bridge WDS ne fonctionne qu'avec un autre AP disposant d'un mode WDS (ME103 en
802.11b, WG602 v2 et v3 en 802.11g 54 Mbps, WG302, WG102 et WAG302 en 802.11g 108 Mbps).
Avec le Firmware 3.0.7 :
●
Support de la technologie AutoCell qui permet d'optimiser et de sécuriser la communication Wifi.
Le mode Bridge WDS ne fonctionne pas lorsque la technologie AutoCell est activée.
Lorsque la technologie AutoCell est activée le WG102 ne fonctionne pas en Super G 108 Mbps.
●
Support Cryptage WPA2-PSK, WPA-PSK et WPA2-PSK.
2) Se connecter au Point d'accès :
Relier le port RJ45 du WG102 sur l'un des ports RJ45 de votre routeur ou bien sur une carte réseau
Ethernet de l'un de vos PC.
Si WG102 relié sur une carte réseau Ethernet, la configurer avec une IP fixe du même plan
d'adressage IP que le Point d'accès : 192.168.0.210 / 255.255.255.0 par exemple.
Se connecter à l'interface de configuration du point d'accès en entrant l'une des deux adresses par
défaut : http://netgearxxxxxx ou http://192.168.0.229 depuis votre Navigateur Internet.
Nom d'utilisateur = admin
Mot de passe = password
Name
admin
Password
Login now
Reset
3) S'assurer que votre AP a bien été livré avec la dernière version du firmware :
. General
General
Access Point Information
Access Point Name
MAC Address
Country / Region
Firmware Version
Access Point Mode
WG102
00:00:00:00:00:00
Europe
V3.0.7
Access Point
Current IP Settings
IP Address
Subnet Mask
Default Gateway
DHCP Client
192.168.0.229
255.255.255.0
192.168.0.1
Enabled
Operating Mode
Wireless Network Name (SSID)
Channel / Frequency
WEP / WPA
802.11g Only
SSID
6 / 2.437GHz
TKIP - WPA-PSK
Actuellement, dernier firmware disponible = 3.0.7
Page de Téléchargement sur le site Netgear France
Page de Téléchargement sur le Forum Netgear France
4) Le cas échéant, procéder à la mise à jour du firmware si nécessaire:
. Management
. Upgrade Firmware
Upgrade Firmware
Locate and select the upgrade file:
Parcourir...
Upload
Cancel
Cliquer sur le bouton Parcourir et ouvrir le fichier .img du dernier firmware.
Cliquer ensuite sur le bouton Upload et patienter jusqu'à la fin du traitement.
Consignes importantes :
- Ne pas faire la mise à jour en WIFI.
- Effectuer la mise à jour depuis un PC relié à votre routeur avec un cable RJ45.
- Bien attendre que le chargement du nouveau firmware soit complet, ne surtout pas interrompre la
mise à jour en cours.
- Après la mise à jour du firmware, il peut également être nécessaire de faire un reset usine du Point
d'accès et ensuite de nouveau le paramétrer manuellement.
- Pour en savoir plus concernant la mise à jour du firmware,
consulter le Tutorial de NicolasXP
http://tuto.netgear-forum.com/maj.html
:
Configuration de base et administration
1) Le menu Setup
. Basic Settings
Basic Settings
Access Point Name
WG102
IP Address
DHCP Client
Enable
Disable
IP Address
192 .
168 . 0
IP Subnet Mask
255 .
255 . 255 . 0
Default Gateway
192 .
168 . 0
DNS Server
0
Time Zone
. 0
. 0
. 229
. 1
. 0
Europe (GMT+01:00)
✔
Current Time
Adjust for Daylight Saving Time
2005 Feb 07 20:46:41 GMT
Apply
Cancel
- Changer le nom Netbios du Point d'accès (Acces Point Name).
Par défaut le nom Netbios du WG102 est de la forme netgearxxxxxx, les 6 derniers caractères
correspondant à la fin de l'adresse matériel MAC du Point d'accès.
Le WG102 ne sera alors plus accessible avec l'adresse par défaut http://netgearxxxxxx mais en
http://nom saisi.
- Activer le serveur DHCP : Enable DHCP Client.
C'est le routeur présent sur votre réseau local qui attribuera alors automatiquement une adresse IP au
WG102.
Une fois le serveur DHCP activé, l'interface de configuration du WG102 sera alors accessible par
l'adresse IP qui lui sera attribuée et non plus par son adresse IP par défaut 192.168.0.229.
- Configurer le Fuseau Horaire (Time Zone) sur Europe (GMT+01:00) pour la France.
Si nécessaire cocher Adjust for Daylight Saving Time pour ajuster l'heure indiquée par le routeur de +
ou - 1H en fonction de l'horaire d'été ou d'hiver.
- Cliquer sur le bouton Apply pour valider les modifications.
. Wireless Settings
Wireless Settings
Country / Region
Europe
Wireless LAN
✔
Wireless Network Name (SSID)
Turn Radio On
SSID
Broadcast Wireless Network Name (SSID)
Yes
No
Operating Mode
802.11g Only
Channel / Frequency
6 / 2.437GHz
Data Rate
Best
Output Power
Full
Apply
Cancel
- Saisir le même nom SSID (jusqu'à 32 caractères) que sur vos adaptateurs sans fil.
- Désactiver la diffusion du nom SSID : Broadcast Wireless Network Name (SSID) = No.
- Configurer l'AP en mode Europe (Country / Region) et en canal (Channel / Frequency) 6.
Le canal 6 est obligatoire pour bénéficier du débit de 108 Mbps.
Si par contre, vous utilisez votre WG102 seulement avec des clients Wifi 11 ou 54 Mbps, préférez le
canal 1 qui en règle générale est celui qui est le moins encombré.
- Configurer l'AP en mode 802.11g Only si vous disposez uniquement d'adaptateurs sans fil 802.11g
sur votre réseau, dans le cas contraire le configurer en mode Auto(802.11g/802.11b).
- Laisser le débit de transmission des données (Data Rate) paramétré par défaut au maximum
possible (Best).
- Si besoin, diminuer la force d'émission du signal radio Wifi (Ouput Power).
Seulement en cas de présence de plusieurs Point d'accès Wifi configurés sur le même canal et
proches les uns des autres (en cas de problème d'interférence Wifi).
- A noter aussi que le signal radio Wifi peut temporairement être désactivé en décochant l'option Turn
Radio On.
2) Le menu Security
. Access Control
Access Control List
✔
Turn Access Control On
Select Access Control Database
Local MAC Address Database
Local MAC Address Database
Trusted Wireless Stations
MAC Address
00:00:00:00:00:01
00:00:00:00:00:02
Delete
Available Wireless Stations
Station ID MAC Address
✔
1
00:00:00:00:00:02
Add
Add New Station Manually
MAC Address
00 : 00
: 00
: 00
: 00
: 02
Add
Apply
Cancel
- Laisser Select Access Control Database configuré sur Local MAC Address Database (RADIUS MAC
Address Database ne devant être sélectionné uniquement si vous utilisez le cryptage WPA avec
serveur Radius externe (WPA with Radius)).
- La liste des clients Wifi détectés par le WG102 apparaît en Available Wireless Stations.
Chacun est identifié par une adresse matérielle MAC différente qui lui est propre.
Cliquer sur le bouton radio correspondant à chacun des périphériques Wifi que vous souhaitez
autoriser sur votre réseau sans fil.
Cliquer ensuite sur le bouton Add.
Les adresses MAC des clients Wifi autorisés apparaissent alors en Trusted Wireless Stations.
- Si vous la connaissez, vous pouvez également ajouter manuellement l'adresse MAC de chaque
client Wifi à autoriser.
Simplement saisir l'adresse MAC dans le menu Add New Station Manually et cliquer sur le bouton
Add.
- Une fois, tous les clients Wifi du réseau autorisés, activer le contrôle par adresse MAC en cochant
l'option Turn Access Control On.
- La page Available Wireless Station List du WG102 étant aussi un autre moyen de connaître
l'adresse MAC de chacun des clients Wifi détectés par le Point d'accès :
. Information
. Available Wireless Station List
Available Wireless Station List
Station ID
1
MAC Address
00:00:00:00:00:01
IP Address
192.168.0.2
Refresh
Status
Associated
. WEP/WPA Settings
WEP/WPA Settings
Network Authentication:
Open System
Data Encryption:
None
Passphrase:
Generate Keys
Key 1:
Key 2:
Key 3:
Key 4:
WPA Passphrase (Network Key):
Wireless Client Security Separation
Enable
Apply
Disable
Cancel
Par défaut le WG102 est ouvert à tous clients Wifi (Network Authentication = Open System) et le
signal radio est diffusé en clair lors de l'échange des données en Wifi sur votre réseau local (Data
Encryption = None).
Activer le cryptage WEP ou mieux le cryptage WPA-PSK est donc vivement conseillé pour sécuriser
votre réseau Wifi.
- Cryptage WEP :
WEP/WPA Settings
Shared Key
Data Encryption:
128 bits WEP
Passphrase: password
Generate Keys
Key 1:
Key 2:
Key 3:
Key 4:
Enable
Apply
Disable
Cancel
. Network Authentication = Shared Key
. Data Encryption = 128 bits WEP ou mieux 152 bits WEP si vos adaptateurs sans fil le permettent
- Générer de une à quatre clés (Passphrase) à l'aide du bouton Generate Keys, et configurer ensuite
une de ces quatre clés sur chacun de vos adaptateurs sans fil.
- Cryptage WPA-PSK :
WEP/WPA Settings
WPA-PSK
Data Encryption:
TKIP
password
Enable
Apply
Disable
Cancel
. Network Authentication = WPA-PSK
. Data Encryption = TKIP ou mieux AES si vos adaptateur sans fil le permettent
- Saisir une clé (WPA Passphrase) de 8 à 63 caractères, et configurer ensuite cette clé sur chacun de
vos adaptateurs sans fil
- Penser aussi à installer le Patch WPA Win XP sur chacun de vos PC (uniquement avec le SP1, déjà
présent avec le SP2)
WindowsXP-KB826942-x86-FRA.exe
- Si besoin activer l'option Enable Wireless Client Security Separation.
En activant cette option, chacun des clients Wifi sera isolé des autres sur le réseau local.
Chaque client Wifi pourra partager une connexion ADSL ou bien accéder aux ressources partagées
(dossiers, imprimantes, etc ...) des ordinateurs connectés en filaire par cable RJ45 sur votre réseau,
mais pas aux autres clients Wifi.
- Cryptage WPA2-PSK : (firmware 3.0.7 uniquement)
WEP/WPA Settings
WPA2-PSK
Data Encryption:
AES
password
Enable
Apply
Disable
Cancel
. Network Authentication = WPA2-PSK
. Data Encryption = AES
- Activer le cryptage WPA2-PSK uniquement si tous les clients Wifi du réseau le permette.
- Saisir une clé (Passphrase) de 8 à 63 caractères, et configurer ensuite cette clé sur chacun de vos
adaptateurs sans fil
- Penser aussi à installer les patch Windows XP sur chacun de vos PC :
. WPA (uniquement avec le SP1, déjà présent avec le SP2) : WindowsXP-KB826942-x86-FRA.exe
. WPA2 : WindowsXP-KB893357-v2-x86-FRA.exe
- Cryptage WPA-PSK et WPA2-PSK : (firmware 3.0.7 uniquement)
WEP/WPA Settings
WPA-PSK and WPA2-PSK
Data Encryption:
TKIP + AES
password
Enable
Apply
Disable
Cancel
. Network Authentication = WPA-PSK & WPA2-PSK
. Data Encryption = TKIP+AES
- Chaque client Wifi utilisera soit le cryptage WPA-PSK, soit le cryptage WPA2-PSK.
- Saisir une clé (Passphrase) de 8 à 63 caractères, et configurer ensuite cette clé sur chacun de vos
adaptateurs sans fil
- Penser aussi à installer les patch Windows XP sur chacun de vos PC :
. WPA (uniquement avec le SP1, déjà présent avec le SP2) : WindowsXP-KB826942-x86-FRA.exe
. WPA2 : WindowsXP-KB893357-v2-x86-FRA.exe
- Si besoin activer l'option Enable Wireless Client Security Separator.
En activant cette option, chacun des clients Wifi sera isolé des autres sur le réseau local.
Chaque client Wifi pourra partager une connexion ADSL ou bien accéder aux ressources partagées
(dossiers, imprimantes, etc ...) des ordinateurs connectés en RJ45 sur votre réseau, mais pas aux
autres clients Wifi.
3) Le menu Management
. Change Password
Change Password
Current Password
New Password
Repeat New Password
Restore Default Password
Yes
No
Apply
Cancel
Afin de modifier le mot de passe par défaut (=password) permettant d'accéder à l'interface de
configuration du Point d'accès.
Pour une meilleure sécurité, je vous encourage vivement de systématiquement modifier ce mot de
passe.
. Remote Management
Remote Management
SNMP
Enable
Public Community Name
public
Private Community Name
private
Manager IP address
255
. 255
IP Address to Receive Traps
0
.0
Apply
Disable
. 255
.0
. 255
.0
Cancel
Le WG102 est également administrable en SNMP (Interface graphique accessible par Ethernet via un
logiciel client).
Désactiver cette option par mesure de sécurité si celle-ci n'est pas utilisée.
. Upgrade Firmware (voir photo d'écran dans la partie Préliminaires)
Fonction indispensable pour mettre à jour le firmware du Point d'accès.
. Backup/Restore Settings
Backup / Restore Settings
Back up a copy of the current settings to a file
Backup
Restore saved settings from a file
Parcourir...
Restore
Restore to factory default settings
Erase
Permet de sauvegarder (Backup) et restaurer (Restore) les paramètres de configuration du WG102
dans un fichier sur disque dur.
Permet également de réinitialiser (Erase) votre WG102 à la configuration usine d'origine (exactement
identique que de faire un reset matériel avec le petit bouton situé à l'arrière du Point d'accès).
. Reboot AP
Reboot AP
Reboot access point:
Yes
Apply
No
Cancel
Permet de redémarrer votre WG102 de façon logiciel, moins agressif que de le débrancher/
rebrancher électriquement.
4) Le menu Information
. Activity Log
Activity Log
Activity Log Window
Refresh
Save As...
Enable SysLog
Syslog Server IP Address
0
Port
514
Apply
.0
.0
.0
Cancel
- Affiche les évènements systèmes du Point d'accès.
Le bouton Refresh permettant de mettre à jour l'affichage, et le bouton Save As... permettant de
sauvegarder le journal système dans un fichier sur disque dur.
- Enable SysLog
Par défaut le laisser désactiver.
N'est utile que si vous souhaitez utiliser un serveur Syslog pour récupérer le journal du WG102.
. Available Wireless Station List (voir photo d'écran plus haut en Access Control)
Permet de visualiser la liste des périphériques Wifi connectés sur le Point d'accès.
. Statistics
Statistics
Wired Ethernet
Received
Transmitted
Packets
780
851
Bytes
102119
47657
Received
Transmitted
Unicast Packets
0
1
Broadcast Packets
6
13
Multicast Packets
0
6
Total Packets
6
20
Total Bytes
1735
1874
Wireless
Refresh
Affiche les statistiques des données échangées par Ethernet (Wired Ethernet) et Wifi (Wireless).
5) Le menu Advanced
. Wireless Settings
Advanced Wireless Settings
AutoCell Setup
Auto RF management
Enable
Disable
Enhanced RF Security
Enable
Disable
Super-G Mode
Enable
Disable
WMM support
Enable
Disable
Wireless LAN Parameters
RTS Threshold (0-2346)
2346
Fragmentation Length (256-2346)
2346
Beacon Interval (20-1000)
100
DTIM Interval (1-255)
1
Preamble Type
ms
Long
Apply
Auto
Cancel
- Activer le mode Super G (Enable Super-G Mode = Enable) pour bénéficier d'un débit de 108 Mbps.
- Laisser les autres paramètres par défaut.
- Si nécessaire configurer Preamble Type en Long pour favoriser la portée Wifi, Auto ajustant au
mieux la portée et la qualité de la connexion.
. Access Point Settings (voir configuration dans la partie Bridge WDS ci-après)
Par défaut le mode Bridge WDS n'est pas activé.
Le WG102 se comporte uniquement comme un simple Point d'accès Wifi desservant des clients Wifi.
Configuration en Bridge WDS
Rappel :
- Seul le cryptage WEP est disponible en mode Bridge WDS.
- Le mode Bridge WDS ne fonctionne qu'avec un autre Point d'accès disposant d'un mode WDS
(ME103 en 802.11b, WG602 v2 et v3 en 802.11g 54 Mbps, WG302, WG102 et WAG302 en 802.11g
108 Mbps).
1) Mode Point à Point (2 WG102 reliés en Wifi)
Advanced Access Point Settings
Access Point Mode
✔
Enable Wireless Bridging and Repeating
Wireless Point-to-Point Bridge
✔
Enable Wireless Client Association
Remote MAC Address
00
: 00 : 00
: 00
: 00
: 02
Remote MAC Address 1
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
Parent AP MAC Address
:
:
:
:
:
Child AP MAC Address
:
:
:
:
:
Wireless Point to Multi-Point Bridge
Repeater with Wireless Client Association
Apply
Cancel
- Cocher l'option Enable Wireless Bridging and Repeating.
- Configurer les deux WG102 en mode Wireless Point-to-Point Bridge.
- Cocher l'option Enable Wireless Client Association sur le ou les Points d'accès qui doivent
également permettre à des clients Wifi de s'y connecter (PC ou périphériques équipés d'adaptateur
Wifi).
- Configurer l'adresse MAC (Remote MAC address) du second WG102 sur le premier WG102.
- Configurer l'adresse MAC (Remote MAC address) du premier WG102 sur le second WG102.
Adresse MAC disponible sur la page General (voir photo d'écran dans la partie Préliminaires) du
WG102.
- Les deux WG102 doivent être configurés avec le même nom SSID, les mêmes paramétrages de
cryptage WEP et le même canal.
2) Mode Multi Point (jusqu'à 4 WG102 reliés en Wifi)
Access Point Mode
✔
Remote MAC Address
:
:
:
:
:
✔
00
: 00 : 00
: 00
: 00
: 01
00
: 00 : 00
: 00
: 00
: 03
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
Apply
Cancel
- Configurer le second WG102 en mode Wireless Point to Multi-Point Bridge.
- Configurer le premier et le troisième WG102 en mode Wireless Point-to-Point Bridge.
- Cocher l'option Enable Wireless Client Association sur le ou les Points d'accès qui doivent
également permettre à des clients Wifi de s'y connecter (PC ou périphériques équipés d'adaptateur
Wifi).
- Configurer les adresses MAC (Remote MAC address) du premier et du troisième WG102 sur le
second WG102.
- Configurer l'adresse MAC (Remote MAC address) du second WG102 sur le premier et le troisième
WG102.
WG102.
- Tous les WG102 doivent être configurés avec le même nom SSID, les mêmes paramétrages de
3) Mode Repeater (jusqu'à 4 WG102 reliés en Wifi)
Access Point Mode
✔
Remote MAC Address
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
:
00
: 00 : 00
: 00
: 00
: 03
00
: 00 : 00
: 00
: 00
: 01
Apply
Cancel
- Configurer tous les WG102 en mode Repeater with Wireless Client Association.
- Configurer l'adresse MAC (Parent AP MAC address) du second WG102 sur le premier WG102,
optionnellement configurer également l'adresse MAC (Child AP MAC Address) du troisième WG102.
- Configurer l'adresse MAC (Parent AP MAC address) du troisième WG102 sur le second WG102,
optionnellement configurer également l'adresse MAC (Child AP MAC Address) du premier WG102.
- Configurer l'adresse MAC (Parent AP MAC address) du second WG102 sur le troisième WG102,
optionnellement configurer également l'adresse MAC (Child AP MAC Address) du premier WG102.
WG102.
- Tous les WG102 doivent être configurés avec le même nom SSID, les mêmes paramétrages de
- En mode Repeater les WG102 servant de relais Wifi n'ont pas besoin d'être relié à un PC.
Une fois configurés, ils fonctionnent de façon autonome, il suffit de les brancher électriquement.
Configuration Hotspot
La fonction Hotspot du WG102 permet de capturer et rediriger toutes les requêtes utilisant le
protocole HTTP (TCP, port 80) vers l'adresse d'un Serveur Web.
. Advanced
. Hotspot Settings
✔
Hotspot
Settings
http://www.netgear-forum.com/forum/
Enable HTTP Redirect
Apply
Cancel
URL:
- Cocher l'option Enable HTTP Redirect.
- Saisir l'adresse du site faisant office de Serveur Web (URL:).
Technologie AutoCell
Depuis le firmware 3.0.7, support de la Technologie AutoCell qui permet d'optimiser et de sécuriser la
communication sans fil d'un réseau local Wifi.
Rappel :
- Seul le cryptage WEP est disponible lorque la technologie AutoCell est activée.
- Le mode Bridge WDS ne fonctionne pas lorsque la technologie AutoCell est activée.
- Lorsque la techologie AutoCell est activée le WG102 ne fonctionne pas en Super G 108 Mbps.
. Advanced
. Wireless Settings
AutoCell Setup
Auto RF management
Enable
Disable
Enable
Disable
Super-G Mode
Enable
Disable
WMM support
Enable
Disable
2346
2346
100
1
Preamble Type
ms
Long
Apply
AutoCell Setup :
- Désactiver l'option Super-G Mode (Disable).
Cancel
Auto
- Activer l'option Auto RF management (Enable).
La technologie AutoCell détecte et fait l'inventaire des autres périphériques Wifi, puis adapte le réseau
pour éviter les interférences et optimiser les performances.
. La sélection automatique du canal (Automatic Channel Selection) évite les interférences en
provenance d'autres appareils radio : téléphone sans fil, radar, four à micro-ondes, autre
périphériques Wifi sur le réseau ...
. Le contrôle automatique de la puissance d'émission (Automatic Transmit Power Control) crée des
micros cellules pour permettre le déploiement de plusieurs point d'accès Wifi tout en maximisant les
performances.
. Le Load Balancing surveille en permanence le réseau et oriente les Clients Wifi vers le Point
d'Accès le plus adapté.
Le Load Balancing nécessite que les Clients Wifi disposent également de la technologie AutoCell (tel
que les adaptateurs Wifi WAG511).
- Vous pouvez également activer l'option Enhanced RF Security (Enable).
(facultatif)
Activer cette option permet un niveau de sécurité supplémentaire.
Dans ce mode, la technologie AutoCell réduit le champ de couverture Wifi au strict minimum
permettant d'alimenter chaque Clients Wifi ainsi que la distance à laquelle chaque Point d'accès Wifi
annonce sa présence.
Ce mode permet au réseau local Wifi d'être pratiquement invisible à l'extérieur des murs.
L'utilisation de Clients Wifi disposant également de la technologie AutoCell (tel que les adaptateurs
Wifi WAG511) est vivement recommandé pour profiter au mieux de ce mode.
Présentation de la technologie AutoCell disponible sur le forum Netgear France :
http://tuto.netgear-forum.com/Presentation_autocell.htm
Le logiciel AutoCell View :
AutoCell View est un logiciel utilitaire fournissant une vue globale du réseau local Wifi, et permettant
une gestion simple des communications Wifi.
Une version d'évaluation d'AutoCell View supportant deux Point d'accès et un niveau est disponible
sur le site de l'éditeur :
http://www.getautocell.com/
Utilisation de l'utilitaire AutoCell View
AutoCell View est un logiciel utilitaire fournissant une vue globale du réseau local Wifi, et permettant
une gestion simple des communications Wifi.
1) Télécharger et installer la version d'évaluation d'AutoCell View supportant deux Point d'accès et un
niveau sur le site de l'éditeur :
http://www.getautocell.com/
2) Cliquer sur l'icône présente sur le bureau
pour lancer l'utilitaire :
AutoCell VIEW
3) Configurer le plan d'adressage IP correspondant à votre réseau local Wifi (ici 192.168.0.0 /
255.255.255.0).
. Onglet 192.168.0.0 puis onglet IP Addr
A noter que l'onglet RF Display permet de modifier les paramètres de visualisation de votre réseau
Wifi.
4) Intégrer le plan des lieux sur la fenêtre de visualisation d'AutoCell View.
Un simple glisser / déposer permet d'importer le fichier image représentant le plan des lieux.
Les hauteur et largeur du fichier image doivent être comprises entre 500 et 3500 pixels.
5) Cliquer sur le bouton Start de l'onglet 192.168.0.0.
Au bout de quelques instants, les différents Point d'accès et Clients Wifi apparaissent respectivement
en Acces Points et Stations.
Vous pouvez ensuite les positionner sur le plan :
Exemple 1 :
Exemple 2 :
Un simple clique de souris permet ensuite d'afficher les propriétés (Acces Point Properties ou Station
Properties) de chaque Point d'accès et Clients Wifi du réseau.
A noter aussi que l'option Login to this Access Point du menu contextuel permet d'ouvrir l'interface de
configuration de ce dernier.
Pour chaque périphérique Wifi est indiqué si ce dernier gère l'AutoCell ou non.
6) Cliquer sur le bouton Close de l'onglet 192.168.0.0 pour quitter l'utilitaire AutoCell View.
Wifi Multimedia (WMM)
Le support WMM est une des composantes de la norme 802.11e.
Cela permet d'affecter une priorité au trafic Wifi, en fonction du type de données.
Par exemple, les flux vidéo ou audio auront une priorité plus élevée que le trafic normal.
Afin de bénéficier du support WMM, les clients Wifi doivent également disposer de cette fonction (tels
que les adaptateurs Wifi PCMCIA WAG511).
1) Activer le support WMM sur le WG102 (firmware 3.0.7 uniquement)
. Advanced
. Wireless Settings
AutoCell Setup
Auto RF management
Enable
Disable
Enable
Disable
Super-G Mode
Enable
Disable
WMM support
Enable
Disable
2346
2346
100
1
Preamble Type
ms
Long
Apply
Auto
Cancel
Activer le support WMM (WMM Support = Enable) sur le WG102.
Cliquer sur le bouton Apply pour valider les modifications.
2) Activer le support WMM sur chacun des clients Wifi
Utilitaire de configuration de l'adaptateur Wifi PCMCIA WAG11 :
. bouton Advanced Settings
Activer le support WMM (WMM = Enable).
Cliquer sur le bouton OK pour valider les modifications.
3) Activer la gestion QoS (Quality of Service) sous Windows XP pour chacun des adaptateurs
Wifi
Consulter le petit guide de Macmaniak
:
http://macmaniaksweb.dyndns.org/info/Procs/pages/QoS/

Tutorial Point d`Accès Wifi WG102 802.11g 108 Mbps

Transcription

Documents pareils

J3TEL Institut

La Radio Internet

Réinitialisation d`un routeur LinkSys et changement du mot de

IRTS Ile de France Montrouge/Neuilly – sur

accès internet sur l` île de re

I. Branchement du routeur (vérification)

marché hotspot wifi lac des sapin

BEST WESTERN LES CAPITOULS
