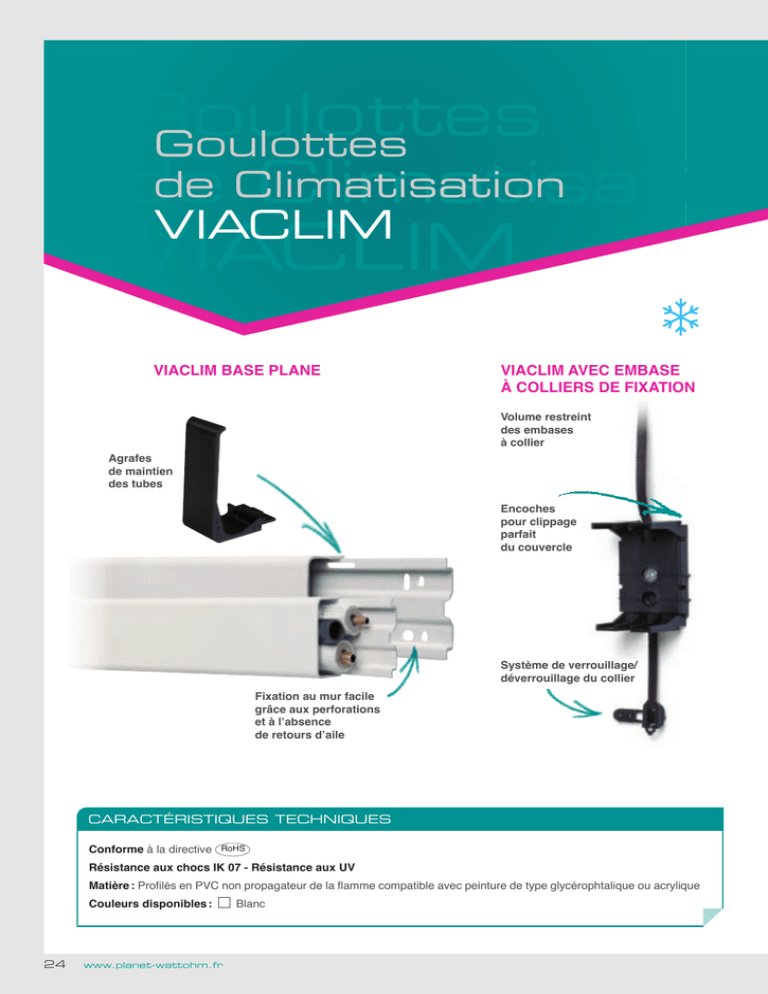

Catalogue PLANET-WATTOHM 2012

Goulottes
Goulottes
de Climatisation
de
Climatisatio
VIACLIM
VIACLIM
VIACLIM BASE PLANE
VIACLIM AVEC EMBASE
À COLLIERS DE FIXATION
Volume restreint
des embases
à collier
Agrafes
de maintien
des tubes
Encoches
pour clippage
parfait
du couvercle
Système de verrouillage/
déverrouillage du collier
Fixation au mur facile
grâce aux perforations
et à l’absence
de retours d’aile
CARACTÉRISTIQUES TECHNIQUES
Conforme à la directive
RoHS
Résistance aux chocs IK 07 - Résistance aux UV
Matière : Profilés en PVC non propagateur de la flamme compatible avec peinture de type glycérophtalique ou acrylique
Couleurs disponibles :
24
www.planet-wattohm.fr
Blanc
• Site de production certifié ISo 9001 et 14001
• Produit conforme à la Directive RoHS
• Fiches PEP disponibles sur notre site web
Flashez ici
et accédez à la
fiche technique
Système de Goulottes
de Climatisation
Dérivation
Traversée
de cloison
horizontale
Angle plat
Joint de
couvercle
Angle
intérieur
INDUSTRIE
TERTIAIRE
RÉSIDENTIEL
Angle extérieur
Traverse de
cloison coudée
Retrouvez les informations techniques et les actualités produits sur notre site web.
www.planet-wattohm.fr
25
Goulottes de climatisation
VIACLIM
70 x 40
Blanc
40
Réf.
Colis.(1)
GOULOTTE
16740
16750
40 M
40 M
Couvercle 70 x 40 mm - longueur 2 m
Base plane 70 x 40 mm - longueur 2 m - Livrée avec 4 agrafes
16753
16754
16741
16742
16743
16744
16745
16746
16748
16749
50 P
50 P
10 P
10 P
10 P
10 P
10 P
5P
10 P
10 P
Embase à collier de fixation pour couvercle largeur 70 et 100 mm
Support pour tubes sanitaires, Ø 10 à 22 mm
Angle intérieur
Angle extérieur
Angle plat
Embout
Joint de couvercle
Té de dérivation
Traversée de cloison droite
Traversée de cloison coudée
70
Accessoires de cheminement
réf. 16740
70 x 60
Blanc
60
Réf.
Colis.(1)
GOULOTTE
16760
16751
32 M
32 M
Couvercle 70 x 60 mm - longueur 2 m
Base plane 70 x 60 mm - longueur 2 m - Livrée avec 4 agrafes
16753
16754
16761
16762
16763
16764
16765
16766
16768
16769
50 P
50 P
8P
8P
8P
8P
8P
2P
8P
8P
Embase à collier de fixation pour couvercle largeur 70 et 100 mm
Support pour tubes sanitaires, Ø 10 à 22 mm
Angle intérieur
Angle extérieur
Angle plat
Embout
Joint de couvercle
Té de dérivation
Traversée de cloison droite
Traversée de cloison coudée
70
Accessoires de cheminement
réf. 16760
100 x 60
Blanc
60
Réf.
Colis.(1)
GOULOTTE
16780
16752
32 M
32 M
Couvercle 100 x 60 mm - Longueur 2 m
Base plane 100 x 60 mm - Longueur 2 m - Livrée avec 4 agrafes
16753
16781
16782
16783
16784
16785
16786
16787
16788
16789
50 P
8P
8P
8P
8P
8P
2P
2P
8P
8P
Embase à collier de fixation pour couvercle largeur 70 et 100 mm
Angle intérieur
Angle extérieur
Angle plat
Embout
Joint de couvercle
Té de dérivation
Réduction vers 70 x 40 mm
Traversée de cloison droite
Traversée de cloison coudée
100
Accessoires de cheminement
réf. 16780
26
www.planet-wattohm.fr
(1)
M : mètre linéaire. P : pièce
Goulottes de climatisation
VIACLIM
TABLEAU DE CHOIX DES PROFILÉS EN FONCTION DE L'INSTALLATION (établi selon les configurations
les plus courantes)
Installation inférieure à 3000 W
Installation entre 3000 W et 5000 W
Liaison frigorifique
Liaison frigorifique
Type de profilé
Installation supérieure à 5000 W
Liaison frigorifique
1/4"
3/8"
1/4"
1/2"
3/8"
5/8"
Ø 25 mm
Ø 28 mm
Ø 25 mm
Ø 31 mm
Ø 28 mm
Ø 34 mm
70 x 40 pour mono-split
Réf. 16740
70 x 60 pour mono-split
RÉSIDENTIEL
Réf. 16760
100 x 60 pour multi-split
Réf. 16780
CARACTÉRISTIQUES TECHNIQUES
70
Support de climatisation réf. 16753
100
mm
Livrés en 2 parties attachées avec
un lien (chevilles à frapper
fournies avec les supports)
100
70 m
m
Support à assembler en fonction du couvercle utilisé
Mise en ɶuvre avec fond + agrafes
Recommandation de fixation
500 mm
Fixation des supports tous les 50 cm.
