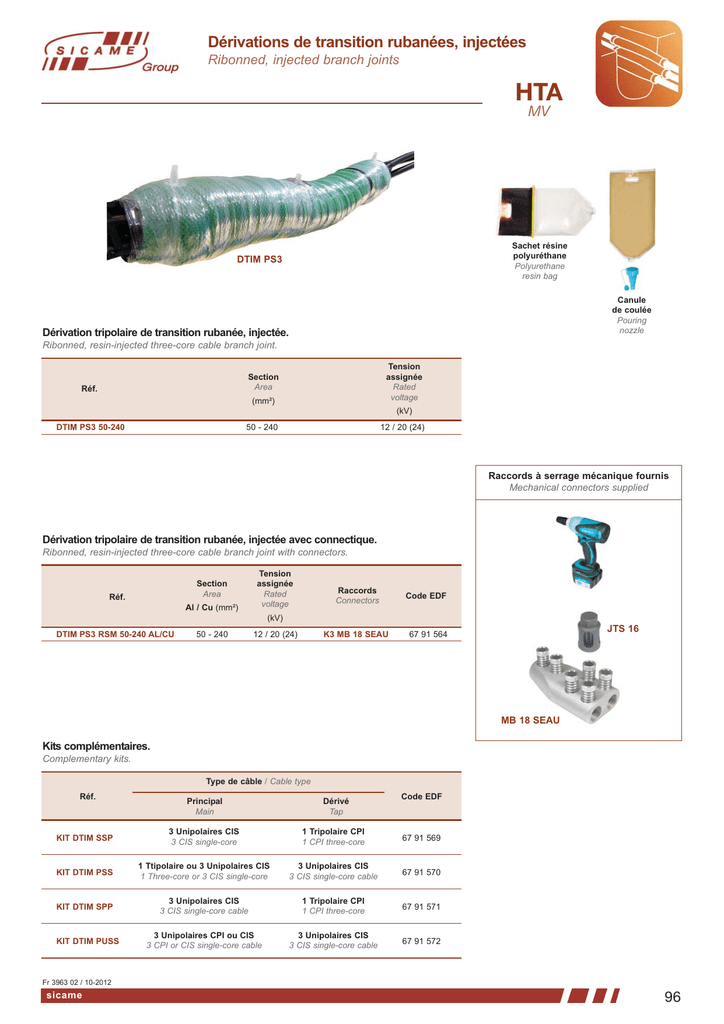

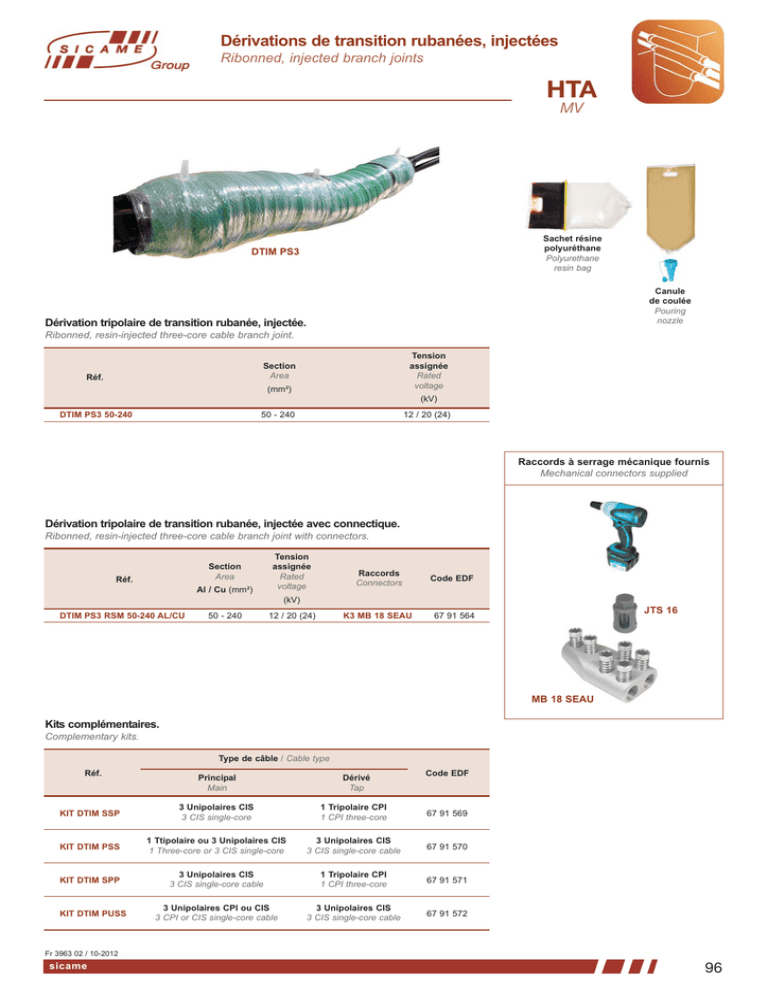

Dérivations de transition rubanées, injectées
Ribonned, injected branch joints
HTA
MV
Sachet résine
polyuréthane
Polyurethane
resin bag
DTIM PS3
Canule
de coulée
Pouring
nozzle
Dérivation tripolaire de transition rubanée, injectée.
Ribonned, resin-injected three-core cable branch joint.
(mm²)
Tension
assignée
Rated
voltage
50 - 240
12 / 20 (24)
Section
Area
Réf.
(kV)
DTIM PS3 50-240
Raccords à serrage mécanique fournis
Mechanical connectors supplied
Dérivation tripolaire de transition rubanée, injectée avec connectique.
Ribonned, resin-injected three-core cable branch joint with connectors.
Section
Area
Réf.
Al / Cu (mm²)
Tension
assignée
Rated
voltage
Raccords
Connectors
Code EDF
K3 MB 18 SEAU
67 91 564
(kV)
DTIM PS3 RSM 50-240 AL/CU
50 - 240
12 / 20 (24)
JTS 16
MB 18 SEAU
Kits complémentaires.
Complementary kits.
Type de câble / Cable type
Réf.
Principal
Main
Dérivé
Tap
Code EDF
KIT DTIM SSP
3 Unipolaires CIS
3 CIS single-core
1 Tripolaire CPI
1 CPI three-core
67 91 569
KIT DTIM PSS
1 Ttipolaire ou 3 Unipolaires CIS
1 Three-core or 3 CIS single-core
3 Unipolaires CIS
3 CIS single-core cable
67 91 570
KIT DTIM SPP
3 Unipolaires CIS
3 CIS single-core cable
1 Tripolaire CPI
1 CPI three-core
67 91 571
3 Unipolaires CPI ou CIS
3 CPI or CIS single-core cable
3 Unipolaires CIS
3 CIS single-core cable
67 91 572
KIT DTIM PUSS
Fr 3963 02 / 10-2012
sicame
