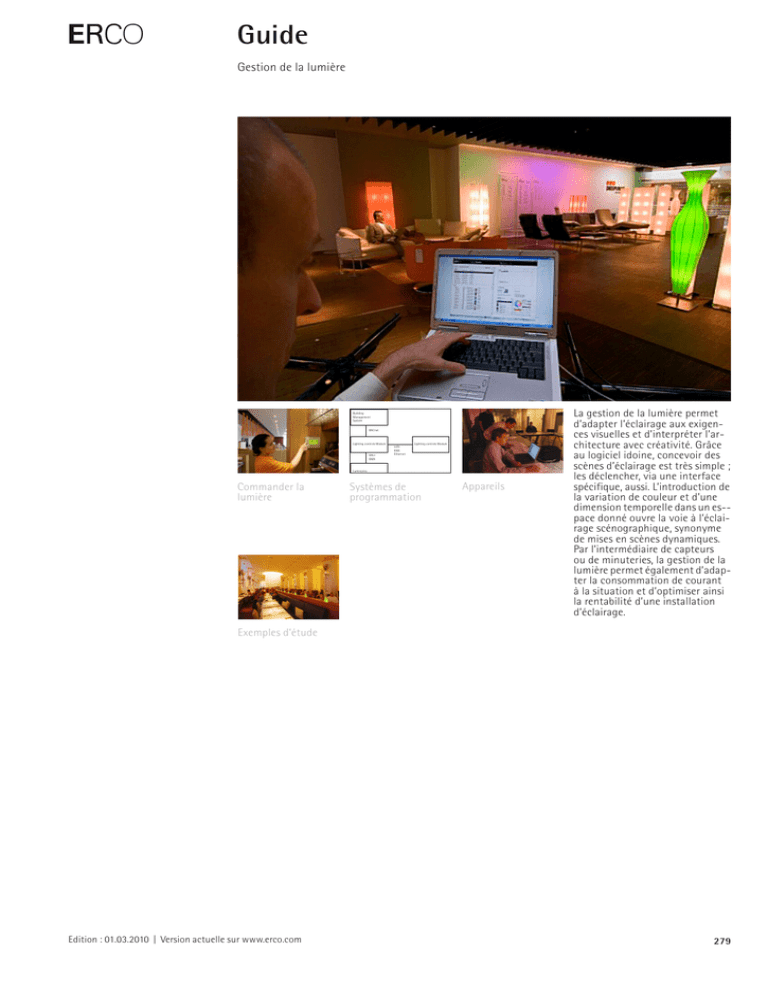

La gestion de la lumière permet
d’adapter l’éclairage aux exigen
ces visuelles et d’interpréter l’ar
chitecture avec créativité. Grâce
au logiciel idoine, concevoir des
scènes d’éclairage est très simple ;
les déclencher, via une interface
spécifique, aussi. L’introduction de
la variation de couleur et d’une
dimension temporelle dans un espace donné ouvre la voie à l’éclai
rage scénographique, synonyme
de mises en scènes dynamiques.
Par l’intermédiaire de capteurs
ou de minuteries, la gestion de la
lumière permet également d’adap
ter la consommation de courant
à la situation et d’optimiser ainsi
la rentabilité d’une installation
d’éclairage.
Exemples d‘étude
Edition : 01.03.2010 | Version actuelle sur www.erco.com
279
E
Guide
Commander la lumière
Fonctions
Il est possible d’adapter la lumière
aux mutations intervenant dans
une pièce en réglant différents
paramètres. Cela va des fonctions
de base comme l’activation ou la
désactivation des circuits élec
triques aux suites chromatiques
qui se lancent automatiquement.
La programmation des scènes
d’éclairage permet non seulement
d’enregistrer les réglages voulus,
mais aussi de les redéfinir avec
une grande souplesse et de les
adapter à de nouvelles exigences.
280
E
Guide
Gestion de la lumière | Commander la lumière
Fonctions
Commutation
Gradation
Couleur de la lumière
Scène d’éclairage
Fading
Suite chromatique
dynamique
Séquence
Timer
Capteur
La commutation et la gradation
comptent parmi les fonctions de
base des systèmes de gestion de
la lumière, pour obtenir un éclai
rage variable, adapté à la circons
tance. Dans le cas des appareils
d’éclairage de couleurs variables,
le réglage des couleurs vient
s’y ajouter. S’agissant d’études
d’éclairage dynamiques, le fading
et les enchaînements chromati
ques sont des facteurs décisifs.
Le recours à des capteurs et à des
minuteries permet une modula
tion automatique de l’éclairage.
281
E
Guide
Gestion de la lumière | Commander la lumière | Fonctions
Commutation
La commutation la plus élémen
taire implique d’allumer et d’étein
dre la lumière via un interrupteur
ou une simple touche. La mise en
place de différentes scènes d’éclai
rage nécessite plusieurs circuits
électriques avec des interrupteurs
distincts. Une répartition logique
des interrupteurs en facilite l’utilisation. Avec la plupart des lam
pes, le réglage à la valeur d’inten
sité souhaité est immédiat. Les
lampes à décharge haute pression
exigent toutefois généralement
un temps d’allumage de quelques
minutes et une période de refroi
dissement plus longue avant le
rallumage.
282
E
Guide
Gradation
La gradation correspond au
réglage continu du flux lumineux,
permettant d’obtenir des scènes
d’éclairage différenciées. Le con
fort visuel est accru et la consom
mation de courant réduite. La gra
dation de lampes à incandescence
prolonge en outre la durée de vie
des lampes. Les projecteurs pour
lampes à incandescence, comme
les lampes halogènes à incandes
cence, sont facilement graduables.
Les lampes fluorescentes et les
LED nécessitent des ballasts gra
duables spéciaux.
283
E
Guide
Couleur de la lumière
Dans le cas des appareils d’éclai
rage de couleurs variables, il est
possible de définir la couleur en
teinte, saturation et luminosité.
La palette chromatique envisa
geable dépend des lampes et de la
technique d’éclairage employées.
Grâce à la lumière colorée, l’at
mosphère d’une pièce peut être
modifiée et les objets être mis
en valeur individuellement. La
technique de mélange RVB sert
à régler les couleurs primaires
rouge, vert et bleu pour ajuster
la nuance de couleur désirée.
284
E
Guide
Scène d’éclairage
Une scène d’éclairage est une
situation d’éclairage statique.
L’état de tous les dispositifs d’éclai
rage – appareils et plafonds de
lumière – est défini en fonction
des degrés de commutation et de
gradation voulus. Les systèmes de
gestion de la lumière permettent
de mettre ces scènes en mémoire.
L’utilisateur peut alors prévoir des
réglages complexes, qu’il n’aura
plus qu’à activer manuellement
ou automatiquement le moment
venu.
285
E
Guide
Fading
Le fading correspond à la transi
tion d’une scène d’éclairage à une
autre, le temps de fading étant
le laps de temps que dure cette
transition. Il peut être rapide ou
s’étendre sur plusieurs heures.
Des scènes d’éclairage très con
trastées avec un temps de fading
réduit attirent inévitablement
l’attention. Au contraire, des tran
sitions tout en douceur, avec un
temps de fading particulièrement
long, sont à peine perceptibles.
Le changement de scène se fait
manuellement, par le biais de
capteurs ou encore sur Timer.
286
E
Guide
Suite chromatique dynamique
Une suite chromatique dynamique
est une succession temporelle de
plusieurs couleurs. Ainsi au sein
d’une suite définie, les couleurs
sélectionnées sont activées à des
moments précis. Pour qu’une
suite se répète, deux modes sont
possibles : en boucle ou d’avant
en arrière.
287
E
Guide
Séquence
Une séquence est une succession
de scènes d’éclairage. Sa défini
tion passe par celle des différen
tes scènes et transitions. Une
fois terminée, une séquence peut
reprendre automatiquement ou
s’arrêter.
288
E
Guide
Timer
Une Timer permet le déclenche
ment de scènes d’éclairage à des
moments précis. Les fonctions
heure et calendrier assurent une
grande souplesse dans l’automa
tisation de mises en scène de la
lumière. En définissant une heure
de début et de fin, il est ainsi
possible d’adapter l’éclairage aux
horaires d’ouverture, par exemple.
289
E
Guide
Capteur
Les capteurs perçoivent les varia
tions de luminosité et les mouve
ments, permettant d’adapter
automatiquement l’éclairage à
un environnement changeant.
Grâce à un capteur de luminosi
té, l’éclairage peut être réglé en
fonction de la lumière du jour.
Des capteurs de mouvements
enregistrent l’activité d’une pièce
et ajustent l’éclairage suivant les
besoins, de façon à minimiser la
consommation de courant.
290
E
Guide
Systèmes de programmation
Building
Management
System
BACnet
DALI
DMX
LON
KNX
Ethernet
Luminaires
Systèmes de gestion
de la lumière
Systèmes de
programmation
généraux
Programmer
l’éclairage
Dans les bâtiments, avec les systè
mes de programmation, l’automa
tisation occupe une place grandis
sante. Aux côtés de la protection
solaire, de la climatisation et des
dispositifs de sécurité, l’éclairage
n’est qu’un des éléments ainsi
commandé. Par rapport aux sys
tèmes domotiques globaux, les
systèmes dédiés à la gestion de
la lumière présentent l’avantage
de se concentrer sur les exigences
propres aux études d’éclairage,
pour une complexité moindre.
291
E
Guide
Gestion de la lumière | Systèmes de programmation
Systèmes de gestion de la lumière
Complexity
EIB, LON
DALI,
DMX
1-10V
Price
Lighting control systems
Switch
Relay contact
Circuit
Neutral conductor
Luminaire 1
Potentiometer
or extern
control system
ECG
1V-10 V
Other luminaires
Switch
Relay contact
Circuit
Neutral conductor
DMX line
Luminaire 1
1
2
DMX Console
DMX
Dimmer
Other luminaires
Switch
Relay contact
Circuit
Neutral conductor
DALI Line
DALI Controller
1
2
Terminator
1V-10V
DMX
DALI
Luminaire 1
Transformer,
ECG,
Dimmer,
Actuator
Other luminaires
Les systèmes de gestion de la
lumière servent à la commutation
et à la gradation des appareils
d’éclairage, à la mise en place
des scènes d’éclairage et à leur
programmation dans l’espacetemps. Le choix d’un tel dispositif
dépend de la taille de l’installa
tion, des exigences en termes de
flexibilité, de confort d’utilisation
et de rentabilité. Les systèmes
numériques avec adressage indivi
duel des appareils sont la garantie
d’une grande souplesse. Quant
au confort d’utilisation, une pro
grammation et une commande
faciles sont essentielles, au même
titre qu’une installation simple.
lumière peuvent s’intégrer à un
dispositif domotique en tant que
sous-système.
292
E
Guide
Gestion de la lumière | Systèmes de programmation | Systèmes de gestion de la lumière
Switch
Relay contact
Luminaire 1
Circuit
Neutral conductor
ECG
1V-10 V
Potentiometer
or extern
control system
Other luminaires
Switch
Relay contact
Circuit
Neutral conductor
DMX line
Luminaire 1
DMX
Dimmer
1
2
DMX Console
Other luminaires
1
2
Terminator
Switch
Relay contact
Luminaire 1
Circuit
Neutral conductor
DALI Line
DALI Controller
Transformer,
ECG,
Dimmer,
Actuator
Other luminaires
1V-10V
La technique de commande ana
logique 1-10 V permet le pilotage
de ballasts électroniques (BE). Elle
est très employée dans les instal
lations d’éclairage peu complexes.
Le degré de gradation est trans
mis via un câble de commande
distinct. Le ballast régule la puis
sance des appareils d’éclairage. Ce
type de ballasts n’étant pas adres
sable et tout réagencement étant
donc impossible, le circuit de
com-mande pour le câble corres
pondant doit être soigneusement
étudié au moment de l’installa
tion. Les groupements d’appareils
sont établis par l’intermédiaire
des circuits électriques lors de
l’installation. Si une modification
s’impose, il convient de revoir la
disposition des câbles de raccor
dement et de commande. La tech
nique 1-10 V exclue toute réponse
telle qu’une une défaillance des
lampes, par exemple.
DMX
Le protocole de communication
numérique DMX (Digital Multi
plexed) est principalement utilisé
pour l’éclairage scénique. Dans le
cas de l’éclairage architectural,
on y a notamment recourt pour
les façades servant de support
médiatique ou les mises en scène
spatiales d’inspiration théâtrale.
La transmission des données
se fait par un câble distinct à
5 pôles à raison de 250 ko/s, qui
commande jusqu’à 512 canaux.
L’adresse de bus doit être spéci
fiée pour chaque appareil d’éclairage. S’agissant d’appareils à
canaux multiples, avec comman
de de la couleur et mouvements
réglables, les différentes fonc
tions doivent se voir attribuer
des adresses distinctes. Pendant
longtemps, la transmission des
données a été unidirectionnelle
et ne permettait que le pilotage
des appareils. Elle n’indiquait
aucune réponse, en cas de lampes
défaillantes notamment. La ver
sion DMX 512-A assure une com
munication bidirectionnelle.
DALI
DALI (Digital Adressable Lighting
Interface) est un protocole de
communication, qui permet de
piloter individuellement les appa
reils d’éclairage dotés de ballasts
DALI. Ce système assure une ges
tion conviviale de la lumière en
architecture et peut également
être intégré en tant que sous-sys
tème à des dispositifs domotiques
modernes. Le câble de commande
à deux brins avec une vitesse de
transmission de 1,2 ko/s peut être
associé à la ligne de secteur dans
un câble à 5 pôles. Bidirectionnel,
ce système transfert les réponses
des appareils d’éclairage, en cas de
lampes défaillantes par exemple.
Le protocole DALI limite le nombre
d’appareils à 64. En version stan
dard, il est possible d’enregistrer
dans les ballasts les réglages de
16 groupes d’appareils et 16 scè
nes d’éclairage au maximum. Pour
de plus amples informations sur
DALI : www.dali-ag.org
Le Light System DALI d’ERCO enregistre quant à lui, les réglages
dans un contrôleur central doté
d’une mémoire plus grande. Le
nombre de groupes d’appareils,
de scènes et de temps de fading
envisageables en est d’autant plus
important. De même, la capacité
de codage des ballasts s’en trouve
accrue, permettant de mettre en
mémoire des fonctions supplé
mentaires. Parallèlement, d’autres
appareils DALI restent compati
bles. Le Light System DALI peut
ainsi être utilisé pour une gestion
efficace de la lumière, mais aussi
pour l’éclairage scénographique.
293
E
Guide
1V-10V
26666661
Switch
Relay contact
Circuit
Neutral conductor
Luminaire 1
ECG
1V-10 V
Switch
Relay contact
Circuit
Neutral conductor
KNX, LON
266666666666666666666661
DMX, DALI
6666666666666661
Systèmes de programmation généraux
BMS
Floors or
Building Parts
Single Rooms
Luminaire 1
ECG
1V-10 V
Actuator 1V-10 V
Other luminaires
Other luminaires
D/A-Converter
Bus
KNX
Bus
LON
Les systèmes domotiques servent
à piloter différentes installations,
dédiées au chauffage, à la pro
tection solaire ou encore à l’éclai
rage. Ils sont plus complexes que
les dispositifs spécifiques et donc
plus compliqués à programmer,
installer et utiliser. Un protocole
cohérent permet la communica
tion entre les différents domaines
d’application et une intercon
nexion flexible. Les systèmes de
programmation sont à la base
de la domotique, simplifiant et
automatisant les fonctions en
présence dans les bâtiments. La
domotique s’articule en trois
volets : la gestion, qui assure à
l’utilisateur une meilleure vue
d’ensemble ; l’automatisation,
pour l’échange des données ; et
le site, où se trouvent capteurs et
actionneurs. Concernant l’éclaira
ge, aucune interface intégrée aux
appareils n’existe et la gestion de
la lumière se fait par le biais des
circuits électriques.
294
E
Guide
Gestion de la lumière | Systèmes de programmation | Systèmes de programmation généraux
Switch
Relay contact
Luminaire 1
Circuit
Neutral conductor
ECG
1V-10 V
Actuator 1V-10 V
Other luminaires
Bus
Switch
Relay contact
Luminaire 1
Circuit
Neutral conductor
ECG
1V-10 V
Other luminaires
D/A-Converter
Bus
KNX
Konnex (KNX), connu en particu
lier avec l’EIB (European Installa
tion Bus), est un système de pro
grammation numérique normalisé
au service de l’éclairage mais
aussi, entres autres, du chauffage,
de l’aération et de la protection
solaire. KNX se prête à la mise en
réseau d’installations électriques
domotiques. Télésurveillance et
télécommande assurent un grand
confort d’utilisation. La trans
mission des données à raison de
9,6 ko/s intervient dans un câble
de commande 24 V distinct avec
un circuit bifilaire torsadé. Décen
tralisée, la communication est
bidirectionnelle, de sorte que le
récepteur peut également répon
dre. Chaque élément connecté au
bus est indépendant des autres.
L’affectation de priorités régule
la communication et évite tout
conflit de données. Les adresses
individuelles des capteurs et des
actionneurs garantissent une
grande souplesse en termes de
réagencement. La norme KNX
trouve son application dans
l’habitat comme dans les grands
bâtiments de type bureaux ou
aéroports.
LON
LON (Local Operating Network)
est un protocole de communi
cation numérique normalisé,
qui s’emploie dans le bâtiment,
mais aussi dans l’industrie et
l’automatisation des processus.
Via TCP/IP, les réseaux LON peu
vent être associés aux réseaux
locaux et être télécommandés.
Le système LON s’appuie sur des
capteurs et des actionneurs intel
ligents. La « puce électronique »,
c’est-à-dire le microprocesseur
de chaque nœud LON, est pro
grammable et reconfigurable.
La transmission des données,
assurée par 32 000 nœuds maxi,
se fait grâce à un circuit bifilaire
torsadé, câble de commande
distinct, à une vitesse pouvant
atteindre 1,25 Mo/s.
295
E
Guide
Programmer l’éclairage
La programmation d’installations
d’éclairage par ordinateur pro
cure une grande souplesse pour
adapter la lumière à des exigences
spécifiques. Elle a ainsi inspiré des
systèmes d’éclairage complexes,
dotés de capteurs et d’interfaces,
qui exigent souvent une instal
lation et une maintenance par
des professionnels. La simplicité
de commande du dispositif au
quotidien est cependant décisive
pour l’utilisateur : il doit pouvoir
l’adapter lui-même à ses besoins.
Si les systèmes non normalisés
peuvent résoudre des situations
particulièrement complexes, ils
nécessitent l’intervention d’un
programmeur spécialisé dès qu’un
problème survient ou qu’une modification s’impose. À l’inverse, le
recours à des systèmes d’éclairage
normalisés, dont certains para
mètres sont modifiables, assure
un usage facile et la possibilité
pour l’utilisateur ou le concepteur
de procéder aux modifications
voulues.
Le choix d’un système de gestion
de la lumière par ordinateur repo
se sur des aspects techniques, tels
que la taille de l’installation, l’in
tégration possible en technique
multimédia ou en domotique et le
coût de l’installation. Viennent s’y
ajouter des critères importants
pour l’utilisateur, en termes d’er
gonomie, de flexibilité et de main
tenance. Une installation simple,
un temps de formation raisonna
ble et un logiciel clair facilitent le
montage et le fonctionnement de
l’ensemble.
296
E
Guide
Appareils
Capteurs
Élément de com
mande
Interface
Logiciel
Périphériques de
sortie
lumière se composent de plu
sieurs éléments : les capteurs
enregistrent les modifications
intervenant dans l’environne
ment, les éléments de commande
permettent de déclencher des
scènes d’éclairage ou de pro
grammer de nouveaux réglages.
Les périphériques de sortie appli
quent les signaux du circuit de
régulation. Le raccordement à
l’ordinateur garantit une utilisa
tion conviviale du système de
gestion de la lumière via un logi
ciel. L’association de plusieurs
systèmes de programmation est
possible grâce à des passerelles.
297
E
Guide
Gestion de la lumière | Appareils
Capteurs
Capteur de lumière
Capteur de
mouvements
Les capteurs sont des appareils
de mesure sensibles aux condi
tions environnementales comme
la luminosité ou aux mouvements.
La valeur mesurée, plus précisé
ment les dépassements négatifs
ou positifs d’une valeur limite,
envoie une impulsion au système
de gestion de la lumière pour adap
ter l’éclairage en conséquence.
298
E
Guide
Gestion de la lumière | Appareils | Capteurs
Capteur de lumière
Un capteur de lumière enregistre
le niveau d’éclairement. Il permet
une commande automatique des
scènes d’éclairage en fonction de
la lumière du jour. En intérieur, il
est ainsi possible d’associer les installations d’éclairage à la lumière
du jour, variable par définition, de
façon à obtenir un éclairement
constant, et à maintenir ainsi des
valeurs minimales sur le lieu de
travail ou à limiter l’exposition
aux rayonnements des œuvres
d’art dans les musées. Un capteur
de lumière du jour placé sur le
toit (capteur extérieur) en mesure
l’éclairement et commande l’éclai
rage intérieur en conséquence. S’il
est situé à l’intérieur (capteur inté
rieur), il fait la somme de l’éclai
Capteur de mouvements
Comme leur nom l’indique, les
capteurs de mouvements enre
gistrent les mouvements interve
nant dans une pièce. Ils peuvent
notamment éteindre ou graduer
la lumière dans les bureaux vides,
optimisant la consommation
d’énergie. Dans les musées, l’ex
position à la lumière des œuvres
d’art sensibles peut ainsi être
réduite en l’absence de tout visi
teur. À l’extérieur, les capteurs de
mouvements restreignent la con
sommation d’énergie nocturne,
l’éclairage n’étant activé qu’en
cas de nécessité. Les seuils de
commutation doivent être réglés
suivant les besoins.
rement produit par la lumière du
jour qui filtre et l’éclairage de la
pièce, de sorte à régler l’éclairage
suivant la lumière du jour. Dans
le premier cas, on parle de com
mande ; dans le second, de régu
lation.
Associés à la commande des
scènes d’éclairage, ces capteurs
permettent de les régler en fonc
tion de la lumière du jour, par le
biais d’un interrupteur crépus
culaire notamment. Il en va de
même pour la protection solaire,
via une commande des capteurs.
299
E
Guide
Élément de commande
Touche
Interrupteur
Télécommande
Pour des exigences simples, une
touche suffit à la gestion de la
lumière. Pour une utilisation con
viviale, les éléments de commande
avec affichages s’y prêtent par
faitement. Ils peuvent également
servir à programmer l’installation
d’éclairage. Grâce à une télécom
mande, déclencher les scènes
d’éclairage dans une pièce se fait
très facilement.
GUI
300
E
Guide
Gestion de la lumière | Appareils | Élément de commande
Touche
Une touche ferme ou ouvre
temporairement un circuit élec
trique, le temps de l’actionne
ment, pour activer ou désactiver
un groupe d’appareils ou une
scène d’éclairage. Le déclenche
ment de différentes fonctions
nécessite plusieurs touches.
Chaque fonction est définie au
moment de l’installation du sys
tème de gestion de la lumière.
Interrupteur
Un interrupteur ferme et ouvre un
circuit électrique. Il reste enclen
ché dans la position voulue : il
n’est pas nécessaire de l’y main
tenir en appuyant dessus comme
avec une touche. En éclairage,
il sert à éteindre et à allumer la
lumière.
Télécommande
Une télécommande permet de
régler la lumière indépendam
ment des éléments de commande
au mur. Dans une salle de con
férence, elle représente un outil
convivial pour déclencher facile
ment différentes scènes d’éclaira
ge. La télécommande à infrarouge
nécessite un récepteur IR pour
activer les différentes fonctions
programmées.
GUI
Les interfaces graphiques GUI
(Graphical User Interface) sont
dédiées à l’interaction avec un
logiciel installé sur un ordinateur
ou sur des éléments de comman
de. Bien conçues, elles évitent à
l’usager l’apprentissage complexe
d’un langage spécifique et lui
facilite l’utilisation des systèmes
au quotidien. L’association d’une
interface GUI avec un écran tac
tile permet une interaction direc
tement sur l’écran.
301
E
Guide
Périphériques de sortie
Relais
Gradateur
Contrôleur
Les actionneurs ou contrôleurs
sont des périphériques de sortie,
qui appliquent les signaux dans un
circuit de régulation. Les action
neurs de type relais ou gradateurs
commutent ou règlent le flux
lumineux en modifiant la tension.
Dotés d’un processeur interne
propre, les contrôleurs transmet
tent les signaux aux ballasts.
302
E
Guide
Gestion de la lumière | Appareils | Périphériques de sortie
Relais
Un relais est un commutateur
alimenté par le courant électrique.
Dans le cas des lampes aux halo
génures métalliques, un temps
d’allumage de quelques minutes
et une période de refroidissement
plus longue sont nécessaires avant
le rallumage.
Gradateur
Le gradateur sert à régler en
continu le flux lumineux d’une
lampe. La commande début de
phase intervient pour les lampes à
incandescence. Elle sert aussi à la
gradation des lampes halogènes
basse tension avec transformateur
électronique. Les projecteurs pour
lampes à incandescence comme
les lampes halogènes à incandes
cence se graduent sans problème.
Les lampes fluorescentes néces
sitent en revanche des ballasts
spéciaux. De même, les lampes
fluorescentes compactes exigent
des ballasts électroniques (BE)
spécifiques. Les lampes fluores
centes compactes traditionnelles
ne peuvent faire l’objet d’aucune
gradation. Via des ballasts adap
tés, les LED sont facilement gra
duables.
Avec la technique analogique
1-10 V, la gradation implique de
recourir non seulement à un BE
spécifique avec une entrée pour
la tension de commande 1-10 V,
mais aussi un potentiomètre ou
un système de commande qui
fournisse cette tension analo
gique, comme l’Area Net ERCO
ou les actionneurs KNX. Les gra
dateurs sont souvent regroupés
dans des armoires de commande.
Les câbles de commande sont
affectés aux appareils ou aux
groupes d’appareils d’éclairage
une fois pour toutes. Le protocole
de communication numérique
DALI permet cependant de piloter
individuellement les BE gradua
bles des appareils.
Contrôleur
Les contrôleurs sont des unités
électroniques, qui commandent
les processus. Dans un dispositif
de gestion de la lumière comme
le Light System DALI, les scènes
d’éclairage y sont enregistrées
et les appareils pilotés en consé
quence. La quantité des données
enregistrables dépend de la capa
cité de la mémoire du contrôleur.
L’utilisateur dirige le contrôleur
par le biais d’un logiciel ou d’élé
ments de commande. La con
nexion aux appareils d’éclairage
est assurée par un câble de com
mande qui transmet les signaux
aux ballasts.
Pour le système LON, des modules
D/A sont envisageables pour l’en
registrement et le déclenchement
des scènes. Périphériques de
sortie, ils permettent le raccorde
ment à des gradateurs externes, la
commande directe de BE gradua
bles ou de transformateurs.
303
E
Guide
Interface
Les passerelles assurent l’échange
des signaux et des données entre
différents réseaux ou systèmes
de bus. L’utilisation de plusieurs
systèmes de commande dans un
bâtiment nécessite un transfert
des données entre ces systèmes.
lumière peuvent être intégrés à
une installation domotique, en
tant que sous-systèmes, grâce à
un convertisseur. De même, des
systèmes DALI par exemple peu
vent ainsi réglés des appareils de
commande 1-10 V pour la protec
tion solaire via des passerelles.
Logiciel
Équipé d’un logiciel approprié,
un PC utilisé pour la gestion de
la lumière devient un élément de
commande et un appareil de pro
grammation. Via une interface,
USB par exemple, il se raccorde
sans problème au système en
place. Les réglages de luminosité
et de teinte sont spécifiés dans
les scènes d’éclairage. La pro
grammation des scènes se fait
grâce au logiciel installé et leur
activation, par l’intermédiaire des
éléments de commande. Ce logi
ciel ouvre la voie à de nombreuses
autres fonctions, notamment
l’organisation spatio-temporelle.
Un programme de gestion du
temps permet le réglage séquen
tiel ou calendaire de la lumière.
Le réglage séquentiel implique
la répétition des scènes sur une
certaine durée. Le réglage calen
daire permet une organisation
suivant des horaires ou des jours
précis. Avec le Light System DALI,
les appareils d’éclairage étant
adressables individuellement, il
est possible de revoir les affecta
tions et les réglages de manière
très flexible.
Un firmware est un logiciel indis
pensable à l’utilisation d’appareils
spécifiques, enregistré dans une
mémoire flash. Ce logiciel pour PC
qui sert à la gestion de la lumière
par ordinateur est installé sur le
disque dur.
304
E
Guide
Exemples d‘étude
Musée
Bureau
Restaurant
Salle multifonction
nelle
Salle d‘exposition
Le domaine d‘application d‘une
commande d‘éclairage comprend
l‘adaptation fonctionnelle du
besoin individuel en éclairage,
l‘optimisation de l‘emploi de
l‘énergie, ainsi que la conception
spécifique de l‘architecture, des
expositions et des présentations.
305
E
Guide
Gestion de la lumière | Exemples d‘étude
Musée
Observation
Salle de musée dédiée à la pré
sentation de peintures et de
sculptures.
Exigences : en l’absence de visi
teur dans la salle, l’éclairement
reste faible. A l’entrée d’un
visiteur, l’éclairage optimal de
l’exposition est activé.
306
E
Guide
Musée
Etude
307
E
Guide
Bureau
Observation
Exigences : Il est possible de
régler plusieurs niveaux d‘éclai
rage ; ceux-ci sont commandés
suivant la lumière du jour.
La commande se fait par des bou
tons à la porte. Il est possible de
sélectionner maximum 4 niveaux
d‘éclairage différents avec les
boutons.
Les scènes d‘éclairage sont défi
nies suivant les éclairements pour
différentes utilisations. Le réglage
à la valeur consigne dans une
scène d‘éclairage se fait par la
régulation de la lumière du jour.
308
E
Guide
Bureau
Observation
309
E
Guide
Bureau
Etude
310
E
Guide
Observation
Exigences : Le programme d‘éclai
rage est composé de différentes
scènes d‘éclairage. La commande
se fait par un Preset à l‘entrée.
Une commande de la lumière
du jour optimise l‘utilisation de
l‘énergie.
311
E
Guide
Observation
Etude
312
E
Guide
Restaurant
Observation
Exigence : Au petit déjeuner, au
déjeuner et au dîner, il est possi
ble d‘appeler différentes scènes
d‘éclairage.
313
E
Guide
Restaurant
Observation
314
E
Guide
Restaurant
Etude
315
E
Guide
Salle multifonctionnelle
Observation
Grande salle
Exigence : Différentes scènes
d‘éclairage pour variantes d‘utili
sation avec répartition différente
de la pièce :
Formation / Séminaire, grande
salle
- Réunion, grande salle
- Formation, petite salle
316
E
Guide
Observation
Grande salle
Etude
317
E
Guide
Observation
Petite salle
318

Guide - Erco

Transcription

Documents pareils

Lire le témoignage

oxylane decathlon - wittenheim oxylane decathlon

911 64 INTERRUPTEUR A tirette Pour éclairage de mobilier

Ameron Hotel Speicherstadt, Hambourg

Fiche technique Corruptibles 2008

COMMUNIQUÉ DE PRESSE Un restaurant haut de gamme de

Fiche 21 - HEOL2 - Agence Locale de l`Energie et du Climat du
