07 Chapes - Carrelages

Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________

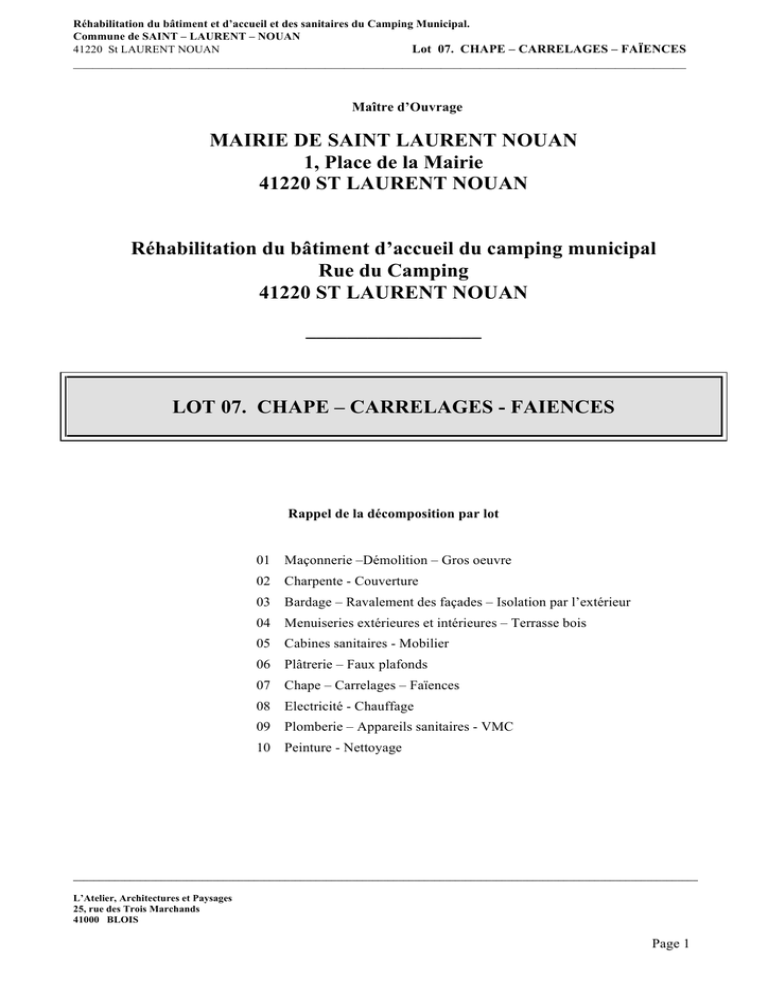

Maître d’Ouvrage
MAIRIE DE SAINT LAURENT NOUAN
1, Place de la Mairie
41220 ST LAURENT NOUAN
Réhabilitation du bâtiment d’accueil du camping municipal
Rue du Camping
41220 ST LAURENT NOUAN
_________________
LOT 07. CHAPE – CARRELAGES - FAIENCES
Rappel de la décomposition par lot
01
Maçonnerie –Démolition – Gros oeuvre
02
Charpente - Couverture
03
Bardage – Ravalement des façades – Isolation par l’extérieur
04
Menuiseries extérieures et intérieures – Terrasse bois
05
Cabines sanitaires - Mobilier
06
Plâtrerie – Faux plafonds
07
Chape – Carrelages – Faïences
08
Electricité - Chauffage
09
Plomberie – Appareils sanitaires - VMC
10
Peinture - Nettoyage
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 1
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
Sommaire
A) Prescriptions et règlements
A .01
PRESCRIPTIONS ET REGLEMENTS A OBSERVER
A .02
PIECES A FOURNIR
A .03
CONTENU DE L’OFFRE
A .04
MATERIAUX - ECHANTILLONS
A .05
CONTROLES – RECEPTIONS – PROTECTION DES OUVRAGES
A .06
RAPPEL DE L’ETENDUE DES OBLIGATIONS DE L’ENTREPRISE
B) Spécifications techniques générales
B .01
QUALITE DE LA MISE EN OEUVRE
B .02
SUPPORTS
B .03
MATERIAUX
B .04
REGLES DE POSE DU CARRELAGE
B .05
NIVEAU DES SOLS FINIS
B .06
TOLERANCES
B .07 NETTOYAGE ET PROTECTIONS
C) Description et localisation des Ouvrages
C .01
TRAVAUX PREPARATOIRES
C .02
CARRELAGES AU SOL
C .03
CARRELAGE MURAUX
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 2
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
A)
Spécifications et règlements
___________________________________________________________
A .01
PRESCRIPTIONS & REGLEMENTS A OBSERVER
L'ensemble des travaux du présent lot sera réalisé suivant les Règles de l'Art et suivant les Normes, D.T.U. et
autres règlements en vigueur à la date du marché de travaux (liste non limitative) :
Et notamment :
Conformité à la réglementation – Sécurité incendie
Strict respect des degrés de résistance au feu requis par la réglementation et la notice de sécurité
Pour tous les matériaux et produits concernés par la réglementation sécurité incendie, l'entrepreneur devra
assurer et garantir une mise en œuvre répondant strictement aux conditions et prescriptions stipulées dans le
procès-verbal d'essai au feu du matériau ou produit concerné.
Normes et DTU
D.T.U. 26.2 (P 14-201) : Chapes et dalles à base de liants hydrauliques
D.T.U. 52.1 (P 63-201) : Revêtements de sols scellés
D.T.U. 36.1 : Menuiseries en bois
Normes Françaises dont:
- XP P05-010 (Janvier 2004) : Evaluation de la glissance des revêtements
- NF EN 14411 (Avril 2004) sur les caractéristiques des carreaux de céramique
NF EN 14411 (Mai 2004) : Caractéristiques des carreaux et dalles de céramique
NF EN 12002 (Août 2003) : Déformation des colles à carrelages
Documents de référence et de calcul
Notice sur le classement UPEC, compris adaptation aux sols céramiques (CSTB).
Exemples de solutions pouvant satisfaire au règlement de la construction et aux définitions du
label confort acoustique III. Acoustique (CSTB).
Cahier des prescriptions techniques d'exécution des revêtements de sols céramiques (et
analogues) intérieurs collés au moyen de mortier-colle (CSTB).
Cahier des prescriptions techniques d'exécution des revêtements muraux extérieurs collés au
moyen de mortiers-colles (CSTB).
Cahier des prescriptions techniques d'exécution des revêtements muraux intérieurs collés au
moyen d'adhésifs sans ciment (CSTB).
Cahier des prescriptions techniques d'exécution des enduits de lissage de sols intérieurs (CSTB).
Liste des colles pour revêtements céramiques (CSTB).
Liste des revêtements de sols minces classés et des matériaux annexes (CSTB).
Gestion des déchets et environnement
La conception et la réalisation des travaux de la présente Opération devront s’inscrire dans une démarche de
respect du développement durable.
Le chantier devra se dérouler dans le respect de l’environnement.
Réduction du volume de déchets produits, engagement vis-à-vis du tri des déchets … Au même titre, la
sélection des entreprises prendra en compte les actions proposées pour diminuer les nuisances aux riverains
telles que bruit, poussières salissures …
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 3
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
A .02
PIECES A FOURNIR ET ETUDES TECHNIQUES
Avec son offre
Un détail estimatif suivant modèle fourni à la consultation avec indication des quantités estimées et des prix
unitaires
En fin de travaux
Huit jours avant la date fixée de réception, l’entrepreneur devra remettre, le « DOE » comprenant :
Les plans d’exécution mis à jour
Les fiches techniques des matériaux installés
Les PV d’essai de tous les matériaux soumis à la réglementation incendie et à la réglementation
acoustique
Tous les certificats et labels réclamés dans le présent CCTP et ceux exigés en cours de chantier
Le dossier D.U.I.O.
A .03
CONTENU DE L’OFFRE
Contexte
L'entrepreneur demandera à l'Architecte tous les renseignements qui lui sembleront nécessaires à l'établissement
de son offre.
En conséquence, l'entrepreneur ne pourra jamais arguer que des erreurs ou omissions le dispensent d'exécuter
tous les travaux concernant son corps d’état et l'obligent à demander un supplément de prix.
Connaissance du dossier
Il est fait obligation à l’entrepreneur, de consulter les CCTP des autres corps d’état afin d’avoir une parfaite
connaissance de tous les éléments constitutifs du Projet et, de ce fait, des incidences sur son propre lot.
Omissions dans les pièces de consultation
En cas d’omission constatée dans les documents de consultation, la pièce la plus complète sera prise en
considération pour les renseignements qu’elle contient.
Variantes et options obligatoires
Les variantes et travaux en option, précisés dans le CCTP, doivent être chiffrés séparément de l’offre de base et
sous la forme de plus-ou moins-value résultante.
Variantes libres
L’entrepreneur a la possibilité de proposer des variantes économiques en indiquant très précisément la nature et
le classement éventuel des matériaux qu’il se propose de mettre en œuvre ainsi que leur localisation
Marques et équivalences
Les marques, modèles et caractéristiques du matériel décrit dans le présent descriptif devront être respectés.
L'entrepreneur pourra cependant proposer en variante un matériel financièrement plus avantageux mais
présentant les mêmes garanties techniques et en joignant à son offre tous les documents permettant d’en
apprécier les caractéristiques et performances.
Caractère forfaitaire de l’offre
L’entrepreneur fournira, avec son offre, la décomposition du prix global exprimée sous forme de quantités et de
prix unitaires.
Ce document ne constituera pas un document contractuel dans le cadre du marché qui sera un marché global et
forfaitaire.
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 4
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
A .04
MATERIAUX – ECHANTILLONS
Avis Techniques
Pour tous les matériaux et produits qui relèvent de la procédure de l'« Avis Technique », il ne pourra être mis en
œuvre que des matériaux et produits ayant fait l'objet d'un Avis Technique.
L'entrepreneur devra toujours fournir l'Avis Technique en cours de validité pour les matériaux et produits
concernés.
Marquage « NF »
Pour tous les matériaux et produits ayant fait l'objet d'une certification à la marque « NF », il ne pourra être mis
en œuvre que des matériaux et produits admis à cette marque « NF ».
Autres certifications ou labels
Pour tous les matériaux et produits ayant fait l'objet d'une « Certification » ou d'un « Label » de qualité, il ne
pourra être mis en œuvre que des matériaux ou produits titulaires de cette certification ou de ce label.
Echantillons - analyses
L'entrepreneur devra obligatoirement déposer chez le Maître d'œuvre ou à l'emplacement du chantier qui lui
serait désigné, les catalogues, échantillons, modèles ou spécimens de tous les matériaux, appareils ou éléments
devant être utilisés pour l'exécution de son marché.
Il fournira sur les pièces ainsi déposées tous les renseignements qui lui seront demandés par le Maître d'œuvre et
l’autorité de contrôle.
Ces échantillons ou éléments modèles acceptés serviront de référence d'appréciation lors des
approvisionnements de chantier.
Qualités environnementales
Les entreprises devront être en mesure de fournir au Maître d’Ouvrage, les informations concernant les
performances environnementales se rapportant à la structure, l’enveloppe et les revêtements intérieurs, relatifs à
son lot en référence à l’application de la norme NF P 01.010.
A défaut, quand elles n’existent pas pour un ou plusieurs produits, les informations concernant les performances
environnementales limitées aux seuls impacts sanitaires, seront au moins connues des entreprises et disponibles
dans une forme les situant par rapport aux exigences de la norme.
A .05
CONTROLES –RECEPTIONS – PROTECTION DES OUVRAGES
Contrôle technique
Les travaux seront soumis au contrôle technique d’un organisme agréé, cette mission a été confiée à :
SOCOTEC
10 rue Claude Bernard
41000 BLOIS
Tel : 02 54 55 76 70
L'entrepreneur est tenu de soumettre à cet organisme, en 2 exemplaires, tous les documents et éléments
nécessaires à l'exécution de sa mission.
L'entrepreneur a l'obligation de se soumettre aux exigences de ce bureau de contrôle sans que cela ne puisse
remettre en cause le caractère forfaitaire de son offre.
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 5
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
Documents à soumettre au bureau de contrôle
Avis et fiches techniques de tous les matériaux utilisés.
Contrôles et vérifications
En cours et à la fin des travaux, il sera procédé aux vérifications de conformité aux Normes, règlements et
pièces techniques descriptives.
Toutes les matières premières, tout le matériel et installations qui ne répondraient pas aux conditions fixées
seraient rejetés d’une façon absolue et seraient remplacés par l’entrepreneur sans qu’il en résulte ni
augmentation de prix, indemnité ou extension de délai.
Protection des ouvrages
Dans le cadre de la réalisation de ses travaux, l’entrepreneur devra la protection de ses ouvrages par tous les
moyens appropriés, depuis la livraison des fournitures jusqu’à la réception.
L’entrepreneur devra également prendre toutes les mesures nécessaires pour la protection des ouvrages des
autres corps d’état.
Réceptions
Le Maître d’œuvre se réserve le droit de procéder à toutes les visites qu’il estimera nécessaires chez le
fournisseur pendant la fabrication du matériel.
La réception en usine n’engagera en rien le Maître d’œuvre en ce qui concerne les réceptions du matériel après
installation.
Si les installations font l’objet de réserves à la réception, l’entrepreneur devra y porter remède à ses frais dans le
délai et selon les dispositions définies dans les pièces contractuelles.
Entretien et garantie
L’entretien des ouvrages faisant l’objet du présent lot sera assuré pendant la totalité de la période de garantie,
celle-ci prenant effet à partir de la date de réception.
Il devra être comprendre le remplacement des surfaces non adhérentes.
A .06
RAPPEL DE L’ETENDUE DES OBLIGATIONS DE L’ENTREPRISE
Dans le cadre de l’exécution de son marché l’entreprise devra entre autres :
- La reconnaissance du site.
- Les baraquements de chantier pour le matériel et les matériaux.
- Etablissements des plans d’exécution et d’atelier.
- Les prises de mesures sur site.
- Etablissement du Plan de Sécurité et de Protection de la Santé.
- Tous les moyens nécessaires à la protection des personnes et instructions du coordonateur SPS.
- Le tri et l’enlèvement des ses gravois, nettoyages journaliers, protection des ouvrages et remises en état.- La protection de ses ouvrages.
- La représentation de l’entreprise aux rendez-vous de chantier, sur convocation.
- Les documents et informations réclamés par le bureau de contrôle.
- La fourniture des éléments au coordonnateur SPS pour l’établissement du D.I.U.O.
- Sa participation aux frais de dépenses communes du compte prorata qui sera géré suivant la norme NFP 03001.
- Ensemble des incidences financières inhérentes au strict respect des conditions stipulées dans le CCAP.
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 6
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
B)
Spécifications techniques générales
______________________________________________________________________________________
B .01
QUALITE DE LA MISE EN OEUVRE
Tous les travaux du présent marché comprennent :
- toutes les plus-values dues aux sujétions diverses d'exécution,
- nettoyage soigné des supports avant exécution de pose des revêtements,
- tous les travaux préparatoires nécessaires à la planéité du support et à la pose des revêtements,
- les coupes, découpes, autour des ouvrages (canalisations, menuiseries, etc.).
- ajustements et tous raccords après le passage des autres corps d'état,
- la protection normale des revêtements,
- le nettoyage soigné et enlèvement des traces de colle et de ciment sur les revêtements et également sur les
ouvrages autres (tels que plinthes, partie basse des portes, etc.).
Tous les ouvrages devront être livrés en parfait état d'achèvement de finition et de propreté, le chantier sera
nettoyé au fur et à mesure de l'avancement des travaux, les gravois résultant des travaux propres au présent lot,
enlevés et évacués aux décharges publiques.
B .02
SUPPORTS
Réception des supports
L'entrepreneur du présent lot devra procéder à la réception des supports devant recevoir les revêtements de
sols et murs.
Pour cette réception, l'entrepreneur du présent lot vérifiera que les supports répondent bien aux exigences des
DTU, règles professionnelles et autres.
Les tolérances devant être respectées seront celles définies en Annexe 1 du Cahier des clauses techniques,
des DTU 53.1 et 53.2 pour les supports devant recevoir un revêtement de sol en carrelage collé.
Cette réception sera faite en présence du maître d'œuvre, de l'entrepreneur ayant réalisé les supports et de
l'entrepreneur du présent lot.
Supports non conformes
En cas de supports ou parties de supports non conformes, l'entrepreneur du présent lot fera par écrit au maître
d'œuvre ses réserves et observations avec justifications à l'appui.
Il appartiendra alors au maître d'œuvre de prendre toutes décisions en vue de l'obtention des supports
conformes.
Le maître d'œuvre pourra être amené à prescrire des travaux complémentaires nécessaires.
Selon leur nature, ces travaux complémentaires seront réalisés, soit par le lot ayant exécuté les supports, soit
par le présent lot, mais les frais en seront toujours supportés par l'entrepreneur ayant exécuté les supports.
B .03
MATERIAUX
Matériaux pour chapes au mortier hydraulique
Les sables et liants hydrauliques pour chapes, ainsi que les adjuvants éventuels autorisés, devront être
conformes aux prescriptions du DTU 26.2 – chapitre 2, et répondre aux normes qui y sont citées.
Les chapes à prise rapide devront être réalisées avec un liant hydraulique spécial, titulaire d'un Avis Technique.
L'entrepreneur restera responsable de la composition des mortiers y compris dans les cas spéciaux consécutifs à
des conditions particulières rencontrées ainsi que pour les matériaux pour lesquels le fabricant recommande un
mortier particulier.
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 7
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
Matériaux pour enduits au mortier hydraulique
Les sables et liants hydrauliques pour enduits ainsi que les adjuvants éventuels autorisés devront être conformes
aux prescriptions du DTU 26.1 – chapitre 2 et répondre aux normes qui y sont citées.
Colles et mortiers-colles pour carrelages collés
Les définitions et spécifications, les différents types de colles pour carrelages sont définis actuellement par un
guide de l'UEATC.
Matériaux pour mortier de pose des carrelages scellés.
Les sables et liants hydrauliques pour mortier de pose, ainsi que les adjuvants éventuels autorisés devront être
conformes aux prescriptions du DTU 26.1 – art. 5.5 et répondre aux normes qui y sont mentionnées.
Matériaux pour jointoiement
Les coulis à base de liants hydrauliques seront réalisés avec des sables et liants, les sables étant de granulométrie
différente en fonction de la largeur des joints, conformément aux spécifications du DTU 26.1 – art. 5.6.
Les produits de jointoiement « tout prêts » du commerce devront être adaptés à la largeur des joints, au support
soumis à déformation ou non, à la durée de prise souhaitée, à l'emploi extérieur ou intérieur, coloré ou non, etc.
Produits d’étanchéité
Les produits d’étanchéité sous les carrelages muraux doivent être titulaires d’un avis technique ou d’un cahier
des charges approuvé par un organisme agréé.
B .04
REGLES DE POSE DU CARRELAGE
Règles de pose
Les carreaux seront posés sur chape de mortier ou collés, les joints seront coulés avant que le mortier de pose
n’ait terminé sa prise afin d’assurer l’adhérence nécessaire.
Le nettoyage devra avoir lieu aussitôt après le raffermissement des coulis de joints
Jointoiement
Les joints, réalisés sur plancher bois, sur planchant chauffant ou sur Isolation phonique seront traités à l’aide
d’un produit souple, ayant l’agrément pour cet usage.
Joints périmétriques
Les joints périmétriques dans les pièces humides seront traités avec un mastic élastomère.
Joints de fractionnement
Des joints de fractionnement doivent être prévus pour les surfaces de plus de 60 m² et tous les 6ml00 dans els
circulations. Cette surface est ramenée à 40 m² dans le cas de présence d’une sous-couche isolante.
B .05
NIVEAU DES SOLS FINIS
Les différents revêtements de sols devront toujours être au même niveau au droit des jonctions et présenter un
affleurement parfait.
Toutes dispositions utiles devront être prises à ce sujet, en accord avec les Entrepreneurs des autres corps d’état.
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 8
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
B .06
TOLERANCES
Planimétrie générale
Une règle de 2m00 appliquée sur le revêtement et promenée en tous sens, ne devra pas faire apparaître entre les
points les plus saillants et les points les plus en creux, un écart supérieur à 3 mm.
Planimétrie locale
Une règle de 20 cm appliquée sur le revêtement et promenée en tous sens, ne devra pas faire apparaître entre les
points les plus saillants et les points les plus en creux, un écart supérieur à 1 mm.
Alignement pour les revêtements en dalles
Une règle de 2m00 posée à plat, ne devra pas faire apparaître de différence dans l’alignement des joints
supérieurs à 0.5 mm
Tous les revêtements de sols accusant des défauts tels décollements, boursouflures, bosses ou flaches supérieurs
aux tolérances admises, alignement des joints incorrects, joints ouverts, coupes et ajustages mal réalisés…
seront refusés et déposés et refaits par l’Entrepreneur à ses frais.
B .07 NETTOYAGE ET PROTECTIONS
Immédiatement après la pose, les revêtements de sols et de murs seront soigneusement nettoyés à l’aide de
produits adéquats, et le présent lot en assurera la protection jusqu’à la réception.
Dans certains cas l’Entrepreneur du présent lot sera amené à mettre en place une protection contre les chocs et
les salissures, cette protection pourra être en panneaux de bois ou simple polyane, suivant les risques encourus.
Dans tous les cas il se conformera aux directives de la coordination des travaux.
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 9
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
C)
Description et localisation des ouvrages
_______________________________________________________________________________________
Réception des supports
Les supports sont existants ou seront livrés par le lot Plâtrerie.
Ces supports devront faire l’objet d’une réception avant exécution des travaux du présent lot.
Tout début d’exécution équivaudra à une réception sans réserve de ceux-ci.
C .01
TRAVAUX PREPARATOIRES
01 .01 Chapes de rattrapage des niveaux
Réalisation de chapes de rattrapage de niveaux compris toutes sujétions
Chapes traditionnelles grillagées avec joints de rupture suivant DTU.
Localisation : Laverie / Sanitaires – local entretien.
01 .02 Ragréage des supports
Fourniture et mise en œuvre suivant prescriptions du fabricant d'un enduit de ragréage et de lissage épais
compris grattage et nettoyage préalable du support.
Ce ragréage sera parfaitement lisse sans défaut de planéité supérieur à 5 mm sur une règle de 2m00 et 2 mm
sous une règle de 0m20.
Localisation : Ensemble des locaux hors local technique.
01 .03
Etanchéité sous carrelages muraux
Exécution d'une étanchéité liquide à base de résine synthétique avec charges minérales fixes, application en 2
couches croisées au rouleau dont 1ère couche grassement pour fermeture du support, remontée en plinthe,
traitement soigné des angles, épaisseur du film sec 1 m/m environ.
Référence « Fermasec » des Etablissements Weber et Broutin ou équivalent.
Localisation : Au droit emprise des faïences.
01 .04 Socles des receveurs de douches
Socles des receveurs de douches à réaliser en béton coffré.
Localisation : WC - Douche.
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 10
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
C .02
CARRELAGES AU SOL
02. 01 Carrelage gris cérame 30/30
Préparation des supports et application d’un système de protection à l’eau sous carrelage, de type WEBER SYS
PROTEC de chez WEBER ET BROUTIN ou de qualité équivalente, y compris l’application d’un primaire
selon prescription du fabricant.
Caractéristiques techniques minimales
- UPEC – U4 P4 E3 C2
- Dimensions = 30 x 30cm
- Carrelage grés cérame 30/30 anti dérapant dans gamme porphirée, avec plinthes à talons ou à gorge, couleur au
choix architecte.
Divers
-Joints époxy.
-Plinthes à talon ou à gorge assorties
Matériaux retenus
- Carreaux grès Type GRANITI antidérapant de chez MARAZZI ou similaire
- Calepinage et coloris suivant dessin Architecte.
Localisation : Laverie / Sanitaires - local entretien.
02 .02 Carrelages grés cérame 40/40
Fourniture et pose scellée de carreaux de grès cérame de 40 x 40, gamme antidérapante V 10, compris toutes
coupes, coulis des joints au mortier de type « Fermajoint souple » ou similaire, protection, nettoyage, etc.
Fourniture et pose de plinthes de 8 cm de même nature que le carrelage défini ci-dessous compris toutes
coupes, alignement des points, raccords, joints, pose à la colle.
Pose collée.
Joints au ciment blanc ou teinté gris.
Matériaux retenus :
- Carreaux gris type GRANITI de chez MARAZZI ou similaire.
- Calepinage et coloris suivant dessin Architecte.
Localisation : Salle de convivialité / Accueil / Dégagement / WC-Douche / Salle de repos / cuisine – local de
rangement.
C .03
CARRELAGE MURAUX
03 .01 Faïences avec rang de carreaux couleur
Fourniture et pose collée au mortier colle de carreaux de faïence de 20/20 dans la gamme « Architectura », des
Etablissements MARRAZZI.
Prévoir un rang de carreaux de couleur formant listel.
Pose à l’aide d’une colle agrée
Joints au mortier époxyde à 2 composants
Joint silicone blanc au droit des appareils sanitaires
Localisation : Sur une hauteur de 2,00 m sur toute la périphérie de la douche et du WC - Douche.
Sur une hauteur de 3 carreaux au droit du lavabo du WC- Douche.
Dosseret plan de cuisine sur 3 rangs, compris retours latéraux.
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 11
Réhabilitation du bâtiment et d’accueil et des sanitaires du Camping Municipal.
Commune de SAINT – LAURENT – NOUAN
41220 St LAURENT NOUAN
Lot 07. CHAPE – CARRELAGES – FAÏENCES
_______________________________________________________________________________________________
03 .02 Faïences sanitaires
Fourniture et pose par collage approprié (adhésif titulaire d'un avis technique CSTB, compatible avec les
douches), y compris travaux préparatoires nécessaires, de carreaux de grés émaillé.
Reprise des joints au coulis de ciment blanc ou au produit spécial pour joints titulaire d'un avis technique.
Faïence murale collée et coordonnée au sol, profil 1/2 rond en protection des rives de faïence.
Matériaux retenus :
- Carreaux 20 x 20 série ARCHITECTURA de chez MARRAZZI
- 4 coloris, au choix de l’Architecte
Localisation : Ensemble des murs des sanitaires et local entretien (toute hauteur).
Au droit du bac à laver le linge de la laverie, sur une hauteur de 120 cm, compris retour latéral.
03 .03 Profils d’angles
Profil d’angle et d’arrêt PVC SCHLUTER ou équivalent.
Localisation : Tous les angles saillants sur toute la hauteur et en arrêt des faïences
03 .04 Joints d’étanchéité
Ils seront réalisés au moyen d'un cordon continu en silicones titulaires du label SNJF avec protection, lissage et
nettoyages.
Localisation : Suivant plans, tous joints formés par l’adossement des appareils sanitaires.
_________________________________________________________________________________________________________________________
L’Atelier, Architectures et Paysages
25, rue des Trois Marchands
41000 BLOIS
Page 12
