FC2 : la lampe de bureau doit éclairer efficacement Liaison pivot

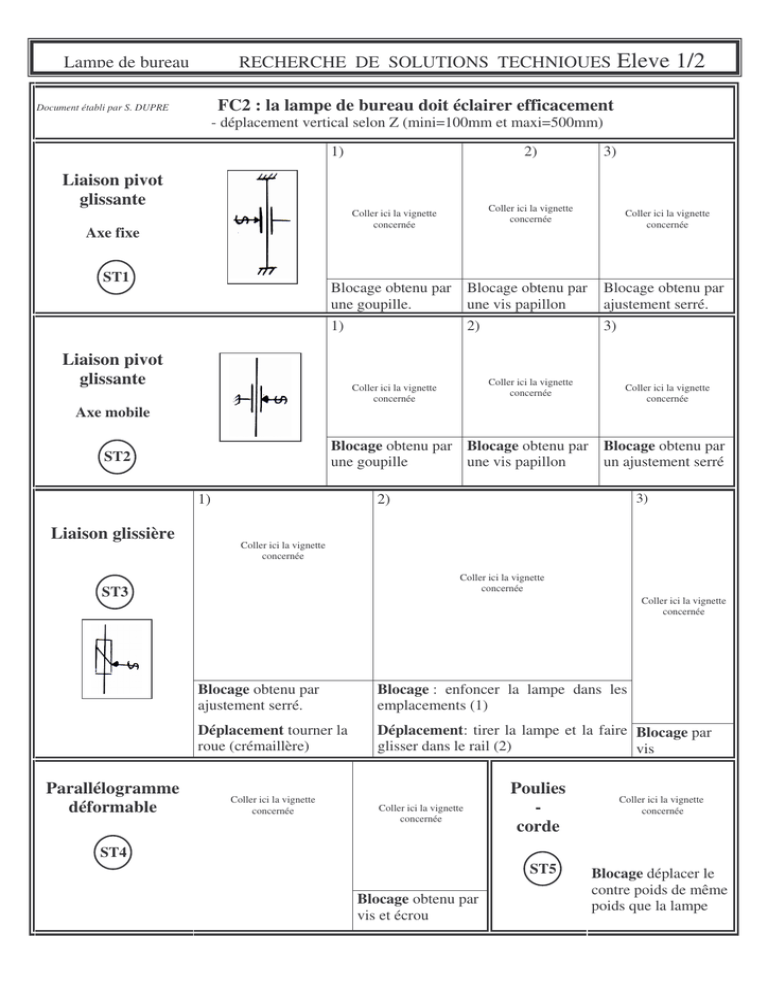

Lampe de bureau
RECHERCHE DE SOLUTIONS TECHNIQUES
Eleve 1/2
FC2 : la lampe de bureau doit éclairer efficacement
Document établi par S. DUPRE
- déplacement vertical selon Z (mini=100mm et maxi=500mm)
2)
1)
Liaison pivot
glissante
ST1
Blocage obtenu par
une vis papillon
Blocage obtenu par
ajustement serré.
1)
2)
3)
Coller ici la vignette
concernée
Coller ici la vignette
concernée
Axe mobile
Coller ici la vignette
concernée
Blocage obtenu par Blocage obtenu par Blocage obtenu par
une goupille
une vis papillon
un ajustement serré
ST2
1)
2)
3)
Coller ici la vignette
concernée
Coller ici la vignette
concernée
ST3
Parallélogramme
déformable
Coller ici la vignette
concernée
Blocage obtenu par
une goupille.
Liaison pivot
glissante
Liaison glissière
Coller ici la vignette
concernée
Coller ici la vignette
concernée
Axe fixe
3)
Coller ici la vignette
concernée
Blocage obtenu par
ajustement serré.
Blocage : enfoncer la lampe dans les
emplacements (1)
Déplacement tourner la
roue (crémaillère)
Déplacement: tirer la lampe et la faire Blocage par
glisser dans le rail (2)
vis
Coller ici la vignette
concernée
Coller ici la vignette
concernée
ST4
Poulies
corde
ST5
Blocage obtenu par
vis et écrou
Coller ici la vignette
concernée
Blocage déplacer le
contre poids de même
poids que la lampe
FC2 : la lampe de bureau doit éclairer efficacement
- rotation selon l’axe X (mini=180° et Maxi=360°)
Coller ici la vignette
concernée
Liaison glissière
ST1
Rotation : remonter le coulisseau (2) vers la lampe et faire
coulisser le lardon (3) dans le rail (4).
Blocage : lâcher le coulisseau ; le ressort de rappel (1)
exerce une force sur le coulisseau (2) qui comprime le rail
(4) sur le lardon (3).
Liaison pivot
Coller ici la vignette
concernée
Axe mobile
ST2
Coller ici la vignette
concernée
Blocage : les 2 vis papillons
(1)
montées
sur
les
logements fixes (2) appuient
sur l’axe (3) au serrage.
Rotation : desserrer les vis
papillons (1), l’axe (3) est
mobile.
Blocage : la vis papillon (1)
montée sur l’axe (3) appuie
sur le logement fixe (2) au
serrage.
Rotation : desserrer la vis
papillon (1), l’axe (3) est
mobile.
Liaison pivot
Axe fixe
Coller ici la vignette
concernée
Blocage : la vis papillon (2)
montée sur la bague (4)
appuie sur l’axe fixe (3) au
serrage.
ST3
Rotation : desserrer la vis
papillon (2), la bague (4) est
mobile.
Liaison rotule
Blocage : la vis papillon (2)
rapproche la partie haute (1)
et basse (3) du logement qui
appuient sur la sphère (4) au
serrage.
Coller ici la vignette
concernée
ST4
Rotation : desserrer la vis
papillon (2), la sphère (4) est
mobile.
