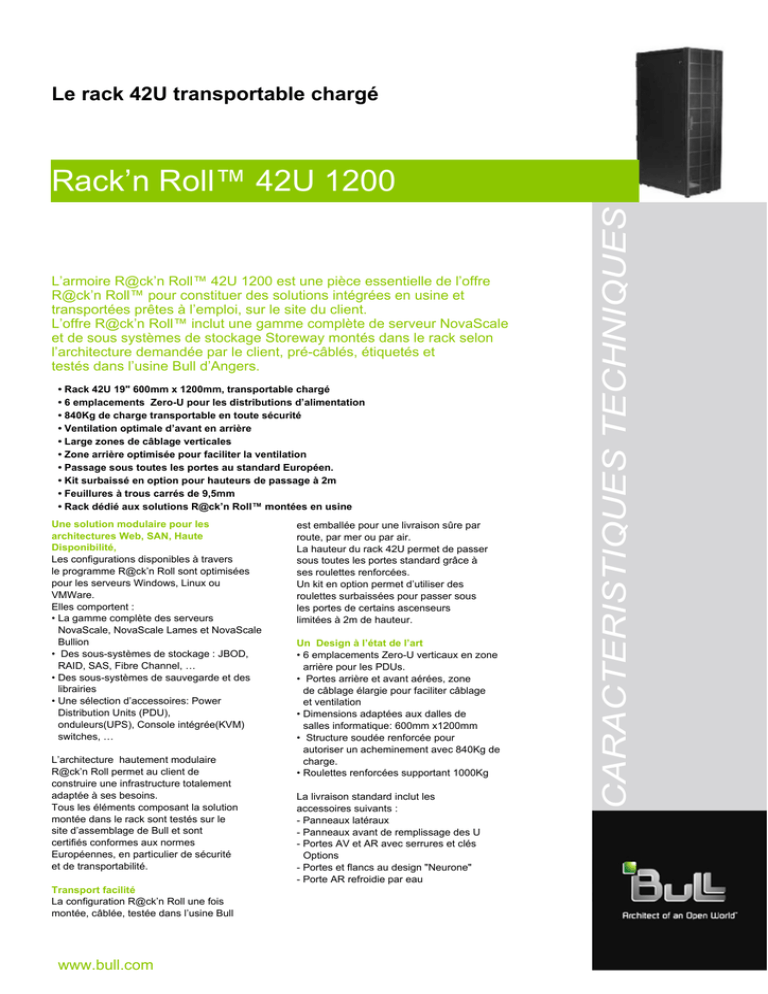

Rack`n Roll™ 42U 1200 CARACTERISTIQUES TECHNIQUES

Le rack 42U transportable chargé
L’armoire R@ck’n Roll™ 42U 1200 est une pièce essentielle de l’offre
R@ck’n Roll™ pour constituer des solutions intégrées en usine et
transportées prêtes à l’emploi, sur le site du client.
L’offre R@ck’n Roll™ inclut une gamme complète de serveur NovaScale
et de sous systèmes de stockage Storeway montés dans le rack selon
l’architecture demandée par le client, pré-câblés, étiquetés et
testés dans l’usine Bull d’Angers.
• Rack 42U 19" 600mm x 1200mm, transportable chargé
• 6 emplacements Zero-U pour les distributions d’alimentation
• 840Kg de charge transportable en toute sécurité
• Ventilation optimale d’avant en arrière
• Large zones de câblage verticales
• Zone arrière optimisée pour faciliter la ventilation
• Passage sous toutes les portes au standard Européen.
• Kit surbaissé en option pour hauteurs de passage à 2m
• Feuillures à trous carrés de 9,5mm
• Rack dédié aux solutions R@ck’n Roll™ montées en usine
Une solution modulaire pour les
architectures Web, SAN, Haute
Disponibilité,
Les configurations disponibles à travers
le programme R@ck’n Roll sont optimisées
pour les serveurs Windows, Linux ou
VMWare.
Elles comportent :
• La gamme complète des serveurs
NovaScale, NovaScale Lames et NovaScale
Bullion
• Des sous-systèmes de stockage : JBOD,
RAID, SAS, Fibre Channel, …
• Des sous-systèmes de sauvegarde et des
librairies
• Une sélection d’accessoires: Power
Distribution Units (PDU),
onduleurs(UPS), Console intégrée(KVM)
switches, …
L’architecture hautement modulaire
R@ck’n Roll permet au client de
construire une infrastructure totalement
adaptée à ses besoins.
Tous les éléments composant la solution
montée dans le rack sont testés sur le
site d’assemblage de Bull et sont
certifiés conformes aux normes
Européennes, en particulier de sécurité
et de transportabilité.
Transport facilité
La configuration R@ck’n Roll une fois
montée, câblée, testée dans l’usine Bull
www.bull.com
est emballée pour une livraison sûre par
route, par mer ou par air.
La hauteur du rack 42U permet de passer
sous toutes les portes standard grâce à
ses roulettes renforcées.
Un kit en option permet d’utiliser des
roulettes surbaissées pour passer sous
les portes de certains ascenseurs
limitées à 2m de hauteur.
Un Design à l’état de l’art
• 6 emplacements Zero-U verticaux en zone
arrière pour les PDUs.
• Portes arrière et avant aérées, zone
de câblage élargie pour faciliter câblage
et ventilation
• Dimensions adaptées aux dalles de
salles informatique: 600mm x1200mm
• Structure soudée renforcée pour
autoriser un acheminement avec 840Kg de
charge.
• Roulettes renforcées supportant 1000Kg
La livraison standard inclut les
accessoires suivants :
- Panneaux latéraux
- Panneaux avant de remplissage des U
- Portes AV et AR avec serrures et clés
Options
- Portes et flancs au design "Neurone"
- Porte AR refroidie par eau
CARACTERISTIQUES TECHNIQUES
Rack’n Roll™ 42U 1200
Rack’n Roll™ 42U 1200
Caractéristiques Techniques
Specifications
Capacité de montage
Dimensions (HxWxD) rack seul
Poids à vide (rack)
Poids à vide (emballé)
Charge maximum
42U
2020x600x1200mm, 1995x600x1200mm
avec roulettes surbaissées en option
173Kg
197Kg Pallette incluse
840Kg transportable, 1000Kg sur
roulettes, 1200Kg sur pieds
Caractéristiques
Porte frontale
Verrouillage
Reversible
Perforation
Couleur
Bull Design
Poignée avec clé
Oui
63%
Noire
Porte arrière
Verrouillage
Reversible
Perforation
Couleur
Poignée avec clé
Oui
78%
Noire
Panneaux latéraux
Verrouillage
Couleur
Rapide
Noire
Toît
Passage des câbles
Couleur
Pré-découpes
Noire
Base inférieure
Roulettes
Pieds
Feuillures verticales
Avant
Arrière
renforcées
renforcés, réglables
2 AV, 2 AR avec étiquetage des U
9.5mm trous carrés
9.5mm trous carrés, avec 2x 3
emplacements zero U pour les PDUs
Accessoires
Panneaux de remplissage
Stabilisateur avant
Plateaux
Vis et écrous
Kits 1U et 3U kits, noirs
verrouillage rapide
Option
Option
Kit de 20x vis M5 avec cages pour
trous carrés 9.5mm en option
Distribution d’alimentation
PDU Type
Emplacements Zero-U pour PDU
PDU 32A or 63A en option horizontale
ou verticale
Total 6
Ventilation
Type
Par circulation d’air d’avant en
arrière, porte refroidie par eau en
option
Personnalisation
Logo
Couleur du rack
Bull Logo ou Logo à la demande
Noire
Expédition
© 2011 Copyright Bull SAS All rights reserved - On-the-fly printed on 13/06/2011 20:45:19
Emballage
Palette
Film en standard, emballage
renforcé en option
Bois, mousse, rails
Normes et Sécurité
Conformité aux normes
Chocs et vibrations
CE, IEC 60297 , EIA-310-E, EN 60950
Laboratoire National de Test (LNE)
charge de 840Kg transportable
Garantie
Garantie standard
Garanties optionnelles
1 an sur site à J+1
Oui
