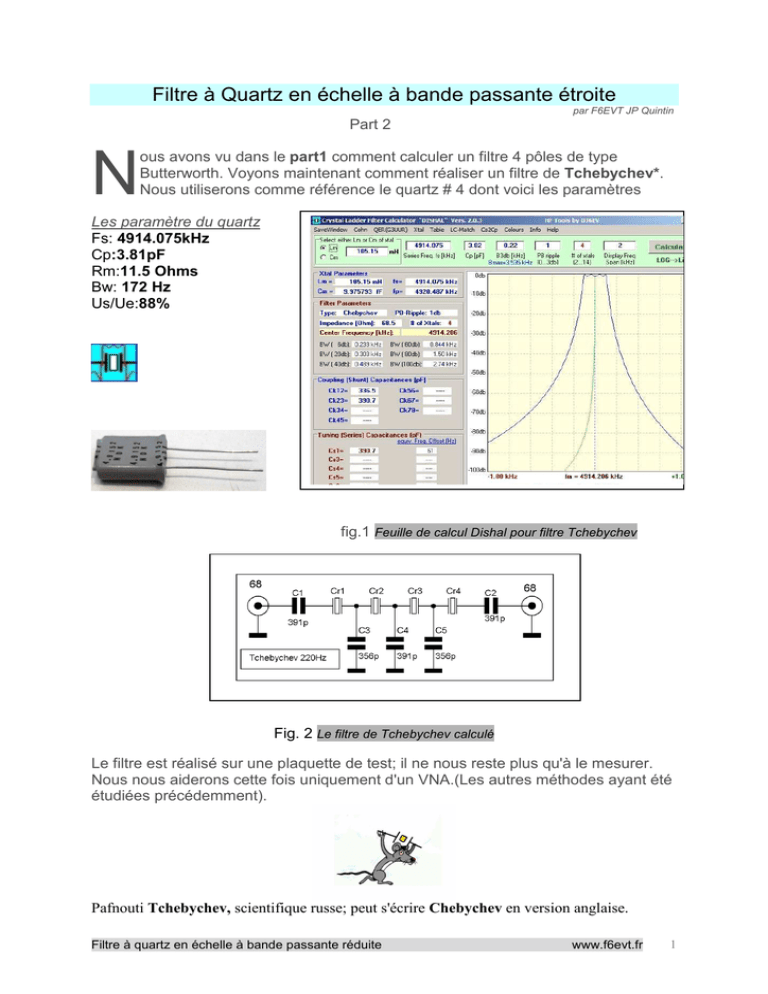

Filtre à Quartz en échelle à bande passante étroite
par F6EVT JP Quintin
Part 2
N
ous avons vu dans le part1 comment calculer un filtre 4 pôles de type
Butterworth. Voyons maintenant comment réaliser un filtre de Tchebychev*.
Nous utiliserons comme référence le quartz # 4 dont voici les paramètres
Les paramètre du quartz
Fs: 4914.075kHz
Cp:3.81pF
Rm:11.5 Ohms
Bw: 172 Hz
Us/Ue:88%
fig.1 Feuille de calcul Dishal pour filtre Tchebychev
Fig. 2 Le filtre de Tchebychev calculé
Le filtre est réalisé sur une plaquette de test; il ne nous reste plus qu'à le mesurer.
Nous nous aiderons cette fois uniquement d'un VNA.(Les autres méthodes ayant été
étudiées précédemment).
Pafnouti Tchebychev, scientifique russe; peut s'écrire Chebychev en version anglaise.
Filtre à quartz en échelle à bande passante réduite
www.f6evt.fr
1
fig.3 Filtre Tchebychev 68 Ohms 4 pôles Span 5 kHz
fig.4 Filtre Tchebychev 68 Ohms 4 poles Span 500Hz
Filtre à quartz en échelle à bande passante réduite
www.f6evt.fr
2
La deuxième étape consiste à adapter le filtre sur 50 Ohms grâce à un circuit
d'adaptation passe bas en s'aidant du calculateur Matching LC networks, puis faire
de nouvelles mesures.
fig.5b Filtre Tchebychev 4 pôles adapté 50 Ohms
fig.5a LC Matching calculator
fig.6 Filtre Tchebychev 50 Ohms 4 pôles Span 5 kHz
Filtre à quartz en échelle à bande passante réduite
www.f6evt.fr
3
fig.7 Filtre Tchebychev 68 Ohms 4 pôles Span 500Hz
Dans le Part3 nous étudierons le filtre de Cohn et la méthode de calcul des filtres
par le logiciel AADE ainsi que la méthode Fs/Fp. Nous ferons enfin la comparaison
des mesures entre tous les types de filtre.
A suivre...
