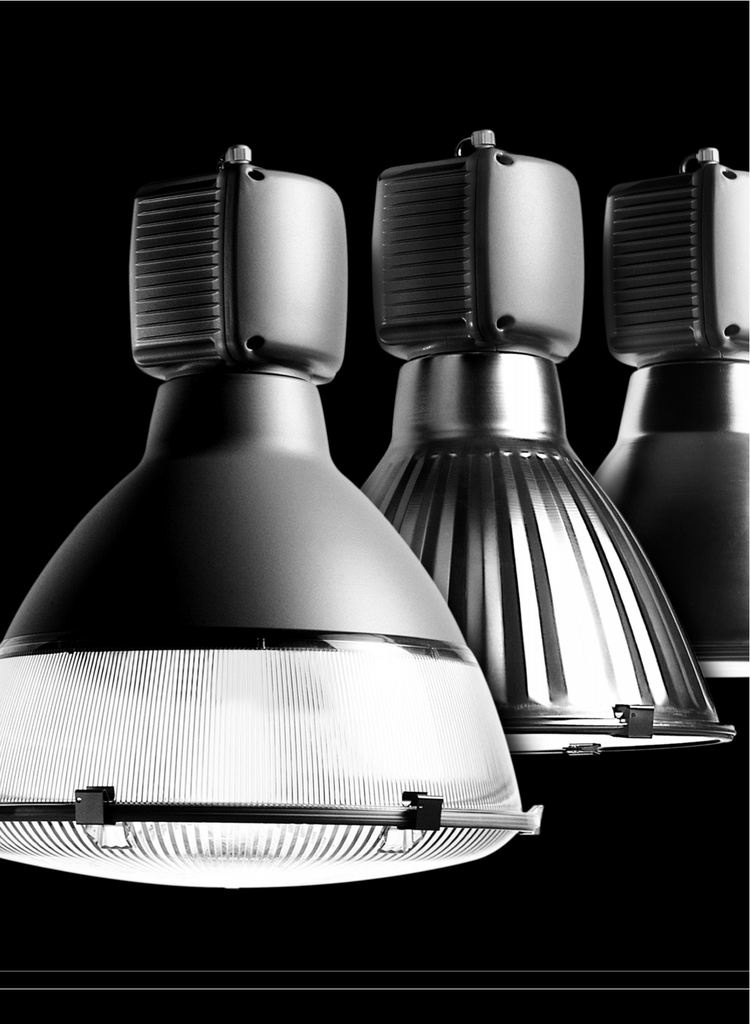

YES SHOW
Une touche de flexibilité
Des appareils idéaux pour l’éclairage d’espaces commerciaux, d’exposition et dans
toutes les applications où l’on requiert un
rendement d’éclairage excellent ainsi
qu’une esthétique irréprochable.
Grâce à une simple mais brillante idée, le
YES SHOW est un concept d'éclairage multifronctions.
Un seul corps d'alimentation, en fonte d'alu-
minium et d'indice de protection IP 66, permet d'alimenter les lampes à décharges les
plus performantes ayant un meilleur IRC et
permettant de notables économies d'énergie tout en assurant une excellente efficacité lumineuse.
La large gamme de réflecteurs élaborés
pour les SHOW permet de nombreuses
applications.
109
Yes Show Réfracteur / Semi - réfracteur:
caractéristiques techniques
Description
LE SYSTÈME OPTIQUE
• Corps en fonte d’aluminium équipé de larges
ailettes de refroidissement peintes à la poudre
polyester de couleur argent.
• Focale fixe ou réglable pour des puissances allant
jusqu’à 400W.
• Douille en porcelaine à culot E40 et en matériau
thermoplastique pour les lampes fluo compactes.
• Joint d’étanchéité en silicone traité antivieillissement.
• Passage de câble avec presse étoupe PG 13,5.
• Kit de câblage extractible en acier zingué.
• Installation par crochet de suspension.
• Les appareils YES SHOW ont été étudiés afin de
faciliter leur installation et leur maintenance Au
cours des opérations de montage comme de
maintenance, il n’y a pas de pièces d’assemblage
entre le réflecteur et le corps câblé.
Sur demande il est possible d’obtenir la version
SAFE, équipée d’un dispositif électronique de
commutation qui permet d’alimenter une lampe
auxiliaire halogène de 150W maxi à culot E27 du
type HALOLUX CERAM ou HALOLUX BT. La lampe
auxiliaire s’allume lors de la mise sous tension de
l’installation,lors de micro coupure de la ligne
d’alimentation et durant les phases de réamorçage de la lampe principale.
• Une fois que cette dernière est en service,la lampe
halogène s’éteint grâce au commutateur.
Tous les composants électriques ont la certification
ENEC pour des tensions d’alimentation de
230V/50Hz.
Optique composée d’un réflecteur lisse en aluminium estampé, oxydé anodiquement et brillanté,
peint sur la face externe avec une poudre polyester
de couleur argent,intégré à un réfracteur en PMMA
(poly méthacrylate de méthyle) ou en polycarbonate anti UV de Ø 600 mm, avec prismature interne
étudiée pour un contrôle optimal du flux lumineux.
Ce type d’optique permet d’obtenir un rendement
et un niveau d’éclairement très élevés sur le plan
utile en redirigeant une partie du flux de l’hémisphère supérieur. L’optique est disponible en 2 versions avec un diamètre extérieur de Ø 600 mm:
- semi réfracteur avec une hauteur de la partie en
matériau plastique de 178 mm.
- réfracteur avec une hauteur de la partie en matériau plastique de 309 mm.
Le réflecteur est fermé dans sa partie inférieure au
moyen d’une lentille transparente en PPMA ou en
polycarbonate anti UV avec prismes internes pour
un contrôle optimal du flux lumineux.
La lentille est équipée de clips de fermeture en
acier inox et d’un système anti chute.
En alternative le réflecteur peut être équipé d’une
verre trempé de protection résistant aux hautes
températures et aux chocs thermiques avec clips
de fermeture en acier inox et système antichute.
Les corps sont équipés de leur alimentation électrique et doivent être assemblés au réfracteur et à la
lentille de protection, à commander séparément.
Conditionnement des réfracteurs et fermetures:
5 piéces.
Les appareils jusqu’à la puissance 250W portent le
marquage “D” conformément à la norme EN
605982- 24, “appareils à température de surface
limitée.”
Hauteurs conseillées d’utilisation: de 4 à 12 mètres.
702
Dimensions
CARACTÉRISTIQUES
702
ø 620
ø 620
LAMPE
QB (lampe mixte) E40 max 500W
ME (JM) SE (SAP) QE (MBF) E40 max 400W
FLC GX24-q6 70W
FLC 2G8 60 - 85 - 120W
110
COULEURS DISPONIBLES
Argent
YES SHOW
Courbes Photométriques
105°
105°
105°
90°
90°
90°
75°
75°
60°
60°
45°
45°
75°
50
60°
105°
90°
60°
100
D 100
45°
C
150
B
30°
0°
30°
30°
15°
105°
105°
90°
90°
90°
75°
75°
60°
60°
45°
45°
75
D
150
45°
C
105°
90°
75°
150
60°
F
E
D 300
45°
C
450
B
225
B
A
30°
15°
Position fixe
avec vitre
105°
60°
0°
ME (JM-E) 400W - E 40
Avec lentille
75°
30°
200
15°
ME (JM-E) 400W - E 40
Réfracteur
45°
150
200 A
15°
75°
50
30°
300
30°
30°
600
A
15°
0°
15°
ME (JM-E) 400W - E 40
Semi-réfracteur
Avec lentille
15°
0°
15°
ME (JM-E) 250W - E 40
Avec lentille
IP 66
111
Accessoires et pieces rechange
60367-60590-60595-6060060605
Grille. Zingué et peint de
couleur argent.
CODE
60367*
60354
60357
60367*
60354
60590*
60354
60595*
60354
60600*
60354
60605*
60354
60605*
60354
DESCRIPTION
YES SHOW 425
Grille
Support anti-vibratile
YES SHOW 425 TECH
Vitre de fermeture
Grille
YES SHOW 450
Grille
YES SHOW 500
Grille
YES SHOW 560
Grille
YES SHOW 600
Grille
YES SHOW Réfracteur/Semi-réfracteur 600
Grille
* Appliquer sur la vitre de protection
116
60354
Support anti-vibratile.
Zingué et peint de couleur
noire.
60357
Vitre en verre trempé équipée
de ressorts de fermeture en
acier inoxydable et d'un joint
silicone.
POIDS BRUT (kg)
CONDITIONN.
COULEUR
VOLUME
0,37
0,50
5
-
Argent
Noir
0,0042
-
1,792
0,37
0,50
5
5
-
Argent
Noir
0,0067
0,0042
-
0,42
0,50
5
-
Argent
Noir
0,0045
-
0,54
0,50
5
-
Argent
Noir
0,0059
-
0,60
0,50
5
-
Argent
Noir
0,0062
-
0,64
0,50
5
-
Argent
Noir
0,0065
-
0,64
0,50
5
-
Argent
Noir
0,0065
-
YES SHOW
Codes produit
YES SHOW RÉFRACTEUR/SEMI-RÉFRACTEUR - CL I
CODE
DESCRIPTION
CR Corps Douille E40 fixe
59101
59102
59103
59104*
59105*** CR Corps Douille E40 fixe
59106
59107
59108** CR Corps Douille E40 fixe
59151
59152
59153
59154*
59155***
59156
59157
59158**
CR
CR
CR
CR
CR
CR
CR
CR
Corps Douille E40 réglable 6 pos.
TYPE LAMPE
QE (MBF) 250W
QE (MBF) 400W
M-S (JM-SAP) 150W
M-S (JM-SAP) 250W
M-S (JM-SAP) 400W
M (JM) 250W Philips type HPI BU PLUS
M (JM) 250W Philips type
HPI BU PLUS avec ballast sodium
QE (MBF) 250W
QE (MBF) 400W
M-S (JM-SAP) 150W
M-S (JM-SAP) 250W
M-S (JM-SAP) 400W
M (JM) 250W Philips type
HPI BU PLUS avec ballast sodium
FLC 70W
FLC 60-85-120W Philips type
FLC 120W Osram type
QB (self ballasted) max 500W
QB (self ballasted) 500W
QB (self ballasted) 250W
CR Corps Douille GX24-q6 réglable 6 pos.
59254
CR Corps Douille 2G8 réglable 6 pos.
59255
CR Corps Douille 2G8 réglable 6 pos.
59257
59265
Corps - Douille E40 fixe
59266
Corps - Douille E40 réglable 4 pos.
59267
Corps - Douille E40 réglable 6 pos.
60550
Semi réfracteur PMMA
60555
Réfracteur PMMA
60563
Semi réfracteur PC
60567
Réfracteur PC
60575
Vitre de fermeture
60580
Lentille en PMMA (Puissance jusqu’à 250W Maxi)
60585
Lentille en Polycarbonate
* Fonctionne également avec les lampes iodures Osram, voir données techniques de la lampe.
** 250W: Flux lumineux 25.500 lumen – 3800° K.
*** Utiliser seulement avec le vitre de fermeture cod. 60575
POIDS BRUT (kg)
5,65
6,65
5,65
6,75
8,05
5,75
6,75
6,75
CONDITIONN.
1
1
1
1
1
1
1
1
VOLUME
0,0166
0,0166
0,0166
0,0166
0,0166
0,0166
0,0166
0,0166
5,75
6,75
5,75
6,85
8,15
5,85
6,85
6,85
1
1
1
1
1
1
1
1
0,0166
0,0166
0,0166
0,0166
0,0166
0,0166
0,0166
0,0166
3,55
3,65
3,65
3,30
3,40
3,40
2,28
2,68
2,32
2,72
3,27
1,70
1,77
1
1
1
1
1
1
5
5
5
5
5
5
5
0,0166
0,0166
0,0166
0,0166
0,0166
0,0166
0,051
0,051
0,051
0,051
0,0117
0,016
0,016
117
