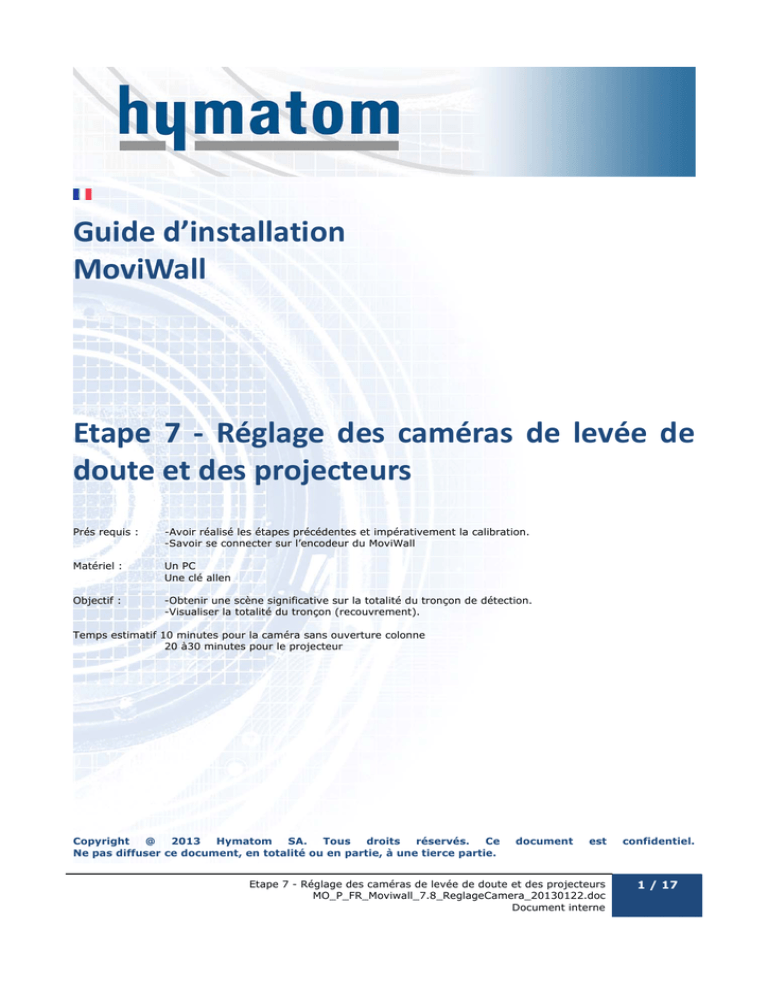

Guide d’installation
MoviWall
Etape 7 ‐ Réglage des caméras de levée de doute et des projecteurs Prés requis :
-Avoir réalisé les étapes précédentes et impérativement la calibration.
-Savoir se connecter sur l’encodeur du MoviWall
Matériel :
Un PC
Une clé allen
Objectif :
-Obtenir une scène significative sur la totalité du tronçon de détection.
-Visualiser la totalité du tronçon (recouvrement).
Temps estimatif 10 minutes pour la caméra sans ouverture colonne
20 à30 minutes pour le projecteur
Copyright
@
2013
Hymatom
SA.
Tous
droits
réservés.
Ce
Ne pas diffuser ce document, en totalité ou en partie, à une tierce partie.
document
est
Etape 7 - Réglage des caméras de levée de doute et des projecteurs
MO_P_FR_Moviwall_7.8_ReglageCamera_20130122.doc
Document interne
confidentiel.
1 / 17
Historique des versions
Version
Etat
Modification
Date
22/01/2013
Commentaire
Mise à la charte
Dem/Rea
AG/AG
Document interne
2 / 17
SOMMAIRE 1
Icônes légendes .............................................................................................................................................. 4
2
L’option de levée de doute utilise : ................................................................................................................. 4
2.1
Principe d’implantation des caméras de confirmation....................................................................................... 4
2.1.1
Avec les caméras intégrées aux colonnes..................................................................................................... 4
2.1.2
Avec des caméras motorisées associées....................................................................................................... 5
3
Le réglage de la caméra zoom ......................................................................................................................... 6
4
L’orientation de la caméra .............................................................................................................................. 7
5
Visualisation de la caméra de levé de doute en pied de colonne...................................................................... 8
6
Sélection de la caméra de confirmation vidéo ............................................................................................... 10
7
Gestion des entrées/sorties TOR ................................................................................................................... 11
8
Recordings & Save image .............................................................................................................................. 12
9
Détection d’activité vidéo ............................................................................................................................. 13
10
Ajustement du projecteur ............................................................................................................................. 15
10.1
10.2
10.3
11
Description générale du projecteur.................................................................................................................. 15
Réglages du projecteur ..................................................................................................................................... 16
Réglage du focus............................................................................................................................................... 16
Réglage de l’encodeur de levée de doute ...................................................................................................... 17
Document interne
3 / 17
1 Icônes légendes ASTUCE: Indique ce que vous devez faire
NOTE: Indique une information supplémentaire ou des précisions
AVERTISSEMENT: Indique des concepts importants
2 L’option de levée de doute utilise : Deux caméras :
1.
une équipée d’un objectif grand angle non réglable qui permet de visualiser le pied
de la colonne Moviwall et la scène sur une quinzaine de mètres devant la colonne
2.
une équipée avec zoom réglable (bloc Sony 480)
1 projecteur (PIRCFIX) infra rouge dont le champ éclaire par défaut sur 6 degrés.
2.1 Principe d’implantation des caméras de confirmation 2.1.1 Avec les caméras intégrées aux colonnes Les colonnes MOVIWALL sont typiquement installées afin que chaque colonne d’analyse visualise une autre colonne
d’analyse et couvre ainsi l’angle mort sous la caméra principale de confirmation.
Celle-ci équipée d’un téléobjectif permet de visualiser de façon bien cadrée, toute intrusion même si elle est située au
point le plus loin de la caméra.
Document interne
4 / 17
Il peut cependant y avoir des cas d’implantation où la caméra précédente ne peut pas couvrir l’angle mort de la
caméra suivante, cela pour plusieurs raisons (obstacle, non continuité de colonne .........)
Pour ces situations, MOVIWALL est équipée de base d’une 2ème caméra équipée d’un objectif grand angle qui permet
de limiter l’angle mort devant chaque colonne.
En cas d’alarme sur les 20 premiers mètres devant la colonne, MOVIWALL effectue automatiquement une commutation
de caméra afin de transmettre celle disposant d’un grand angle.
La confirmation de détection se fait dans ce cas avec 2 caméras :
•
•
Celle équipée du téléobjectif provient de la colonne précédente
Celle de la colonne en alarme qui, si possible, commute automatiquement la caméra équipée de l’objectif
grand angle.
Ce principe de commutation et de complémentarité permet de visualiser et mémoriser les deux caméras pouvant
potentiellement couvrir la zone d’intrusion située dans les 20 premiers mètres devant une colonne d’analyse.
2.1.2 Avec des caméras motorisées associées Si les zones d’intrusion d’un ou plusieurs MOVIWALL sont visualisables par une ou plusieurs caméras motorisées
situées à l’intérieur du site, un asservissement automatisé de ces caméras peut être réalisé par le logiciel VISIOSPACE.
L’association idéale peut être réalisée avec les caméras SPEED CAM
ZEROLUX qui disposent d’un projecteur intégré pour éclairer la zone
d’intrusion, et dont la communication des télémétries en temps rée (25
fois/seconde) et la vitesse de rotation très élevée permettent de cadrer
quasi instantanément la zone d’intrusion. L’asservissement automatisé
du zoom de la caméra selon la distance séparant la caméra de la zone
d’intrusion permet d’obtenir le cadrage idéal permettant d’avoir une
image de confirmation d’alarme ou l’objet intrus est significatif dans la
zone d’intrusion.
Document interne
5 / 17
3 Le réglage de la caméra zoom Il est nécessaire et cohérent de faire un réglage de zoom correspondant :
- à la distance séparant les 2 colonnes
- à l’angle du projecteur
Par défaut le zoom de la caméra est pilotée par le Moviwall afin que la scène vue par la caméra mesure 15 mètres de
large au point le plus loin de levée de doute ,c’est à dire au niveau de la colonne mire de contraste.
Les angles d’ouverture sont par exemples de
17.25° si la distance entre les colonnes est de 50.00m
10.76° si la distance entre les colonnes est de 80.00m
- 8,60° si la distance entre les colonnes est de 100.00m
- 6,14° si la distance entre les colonnes est de 140.00m
-
-
Au delà de 140 mètres on limite l’angle à 6 degrés pour au moins trois raisons :
1.
à 200 mètres la largeur de la scène reste faible (20 mètres)
2.
On ne diminue pas l’ouverture optique et donc la sensibilité de la caméra
3.
le projecteur a un angle d’éclairage de 6 degrés et les angles (de visualisation et d’éclairage) sont cohérents.
De plus pour des distances élevées, il est vivement conseillé d’ajouter un projecteur situé environ à mi
distance entre les colonnes
Pour les distances inférieures à 100 mètres il est possible de mettre en cohérence l’angle d’éclairage du projecteur
avec l’angle de visualisation.
Ceci n’est cependant pas une obligation. Si on conserve 6 degrés d ‘éclairage la partie centrale sera mieux éclairée au
détriment des bords de l’image.
Document interne
6 / 17
4 L’orientation de la caméra Logiquement, le meilleur cadrage vertical consiste à
ce que le haut de l’image ne dépasse pas le sommet
de la colonne mire de 2 ou 3 mètres de haut.
L’orientation droite gauche peut se faire selon les besoins de
visualisation avant ou après le franchissement. Il est
cependant conseillé de rester centré sur l’axe de détection
pour pouvoir faire une levée de doute d’un franchissement
entrant ou sortant.
IMPORTANT
Si des objets proches de la caméra sont dans son champ, la réflexion très forte de la lumière du
projecteur aura pour effet de faire fermer le diaphragme de la caméra, donc de diminuer sa
sensibilité et la bonne perception des scènes plus éloignées. Ceci est encore plus vrai si il d’agit de
végétation (feuilles d’arbre très réfléchissantes à l’infrarouge)
Il est aussi nécessaire d’éviter des réflexions du projecteur par des objets situés près de la colonne et dans son champ
de vision.
Une bonne orientation de la caméra ou par un élagage des branches situées dans le champ de la caméra.
Il peut être aussi opportun de ne pas élargir le champ d’éclairage du projecteur et de laisser celui ci le plus étroit
possible (6 degrés par défaut)
Document interne
7 / 17
5 Visualisation de la caméra de levé de doute en pied de colonne Raccorder le PC sur le movibornier Eth1
Eth 1
Lancer Broadcast update les encodeurs de la colonne doivent apparaitre dans la liste. Sélectionner l’encodeur
correspondant a la caméra d’analyse puis cliquez sur l’icône WEB. Internet explorer démarre la page HTML de
l’encodeur
2) Clic
Ouverture du vidéo server
1) sélectionner
Remarque : si rien n’apparaît dans Broadcast update vérifier que le PC soit dans le même sous réseau
Document interne
8 / 17
Cliquer sur LiveView :
Document interne
9 / 17
6 Sélection de la caméra de confirmation vidéo Choisir la caméra par sélection des boutons Input 0, Input 1, Input 2.
Dans cet exemple,
INPUT 0
Caméra téléobjectif
INPUT 1
Caméra d’analyse
Input0 : Caméra d’analyse
Input1 : Caméra téléobjectif
Input2 : Grand Angle
Document interne
10 / 17
7 Gestion des entrées/sorties TOR Les entrées/sorties tout ou rien (TOR) sont gérées par la carte MOVITOR, intégrée dans le boitier IP-NX.
Les sorties disponibles sont :
LAMP ON
Projecteur IP allumé
LAMP OFF
Projecteur IP éteint
Document interne
11 / 17
8 Recordings & Save image SAUVEGARDE DE L’IMAGE
L’image courante sur l’écran peut être sauvegardée en local par <SAVE IN CLIPBOARD>.
L’image est enregistrée automatiquement au format bmp sous un nom de type suivant « Image2012-02-07 16-4516 » avec la date et l’heure d’enregistrement dans le dossier
C:/recordings/[0005] IPNX DEVICE.
[0005] comme décrit précédemment 5 est le N° de voie de la caméra.
COMMENCER L’ENREGISTREMENT VIDEO
On commence un enregistrement vidéo par le bouton <START RECORDING>, on l’arrête par <STOP RECORDING>
Pour voir ensuite l’enregistrement, on sélectionne la séquence enregistrée par <START PLAYBACK> en sélectionnant
le jour et la date.
SAUVEGARDE DE LA VIDEO ENREGISTREE
Pour enregistrer la vidéo dans un fichier, choisir <SAVE IN FILE>.
On retrouvera le fichier vidéo sauvegardé au format avi sous un nom de type Image2012-02-16 15-20-57-320.00.avi
dans le dossier C:/recordings/[0005] IPNX DEVICE.
Document interne
12 / 17
9 Détection d’activité vidéo Il est possible d’utiliser la détection d’activité vidéo (VMD) intégrée dans l’IP-NX si l’option 2ème encodeur est présente.
Il faut pour cela activer la VMD dans l’instance Push0 de la confirmation vidéo. Dans le menu « Vidéo Streaming »,
sélectionner dans le champ « Motion Analytics » la valeur « MOTION ANALYSE ». Une alarme spécifique à la détection
d’activité sera alors émise, conjointement à l’alarme du MoviWall.
Pour les informations concernant la VMD, se reporter à la documentation « Présentation Technique de la VMD MOTION
v1.2.pdf »
Main application: MoviWall – Video Detection
Camera téléobjectif: INPUT 1
Document interne
13 / 17
All in image
Nothing in image
Document interne
14 / 17
10 Ajustement du projecteur IMPORTANT
Ne pas approcher les yeux du projecteur infrarouge et ne pas faire un réglage de celui ci sans
avoir au préalable protégé les yeux au moyen d’une paire de lunette qui coupe tous les
rayonnements infrarouge
10.1 Description générale du projecteur Le projecteur infrarouge est constitué de xx leds infrarouges dont le cône d’éclairage est de 6 degrés (50% de la
puissance à +/- 3 degrés par rapport à celle de l’axe central d’éclairage).
Devant une partie des leds, une plaquette composée d’un déflecteur et d’un diffuseur permet d’obtenir un champs
d’éclairage plus large pour couvrir la zone située au pied de la colonne, couverte par la caméra grand angle. La partie
longue portée du projecteur est réglable en site et azimut afin d’éclairer parfaitement la zone de vision de la caméra
zoom, et s’adapter au profil du terrain (pente montante ou descendante), mais aussi selon un léger pivotement
droite/gauche par rapport à l’axe du mur de détection du Moviwall.
L’angle horizontal d’éclairage est ajustable pour qu’il passe progressivement de 6 degrés jusqu’à 25 degrés maximum
en incurvant la plaque support des leds afin que l’axe d’éclairage des leds soit dévié sur la droite et la gauche de l’axe
central.
Vis de réglage de
l’angle d’éclairage
2 Vis de réglage
Haut / Bas
2 Vis de réglage
Haut / Bas
Diffuseur grand angle
Document interne
15 / 17
10.2 Réglages du projecteur 4 vis permettent le réglage droite/gauche et haut/bas avec une amplitude maximale de 1.5 degrés en horizontal et 10
en vertical.
Réglage Haut/bas
Le réglage haut/bas peut être fait en vissant et en dévissant 2 vis du haut ou du bas. Une action combinée qui
visse/dévisse les 2 vis du haut et dévisse celles du bas permet de doubler les possibilités d’inclinaison du projecteur.
La rotation d’un tour de vis permet d’incliner de 2 degrés le projecteur.
Réglage droite/gauche
On peut également faire un très léger réglage horizontal droite/gauche en vissant/dévissant les vis droites ou gauches
ou en combinaison. La rotation d’un tour de vis, des 2 vis côté droite ou gauche permet une rotation de 0.3 degré vers
la droite ou vers la gauche.
Réglage de l’angle du cône d’éclairage
Ce réglage n’est à effectuer que si la distance de levée de doute est inférieure à 100 mètres. La vis située au milieu
des leds permet un réglage du cône d’éclairage en dévissant la vis centrale. Cette vis est montée avec un certain jeu
en usine afin de pouvoir faire les réglages haut/bas et droite/gauche sans faire varier l’angle horizontal d’éclairage.
En appuyant sur la plaquette de leds, on s’aperçoit que celle-ci peut légèrement fléchir si on appuie sur la partie
centrale du projecteur.
Pour incurver la plaquette, il faut dans un premier temps récupérer le jeu de montage usine (environ 3 tours si les
réglages haut/bas et droite/gauche n’ont pas été effectués et un petit peu moins si ceux-ci ont été ajustés.
On peut vérifier progressivement le rattrapage du jeu en appuyant sur la plaquette de leds et en constatant que
l’importance de la flexion de la carte, diminue au fur et à mesure qu’on rattrape le jeu.
Une fois que la plaquette de leds est butée sur la vis, en continuant de dévisser la vis centrale, on incurve la plaquette
et l’angle d’éclairage du projecteur d’environ 1.5 degrés par tour de vis.
10.3 Réglage du focus NIGHT SIM. ON (Menu Live View)
Night Sim On est un outil de simulation qui permet de régler le focus optimal de jour, en reproduisant les conditions de
vision nocturne (Iris grand ouvert).
NIGHT SIM. OFF
Annule la simulation nocturne et revient aux conditions normales.
Pour mémoriser le focus, penser à effectuer « APPLY » puis « SAVE & REBOOT » lorsque le paramétrage est terminé.
Document interne
16 / 17
11 Réglage de l’encodeur de levée de doute Par défaut l’encodeur permet de faire un lissage de l’image pour supprimer les pavés liés à la compression
MPEG4 d’un signal bruité
Cette fonction peut être désactivée dans la page HTML de l’encodeur pour augmenter le contraste si les conditions
d’éclairement de la scène sont excellentes.
Document interne
17 / 17

Etape 7 - Rglage des camras de leve de doute et des

Transcription

Documents pareils

Projecteur IR série 200

12Vdc BNC 68 mm 68 mm 123 mm 105 mm 110 mm 63 mm

IVSEC HC784A Caméras analogiques HD

pdf-formation-video-sur-IP

Diapositive 1

75 mm 87.9 mm 68.8 mm - 12Vdc BNC 12 Vdc 230 VAC 110

Kit de rétrovision écran LCD 5 pouces - Robert-Lye
