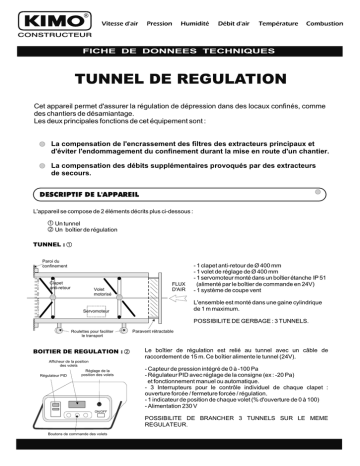

FICHE DE DONNEES TECHNIQUES
TUNNEL DE REGULATION
Cet appareil permet d'assurer la régulation de dépression dans des locaux confinés, comme
des chantiers de désamiantage.
Les deux principales fonctions de cet équipement sont :
La compensation de l'encrassement des filtres des extracteurs principaux et
d'éviter l'endommagement du confinement durant la mise en route d'un chantier.
La compensation des débits supplémentaires provoqués par des extracteurs
de secours.
DESCRIPTIF DE L'APPAREIL
L'appareil se compose de 2 éléments décrits plus ci-dessous :
1
2
Un tunnel
Un boîtier de régulation
TUNNEL :
1
Paroi du
confinement
G
R
I
L
L
E
D
E
P
R
O
T
E
C
T
I
O
N
Clapet
anti-retour
FLUX
D'AIR
Volet
motorisé
- 1 clapet anti-retour de Ø 400 mm
- 1 volet de réglage de Ø 400 mm
- 1 servomoteur monté dans un boîtier étanche IP 51
(alimenté par le boîtier de commande en 24V)
- 1 système de coupe vent
L'ensemble est monté dans une gaine cylindrique
de 1 m maximum.
Servomoteur
POSSIBILITE DE GERBAGE : 3 TUNNELS.
Paravent rétractable
Roulettes pour faciliter
le transport
BOITIER DE REGULATION :
Afficheur de la position
des volets
Réglage de la
position des volets
Régulateur PID
2
Le boîtier de régulation est relié au tunnel avec un câble de
raccordement de 15 m. Ce boîtier alimente le tunnel (24V).
- Capteur de pression intégré de 0 à -100 Pa
- Régulateur PID avec réglage de la consigne (ex : -20 Pa)
et fonctionnement manuel ou automatique.
- 3 Interrupteurs pour le contrôle individuel de chaque clapet :
ouverture forcée / fermeture forcée / régulation.
- 1 indicateur de position de chaque volet (% d'ouverture de 0 à 100)
- Alimentation 230 V
ON/OFF
POSSIBILITE DE BRANCHER 3 TUNNELS SUR LE MEME
REGULATEUR.
Boutons de commande des volets
CARACTERISTIQUES
DEBIT MAXIMUM : 2300 m3/h
PROTECTION EXTERIEURE : capotage polyester
CABLE DE RACCORDEMENT (tunnel/régulateur) : lg.15 m (autres dimensions nous consulter).
TUNNEL MONTE SUR ROULETTES pour faciliter le déplacement.
DIMENSIONS : 800 x 650 x 650
POIDS : 40 Kg environ.
PRINCIPE DE FONCTIONNEMENT
Le principe de fonctionnement réside sur la mesure permanente de la dépression dans un
local confiné et le maintien de ce niveau de pression par l'action d'un volet piloté par par un
servomoteur et contrôlé par un régulateur PID.
EXEMPLE DE CHANTIER DE
DESAMIANTAGE :
ENTREES D'AIR
TAUX DE RENOUVELLEMENT :
4 VOLUMES / HEURES
EPURATEUR
PRINCIPAL
DEPRESSION MOYENNE :
-20 PA
EPURATEUR
DE SECOURS
SAS
PERSONNEL
Ref. FT - TUNNEL - 09/99 A
SAS
DECHETS
Dans le cas du démarrage d'un
chantier, l'épurateur principal
possède des filtres absolus neufs.
Pour compenser cette aspiration,
les entrées d'air ne suffisent pas
pour équilibrer le chantier. Il est
alors indispensable d'avoir de
nouvelles entrées d'air à débit
variable.
La mise en place d'un tunnel
permet de stabiliser et de réguler la
dépression au fur et à mesure de
l'encrassement des filtres.
Dans le cas où l'épurateur de
secours se met en marche, le volet
de régulation compense
l'augmentation de dépression.
TUNNEL REGULATEUR
DE DEBIT
@
