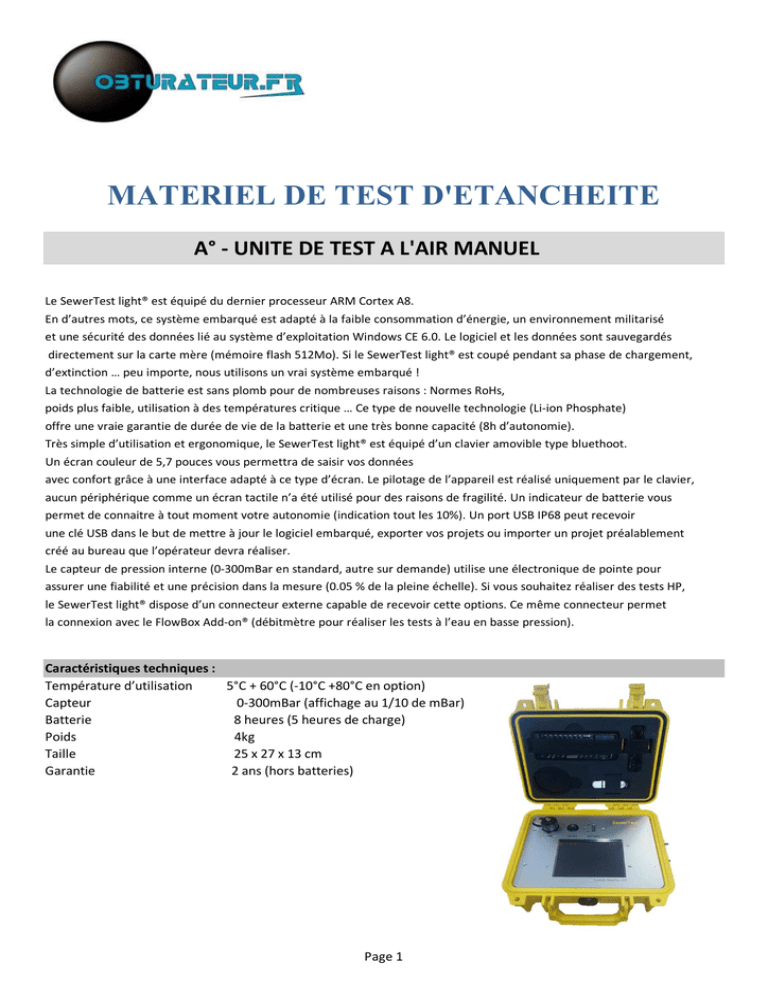

MATERIEL DE TEST D'ETANCHEITE
A° - UNITE DE TEST A L'AIR MANUEL
Le SewerTest light® est équipé du dernier processeur ARM Cortex A8.
En d’autres mots, ce système embarqué est adapté à la faible consommation d’énergie, un environnement militarisé
et une sécurité des données lié au système d’exploitation Windows CE 6.0. Le logiciel et les données sont sauvegardés
directement sur la carte mère (mémoire flash 512Mo). Si le SewerTest light® est coupé pendant sa phase de chargement,
d’extinction … peu importe, nous utilisons un vrai système embarqué !
La technologie de batterie est sans plomb pour de nombreuses raisons : Normes RoHs,
poids plus faible, utilisation à des températures critique … Ce type de nouvelle technologie (Li-ion Phosphate)
offre une vraie garantie de durée de vie de la batterie et une très bonne capacité (8h d’autonomie).
Très simple d’utilisation et ergonomique, le SewerTest light® est équipé d’un clavier amovible type bluethoot.
Un écran couleur de 5,7 pouces vous permettra de saisir vos données
avec confort grâce à une interface adapté à ce type d’écran. Le pilotage de l’appareil est réalisé uniquement par le clavier,
aucun périphérique comme un écran tactile n’a été utilisé pour des raisons de fragilité. Un indicateur de batterie vous
permet de connaitre à tout moment votre autonomie (indication tout les 10%). Un port USB IP68 peut recevoir
une clé USB dans le but de mettre à jour le logiciel embarqué, exporter vos projets ou importer un projet préalablement
créé au bureau que l’opérateur devra réaliser.
Le capteur de pression interne (0-300mBar en standard, autre sur demande) utilise une électronique de pointe pour
assurer une fiabilité et une précision dans la mesure (0.05 % de la pleine échelle). Si vous souhaitez réaliser des tests HP,
le SewerTest light® dispose d’un connecteur externe capable de recevoir cette options. Ce même connecteur permet
la connexion avec le FlowBox Add-on® (débitmètre pour réaliser les tests à l’eau en basse pression).
Caractéristiques techniques :
Température d’utilisation
5°C + 60°C (-10°C +80°C en option)
Capteur
0-300mBar (affichage au 1/10 de mBar)
Batterie
8 heures (5 heures de charge)
Poids
4kg
Taille
25 x 27 x 13 cm
Garantie
2 ans (hors batteries)
Page 1
B° - UNITE DE TEST A L'AIR AUTOMATIQUE
Le SewerTest One® est équipé du dernier processeur ARM Cortex A8.
En d’autres mots, ce système embarqué est adapté à la faible consommation d’énergie, un environnement militarisé
et une sécurité des données lié au système d’exploitation Windows CE 6.0. Le logiciel et les données sont sauvegardés
directement sur la carte mère (mémoire flash 512Mo). Si le SewerTest One® est coupé pendant sa phase de chargement,
d’extinction … peu importe, nous utilisons un vrai système embarqué !
La technologie de batterie est sans plomb pour de nombreuses raisons : Normes RoHs,
poids plus faible, utilisation à des températures critique … Ce type de nouvelle technologie (Li-ion Phosphate)
offre une vraie garantie de durée de vie de la batterie et une très bonne capacité (8h d’autonomie).
En cas d’urgence un cordon d’alimentation allume-cigare de 5m est livré avec l’appareil.
Très simple d’utilisation et ergonomique, le SewerTest One® est équipé d’un clavier inox résistant au choc
poussière et projection d’eau IP65. Un écran couleur de 5,7 pouces vous permettra de saisir vos données
avec confort grâce à une interface adapté à ce type d’écran. Le pilotage de l’appareil est réalisé uniquement par le clavier,
aucun périphérique comme un écran tactile n’aété utilisé pour des raisons de fragilité. Un indicateur de batterie vous
permet de connaitre à tout moment votre autonomie (indication tout les 10%). Un port USB IP68 peut recevoir
une clé USB dans le but de mettre à jour le logiciel embarqué, exporter vos projets ou importer un projet préalablement
créé au bureau que l’opérateur devra réaliser.
Le capteur de pression interne (0-600mBar en standard, autre sur demande) utilise une électronique de pointe pour
assurer une fiabilité et une précision dans la mesure (0.05 % de la pleine échelle). Si vous souhaitez réaliser des tests HP,
le SewerTest One® dispose d’un connecteur externe capable de recevoir cette options. Ce même connecteur permet
la connexion avec le FlowBox Add-on® (débitmètre pour réaliser les tests à l’eau en basse pression).
L’automatisme interne du SewerTest One® réalise les tests sans intervention de l’opérateur. Décrivez votre test
et appuyez sur Valider ! Les électrovannes internes on été soigneusement sélectionnées pour assurer une perte zéro
d’air pendant les essais, le débit pour une pressurisation et dépressurisation rapide des conduites, et pour leur
durée de vie.
Caractéristiques techniques :
Température d’utilisation
5°C + 60°C (-10°C +80°C en option)
Capteur
0-600mBar (affichage au 1/10 de mBar)
Batterie
8 heures (5 heures de charge)
Poids
8kg
Taille
40.6 x 33 x 17.4 cm
Garantie
2 ans (hors batteries)
Page 2
C° - MODULE TEST A L'EAU
Le FlowBox Add-on® est conçu dans un boitier aluminium résistant et ayant une bonne protection
à l’eau et la poussière. L’appareil est équipé d’un débitmètre haute résolution pour réaliser les tests
à l’eau de conduite d’assainissement. Il suffit de le connecter en amont du système automatique
de votre SewerTest One®.
Caractéristiques techniques :
Température d’utilisation
5°C + 60°C (-10°C +80°C en option)
Linéarité
1%
Impulsion/Cl
50
Poids
1kg
Taille
12 x 12 x 8.2 cm
Garantie
2 ans
D° - MODULE TEST REGARD A L'EAU
Le Manhole Add-on® est pourvu d’un trépied robuste, d’une canne télescopique en acier
inoxydable et d’un capteur de niveau de haute précision. L’appareil combiné au FlowBox Add-on®
et au SewerTest One® réalisera en automatique les tests à l’eau de regard d’assainissement.
Caractéristiques techniques :
Température d’utilisation
5°C + 60°C (-10°C +80°C en option)
Poids
5.5kg
Taille
170 x 20 x 20 cm
Garantie
2 ans
E° - CAPTEUR HAUTEUR PRESSION
Le capteur haute pression se connecte directement sur votre SewerTest One®, il vous permettra
de réaliser de nombreux type de test haute pression : conduite de refoulement,
test de conduite d’eau potable ou conduite industrielle.
Caractéristiques techniques :
Température d’utilisation
5°C + 60°C (-10°C +80°C en option)
Poids
0.5kg
Taille
15 x 3 x 3 cm
Garantie
2 ans
