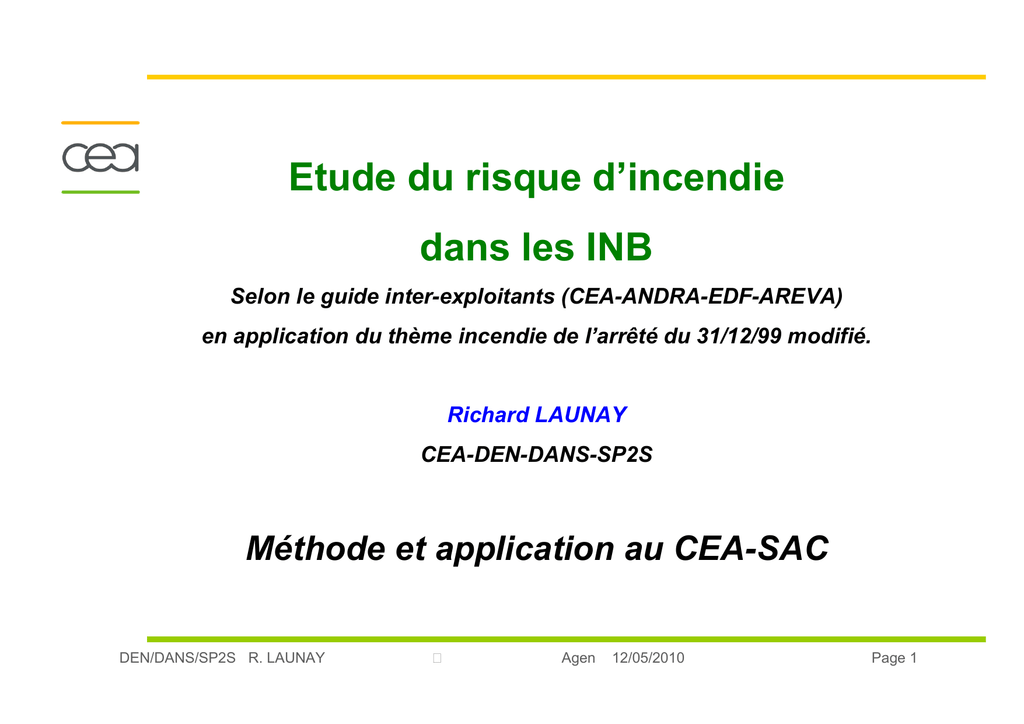

Etude du risque d`incendie dans les INB

Etude du risque d’incendie
dans les INB
Selon le guide inter-exploitants (CEA-ANDRA-EDF-AREVA)
en application du thème incendie de l’arrêté du 31/12/99 modifié.
Richard LAUNAY
CEA-DEN-DANS-SP2S
Méthode et application au CEA-SAC
DEN/DANS/SP2S R. LAUNAY
Agen
12/05/2010
Page 1
La méthodologie
1- Connaissance du système (local/ local)
2- Identification des cibles (sûreté/sécurité)
3- Cartographie des sources de danger incendie
4- Identification des locaux sensibles
5- Robustesse des barrières
Application à une installation
nucléaire de traitement des
déchets radioactifs solides.
DEN/DANS/SP2S R. LAUNAY
6- Etudes approfondies
Agen 12/05/2010
Page 2
1- Connaissance du système
Approche géographique /descriptive
Hall Nord OUEST
11 locaux
Centrale de béton
Compilation des informations nécessaires :
5 bâtiments principaux
25 000 m2
250 locaux
DEN/DANS/SP2S R. LAUNAY
- Surface au sol
- Types / épaisseurs parois
- Matériels présents / utilisations
- Charge calorifique / répartition
- Etat de division des matières
- Ventilations
- Barrières et moyens d’intervention
Agen 12/05/2010
Page 3
2- Identification des cibles
Conformément à l’arrêté du 31/12/99 modifié
Equipement nécessaire à
la mise et au maintien à
l’état sûr sans
redondance fonctionnelle
en situation d’incendie
Fonctions Importantes
pour la Sûreté (FIS)
Matière TRICE
Mobilisable et dispersable
Personnel maintenu
dans le local en situation
d’incendie
Mobilisable : matière susceptible d’être
affectée par les effets génériques d’un
incendie
Dispersable : matière qui peut être
Eléments Importants
pour la Sûreté (EIS)
DEN/DANS/SP2S R. LAUNAY
entraînée par un mouvement d’air ou de
liquide
Agen 12/05/2010
Page 4
Multi-barrières et indépendantes
Filtre 1
Voie alimentation 1
1 barrière
2 barrière
Filtre 2
Voie alimentation 2
DEN/DANS/SP2S R. LAUNAY
Agen 12/05/2010
Page 5
Présence d’un EIS
FIS : Protéger contre l’exposition externe
EIS : Mur du local (béton)
Exigence : conserver l’intégrité du mur
Zone de présence de TRICE
DEN/DANS/SP2S R. LAUNAY
Agen 12/05/2010
Page 6
2 Détermination de la sensibilité au départ de feu
N1
N2
N3
1 L d’éthanol
N3
100 L d’éthanol
DEN/DANS/SP2S R. LAUNAY
Agen 12/05/2010
Page 7
2- Pondération de l’intensité du feu
La correction du niveau
d’inflammabilité permet
de prendre en compte la
quantité ou la forme
physique des matériaux
inflammables présents.
1 L d’éthanol
N3
N3
N3+ 1 = N4
100 L d’éthanol
DEN/DANS/SP2S R. LAUNAY
Agen 12/05/2010
Page 8
3- Cartographie du risque
Combustibilité
Forme physicochimique
Quantité relative
De produit
Inflammabilité
potentielle
Source d’allumage
Risque de
départ de feu
té
bili l
i
s
Senu loca e feu
d art d
ép
d
au
DEN/DANS/SP2S R. LAUNAY
Agen 12/05/2010
Page 9
3 – cartographie du risque
Cartographie RI
Cartographie TRICE et EIS
Présence TRICE
Présence EIS
Cartographie
Point d’ignition
Présence PI
Risque incendie faible
Risque incendie modéré
Risque incendie important
Risque incendie très important
DEN/DANS/SP2S R. LAUNAY
Agen 12/05/2010
Page 10
4- Hiérarchisation des études
Estimation des impacts radiologiques et toxiques
Présence dans le local d’un EIS
sans redondance
Maintien à leur poste de travail de personnels
=
Local sensible
DEN/DANS/SP2S R. LAUNAY
Agen 12/05/2010
Page 11
Identification des scénarii « plausibles »
Il est nécessaire, quelque soit le niveau de « Risque », d’identifier les
processus de danger « plausibles » amenant à l’incendie.
Fumées
Evénements
initiateurs
internes
Source de
danger
Evénements
initiateurs
externes
DEN/DANS/SP2S R. LAUNAY
Evénement
initial
Flux conductif
Flux convectif
Evénements
terminaux
Flux radiatif
Agen 12/05/2010
Page 12
5- Etudes qualitatives (robustesse des barrières)
Applicable à tous les locaux !
Premier niveau de défense en profondeur
Eliminer les produits inflammables
Eviter l’apparition des départs de feu
Réduire les sources d’allumage
Second niveau de défense en profondeur
Surveillance adaptée et alarme précoce
Formation et moyens de première
intervention
Détecter et Maîtriser le développement du
foyer initial
Troisième niveau de défense en profondeur
Maîtriser la propagation hors du local
DEN/DANS/SP2S R. LAUNAY
Résistance au feu du cloisonnement
Formation et moyens de seconde
intervention
Agen 12/05/2010
Page 13
6- Etudes approfondies
Nouvelle étude ciblée !
En fonction des impacts potentiels pour la Sûreté, ce niveau d’étude a pour
objectif de mieux quantifier le risque et ses potentiels impacts sur les cibles.
On redéfinit à partir d’un scénario plausible d’accident, les scénarios de feu.
La première approche consiste à mettre en place des dispositions spécifiques
(inertage, extinction automatique, sectorisation du local).
En cas de difficultés (techniques, économiques, etc.), la modélisation est
envisagée pour de nouveau affiner le niveau de risque (ex: tenue du mur
d’enceinte pour apprécier sa vulnérabilité).
Utilisation des logiciels et codes de calcul
avec nos partenaires industriels
CDI – FDS - CFAST
DEN/DANS/SP2S R. LAUNAY
