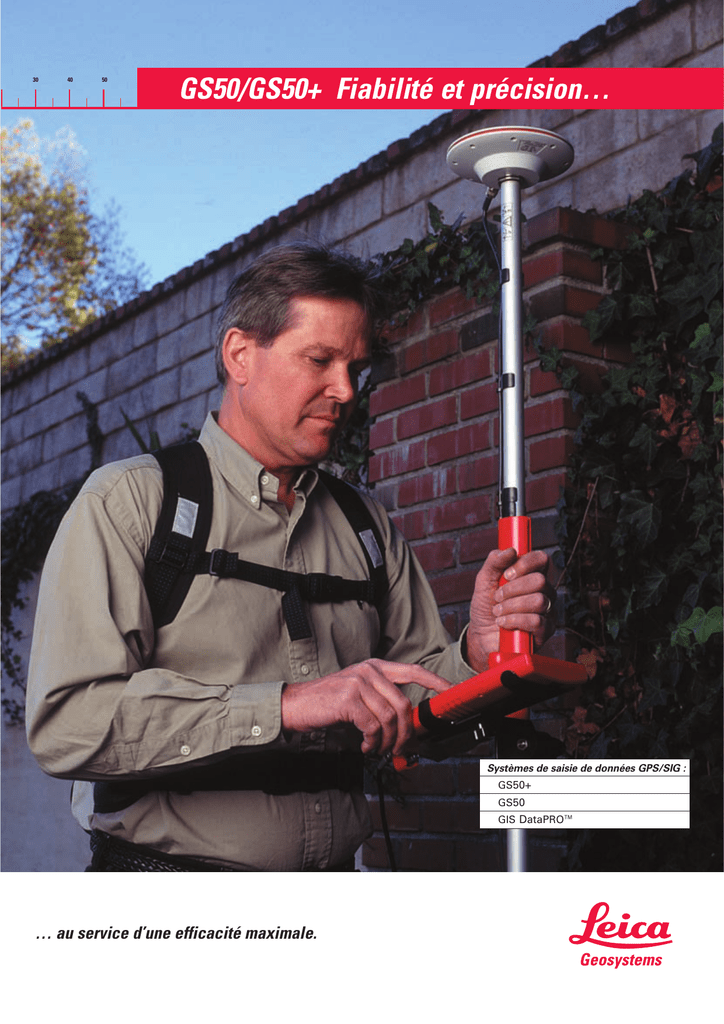

GS50/GS50+ Fiabilité et précision…
Systèmes de saisie de données GPS/SIG :
GS50+
GS50
GIS DataPRO™
… au service d’une efficacité maximale.
Leica GS50/GS50+ :
Une précision de niveau centimétrique et des performances insurpassables
Leica Geosystems a étendu sa gamme de solutions GPS/SIG en y intégrant le capteur GPS
GS50+ de haute précision. S’inscrivant dans la lignée du GS50, le GS50+ de Leica propose
une précision supérieure, un moteur bifréquence et des possibilités RTK permettant la saisie
de données de précision centimétrique en temps réel. Offrant plusieurs options d’extension,
les systèmes GPS de Leica sont les seuls sur le marché à pouvoir évoluer au gré de vos
besoins. Le GS50 comme le GS50+ de Leica sont en mesure de poursuivre les signaux
sous la couverture végétale la plus dense et combinés à un ordinateur de poche, robuste
et convivial, ils vous garantissent la saisie de données optimales en toutes circonstances.
Caractéristiques / Avantages :
• Une efficacité sans égale en RTK
Le GS50+ propose une combinaison inédite de portée en RTK, d’extrême brièveté d’initialisation, de stabilité
de poursuite et de fiabilité permettant la saisie de données de précision centimétrique en temps réel.
• Un moteur puissant et bifréquence
Acquisition de données avec
l’indicateur de précision en
temps réel de Leica
Le moteur bifréquence à 24 canaux du GS50+, le plus puissant sur le marché du GPS, garantit l’obtention
rapide de résultats de précision centimétrique par la réduction des erreurs ionosphériques et la résolution
rapide des ambiguïtés en mouvement (on-the fly).
• Une évolution aisée du GS50 vers le GS50+
Les capteurs GS50 existants peuvent facilement évoluer vers le GS50+, optimisant votre investissement.
• Les technologies MaxTrak™ et ClearTrak™
Elles permettent la poursuite des signaux GPS en toutes circonstances, grâce à des méthodes innovantes
d’atténuation des multi-trajets et de lissage de la phase pour une précision du code très élevée.
Simplicité et puissance de la
navigation pour les points, les
lignes et les surfaces
• Surveillance de la précision en temps réel
Les GS50/GS50+ sont les seuls capteurs du marché affichant des précisions en temps réel en continu et
permettant de fixer des seuils de tolérance pour filtrer les données selon vos exigences.
• Batteries standard de caméscope et carte mémoire flash ATA PCMCIA
• Transformation directe et calculs géométriques (COGO)
La capacité à visualiser, modifier
et mettre à jour des données
graphiques, même durant la
saisie
• Options différentielles : satellites et « phares et balises »
Les capteurs GS50/GS50+ peuvent être utilisés comme stations de base ou comme mobiles.
• Liste de codes éditable sur le terrain
La souplesse du logiciel vous permet d’ajouter de nouveaux codes sur le terrain.
• Une grande richesse de fonctions de décalage incluant la « double distance »
Les intersections par « double distance » vous fourniront des mesures de décalage extrêmement précises.
Parmi les autres méthodes disponibles : gisement – distance, double gisement ou abscisses et ordonnées.
Calculs automatiques de surface
et de périmètre
• Un système souple et évolutif
Il permet de travailler en DGPS (précision inférieure au mètre) ou en RTK (niveau centimétrique) et peut être
logé dans un petit sac à dos ou monté sur une canne, les deux options pouvant être combinées.
• Entrée ASCII à partir de périphériques externes et sortie NMEA
Recourez à vos propres outils avec l’interface ASCII définie par l’utilisateur. Enregistrez les entrées ASCII sous
forme d’attributs : noms de fichiers d’images numériques, données sismiques ou sondages de profondeur.
• Emboîtement d’objets
Emboîtez un nombre illimité de points, de lignes et de surfaces pour la ligne ou la surface courante.
La technologie ClearTrak™ de Leica,
une garantie d’exactitude et de
précision
• Affichage graphique et calcul de surface / périmètre
Mesurez un objet et calculez sa longueur ou sa surface à tout moment. Et si vous avez oublié la valeur,
la puissance de la gestion de données de Leica Geosystems vous permet de tout représenter, modifier et
visualiser.
Applications
Les solutions GPS/SIG de Leica ont été spécialement conçues
pour répondre aux besoins exprimés en matière de saisie de
données et de cartographie dans de nombreux secteurs, dont :
La gestion des espaces urbains
• Les levers cadastraux
• La planification et l’inventaire dans le domaine des transports
• La gestion de la sécurité publique
Les réseaux
• Le gaz et l’électricité
• La gestion des ressources en eau
• Les télécommunications
Les ressources naturelles
• L’agriculture et la sylviculture
• L’exploitation minière et l’exploration
• Le domaine pétrolier
L’environnement et les sciences
• Les relevés géologiques
• La surveillance de l’environnement et l’expertise
• L’éducation et la recherche
GIS DataPRO ™
Le logiciel GIS DataPRO vous propose :
• Une interface SIG simple d’emploi
GIS DataPRO vous propose un environnement SIG familier et son interface intuitive est autant appréciée
par les débutants que par les experts.
• Le fichier Shape comme format de base
GIS DataPRO utilise le fichier Shape d’ESRI comme format standard, aucune conversion de données n’est
donc requise si vous utilisez des produits ESRI ou tout logiciel acceptant ce format de fichier.
• Des fonctions d’exportation
Des fonctions d’exportation rationnelles et efficaces sont également intégrées pour AutoCAD, Microstation
et MapInfo.
• Un flux de données réellement bidirectionnel
Emmenez des données de SIG sur le terrain pour leur mise à jour puis transférez-les à nouveau au bureau,
via la carte PC ou par l’intermédiaire d’un câble de transfert de données.
• Téléchargement Internet automatique des données des stations de référence
La recherche Internet conviviale de GIS DataPRO trouve automatiquement les 10 sites les plus proches,
une seule touche commandant le téléchargement. L’ajout / édition de site personnalisé vous permet d’entrer
vos propres sites de référence dans la bibliothèque de recherche.
• Gestionnaire de processus de travail
Editable par l’utilisateur, il permet de créer un assistant vous guidant plus facilement dans votre travail.
• Référencement d’image
GIS DataPRO importe des images géoréférencées ou les utilise pour géoréférencer vos propres images.
Spécifications
GS50
GS50+
Modes et applications
Post-traitement avec GIS DataPRO, Statique, Statique Rapide,
Stop & Go, Cinématique
12 sur L1, code C/A « corrélation étroite », code Précision,
phase entière
12VDC nominal ; 5.5W pour GS50 et terminal, Poids : 1.15kg
Microstrip L1, plan de masse intégré 0.35kg
Post-traitement avec GIS DataPRO, Statique, Statique
Rapide, Stop & Go, Cinématique
12 sur L1, code C/A « corrélation étroite », code Précision,
phase entière, 12 sur L2, code P, assistance code P en cas d’AS
12VDC nominal ; 7.0W pour GS50+ et terminal. Poids : 1.25kg
Microstrip L1, plan de masse intégré 0.35kg
Microstrip L1/L2, plan de masse intégré 0.4kg
Antenne combinée GPS/DGPS (phares & balises) 0.46kg
L1 hélicoïdale 0.25kg
Code seul sur L1 ; généralement 30cm (écart type)
Code et phase sur L1 ; cinématique / itinérant
après initialisation : 10 à 20mm + 2ppm
Code et phase sur L1/L2 ; cinématique / itinérant
après initialisation : 10mm + 1ppm
Généralement 40cm, code seul
Stationnaire, après initialisation :
5mm + 2ppm (écart type)
Itinérant, après initialisation :
10mm + 2ppm (écart type)
Durée : habituellement 10 secondes
Fiabilité : supérieure à 99.99%
Portée : en général 10km, avec radio de faible puissance
Jusqu’à 30km avec radio de forte puissance ou GSM
en conditions favorables
Affichage : 12 lignes de 32 caractères. Poids 0.4kg
Sélectionnable entre 1 et 60 secondes
16Mo (standard) ; 96Mo (en option)
Nombre d’heures d’enregistrement, capacité de 16Mo :
environ 40 à une fréquence de 1s (× 6 pour 96Mo)
3.6Ah/6V. 2 GEB121 alimentent capteur et terminal durant
environ 6 heures
GEB121 : poids de 0.35kg
Batterie externe GEB 171, 8AH/12V ou toute source à 12V
Automatique à la mise en marche, 3 DEL d’affichage d’état
Commandé par menu, système d’exploitation
à deux niveaux
Géographiques : Latitude, Longitude, Altitude
Cartésiennes : X, Y, Z Planes : Est, Nord,
Altitude avec paramètres de transformation
Graphique avec zoom. Orthogonal, polaire
5Hz (0.2 sec) en mode de navigation
1Hz en mode de saisie de données
Ellipsoïdes, projections, transformations,
modèles de géoïde, modèles de transformation/
projection spécifiques à un pays
Utilisation
Stockage
De –20º C à +55º C
de –40º C à +75º C
De –30º C à +70º C
de –40º C à +75º C
Nombre de canaux
Alimentation électrique et poids
Antenne AT501
Antenne AT502
Antenne RTB
Antenne RTS
Ecart type d’une ligne de base (en post-traitement)*
en utilisant GIS DataPRO
Antenne combinée GPS/DGPS (phares & balises) 0.46kg
L1 hélicoïdale 0.25kg
Code seul sur L1 ; généralement 30cm (écart type)
Code et phase sur L1 ; cinématique / itinérant
après initialisation : 10 à 20mm + 2ppm
Ecart type d’une ligne de base (DGPS/RTCM)
Ecart type d’une ligne de base (RTK)
Généralement 40cm, code seul
Non applicable
Initialisation en mouvement (On The Fly) en RTK
Non applicable
Terminal TR500
Fréquence d’enregistrement des données
Cartes flash ATA PCMCIA
Affichage : 12 lignes de 32 caractères. Poids 0.4kg
Sélectionnable entre 1 et 60 secondes
16Mo (standard) ; 96Mo (en option)
Nombre d’heures d’enregistrement, capacité de 16Mo :
environ 64 à une fréquence de 1s (× 6 pour 96Mo)
3.6Ah/6V. 2 GEB121 alimentent capteur et terminal durant
environ 7.5 heures
GEB121 : poids de 0.35kg
Batterie externe GEB 171, 8AH/12V ou toute source à 12V
Automatique à la mise en marche, 3 DEL d’affichage d’état
Commandé par menu, système d’exploitation
à deux niveaux
Géographiques : Latitude, Longitude, Altitude
Cartésiennes : X, Y, Z Planes : Est, Nord,
Altitude avec paramètres de transformation
Graphique avec zoom. Orthogonal, polaire
5Hz (0.2 sec) en mode de navigation
1Hz en mode de saisie de données
Ellipsoïdes, projections, transformations,
modèles de géoïde, modèles de transformation/
projection spécifiques à un pays
Utilisation
Stockage
De –20º C à +55º C
de –40º C à +75º C
De –30º C à +70º C
de –40º C à +75º C
2 batteries GEB121 enfichées dans le capteur GPS
Source d’alimentation externe
Fonctionnement sans le terminal
Fonctionnement avec le terminal
Affichages de coordonnées
Positionnement en navigation
Fréquence d’actualisation de la position
Systèmes de coordonnées
Plages de température
Capteur, terminal
Antenne
Compris dans la livraison
Antenne (choix entre post-traitement seul,
Antenne (choix entre post-traitement seul,
DGPS satellitaire ou phares et balises)
RTK, DGPS satellitaire ou phares et balises)
Capteur GPS
Capteur GPS
Terminal et documentation
Terminal et documentation
Carte PC (16Mo)
Carte PC (16Mo)
Câbles
Câbles
Sac à dos
Sac à dos
Tige télescopique
Tige télescopique
Deux batteries plus le chargeur
Deux batteries plus le chargeur
Etui de transport rigide
Etui de transport rigide
En option :
Standard :
Canne en aluminium de 2m et/ou trépied avec plomb optique
Canne en aluminium de 2m et/ou trépied avec plomb
et lecture de hauteur
optique et lecture de hauteur
* L’écart type d’une ligne de base se rapporte à la précision planimétrique, à multiplier par 2 pour obtenir la précision altimétrique. Les valeurs s’appliquent à des conditions normales
à favorables. Elles dépendent également du nombre de satellites, de la géométrie, des durées d’observation, des éphémérides, de l’ionosphère, des trajets multiples, etc.
Pour plus d’informations, appelez Leica Geosystems AG, Heerbrugg, Suisse
ou consultez notre site www.gis.leica-geosystems.com
Total Quality Management,
notre engagement à vous
satisfaire totalement.
Leica Geosystems, Inc. GIS & Mapping Division 2801 Buford Hwy, Suite 300 Atlanta, Georgia 30329, Etats-Unis
Téléphone +1 404 248 9000 Télécopie +1 404 248 9000
© 2002 Leica Geosystems, Inc. Tous droits réservés. ERDAS IMAGINE est une marque déposée de ERDAS, Inc.
Les autres marques et noms de produits sont la propriété de leurs détenteurs respectifs.
Les illustrations, descriptions et caractéristiques techniques sont sans engagement de notre part
et peuvent être modifiées sans préavis.
Imprimé en Suisse. Copyright Leica Geosystems AG, Heerbrugg, Switzerland, 2001.
726667fr – VI. 02 – RDV
Leica Geosystems AG
CH-9435 Heerbrugg
(Switzerland)
Phone +41 71 727 31 31
Fax +41 71 727 46 73
www.leica-geosystems.com
