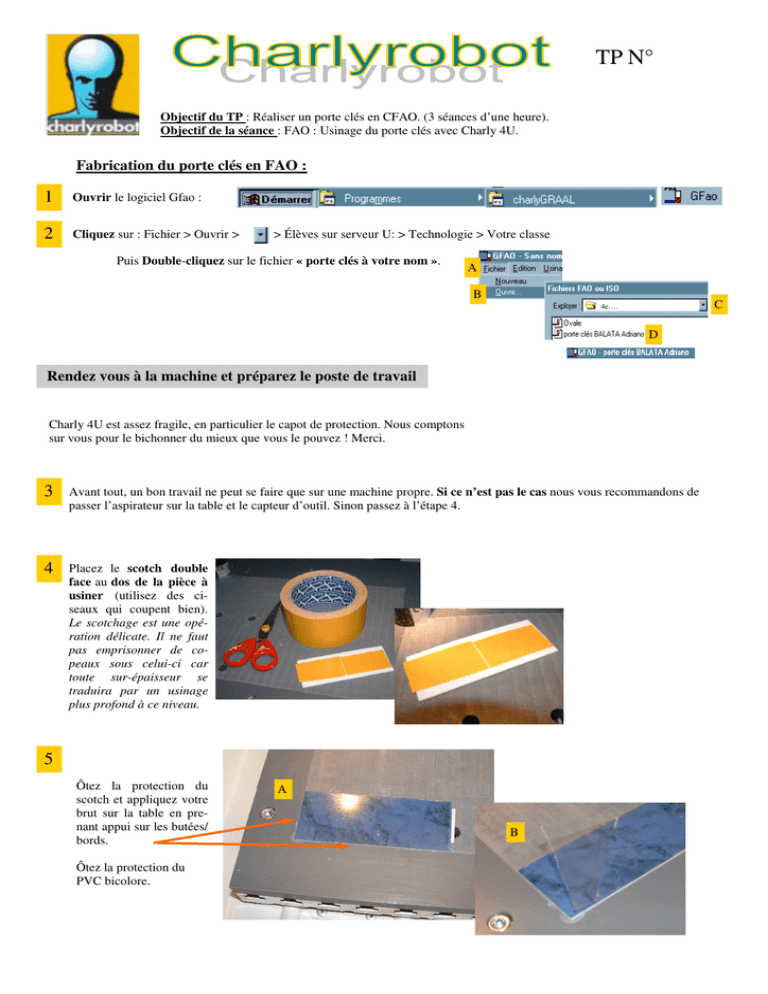

TP N°
Objectif du TP : Réaliser un porte clés en CFAO. (3 séances d’une heure).
Objectif de la séance : FAO : Usinage du porte clés avec Charly 4U.
Fabrication du porte clés en FAO :
1
Ouvrir le logiciel Gfao :
2
Cliquez sur : Fichier > Ouvrir >
> Élèves sur serveur U: > Technologie > Votre classe
Puis Double-cliquez sur le fichier « porte clés à votre nom ».
A
B
C
4e….
D
Rendez vous à la machine et préparez le poste de travail
Charly 4U est assez fragile, en particulier le capot de protection. Nous comptons
sur vous pour le bichonner du mieux que vous le pouvez ! Merci.
3
Avant tout, un bon travail ne peut se faire que sur une machine propre. Si ce n’est pas le cas nous vous recommandons de
passer l’aspirateur sur la table et le capteur d’outil. Sinon passez à l’étape 4.
4
Placez le scotch double
face au dos de la pièce à
usiner (utilisez des ciseaux qui coupent bien).
Le scotchage est une opération délicate. Il ne faut
pas emprisonner de copeaux sous celui-ci car
toute sur-épaisseur se
traduira par un usinage
plus profond à ce niveau.
5
Ôtez la protection du
scotch et appliquez votre
brut sur la table en prenant appui sur les butées/
bords.
Ôtez la protection du
PVC bicolore.
A
B
6
Montez la pointe javelot sur la broche de la machine.
A l’aide des deux clés noires desserrer la pince.
Clé : H
A
Attention : Pour éviter
que l’outil ne tombe
lors du desserrage, il
est conseillé qu’un
élève tienne cet outil
pendant qu’un autre
élève desserre la pince.
Clé : B
B
Pour desserrer :
poussez sur les clés.
Prenez la pointe javelot dans le magasin à outil et
montez celle-ci dans la pince pour obtenir un enfoncement de l’outil dans la pince conforme à la photo
ci-contre.
C
D
Resserrez la pince sans excès.
E
Pour serrer :
Tirez sur les clés
sans forcer
7
Fermez le capot de protection de la machine : N’oubliez pas, il est fragile !
Votre machine est prête pour l’usinage : retournez à l’ordinateur.
8
A
Cliquez sur le bouton Usinage de la barre d’outils
Comme dans la
simulation, ce
tableau
rappelle les paramètres d’usinages
Vous validez OK si la profondeur
est de 0.00 mm (si la profondeur
est supérieure à 0.00 mm arrêtez
tout et appelez le professeur.
C
Validez : OK
La machine
s’initialise.
B
D
Vous validez OK si la pointe
javelot est dans la broche,
pièce scotchée sur la table.
9
Prise d’origine outil :
Vous venez de placer un nouvel outil dans la broche, il faut indiquer à la machine la nouvelle position de la pointe de l’outil.
Cliquez sur le bouton « Mesure outil
sur capteur » de la barre d’outil.
A
Vérifiez que l’outil est bien à la
verticale du capteur
B
C
D
10
Lancement de l’usinage :
Arrête l’usinage
définitivement
Validez OK et vous rendre
face à la machine
Arrête l’usinage en
cours, possibilité
de reprendre
Attention : soyez très vigilant
lorsque l’outil s’approche de
la table de la machine. Soyez
prêt à appuyer sur l’arrêt
d’urgence si vous constatez
quelque chose d’anormal.
La
machine
effectue
son
cycle d’usinage
Résultat après usinage
11
Ouvrez le capot de la machine avec délicatesse et passez l’aspirateur la table et le capteur d’outil.
12
Montez la fraise 2 tailles 2 mm sur la broche de la machine.
A l’aide des deux clés noires desserrer la pince.
Clé : H
Attention : Pour éviter
que l’outil ne tombe
lors du desserrage, il
est conseillé qu’un
élève tienne cet outil
pendant qu’un autre
élève desserre la pince.
A
Clé : B
B
Pour desserrer :
poussez sur les clés.
Prenez la fraise 2 tailles 2 mm dans le magasin à
outil et montez celle-ci dans la pince pour obtenir
un enfoncement de l’outil dans la pince conforme à
la photo ci-contre.
N’oubliez pas de remettre la pointe javelot dans
le magasin à outils.
D
C
Resserrez la pince sans excès.
E
Pour serrer :
Tirez sur les clés
sans forcer
13
Fermez le capot de protection de la machine :
Votre machine est prête pour l’usinage : retournez à l’ordinateur.
Ne validez OK que si vous avez mis la
fraise de 2 mm dans la broche et que la
table de la machine est libre de tout déplacement.
14
Prise d’origine outil :
Vous venez de placer un nouvel outil dans la broche, il faut indiquer à la machine la nouvelle position de la pointe de l’outil.
Vérifiez que l’outil est bien à la
verticale du capteur
A
B
15
Reprise de l’usinage pour la découpe du rond et de l’ellipse.
Validez OK et vous rendre
face à la machine
Attention : soyez très vigilant
lorsque l’outil s’approche de
la table de la machine. Soyez
prêt à appuyer sur l’arrêt
d’urgence si vous constatez
quelque chose d’anormal.
La
machine
effectue
son
cycle d’usinage
Résultat après usinage
16
Ouvrez le capot de la machine et passez l’aspirateur pour ôter tous les copeaux.
Rendez le poste de travail le plus propre possible.
Déscotchez votre pièce.
Retournez à l’ordinateur
17
Validez Ok
Quittez Gpilote
18
2
Fermez votre fichier
Reprenez à l’étape 2 avec un
autre élève et un autre fichier.
