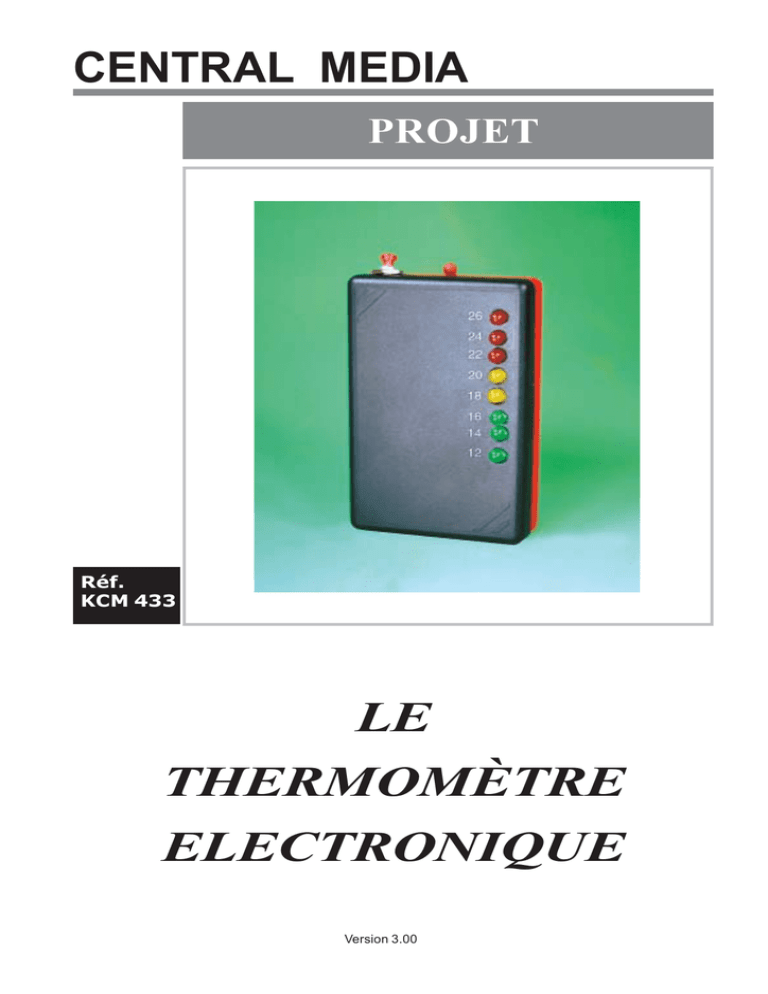

I - 1 - Central Media

CENTRAL MEDIA
PROJET
Réf.
KCM 433
LE
THERMOMÈTRE
ELECTRONIQUE
Version 3.00
AVANT PROPOS
Ce projet est étudié en tenant compte de son aspect ludique et éducatif pour
les ateliers de technologie.
Chaque élève apprend à réaliser un projet dans les conditions réelles
d 'une entreprise.
Central Media fabrique tous ses projets dans un seul souci :
vous donner une entière satisfaction par des contrôles stricts et rigoureux.
Nous sommes toujours à votre disposition
En cas de doute, d'hésitation ou d'explication supplémentaire
n'hésitez pas à contacter nos services technique et assistance.
Par téléphone : 01 48 65 45 59
Par fax
: 01 48 65 45 65
Par E-mail : [email protected]
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
2
2
- SOMMAIRE -
I : OBJECTIF
I-1 : Etude de base
I-2 : Définition du besoin
I-3 : Désignation du produit
II : ETUDE DE LA FAISABILITE
II-1 : Fonctionnalité
II-2 : Critères d ' appréciation
II-3 : Facteurs de succès
III : DOSSIER TECHNIQUE
III-1 : Diagramme structurel
III-2 : Schéma électronique
III-3 : Principe de fonctionnement
III-4 : Nomenclature
IV : DÉFINITION
IV-1 : La thermistance
IV-2 : La température
IV-3 : La diode électroluminescente
3
V : REALISATION PRATIQUE
V-1 : Opération de brasure
V-2 : Opération d ' implantation
V-3 : Opération de perçage du circuit imprimé
V-4 : Opération de perçage du coffret
VI : FABRICATION
VI-1 : Typon
VI-2 : Synoptique d ' implantation des composants
VI-3 : Gamme de montage
VII : TEST TECHNIQUE
VII-1 : Norme électrique
VII-2 : Principe de réglage
VIII : UTILISATION
ANNEXES
Code des résistances
Code des condensateurs céramiques et polyesters Européens
Code des condensateurs céramiques et polyesters non Européens
Kits disponibles
4
Le thermomètre Electronique
I : OBJECTIF
Toute fabrication ou création répond à un besoin. Un industriel ne
construit pas n ' importe quoi et n ' importe comment, sans cibler avant tout
les besoins de ses clients.
La fabrication d'un objet sans étude préalable, risque de conduire
financièrement l' entreprise vers un échec : aucune garantie de vente du
produit et de production n'est assurée.
I - 1 : Etude de base
La température est un phénomène physique, dont la valeur réglemente l'activité humaine ainsi
que celle des autres êtres vivants.
Une entreprise décide de réaliser un indicateur de température moyenne. La sonde de référence
est une thermistance : résistance variable en fonction de la température.
I - 2 : Définition du besoin
Le projet doit répondre à un besoin : celui d'indiquer la température.
Le module indique la température par une rampe à LEDS colorées :
- la couleur verte pour les températures basses
- la couleur jaune pour les températures moyennes
- la couleur rouge pour les températures hautes
La sonde est placée à l'extérieur du module pour mesurer l'air ambiant.
Un bouton poussoir permet la lecture et limite la consommation d'énergie électrique.
La mesure de la résistivité de la sonde se fait par un circuit comparateur, réalisé avec des
amplificateurs opérationnels.
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
5
5
I - 3 : Désignation du produit
LE THERMOMÈTRE ELECTRONIQUE
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
6
6
II : ETUDE DE LA FAISABILITÉ
Une fois le besoin ciblé, il reste à l ' entreprise à définir les
caractéristiques du produit et ses éventuelles contraintes techniques.
Une entreprise est limitée par sa structure. Elle ne peut pas
construire n'importe quoi et n'importe comment. A partir d'un cahier des
charges, elle réalise un prototype pour garantir la faisabilité du produit.
II - 1 : Fonctionnalité
La fonctionnalité est l'action de définir toutes les applications prévues par le produit :
Le projet se compose de deux parties :
- une première partie joue le rôle de détecteur : c'est à dire la conversion de la température
sous forme de tension électrique, par l'emploi d'une thermistance et d'un amplificateur opérationnel.
- la seconde partie est l ' affichage sous forme d'une rampe de LEDs
Un bouton poussoir assure la lecture de la température et évite la consommation en énergie
électrique du module inutilement.
La thermistance utilisée est une CTN (résistance à coefficient de température négatif).
L'affichage est composé de 8 LEDs dont 3 LEDs sont de couleur rouge, 2 LEDs de couleur jaune
et 3 LEDs de couleur verte.
II - 2 : Critères d'appréciation
Les critères d'appréciation définissent les attentes du client face au produit.
Le module est compact, facilement transportable et peut être placé partout. Le bouton poussoir
est placé sur le haut du boîtier pour assurer une bonne prise en main.
Le choix des couleurs des LEDs apporte une lecture rapide et facile de la température :
jaune pour la température idéale, vert pour une température plutôt froide et rouge pour une température plutôt chaude.
La CTN est placée à l'extérieur du boîtier pour prendre la mesure de la température ambiante.
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
7
7
II - 3 : Facteurs de succès
Les facteurs de succès sont l'ensemble des remarques d'appréciation du client face au produit :
- ensemble compact et robuste
- grande autonomie d ' utilisation
- utilisation simple et aisée
- autonome
- lecture facile et agréable
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
8
8
III : DOSSIER TECHNIQUE
Le cahier des charges et celui du besoin définis, reste à l ' entreprise à
élaborer le dossier technique.
Ce dossier permet de comprendre les diverses fonctions du module
proposé : dans son usage, dans son fonctionnement global et dans son
principe.
Le dossier technique coordonne les divers services internes de
l ' entreprise.
III - 1 : Diagramme structurel
DEBUT
Conversion
température / tension
Variation de tension
Affichage de la variation
qui indique la température
Arrêt
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
9
9
III - 2 : Schéma électronique
III - 2. 1 Alimentation
R 23
Vpol.
9V
DZ2
III - 2. 2 Convertisseur température /tension
Vpol.
Vout
θ°C
CTN
R3
8
7
6
5
IC1
R1
1
2
3
R25
4
R5
R2
R4
R24
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
10
10
III - 2. 3 Comparateur de tension et affichage
E
Vpol
R26
R13
00 00 00 00 00 00 00 00 00 00 00
00 00 004
00 00 00 00 00 00 00 00
21
3+
67
5+ IC2
CI2
98
10+
1300 00 00 00 00 00 00 00 00 00 00 00 14
12+ 000 000 000 000 11
000000000000
R12
R11
R10
0 0 0 011
000000000000
Del8
LED8
R14
LED7
Del7
R15
LED6
Del6
R16
LED5
Del5
R17
Dz1
R9
R8
R7
R6
P1
00000000000
00 00 00 00 00 00 00 00 00 00 00
0004
04
0000000
00 00 00 00 00 00 00 00
2- 0 0 0 0 0 0 0 0 0 0 0 000 000 000 000 000 0001
00 00 00 00 00 00
00 00 00 00 00 00 000 000 1
3+
00 00 00 00 00 00 00 00 000 000 000 000 000 000
00000000000000
600 00 00 00 00 00 00 00 00 00 00 00 00 00
00 00 00 00 00 00 00 007
00 00 00 00 00 00
5+ IC3
0
0
0
0
0
0
0
0
CI3 0 0 0 0 0 0 0 0 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 00 00 00
900 00 00 00 00 00 00 008
000000
0 0 0 0 0 0 0 0 00 00 00 00 00 00
10+
00 00 00 00 00 00 00 00 00 00 00 00 00 00
0 0 0 00 00 00 00 00 00 00 00 00 00 00
1300 00 00 00 00 00 00 00 00 00 00 00 000 000 00014
014
0000000000
00 00 00 00 00 00 00 00 00 00 00 00 00 000 000 000 000 000 000 000 000 000 000 000
12+ 00 00 11
11
Del4
LED4
R18
Del3
LED3
R19
Del2
LED2
R20
Del1
LED1
R21
R22
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
11
11
III - 3 : Principe de fonctionnement
Les entrées 2 et 3 du circuit intégré UA741 sont montées en comparateur de tension. La CTN
forme avec les résistances R1, R2 et R24 un pont diviseur dont la tension médiane est appliquée à
l’entrée 3. La place occupée par la CTN dans ce montage est très déterminante malgré la symétrie du
pont. En effet, si on intervertit la CTN et la résistance R24, le sens de variation de Vout sera inversé.
Les valeurs des résistances R5 et R25 vont déterminer l’amplification de l’UA 741. Elles vont en
outre permettre d’établir le lien entre l’intervalle de température à mesurer ainsi que les valeurs
extrêmes des tensions que l’on souhaiterait avoir pour alimenter le second étage.
L’entrée 8 de l’UA741 reste libre. Les deux entrées 1 et 5, qui correspondent à la compensation
de la tension (Offset Nul) sont elles aussi libres.
La visualisation de la température à mesurer va s’effectuer par l’intermédiaire d’une série de
huit diodes électroluminescentes. Ce sont des LEDs standards diffusantes de 5 mm de diamètre. Les
trois séries de couleurs (trois vertes, deux jaunes et trois rouges), utilisées dans le montage, sont
réparties de la manière suivante :
Couleur de la LED
Les trois vertes
Les deux jaunes
Les trois rouges
Température indiquée
12°C ; 14°C ; 16°C
18°C ; 20°C
22°C ; 24°C ; 26°C
Une diode électroluminescente émet de la lumière lorsqu’elle est polarisée dans le sens direct,
lorsque son anode est branchée au pôle positif de la source. La LED montée à la sortie d’un comparateur
donné sera allumée lorsque le signal de l’entrée non inverseuse sera supérieur au signal présent à
l’entrée inverseuse correspondante.
Ce montage (page 10) utilise une collection de 8 amplificateurs opérationnels regroupés par 4
dans deux boîtiers. Ces quatre amplificateurs opérationnels fonctionnent en comparateur de tension et
ont leur entrée non inverseuse raccordée en parallèle (bornes 3, 5, 10, 12). C’est sur cette entrée parallèle
que sera appliquée le signal E=Vout, issu du C.I. UA741.
Les entrées inverseuses (bornes 2, 6, 9, 13) sont connectées au noeud d’un réseau de résistances séries montées en diviseur de tension et polarisant chaque comparateur à son niveau de changement d’état. Elles reçoivent la tension de polarisation par l’intermédiaire de la résistance R13.
Une diode zéner DZ1, montée en parallèle avec les résistances séries des entrées inverseuses
limite la tension maximale permettant l’allumage de la huitième LED. Les valeurs extrêmes permettant
l’allumage de toutes les LEDs vont dépendre du rapport entre R13 et P1 d’une part, R22 et R26 d’autre
part. Le choix de cet intervalle de tension doit être le même que celui délivré par le signal E.
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
12
12
III - 4 : Nomenclature
R1
1
résistance de 1,5 kilo ohms
R2
1
résistance de 1,5 kilo ohms
R3
1
résistance de 2,7 kilo ohms
R4
1
résistance de 1 kilo ohms
R5
1
résistance de 1 kilo ohms
R6 à 12
R23
8
résistance de 43 ohms
R13
1
résistance de 270 ohms
R14 à 21
8
résistance de 1 kilo ohms
R22
1
résistance de 47 kilo ohms
R 24
1
résistance de 68 kilo ohms
Rep.
Nb.
Désignation
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Dessin
Symbole
Echelle :
Le :
/
A4
/
13
13
R25
1
résistance de 130 ohms
R26
1
résistance de 8,2 kilo ohms
CTN
1
thermistance CTN de 100 Kilo ohms
IC3 - IC2
2
circuit intégré LM 324
IC1
1
circuit intégré µA741
LED 1 à 3
3
diode électroluminescente verte Φ 5mm
LED 4 et 5
2
diode électroluminescente jaune Φ 5mm
LED 6 à 8
3
diode électroluminescente rouge Φ 5mm
INT
1
bouton poussoir
PRV
1
résistance variable verticale 2 kilo ohms
DZ1
1
diode zéner de 5,6 volts
DZ2
1
diode zéner de 7,5 volts
Rep.
Nb.
Désignation
Symbole
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Dessin
Echelle :
Le :
/
A4
/
14
14
fil1
1
fil noir de 10 cm
fil2
2
fil blanc ou jaune de 10 cm
Su8
1
support de C.I 8 broches
Su14
2
support de C.I 14 broches
CPL
1
coupleur de pile 9 volts
CI
1
circuit imprimé
SA123
1
boîtier plastique de couleur
Rep.
Nb.
dim = 62 x 55 mm
Désignation
Symbole
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Dessin
Echelle :
Le :
/
A4
/
15
15
IV : DÉFINITION
Le prototype utilise des éléments dans sa conception et sa mise au point.
Ceci nécessite une définition pour chaque phase utilisée par l ' objet. Elles
serviront de base pour la fabrication de l'objet par l'entreprise.
IV . 1 : La thermistance
Une thermistance est un composant électronique dont la résistivité ohmique varie avec la
température.
IV - 2 : La température
La chaleur est une énergie. La température est une valeur quantitative qui exprime la tendance
relative d'un corps à céder de la chaleur.
IV - 3 : La diode électroluminescente
Une diode est construite à partir de semi-conducteurs.
Sans entrer dans les détails, il existe deux grands types de semi-conducteurs : le type N et son
inverse le type P. La diode électroluminescente est formée par la jonction d’un semi-conducteur de type
N avec celui d’un type P.
Cet assemblage impose un sens d’alimentation de la diode électroluminescente : en effet si
celle-ci est alimentée en sens contraire elle ne conduit pas le courant. Inversement lorsque la diode
électroluminescente est alimentée correctement, le courant passant dans la diode émet de la lumière.
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
16
16
V : RÉALISATION PRATIQUE
V - 1 : Opération de brasure
Pour réaliser une brasure, il suffit de chauffer l ' ensemble des parties métalliques des éléments à
assembler. Puis de faire fondre du fil dit à " souder " sur les conducteurs. Une bonne brasure se reconnaît à
son aspect clair et brillant. Procédure qui ne doit pas dépasser plus de 4 secondes les temps de chauffe.
- maintenir le fer à souder comme un stylo
- chauffer à l'aide de la pointe du fer à souder en la plaquant sur la pastille cuivrée et la patte du
composant simultanément
- approcher le fil d'étain jusqu'au contact avec la pointe du fer à souder et la patte du composant
- l'étain se répand par fusion
- retirer le fil d'étain lorsque le dépôt est suffisant
- ôter le fer à souder
- vérifier la brasure
- dans le cas d' une mauvaise brasure : chauffer la brasure en question puis à l'aide de la tresse ou de
la pompe à dessouder retirer la brasure. Attendre quelques instants, et recommencer l'opération de brasure.
V - 2 : Opération d ' implantation
L ' insertion des résistances et des diodes est assez aisée : à l ' aide d' une pince plate on cintre les
divers éléments. Avec une pince coupante plate on coupe les pattes des composants débordantes, de façon
à ce qu' elles ne dépassent pas plus de 1mm par rapport à la surface cuivrée.
Pour l ' implantation des LEDs, un gabarit est préférable.
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
17
17
V - 3 Opération de perçage du circuit imprimé
* percer au Φ = 1.2 mm
percer le reste au Φ = 0.8 mm
***
Vue face cuivre
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
18
18
V - 4 Opération de perçage du coffret
65
23
10
14
7
7
7
7
7
7
100
7
8 x φ 5.5
Perçages
30
12
2 x φ 2.5
5
10
10
φ 7
Vue intérieure
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
19
19
VI : FABRICATION
VI - 1 : Typon
Vue face cuivre
Vue côté composants
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
20 20
VI - 2 : Synoptique d 'implantation des composants
R5
R1
R2
CTN
R25
R4
R3
IC1
R24
R26
R13
R12
PRV
R6
R7
IC2
IC3
R11
DZ1
DZ2
R10
R8
R15
R22
R19 R20 R23
R21
R16
LED2
R14
-9V
R17
R18
LED1
R9
LED3
LED4
LED5
LED6
LED7
LED8
+9V
Vue côté composants
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
21
21
VI - 3 : Gamme de montage
VI.3.1
- Braser les supports de C.I
Vue côté composants
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
22
22
VI.3.2
- Braser les résistances
- Braser la résistance variable verticale
R5
R1
R2
R25
R4
R3
R24
R26
R13
R12
PRV
R6
R7
R11
R10
R8
R22
R15
R19 R20 R23
R21
R16
R9
R14
R17
R18
Vue côté composants
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
23
23
VI.3.3
- Braser les diodes zéner
- Braser les diodes électroluminescentes en respectant la hauteur de 10 mm
Astuce pour braser toutes les LEDs à la même hauteur :
utiliser un gabarit réalisé à partir d'un petit carton de 10 mm de hauteur et de 50 mm de long, que l'on
glissera entre les pattes de chaque LED avant de la brasurer. A noter que la plus grande patte est brasée du
côté " + "
DZ2
DZ1
+
LED1
+
LED2
+
LED3
+
LED4
+
LED5
+
LED6
+
LED7
+
LED8
Vue côté composants
10 mm
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
24
24
VI.3.
- Prendre le coupleur de pile
- Braser le fil rouge venant du coupleur de pile sur le C.I au point "a+" indiqué sur le schéma
- Braser le fil noir venant du coupleur de pile sur une des pattes du bouton poussoir
- Prendre un fil noir et le dénuder aux deux extrémités sur 5 mm puis étamer chaque extrémité
- Braser une extrémité du fil noir sur l'autre patte du bouton poussoir, et l'autre extrémité du fil noir
sur le C.I. au point "a-" indiqué sur le schéma
bouton poussoir
a+
a-
fil noir
fil noir
fil rouge
Vue côté composants
+
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
-
Echelle :
Le :
/
A4
/
25 25
VI.3.5 - Prendre la CTN et faire passer ses pattes dans les trous de passage prévus à cet effet sur le haut du
fond du coffret .
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
- fixer à l'aide de la colle thermofusible la CTN en déposant deux petits bourlets de colle comme indiqué sur le
schéma ci-dessous.
CTN
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
Bourlets
de colle
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
26 26
VI.3.6
- Couper les deux pattes de la CTN à une longueur de 10 mm
- Braser les deux fils blancs ou (jaunes) aux pattes de la CTN respectivement
- Braser les deux extrémités des fils blancs ou (jaunes) sur le circuit imprimé aux points
"CT+" et "CT -" comme indiqué sur le schéma
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
12345678901
fil blanc (ou jaune)
fil blanc (ou jaune)
CT +
CTVue côté composants
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
27
27
VII : TEST TECHNIQUE
Le produit sera mis en vente, il devra au préalable subir des tests
techniques, qui assureront son mode d'emploi et la rédaction de sa notice
d ' utilisation, ainsi que la notice technique pour d'éventuelles réparations.
VII - 1 : Norme électrique
Les fils de couleur noire sont reliés au potentiel négatif. Les fils de couleur rouge sont reliés au
potentiel positif. Les autres couleurs sont utilisées pour les autres connexions du montage.
VII - 2 : Principe de réglage
Le réglage du module ne présente aucune difficulté. On ajuste le module en tournant la résistance
variable pour calibrer le thermomètre. On pourra s'aider d'un deuxième thermomètre pour l'étalonnement .
VIII : UTILISATION
L'utilisation est simple , il suffit de placer le module dans le milieu où l'on désire connaître la
température, puis d'appuyer sur le poussoir pour visualisation la température moyenne (de la pièce par
exemple).
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
28 28
Code des Résistances
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
1
1 Chifffre
Couleur
Noir
Marron
Rouge
Orange
Jaune
Vert
Bleu
Violet
Gris
Blanc
Or
Argent
0
1
2
3
4
5
6
7
8
9
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
2
M
T
2 Chiffre
Multiplicateur
0
1
2
3
4
5
6
7
8
9
x1
Ω
x 10
Ω
x 100
Ω
x 1 000
Ω
x 10 000
Ω
x 100 000
Ω
x 1 000 000 Ω
x 10 000 000 Ω
x 0.1
x 0.01
Tolérance
Ω
Ω
+/+/-
1
2
%
%
+/+/+/+/-
0.5
0.25
0.10
0.05
%
%
%
%
+/+/-
5
10
%
%
Exemple :
Rouge - violet - orange - Or
= 2 7 x 1 000 Ω
= 27 000 Ω
= 27 KΩ
Tolérance + 5 %
Tolérance + 5 %
Tolérance + 5 %
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
29 29
Code des Condensateurs Céramiques
et Polyesters Européens
470n K
1 Chifffre
2 Chiffre
3 Chiffre
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
ou
Lettre
p = picofarad
n = nanofarad
470n K
Lettre
G
J
K
M
Tolérance
+/+/+/+/-
2
5
10
20
%
%
%
%
/
/
Exemple :
470 n K
= 4 7 0 x 1 nanofarad
Tolérance + 10 %
= 470 nanofarad
Tolérance + 10 %
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
A4
30 30
Code des Condensateurs Céramiques
et Polyesters NON Européens
1 Chifffre
2 Chiffre
Multiplicateur
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
x1
x 10
x 100
x 1 000
x 10 000
x 100 000
x 1 000 000pf
x 10 000 000
x 100 000 000
x 1 000 000 000
224 K
ou
224 K
Lettre
pf
pf
pf
pf
pf
pf
Tolérance
+/+/+/+/-
G
J
K
M
2
5
10
20
%
%
%
%
pf
pf
pf
Exemple :
224 K
= 2 2 x 10 000 pf Tolérance + 10 %
= 220 000 pf
Tolérance + 10 %
= 220 nanofaradTolérance + 10 %
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
31
31
Kits disponibles
Alarme de voyage
( 2 projets différents )
Alarme LDR (optoélectronique)
( 2 projets différents )
Alarme par contact (mécanique)
( 2 projets différents )
Alarme personnelle
( 1 projets différent )
Alarme magnétique
( 2 projets différents )
Alarme simple optoélectronique
Alimentation et chargeur solaire
Amplificateur téléphonique
Arbitre électronique
Attente téléphonique
Basket Ball électronique
( 2 projets différents )
Carillon musical
( 2 projets différents )
Carte musicale
Chargeur solaire
Chenillard
Dé électronique
Emetteur FM
Enceinte amplifiée pour baladeur
( 12 projets différents )
Feu arrière de stop pour vélo
Feu arrière de stop + clignotant + position
pour vélo
Flash
( 4 projets différents )
Fontaine lumineuse simple
Fontaine lumineuse « Arc-en-ciel »
Golf musical électronique
Horloge
Horloge + porte-stylo
Horloge + porte-stylo + bloc-note
Horloge Pyramide «Arc-en-ciel»
Horloge canette
Horloge escargot
Horloge solaire
( 2 projets différents )
Interphone duplex
Jeux vidéo
( 2 projets différents )
Karaoké
( 2 projets différents )
Kits d’énergie solaire éducatif
( 4 projets différents )
Porte-clés lumineux
( 3 projets différents )
Porte-clés siffleur et lumineux
Porte-clés musical et lumineux
Radio FM
Robot 6 ème éviteur éviteur d’obstacle
( 4 versions différentes )
Robot « Moustache » éviteur d’obstacle
Robot « Explorer » éviteur d’obstacle
Robot « Explorer » télécommandé
Robot « lunaire » sonore
Robot « lunaire » suiveur de lumière
Robot solaire 6 ème "éviteur d'obstacle"
Vélo modèle réduit
Sablier
Set de bureau
Set de bureau pivotant
Sirène + torche de vélo
Soucoupe magique « Arc-en-ciel »
Testeur de continuité
Testeur d’habileté avec remise à zéro
( 2 projets différents )
Thermomètre
Nouveauté 2006/2007
Quad 6 ème
Voiture solaire 6 ème
Hand Skate board + finger Skate Board
Aéropropulseur 6 ème
Robot 5 ème suiveur de ligne
Robot 5 ème suiveur de lumière
Nom :
CENTRAL MEDIA
Prénom :
LE THERMOMÈTRE
KCM 433
Classe :
c CENTRAL MEDIA
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
32
32
CENTRAL
MEDIA
116, avenue Aristide Briand
93155 LE BLANC MESNIL Cedex
Tél. 01 48 65 45 59
Fax : 01 48 65 45 65
