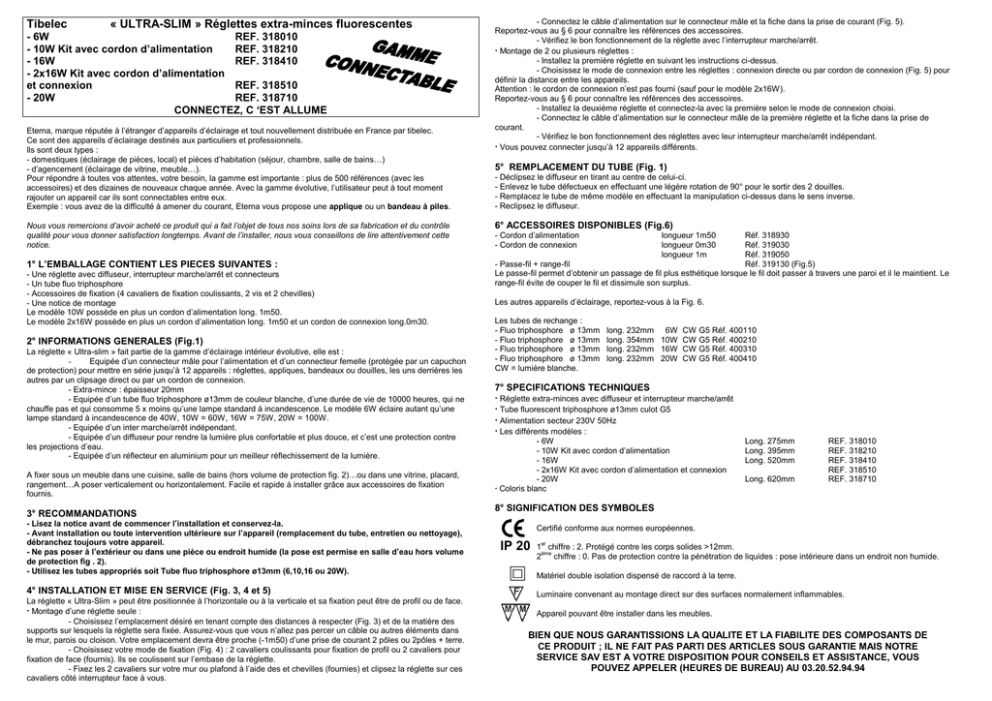

Tibelec « ULTRA-SLIM » Réglettes extra

Tibelec
« ULTRA-SLIM » Réglettes extra-minces fluorescentes
- 6W
REF. 318010
- 10W Kit avec cordon d’alimentation
REF. 318210
- 16W
REF. 318410
- 2x16W Kit avec cordon d’alimentation
et connexion
REF. 318510
- 20W
REF. 318710
CONNECTEZ, C ‘EST ALLUME
Eterna, marque réputée à l’étranger d’appareils d’éclairage et tout nouvellement distribuée en France par tibelec.
Ce sont des appareils d’éclairage destinés aux particuliers et professionnels.
Ils sont deux types :
- domestiques (éclairage de pièces, local) et pièces d’habitation (séjour, chambre, salle de bains…)
- d’agencement (éclairage de vitrine, meuble…).
Pour répondre à toutes vos attentes, votre besoin, la gamme est importante : plus de 500 références (avec les
accessoires) et des dizaines de nouveaux chaque année. Avec la gamme évolutive, l’utilisateur peut à tout moment
rajouter un appareil car ils sont connectables entre eux.
Exemple : vous avez de la difficulté à amener du courant, Eterna vous propose une applique ou un bandeau à piles.
Nous vous remercions d’avoir acheté ce produit qui a fait l’objet de tous nos soins lors de sa fabrication et du contrôle
qualité pour vous donner satisfaction longtemps. Avant de l’installer, nous vous conseillons de lire attentivement cette
notice.
1° L’EMBALLAGE CONTIENT LES PIECES SUIVANTES :
- Une réglette avec diffuseur, interrupteur marche/arrêt et connecteurs
- Un tube fluo triphosphore
- Accessoires de fixation (4 cavaliers de fixation coulissants, 2 vis et 2 chevilles)
- Une notice de montage
Le modèle 10W possède en plus un cordon d’alimentation long. 1m50.
Le modèle 2x16W possède en plus un cordon d’alimentation long. 1m50 et un cordon de connexion long.0m30.
2° INFORMATIONS GENERALES (Fig.1)
La réglette « Ultra-slim » fait partie de la gamme d’éclairage intérieur évolutive, elle est :
Equipée d’un connecteur mâle pour l’alimentation et d’un connecteur femelle (protégée par un capuchon
de protection) pour mettre en série jusqu’à 12 appareils : réglettes, appliques, bandeaux ou douilles, les uns derrières les
autres par un clipsage direct ou par un cordon de connexion.
- Extra-mince : épaisseur 20mm
- Equipée d’un tube fluo triphosphore ø13mm de couleur blanche, d’une durée de vie de 10000 heures, qui ne
chauffe pas et qui consomme 5 x moins qu’une lampe standard à incandescence. Le modèle 6W éclaire autant qu’une
lampe standard à incandescence de 40W, 10W = 60W, 16W = 75W, 20W = 100W.
- Equipée d’un inter marche/arrêt indépendant.
- Equipée d’un diffuseur pour rendre la lumière plus confortable et plus douce, et c’est une protection contre
les projections d’eau.
- Equipée d’un réflecteur en aluminium pour un meilleur réflechissement de la lumière.
A fixer sous un meuble dans une cuisine, salle de bains (hors volume de protection fig. 2)…ou dans une vitrine, placard,
rangement…A poser verticalement ou horizontalement. Facile et rapide à installer grâce aux accessoires de fixation
fournis.
3° RECOMMANDATIONS
- Lisez la notice avant de commencer l’installation et conservez-la.
- Avant installation ou toute intervention ultérieure sur l’appareil (remplacement du tube, entretien ou nettoyage),
débranchez toujours votre appareil.
- Ne pas poser à l’extérieur ou dans une pièce ou endroit humide (la pose est permise en salle d’eau hors volume
de protection fig . 2).
- Utilisez les tubes appropriés soit Tube fluo triphosphore ø13mm (6,10,16 ou 20W).
4° INSTALLATION ET MISE EN SERVICE (Fig. 3, 4 et 5)
La réglette « Ultra-Slim » peut être positionnée à l’horizontale ou à la verticale et sa fixation peut être de profil ou de face.
∙ Montage d’une réglette seule :
- Choisissez l’emplacement désiré en tenant compte des distances à respecter (Fig. 3) et de la matière des
supports sur lesquels la réglette sera fixée. Assurez-vous que vous n’allez pas percer un câble ou autres éléments dans
le mur, parois ou cloison. Votre emplacement devra être proche (-1m50) d’une prise de courant 2 pôles ou 2pôles + terre.
- Choisissez votre mode de fixation (Fig. 4) : 2 cavaliers coulissants pour fixation de profil ou 2 cavaliers pour
fixation de face (fournis). Ils se coulissent sur l’embase de la réglette.
- Fixez les 2 cavaliers sur votre mur ou plafond à l’aide des et chevilles (fournies) et clipsez la réglette sur ces
cavaliers côté interrupteur face à vous.
- Connectez le câble d’alimentation sur le connecteur mâle et la fiche dans la prise de courant (Fig. 5).
Reportez-vous au § 6 pour connaître les références des accessoires.
- Vérifiez le bon fonctionnement de la réglette avec l’interrupteur marche/arrêt.
∙ Montage de 2 ou plusieurs réglettes :
- Installez la première réglette en suivant les instructions ci-dessus.
- Choisissez le mode de connexion entre les réglettes : connexion directe ou par cordon de connexion (Fig. 5) pour
définir la distance entre les appareils.
Attention : le cordon de connexion n’est pas fourni (sauf pour le modèle 2x16W).
Reportez-vous au § 6 pour connaître les références des accessoires.
- Installez la deuxième réglette et connectez-la avec la première selon le mode de connexion choisi.
- Connectez le câble d’alimentation sur le connecteur mâle de la première réglette et la fiche dans la prise de
courant.
- Vérifiez le bon fonctionnement des réglettes avec leur interrupteur marche/arrêt indépendant.
∙ Vous pouvez connecter jusqu’à 12 appareils différents.
5° REMPLACEMENT DU TUBE (Fig. 1)
- Déclipsez le diffuseur en tirant au centre de celui-ci.
- Enlevez le tube défectueux en effectuant une légère rotation de 90° pour le sortir des 2 douilles.
- Remplacez le tube de même modèle en effectuant la manipulation ci-dessus dans le sens inverse.
- Reclipsez le diffuseur.
6° ACCESSOIRES DISPONIBLES (Fig.6)
- Cordon d’alimentation
- Cordon de connexion
longueur 1m50
longueur 0m30
longueur 1m
Réf. 318930
Réf. 319030
Réf. 319050
- Passe-fil + range-fil
Réf. 319130 (Fig.5)
Le passe-fil permet d’obtenir un passage de fil plus esthétique lorsque le fil doit passer à travers une paroi et il le maintient. Le
range-fil évite de couper le fil et dissimule son surplus.
Les autres appareils d’éclairage, reportez-vous à la Fig. 6.
Les tubes de rechange :
- Fluo triphosphore ø 13mm
- Fluo triphosphore ø 13mm
- Fluo triphosphore ø 13mm
- Fluo triphosphore ø 13mm
CW = lumière blanche.
long. 232mm 6W CW G5 Réf. 400110
long. 354mm 10W CW G5 Réf. 400210
long. 232mm 16W CW G5 Réf. 400310
long. 232mm 20W CW G5 Réf. 400410
7° SPECIFICATIONS TECHNIQUES
∙ Réglette extra-minces avec diffuseur et interrupteur marche/arrêt
∙ Tube fluorescent triphosphore ø13mm culot G5
∙ Alimentation secteur 230V 50Hz
∙ Les différents modèles :
- 6W
- 10W Kit avec cordon d’alimentation
- 16W
- 2x16W Kit avec cordon d’alimentation et connexion
- 20W
∙ Coloris blanc
Long. 275mm
Long. 395mm
Long. 520mm
Long. 620mm
REF. 318010
REF. 318210
REF. 318410
REF. 318510
REF. 318710
8° SIGNIFICATION DES SYMBOLES
Certifié conforme aux normes européennes.
IP 20
1er chiffre : 2. Protégé contre les corps solides >12mm.
2ème chiffre : 0. Pas de protection contre la pénétration de liquides : pose intérieure dans un endroit non humide.
Matériel double isolation dispensé de raccord à la terre.
Luminaire convenant au montage direct sur des surfaces normalement inflammables.
Appareil pouvant être installer dans les meubles.
BIEN QUE NOUS GARANTISSIONS LA QUALITE ET LA FIABILITE DES COMPOSANTS DE
CE PRODUIT ; IL NE FAIT PAS PARTI DES ARTICLES SOUS GARANTIE MAIS NOTRE
SERVICE SAV EST A VOTRE DISPOSITION POUR CONSEILS ET ASSISTANCE, VOUS
POUVEZ APPELER (HEURES DE BUREAU) AU 03.20.52.94.94
