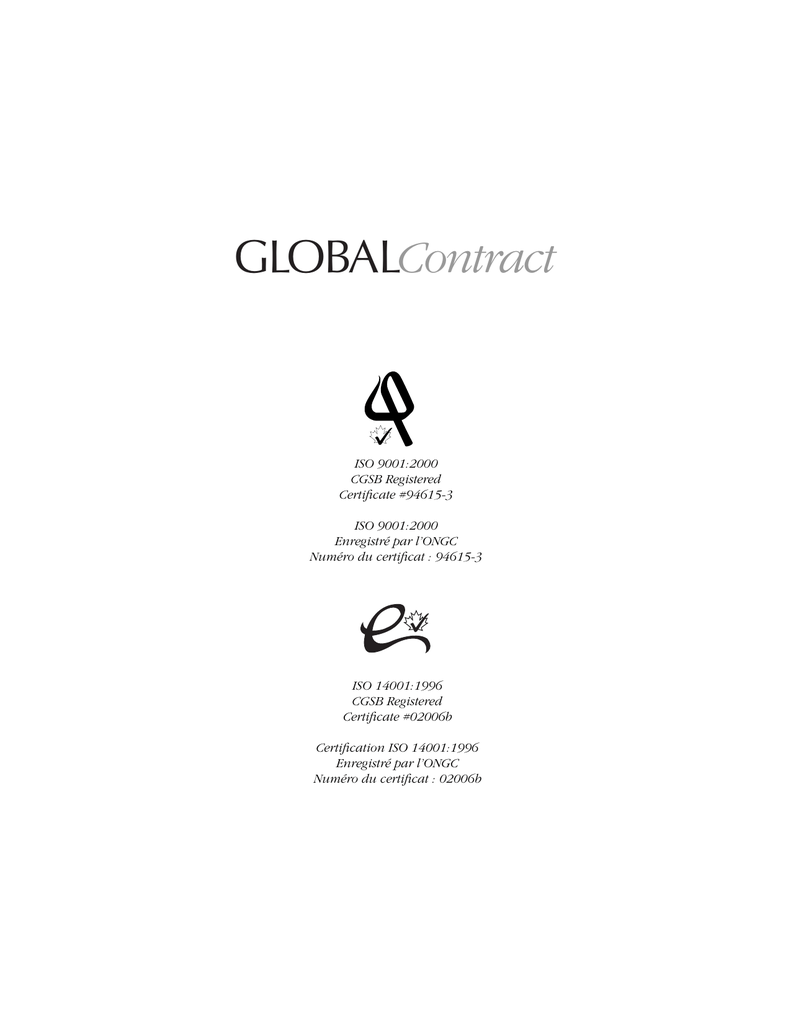

GLOBALContract
ISO 9001:2000
CGSB Registered
Certificate #94615-3
ISO 9001:2000
Enregistré par l’ONGC
Numéro du certificat : 94615-3
ISO 14001:1996
CGSB Registered
Certificate #02006b
Certification ISO 14001:1996
Enregistré par l’ONGC
Numéro du certificat : 02006b
Diet
Contents
Table des matières
PAGE
Introduction
Introduction
Introduction
1.0 Component Description
1.1 Panels
Product Map
Panel Configurations and component interfaces
3
4
5
1.2 Panel Connectors
6
7
7
7
1.3 Worksurface and Support
Worksurface
Off-module worksurface bracket
Flat plate
Corner plate
Gable leg
Pedestal Bracket
Transaction brackets
1.0 Description des modules
1.1 Cloisons
Guide des produits
Configurations des cloisons et interfaces des modules
3
4
5
Raccords pour cloisons
Raccords indépendants du module
Support mural
Raccord pour poteau Boulevard
6
7
7
7
1.3 Surfaces de travail et supports
8
8
8
8
9
9
9
1.4 Storage
Surfaces de travail
Support universel pour surfaces de travail
Plaque d’affleurement
Plaque cornière
Pied latéral
Support pour caisson
Supports pour plans de travail
8
8
8
8
9
9
9
1.4 Rangement
Off-module shelf
Panel / table shelf
Open shelf
Overhead cabinet
Worksurface supporting pedestal
Spike mobile pedestal
Viceversa Credenza (stand alone + WS supporting)
2PLUS1 storage cabinet
10
10
11
11
12
12
13
13
1.5 Accessories
Tablette indépendante du module
Tablette sur pieds
Tablette ouverte
Rangement surélevé
Caisson servant d’appui
Caisson mobile Spike
Bahut Credenza Viceversa (autoportant et servant d’appui)
Module de rangement 2PLUS1
10
10
11
11
12
12
13
13
1.5 Accessoires
Tack board
Dry-erase marker board
Desk lamp panel bracket
Flat monitor support arm - panel mounted
Flat monitor support arm - table mounted
14
14
15
16
16
1.6 Power and Communication /
Data Cable Management Tools
Worksurface scoops
Cable Snake
Panel cable trough
Power bar
Power towers, Power clip
Tableau d’affichage
Tableau blanc
Support de lampe
Support d’écran plat monté au rail
Support d’écran plat monté à la table
14
14
15
16
16
1.6 Modules de gestion de câbles électriques
et voix et données
17
17
18
19
20
2 Working with Diet
Découpes sur les surfaces de travail
Cache-câbles Cable Snake
Chemin de câbles pour cloisons
Barre d’alimentation
Tour d’alimentation et prise Power Clip
17
17
18
19
20
2.0 Diet et ses possibilités
Direct access
Hard wired service
Secondary power distribution tools
21
21
2.1 Stand Alone Diet
Working models, layout examples
22-26
27-32
3.0 Summary of Diet Features / Benefits
22-26
Exemples d’aménagements fonctionnels
27-32
2.3 Diet et Doc-It
33-35
Diet / Diet et rails Doc-It
Diet / Viceversa et rails Doc-It
33-35
2.4 Diet et Boulevard
2.4 Diet with Boulevard System
Diet / Diet with Boulevard
Diet / Viceversa with Boulevard
2.2 Diet et Viceversa
2.3 Diet with DOC-IT
Diet / Diet with Doc-It rails
Diet / Viceversa with Doc-It rails
Planification à long terme
21
Gestion de la distribution et de l’alimentation Accès direct
21
Services câblés
Modules de distribution secondaire
2.1 Gamme Diet
2.2 Diet with Viceversa Mobile
and Free Standing Furniture
2
Introduction
1.2 Raccords pour cloisons
Panel connector
Off-module panel connector
Wall adapter
Boulevard post adapter
Planning Ahead
Power Management
PAGE
36-38
39
Diet / Diet et Boulevard
Diet / Viceversa et Boulevard
3.0 Sommaire des caractéristiques et avantages Diet
36-38
39
Diet represents an innovative tool for creating an economical, efficient
work space, accommodating various tasks. From 42” high panels which
provide an open office feel to 54” high panels, for seated privacy and
66” high panels for standing privacy, Diet effectively supports the
creation of various work environments.
Diet is simple, easy to comprehend, easy to specify and install, with a
minimum of add-on and dedicated / handed components to maximize
reconfiguration flexibility.
All Diet panels ship with a set of self-leveling connectors that
accommodate any angle, but also straight, 90°, three-way T and 120°
configurations, as well as four-way “cross”. Truly universal connectors
support the above panel configurations regardless of panel heights. Such
a configuration and height independent connecting method eliminates a
need to order additional components during future office reconfigurations.
Diet is an economical, “soft wire” system with simple means of optional
power and data / communication cable management trough that snaps
to the bottom of the panel.
With the exception of panels with open area below the mid rail, all Diet
panels are built with 6” clearance opening between the floor and the
bottom rail. This feature not only serves as a simple passage for cables
between back-to-back stations and an interface for a snap on cable
trough, but it mainly provides ultimate flexibility of panel station
placement even if one panel needs to be located right above a floor
monument.
Diet’s slim appearance, sophisticated industrial design, detailing and
advanced engineering communicate high perceived value, exceeding
expectations usually related to budget products.
GLOBALContract
Diet constitue un outil novateur pour créer un lieu de travail économique
et efficace répondant aux exigences de multiples tâches. Des cloisons de
42 po de hauteur pour aménager des aires ouvertes aux cloisons de 54
po ou de 66 po de hauteur qui accroissent l’intimité assise ou debout,
respectivement, Diet soutient efficacement l’aménagement de nombreux
milieux de travail.
INTRODUCTION
INTRODUCTION
Diet
Introduction
Introduction
La gamme Diet est simple : simple à comprendre, simple à commander,
et simple à installer, présentant un minimum d’ajouts et de pièces
spécialisées ou non réversibles pour optimiser la polyvalence.
Toutes les cloisons Diet comprennent des raccords à mise à niveau
automatique permettant de les placer selon tout angle, mais également
dans des configurations droites, à angle droit, en « T » ou à 120˚ ou
encore en « X ». Des raccords véritablement universels permettent les
configurations susmentionnées peu importe la hauteur des cloisons. Un
tel mode d’assujettissement, indépendant de la configuration et de la
hauteur, élimine le besoin de pièces supplémentaires à commander lors
de réaménagements éventuels.
Diet est un système économique prévoyant des modules simples de
gestion de câbles d’alimentation en électricité et de transmission voix et
données en option qui s’enclenchent par simple pression au bas de la
cloison.
Avec l’exception des cloisons dont la partie inférieure est ouverte, toutes
les cloisons Diet présentent un dégagement de 6 po entre le plancher et
le rail inférieur. Cette caractéristique sert non seulement à faciliter
l’acheminement de câbles entre des postes de travail dos à dos et
comme point d’installation du chemin de câbles, mais elle procure
également une polyvalence inégalée en termes de positionnement des
cloisons, même si une cloison doit être placée directement au-dessus
d’une prise au plancher.
Diet can be specified on its own, with integrated worksurface, storage
and accessory support, or combined with Viceversa freestanding furniture
Encombrement réduit, design haut de gamme, souci du détail, haute
to address privacy and space organization in free standing office
technicité, voilà tous des facteurs qui véhiculent une plus-value, qui
environment.
surpassent les espérances associées à des produits dits économiques.
Whether combined with Doc-It power delivery / space organizing rails, or
with Boulevard system, or raised floors, Diet, as a tool, bridges mobile or Les modules Diet peuvent être commandés seuls, avec des surfaces de
travail intégrées, des rangements et des accessoires, ou de pair avec des
stationary freestanding furniture with power / data delivery solutions,
meubles autoportants Viceversa, en fonction des exigences en termes
that are hard wired to a building power supply.
d’intimité et d’organisation du milieu de travail.
Jumelée aux rails d’alimentation et d’organisation doc-it, aux modules du
système Boulevard ou à des planchers techniques, la gamme Diet établit
le lien parfait entre des meubles autoportants mobiles ou stationnaires,
offrant des solutions d’alimentation en électricité et de transmission voix
et données branchées à l’alimentation de l’immeuble.
3
Diet
1.0 Component Description
1.0 Description des modules
This chapter describes separate components, their function and possible individual applications. Please study this chapter in depth. Only a thorough understanding of individual tools provides a
foundation for an efficient, expressive and creative solution to user’s present and future needs.
Ce chapitre décrit chacun des modules, leurs fonctions et leurs différentes utilisations possibles. Familiarisez-vous avec ce chapitre : une connaissance approfondie des divers modules vous donnera les
outils qu’il vous faut pour réaliser des solutions efficaces, expressives et créatives, répondant aux besoins actuels et éventuels et futurs de l’utilisateur.
1.0 Product Map
1.0 Guide des produits
4
Wall adapter DPPWA
Off-module connector DPOFM
Boulevard post connector DPBP
Overhead DSOH
Support mural
Raccord indépendant du module
Open shelf DSOS
Panels DP
Panel table shelf DSTBSHLF
Tablette
Cloison
Tablette sur pieds
Off-module shelf DSOMSHLF
Casters DPCSTR
Tack board VVTB
Dry erase board VVWB
Work surfaces DWS
Also, Boulevard and Options
accessories
Task light VVLAMPG
Light bracket DATLB
Corner plate BAKS
Worksurface bracket DHBRKT
Flat plate BHBF
Cable manager DPCBM
Monitor arm rail DAFSMR
Pedestal bracket DHPEDB
Monitor arm table DAFSMT
Gable leg DHLEG
Credenza table support
VVCRSBRKT
Power bar DABAR
Roulette
Tableau blanc
Surface de travail
Accessoires Also, Boulevard
et Option
Lampe
Support de lampe
Plaque cornière
Support pour surface de travail
Plaque d’affleurement
Module de gestion de câbles
Support d’écran monté au rail
Support d’écran monté à la table
Pied latéral
Support pour table et module
Credenza
Transaction bracket DHTBRKT
Support pour plan de travail
Cable Snake VVACS
2PLUS1 VV3HIODDL / R
Module 2PLUS1
Credenza VVCRCPUL / R
Module Credenza
Spike Pedestal VVSPIKEP
Caisson Spike
Diet
1.1 Panels
1.1 Cloisons
GLOBALContract
JANUARY 2004
JANVIER 2004
Extruded aluminum outside frame surrounds fabric wrapped interior solid frame with honeycomb core, and glazed or slat element sections.
Panel width: 1.3” (33 mm). Panel lengths: 24” (610 mm), 30” (762 mm), 36” (914 mm), 42” (1067 mm), 48” (1219 mm), 54” (1372 mm) and 60” (1524 mm). Nominal panel heights:
42”, 54” and 66”. Leveler adjustment: 1.75” (45 mm). Castors are not height adjustable, rising panels by 1.1” (28 mm). Panels can be disassembled and reupholstered on site, by a trained
professional.
In addition to standard Global Contract metal finishes, Diet is also available in Tungsten.
Standard panel configurations combine fabric, glazed, dual mid rail, slat wall and open bottom areas into a wide range accommodating various needs and budgets.
(Please, refer to Diet price list for details)
Épaisseur des cloisons : 1,3 po (33 mm). Longueurs des cloisons : 24 po (610 mm), 30 po (762 mm), 36 po (914 mm), 42 po (1067 mm), 48 po (1219 mm), 54 po (1372 mm) et 60 po
(1524 mm). Hauteur nominale des cloisons : 42 po (1067 mm), 54 po (1372 mm) et 66 po (1676mm). Course de réglage des patins de mise à niveau : 1,75 po (45 mm). Les roulettes ne sont
pas réglables en hauteur et ajoutent 1,1 po (28 mm) à la hauteur des cloisons. Les cloisons peuvent être démontées et le tissu remplacé sur place par un rembourreur professionnel.
En plus des finis métal standard de Global Contract, Diet est également offert en fini tungstène.
PANELS
CLOISONS
Un bâti en aluminium extrudé ceinture des panneaux pleins garnis de tissu avec une âme en nid d’abeilles ainsi que des panneaux vitrés ou de type persienne.
Une vaste gamme de configuration de cloisons, notamment des cloisons garnies de tissu ou vitrées, des cloisons à double rail central, des cloisons intégrant une persienne et des cloisons à partie
inférieure, permet de répondre à tous les besoins en respectant tous les budgets.
42” High
42 po de hauteur
54”, 66” High
54, 66 po de hauteur
Top aluminum rail on non-glazed panels accepts off-module shelf, open shelf, overhead storage, flat monitor arm and accessories and panel / table shelf on 42” high panels. Mid rail at desk height
accepts worksurface support bracket, accessories and a power bar. Bottom rail accepts power bar and optional cable trough.
Secondary mid rail accepts off-module shelf, open shelf, overhead storage, flat monitor arm and accessories.
Le rail supérieur en aluminium des cloisons non vitrées de 42 po de hauteur peut recevoir une tablette indépendante du module, une tablette, un rangement surélevé, un support d’écran et des
accessoires. Le rail central à hauteur de bureau peut recevoir des supports pour surfaces de travail, des accessoires et des barres d’alimentation. Le rail inférieur peut recevoir des modules de gestion de
câbles en option ainsi que des barres d’alimentation.
Le rail central secondaire peut recevoir une tablette indépendante du module, une tablette, un rangement surélevé, un support d’écran et des accessoires.
5
Diet
Panel Connector
The key to simple specification, fewer shipped parts and versatile reconfiguration is a universal, height and configuration independent connecting method. Standard connectors, shipped with every panel,
can accommodate any angle between two panels (0° to 180°) as well as 90° X, 90° T and 120° Y configurations, regardless of panel height. The “hinge-like”, self-leveling connectors are secured to
a vertical, aluminum member of panel frame at predetermined locations. Typically, when connecting two panels of even height, one set is installed to top and bottom of each panel. To interconnect Diet
panels of uneven height, the top connector of the higher panel will be installed at a lower predetermined position, corresponding with the height of the lower panel. Panels are then secured by inserting
pins into connecting hinges.
This self-leveling, angle, panel configuration and height independent connecting method eliminates a need to order additional components during future office reconfigurations. The hinged connection is
also beneficial in applications which call for a frequent or a short-term set-up. A 60” wide panel, for instance, with two 24” or 30” wide “wing” panels could simply be folded, transported and reset as
one unit.
Raccords pour cloisons
Une méthode de raccord universelle, indépendante de la hauteur et de la configuration, constitue le fondement d’un produit simple à commander, comportant un moins grand nombre de pièces
expédiées et permettant des réaménagements polyvalents. Les raccords standard, expédiés avec chaque cloison, permettant de placer les cloisons selon tout angle (entre 0˚ et 180˚) ainsi qu’à angle
droit en « X », à angle droit en « T » et à 120˚ en « Y », peu importe la hauteur des cloisons. Les raccords articulés à mise à niveau automatique s’assujettissent aux montants verticaux en aluminium
du bâti de la cloison à des emplacements pré-établis. D’ordinaire, pour unir deux cloisons de même hauteur, un jeu de raccord est installé au haut et au bas de chaque cloison. Pour unir des cloisons Diet
de hauteur différente, le raccord supérieur de la cloison la plus haute sera installé à un emplacement pré-établi plus bas correspondant à la hauteur de la cloison de hauteur inférieure. Les cloisons sont
ensuite assujetties en introduisant des goupilles dans les raccords.
Cette méthode de raccord à mise à niveau automatique, indépendante de l’angle, de la configuration ou de la hauteur des cloisons, élimine le besoin de commander d’autres pièces lors d’un éventuel
réaménagement de bureau. Les raccords articulés sont également utiles dans les situations exigeant des aménagements temporaires ou de fréquents réaménagements. À titre d’exemple, une cloison de
60 po de largeur et deux cloisons « auxiliaires » de 24 ou de 30 po de largeur pourraient être simplement rabattus, transportés puis réinstallés.
6
Diet
GLOBALContract
JANUARY 2004
JANVIER 2004
Panel Off-Module Connector
Off-module connector further simplifies planning and specifying of Diet panels as entire station clusters can be built utilizing this feature. (See “Call Centre” example below)
Also, instead of using two “wrap around “ panels at the end of stations, a single panel could be specified to accomplish the same, yet with cleaner appearance and lower cost. (See pictures below)
A two-piece bracket is installed to the front of a panel vertical frame member and allows for a connection to a perpendicular panel of even or lower height.
Les raccords indépendants du module simplifient davantage la planification et la commande des cloisons Diet, permettant l’installation de groupements de postes de travail. (Voir l’exemple du « centre
d’appels » ci-dessous)
Par ailleurs, une seule cloison pourrait être utilisée au lieu de deux pour assurer la finition à l’extrémité des postes, pour une apparence plus soignée et un coût moins élevé .
(Voir les illustrations ci-dessous)
Un raccord en deux pièces est installé à l’avant d’un montant vertical du châssis de la cloison, permettant d’unir celle-ci à une cloison perpendiculaire de même hauteur ou d’une hauteur inférieure.
PANELS
CLOISONS
Raccords indépendants du module
Wall Adapter
Wall adapter connects the end of a Diet panel to a wall to provide stability. A typical application can be a Diet panel dividing two, free standing stations.
Boulevard Post Adapter
The post adapter connects Diet panels to a Boulevard post to provide perpendicular support to a run of Boulevard panels.
Support mural
Le support mural permet de fixer l’extrémité d’une cloison Diet à un mur pour plus de stabilité. Ce support serait utilisé, par exemple, pour assujettir une cloison Diet séparant deux postes autoportants.
Le raccord pour poteau permet d’assujettir une cloison Diet à un poteau Boulevard pour assurer un support perpendiculaire à une course de cloisons Boulevard.
7
Diet
1.3 Worksurface and Worksurface Support
1.3 Surfaces de travail et supports
Diet worksurfaces, available in high and low pressure laminates with PVC edging, feature a single scoop (sizes 24”- 42”) at the centre of the rear edge. Sizes 48” - 60” feature a double scoop and a
gap between the worksurface rear edge and a panel.
While scoops allow for equipment cord plugs to pass between worksurface and floor level, the gap (running between the scoops) provides freedom of placement for table mounted flat monitor arm,
cords and equipment on the worksurface. (See illustration on page 16)
Selecting the appropriate worksurface support is an important element in the process of designing an ergonomic, structurally sound, yet economical work station.
Worksurface Universal Bracket
This off-module, universal, non-handed bracket attaches to a panel anywhere along its mid rail. It can be used in the corner, along the back, or sides of any worksurface. Four brackets (two at both rear
corners and two at front corners - locked to side panels) would typically be required to support a worksurface from three panels.
When installing 48” and longer worksurfaces, or when worksurface of any size is going to be subjected to extensive loads, it is recommended that a fifth universal bracket be installed in the middle,
along the rear worksurface edge.
Worksurface universal brackets are included with the worksurfaces. Four brackets are shipped with worksurfaces up to 48” and five are shipped with those longer than 48”.
Worksurface Flat Plate
Flat bracket is employed to ensure support and surface alignment of a “L” station, for instance.
Les surfaces de travail Diet, offertes en stratifié haute pression ou en mélamine avec un chant en PVC, comportent une découpe au centre de la face arrière (surfaces de 24 po à 42 po). Les surfaces de
48 à 60 po présentent une double découpe et un dégagement entre la face arrière de la surface de travail et la cloison.
Alors que les découpes permettent d’acheminer les câbles électriques entre la surface de travail et le plancher, le dégagement (entre les découpes) permet d’installer un support d’écran monté à la table
d’y placer des câbles ou du matériel de bureau (voir l’illustration à la page 17).
Le choix d’un support de surface de travail approprié est une étape importante de la conception d’un poste de travail ergonomique, robuste et économique.
Support universel pour surfaces de travail
Ce support universel, indépendant du module et réversible s’assujettit à une cloison en tout point le long du rail central. On peut l’utiliser dans un coin ou le long de la face arrière ou des faces latérales
de toute surface de travail. Quatre supports (deux dans les coins arrière et deux dans les coins avant – assujettis aux cloisons latérales) seraient d’ordinaire installés pour supporter une surface de travail
à partir de trois cloisons.
Lors de l’installation de surfaces de travail de 48 po de longueur et plus, ou lorsqu’une surface de travail quelle que soit sa dimension, doit supporter d’importantes charges, il est recommandé d’installer
un cinquième support universel au centre le long de la face arrière de la surface de travail.
Les supports universels pour surfaces de travail sont compris avec toutes les surfaces de travail. Quatre supports sont expédiés avec les surfaces de travail mesurant à concurrence de 48 po de longueur et
cinq avec celles de dimension supérieure.
Plaque d’affleurement pour surface de travail
La plaque d’affleurement utilisée pour assurer un support et un alignement des surfaces pour un poste de travail en « L », par exemple.
Corner Plate
Corner plate is an economical way of converting two perpendicular worksurfaces into a traditional, “fivesided” corner. These non dedicated, non-handed components maintain their flexibility as they can be used in
future reconfigurations. The corner plate provides an ideal place for a keyboard.
Plaque cornière
La plaque cornière est une solution économique permettant de convertir deux surfaces de travail
perpendiculaires en un module de coin traditionnel à cinq faces. Ce module non spécialisé et réversible
présente une grande polyvalence puisqu’il peut être utilisé lors d’éventuels réaménagements. La paque
cornière est idéale pour y placer un clavier.
8
GLOBALContract
JANUARY 2004
JANVIER 2004
Gable Leg
Gable leg’s horizontal member attaches to panel’s vertical rail at a predetermined position. It can be assembled and reconfigured on site in a left or right configuration. While its primary purpose is to
support a worksurface and panel at the end of a run, the single gable leg can also be shared to support two worksurfaces, or specified to create a single station.
Note: That Universal worksurface brackets are employed along the back of worksurfaces.
Pied latéral
Pedestal Bracket
Pedestal bracket can be used in a traditional, 24” or 30” deep pedestal, it could be employed to support a worksurface and adjacent panel at the same time.
Two independent brackets, secured to the back of the pedestal can lock into a vertical groove on a side of any panel. Whether one or two pedestals at the end,
or in the middle of a worksurface / panel run, the pedestal bracket converts a traditional storage component into a multifunctional unit.
WORKSURFACES
SURFACES DE TRAVAIL
Le travers du pied latéral s’assujettit au montant vertical d’une cloison à un emplacement pré-établi. Il peut être monté sur place à gauche ou à droite, ou démonté et déplacé selon les besoins. Alors que
le pied sert principalement à supporter une surface de travail et une cloison à la fin d’une course, deux surfaces de travail peuvent également se partager le pied simple. Le pied peut par ailleurs servir
pour créer un poste de travail unique. Veuillez noter que des supports universels pour surfaces de travail sont utilisés le long de l’arrière des surfaces de travail.
Le support pour caisson peut être utilisé avec un caisson traditionnel de 24 ou 30 po de profondeur; il pourrait être utilisé pour supporter une surface de travail
et une cloison adjacente en même temps. Deux supports indépendants, assujettis à l’arrière du caisson, peuvent s’encastrer dans une rainure verticale sur le
côté de toute cloison. Qu’il y ait un ou deux caissons à l’extrémité ou au centre d’une surface de travail ou d’une course de cloisons, le support pour caisson
transforme un module de rangement conventionnel en un module multifonctionnel.
Transaction Brackets
A set of four brackets (2 left and 2 right) would be typically used to support
one transaction bracket on top of a 42” panel. The brackets are installed
into a vertical groove on a side of any panel.
If you need to specify two transaction tops whose length does not
correspond with the length of supporting panels, add two flat brackets
where two transaction tops join.
Please see customer service representative for exact sizes.
Supports pour plans de travail
De façon typique, un jeu de quatre supports (2 de gauche et 2 de droite)
serait utilisé pour fixer un plan de travail à la face supérieure d’une cloison
de 42 po. Les supports sont installés dans une rainure verticale sur le côté
de toute cloison.
Si vous devez commander deux plans de travail dont la longueur ne
correspond pas à celle des cloisons servant d’appui, ajoutez deux plaques
d’affleurement au point de jonction entre les deux plans de travail.
Veuillez communiquer avec un représentant du service à la clientèle pour les
dimensions exactes.
9
Diet
1.4 Storage
1.4 Rangement
Although Diet comes with a family of highly versatile storage components, these could be creatively mixed
with existing Viceversa and Global Contract storage units to address various present and future
storage needs.
Off-Module Shelf
Off-module shelf consists of a 12” deep x 24” wide shelf and two uprights which can be suspended
anywhere along panel’s top rail, both mid rails and slat wall element. The height of uprights corresponds
with panel height increments. Shelves can be combined at one level (hanging off one rail, side-by-side) as
well as at multiple levels (upper shelf hanging off 42” panel top rail and the second shelf below, hanging
off panel’s mid rail).
NOTE: It is not recommended to suspend the shelves from top rail of a partially glazed panel!
Bien que Diet offre de nombreux modules de rangement très polyvalents, ces derniers pourraient fort bien
être agencés avec des rangements Viceversa ou Global Contract déjà installés afin de répondre à des besoins
rangement actuels et éventuels.
La tablette indépendante du module est composée d’une tablette de 12 po de profondeur sur 24 po de
largeur et de deux bras de suspension. La tablette se suspend à tout point le long du rail supérieur d’une
cloison, des deux rails centraux ou de la persienne. La hauteur des bras de suspension correspond à la
hauteur des sections des cloisons. Les tablettes peuvent être placées au même niveau (suspendues à un rail,
côte à côte) ou à des hauteurs différentes (la tablette supérieure suspendue au rail supérieure d’une cloison
de 42 po de hauteur, la deuxième tablette en dessous, suspendue au rail central de la cloison).
NOTA: Il n’est pas recommandé de suspendre une tablette au rail supérieur d’une cloison partiellement
vitrée!
Panel / Table Shelf
Panel / table shelf consists of a 12” deep x 24” wide shelf and two anodized aluminum feet with
translucent suction cups. The shelf can be suspended anywhere along 42” panel top rail as well as along
secondary mid rail providing that the rail is at 42” (nominal) level. This is important as both front feet rest
on adjacent worksurface.
For better utilization of vertical space, the panel / table shelf can be combined with the Off-module shelf
suspended from top rail of a 54” (nominal) panel.
NOTE: When using this shelf on a free standing panel and a free standing table, use panel and / or table
levelers to level the shelf. This unit will not be safe nor functional when installed without the use of
the front support feet.
Tablette sur pieds
La tablette sur pieds se compose d’une tablette de 12 po de profondeur sur de 24 po de largeur et de deux
pieds en aluminium anodisé munis de ventouses translucides. La tablette peut être suspendue en tout point
le long du rail supérieur d’une cloison de 42 po de hauteur ainsi que le long d’un rail central secondaire,
pourvu que ce rail se trouve à une hauteur (nominale) de 42 po. Ceci est important car les deux pieds avant
reposent sur la surface de travail adjacente.
Pour une utilisation plus efficace de l’espace vertical, la tablette sur pieds peut s’utiliser de pair avec une
tablette indépendante du module suspendue au rail supérieur d’une cloison d’une hauteur (nominale) de
54 po.
NOTA: Lorsque cette tablette est installée sur une cloison autoportante et une table autoportante, utiliser
des patins de mise à niveau pour mettre la tablette de niveau. Ce module ne sera ni stable, ni
fonctionnel s’il est installé sans les pieds de support avant.
10
GLOBALContract
JANUARY 2004
JANVIER 2004
Open Shelf
Open shelf must always be supported by three panels set in a “U” configuration. While the centre panel must always correspond with the width of the shelf, both side panels could be of any width.
The Open shelf can be installed into any horizontal, panel integrated rail, providing that all three rails on the three perpendicular panels are at the same level.
Tablette ouverte
Les tablettes ouvertes doivent toujours être supportées par trois cloisons disposées en « U ». Alors que la largeur de la cloison centrale doit toujours correspondre à la largeur de la tablette, les deux
cloisons latérales peuvent être de n’importe quelle largeur. La tablette ouverte peut être installée dans tout rail horizontal intégré à la cloison, pourvu que les rails des trois cloisons perpendiculaires
soient situés à la même hauteur.
NOTA: Il n’est pas recommandé de suspendre une tablette au rail supérieur d’une cloison partiellement vitrée!
Open shelf above worksurface, on top of 42”, 54” and 66” high panels
Tablette ouverte au-dessus d’une surface de travail, installée sur le rail supérieur de cloisons de 42, 54 et 66 po
Open shelves installed at multiple levels
Tablettes ouvertes installées à différentes hauteurs
Overhead Storage Cabinet
Overhead storage cabinet could be creatively used to serve a dual purpose. It expands storage capacity of a work station on one side, and, because it extends above its supporting panels, it increases
privacy of a station at the opposite side. The cabinet’s steel back could be used as a magnetic display or to hang Viceversa dry erase marker board and tack board. Another advantage is added flexibility:
an entire installation could be done with 42” or 54” panels with single, or back-to-back Overhead storage cabinets. This offers a cost effective alternative to traditional load bearing overhead panels with
installed overheads.
Like Open shelf, the Overhead storage cabinet must always be supported by three panels set in a “U” configuration. While the centre panel must always correspond with the width of the shelf, both side
panels could be of any width. Panels may be joined with off-module connectors. (As shown below, right)
The Open shelf can be installed into any horizontal, panel integrated rail, providing that all three rails on the three perpendicular panels are at the same level.
Avec un brin de créativité, le rangement surélevé pourrait servir à deux fins. En effet, il accroît la capacité de rangement d’un poste de travail, d’une part et, d’autre part, puisqu’il projette au-delà de la
face supérieure de la cloison, il accroît l’intimité du poste de travail du côté opposé. Le dos en acier du rangement pourrait également servir de tableau aimanté ou pour suspendre un tableau d’affichage
ou un tableau blanc Viceversa. Un autre avantage serait la polyvalence accrue : il serait en effet possible de créer un aménagement complet grâce à des cloisons de 42 ou de 54 po de hauteur et des
rangements surélevés simples ou dos à dos, pour une solution de rechange efficace aux aménagements avec cloisons porteuses et rangements surélevés.
STORAGE
RANGEMENT
Comme une tablette ouverte, le rangement surélevé doit toujours être supporté par trois cloisons disposées en « U ». Alors que la largeur de la cloison centrale doit toujours correspondre à la largeur de
la tablette, les deux cloisons latérales peuvent être de n’importe quelle largeur. Les cloisons peuvent être unies à l’aide de raccords indépendants du module (se reporter à l’illustration ci-dessous, à
droite).
NOTA: Il n’est pas recommandé de suspendre une tablette au rail supérieur d’une cloison partiellement vitrée!
Traditional overhead application
Overhead back increasing privacy
Linear assembly of panels, worksurfaces and
overheads with auxiliary tables. Note use off-module panel connectors.
Position suspendue conventionnelle
Le dos du rangement surélevé
augmente l’intimité
Assemblage linéaire de cloisons, de surfaces de travail et de rangements
surélevés avec tables d’appoint. Remarquer l’utilisation de raccords
indépendants du module
11
Diet
1.4 Storage
1.4 Rangement
Pedestal
Any Global Contract, 24” or 30” deep pedestals can be employed to provide a traditional, floor standing storage. Either tucked under a worksurface or combined with a Pedestal bracket to secure the
worksurface and adjacent panel. Two independent brackets, secured to the back of the pedestal can lock into a vertical groove on a side of any panel. Whether one or two pedestals at the end, or in
the middle of a worksurface / panel run, the pedestal bracket converts a traditional storage component into a multifunctional unit.
NOTE: In order to secure a panel and worksurface, the pedestal with Pedestal bracket must be aligned with panel vertical frame member.
Caisson
Tout caisson Global Contract de 24 ou 30 po de profondeur peut servir de rangement conventionnel pour pose au sol. On peut placer le caisson sous une surface de travail ou l’utiliser avec des supports
pour caisson pour assujettir une surface de travail et la cloison adjacente. Deux supports indépendants, assujettis à l’arrière du caisson, peuvent s’encastrer dans une rainure verticale sur le côté de toute
cloison. Qu’il y ait un ou deux caissons à l’extrémité ou au centre d’une surface de travail ou d’une course de cloisons, le support pour caisson transforme un module de rangement conventionnel en un
module multifonctionnel.
NOTA: Pour assujettir une cloison et une surface de travail, le caisson et les supports pour caisson doivent être alignés avec le montant vertical du châssis de la cloison.
Single pedestal
Un caisson
Double pedestal
Deux caissons
Double pedestal in the middle of a panel run (only one pedestal is locked to a panel)
Deux caissons au centre d’une course de cloisons (un seul caisson est assujetti à une cloison)
Spike Mobile Pedestal
This mobile unit is based on our award-winning, patented Toto pedestal from Viceversa product family.
It offers an optimal balance between stationary and mobile office - it “travels well” between stations, it is easy to relocate and place beside a primary work table to serve as a secondary, auxiliary side
surface. Because it is completely accessible from the front, it may also be left tucked away under a worksurface, serving as a traditional pedestal with a storage compartment above a single file drawer.
(Maximum allowance worksurface overhang, as depicted in the illustration on the right, is 18”)
Ce module mobile s’inspire de notre caisson breveté primé Toto de la gamme Viceversa.
Il atteint le juste équilibre entre le bureau stationnaire et le bureau mobile. Il « voyage bien » entre les postes, il est facile à déplacer et à placer à côté d’une table de travail principale pour servir de
surface d’appoint. Complètement accessible de l’avant, il peut aussi être rangé sous une surface de travail et servir de caisson traditionnel doté d’un rangement au-dessus d’un tiroir classeur.
(Le surplomb maximum de la surface de travail, comme le montre l’illustration de droite ci-dessous, est de 18 po.)
12
GLOBALContract
JANUARY 2004
JANVIER 2004
Viceversa Credenza
Credenza can be used as free standing, stand alone furniture, or it can be used to support a corner of a table, thus eliminating one table leg.
If specified and installed with Credenza table support VVCRSBRKT, the Credenza replaces one of the four Viceversa table legs, or provides support to a worksurface at the end of a Diet work station - in
place of a Gable leg or a panel. There are two storage compartments above two file drawers and one compartment to house a CPU.
NOTE: Credenza is factory configured left or right (CPU compartment either on the left or right). The optional Credenza table support can be only installed on one side - above the CPU compartment!
Bahut Credenza Viceversa
Le bahut Credenza peut s’utiliser comme meuble autoportant ou pour supporter le coin d’une table, éliminant ainsi le besoin d’un pied pour la table.
S’il est commandé et installé avec le support pour table et module Credenza VVCRSBRKT, le bahut remplace un des quatre pieds de table Viceversa, ou procure un support pour une surface de travail à
l’extrémité d’un poste de travail Diet – il remplace ainsi un pied latéral ou une cloison. Le bahut Credenza présente deux compartiments de rangement au-dessus de deux tiroirs classeurs et d’un
logement pour ordinateur.
NOTA: La configuration du bahut Credenza est produite à l’usine, à gauche ou à droite (c’est-à-dire que le logement pour ordinateur est placé à gauche ou à droite). Le support en option ne peut être
installé que d’un côté – soit au-dessus du logement pour ordinateur.
2PLUS1
Based on a popular 3HI storage from Viceversa product family, this unit offers two file drawers below, and open side compartment with an adjustable shelf. This left or right side open compartment is
factory configured to provide a direct, seated access to binders, books and reference materials from adjacent work table.
2PLUS1
Inspiré d’un module de rangement populaire – le 3HI – de la gamme Viceversa, ce module présente deux tiroirs classeurs à la partie inférieure et un compartiment latéral ouvert doté d’une tablette
réglable. Ce compartiment, situé à droite ou à gauche, est configuré à l’usine et offre un accès direct, en position assise, aux reliures, manuels et ouvrages de référence.
STORAGE
RANGEMENT
In a typical application, this unit would be placed next to a free standing, 24” deep table or at the end of a panel-based work station (with 24” deep worksurface), where it also serves as a privacyenhancing element.
Dans un aménagement typique, le module serait placé à côté d’une table autoportante de 24 po de profondeur ou à l’extrémité d’un poste de travail avec cloisons (comportant une surface de travail de
24 po de profondeur), rehaussant ainsi l’intimité.
13
Diet
1.5 Accessories
1.5 Accessoires
Accessories play a very important role in the process of creating an efficient, ergonomic and productive work environment.
Accessories expand storage capacity of a station, organize work flow, assist in keeping important information readily available, and support monitor screens and others improve
light conditions.
Because most of these items can be placed at various locations within the work station, the accessories become an invaluable personalizing tool, allowing the user to arrange the work space into a
meaningful, efficient work environment.
From a facility manager’s point of view, multiple generic work stations built out of common components can be accessorized to satisfy specific, work related individual needs.
There is a wide selection of Viceversa or Boulevard accessories available which can be used with every Diet panel integrated top, mid and bottom rails.
(Please see illustration on page 6, bottom, for details)
This chapter is going to highlight existing accessories as well as new additions, specific to the Diet product line.
Tack Board
Tack board adds functionality to Diet panels by providing an area with an open-cell foam, suitable for pinning notes, messages, etc.
Dry Erase Marker Board
The Marker board is a dry-erase-grade, high pressure laminate with steel backing. Both units fit into top, both mid rails as well as Slat wall element, and can be stacked (one suspended off top rail of a
54” panel and the second, suspended below off of a panel mid rail.
Les accessoires jouent un rôle très important dans le processus de création d’un cadre de travail efficace, ergonomique et productif.
Certains accessoires augmentent la capacité de rangement, certains aident à gérer le flux de travaux ou à garder les données importantes à portée de la main, certains servent de support pour des écrans,
alors que d’autres améliorent l’éclairement.
La plupart d’entre eux pouvant être placés à différents endroits au sein du poste de travail, ces accessoires deviennent donc un outil de personnalisation inestimable, permettant à l’utilisateur de
transformer son poste en un lieu de travail efficace et productif.
Pour un gestionnaire des installations, des postes de travail génériques multiples, conçus à partir d’éléments communs, ont l’avantage de pouvoir être dotés d’accessoires divers pour répondre à des
besoins particuliers.
Les gammes Viceversa et Boulevard offre un vaste choix d’accessoires qui peuvent être utilisés sur les rails supérieurs, centraux et inférieurs des cloisons Diet.
(se reporter à l’illustration au bas de la page 6)
Ce chapitre présente des accessoires actuels ainsi que des accessoires particuliers à la gamme Diet.
Les tableaux d’affichage accroissent la fonctionnalité des cloisons Diet en offrant un espace en mousse cellulaire permettant d’afficher des notes, des messages, et ainsi de suite.
Tableau blanc
Le tableau blanc est fabriqué en acier recouvert d’une surface en stratifié haute pression effaçable à sec. Les deux tableaux s’installent sur le rail supérieur, les deux rails centraux ou sur la persienne. Ils
peuvent également s’empiler (un suspendu au rail supérieur d’une cloison de 54 po de hauteur et le deuxième sous le rail de celle-ci).
14
GLOBALContract
JANUARY 2004
JANVIER 2004
Desk Lamp Panel Bracket
In addition to a table base which comes with it, the Viceversa desk lamp can be installed in a dual grommet (typically part of Dogbone and Cloud tables), in the top of floor standing Power towers, in
table mounted Power clip, and Diet panel.
The Desk lamp panel bracket can be specified to secure the Viceversa lamp anywhere along panel’s top or mid horizontal rail and anywhere on a slat wall panel element. The lamp’s articulated arm
allows it to be used to illuminate a specific area of a work surface or, attached to top of 66” high panel and pointing towards ceiling for a diffused, indirect light.
NOTE: It is not recommended to suspend the lamp with bracket from top rail of a partially glazed panel!
Support de lampe
La lampe Viceversa peut s’utiliser sur sa propre base intégrée ou encore être installée dans un passe-câbles double (dont sont habituellement dotées les tables Dogbone et Cloud), sur le dessus d’une
tour d’alimentation posée au sol, dans une prise Power Clip montée à une table et avec les cloisons Diet.
Le support de lampe peut être commandé pour installer la lampe Viceversa en tout point le long du rail supérieur ou central ou de la persienne d’une cloison. Le bras articulé de la lampe lui permet d’être
utilisée pour éclairer un endroit particulier d’une surface de travail ou, fixée au haut d’une cloison de 66 po de hauteur et orientée vers le plafond, pour procurer une lumière diffuse et indirecte.
ACCESSORIES
ACCESSOIRES
NOTA: Il n’est pas recommandé de fixer la lampe et son support au rail supérieur d’une cloison partiellement vitrée!
15
Diet
1.5 Accessories
1.5 Accessoires
One and two monitors
Un et deux moniteurs
Flat Monitor Support Arm - Panel Mounted
The Flat monitor arm can be installed either along panel’s top or mid horizontal rail or anywhere on a slat wall panel element. Mounting bracket
interface also fits into an Accessory bar secured to a Boulevard panel.
Mounting a flat monitor on a panel eliminates a typical stand, making a better, cost efficient use of the worksurface, or allowing a smaller depth
worksurface to be specified.
Another advantage of using a flat screen monitor and supporting it off of a panel is reduced worksurface depth as there is not a need to accommodate
deep and bulky traditional CRT monitors. Work stations could utilize cost effective 24” deep worksurfaces and, if effectively applied, this can result in
more efficient use of a real estate space.
About 5” long arms allow for user level of vertical adjustment, while monitor VESA (Video Electronics Standards Association) mounting plates, set
during installation, add 2.5” and 3.5” to the adjustment range (included VESA 75 mm and VESA 100 mm standard monitor plates). Two levers
control height and monitor tilt. Although side-to-side, horizontal position on a panel is set during installation, it can also be adjusted with two set
screws by the user.
NOTE: It is not recommended to suspend monitors from top rail of a partially glazed panel!
Two and four monitors stacked on a 54”
high panel with secondary mid rail
Deux et quatre moniteurs superposés sur un
panneau de 54 po de hauteur avec une
glissière centrale auxiliaire
Support d’écran plat monté au rail
Le support d’écran plat peut s’installer en tout point le long du rail supérieur ou central ou de la persienne d’une cloison. Le support de montage
s’intègre également à la tringle pour accessoires assujettie à une cloison Boulevard.
L’installation d’un écran plat sur une cloison élimine le besoin d’un support conventionnel, optimisant ainsi l’utilisation de l’espace de la surface de
travail.
Un autre avantage d’installer un écran plat sur une cloison est qu’il est ainsi possible d’employer une surface de travail moins profonde puisqu’il n’est
pas nécessaire de prévoir de l’espace pour un écran cathodique traditionnel encombrant. Les postes de travail pourraient intégrer des surfaces de
travail de 24 po de profondeur plus économiques. Utilisée à bon escient, cette solution permet d’optimiser la surface disponible.
Un bras d’environ 5 po de longueur permet à l’utilisateur de régler l’écran à la verticale, alors que les plaques de montage VESA (Video Electronics
Standards Association), posées lors de l’installation, ajoutent 2,5 et 3,5 po à la plage de réglage (des plaques conformes à la norme VESA de 75mm
et de 100mm sont comprises). Deux leviers permettent de régler la hauteur et l’inclinaison de l’écran. Alors que le positionnement horizontal sur la
cloison est établi au moment de l’installation, l’utilisateur peut également changer la position de l’écran au moyen des deux vis de retenue.
NOTA: : Il n’est pas recommandé de suspendre des écrans au rail supérieur d’une cloison partiellement vitrée!
Flat Monitor Support Arm - Table Mounted
Table mounted flat monitor arm can be clamped on the rear or side edge of a Diet worksurface or a free standing table. Included bracket also allows for mounting through a grommet on Viceversa Cloud
or Dogbone tables.
Alternatively, this support arm can be used to secure flat monitor to Credenza and 2x3 or 3x3 TicTac storage with optional top in place.
Besides the above mounting applications, it differs from the panel mounted Flat monitor arm:
• Its longer arm assembly (about 14”) makes it suitable for parallel mounting on a 30” deep worksurfaces.
• Because the arm rotates at the base as well as on the monitor side, arm and monitor angles can be adjusted so it can be used in a traditional, corner application - at a junction of two perpendicular
24” deep worksurfaces.
• Pivoting arm at the base and a push pin control depth and height adjustment, while a lever controls the monitor tilt.
• Monitor pivot and rotation (vertical or horizontal format) are controlled by friction. Two VESA 75 mm and VESA 100 mm standard monitor plates are included.
Support d’écran plat monté à la table
Le support d’écran plat monté à la table peut être fixé le long de la face arrière ou d’une face latérale d’une surface de travail ou d’une table autoportante Diet. La pince de fixation comprise permet
également d’installer le support dans un passe-câbles d’une table Cloud ou Dogbone de la gamme Viceversa.
Le support peut également être utilisé pour fixer un écran plat à un bahut Credenza ou à un module de rangement TicTac de 2x3 ou 3x3 lorsque le dessus en option est installé.
Outre les possibilités de montage susmentionnées, ce support diffère du support monté à un rail. En effet :
• Son bras plus long (mesurant environ 14 po) permet un montage en parallèle sur des surfaces de travail de 30 po de profondeur.
• Comme le bras pivote sur sa base ainsi qu’au point de jonction avec l’écran, il est possible de régler les angles de l’écran et du bras, permettant ainsi une utilisation conventionnelle dans un coin,
par exemple à la jonction de deux surfaces perpendiculaires de 24 po de profondeur.
• L’éloignement et la hauteur de l’écran se règlent en pivotant le bras et au moyen d’un bouton de commande, alors qu’un levier permet de régler l’inclinaison de l’écran.
• Le pivotement et la rotation de l’écran (verticalement ou horizontalement) sont contrôlés par friction. Deux plaques conformes à la norme VESA de 75mm et de 100mm sont comprises.
16
Table rear edge
Sur la face arrière de la table
Worksurface corner
En coin
Through grommet (Cloud)
Dans un passe-câbles (Cloud)
Credenza
Credenza
3x3 TicTac
TicTac 3x3
1.6 Power and Communication /
Data Cable Management Tools
1.6 Modules de gestion de câbles électriques
et voix et données
Worksurface Scoops
Diet worksurfaces feature single or dual scoops and a gap between the worksurface rear edge and a panel.
While scoops allow for equipment cord plugs to pass between worksurface and floor level, the gap (running between the scoops) provides freedom of placement for table mounted flat monitor arm,
cords and equipment on the worksurface.
Découpes sur les surfaces de travail
Les surfaces de travail Diet peuvent être dotées d’une découpe simple ou de deux découpes et d’un écart entre la face arrière de la surface de travail et une cloison.
Alors que les découpes permettent d’acheminer les câbles électriques entre la surface de travail et le plancher, le dégagement (entre les découpes) permet d’installer un support d’écran monté à la
table d’y placer des câbles ou du matériel de bureau.
Cord plug passage and flexible cord location
Viceversa Power clip and table mounted Flat monitor support arm
Espace suffisant pour les fiches et souplesse pour l’emplacement ces câbles
Prise Power Clip Viceversa et support d’écran plat monté à la table
Cable Snake
Once the cables pass via worksurface scoops down below the worksurface, they can be organized with a Cable Snake.
Cable Snake is an assembly of multiple, translucent, injection molded modules interconnected to form a flexible, two-compartment duct. The first module is secured to the bottom of a worksurface, and
the last module at the floor level is provided with a ballast to keep the cables in the proximity of a floor monument, raised floor entry point or a Viceversa mobile CPU holder - Woof.
Cable channel integrated into Viceversa table leg offers another vertical cable manager solution.
Le cache-câbles Cable Snake permet de ranger de façon ordonnée les câbles acheminés sous la surface de travail en passant par les découpes.
Le Cable Snake est un assemblage de multiples modules translucides moulés par injection et imbriqués pour former un conduit flexible à deux logements. Le premier module est fixé à la face inférieure
de la surface de travail. Le dernier module, qui se posera au sol, est muni d’un ballast pour garder les câbles à proximité d’une prise au sol, d’un point d’entrée d’un plancher technique ou d’un porteprocesseur mobile Woof Viceversa.
Le guide-câbles intégré à un pied de table Viceversa offre une autre méthode de gestion verticale du câblage.
Cable Snake below Diet worksurface
Cable Snake below Viceversa free standing table
Cable Snake sous la surface de travail Diet
Cable Snake sous une table Viceversa
17
ÉLECTRIQUES ET VOIX ET DONNÉES
JANUARY 2004
JANVIER 2004
POWER/COMMUNICATION
GLOBALContract
Diet
1.6 Power and Communication / Data Cable Management Tools
1.6 Modules de gestion de câbles électriques et voix et données
Panel Cable Trough
With the exception of panels with “open” area below the mid rail, all Diet panels are built with 6” clearance opening between the floor and the bottom rail. In its basic form this opening serves as a
simple passage for cables between back-to-back stations and provides ultimate flexibility of panel station placement even if one panel ends up located right over a floor monument.
Optional, extruded PVC cable trough [internal dimensions: 1.160” (29.4 mm) x 3.460” (87.8 mm)] attaches to the bottom rail, between two panel verticals. All wires enter and exit the trough to bypass panel levelers on the outside, thus avoiding fishing of cables through any openings. Cable installation and reconfiguration is very simple: the trough opens up, resting on the floor, cables are layedin and the trough is closed and snapped into panel rail. This offers simple, inexpensive, optional cable management without complications of corner covers as these tend to be configuration dependent
and must be specified.
In addition to the bottom rail, the trough can also be attached to the desk height rail on panels with “open” bottom area. This allows for cable passage just below the worksurface, without having to
come up and down between worksurface and floor level raceway.
Horizontal cable manager available with Viceversa tables can also be utilized to organize cables when the tables and Diet panels are combined.
Chemin de câbles pour cloisons
Avec l’exception des cloisons dont la partie inférieure est ouverte, toutes les cloisons Diet présentent un dégagement de 6 po entre le plancher et le rail inférieur. Cette caractéristique sert non seulement
à faciliter l’acheminement de câbles entre des postes de travail dos à dos et comme point d’installation du chemin de câbles, mais elle procure également une polyvalence inégalée en termes de
positionnement des cloisons, même si une cloison doit être placée directement au-dessus d’une prise au plancher.
Le chemin de câbles en PVC extrudé en option [dimensions intérieures : 1,160 po (29.4 mm) x 3,460 po (87.8 mm)] s’installe par ajustement serré sur le rail inférieur, entre les deux montants
verticaux de la cloison. Tous les câbles entrent et sortent du conduit pour contourner les patins de mise à niveau à l’extérieur, ce qui évite ainsi d’avoir à passer les câbles par de petites ouvertures.
L’installation et la reconfiguration des câbles est très simple : le chemin de câbles s’ouvre, reposant sur le plancher, les câbles sont placés à l’intérieur puis le chemin de câbles est refermé et s’emboîte
par pression dans le rail de la cloison. Il s’agit d’une solution simple et abordable pour la gestion des câbles, sans les complications des couvercles d’angle, puisque ceux-ci tendent à dépendre de la
configuration donnée et doivent être prévus.
Le chemin de câbles peut également se fixer au rail à hauteur du bureau d’une cloison dont la partie inférieure est ouverte. Il est ainsi possible de faire courir les câbles légèrement sous la surface de
travail, sans devoir les acheminer entre la surface de travail et une canalisation de plancher.
Un chemin de câbles horizontal offert avec les tables Viceversa peut aussi servir à organiser les câbles lorsque ces tables et des cloisons Diet sont utilisées ensemble.
18
Lay-in cable installation
Cables tucked away within the trough
Trough below worksurface level on
an open bottom Diet panel
Pose des câbles
Câbles rangés à l’intérieur du chemin de câbles
Chemin de câbles sous la surface de travail posé sur
une cloison Diet dont la partie inférieure est ouverte
In some instances, office equipment supported by furniture next to a room boundary can be plugged directly into the wall receptacle. Some installations will have access to floor monuments or to raised
floor power distribution which will provide equipment with a direct access to power. The following section describes tools that will allow you to do a lot more.
Power Bar
Diet power bar, rated for 125V, 15A (1,875W), provides five receptacles plus a sixth one with extra spacing to accommodate a wide plug-in transformer. It features an On/Off switch, control light and a
built-in transient voltage surge suppressor. The cord length is 9.5’.
The Power bar can be installed with a dedicated steel bracket to Diet panel bottom rail, to a mid rail - just below worksurface or even to slat wall element for convenient, above worksurface access.
The cord of this Power bar can be plugged into a wall, floor monument, raised floor outlet, Boulevard panel, Doc-It junction box, Viceversa Power towers, Power clip, etc.
NOTE: This is not a system of interconnected, continuous harnesses.
Dans certains cas, le matériel de bureau placé sur un meuble placé contre un mur peut être directement branché dans une prise murale. Certaines installations auront accès à des prises au sol ou à un
système d’alimentation d’un plancher technique permettant un accès direct à l’alimentation. La section qui suit décrit les outils qui vous offriront davantage de solutions.
La barre d’alimentation Diet, d’une capacité de 125V, 15A (1875W), comporte cinq prises plus une sixième suffisamment espacée pour permettre le branchement d’un adaptateur. La barre
d’alimentation comporte un interrupteur, un voyant lumineux et un suppresseur de surtension transitoire. Le cordon d’alimentation mesure 9,5 pieds de longueur.
La barre d’alimentation s’installe à l’aide d’un support en acier au rail inférieur d’une cloison Diet, au rais central situé sous la surface de travail ou à la persienne pour faciliter un accès au-dessus de la
surface de travail.
Le cordon d’alimentation de la barre d’alimentation peut se brancher dans une prise murale, une prise au sol, une prise d’un plancher technique, une prise intégrée à une cloison Boulevard, une boîte de
jonction Doc-It, une tour d’alimentation Viceversa, une pince Power Clip, etc.
NOTA: Ce module n’est pas un système de faisceaux interconnectés continus
Power bar below worksurface
and on bottom rail
Power bar below worksurface,
on an open bottom Diet panel
Power bar located above worksurface on
level, on a slat wall element
Barres d’alimentation sous la surface
de travail et sur le rail inférieur
Barre d’alimentation sous la surface de travail,
sur le rail inférieur d’une cloison Diet
dont la partie inférieure est ouverte
Barre d’alimentation sur la persienne située
au-dessus de la surface de travail
19
ÉLECTRIQUES ET VOIX ET DONNÉES
JANUARY 2004
JANVIER 2004
POWER/COMMUNICATION
GLOBALContract
Diet
1.6 Power and Communication / Data Cable Management Tools
1.6 Modules de gestion de câbles électriques et voix et données
Power Towers And Power Clip
In a simple way, the office equipment can be connected directly to building outlets.
At a primary level, the three Viceversa Power towers, Power clip and Power bar serve to provide power distribution further from the building integrated sources. The single circuit floor standing tower,
table mounted Power clip and Power bar, for instance, plug into a standard wall receptacle, floor monument and raised floor outlet, while the four-circuit Power tower and Power pole are hard wired to
a wall, floor (or ceiling) building power supply.
At a secondary level, some of the above tools (Power bar, single circuit Power tower and Power clip) can be used to branch off power from other, hard wired sources, such as the four-circuit electric
system integrated with Boulevard system or Doc-It products.
Please see Viceversa, Doc-It and Boulevard respective price lists for detailed specifications of Power towers and the four-circuit electric system.
Tour d’alimentation et prise Power Clip
Le matériel de bureau peut être branché simplement et directement aux prises du bâtiment.
Essentiellement, la tour d’alimentation, la barre d’alimentation et la prise Power Clip Viceversa servent procurer une distribution du courant électrique à distance des sources intégrées à l’immeuble. Par
exemple, la tour au sol à circuit simple, la prise Power Clip et la barre d’alimentation se branchent dans une prise murale standard, une prise de sol ou une prise intégrée à un plancher technique, tandis
que la tour et le poteau d’alimentation à quatre circuits sont reliés par câble à une source d’alimentation du bâtiment au mur, au plancher ou au plafond.
Certains de ces modules (barre d’alimentation, tour d’alimentation à circuit simple et prise Power Clip) peuvent être accessoirement utilisés pour dériver le courant d’autres sources câblées, notamment
le système électrique à quatre circuits intégré au système Boulevard ou aux produits Doc-It.
Veuillez consulter les listes de prix respectives des gammes Viceversa, Doc-It et Boulevard pour les caractéristiques techniques détaillées des tours d’alimentation et des systèmes électriques à
quatre circuits.
20
Direct connection to a wall receptacle
Direct connection to a floor
monument / raised floor
Power bar connected to raised floor
receptacle
Branchement direct à une prise murale
Branchement direct à une prise au sol
ou d’un plancher technique
Barre d’alimentation branchée à une prise
d’un plancher technique
Power pole with Diet and Dogbone tables
Four-circuit Power tower hard wired to raised floor on the left
Single-circuit Power tower plugged into Doc-It rails on the right
Equipment plugged directly to Boulevard
power system and Power clip
Poteau d’alimentation avec cloisons Diet
et tables Dogbone
Tour d’alimentation à quatre circuits câblée à un plancher technique à gauche
Tour d’alimentation à circuit simple branchée à un rail Doc-It à droite
Matériel directement branché au système d’alimentation
et à la prise Power Clip Boulevard
GLOBALContract
JANUARY 2004
JANVIER 2004
While the previous chapter described separate components, their function and possible individual
use, this chapter brings all the tools together and presents a few working models / layout examples
in the following four categories: Stand alone Diet, Diet integrated with Viceversa, Diet with Doc-It,
Diet with Boulevard and their various combinations.
Alors que le chapitre précédent décrivait chacun des modules, leurs fonctions et leurs différentes
utilisations possibles, ce chapitre rassemble tous les outils et présente quelques exemples
d’aménagements fonctionnels dans les quatre catégories suivantes : gamme Diet, Diet et
Viceversa, Diet et Doc-It et enfin, Diet et Boulevard, ainsi que divers agencements possibles.
Planning Ahead
Planification à long terme
Similarly to any task involving space planning, it is necessary to thoroughly understand and clearly
identify customer’s present and future needs. Fortunately, because of its universal, height and
panel configuration independent connecting method, Diet makes addressing the future needs
much easier than rigid systems.
Also, integration of Viceversa free standing components provides an easy way of adding furniture
as needs arise, with minimal or no down time.
A well thought out work environment not only respects the most efficient traffic paths, direction of
natural light to prevent glare on computer screens and productive work flow, as it also becomes a
fluid, interactive, and an efficient extension of the user. Diet facilitates that with the use of offmodule worksurfaces, off-module shelves and accessories / organizers which can be arranged in
accordance with user’s needs and habits.
Also, in the context of a given room, Diet facilitates freedom of placement of station clusters by
offering off-module panels, off-module worksurfaces and panels with bottom clearance, that can
be located right above floor monuments.
Power Management
Advances in Wireless networking are making steady inroads into the work place - gradually
diminishing the need for extensive cable capacity housing. However, as our desk top equipment
still requires electricity, providing access to power from within a work station is an integral part of
any work place design.
Diet , as a “soft wire” system, provides simple means of optional power and data /
communication cable management troughs that snap to the bottom of the panel.
The following describes several methods of bringing power to a work station:
Direct access:
At a basic level, office equipment supported with Diet can be connected (power and data) to
building’s wall outlets, floor monuments , or to power and data terminals under a raised floor.
Hard wired services:
A multiple-circuit Viceversa floor standing Power tower is an effective, semi-flexible way of
branching-off power from floor monument or a raised floor. Although it is hard-wired to the
building power source, its 6’ of flexible, liquid-tight conduit allows for a quick relocation within 6’
radius.
Floor-to-ceiling Viceversa Power tower can route four circuits of power as well as data /
communication cables through the ceiling into a point shared by several work stations.
When Diet components are used in conjunction with Boulevard panels or Doc-It rails, the
Boulevard and Doc-It internal power distribution system and data / communication cableways can
serve as the primary, service providing “spine” for direct equipment connection.
Secondary power distribution tools:
In the absence of a raised floor, or when office equipment is to be installed further away from
wall outlets, Boulevard or Doc-It primary distribution systems, specify Viceversa Power tower,
Power clip and Power bar to bridge the distance. In this case the Boulevard and Doc-It integrated,
four-circuit power distribution systems serve as a power source for the secondary power
distribution tools.
A single circuit, floor standing Viceversa Power tower or table mounted Power clip can be plugged
into wall outlets or employed to branch-off power / data services perpendicular to Boulevard
panels or Doc-It rails and shared by stations in a distant location.
Similarly, a surge protected Power bar can be plugged into distant wall outlets, floor monuments,
Boulevard panels or Doc-It rails and secured to Diet panel to provide power to two stations
(depending on specific power requirements of individual equipment).
Pour tout projet exigeant une planification des locaux, il est essentiel de bien comprendre les
besoins actuels et éventuels du client afin de pouvoir les cerner avec précision. Heureusement,
grâce à sa méthode de raccord universelle, indépendante de la hauteur et de la configuration,
Diet permet de tenir compte des besoins éventuels bien plus facilement que ne le permettent
les systèmes monolithiques.
Par ailleurs, l’intégration de modules autoportants Viceversa permet d’ajouter aisément du
mobilier selon les besoins du moment, avec le minimum d’interruption du travail.
Non seulement un lieu de travail bien conçu respecte-t-il divers critères, notamment
l’optimisation des déplacements, l’orientation de la lumière naturelle pour prévenir les reflets
sur les écrans et un flux productif des travaux, mais il devient également un prolongement
naturel, fluide, dynamique et efficace de l’utilisateur. Diet rend tout cela possible par
l’utilisation de surfaces de travail indépendantes du module, de tablettes indépendantes du
module et d’accessoires et de modules de rangement pouvant être disposés au gré de
l’utilisateur, selon ses habitudes et ses besoins.
Dans une pièce donnée, Diet offre la liberté de placer des groupements de postes de travail là
où on le veut grâce à des cloisons et des surfaces de travail indépendantes du module et des
cloisons dont la partie inférieure présente un dégagement qui peuvent ainsi se placer
directement au-dessus d’une prise au sol.
WORKING WITH DIET
DIET ET SES POSSIBILITÉS
Diet
2.0 Working with Diet
2.0 Diet et ses possibilités
Gestion de la distribution et de l’alimentation
Les réseaux sans fil occupent une place de plus en plus importante dans les milieux de travail,
éliminant progressivement le besoin du câblage à grande échelle. Malgré cela, le matériel de
bureau doit encore être alimenté par une source d’électricité. Ainsi, l’accès à une source
d’alimentation à même le poste de travail fait partie intégrante de toute conception du lieu de
travail.
Diet est un système économique prévoyant des modules simples de gestion de câbles
d’alimentation en électricité et de transmission voix et données en option qui s’enclenchent par
simple pression au bas de la cloison.
Divers moyens d’alimentation d’un poste de travail sont décrits ci-dessous :
Accès direct
De pair avec les modules Diet, le matériel de bureau peut être branché aux prises murales du
bâtiment, à des prises au sol, ou aux bornes électriques et de télécommunications sous un
plancher technique.
Services câblés
La tour d’alimentation au sol à circuits multiples Viceversa offre une solution efficace et
relativement polyvalente qui permet d’effectuer une dérivation du courant à partir d’une prise
au sol ou d’un plancher technique. Bien que câblée à la source d’alimentation de l’édifice, son
conduit flexible étanche aux liquides de six pieds permet un déplacement rapide à l’intérieur
d’un rayon de six pieds.
La tour d’alimentation du plancher au plafond Viceversa peut acheminer quatre circuits
d’alimentation ainsi que des câbles de transmission voix et données par le plafond jusqu’à un
point partagé par plusieurs postes de travail.
Lorsque des modules Diet sont utilisés avec des cloisons Boulevard ou des rails Doc-It, les
canalisations de distribution interne de courant et de transmissions voix et données Boulevard
et Doc-It peuvent servir de « structure » principale pour un branchement direct du matériel.
Modules de distribution secondaire
En l’absence d’un plancher technique, ou lorsque le matériel de bureau doit être installé à
distance de prises murales ou d’un module de distribution principale Boulevard ou Doc-It, les
tours d’alimentation, les prises Power Clip et les barres d’alimentation Viceversa peuvent
assurer la transition. Dans de tels cas, les systèmes de distribution intégrés à quatre circuits
Boulevard et Doc-It servent de source d’alimentation pour les modules de distribution
secondaire.
Une tour d’alimentation au sol à un circuit ou une prise Power Clip à monter à une table
peuvent être branchées dans une prise murale ou utilisées pour effectuer une dérivation du
courant perpendiculairement aux cloisons Boulevard ou aux rails Doc-It et partagée par les
postes éloignés des prises.
Dans le même ordre d’idées, une barre d’alimentation avec suppresseur de surtension peut
également être branchée dans une prise murale éloignée, une prise au sol, une cloison
Boulevard ou un rail Doc-It et fixée à une cloison Diet pour alimenter deux postes de travail
(sous réserve des exigences d’alimentation propres aux appareils en question).
21
Diet
2.1 Gamme Diet
The following working models / layout examples are intended as a general guide. In order to fully maximize the potential of Diet product one has to creatively expand on information presented in
previous chapters.
Although Diet may be used as a traditional panel, typically wrapping around a desk or a work station, Diet is a flexible tool to design single or multiple work stations in a private or collaborative setting.
Diet is also intended to serve as an economical divider with an off-module panel connector, off-module worksurfaces and integrated rails for shelves, various accessories and a provider of basic means of
power / data management.
2.1 Gamme Diet
Les exemples d’aménagements fonctionnels qui suivent sont proposés à titre d’orientation générale. Pour tirer pleinement parti des possibilités de la gamme Diet, les renseignements présentés dans les
chapitres précédents doivent être exploités de manière créative.
Dans une optique conventionnelle, Diet peut servir à entourer et délimiter un bureau ou un poste de travail. En revanche, Diet a également été conçu comme solution économique pour séparer des postes
de travail – avec un raccord indépendant du module, des surfaces de travail indépendantes du module et des rails intégrés pouvant recevoir des tablettes et divers accessoires – et pour offrir une
méthode simple de gestion des câbles électriques et de voix et données.
Diet constitue un outil polyvalent pour aménager des postes de travail simples ou multiples pour le bureau privé ou à aires ouvertes.
RECEPTION
42”h x 24” panel
w/ cable manager
w/ cable manager
w/ cable manager
22
ACCESSORIES
Corner plate
POWER
Power bar secured to panel mid rail below
worksurface; cord + cables routed through
bottom cable manager and plugged into a wall
outlet
(or floor monument and raised floor).
ACCUEIL
Cloison de 42 po H sur 24 po
avec chemin de câbles
ACCESSOIRES
Plaque cornière
ALIMENTATION
Cloison de 42 po H x 42 po
Barre d’alimentation assujettie au rail central de
la cloison, sous la surface de travail; cordon
d’alimentation et câbles acheminés dans le
chemin de câbles fixé au rail inférieur et
branchés dans une prise murale (ou dans une
prise au sol ou de plancher technique)
Cloison de 42 po H x 60 po
15” x 72” transaction top
w/ transaction top brackets
Plan de travail de 15 po sur 72
et supports
24” x 60” worksurface
Surface de travail de 24 po sur 60 po
w/ flat bracket
et plaque d’affleurement
STORAGE
24” deep pedestals
w/ pedestal - panel brackets
RANGEMENT
Caissons de 24 po de profondeur
et supports de caisson
Panel - table shelf
Tablette sur pieds
GLOBALContract
“L” STATION WITH OVERHEAD
POSTE EN « L » ET RANGEMENT SURÉLEVÉ
w/ second mid rail
54”h x 30” 2 panels
Cloison de 54 po H sur 48 po avec
chemin de câbles
2 cloisons de 54 po H sur 30 po
w/ worksurface brackets
w/ flat bracket
Surface de travail de 30 po
sur 60 po et supports
Surface de travail de 24 po
sur 48 p et plaque d’affleurement
STORAGE
24” deep pedestal
RANGEMENT
Caisson de 24 po de profondeur
60” overhead w/ sliding door and
additional storage area on top.
Rangement surélevé de 60 po,
portes coulissantes, espace de
rangement d’appoint sur le dessus
ACCESSORIES
Dry erase marker board
Tack board
Bin
Paper tray
Corner plate
ACCESSOIRES
Tableau blanc
Porte-reliures
Bac à papier
Plaque cornière
POWER
Power bar secured to panel
mid rail below worksurface;
cord + cables routed through
bottom cable manager and
plugged into floor monument
or raised floor.
ALIMENTATION
Barre d’alimentation assujettie au rail
central de la cloison, sous la surface de
travail; cordon d’alimentation et câbles
acheminés dans le chemin de câbles
fixé au rail inférieur et branchés dans
une prise au sol ou de plancher
technique
DOUBLE STATION “A”
DOUBLE POSTE « A »
w/ off-module connector.
24” x 60” 2 worksurfaces
2 surfaces de travail de 24 po
sur 60 po
STORAGE
Off-module shelves x 2
Panel - table shelves x 2
Spike pedestals x 2
RANGEMENT
2 tablettes indépendantes du module
2 tablettes sur pieds
2 caissons Spike
ACCESSORIES
Flat monitor arms (panel)
ACCESSOIRES
Supports d’écran plat (cloison)
POWER
Power bars secured to panel
mid rail below worksurface;
cord plugged into floor
monument or raised floor.
ALIMENTATION
central de la cloison, sous la surface de
travail; cordon d’alimentation et câbles
acheminés dans le chemin de câbles
fixé au rail inférieur et branchés dans
une prise au sol ou de plancher
technique
STAND ALONE DIET
GAMME DIET
JANUARY 2004
JANVIER 2004
23
Diet
2.1 Gamme Diet
24
DOUBLE STATION “B”
DOUBLE POSTE « B »
w/ open bottom
2 cloisons de 42 po H sur 48 po,
partie inférieure ouverte
w/ open bottom,
w/ slat wall element and
glazed upper section
Cloison de 54 po H sur 60 po,
partie inférieure ouverte,
persienne au centre
et partie supérieure vitrée
24” x 60” worksurfaces
Surfaces de travail de 24 po sur 60 po
STORAGE
24” deep pedestals x 2
RANGEMENT
2 caissons de 24 po de profondeur
ACCESSORIES
Tack boards x 2
Flat monitor arms (panel) x 2
ACCESSOIRES
2 tableaux d’affichage
2 supports d’écran plat (cloison)
POWER
Equipment has direct access to wall
junction boxes through open panel area
below worksurface mid rail.
ALIMENTATION
Le matériel peut se brancher
directement dans les prises murales
grâce à l’espace ouvert de la cloison
sous le rail central (sous la surface de
travail)
DOUBLE STATION “C”
DOUBLE POSTE « C »
w/ second mid rail.
Wall mount adapter
avec rail central secondaire
Support mural
Surfaces de travail de 24 po sur 60 po
24” deep pedestals x 2
2 caissons de 24 po de profondeur
Gable legs x 2
2 pieds latéraux
STORAGE
RANGEMENT
ACCESSORIES
ACCESSOIRES
POWER
Equipment has direct access to wall
junction boxes through open area below
worksurface and gable leg.
ALIMENTATION
Le matériel peut se brancher
directement dans les prises murales
grâce aux pieds latéraux et à la partie
inférieure ouverte de la cloison sous la
surface de travail
GLOBALContract
JANUARY 2004
JANVIER 2004
POSTE QUADRUPLE “A”
42”h x 48”, 4 panels
w/ off-module connectors
et raccords indépendants du module
24” x 60”, 4 worksurfaces
4 surfaces de travail de 24 po sur 60 po
w/ flat brackets
et plaques d’affleurement
STORAGE
60” Diet overhead
60” Open shelf
RANGEMENT
Rangement surélevé Diet de 60 po
Tablette ouverte de 60 po
ACCESSORIES
Tack boards x 2
Dry erase marker boards x 2
ACCESSOIRES
2 tableaux d’affichage
2 tableaux blancs
POWER
Four Power bars connected
to a floor monument right below one
of the 60” panels.
ALIMENTATION
Quatre barres d’alimentation
branchées à une prise au sol située
directement sous une des cloisons
de 60 po
QUAD STATION “B”
POSTE QUADRUPLE « B »
w/ Gable legs, x 6
4 surfaces de travail de 30 po sur 60
po et 6 pieds latéraux
STORAGE
Spike mobile pedestals x 2
RANGEMENT
2 caissons mobiles Spike
ACCESSORIES
Viceversa lamp w/ panel
mounting brackets x 4
ACCESSOIRES
4 lampes Viceversa avec supports
POWER
A four-circuit Power tower hard wired
to a floor monument (right);
Power clips (x 2) connected to the
Power tower. Power clip cords
organized within panel cable
managers.
ALIMENTATION
Une tour d’alimentation à quatre
circuits câblée à une prise au sol (à
droite); 2 prises Power Clip branchées
dans la tour d’alimentation. Les
cordons d’alimentation des prises
Power Clip sont rangés à l’intérieur des
chemins de câbles
STAND ALONE DIET
GAMME DIET
QUAD STATION “A”
25
Diet
2.1 Gamme Diet
CALL CENTRE
CENTRE D’APPELS
w/ secondary mid rail for
accessories and Flat monitor arms
avec raccords indépendants du
module, rail central secondaire
pour accessoires et supports
d’écran plat
24” x 48”, x 6 worksurfaces
6 surfaces de travail de 24 po sur
48 po
ACCESSORIES
ACCESSOIRES
POWER
Power bars (x6) connected
to a floor monument;
cords organized within
panel cable managers on the
three central panels.
ALIMENTATION
6 barres d’alimentation branchées
à une prise au sol; câbles rangés
dans des chemins de câbles
assujettis aux trois cloisons
centrales
SIX-STATION CLUSTER
GROUPEMENT DE 6 POSTES
w/ second mid rail
Cloison de 54 po sur 60 po
54”h x 60”, x 2 panels
glazed w/ second mid rail
2 cloisons vitrées de 54 po H sur
60 po rail central secondaire
module
24” x 60” worksurfaces x 6
module
6 surfaces de travail de 24 po sur
60 po
26
STORAGE
Panel - table shelves
Off-module shelves
RANGEMENT
Tablettes sur pieds
Tablettes indépendantes du module
ACCESSORIES
ACCESSOIRES
POWER
Power clips (x 6) connected to
floor monuments. Cords organized
within panel cable managers.
ALIMENTATION
6 prises Power Clip branchées à
des prises au sol; câbles rangés
dans des chemins de câbles
assujettis aux trois cloisons
centrales
Diet
2.2 Diet with Viceversa
GLOBALContract
JANUARY 2004
JANVIER 2004
In the context of Viceversa mobile and freestanding furniture, Diet works in conjunction with highly flexible, multifunctional components - from height adjustable primary worksurfaces, mobile auxiliary
tables, versatile storage solutions, mobile screens, accessories. Visually coordinated design concepts and details of Diet work in harmony with Viceversa - providing a complete, flexible, open office
solution. While mobile tables maintain their multifunctional purpose, Diet partitions define space for anchoring mobile components, support paper and task accessories and, with higher panels, provide
visual privacy.
Hybrid Diet / Viceversa installations can also combine functionality and finishes. Diet supported Diet rectangular worksurfaces in low or high pressure laminate can be, for instance, combined with
Viceversa pivoting Round and Oval tables in colour and textured finishes. Similarly, Diet supported Diet rectangular worksurfaces in low or high pressure laminate can be freely combined with Viceversa
Gobie tables and auxiliary, free standing, Viceversa storage units. Diet panels can be installed as simple dividers providing open shelf / accessory support and cable manager for independent, free
standing Viceversa furniture. Several panels flexibly joined with hinge connectors can be fitted with casters and used as a mobile, expandable partition.
Note: Panels with casters are about 1” taller than panels with levelers. Panels with casters must always be angled and are not suitable for support of storage.
Various degrees of these hybrid applications provide a wide functional and visual palette highly capable of creating efficient, yet expressive solutions to specific client’s requirements.
Power towers, Power bar, Viceversa Cable Snake, Diet panel cable manager with Viceversa table horizontal and leg integrated manager can all be combined to facilitate power delivery and to organize
cables between equipment and power / data source.
The following working models / layout examples are intended as a general guide. Please consult your Viceversa Price List for complete list of Viceversa components.
Allié au mobilier autoportant et mobile Viceversa, Diet s’associe à des modules multifonctionnels et très polyvalents – notamment des surfaces de travail principales à hauteur réglable, des tables
d’appoint mobiles, des solutions de rangement polyvalentes, des cloisons mobiles et des accessoires. Grâce à son design visuellement coordonné, la gamme Diet s’harmonise à merveille aux modules de
la gamme Viceversa pour offrir un lieu de travail complet, polyvalent et ouvert. Alors que les tables mobiles conservent leur utilité multifonctionnelle, les cloisons Diet définissent l’espace, servent de
cadre de référence aux éléments mobiles, permettent l’installation d’accessoires et, dans le cas de cloisons plus élevées, accroissent l’intimité visuelle.
Les installations hybrides intégrant des modules Diet et Viceversa peuvent également allier fonctionnalité et finis. Les surfaces de travail rectangulaires Diet, en stratifié haute pression ou en mélamine,
peuvent s’intégrer harmonieusement aux tables pivotantes rondes ou ovales Viceversa dans les même couleurs ou finis. Elles peuvent aussi être agencées aux tables Gobie Viceversa et aux modules de
rangement d’appoint autoportants Viceversa. Les cloisons Diet peuvent être installées comme simples éléments de partition procurant un support pour des accessoires ou des tablettes ouvertes ou encore
des chemins de câbles pour le mobilier autoportant Viceversa. Plusieurs cloisons, groupées au moyen de raccords articulés, peuvent être dotées de roulettes et servir de cloison mobile extensible.
Nota: Les cloisons sur roulettes mesurent environ 1 po de plus en hauteur que les cloisons munies de patins de mise à niveau. Les cloisons sur roulettes doivent toujours être placés en angle et ne
doivent pas servir de support pour des modules de rangement.
Selon la configuration envisagée, ces installations hybrides offrent un vaste éventail d’aménagements fonctionnel et visuellement frappants pour créer des solutions à la fois efficaces et éloquentes,
adaptées aux besoins particuliers du client.
Tours d’alimentation, barres d’alimentation, cache-câbles Cable Snake Viceversa, chemins de câbles monté à une cloison, chemin de câbles et guide-câbles Viceversa. Ensemble, tous ces éléments
peuvent être intégrés pour faciliter la distribution de courant et organiser les câbles entre le matériel et les sources d’alimentation électrique et de distribution voix et données.
DUAL DOGBONE STATION
WITH DIET MOBILE PANELS
In its simplest form, Diet can be
combined with free standing Viceversa
stations to serve as space-defining
dividers. In this example, three Diet
panels are fitted with casters to create a
flexible, mobile partition.
Note: The panels with casters must
always be angled to remain stable and
are not suitable for support of storage.
w/ hinge connectors,
w/ casters.
Viceversa Dogbone tables
w/ shared Pong panel
w/ Viceversa legs; levelers
POSTE DOGBONE DOUBLE AVEC
CLOISONS MOBILES DIET
Dans sa forme la plus simple, Diet
s’agence à des postes autoportants
Viceversa, servant d’élément de partition.
Dans cet exemple, trois cloisons Diet sont
dotées de roulettes pour créer un écran
mobile polyvalent.
Nota: Les cloisons dotées de roulettes
doivent toujours être placés en angle pour
assurer leur stabilité. Par ailleurs, elles ne
conviennent pas comme support pour des
modules de rangement.
3 cloisons 45 po H sur 36 po, raccords
articulés, roulettes
Tables Dogbone Viceversa avec
cloisonnette Pong partagée et pieds
Viceversa avec patins de mise à niveau
STORAGE
Pong shelves x 2
Spike mobile pedestal x 2
Viceversa utility closet
Viceversa multi - storage unit
RANGEMENT
2 tablettes Pong
Armoire utilitaire Viceversa
Armoire multifonctionnelle Viceversa
ACCESSORIES
Woof! Viceversa CPU holder
Monitor lift (CRT) x 2
ACCESSOIRES
Porte-processeur Woof! Viceversa
2 supports d’écran (CRT)
POWER
A single circuit Power tower connected to
floor monument; cables are organized
within table-integrated horizontal and legintegrated vertical cable managers.
ALIMENTATION
Une tour d’alimentation à circuit simple
branchée à une prise au sol; les câbles
sont rangés à l’intérieur des chemins de
câbles horizontaux intégrés aux tables et
des guide-câbles verticaux intégrés aux
pieds
DIET WITH VICEVERSA
DIET ET VICEVERSA
Les exemples d’aménagements fonctionnels qui suivent sont proposés à titre d’orientation générale. Pour plus d’idées, veuillez consulter la liste de prix Viceversa.
27
Diet
SINGLE, MULTIPURPOSE STATION
POSTE SIMPLE POLYVALENT
Viceversa mobile Oval table
(set to 27” height) is used as a primary
worksurface. Computer is supported by
Woof! (Viceversa CPU holder) and Flat
screen monitor is secured to panel’s
top rail.
The keyboard, when not in use, is
placed on Off-module shelf below the
monitor. The Oval table, now free from
wires, can be used for an ad hoc
meeting, or a lunch in a small / home
office setting.
La table ovale mobile Viceversa (réglée
à une hauteur de 27 po) est utilisée
comme surface de travail principale.
L’unité centrale de traitement est
rangée dans le porte-processeur Woof!
Viceversa, tandis que l’écran plat est
suspendu au rail supérieur de la cloison.
Le clavier est posé sur une tablette qui
se range sous l’écran lorsque le clavier
n’est pas utilisé. La table ovale,
maintenant dépourvue de câbles, peut
être utilisée pour une réunion spéciale
ou un repas impromptu au bureau ou au
bureau à domicile.
w/ cable manager
28
30”h x 60” Viceversa mobile
Oval table w/ Viceversa legs
set at 27” height
2 cloisons de 42 po H sur 48 po et
chemin de câbles
STORAGE
Panel off-module shelf
RANGEMENT
ACCESSORIES
Dry erase marker board
Flat monitor arm (panel)
ACCESSOIRES
Tableau blanc
Support d’écran plat (cloison)
POWER
Power bar is secured to panel bottom
rail and connected to a wall outlet; cord
organized within panel cable manager.
ALIMENTATION
inférieur d’une cloison et branchée à
une prise murale; câbles rangés dans un
chemin de câbles assujetti à la cloison
Table ovale mobile Viceversa de 30 po
sur 60 po avec pieds Viceversa réglés à
27 po de hauteur
GLOBALContract
SINGLE STATION
Combination of Diet Gable leg,
transaction bracket and Viceversa legs
on levelers allows the worksurface to
exceed footprint of the panel.
Viceversa Round table (right; in place of
a traditional “P” top), allows the user to
adjust the environment and, in turn, the
overall width of the station is semiflexible to conform to a given space.
54”h x 54” 2 panel
w/ secondary mid rail
30”h x 72” Viceversa painted top w/
Viceversa legs, Diet Gable leg, Offmodule WS bracket and a Transaction
top bracket securing panel end to the
bottom of worksurface.
42” dia. Viceversa Round,
painted top w/ Viceversa
legs and Pivot clamp.
POSTE SIMPLE
La combinaison de pieds latéraux Diet,
de supports pour plans de travail et de
pieds Viceversa munis de patins de mise
à niveau permet à la surface de travail
de dépasser l’encombrement au sol de
la cloison. La table circulaire Viceversa
(à droite; à la place d’un îlot en « P »
traditionnel) permet à l’utilisateur
d’adapter son lieu de travail. La largeur
hors tout du poste de travail est donc
relativement souple, pouvant s’adapter
à un espace donné.
Surface peinte Viceversa de 30 po sur
72 po avec pieds Viceversa, pied latéral
Diet, support pour surface indépendant
du module et support pour plan de
travail fixant l’extrémité de la cloison à
la face inférieure de la surface de travail
Table circulaire peinte Viceversa de 42
po de diamètre avec pieds Viceversa et
fixation pivotante.
STORAGE
Spike mobile pedestal,
Off-module shelf,
Panel - table shelf
RANGEMENT
Tablette sur pieds
ACCESSORIES
Cable Snake
ACCESSOIRES
POWER
Power bar is secured to mid rail below
worksurface and connected to a raised
floor outlets; cords are organized with
Snake (Viceversa vertical
cable manager).
ALIMENTATION
Une barre d’alimentation est assujettie
au rail central sous la surface de travail
et branchée à une prise d’un plancher
technique; les câbles sont rangés dans
un cache-câbles Cable Snake (module
de gestion de câbles vertical Viceversa).
DOUBLE STATION WITH
1/2 MOON TABLE
w/ slat wall element and glazed
upper section
30”h x 72” Viceversa painted top ,
Off-module WS bracket and a
Transaction top bracket securing panel
end to the bottom of worksurface.
25” x 51” Viceversa painted 1/2
Moon top w/ Viceversa legs and flat
plates (two legs shared for support).
POSTE DOUBLE AVEC TABLE DEMI-LUNE
Cloison de 54 po H sur 48 po,
persienne au centre et partie supérieure
vitrée
Surface peinte Viceversa de 30 po sur
72 po avec pieds Viceversa, support
pour surface indépendant du module et
support pour plan de travail fixant
l’extrémité de la cloison à la face
inférieure de la surface de travail
Surface en demi-lune peinte Viceversa
de 25 po sur 51 po avec pieds
Viceversa et plaques d’affleurement
(deux pieds communs pour support)
STORAGE
Spike mobile pedestal x 2
RANGEMENT
ACCESSORIES
Paper tray
Bin
ACCESSOIRES
Bac à papier
Porte-reliures
POWER
A four-circuit Power tower (accessible to
both stations through opening between
two worksurfaces) is hard wired to a
raised floor power distribution system.
ALIMENTATION
Une tour d’alimentation à quatre circuits
(accessible aux deux postes par une
ouverture entre les deux surfaces de
travail) est câblée à un système de
distribution du courant d’un plancher
technique
DIET WITH VICEVERSA
DIET ET VICEVERSA
JANUARY 2004
JANVIER 2004
29
Diet
30
DUAL STATION WITH DOGBONES
POSTE DOUBLE AVEC TABLES DOGBONE
w/ glazed upper section
2 cloisons de 42 po H sur 30 po,
partie supérieure vitrée
Viceversa painted Dogbone
tables; casters or levelers
Tables Dogbone Viceversa peintes;
roulettes ou patins de mise à niveau
STORAGE
RANGEMENT
ACCESSORIES
ACCESSOIRES
POWER
A four-circuit Power tower is hard wired
to a raised floor power distribution
system. Equipment cables are organized
within panel cable manager.
ALIMENTATION
câblée à un système de distribution du
courant d’un plancher technique; les
câbles sont rangés dans le chemin de
câbles assujetti à la cloison
QUAD STATION WITH DOGBONES
42”h x 60” panels x 2
POSTE QUADRUPLE AVEC TABLES
DOGBONE
Viceversa painted Dogbone
tables x 4 levelers
4 tables Dogbone Viceversa peintes;
patins de mise à niveau
STORAGE
RANGEMENT
ACCESSORIES
ACCESSOIRES
POWER
A four-circuit Power pole is hard wired to
a building power distribution system
above ceiling tiles.
Equipment cables are organized within
panel cable managers.
ALIMENTATION
Un poteau d’alimentation à quatre
circuits câblé à un système de
distribution du courant au-dessus des
carreaux du plafond; les câbles sont
rangés dans le chemin de câbles
assujetti à la cloison
GLOBALContract
JANUARY 2004
JANVIER 2004
TRIPLE STATION WITH CLOUDS
POSTE TRIPLE AVEC TABLES CLOUD
42”h x 36” panels x 3
Viceversa Cloud tables x 3
casters or levelers
3 tables Cloud Viceversa; roulettes ou
STORAGE
2plus1 storage unit x 3
RANGEMENT
3 modules de rangement 2 plus 1
ACCESSORIES
Dry erase marker boards
Paper trays
Bins
Viceversa lamp w/ panel bracket
ACCESSOIRES
Tableaux blancs
Bacs à papier
Porte-reliures
Lampe Viceversa avec support de lampe
POWER
A four-circuit Power pole is hard wired to
a building power distribution system
above ceiling tiles.
ALIMENTATION
Un poteau d’alimentation à quatre
circuits câblé à un système de
distribution du courant au-dessus des
carreaux du plafond
LINEAR STATION CLUSTER
WITH CLOUD TABLES
GROUPEMENT LINÉAIRE DE POSTES DE
TRAVAIL AVEC TABLES CLOUD
This panel / Cloud table configuration is
applicable to a single work station and
long, linear installations as well.
Cette configuration de cloisons et de
tables Cloud convient aussi bien pour un
poste simple ou pour de longues
installations linéaires de postes
Viceversa Cloud tables on
casters or levelers
Tables Cloud Viceversa; roulettes ou
ACCESSORIES
Monitor lifts (CRT)
Tack boards
ACCESSOIRES
Supports d’écran (CRT)
Tableaux d’affichage
POWER
to a floor monument.
ALIMENTATION
câblée à une prise au sol
Power bars distribute power to 4 - 6
adjacent stations (depending on power
requirements of specified office
equipment).
Les barres d’alimentation alimentent
entre quatre et six postes adjacents
(selon les exigences en alimentation du
matériel de bureau)
DIET WITH VICEVERSA
DIET ET VICEVERSA
42”h x 42” panels
31
Diet
32
QUAD STATION CLUSTER
WITH OVERHEADS
Although illustrated as a four-station
cluster, this could be a long, linear
assembly of panels, parallel
worksurfaces and overhead units.
Station definition is achieved via various
adjacent components (storage, tables,
accessories) required by station-specific
tasks.
42”h x 60”, x 2 panels (sides)
42”h x 30”,x 2 panels (centre)
30” x 60” worksurfaces x 4
24” x 36” worksurface for printer, copy
machine or fax w/ worksurface
brackets w/ Viceversa legs; levelers
24” x 60” Viceversa Oval
tables w/ Pivot bracket
w/ Viceversa legs; casters
24” dia. Viceversa Gobie table
POSTE QUADRUPLE ET RANGEMENTS
SURÉLEVÉS
Bien que l’illustration montre un
groupement de quatre postes, il pourrait
être s’agir d’une longue installation
linéaire composée de cloisons, de
surfaces de travail parallèles et de
rangement surélevés. La délimitation du
poste de travail est réalisée au moyen
des divers modules adjacents (modules
de rangement, tables, accessoires)
nécessaires pour répondre aux besoins
propres à l’utilisateur de chaque poste.
2 cloisons (formant les côtés) de 42 po
H sur 60 po et raccords indépendants du
module
2 cloisons (centre) de 42 po H sur 30 po
pour imprimante, photocopieur ou
télécopieur avec supports pour surfaces
de travail et pieds Viceversa; roulettes
Table Gobie Viceversa de 24 po de
diamètre
STORAGE
Diet overhead cabinets, x 4
w/ glass doors
RANGEMENT
4 rangements surélevés Diet avec portes
vitrées
POWER
Power bars connected to floor
monument; cables are organized within
panel cable managers.
ALIMENTATION
Barres d’alimentation branchées à une
prise au sol; câbles rangés dans les
chemins de câbles assujettis aux
cloisons.
QUAD STATION CLUSTER
WITH ROUND TABLES
Two dual, back-to-back stations in a
collaborative and semi private (54”
high panels) setting. Pivoting round
tables replace traditional, handed “P”
tops to add overall dimensional
flexibility of the cluster and to
encourage user customization.
54”h x 60” panels, x 2
w/ second mid rail
42”h x 48” panels, x 2
w/ Gable legs, x 4
POSTE QUADRUPLE ET TABLES RONDES
Deux postes doubles dos à dos formant
un groupement relativement intime
(grâce aux cloisons de 54 po H)
favorisant néanmoins la collaboration.
Des tables rondes pivotantes remplacent
les îlots en « P » non réversibles
traditionnels, accroissant ainsi la
polyvalence dimensionnelle de la
configuration et favorisant la
personnalisation des postes.
2 cloisons de 54 po H sur 60 po, rail
central secondaire
po, 4 tables Gobie et 4 pieds latéraux
STORAGE
RANGEMENT
ACCESSORIES
ACCESSOIRES
Supports d’écran plat (cloison)
POWER
to a floor monument (right). Power bars
secured below worksurfaces distribute
power to individual stations.
ALIMENTATION
Tour d’alimentation à quatre circuits
câblée à une prise au sol (à droite). Des
barres d’alimentation assujetties à la
face inférieure des surfaces de travail
permettent d’alimenter chaque poste
Diet
2.3 Diet with Doc-It
2.3 Diet et Doc-It
GLOBALContract
JANUARY 2004
JANVIER 2004
Doc-It is a linear assembly of interconnected horizontal rails with predetermined, multiple power and data/communication terminal points. When a given room is divided by the rail assemblies into zones,
the zones can be further divided by individual work stations along both sides of the Doc-It rail. Such work stations, freed from power harnesses, could be moved laterally along the Doc-It rails or rotated and
docked for easy densification. When stations are relocated, the integrated, four-circuit power system and data/comm. cables with terminals remain in place (within the Doc-It rail) and office equipment
could be plugged to existing terminal points at the new location, without the need for electrician or IT crew, thus minimizing the down time.
Doc-It is best utilized when installed between work stations in such a way that its distribution services (connected to floor, wall or ceiling power supply) can be accessed from both sides. The most flexible
application, able to accommodate future densification needs and well suited for relocation or rotation of adjacent work stations, is a straight, linear configuration. Cost effectively designed work environment
does not need the Doc-It rail to span full length of work stations.
In context of Doc-It, which provides a semi-permanent skeleton, creating a grid for placement (anchoring / docking) of free standing work stations, Diet addresses territorial issues and becomes a tool for
implementing order and privacy within the free standing landscape.
Diet panels can serve as dividers between Viceversa free standing tables, or alternatively, the adjacent work stations can be constructed entirely with Diet components.
NOTE: Diet panels do not connect to Doc-It rails.
The following working models / layout examples are intended as a general guide. Please consult your Viceversa and Doc-It Price lists for complete list of components.
The illustration below depicts linear service providers (inter linked Doc-It rails) dividing a given space , with actual work stations “docked” along both sides.
Doc-It est un assemblage en ligne de rails horizontaux interreliés et disposés en ligne (avec de nombreuses prises pour câbles électriques et de transmission de données), divisent la pièce en zones de
travail. Celles-ci se subdivisent à leur tour et forment des postes de travail individuels de chaque côté du rail Doc-It. Les postes de travail peuvent être disposés longitudinalement ou tournés et arrimés le
long de l'ossature pour une meilleure densification. Comme les câbles électriques et de transmission de données et les prises restent dans le rail Doc-It, le branchement du matériel de bureau dans les prises
existantes du nouvel emplacement peut être fait sans l'aide d'un électricien ou de l'équipe informatique. Le temps d'interruption est donc réduit au minimum.
Doc-It offre le maximum d'avantages lorsqu'il est installé entre des postes de travail et que l'alimentation (au sol, au mur ou à partir du plafond) est accessible des deux côtés. La configuration en ligne est
celle qui est la plus souple et qui offre la plus grande possibilité de densification éventuelle. Elle est idéalement conçue pour le déplacement ou la réorientation de postes de travail adjacents selon une
configuration en ligne. Un lieu de travail de conception rentable sur le plan des coûts est un lieu de travail conçu de telle sorte qu’un rail Doc-It n’est pas nécessaire le long de tous les postes de travail.
Jumelé à Doc-It – une ossature amovible facilitant le regroupement des postes de travail autoporteurs (par ancrage et arrimage) – Diet représente la solution au problème de délimitation des espaces
puisque les aménagements à aires ouvertes sont toujours ordonnés.
Les cloisons Diet peuvent servir à délimiter les tables autoportantes Viceversa. Par ailleurs les postes de travail adjacents peuvent être composés entièrement de modules Diet.
NOTA: Les cloisons Diet ne s’assujettissent pas aux rails Doc-It.
Les exemples d’aménagements fonctionnels qui suivent sont proposés à titre d’orientation générale. Veuillez consulter les listes de prix Viceversa et Doc-It pour une liste complète des modules.
QUADRUPLE STATION CLUSTER “A”
WITH PAINTED VICEVERSA TOPS
60” Doc-It rails x 2
w/ three legs
42”h x 54” Diet panels x 2
42”h x 24” Diet panel (front)
w/ off-module connector
42”h x 42” Diet panel (back)
w/ off-module connector
30” x 60” Viceversa mobile and stationary
tables w/ painted tops
POSTE QUADRUPLE « A » ET SURFACES
PEINTES VICEVERSA
2 rails Doc-It de 60 po
avec trois pieds
2 cloisons Diet de 42 po H sur 54 po
Cloison Diet de 42 po H sur 24 po (avant)
avec raccord indépendant du module
Cloison Diet de 42 po H sur 42 po (arrière)
avec raccord indépendant du module
Tables peintes stationnaires et mobiles
Viceversa de 30 po sur 60 po
STORAGE
Viceversa Trolley w/ painted top x 2,
Viceversa Organizer,
Viceversa Storage chest
Diet off-module shelves x2
RANGEMENT
2 chariots Viceversa avec dessus peints
Range-tout Viceversa
Coffre de rangement Viceversa
2 tablettes indépendantes du module Diet
ACCESSORIES
Doc-It Acrylic privacy screens x 2
Doc-It Metal privacy screen
w/ Viceversa Pong shelf
NOTE: specify stationary tables with levelers
to support Pong shelf on Doc-It.
Dock-It Cable bag
ACCESSOIRES
2 cloisonnettes en acrylique Doc-It
Cloisonnette en métal Doc-It
avec tablette Pong Viceversa
NOTA : préciser des tables stationnaires avec
patins de mise à niveau pour supporter une
tablette Pong avec un rail Doc-It
Sac de câbles Doc-It
POWER
Doc-It floor feed hard wired to a floor
monument. Integrated four-circuit electric
system w/ 4 duplexes per rail. Integrated
data terminal brackets /
lay-in cable management.
ALIMENTATION
Alimentation au sol Doc-It câblée à une prise
au sol. Système électrique intégré à quatre
circuits avec 4 prises doubles par rail.
Supports pour plaques à bornes et modules
de gestion de câbles
DIET WITH DOC-IT
DIET ET DOC-IT
L’illustration ci-dessous présente les éléments d’une installation en ligne (rails Doc-It interreliés) délimitant un espace, avec des postes de travail arrimés le long des deux côtés.
33
Diet
2.3 Diet with Doc-It
2.3 Diet et Doc-It
34
QUADRUPLE STATION CLUSTER “B”
WITH PAINTED VICEVERSA TOPS
POSTE QUADRUPLE « B » ET SURFACES
PEINTES VICEVERSA
w/ three legs
avec trois pieds
42”h x 60” Diet panel
w/ glazed section
42”h x 24” Diet panel x 2
54”h x 60” Diet panel
w/ secondary mid rail
Cloison Diet de 42 po H sur 60 po,
partie vitrée
avec raccords indépendants du module
Cloison Diet de 54 po H sur 60 po
avec rail central supplémentaire
30” x 60” Viceversa
stationary tables (levelers)
w/ painted tops
Tables stationnaires Viceversa de 30 po
sur 60 po; patins de mise à niveau;
dessus peints
STORAGE
2plus1 storage units x 4
Diet off-module shelves x 4
RANGEMENT
4 modules 2plus1
4 tablettes Diet indépendantes du module
ACCESSORIES
Woof! Viceversa CPU holder x 4
Doc-It cable bag
ACCESSOIRES
4 porte-processeurs Woof! Viceversa
Sac de câbles Doc-It
POWER
Doc-It ceiling feed hard wired to a
building power supply above ceiling
tiles. Integrated four-circuit electric
system w/ 4 duplexes per rail.
Integrated data terminal brackets/
ALIMENTATION
Alimentation au plafond Doc-It câblée à
une source d’alimentation de l’édifice
au-dessus des carreaux du plafond.
Système électrique intégré à quatre
Supports pour plaques à bornes et
modules de gestion de câbles
GLOBALContract
MULTIPLE STATION CLUSTER WITH HP
DIET AND VICEVERSA TOPS
GROUPEMENT MULTIPOSTES AVEC DESSUS
DIET ET VICEVERSA EN STRATIFIÉ
w/ three legs
avec trois pieds
42”h x 60” Diet panels
Cloisons Diet de 42 po H sur 60 po avec
raccords indépendants du module
30” x 60” Diet worksurfaces DWS
24” x 60” Viceversa HP top
w/ 2 Viceversa legs x 4
Surfaces de travail Diet de 30 po sur 60 po
2 surfaces Viceversa de 24 po sur 60 po
en stratifié avec 4 pieds Viceversa
STORAGE
Spike mobile pedestals,
RANGEMENT
Caissons mobiles Spike
ACCESSORIES
Doc-It Acrylic privacy screens x 2
Corner plates x 4
Viceversa lamp w/ panel bracket
Bins
ACCESSOIRES
2 cloisonnettes en acrylique Doc-It
4 plaques cornières
Lampe Viceversa avec support de lampe
Porte-reliures
POWER
Doc-It floor feed hard wired to a floor
monument. Integrated four-circuit electric
system w/ 4 duplexes per rail. Integrated
data terminal brackets /
ALIMENTATION
Alimentation au sol Doc-It câblée à une prise
Supports pour plaques à bornes et modules
de gestion de câbles
Viceversa Power clip plugged to Doc-It is
branching power in perpendicular direction,
servicing adjacent
5th and 6th station.
Une pince Power Clip Viceversa branchée au
rail Doc-It permet de dériver le courant dans
une direction perpendiculaire pour desservir
e
e
le 5 et 6 postes adjacents
DIET WITH DOC-IT
DIET ET DOC-IT
JANUARY 2004
JANVIER 2004
35
Diet
Diet panels can be combined with Boulevard system to reduce cost of overall installation and to introduce a new, lighter visual language. Such a hybrid installation capitalizes on strengths of both
products by combining Boulevard’s 1” increment slot load bearing ability, integrated 4-circuit power distribution system and a lay-in data cable capability (Boulevard 2), floor or ceiling feed and face
mount electrics (optional) with simplicity and economy of Diet panels. In a typical application, a spine of linearly configured Boulevard panels provides power / data delivery, worksurface and overhead
storage / shelf support. Diet panels attached perpendicularly to posts, provide stability, additional support to worksurfaces and define boundaries of individual stations.
NOTE: Diet panel connects to a Boulevard corner posts with a dedicated post adapter whose length must correspond with the height of Diet panel. Because the post must be in place to enable Diet
panel connection, add 2.6 “ for each post when calculating the length of Boulevard panel run installation.
•
A Diet / Boulevard rectangular worksurface can only be installed with its flex lip rear edge parallel to Boulevard panel. Specify steel cantilevers BHC12 (left and right for both rear worksurface
corners and one for the centre) to secure the worksurface with flex lip to Boulevard panel. Side edges of this worksurface will be secured to Diet panel with Diet off-module worksurface brackets.
NOTE: Diet / Boulevard worksurfaces (DBWS) are longer to compensate for the panel thickness difference between Boulevard and Diet panels. (See Diet Price List for detail)
•
Worksurfaces without the flex lip can use standard Boulevard corner brackets (left and right for both rear corners and one for the centre).
•
Worksurfaces with flex lip cannot be installed parallel to Diet panels and Boulevard corner worksurfaces with flex lip can not be used! When creating a corner work station, specify the primary
worksurface (with or without the flex lip) to be installed parallel to the Boulevard panel run and specify the perpendicular return worksurface without the flex lip. Thus pedestal or gable leg and
Diet off-module worksurface brackets will provide support and secure this return to the Diet panel and flat plates will secure the return edge to adjacent, perpendicular worksurface already
installed on Boulevard panel run. (See illustration at the bottom of the following page)
The following working models / layout examples are intended as a general guide. Please consult your Boulevard Price lists for complete list of Boulevard components.
In its basic form (pictured below) Diet panels support front edge of Diet / Boulevard worksurfaces with standard, Diet off-module worksurface brackets and maintain stability by perpendicularly
connecting to Boulevard posts.
Flat screen monitor arm and accessories are suspended off a standard, Boulevard accessory bar.
Les cloisons Diet peuvent s’utiliser avec le système Boulevard pour réduire les coûts d’ensemble d’une installation et y intégrer des éléments visuellement plus légers. De telles installations hybrides tirent
profit des atouts des deux gammes, alliant la simplicité et l’économie des cloisons Diet à la capacité porteuse du système Boulevard, avec ses fentes de suspension à écartement d’un pouce, au système
de distribution du courant électrique à quatre circuits et au système de gestion interne de câblage informatique (Boulevard 2), ainsi qu’aux possibilités d’alimentation par le plafond ou par le plancher et
aux modules électriques montés en surface (en option). Dans un aménagement type, les cloisons Boulevard configurés en ligne constitue l’ossature permettant l’alimentation en électricité et des câbles
voix et données, et supportent les surfaces de travail, les rangements surélevés et les tablettes. Les cloisons Diet, assujetties perpendiculairement aux poteaux, procurent une stabilité et un support accru
tout en délimitant les postes de travail.
NOTA: Les cloisons Diet s’assujettis à un poteau d’angle Boulevard à l’aide d’un support spécialisé dont la longueur doit correspondre à la hauteur de la cloison Diet. Le poteau devant être en place pour
permettre l’installation de la cloison Diet, ajouter 2,6 po pour chaque poteau lors du calcul de la longueur de la course de cloisons Boulevard.
•
Une surface de travail rectangulaire Diet/Boulevard ne s’installe que lorsque sa face arrière, munie d’une bande flexible, est parallèle à la cloison Boulevard. Commander des supports en porte-àfaux en acier BHC12 (de gauche et de droite pour les deux coins arrière de la surface de travail et un pour le centre) pour assujettir la surface de travail dotée d’une bande flexible à une cloison
Boulevard. Les faces latérales de la surface de travail s’assujettiront à la cloison Diet à l’aide de supports pour surfaces de travail indépendants du module.
NOTA: Les surfaces de travail Diet/Boulevard (DBSW) sont plus longues afin de compenser la différence d’épaisseur entre les cloisons Boulevard et Diet. Se reporter à la liste de prix Diet pour plus de
détails.
•
Les surfaces de travail sans bande flexible peuvent utiliser les supports de coin Boulevard standard (gauche et droite pour les deux coins arrière et un pour le centre).
•
Les surfaces de travail dotées d’une bande flexible ne peuvent s’installer en parallèle avec des cloisons Diet. Par ailleurs, les surfaces de travail de coin Boulevard dotées d’une bande flexible ne
peuvent pas être utilisées. Pour les aménagements en coin, préciser d’abord la surface de travail principale avec bande latérale flexible devant être installée parallèlement à la course de cloisons
Boulevard, puis commander une surface de travail rectangulaire Diet, qui servira de retour perpendiculaire, sans bande flexible. Ainsi le caisson ou le pied latéral et les supports pour surfaces de
travail indépendants du module Diet offriront un appui et assujettiront ce retour à la cloison Diet; les plaques d’affleurement assujettiront l’arrête du retour à la surface de travail adjacente
perpendiculaire déjà installée à la course de cloisons Boulevard (se reporter à l’illustration au bas de la page suivante).
Les exemples d’aménagements fonctionnels qui suivent sont proposés à titre d’orientation générale. Veuillez consulter les listes de prix Boulevard pour une liste complète des modules.
Dans un aménagement de base (illustré ci-dessous), les cloisons Diet supportent l’avant de surfaces de travail Diet/Boulevard à l’aide de supports pour surfaces de travail standard Diet et en assurent la
stabilité en étant assujettis perpendiculairement à des poteaux Boulevard.
Un support d’écran plat et des accessoires sont suspendus à une tringle pour accessoires Boulevard standard.
36
QUADRUPLE STATION CLUSTER “A”
POSTE QUADRUPLE « A »
66”h x 36” BLVD panels x 2
w/ 66” post
42”h x 36” BLVD panels x 2
w/ 42” posts x 2
42”h x 30” 6 Diet panels
w/ 42” 6 post adapters
2 cloisons BLVD de 66 po H sur 36 po
avec poteau de 66 po
avec 2 poteaux de 42 po
avec 6 raccords pour poteaux
30” x 72” 4 DBWS worksurfaces
w/ steel cantilevers BHC x 12
w/ 8 off-module brackets
po avec 12 porte-à-faux en acier et 8
supports indépendants du module
ACCESSORIES
BLVD accessory bar
Bin
ACCESSOIRES
Tringle pour accessoires BLVD
Porte-reliures
POWER
BLVD ceiling feed with post extension
(left) or BLVD floor feed (right).
Face mount duplexes in raceway covers.
ALIMENTATION
Alimentation au plafond BLVD avec
rallonge de poteau (à gauche) ou
alimentation au sol (à droite). Prises
doubles montées sur les couvercles des
canalisations
JANUARY 2004
JANVIER 2004
QUADRUPLE STATION CLUSTER “B”
POSTE QUADRUPLE « B »
66”h x 36” 4 BLVD panels
w/ 66” posts x 3
avec 6 raccords pour poteau de 42 po
avec raccords indépendants du module
w/ BHC x 12 steel cantilevers
24” x 60” 2 Viceversa oval tables
w/ pivot clamp
4 surfaces de travail DBSW de 30 po
sur 72 po
12 supports porte-à-faux en acier BHC
8 raccords indépendants du modules
2 tables ovales Viceversa de 24 po sur
60 po avec fixation pivotante
STORAGE
36” 4 BLVD overheads
Viceversa Trolley x 2 w/ painted tops
RANGEMENT
4 rangements surélevés BLVD de 36 po
2 chariots Viceversa avec dessus peints
ACCESSORIES
BLVD accessory bars
Bins
ACCESSOIRES
Tringle pour accessoires BLVD
Porte-reliures
POWER
BLVD ceiling feed with post extension.
Integrated electric system with duplexes
accessible behind raceway covers.
ALIMENTATION
Alimentation à partir du plafond BLVD
avec rallonge de poteau. Système
électrique intégré avec prises doubles
accessibles derrière les couvercles des
canalisations
DIET WITH BOULEVARD
DIET ET BOULEVARD
GLOBALContract
Please note that although depicted as four-station clusters, the above example is equally applicable to extended Boulevard panel runs.
Bien que les illustrations ci-montrent des groupements de quatre postes, ces exemples peuvent également s’appliquer à des courses plus
longues de cloisons Boulevard.
37
Diet
QUADRUPLE STATION CLUSTER “C”
POSTE QUADRUPLE « C »
66”h x 36” 4 BLVD panels
w/ 66” posts x 3
w/ BHC x 12 steel cantilevers
24” x 30” 2 Diet worksurfaces
w/ 4 flat plates
Gable leg x 2
24” x 60” 2 Diet worksurfaces
w/ 2 off-module worksurface brackets and
w/ 4 flat plates
24” 2 pedestals w/ Diet panel
brackets x 2
4 surfaces de travail DBSW de 30 po sur 72 po
12 supports porte-à-faux en acier BHC
8 raccords indépendants du modules
2 surfaces de travail Diet de 24 po sur 30 po
2 raccords indépendants du module
4 plaques d’affleurement
2 pieds latéraux
2 surfaces de travail Diet de 24 po sur 60 po
2 raccords indépendants du module
4 plaques d’affleurement
2 caissons de 24 po avec 2 supports pour
caisson Diet
STORAGE
36” 4 BLVD overheads
36” 2 BLVD shelves
RANGEMENT
4 rangements surélevés BLVD de 36 po
2 tablettes BLVD de 36 po
ACCESSORIES
Corner plates x 2
ACCESSOIRES
2 plaques cornières
POWER
BLVD base feed connected to floor monument.
Integrated, four-circuit electric system with
duplexes accessible behind raceway covers.
ALIMENTATION
Alimentation au sol BLVD branchée à une prise
circuits avec prises doubles accessibles derrière
les couvercles des canalisations.
Please note that although depicted as four-station clusters, the above example is equally applicable to extended Boulevard panel runs.
38
Bien que les illustrations ci-montrent des groupements de quatre postes, ces exemples peuvent également s’appliquer à des courses plus
longues de cloisons Boulevard.
GLOBALContract
JANUARY 2004
JANVIER 2004
Summary Of Diet Features And Benefits:
Sommaire des caractéristiques et avantages Diet:
• Diet represents an innovative tool for creating an economical, efficient work space
accommodating various tasks.
• Diet constitue un outil novateur pour créer un lieu de travail économique et efficace répondant
aux exigences de multiples tâches.
• Combinations of fabric, glazed, open and slat wall sections effectively support creation of
various work environments whether open (to encourage interaction and a teamwork) or
traditional (with seated or standing privacy).
• La combinaison de parties garnies de tissu, de parties vitrées, de parties ouvertes et de
persiennes permettent d’aménager multiples lieux de travail, que ceux-ci soient ouverts (pour
favoriser l’interaction et le travail d’équipe) ou traditionnels (en offrant une intimité en
position assise ou debout).
• Diet is simple, easy to comprehend, easy to specify and install, with a minimum of add-on
and dedicated / handed components to maximize reconfiguration flexibility.
• Universal, self-leveling connectors accommodate any angle and any panel configurations.
• Universal, height independent connectors can be installed and future reconfigured regardless
of panel heights - eliminates the need for additional component purchases.
• Off-module panel connector encourages flexible space design, reduces cost and simplifies
inventory control by allowing to build station clusters out of panels of the same size.
• Panel integrated rails encourage employees to customize their environment by placing
accessories within their reach. At user level, work environment can be tailored within a given
work station area to accommodate left / right hand, or lighting and storage orientation
preference, or a configuration beneficial to teams productivity.
• Opening between the floor and the bottom rail facilitates cable passage between back-to-back
stations and provides ultimate flexibility of panel station placement even above a floor
monument or a raised floor access tile.
• Diet can be specified on its own (with integrated worksurface, storage and accessory support)
or combined with Viceversa freestanding furniture to address privacy and space organization
in free standing office environment. Height adjustable Viceversa mobile or stationary tables
enhance productivity and personalize the work environment.
• Flat screen monitor support arm attached to panel rails frees mobile, primary worksurface to
serve multiple functions.
• Longitudinal reconfiguring of individual Diet or Diet / Viceversa work stations along Doc-It rails
does not require power, nor data cable rewiring, thus minimizing down time.
• A multilayered application, combining Diet with Doc-It and Viceversa mobile tables, maximizes
benefits of all three product groupings. While Doc-It provides highly sophisticated, flexible layin distribution of power and data / communication in freestanding office environment, mobile
Viceversa tables are ready to respond to a quick reconfiguration, or future densification needs
and the light weight Diet panels assume space defining, anchoring role, with integrated
accessory support, and flexible panel connecting method.
• Diet’s slim appearance, sophisticated industrial design, detailing and advanced engineering
communicate high perceived value, exceeding expectations usually related to budget products.
• Diet is an economical, “soft wire” system with simple means of optional power and data /
communication cable management trough that snaps to the bottom of the panel.
• Whether combined with Doc-It power delivery / space organizing rails, with Boulevard
system, or raised floors, Diet, as a tool, bridges mobile, or stationary freestanding furniture
with power / data delivery solutions, that are hard wired to a building power supply.
• La gamme Diet est simple : simple à comprendre, simple à commander, et simple à installer,
présentant un minimum d’ajouts et de pièces spécialisées ou non réversibles pour optimiser la
polyvalence.
• Des raccords universels à mise à niveau automatique permettant de placer les cloisons selon
tout angle, peu importe leur hauteur.
• Les raccords universels, indépendants de la configuration et de la hauteur, éliminent le besoin
de pièces supplémentaires à commander lors de réaménagements éventuels.
SUMMARY
SOMMAIRE
Diet
3.0 Summary
3.0 Sommaire
• Le raccord indépendant du module favorise les aménagements polyvalents, réduit les coûts et
simplifie la gestion des stocks en permettant l’aménagement de groupes de postes au moyen
de cloisons de même dimension.
• Les rails intégrés aux cloisons permettent aux employés de personnaliser leur lieu de travail en
plaçant les accessoires nécessaires à portée de la main. Le lieu de travail peut être
personnalisé par poste de travail pour répondre aux besoins d’un utilisateur droitier ou
gaucher, une préférence d’éclairage ou de rangement, ou une configuration propice au travail
d’équipe.
• Un dégagement entre le plancher et le rail inférieur sert non seulement à faciliter
l’acheminement de câbles entre des postes de travail dos à dos, mais il procure également
une polyvalence inégalée en termes de positionnement des cloisons, même si une cloison doit
être placée directement au-dessus d’une prise au sol ou d’un carreau d’accès d’un plancher
technique.
• Diet peut être commandé seul (avec une surface de travail intégrée, des rangements et des
accessoires) ou jumelé au mobilier autoportant Viceversa pour répondre aux besoins d’intimité
et d’organisation de l’espace dans un bureau. Les tables mobiles ou stationnaires Viceversa à
hauteur réglable rehaussent la productivité et permettent de personnaliser le lieu de travail.
• Un support d’écran plan fixé au rail d’une cloison libère l’espace de travail principal.
• La reconfiguration longitudinale de postes de travail Diet ou Diet et Viceversa le long de rails
Doc-It n’exige aucun recâblage, réduisant ainsi les temps d’arrêt.
• Un aménagement à systèmes multiples, alliant Diet avec Doc-It et des tables mobiles
Viceversa, optimise les avantages des trois gammes de produits. Alors que Doc-It offre un
système de distribution du courant électrique et des câbles voix et données polyvalent et très
évolué, les tables Viceversa permettent un réaménagement selon les besoins du moment ou
selon les exigences de densification éventuelle. Pour leur part, les cloisons légères Diet
permettent de délimiter les espaces avec un support intégré pour les accessoires et un mode
d’assujettissement polyvalent.
• Encombrement réduit, design haut de gamme, souci du détail, haute technicité, voilà tous des
facteurs qui véhiculent une plus-value, qui surpassent les espérances associées à des produits
dits économiques.
• Diet est un système économique prévoyant des modules simples de gestion de câbles
d’alimentation en électricité et de transmission voix et données en option qui s’enclenchent
par simple pression au bas de la cloison.
• Jumelée aux rails d’alimentation et d’organisation Doc-It, aux modules du système Boulevard
ou à des planchers techniques, la gamme Diet établit le lien parfait entre des meubles
autoportants mobiles ou stationnaires, offrant des solutions d’alimentation en électricité et de
transmission voix et données branchées à l’alimentation de l’immeuble.
39
Notes

Diet - Global Contract

Transcription

Documents pareils

Prescription Diet™ i/d™ Canine Low Fat

low residue diet

Prescription Diet™ w/d™ Canine

Voir le programme complet

Panels communautaires nouvelle génération

Lire - KitchenDiet

Activité : Kingda Ka contre Millennium Force

MODE D`EMPLOI CURE VITALE avec le sirop vital minceur MADAL

Prescription Diet™ r/d™ Canine
