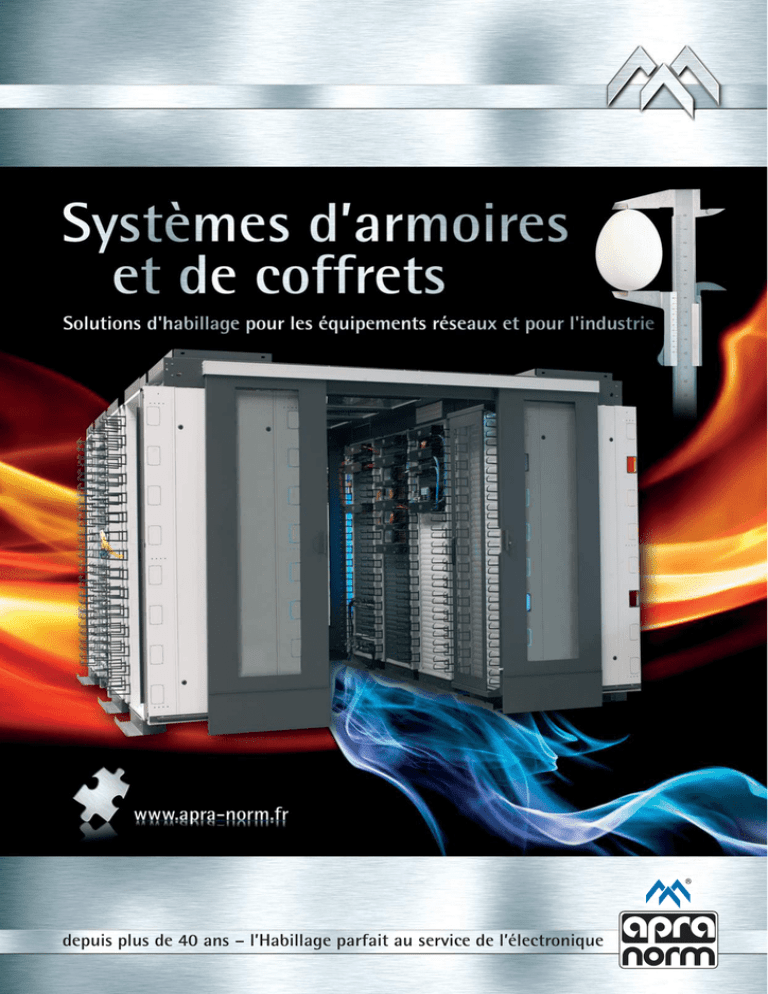

Fichier PDF: Catalogue complet "Systèmes d`armoires et

Transcription

depuis plus de 40 ans – l’Habillage parfait au service de l’électronique
1_schranksyst_tirax_frz_Layout 1 18.09.13 09:00 Seite 3
Baies 19" TiRAX
à partir de
la page
3
Baies NETcell pour Datacenter
à partir de
la page
31
Bâti ouvert 19"
à partir de
la page
43
Coffrets muraux VARI 500
à partir de
la page
53
Coffrets muraux pour réseaux
à partir de
la page
63
Système de climatisation
à partir de
la page
77
Distribution de courant
à partir de
la page
85
Système de surveillance
à partir de
la page 101
Gestion des câbles
à partir de
la page 105
Poste de travail
à partir de
la page 109
Accessoires /
Système de distribution
à partir de
la page 123
Vous trouverez d’autres produits du groupe apra à l’adresse www.apra-norm.fr
3
318 • Baies 19"
www.apra-norm.fr
P
nI
54
P ro
t ecti
o
Des baies pour serveurs
et/ou pour l’industrie
IP
La baie TIRAX , modulaire et
totalement symétrique, est
destinée aux utilisations en
informatique et dans l’industrie.
Le bâti de la TIRAX est en tôle
d’acier, rapidement démontable.
Un joint posé sur les pièces
d’habillage lui assure une
protection IP54.
Nous proposons des solutions dites ‘’préconfigurées’’, telles que :
• baie 19” « plug & play »
• baie 19” « active » / « passive »
• baie 19” « cool-box »
• baie 19” « cool-roof »
• baie CEM 19” « 60 dB »
• baie cadre pivotant 19” « heavy-weight »
• baie ordinateur 19”
• baie serveur 19”
La baie TIRAX est également utilisée dans les environnements bureautiques et Datacenter, en version IP20.
4
Baies 19"
• 318
www.apra-norm.fr
• Construction entièrement symétrique
Toutes les portes et parois latérales peuvent être montées de manière
polydirectionelle(p.ex. : porte pouvant être fixée latéralement).
• Classe de protection IP 20 / IP 54
Ces systèmes de baies ont été conçus pour les usages IT et industriels.
• Design attrayant
Le design bicolore des baies met de la „couleur“ dans le monde des
données. Vous pouvez en outre adapter le design de votre baie à votre
propre design en modifiant la couleur des profilés verticaux.
• Structure modulaire
Les passages de câbles et les modules de ventilation peuvent être
montés au-dessus ou en-dessous des portes et des parois latérales.
• Structure intérieure modulaire
Les rails serre-câbles, montants multifonctions, etc. peuvent être installés
de manière flexible grâce au bâti symétrique de la baie.
• Dimensions flexibles
La hauteur des baies va de 1200 mm (24 U) à 2200 mm (46 U). Les
baies sont disponibles dans 4 profondeurs : 600, 800, 1000 et 1200
mm. Les baies sont proposées dans deux largeurs standard : 600 et
800 mm.
• Gains de temps et d’argent pour le « montage »
Nous livrons nos baies entièrement prémontées en fonction de
vos demandes personnelles. Vous ne perdez plus de temps à
rechercher les éléments de montage ou à assembler les différents
éléments intérieurs et extérieurs de la baie.
En règle générale, les baies peuvent également être totalement démontées.
• Stabilité / Conductibilité
Les profils verticaux des baies, laminés et soudés au laser, se caractérisent par leur grande rigidité et une conductibilité électrique
permanente.
5
IT (IP20)
318 • Baies 19"
www.apra-norm.fr
Baie pour serveur TiRAX IP 20
• Bâti démontable en acier profilé
• Deux portes enfichables latérales à fermeture rapide
• Portes en tôle perforée à l’avant et à l’arrière,
avec verrouillage à trois points (section libre
de la tôle perforée : 80 %)
• Montage d’un barillet profilé possible
• Plan 19" de 42 U, à l’avant et à l’arrière, avec
traverses pour charges lourdes (charges
jusqu’à 800 kg)
• Plaque de recouvrement permettant
l’installation de passages de câbles ou de
ventilateurs
• Socle fourni
• Plaques de revêtement du fond pouvant être
retirées pour le passage des câbles
• Largeur de 800 mm : étriers de câbles
métalliques de
66 × 125 mm sur le plan 19" avant
• Kit de mise à la terre (monté)
• Jeu de vis M 5 (50x)
Finition :
Habillage / Socle :
RAL 7035 Gris clair.
Profilés design : RAL 5014 Bleu pigeon (Autres
couleurs sur demande.)
ou
Habillage / Socle :
RAL 9005 Noir foncé.
Profilés design : RAL 7037 Gris poussière
(Autres couleurs sur demande.)
P
nI
20
P ro
t ecti
o
Livraison :
baie complètement montée, socle fourni
IP
(L’illustration ne correspond pas
au modèle standard livré.)
80 % de section libre
Références
Hauteur mm
2000
2000
2000
2000
2000
2000
2000
2000
6
Largeur mm
600
800
600
800
600
800
600
800
Profondeur mm
1000
1000
1200
1200
1000
1000
1200
1200
Couleur
RAL 9005 Noir foncé
RAL 7035 Gris clair
RAL 7035 Gris clair
RAL 7035 Gris clair
RAL 7035 Gris clair
N° de comm.
318-200-60
318-200-61
318-200-62
318-200-63
318-200-64
318-200-65
318-200-66
318-200-67
IT (IP20) • 318
Baies 19"
www.apra-norm.fr
TiRAX IP 20
• Porte avant vitrée avec vitre teintée en
verre monocouche de sécurité
• Porte arrière en tôle d’acier (montage
également possible comme porte latérale
pour les baies présentant des dimensions de
base carrées)
• Portes permettant l’utilisation de barillets
profilés
• Parois latérales (baies juxtaposées : pas de
parois latérales, kit de juxtaposition inclus)
• Plan 19" à l’avant et à l’arrière
• Largeur de 800 mm : étriers de câbles
métalliques de 66 × 125 mm sur le plan
19" avant
• Plaque de recouvrement permettant
l’installation de passages de câbles ou de
ventilateurs
• Fond ouvert
• Socle fourni
• Jeu de vis M 5 (50×)
Finition :
Habillage / Socle :
RAL 7035 Gris clair
Profilés design :
RAL 3002 Rouge carmin
Profilés design RAL 3002
Rouge carmin
P
nI
20
P ro
t ecti
o
Livraison :
baie complètement montée, socle fourni
IP
Profilés design RAL 5014
Bleu pigeon
Références
Hauteur mm
1200
1200
1200
1200
2000
2000
2000
2000
Largeur mm
600
800
600
800
600
800
600
800
Profondeur mm
600
600
800
800
600
600
800
800
N° de comm. – Baie complète
317-200-40
317-200-41
317-200-42
317-200-43
317-200-44
317-200-45
317-200-46
317-200-47
N° de comm. – Baie juxtaposée
317-200-50
317-200-51
317-200-52
317-200-53
317-200-54
317-200-55
317-200-56
317-200-57
7
IT (IP20)
318 • Baies 19"
www.apra-norm.fr
3
Bâti, démontable
2
Le bâti se compose de deux cadres identiques
en tôle d’acier 1 , de quatre profilés fonctionnels en tôle d’acier 2 et de quatre profilés design peints en tôle d’acier 3 , clipsés
aux profilés fonctionnels.
Profilés design à clipser dans une couleur au choix
Finition :
1 Cadre supérieur / inférieur :
RAL 7035 Gris clair
2 Profilés fonctionnels :
galvanisés
3 Profilés design :
RAL 5014 Bleu pigeon
3
1
Livraison :
baie complètement montée
h
H
2
Les profilés design 3 peuvent, sur demande,
être peints dans la couleur de votre entreprise.
1
L
L – largeur de la baie
l – Largeur utile
l = L - 113 mm
p P
l
P – Profondeur de la baie
p – Profondeur utile
p = P - 113 mm
La baie TiRAX « IT » peut être complétée
avec tous les accessoires de la gamme
TiRAX classique, p.ex. élément 19", socle,
traverses multifonctions, etc.
(à partir de la page 17).
H – Hauteur de la baie
h – Hauteur utile
h = H - 100 mm
Autres couleurs courantes :
RAL 1032 (jaune genet)
8
Dimensions (L × P) mm
Dimensions (H) mm
600 × 600
800 × 600
800 × 800
600 × 1000
800 × 1000
600 × 600
800 × 600
800 × 800
600 × 1000
800 × 1000
1200
1200
1200
1200
1200
2000
2000
2000
2000
2000
U
24
42
N° de comm.
318-660-02
318-860-02
318-880-02
318-601-02
318-810-02
318-660-10
318-860-10
318-880-10
318-610-10
318-810-10
RAL 5010 (bleu gentiane)
RAL 3002 (rouge carmin)
RAL 6029 (vert menthe)
RAL 7037 (gris poussière)
Couleurs similaires !
IT (IP20) • 318
Baies 19"
www.apra-norm.fr
Porte vitrée
Porte pleine
Toit
a
PRESS
a
a
PRESS
H
H
• Peut être surélevé avec des entretoises
(voir plus bas)
• Chaque champ prépercé « a » peut être doté
d’un ventilateur (voir page 19) ou d’un
jeu de brosses (voir plus bas).
L
L
• Avec fermeture à levier pivotant pour barillet profilé (avec ouverture au moyen d’un
bouton)
Finition : RAL 7035 Gris clair
Matériau : Cadre : tôle d’acier
Vitre : verre sécurit, 4 mm, gris
bouton)
Matériau : tôle d’acier
Porte, perforée
Porte, amovible
Dimensions Nombre de
N° de comm.
(L × P) mm champs « a »
600 × 600
2
317-016-62
600 × 800
2
317-018-62
600 × 1000
2
317-020-64
800 × 600
2
317-018-62
800 × 800
3
317-018-82
800 × 1000
4
317-020-82
Jeu de brosses
H
H
H
• Convient pour les passages « a ».
L
L
L
• Perforation : 80 %
• Avec fermeture à levier pivotant pour
barillet profilé (avec ouverture au
moyen d’un bouton)
Porte vitrée
317-612-01
317-812-01
317-620-01
317-820-01
-
• Avec 2 ou 4 verrous et actionnement
« queue de pic » de 5 mm
Entretoises
Matériau : tôle d’acier perforée
Dimensions
(H × L) mm
1200 x 600
1200 x 800
1200 x 1000
2000 x 600
2000 x 800
2000 x 1000
N° de comm.
316-111-10
Porte
pleine
317-612-02
317-812-02
317-620-02
317-820-02
-
Porte
perforée
318-612-16
318-812-16
318-620-16
318-820-16
-
Porte divisée
perforée
318-820-25
-
Porte
enfichable
317-612-23
317-812-23
317-012-23
317-620-23
317-820-23
317-020-23
• La surélévation (H = 15 mm) de l’élément
supérieur est possible en utilisation des
entretoises.
Matériau : acier
N° de comm. (4 pièces)
316-016-65
9
318 • Baies 19"
www.apra-norm.fr
Baie TiRAX « plug & play »
• Deux portes enfichables latérales
à fermeture rapide
• Porte avant vitrée avec verrouillage
à trois points et vitre teintée en verre monocouche de sécurité
• Porte arrière en tôle d’acier avec verrouillage à trois points, montage également
possible comme porte latérale
profilés
• Plan 19” de 42 U / 24 U, avant et arrière
• 10 étriers de câbles métalliques
(pour H = 1200 mm : 6 pièces) sur le plan
19" avant
• Deux rails serre-câbles avec barrette serrecâbles intégrée fournis
• Tôle de recouvrement avec 1 module de
ventilation
• Bloc multiprises 19’, 1 U (9×)
• Eclairage avec prise de service et support
magnétique
• Socle avec passage de câbles, H = 100 mm
Finition :
Habillage / Socle :
RAL 7035 Gris clair
Profilés design :
Livraison : baie complètement montée,
précâblée sur une prise de raccordement
centrale et contrôlée / socle fourni, non monté
Dimensions (H × L × P) mm N° de comm.
(2000 + 100) × 800 × 800
318-200-01
(1200 + 100) × 800 × 800
318-200-29
Baie TiRAX « active »
à fermeture rapide
à trois points et vitre teintée en verre
monocouche de sécurité
profilés
• Plan 19” de 42 U / 24 U, avant et arrière
• 10 étriers de câble métalliques sur le plan
19" avant
• Tôle de recouvrement avec 1 module de
ventilation
• Bloc multiprises 19", 1 U (9×)
Finition :
Habillage / Socle :
RAL 7035 Gris clair
Profilés design :
Livraison :
baie complètement montée / socle fourni,
non monté
Dim.(H × L × P) mm
(2000 + 100) × 800 × 800
(1200 + 100) × 800 × 800
N° de comm.
318-200-02
318-200-09
à fermeture rapide
profilés
• Plan 19" de 42 U / 24 U, avant et arrière
19" avant
• Toit en une partie, pouvant être surélevé si
nécessaire
P
nI
10
54
P ro
t ecti
o
Baie TiRAX « passive », IP 54
IP
Finition :
Habillage / Socle :
RAL 7035 Gris clair
Profilés design :
Livraison :
baie complètement montée / socle fourni,
non monté
(2000 + 100) × 800 × 800
318-200-03
(1200 + 100) × 800 × 800
318-200-08
Baies 19"
• 318
www.apra-norm.fr
Baies TiRAX « cool-box », IP 54 • Baies TiRAX « cool-roof », IP 54
P
nI
54
t ecti
o
Baie « cool-box »
P ro
Baies TiRAX « cool-roof » :
• Climatiseur 1550 W (L35/L35), monté
à fermeture rapide
sur le toit
Climatiseurs : des modèles d’une puissance
de refroidissement jusqu’à 6 kW sont dis• Porte arrière en tôle d’acier avec verrouilponibles sur demande. Demandez-nous
lage à trois points
conseil !
profilés
Finition : Habillage / Socle :
• Plan 19” de 42 U, avant et arrière
RAL 7035 Gris clair
Profilés design :
19" avant
• Toit en une partie
• Bloc multiprises 19”, 1 U (9×)
Livraison : baie partiellement montée (clima• Kit de mise à la terre (monté)
tiseur à monter sur le flanc ou sur le toit au
• Contact de porte pour la mise à l’arrêt de la
moyen de 6 vis. Socle fourni, non monté.
climatisation à l’ouverture de la porte avant
Baies TiRAX « cool-box » :
• Climatiseur 1050 W (L35/L35) monté sur
la porte latérale amovible (porte enfichable
pouvant, au choix, être montée à gauche
ou à droite)
N° de comm.
Désignation
Dimensions (H × L × P) mm
318-200-55
Baie TiRAX « cool-box », 24 U
(1200+100) × (800+140) × 800
318-200-04
Baie TiRAX « cool-box », 42 U
(2000+100) × (800+140) × 800
318-200-54
Baie pour serveur TiRAX « cool-box », 24 U (1200+100) × (800+140) × 1000
318-200-11
Baie pour serveur TiRAX « cool-box », 42 U (2000+100) × (800+140) × 1000
318-200-05
Baie TiRAX « cool-roof », 42 U
(2000+500) × 800 × 800
318-200-28
Baie pour serveur TiRAX « cool-roof », 42 U (2000+500) × 800 × 1000
IP
Baie « cool-roof »
apracoolingsystem
Vous trouverez les climatiseurs pour
Data Center et serveurs aux pages 77-84.
11
318 • Baies 19"
www.apra-norm.fr
Baies 19" TiRAX à cadre pivotant
« heavy-weight »
Les baies à cadre pivotant « heavy-weight »
de la gamme TiRAX offre la possibilité d’héberger et de faire pivoter des tiroirs 19" présentant des charges jusqu’à 250 kg (tels
que des transformateurs de sortie, p.ex.).
• Système de baies au design attrayant
• Classe de protection IP 54
• Baie composée d’un bâti robuste et des
pièces d’habillage aisément amovible.
• Accessibilité parfaite pendant le montage
de l’installation et le montage sur site
• Passage des câbles, de série, par le bas, mais
également possible par le haut ou les côtés
• Une plaque de montage optionnelle permet
l’installation d’éléments de distribution et
de rail DIN
• Montage désaxé latéral possible
• Profondeur de montage maximale : 440 mm
• Les charnières du cadre pivotant peuvent
être montées à gauche ou à droite ; le
cadre pivotant est doté d’une serrure
• Possibilité de pivoter le cadre jusqu’à 95°
t ecti
IP
Contenu de la livraison
Pos. Qt.
1
2
1
1
3
1
4
1
5
2
Désignation
Bâti
Cadre pivotant pour charge
lourde avec plan 19", 39 U
Porte vitrée avec fermeture
à levier pivotant
Porte arrière avec fermeture
à levier pivotant
Parois latérales à fermeture
rapide
Finition :
RAL 7035 Gris clair
54
(L’illustration ne correspond pas au modèle standard livré.)
P
nI
P ro
Fond de la baie doté d’une
traverse pour cadre pivotant
et d’un passage de câbles
flexible en caoutchouc
cellulaire
o
250
kg
Pos. Qt.
6
1
7
1
8
9
1
1
10
1
Livraison :
baie complètement montée / socle joint
Désignation
Tôle de fond en deux parties
avec passage de câbles
Toit, réglable en hauteur (pour
l’aération passive)
Kit de mise à la terre, monté
Socle, H = 100 mm, face avant
avec bandeau ventilé
Jeu de vis M 5 (50x)
Autres dimensions sur demande !
(2000+100) × 800 × 800
318-200-40
Accessoires
Glissières
Unité de ventilation triple
Bandeau pour cadre pivotant
• Pour le logement de tiroirs lourds ou profonds
• Débit d’air : 345 m³/h, en soufflage libre
• Complet, avec câble de raccordement prise
type E/F et Thermostat, ainsi que kit
d’adaptation pour montage dans la baie
• Pour la fermeture des côtés en cas de
montage décalé
Charge admissible : 50 kg
N° de comm. (paire)
318-129
12
N° de comm.
318-100-55
N° de comm.
318-129-22
Baies 19"
• 318
www.apra-norm.fr
Baies TiRAX CEM 19" « 60 dB »
Les baies CEM « 60 dB » de la gamme TiRAX
offrent une protection CEM et IP fiable,
même dans les conditions industrielles.
• Construction entièrement symétrique :
toutes les portes et portes latérales amovibles peuvent être montées de manière
polydirectionelle
• Design bicolore attrayant grâce aux profilés
design colorés
• Structure intérieure modulaire : les rails
serre-câbles, montants multifonctions, etc.
peuvent être installés partout grâce au bâti
symétrique de la baie.
• Toutes les pièces d’habillage sont reliées en
elles au moyen de joints CEM conducteurs
• Habillage à double paroi
• Rigidité élevée et conductibilité électrique
permanente du bâti grâce au profilé en tôle
d’acier galvanisé, laminé et soudé par laser
Finition :
Habillage / Socle :
RAL 7035 Gris clair
Profilés design :
P
nI
1
2
3
4
5
6
7
8
1
2
2
2
1
1
1
1
tec
Pro tio
54
IP
Désignation
Bâti
Plans 19", 42 U
Porte avant ou arrière pleine,
avec fermeture à levier pivotant
Portes latérales amovibles
Tôle de fond pleine
Toit
Kit de mise à la terre monté
Socle, H = 100 mm
Autres dimensions sur demande !
(2000+100) × 600 × 800
318-210-10
dB 80
70
69
68
61
60
62
75
65
58
57
59
57
49
50
protection CEM
Pos. Qt.
P ro
CEM
Protect
t ecti
n
CEM
ion
o
Livraison :
43
40
42
41
30
20
10
0
40
50
f fréquence
60
80
100 200
300 400
500 600
700 800
900 1000
MHz
13
318 • Baies 19"
www.apra-norm.fr
Configuration individuelle – Configurez votre propre baie !
1
17
11
28
14
8
7
27
5
6
30
1
26
24
13
10
22
21
12
15
20
13
11
9
14
25
19
Baies 19"
• 318
www.apra-norm.fr
Choisissez point par point les composants que vous désirez pour votre baie :
Composants 19"
• Climatiseurs : à partir de la page 77
• Installations d’alimentation en
courant ininterrompue : à partir de la page 96
• Unités de distribution de courant : à partir de la
page 92
• Distributeurs de courant : à partir de la page 88
• Systèmes de surveillance : à partir de la page
101
• Gestion des câbles : à partir de la page 105
• Tiroirs pour clavier TFT : à partir de la page 126
11
14
2
16b
16a
28
29
Climatiseurs
appropriés
disponibles
sur demande !
2
3
14
11
Vous trouverez d’autres équipements extérieurs
et accessoires à partir de la page 22 !
Page
Pos. Dèsignation
1 Bâti avec profilés design
16
2 Montants 19"
17
3 Traverse pour élément 19"
17
4 Traverse pour charges lourdes 17
(non-ill.)
5 Traverse multifonctions
17
6 Traverse de réduction
17
7 Rail serre-câbles
17
19
8 Plaques de revêtement
20
9 Porte vitrée
10 Porte vitrée divisée
20
20
11 Porte pleine
12 Porte pleine divisée
20
13 Porte perforée
20
20
14 Paroi latérale
15 Système de fermeture
21
pour portes
21
16a Panneau pour module de
ventilation
16b Module de passage de câbles
21
21
17 Toit
21
18 Kit de juxtaposition
19 Socle sur roulettes
22
20 Socle anti-basculement
22
21 Bandeaux de socle
22
22 Coins de socle
22
23 Jeu de filtres (non-ill.)
23
24 Jeu de roulettes
22
25 Jeu de roulettes pour socle
41
anti-basculement
26 Pied réglable
22
22
27 Kit de mise à la terre TiRAX
28 Module de ventilation
23
29 Etagères
24
30 Rail d’équilibrage du potentiel 25
T/B
C
675
B
675
A
475
T/B
475
Informations techniques : cotes de montage 19" max.
450
D
Bâti vu du dessus
L × P = 600 × 600 mm
Bâti vu du dessus
L × P = 600 × 800 mm
Bâti vu du dessus
L × P = 800 × 600 mm
Bâti vu du dessus
L × P = 800 × 800 mm
15
318 • Baies 19"
www.apra-norm.fr
3
2
11 Bâti démontable
Profilés design à clipser dans une couleur au choix
Le bâti se compose de deux cadres identiques
en tôle d’acier 1 ,de quatre profilés fonctionnels en tôle d’acier 2 et de quatre profilés
design peints en tôle d’acier 3 ,clipsés aux
profilés fonctionnels.
3
1
h
Finition :
1 Cadre supérieur / inférieur :
RAL 7035 Gris clair
2 Profilés fonctionnels :
galvanisés
3 Profilés design :
H
2
Livraison :
1
L
L – largeur de la baie
l – Largeur utile
l = L - 113 mm
16
Les profilés design 3 peuvent, sur demande,
être peints dans la couleur de votre entreprise.
p P
l
P – Profondeur de la baie H – Hauteur de la baie
h – Hauteur utile
p – Profondeur utile
h = H - 100 mm
p = P - 113 mm
Dimensions (H) mm
600 × 600
800 × 600
800 × 800
600 × 1000
800 × 1000
600 × 600
800 × 600
800 × 800
600 × 600
800 × 600
800 × 800
600 × 600
800 × 600
800 × 800
600 × 1000
800 × 1000
600 × 1200
800 × 1200
600 × 600
800 × 600
800 × 800
600 × 1000
800 × 1000
600 × 1200
800 × 1200
1200
1200
1200
1200
1200
1600
1600
1600
1800
1800
1800
2000
2000
2000
2000
2000
2000
2000
2200
2200
2200
2200
2200
2200
2200
U
24
33
37
42
46
N° de comm.
318-660-02
318-860-02
318-880-02
318-601-02
318-810-02
318-660-06
318-860-06
318-880-06
318-660-08
318-860-08
318-880-08
318-660-10
318-860-10
318-880-10
318-610-10
318-810-10
318-612-10
318-812-10
318-660-12
318-860-12
318-880-12
318-610-12
318-810-12
318-612-12
318-812-12
Baies 19"
• 318
www.apra-norm.fr
2 Montant 19"
3 Traverse pour élément 19"
4 Traverse pour charges lourdes
Plan 19
à droite ou”, décalé
à gauche
Plan 19”
central
1
2
L/P
3
4
5
• Avec perforation ASA (½ perforation 19")
• Avec affichage des unités
Matériau : tôle d’acier, galvanisée
U
6
12
15
24
33
37
42
46
N° de comm.
316-120-06
316-120-12
316-120-15
316-120-24
316-120-33
316-120-37
316-120-42
316-120-46
5 Traverse multifonctions
• Pour le montage des montants 19", deux
traverses sont requises pour chaque plan 19"
• Profondeur réglable
• Pour les baies d’une largeur de 800 mm, le
plan 19" peut être décalé sur le côté.
• Des traverses multifonctions 5 sont
nécessaires pour équipements 19’’ partiels
U
6
12
15
24
33
37
42
46
N° de comm.
L = 600 mm
318-120-00
318-120-00
318-120-00
318-120-00
318-120-00
318-120-01
318-120-00
318-120-01
N° de comm.
L = 800 mm
318-120-04
318-120-04
318-120-04
318-120-04
318-120-04
318-120-03
318-120-04
318-120-03
6 Traverse de réduction
17
• Pour montage partiel d’éléments 19’’
• Pour faciliter le câblage
• Hauteur réglable
• Réduction de 800 mm à 19"
• Avec rail serre-câbles intégré
• A accrochage rapide et à visser
Profondeur (P) /
Largeur (L) mm
600
800
1000
1200
N° de comm.
(1 pièce)
318-120-06
318-120-08
318-120-19
318-120-23
Profondeur (P) /
Largeur (L) mm
600
800
1000
1200
N° de comm.
(1 pièce)
318-120-10
318-120-12
318-120-14
318-120-21
• Pour montage sous la traverse 19" dans les
baies de 800 mm de large
• Charge admissible jusqu’à 800 kg, répartition régulière de la charge
N° de comm.
318-120-79
7 Rail serre-câbles
• Avec barrette serre-câbles intégrée
• Maintien des câbles possible au moyen de
serre-câbles ou de colliers
• Chromatation incolore pour les contacts
entre l’écran de câble et le potentiel zéro
Matériau : aluminium, chromaté
Contenu de la livraison : matériel de
montage fourni
Vous trouverez les colliers en étrier à la page 106.
Profondeur (P) /
Largeur (L) mm
600
800
N° de comm.
318-121-10
318-121-11
17
318 • Baies 19"
www.apra-norm.fr
Plaque de montage
Traverse multifonctions
• Pour l’installation d’éléments lourds ou de
rails DIN
• Montage dans la baie 1 au moyen d’un rail
support, peut être intégré par le côté
• Positionnement en profondeur possible
tous les 25 mm
• Des traverses multifonctions sont nécessaire
pour les éléments 19’’ partiels
2
2
H-111
• Pour élément 19"
• Pour un rangement propre des câbles
• Hauteur réglable en continu
1
L-120
Hauteur
(H) mm
1200
1600
1800
2000
2200
N° de comm.
L = 600 mm
318-130-12
318-130-16
318-130-18
318-130-20
318-130-22
N° de comm.
L = 800 mm
318-130-32
318-130-36
318-130-38
318-130-40
318-130-42
Profondeur (P) /
Largeur (L) mm
600
800
1000
1200
N° de comm.
(1 pièce)
318-120-06
318-120-08
318-120-19
318-120-23
Jeu de charnières 180° pour cadre
pivotant
Cadre pivotant 19"
• Pour baie de 800 mm de large
• Angle de pivotement de 95°
• Montage central ou asymétrique
Profondeur utile : au centre : 390 mm
Décalage de 30 mm : 440 mm
Contenu de la livraison : traverses transversales comprises
• Permet d’augmenter l’angle de pivotement
du cadre pivotant 19" jusqu’à 180°
Profondeur d’insertion : décalage de
70 mm : 370 mm
Convient pour les
U
hauteurs de baie de (H)
mm
1200
21
2000
39
18
N° de
comm.
(1 pièce)
318-129-24
318-129-30
N° de comm. (jeu)
318-129-20
Baies 19"
• 318
www.apra-norm.fr
8 Tôles de recouvrement Graphique de sélection des tôles de recouvrement haut et bas de la baie
Le tôles de recouvrement peuvent être montées dans le haut ou le bas de l’armoire
1
Profondeur (P) 600 mm
å
å
å
å
P
(L) 600 mm
è
å
L
é
(L) 800 mm
P
ç
ê
P
í
å
å
å
L
L
L
ç
ç
ç
P
ç
L
í
P
L
ë
P
ë
ë
ç
ç
L
L
P
P
Références
Modèle
Taille
Application
N° de comm.
Plaque pleine
å
446 × 222
318-111-01
ç
646 × 322
318-111-02
646 × 122
318-111-03
446 × 202
318-111-04
é
è
ê
Tôle de recouvrement pleine,
passages individuels sur demande
446 × 398
318-111-05
ë
646 × 200
318-111-06
í
446 × 301
318-111-07
446 × 222
318-111-21
646 × 322
318-111-22
446 × 222
318-111-23
646 × 322
318-111-24
446 × 222
318-111-25
646 × 322
318-111-26
446 × 398
318-111-37
646 × 200
318-111-38
Plaque pour unité de ventilation de base
å
ç
Tôle de recouvrement pour unité
de ventilation de base 28
(montage également possible avec jeu
de filtres 316-100-99)
Plaque perforée
å
ç
Tôle de recouvrement perforée
(montage également possible avec jeu
de filtres 316-100-99)
Plaque pour le passage de câbles
å
ç
ê
ë
Tôle de recouvrement pour le passage de câbles,
avec décharge de traction intégrée
(convient pour connecteurs CEE)
19
318 • Baies 19"
www.apra-norm.fr
9 Porte vitrée
10 Porte vitrée divisée
PRESS
PRESS
PRESS
H
H
H
L
L
L
bouton)
Vitre : verre monocouche de
sécurité, 4 mm, gris
bouton)
Vitre : verre monocouche de sécurité,
5 mm, gris
bouton)
12 Porte pleine divisée
13 Porte perforée
14 Paroi latérale
H
H
L
L
bouton)
Dimensions
(H × L) mm
1200 x 600
1200 x 800
1200 x 1000
1600 x 600
1600 x 800
1800 x 600
1800 x 800
2000 x 600
2000 x 800
2000 x 1000
2000 x 1200
2200 x 600
2200 x 800
2200 x 1000
2200 × 1200
H
H
L
L
• Perforation : 80 %
bouton)
Matériau : tôle d’acier perforée
20
11 Porte pleine
• Avec 2 ou 4 verrous ¼ de tour
9
10
11
12
13
13
14
Porte vitrée
Porte vitrée
divisée
318-820-08
318-822-08
-
Porte pleine
Porte pleine
divisée
318-820-26
318-822-26
-
Porte perforée
Porte perforée
divisée
318-820-25
318-822-25
-
Paroi
latérale
318-612-03
318-812-03
318-012-03
318-616-03
318-816-03
318-618-03
318-818-03
318-620-03
318-820-03
318-020-03
318-020-48
318-622-03
318-822-03
318-022-03
318-022-48
318-612-01
318-812-01
318-616-01
318-816-01
318-618-01
318-818-01
318-620-01
318-820-01
318-622-01
318-822-01
-
318-612-02
318-812-02
318-616-02
318-816-02
318-618-02
318-818-02
318-620-02
318-820-02
318-622-02
318-822-02
-
318-612-16
318-812-16
318-616-16
318-816-16
318-618-16
318-818-16
318-620-16
318-820-16
318-622-16
318-822-16
-
Baies 19"
• 318
www.apra-norm.fr
15 Systèmes de fermeture pour portes
16 Modules universels
16a
PRESS
• Barillet profilé avec clé EK333 pour fermeture de porte à levier pivotant 9 jusqu’à 13
16b
• Verrou avec clé EK333 pour la fermeture de
la paroi latérale 14
• Adaptateur pour le montage d’un cylindre
individuel (DIN 18252) (non-ill.)
Désignation
Barillet profilé
Serrure cylindrique
Adaptateur
Clé EK 333 de rechange
N° de comm.
676-316-00
676-181
676-316-10
676-200
17
10 Toit fermé
L
• Utilisation possible en combinaison avec des portes raccourcies 9 et 11 ou des parois
latérales 14
• Modules pouvant être combinés, au choix, sur et/ou sous les portes raccourcis de 200 mm
• Support pour module de ventilation 16a servant au logement du unité de ventilation de base
Désignation
16a
16b
Largeur (L) / Profondeur (P) mm
600
Support pour module de ventilation
800
600
Module pour passage de câbles
800
Jeu d’anneaux de levage
28
N° de comm.
318-700-00
318-800-10
318-600-02
318-800-02
P
H
• Peut être soulevé d’env. 11 mm pour l’aération (au moyen d’entretoises, voir page 9)
• Convient pour IP 54
L × P mm
600 × 600
600 × 800
600 × 1000
600 × 1200
800 × 600
800 × 800
800 × 1000
800 × 1200
N° de comm.
318-016-60
318-016-80
318-020-60
318-022-60
318-018-60
318-018-80
318-020-80
318-022-80
• Les anneaux de levage servent au transport
de la baie au moyen de systèmes de levage
• Jeu = 4 pièces
• Pour la juxtaposition cote à cote ou l’une
derrière l’autre
• Conservation du profilé design de la baie
Contenu de la livraison :
pattes d’assemblage, joints enfichables,
matériel de montage
N° de comm. (jeu)
318-026-20
N° de comm. (jeu)
318-105-10
21
318 • Baies 19"
www.apra-norm.fr
18
7 Socle à roulettes
19 Socle anti-basculement
7
20 Bandeaux pour socles
110
P
1
2
3
L
• 4 roulettes pivotantes (2 avec frein de
stationnement)
• Passage de câbles à l’avant et de côtés
• Socle avec protection anti-basculement
intégrée
• Garantit la stabilité, même lors du retrait
d’éléments intérieurs lourds.
• Passage de câbles à l’arrière ou sur le côté
Largeur (L) Profondeur
mm
(P) mm
600
600
600
800
800
600
800
800
N° de comm.
318-126-60
318-126-80
318-128-60
318-128-80
21 Jeu de coins pour socle
6
Largeur (L) Profondeur
mm
(P) mm
600
1000
800
1000
N° de comm.
318-026-11
318-028-11
22 Jeu de filtres pour bandeaux de
• Permet la personnalisation du socle
• Quatre bandeaux viennent compléter le socle.
Type 1 : plein
Type 2 : ventilé
Type 3 : avec passage de câbles
Matériau : tôle d’acier, RAL 7035 Gris clair
Type Largeur / Profondeur Bâti, mm
600
800
1
1000
1200
600
2
800
600
3
800
N° de comm.
318-100-10
318-100-20
318-100-30
318-100-50
318-100-12
318-100-22
318-100-14
318-100-24
23 Jeu de roulettes
socle
0
10
110
• Jeu = 4 pièces
• Avec matériel de montage
Hauteur (H) mm
100
N° de comm. (jeu)
318-100-00
248 Jeu de roulettes pour socles antibasculement
• Convient pour les bandeaux de socle de type
« ventilé » 2 (voir 20 )
Matériau : tôle d’acier galvanisé / tissu filtrant
Largeur /
Profondeur mm
600
800
N° de comm. (jeu)
318-100-16
318-100-99
25 Jeu de pied réglable
• A visser au bâti 1
• 4 roulettes pivotantes (2 avec frein
de stationnement)
N° de comm. (jeu = 4 pièces)
318-026-10
26 Kit de mise à la terre TiRAX
17
(jeu = 4 pièces)
110
• A visser au socle anti-basculement 19
• 4 roulettes pivotantes (2 avec frein de stationnement)
N° de comm. (jeu = 4 pièces)
316-026-50
22
• A visser au bâti
1 ou aux coins du socle
Désignation
Montage sur bâti
Montage sur socle
N° de comm. (jeu)
318-026-00
318-026-02
• Permet une mise à la terre selon les normes
VDE
• Pour la connexion conductrice des éléments
de la baie (câble d’une section de 2,5 mm²)
N° de comm. (jeu)
318-150-00
Baies 19"
• 318
www.apra-norm.fr
27 Unité de ventilation de base
Câble de connexion standard
• Unité de ventilation, complètement précâblé
• Aspiration ou soufflerie, en fonction de la
position de montage
• Pour un montage dans le haut ou le bas de
la baie
• Différents câbles de connexion disponibles
(voir à droite)
Dimensions (H × L × P):
44 mm × 450 mm × 140 mm
Finition : similaire à RAL 9005 Noir foncé
Matériau : polycarbonate UL 94 V-0
Type de raccord Longueur N° de comm.
640-044-05
prise type E/F
3m
230-500-15
IEC
3m
Sans connecteur
230-500-16
3m
pour raccord fixe
Câble de connexion avec régulateur
de température 0-60°
Les caractéristiques des ventilateurs, ainsi que les niveaux de bruit sont repris dans les diagrammes
de la page 81.
Désignation
Unité de ventilation simple
Unité de ventilation double
Unité de ventilation triple
Unité de ventilation “silent”
Débit d’air en Module de base
soufflage libre
115 m³/h
230-500-01
230 m³/h
230-500-02
345 m³/h
230-500-03
230-500-43
240m³/h
Module
d’extension
230-500-11
230-500-12
230-500-13
-
Type de raccord Longueur N° de comm.
prise type E/F
3m
230-500-04
IEC
3m
230-500-05
Sans connecteur
3m
230-500-06
pour raccord fixe
Jeu de filtres pour unité de ventilation
ou tôle de recouvrement perforée
Contacteur de porte
Boîtier de raccordement
Matériau : aluminium / tissu filtrant
• Permet d’allumer ou d’éteindre, p.ex.
l’éclairage de la baie
Contenu de la livraison : matériel de montage fourni
N° de comm.
640-071-00
• Utilisation comme boîte de dérivation
• Montage simple et rapide
Jeu de filtres
316-100-99
Filtres de rechange
(5 pièces)
671-200-05
N° de comm.
640-059
Eclairage LED pour baie
• Technologie LED économique présentant une consommation de 5 W (intensité lumineuse
correspondant à une ampoule à incandescence de 75 W)
• Bloc d’alimentation interne avec plage de tension étendue de 100-230 V AC
• Résistante et sans entretien (durée de vie à 20° = 60 000 heures)
• Fixation aimantée pour une fixation individuelle dans la baie
Les câbles de connexion doivent être commandées séparément !
Désignation
Eclairage LED pour baie avec interrupteur de marche/arrêt
Eclairage LED pour baie avec détecteur de mouvement
Câble de connexion avec prise Euro, longueur de 2,5 m
N° de comm.
640-143-05
640-143-06
640-143-08
23
318 • Baies 19"
www.apra-norm.fr
Mousse isolante
29 Etagère sans élément 19"
29 Etagère sans élément 19"
« extensible »
« fixe »
66,5
H
P
L
50
L
05
-8
0
46
• Absorbe jusqu’à 10 dB/A dans les coffrets
(p.ex. bruits des ventilateurs)
• Autocollant sur une face
• Conductibilité thermique : 0,033 W/mk
(selon DIN 52612)
• Plage de température : −40°C à +100°C
• Montage possible dans les bâtis sans plan
19"
• Longueur d’extension de 500 mm
• Montage possible dans les bâtis sans plan
19"
• Montage aisé par une seule personne
Matériau : mousse d’ester polyuréthane
(10 mm), grise
Livraison : non monté
Finition :
RAL 7035 Gris clair
Dimensions (H × L × P) :
1,5 U (66,5 mm) × 465 × 410 mm
Charge admissible : 80 kg (charge superficielle)
Finition :
Etagère : RAL 7035 Gris clair
1,5 U (66,5 mm) × 465 × 410 mm
1,5 U (66,5 mm) × 665 × 410 mm
Le montage de la mousse isolante peut être
effectué par nos soins avant la livraison de
votre baie ou coffret !
Largeur de la baie
600 mm
800 mm
N° de comm. (1 m2)
671-211
29 Etagère 19", fixe
N° de comm.
318-141-08
318-141-05
29 Etagère 19", 1 U
Largeur de la baie
600 mm
800 mm
N° de comm.
318-141-04
318-141-06
29 Etagère 19", 1,5 U
« Montage fixe »
« Extensible »
66,5
2/3 U
44
350
443
445
19”
• Montage aisé sur cadre 19"
(un seul plan 19" requis)
• Ventilé
Hauteur
2U
3U
24
N° de comm.
315-810-20
315-810-00
5
44 780
5
44
• Montage fixe
• Profondeur réglable au moyen d’un système
VARIplain
• Etirable : 445 - 780 mm (voir graphique)
• Montage aisé par une seule personne grâce
au trou oblong ouvert dans la face avant
19’’ (accrochage)
1 U (44 mm) × 19” (482,6 mm) ×
445 mm - 780 mm
Surface au sol (l × p) :
445 mm × (445 mm-780 mm)
N° de comm.
316-036-99
50
05
-8
19”
0
46
• Profondeur de montage variable
• Extension de 500 mm
1,5 U (66,5 mm) × 19” (482,6 mm) ×
465 / 665 mm
Surface au sol (l × p) : 410 × 465 / 665
N° de comm.
Profondeur
318-141-00
465 mm
318-141-01
665 mm
Baies 19"
• 318
www.apra-norm.fr
30 Rail d’équilibrage du potentiel 19"
Jeu de vis M 5 / M 6 (50x)
Jeu d’étriers de câbles métalliques (jeu)
19”
H
1U
466
L
• Pour montage 19" ou sur bâti
• Possibilités de raccordement : 27 × M 5
• Section du rail : 50 mm²
• Pour le montage de composants 19" sur les
montants
Matériau : tôle d’acier / cuivre
Désignation
M5
M6
N° de comm.
640-028-00
Glissière à visser / Accrochage rapide
15
N° de comm. (jeu)
630-991
630-994
Glissière à profondeur variable
P
• Pour la fixation verticale des câbles au plan
19" pour les baies de largeur 800 mm
• Jeu = 10 pièces
H × L × P mm
N° de comm. (jeu)
44 × 85 × 23
640-036-11
66 × 125 × 23
640-036-12
88 × 125 × 23
640-036-13
Jeu de vis TiRAX
402
374
324
402
374
324
65
a
0
50
b
342
65
• A accrochage rapide ou vissé aux montants
19’’
• Peut supporter des tiroirs 19" lourds
• Deux plans 19" nécessaires pour la fixation
Matériau : tôle d’acier galvanisée
475-80
• Pour l’intégration de tiroirs 19’’ (p.ex. des
serveurs), indépendamment de la distance
entre les plans 19’’.
• Utilisation possible dans les baies à partir
d’une profondeur de 800 mm
• A enficher dans le contour du bâti de la baie
TiRAX
• 20 écrous-cages spéciaux M6, vis à tête
cylindrique bombée M6 × 16 et rondelle U
Matériau : tôle d’acier galvanisée de 1,5 mm
A visser a
312-544
Accrochage rapide b
316-544-00
316-544-20
N° de comm. (jeu)
630-998
Vous trouverez d’autres accessoires dans les
différents chapitres de ce catalogue.
25
318 • Baies 19"
www.apra-norm.fr
Schéma – Confinement de l’allée froide
Allée froide réalisée avec les baies
TiRAX
26
Baies 19"
• 318
www.apra-norm.fr
1 Jeu de bandeaux
2
a
1
• Pour le recouvrement de l’espace entre le
plan 19’’ et la paroi latérale, dans les baies
de largeur 800mm
• 3 zones 1U par bandeau
• Extension possible au moyen d’étriers
de câble a (max. 4 pièces par bandeau)
(voir page 25)
T=1200
mm
3
2 Recouvrement de l’allée froide
Hauteur mm
2000
2200
RAL 7035
318-121-84
318-121-87
RAL 9005
318-121-85
318-121-88
3 Système pour portes coulissantes
• Pour baies d’une profondeur P de 1200 mm
• Pour une largeur d’allée de froid de 1.2m
• Adaptation de la hauteur par rapport au sol
Matériau : tôle d’acier / verre
(verre monocouche de sécurité)
• Montage aisé sur le système de baies
• Zone 3U 19’’ pour l’intégration de systèmes
d’éclairage ou de distribution de courant
• Avec vitre en verre monocouche de sécurité
• Largeur de l’allée froide 1.2m
Matériau : tôle d’acier / verre (verre monocouche de sécurité)
Largeur mm
600
600
800
800
Finition
RAL 7035
RAL 9005
RAL 7035
RAL 9005
N° de comm.
318-124-66
318-124-67
318-124-32
318-124-75
Hauteur mm
2000
2000
2000
2000
2200
2200
2200
2200
Finition
RAL 7035
RAL 9005
RAL 7035
RAL 9005
RAL 7035
RAL 9005
RAL 7035
RAL 9005
Fonctionnement
Manuel
Manuel
Electrique
Electrique
Manuel
Manuel
Electrique
Electrique
N° de comm.
318-124-70
318-124-80
318-125-00
318-125-05
318-124-55
318-124-65
318-125-10
318-125-15
27
318 • Baies 19"
www.apra-norm.fr
De la conception à l’installation
Vue éclatée
Système de baies TiRAX
Projet :
Centre de données
28
Baies 19"
• 318
www.apra-norm.fr
dans votre Datacenter – un seul partenaire !
29
Notes personnelles
www.apra-norm.fr
Notes importantes :
Questions destinées à notre service commercial :
30
2_schranksyst_netcell_frz_Layout 1 26.09.13 11:15 Seite 31
Système
Baies
19"de
TiRAX
baies 19" TiRAX
à partir
partir de
de la
3
page
la
page
à partir de
la page
31
Bâti ouvert 19"
à partir de
la page
43
à partir de
la page
53
à partir de
la page
63
à partir de
la page
77
à partir de
la page
85
à partir de
la page 101
Gestion des câbles
à partir de
la page 105
Poste de travail
à partir de
la page 109
Accessoires /
à partir de
la page 123
31
583 • Système de baies 19" NETcell
www.apra-norm.fr
NETcell
Support pour surplus
de câbles
❚ Peut également être utilisé comme chemin de câbles dans les baies juxtaposées.
Chemins de câbles
modulaires
❚ Permet de séparer les câbles
de données et d’alimentation.
Chemin de câbles
1
2
32
a
❚ Permet le passage d’un grand nombre de câbles de données et d’alimentation (tant à la verticale
qu’à l’horizontale).
❚ Passages a individuels pour le
passage des câbles de l’avant vers
l’arrière et/ou les côtés
❚ Avec étrier de câbles 1
❚ Pour une installation rapide et des manipulations aisées
❚ Avec bandeau pivotant 2
❚ Permet de fermer les chemins de câbles de grandes dimensions
(pivotant à 180°)
Système de baies 19" NETcell • 583
www.apra-norm.fr
Le système de racks 19" d’avenir
pour vos Data Centers
Recouvrement de l’allée froide
❚ Vitre en verre monocouche de sécurité aisément
démontable pour une meilleure accessibilité au
corridor froid
❚ Zone 3U 19’’ pour l’intégration de systèmes
d’éclairage ou de distribution de courant
Vue intérieure du corridor froid
Flexibilité
totale !
Porte coulissante, 2 parties
❚ Modèle électrique ou manuel
❚ Peut être équipée d’un barrillet de verrouillage
33
www.apra-norm.fr
Configuration individuelle – Configurez votre propre système de baies !
6
3
4
11
1
12
25
7
21-1
21-2
11
13
8
14
15
34
www.apra-norm.fr
Choisissez point par point les composants que vous désirez pour votre baie :
Pos. Désignation
1 Système de base
2 Chemin de câbles (traverse profonde)
3 Equerre pour chemin de câbles
4 Bandeau de juxtaposition pour équerre pour
chemin de câbles
5
6
9
3
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21-1
21-2
10
22
23
24
25
26
27
Page
36
37
37
37
Support pour surplus de câbles
Bandeau de fermeture pour support pour
surplus de câbles
37
37
Jeu d’étriers de câbles
Bandeau pivotant
Plaque de montage
Rails universels pour chemin de câbles
Jeu de brosses pour chemin de câbles
Cadre de protection des arêtes
Jeu de pieds d’ajustage
Jeu de coins pour socle
Chemin de câbles pour montage du socle
Bandeau intermédiaire pour socle
Bandeaux de socle
Panneau plein 19" (non-ill.)
Glissière à profondeur variable (non-ill.)
Paroi latérale
Porte perforée (83 %) montée à fleur
Porte perforée (83 %) pour jeu d’étriers de
câbles
Système de verrouillage pour porte
et paroi latérale (non-ill.)
Kit de juxtaposition (non-ill.)
Revêtement de câbles (non-ill.)
Bandeau de fermeture pour chemin de câbles
Système de recouvrement pour corridor froid
(non-ill.)
37
38
38
38
38
38
38
39
39
39
39
39
39
40
40
40
Système de portes coulissantes (non-ill.)
41
40
40
40
41
41
20
2
17
16
35
www.apra-norm.fr
1a Système de base « 900 » démontable
Le système de base se compose de deux
cadres identiques avec chemins de câbles
intégrés, traverses profondes et élément 19"
avec bandeaux de fermeture à l’avant.
L
P
445/645/845
Système de base « 900 » composé de :
• Cadres avec chemins de câbles
intégrés
• Traverses de profondeur ,
support de câbles
• Eléments 19"
• Bandeau de fermeture pour cadre 19"
(2×)
(6×)
(2×)
(2×)
H
145
505
115
Vue du haut
Dimensions (L × H) mm
P
L
Dimensions (P) mm
Finition
N° de comm.
800
1000
1200
800
1000
1200
RAL 7035
RAL 7035
RAL 7035
RAL 9005
RAL 9005
RAL 9005
583-908-12
583-910-12
583-912-12
583-908-82
583-910-82
583-912-82
900 × 2130
(46 U)
900 × 2130
(46 U)
1b Système de juxtaposition « 600 » démontable
Le système de juxtaposition se compose de
deux cadres identiques, de traverses profondes
et d’un élément 19" avec bandeaux de fermeture à l’avant.
L
Système de juxtaposition « 600 »
composé de :
P
445/645/845
• Cadres
• Traverses profondes
• Eléments 19"
• Bandeau de fermeture pour cadre 19"
(2×)
(6×)
(2×)
(2×)
H
505
Vue du haut
Dimensions (L × H) mm
L
P
600 × 2130
(46 U)
600 × 2130
(46 U)
36
Dimensions (P) mm
Finition
N° de comm.
800
1000
1200
800
1000
1200
RAL 7035
RAL 7035
RAL 7035
RAL 9005
RAL 9005
RAL 9005
583-608-12
583-610-12
583-612-12
583-608-82
583-610-82
583-612-82
www.apra-norm.fr
2 Traverse de profondeur
3 Equerre de chemin de câbles
H
4 Bandeau de juxtaposition pour
équerre de chemin de câbles
H
L
P
80
L
• Pour système de base
• Pour le guidage de câbles
• Montage entre le cadre avant et le cadre arrière
• H = 80 mm, L = 175 mm
• Pour système de base et de juxtaposition
• Pour le montage d’un système de chemin de
câbles sur le système de baies
• H × L × P : 80 × 570 × 100 mm
• Montage sur baies juxtaposées
• Permet de dissimuler l’écart entre deux
équerres de chemin de câbles à l’avant
du système
Profond. mm
800
800
1000
1000
1200
1200
Finition
RAL 7035
RAL 9005
RAL 7035
RAL 9005
RAL 7035
RAL 9005
N° de comm.
583-000-01
583-005-01
583-000-69
583-005-69
583-000-02
583-005-02
5 Support pour surplus de câbles
Finition
RAL 7035
RAL 9005
N° de comm.
583-000-73
583-005-73
6 Bandeau de fermeture pour
support de surplus de câbles
Finition
RAL 7035
RAL 9005
N° de comm.
583-000-74
583-005-74
7 Jeu d’étriers de câbles
P
L
a
H
P
H
• Pour le rangement des surplus de câble ou
chemins de câbles pour les baies juxtaposées
• Convient pour les revêtements de
câbles 24 a
• H = 290 mm, P = 580 mm
Finition
RAL 7035
RAL 9005
RAL 7035
RAL 9005
Largeur mm
600
600
900
900
N° de comm.
583-000-94
583-005-94
583-000-72
583-005-72
• Pour la fermeture du support pour surplus
de câbles
• A clipser sur la face avant
• H = 55 mm, P = 115 mm
• Jeu = 30 pièces (soit 1 chemin de câbles)
Matériau : plastique
Finition
RAL 7035
RAL 9005
N° de comm.
583-000-73
583-005-73
N° de comm.
583-001-12
37
www.apra-norm.fr
8 Bandeau pivotant
9 Plaque de montage
10 Rails universels pour chemin
de câbles
H
L
• Permet de fermer le chemin de câbles
• Avec charnières pour une ouverture et une
fermeture rapides
Finition
RAL 7035
RAL 9005
N° de comm.
583-000-83
583-005-83
Finition
RAL 7035
RAL 9005
N° de comm. (pièce)
583-000-98
583-005-98
• Montage possible sur tous les côtés du
chemin de câbles (max. 2 par côté)
• Pour le logement individuel de PDUs,
d’étriers de câbles, etc.
• Fixation des composants au moyen d’écrous
coulissants (4 pcs fournies)
• Longueur : 2 m
Désignation
Rail universel
Ecrous coulissants M5
(jeu = 10 pièces)
N° de comm.
583-001-11
630-015-11
11 Jeu de balai-brosse pour chemin
de câbles
12 Cadre de protection des arêtes
13 Jeu de pieds réglables
• Peut être utilisé en haut ou en bas du chemin de câbles
• Jeu = 8 pièces
• Offre une protection ultérieure contre les
arêtes dans les chemins de câbles
• A visser au bâti ou aux coins du socle
• Jeu = 4 pièces
Matériau : acier, plastique
N° de comm. (jeu)
583-001-15
38
• Pour le logement individuel, p.ex., de PDUs,
d’étriers de câbles, etc.
• avec perforations
• Montage dans le chemin de câbles
(paroi arrière)
• L = 160 mm, H = 1030 mm
• Jusqu’à deux plaques de montage possibles
par chemin de câbles
N° de comm. (jeu)
583-001-10
Désignation
Montage sur bâti
Montage sur socle
N° de comm. (jeu)
500-001-28
318-026-02
www.apra-norm.fr
14 Jeu de coins pour socle
15 Chemin de câbles
16 Bandeau intermédiaire pour socle
• H = 100 mm
• Jeu = 4 pièces
• En cas d’utilisation du jeu de coins de socle
• Montage possible dans deux positions
• Pour le guidage de câbles
• Permet de dissimuler l’écart entre deux bâtis
en cas de montage sur socle.
N° de comm. (jeu)
318-100-00
318-200-00
17 Bandeau de socle, plein
Finition
RAL 7035
RAL 9005
N° de comm.
583-000-70
583-005-70
18 Face 19’’ de bouchage
bl
Finition
RAL 7035
RAL 9005
age
N° de comm.
583-000-71
583-005-71
19 Glissière à profondeur variable
sans
Asse m
Finition
RAL 7035
RAL 9005
o
uti
ls
2
1
0
50
• Quatre bandeaux (et quatre coins de socle
pos. 14) complètent un socle.
Type
1
2
L/P
900
900
600
600
800
800
1000
1000
1200
1200
Finition
7035
9005
7035
9005
7035
9005
7035
9005
7035
9005
N° de comm.
318-100-10
318-100-18
316-100-10
316-200-10
316-100-04
316-200-04
316-101-10
316-201-06
316-103-20
316-203-05
• A clipser au cadre 19"
• Pour une fermeture rapide et
sans outil
• Règlage variable en profondeur
• Support de rack 19’’ (serveur) peu importe
l’écart entre les plans 19’’ avant et arrière
U
1
RAL 7035
213-156-30
475-80
RAL 7016
213-156-25
316-544-20
39
www.apra-norm.fr
20 Paroi latérale
21 Porte aérée (perforée à 83%)
21-1
22 Systèmes de fermeture pour
portes et parois latérales
21-2
PRESS
• Avec 4 verrous ¼ de tour
• Version 21-1 : monté à fleur du cadre
• Version 21-2 : monté à fleur de l’étrier de
câbles
bouton)
Type
Finition
RAL 7035
RAL 9005
RAL 7035
RAL 9005
RAL 7035
RAL 9005
Profondeur N° de comm.
800
583-000-04
800
583-005-14
1000
583-000-84
1000
583-005-84
1200
583-000-07
1200
583-005-07
2
Finition
7035
9005
7035
9005
7035
9005
7035
9005
N° de comm.
583-000-76
583-005-76
583-000-95
583-005-95
583-000-54
583-005-54
583-000-80
583-005-80
Désignation
Barillet profilé
Serrure cylindrique
Adaptateur
Clé de rechange EK333
24 Chemin de câbles
• Pour la juxtaposition de systèmes de base
ou juxtaposés
• Pour le guidage de câbles au-dessus du corridor froid ou chaud
• Peut également être utilisé avec un recouvrement pour corridor (corridor froid)
• Dimensions (L × H × P) : 200 × 60 × 1500 mm
Matériau : tôle d’acier galvanisée à chaud
N° de comm.
583-000-97
40
1
L/P
900
900
600
600
600
600
900
900
• Barillet profilé avec clé EK333 pour fermeture de porte à levier pivotant 21
• Adaptateur pour le montage d’un cylindre
individuel (DIN 18252) (non-ill.)
• Verrou avec clé EK333 pour la fermeture
de la paroi latérale 20
N° de comm.
583-000-91
N° de comm.
676-316-00
676-181
676-316-10
676-200
www.apra-norm.fr
26
25
27
20
25 Bandeau de recouvrement de
chemin de câbles
• Pour le cloisonnement du corridor froid du
chemin de câbles
• Montage au dos des chemins de câbles (uniquement en cas de montage standard des
traverses profondes)
• Jeu = 2 pièces (1 chemin de câbles)
Finition
N° de comm.
583-000-96
RAL 7035
583-005-96
RAL 9005
26 Recouvrement de l’allée froide
27 Système pour portes coulissantes
• Montage aisé sur le système de baies
• Champ de montage 19" pour 3 U, pour le
montage de systèmes de distribution de
courant, d’éclairage, etc.
• Avec vitre en verre monocouche de sécurité
• Pour corridor froid d’une largeur de 1,2 m
• Pour corridor froid d’une largeur de 1,2 m
• Compensation de plan possible avec le sol
Finition
RAL 7035
RAL 9005
RAL 7035
RAL 9005
Largeur
900
900
600
600
N° de comm.
583-000-75
583-005-75
583-000-63
583-005-63
Finition
RAL 7035
RAL 9005
RAL 7035
RAL 9005
Version
Manuel
Manuel
Electrique
Electrique
N° de comm.
583-000-59
583-005-59
583-001-13
583-001-16
41
Notre service pour vous
www.apra-norm.fr
Notre service pour vous –
Nous nous chargeons de tout !
✔ Profitez de nos compétences
❏
✔ Gagnez du temps et de l’argent
❏
Climatisation, alimentation en courant, passage de
câbles, variantes « plug-and-play » et pré-câblage
pour coffrets et systèmes de baies
Tél.: +33 (0)
3 88 93 96 96
Au sein du groupe apra, nous accordons une attention toute particulière aux solutions individuelles et flexibles.
Nos coffrets et systèmes de baies 19" sont assemblés avec les composants tels que des systèmes d’alimentation /
distribution de courant, et climatiseurs demandés par les clients, puis pré-câblés avant la livraison en fonction de
leurs besoins. Nous pouvons ainsi répondre aux demandes des clients les plus exigeants.
Du projet au produit fini : profitez de nos compétences et de notre flexibilité !
Vous trouverez ici d’autres accessoires pour nos systèmes de baies et nos coffrets :
Vous trouverez différents blocs multiprises, PDUs
et autres éléments d’alimentation en courant au chapitre
« Distribution de courant », à partir de la page 85.
Vous trouverez un grand nombre
d’unités de ventilation et de climatisation au chapitre
« Système de climatisation », à partir de la page 77.
Vous trouverez des solutions de passage
câbles adéquates, telles que des étriers
de câbles, support de rangement de câbles, etc. au chapitre
« Gestion des câbles », à partir de la page 105.
42
3_offene_gestelle_frz_Layout 1 26.09.13 11:23 Seite 43
Système
Baies
19"de
TiRAX
baies 19" TiRAX
à partir
partir de
de la
3
page
la
page
à partir de
la page
31
Bâti ouvert 19"
à partir de
la page
43
à partir de
la page
53
à partir de
la page
63
à partir de
la page
77
à partir de
la page
85
à partir de
la page 101
Gestion des câbles
à partir de
la page 105
Poste de travail
à partir de
la page 109
Accessoires /
à partir de
la page 123
43
582 • Bâti de distribution ouvert
www.apra-norm.fr
Bâti de distribution ouvert easyVARI
• Complètement démontable
• Transport aisé sur le lieu d’installation
• Montage et installation aisés de composants
réseau passifs et actifs sans montants
gênants
• Ventilation ou installation aisée grâce à
l’absence de revêtements gênants
• 10 étriers de câbles métalliques sont fixés à
chaque bâti pour le passage des câbles ;
possibilité de connecter différent bâtis au
niveau du socle
• Cadre 19" réglable en profondeur de 450 à
900 mm, par paliers de 50 mm
2000
Composants (cf. schéma gauche)
Exemple de configuration –
Châssis de base avec second cadre
19" et bâti de juxtaposition
90
1100
600
Pos.
Désignation
1
2
3a-c
4
Cadre 19", 21 U
44
Socle, H = 100 mm
44
Etagères 19"
Montant réglable en profondeur
45
5
Kit de juxtaposition
6a-c Glissières (non-ill.)
Etriers de câbles
7
Configurez votre propre coffret de distribution !
Choisissez point par point les composants que vous désirez :
45
45
45
4
Pos.
150
kg
1
1
2
7
7
1
Qt. Désignation
2 Cadre 19", 21 U
1 Socle avec protection antibasculement H = 100 mm,
P = 1150 mm
Entrée / Sortie de câbles à
l’arrière et sur les côtés
10 Etrier de câbles de 125 × 66 mm
Bâti de juxtaposition
600
kg
Pos. Qt. Désignation
1 2 Cadre 19", 21 U
3a-c
2
1
5
7
10 Etrier de câbles de 125 × 66 mm
0
5
37,
Références
H × L × P mm
2100 × 600 × 1100
2100 × 600 × 1100
1970 × 600 × 190
N° de comm.
582-101-00
582-101-10
582-101-15
Socle avec protection antibasculement H = 100 mm,
P = 1150 mm
Entrée / Sortie de câbles à
l’arrière et sur les côtés
2
-90
450
44
45
Contenu de la livraison Bâti de base
5
Désignation
Bâti de base
Bâti de juxtaposition
Cadre d’extension
Page
Cadre d’extension
Pos.
1
Qt.
2
Désignation
Cadre 19", 21 U
Bâti de distribution ouvert
• 582
www.apra-norm.fr
3a Etagère 19" pour 1 U / 2 U
« Montage fixe »
3b Etagère 19", 1 U
« Montage fixe »
3c Etagère 19", 1,5 U
« Extensible »
66,5
2/3 U
44
350
443
5
44 780
5
44
Montage fixe
445
19”
• Ventilé
VARIplain
• Télescopique : 445 - 780 mm (voir graphique)
• Montage aisé par une seule personne via le
trou longitudinal ouvert dans la face avant
19" (par suspension)
1 U (44 mm) × 19" (482,6 mm) × 445 mm
Surface au sol (l× p) :
445 mm × (445 mm-780 mm)
N° de comm.
315-810-20
315-810-00
Hauteur
2U
3U
5
80
046
19”
1,5 U (66,5 mm) × 19" (482,6 mm) ×
465 / 665 mm
Surface au sol (l× p) : 410 × 465 / 665 mm
Profondeur
465 mm
665 mm
N° de comm.
316-036-99
4 Traverse de profondeur, réglable
50
N° de comm.
318-141-00
318-141-01
6a Glissière
202
172
152
132
490
00
-8
33
• Pour la connexion de deux cadres 19" installés l’un derrière l’autre
• Pour la connexion latérale d’autres coffrets
de distribution
N° de comm.
582-101-32
N° de comm.
582-101-34
6b Glissière accrochage rapide / visser
A accrocher
• Pour le montage sur un plan 19", 21 U
312-543
6c Glissière à profondeur variable
A visser
15
402
374
324
402
374
324
50
H
L
P
5
65
342
65
50
475-83
33
Version
A accrocher
A visser
316-544-00
312-544
• Pour le logement de tiroirs 19" (p.ex. de
serveurs), indépendamment de la distance
entre le premier et le second plan 19"
316-544-20
• Pour la fixation verticale de câbles au
cadre 19"
Matériau : acier
H × L × P mm
66 × 125 × 23
88 × 125 × 23
N° de comm.
640-036-12
640-036-13
45
585 • Bâti de laboratoire 19"
www.apra-norm.fr
Bâti de laboratoire 19", 21 U
• Le bâti de laboratoire 19" est une alternative
intéressante aux baies lorsqu’un accès fréquent aux appareils 19" intégrés est requis,
p.ex. dans les laboratoires et départements
de test et de développement.
a
Finition :
RAL 7035 Gris clair
Pied en acier : RAL 7037 (gris poussière)
Matériau : tôle d’acier / fonte coulée sous
pression
Options :
• Peut être complété avec un jeu de roulettes
(voir plus bas)
• Possibilités de passage de câbles à l’avant et
à l’arrière (cf. chapitre « Accessoires »,
page 123)
Bâti de laboratoire
Qt.
1
2
1
Désignation
Cadre 19" en tôle d’acier, 21 U avec
trame à l’avant et à l’arrière
Pieds avec pieds réglables intégrés
Matériel de montage
Module d’extension
Qt.
1
1
Références
Désignation
H × L × P mm
N° de comm.
1044 × 561 × 770
984 × 561 × 190
585-010-20
585-010-22
Jeu de roulettes pour bâti de laboratoire
• Pour montage sur le jeu de pieds
• H =100 mm
N° de comm.
582-101-30
46
Cadre 19" en tôle d’acier, 21 U avec
trame à l’avant et à l’arrière
Les accessoires suivants peuvent être utilisés :
Etagères 1 U / 2 U, 3a ainsi que jeu d’étriers de
câbles 7 (tout deux à la page 45).
Exemple de configuration
Bâti de laboratoire 21 U
Module d’extension 21 U a
Désignation
Coffret de table 19" • 582
www.apra-norm.fr
Rack de table 19’’, 4U
• Le petit cadre 19" convient idéalement pour
un montage peu encombrant, mais sûr de
composants 19".
• Peut être installé tant à l’horizontale qu’à la
verticale.
• Deux trous supplémentaires dans la tôle de
fond permettent également un montage
sous le plateau de table ou comme coffret
mural simple.
• Avec étagère à bords hauts pour le rangement des surplus de câble excédentaires
• Montage rapide
• Solution peu onéreuse pour les petits réseaux
• Conçu comme support de montage simple
pour composants 19" dans les
laboratoires et départements de test
avec panneau de distribution
apide
er
montag
190 mm × 502 mm × 250 mm
Livraison : démonté
1
Pos. Qt.
1
2
3
Désignation
1
1
1
16
16
Plaque de base
Elément latéral gauche
Elément latéral droit
Vis M 5 × 12
Rondelles de calage M 5 avec
rebord
16 Ecrous-cages M 5-8
1 Matériel de montage
2
3
N° de comm.
582-004-00
47
582 • Châssis mural 19"
www.apra-norm.fr
Châssis mural 19’’
Le plan 19" peut être réglé en profondeur de
300 à max. 500 mm de manière à ce que
l’espace pour le passage de câbles reste suffisant même avec les tiroirs profonds.
Le montage d’un second plan 19" à l’arrière
du bâti permet, entre autres, le montage de
glissières pour le logement de tiroirs lourds. Le
passage de câbles par le haut et le bas est
doté d’un rail de décharge de travail intégré.
Le châssis mural 19" est simple à monter, les
trous de fixation peuvent en effet être tracés
sur le mur de fixation au moyen du cadre 19"
monté, puis percés et vissés.
Structure :
Le châssis mural 19", composé de deux supports muraux 1 , de glissières en haut et en
bas 2 et d’un plan 19" à l’avant et/ou à
l’arrière 3 .
Le châssis mural 19" est une alternative 19"
flexible, efficace et peu onéreuse dans le
secteur des répartiteurs muraux.
Finition :
Support mural : RAL 7035 Gris clair
Glissière / Plan 19" : galvanisé
Charge admissible :
Plan 19" à l’avant : 60 kg
Plan 19" à l’avant et à l’arrière : 100 kg
2
1
Pos.
1
2
Qt.
2
2
Désignation
Support mural
Références
N° de comm.
582-010-00
3
300
-50
48
0
515
Un maximum de 4 montants peuvent être montés
dans le coffret mural ouvert. Veuillez commander les
montants 19" 3 en fonction des unités de hauteur
(U) requises (cf. page 49).
Coffret mural 19" • 582
www.apra-norm.fr
3 Montants 19" pour châssis mural
Glissière pour montants 19"
202
172
152
132
H
L
P
33
Finition : galvanisé
• Peut supporter des tiroirs lourds
Un maximum de 4 montants peuvent être montés
dans le coffret mural ouvert.
U
9
12
15
18
24
N° de comm. (pièce)
500-309
500-312
500-315
500-318
500-324
Panneau de guidage de câbles 19",
1 U, avec étriers en plastique
• Pour la fixation verticale de câbles au
cadre 19"
Matériau : acier
Contenu de la livraison : avec matériel de
montage
Quatre montants 19" sont nécessaires pour
la fixation
H × L × P mm
66 × 125 × 23
88 × 125 × 23
312-543
Panneau de guidage de câbles 19", 1 U
/ 2 U, avec étriers métalliques
N° de comm. (jeu)
640-036-12
640-036-13
1 U, avec ruban auto-agrippant
L
L
H
P
H
P
P
• Pour un rangement horizontal propre des
câbles dans le plan 19"
• Avec 5 étriers de câble et matériel
de montage
• Avec 5 étriers de câble et matériel
de montage
Finition :
RAL 7035 Gris clair ou
Finition : peint / chromé
44 mm × 482,6 mm × 60 mm
Pour 1 U : 44 mm × 482,6 mm × 90 mm
Pour 2 U : 88 mm × 482,6 mm × 130 mm
câbles dans le plan 19", avec fixation au
moyen de ruban auto-agrippant
• Avec 3 rubans auto-agrippant et matériel
de montage
Finition :
44 mm × 482,6 mm × 90 mm
montage
U
1
RAL 7035
213-145-00
RAL 9005
213-145-30
U
1
2
RAL 7035
213-145-25
213-145-28
RAL 9005
213-145-26
213-145-29
U
1
RAL 7035
213-161-00
RAL 9005
213-161-10
49
583 • NETcell « easy »
www.apra-norm.fr
1 NETcell « easy », 46 U
• Bâti 19" avec chemins de câbles sur toute la
circonférence
• Le bâti peut être fermé au moyen de 2
portes perforées.
Chemin de câbles
• Permet le passage d’un grand nombre de
câbles de données et d’alimentation
(tant à la verticale qu’à l’horizontale).
• Avec bandeau pivotant 3 permettant de
fermer les chemins de câbles de grandes
dimensions (pivotant à 180°)
• Avec étriers de câbles 4 pour une
installation rapide et des manipulations
aisées
• Passages a individuels pour le passage
des câbles de l’avant vers l’arrière et/ou les
côtés
Détails des chemins de câbles
4
Chemins de câbles modulaires
3
a
• Pour le guidage des câbles de données et
d’alimentation sur toute la longueur des différents systèmes
Références
Désignation
NETcell « easy », 46 U
50
H × L × P mm
2130 × 900 × 190 (46 U)
N° de comm.
583-002-00
Qt.
Désignation
1
Cadre avec chemins de câbles
intégrés
Elément 193 (46 U)
1
NETcell « easy » • 583
www.apra-norm.fr
5
7
6
6
7
1
3
4
6
Pos. Désignation
1
2
3
4
5
6
7
8
6
2 Porte aérée (perforée à 83%)
• Pour montage sur le cadre du système de
base
• Version 2a : monté à fleur du cadre
• Version 2b : monté à fleur de l’étrier
de câbles 4
• Avec fermeture à levier pivotant pour
barillet profilé (avec ouverture au moyen
d’un bouton à la livraison)
Système de base
Porte ventilée
Bandeau pivotant
Equerre pour chemin de câbles
Jeu de brosses pour chemin de câbles
Jeu de supports muraux réglables en
profondeur
Rails universels pour chemin de câbles
(non illustrés)
Version
2a
2b
2a
2b
L/P mm
900
900
N° de comm.
583-000-76
583-000-80
51
583 • NETcell « easy »
www.apra-norm.fr
3 Bandeau pivotant
• Permet de fermer le chemin de câbles
• Avec charnières pour une ouverture et une
fermeture rapides
• A clipser sur la face avant du chemin de
câbles
• Jeu = 30 pièces (1 chemin de câbles)
• Pour le montage d’un système de chemin de
câbles sur le système de baies
Matériau : plastique noir
N° de comm.
583-000-83
6 Jeu de brosses pour chemin
de câbles
N° de comm. (jeu)
583-001-12
7 Jeu de supports muraux réglables
en profondeur
490
• Jeu = 8 pièces
N° de comm. (jeu)
583-001-15
00
-8
N° de comm. (1 pièce)
583-000-73
8 Rails universels pour chemin
de câbles
mm
• Pour la fixation du système NETcell « easy »
au mur du bâtiment
• Jeu = rail réglable en profondeur + équerre
de fixation murale, ainsi que jeu de vis (pour
les articles mentionnés plus haut)
ATTENTION :
Fourni sans les vis murales et chevilles !
Matériau : tôle d’acier galvanisée à chaud
• Montage possible sur tous les côtés du
chemin de câbles (max. 2 par côté)
• Pour le logement individuel d’étriers de
câbles, etc.
• Fixation des composants au moyen d’écrous
coulissants (4 pcs fournies)
• Longueur : 2 m
Matériau : acier
N° de comm. (jeu)
583-001-09
N° de comm. (jeu)
583-001-11
Jeu de pieds d’ajustage
Ruban auto-agrippant « universel »
Cadre de protection des arêtes
• A visser au NETcell « easy »
• Jeu = 2 pièces
• Pour une fixation rapide des composants non
compatibles 19"
• Longueur : 400 mm, largeur : 20 mm
Matériau : bande auto-agrippante noire
• Offre une protection ultérieure contre les
arêtes dans les chemins de câbles
Matériau : acier / plastique
N° de comm. (jeu)
583-001-07
52
5 Equerre pour chemin de câbles
N° de comm.
671-122-04
N° de comm. (jeu)
583-001-10
4_wandverteiler_vari500_frz__Layout 1 26.09.13 12:05 Seite 53
Système
Baies
19"de
TiRAX
baies 19” TiRAX
à partir
partir de
de la
page
la
page
3
à partir de
la page
31
Bâti ouvert 19”
à partir de
la page
43
à partir de
la page
53
à partir de
la page
63
à partir de
la page
77
à partir de
la page
85
à partir de
la page 101
Gestion des câbles
à partir de
la page 105
Poste de travail
à partir de
la 5page 109
Accessoires /
à partir de
la page 123
53
500 • Coffret mural 19”
www.apra-norm.fr
Informations techniques
Coffret mural pivotant en 3 parties, non-aéré
160
600 mm
P tot.
P
400
H
Vue de face
Profondeur de montage :
Charge admissible :
Vue latérale
jusqu’à 400 mm
jusqu’à 20 kg
Coffret mural en 2 parties, non-aéré
P tot.
P
600 mm
H
Vue de face
Profondeur de montage :
Charge admissible :
De 380 à 400 mm
pour une profondeur de 400 mm
De 380 mm à 580 mm
pour une profondeur de 600 mm
jusqu’à 20 kg
Application :
utilisation variable comme coffret mural, à
poser ou pivotant pour des applications
industrielles et dans le secteur des réseaux
54
Vue latérale
Matériau :
tôle d’acier
Finition :
RAL 7035 Gris clair
P – Cote nominale pour la profondeur du coffret
Ptot – Profondeur totale (sans fermeture)
H – Hauteur du coffret
Livraison :
monté, dans un seul carton
Coffret mural 19”
• 500
www.apra-norm.fr
Solutions complètes :
Coffret mural pivotant 19” VARI 500,
3 parties
• Coffret de distribution mural avec élément
central pivotant et fermeture intérieure
pour coffret mural (ventilé à partir d’une
hauteur de 75° mm)
• Plan 19” à l’avant
• Porte vitrée en verre monocouche de sécurité, avec fermeture à levier pivotant pour
barillet profilé
• Quatre zones pour passage de câbles
Veuillez commander les panneaux pour la connexion
de câbles séparément (cf. page 59).
H × 600 mm × 590 mm
Livraison : monté, dans un seul carton
Coffret mural 19”, 3 parties
H mm UH Ptot mm P mm N° de comm.
6
590
570
500-201-06
500
9
590
570
500-201-09
600
12
590
570
500-201-12
750
15
590
570
500-201-15
900
18
590
570
500-201-18
1150
24
590
570
500-201-24
350
Pos. Qt.
1
2
3
1
1
1
Désignation
Coffret mural P = 160 mm
Coffret de base P = 400 mm
Porte vitrée avec fermeture à
levier pivotant
Pos. Qt.
4
5
6
7
2
1/2*
1
1
Désignation
Montants
Système de fermeture « Vari500 »
Jeu de vis M 5 (50×)
Kit de mise à la terre
* 2 pièces fournies à partir d’une hauteur H de 600 mm !
Coffret mural 19” VARI 500, 2 parties
• Coffret de base
(ventilé à partir de H = 750 mm)
• Plan 19” à l’avant
• Porte vitrée en verre monocouche de sécurité, avec fermeture à levier pivotant pour
barillet profilé
• Paroi arrière amovible
• Deux zones pour passage de câbles
Veuillez commander les panneaux pour la connexion
de câbles séparément (cf. page 59).
H × 600 mm × 400 mm
Livraison : monté, dans un seul carton
H mm UH Ptot mm P mm N° de comm.
350
6
450
400
500-202-06
500
9
450
400
500-202-09
600
12
450
400
500-202-12
750
15
450
400
500-202-15
900
18
450
400
500-202-18
1150
24
450
400
500-202-24
Coffret mural 19”, 2 parties
Pos. Qt.
1
2
1
1
3
1
Désignation
Coffret de base P = 400 mm
Porte vitrée avec fermeture à
levier pivotant
Paroi arrière
Pos. Qt.
4
5
6
7
1
2
1
1
Désignation
Jeu de supports muraux
Montants
55
500 • Coffret mural / sous table
www.apra-norm.fr
Répartiteur mural 19”, 24 UH
• Porte vitrée à l’avant, avec fermeture à levier
pivotant pour barillet profilé
• Porte arrière pleine
• Possibilité de passage de câbles par le bas et le
haut
• Plan 19” à l’avant, 24 UH, réglable en profondeur
• Socle pour passage de câble, H = 100 mm avec
bandeaux amovibles sur toute la circonférence
1150 + 100 mm × 600 mm × 600 mm
Livraison : monté
Veuillez commander les plaques passage de câbles
séparément (page 59).
Pos.
1
Qt.
1
2
3
1
1
4
5
6
7
2
1
1
1
Désignation
Coffret de base ventilé,
H = 1150 mm
Porte pleine
Porte vitrée avec fermeture
à levier pivotant
Montants 19”, 24 UH
Socle, H = 100 mm
N° de comm.
500-000-60
VARI 500 « cool-box », 24 UH
• Coffret de base ventilé, H = 1150 mm
* Avec plaques de revêtement pour grille
• Porte vitrée à l’avant, avec fermeture à levier pivotant pour barillet profilé
• Porte arrière pleine
• Passage au fond avec plaque en caoutchouc cellulaire revêtue pour le passage des câbles
• Plan 19” à l’avant et à l’arrière, 24 UH, réglable en
profondeur
• Socle pour passage de câble, H = 100 mm avec
bandeaux amovibles sur toute la circonférence
• Système de refroidissement pour montage sur
élément supérieur (puissance : 410 W)
1700 mm × 600 mm × 800 mm
Livraison : monté
Veuillez commander les plaques passage de câbles
séparément (page 59).
56
N° de comm.
500-000-89
Coffret mural / sous table
• 500
www.apra-norm.fr
Configurez votre propre coffret mural !
Configuration individuelle – Choisissez point par point les composants que vous désirez pour votre coffret.
7
1b
9a-e
10
11
14a
2
6
3c
3a
3b
1a
4b
12a
8
3b
3a
5
Pos. Désignation
1a Coffret de base plein
1b Coffret de base ventilé
2 Coffret mural
3a Porte vitrée en verre monocouche de sécurité
3b
3c
4a
4b
5
6
7
8
Porte pleine
Paroi arrière pour coffret de base
Serrure : barillet profilé
Serrure : serrure quart de tour
Système de fermeture «VARI 500»
Plaque de montage
Cadre complémentaire
Montant 19”
Page
58
58
58
58
Pos. Désignation
9a Unité de ventilation
9b Jeu de brosses
9c Panneau plein pour la
connexion de câbles
9d Panneau ventilé pour la
9e Panneau pour câbles avec insert
58
59
59
59
59
en caoutchouc
58
58
59
connexion de câbles
58
58
Page
59
59
59
10a
10b
11
12a
12b
Plaque de revêtement pour grille
Jeu de filtres pour grille
Jeu de supports muraux
Socle
Jeu de roulettes
60
60
60
60
Pos. Désignation
12c Jeu de pieds d’ajustage
13 Barrette serre-câbles
14a Rail serre-câbles
14b Collier en étrier
15 Montant vertical
16 Glissière pour coffret de base
17a
17b
17c
18
19
Etagère 19”, fixe
Etagère 19” « VARIplain »
Etagère 19”, extensible
Jeu de vis 19” M 5 / 6
Page
60
60
60
60
61
61
61
61
61
61
61
La distance maximale entre les montants de deux
niveaux est de 40 mm (P). Veuillez tenir compte de
cette cote au moment de choisir votre répartiteur.
57
www.apra-norm.fr
1a Coffret de base plein
1b Coffret de base ventilé
65
360
65
360
18
2 Coffret mural
18
532
H
532
H
506
600
P
H
506
P
600
160
600
34
34
• Avec possibilité de passage de câbles par le
bas et le haut
• Avec possibilité de passage de câbles par le
bas et le haut
Profondeur Hauteur (H) N° de comm.
(P) mm
mm
500-062-00
350
500-092-00
400
500
500-122-00
600
500-063-00
350
500-093-00
600
500
500-123-00
600
Profondeur Hauteur (H) N° de comm.
(P) mm
mm
500-152-00
750
500-182-00
400
900
500-242-00
1150
500-153-00
750
500-183-00
600
900
500-243-00
1150
3a Porte vitrée en verre monocouche
de sécurité
3b Porte pleine
• 160 mm de profondeur pour le montage
d’un coffret mural pivotant en trois parties
Le coffret mural ne peut être combiné qu’avec un
coffret de base de 400 mm de profondeur !
Hauteur (H) mm
350
500
600
750
900
1150
N° de comm.
500-060-00
500-090-00
500-120-00
500-150-00
500-180-00
500-240-00
3c Paroi arrière
H
H
H h
>180
0
>180
600
N° de comm.
500-005-00
500-008-00
500-011-00
500-014-00
500-017-00
500-023-00
• Avec verrou à actionnement « queue de
pic », 5 mm
• 2 verrous à partir de H = 600 mm
• Permet de fermer l’arrière
du coffret de base 1a
Hauteur (H) mm
350
500
600
750
900
1150
N° de comm.
500-007-00
500-010-00
500-013-00
500-016-00
500-019-00
500-025-00
Hauteur (H) mm (h) mm
350
200
500
350
600
450
750
600
900
750
1150
1000
>1800
N° de comm.
500-226-00
500-229-00
500-232-00
500-235-00
500-238-00
500-244-00
4a Barillet profilé
4b Serrure quart de tour
4c Clé de rechange
• Clé EK 333
• Pour un montage ultérieur dans la fermeture à levier pivotant de la porte vitrée 3a
• Clé EK333
• Convient pour les portes pleines 3b et
parois arrière 3c
• Clé EK 333
• Pour barillet profilé ou verrou articulé
N° de comm.
676-062
58
453
600
600
• Fermeture à levier pivotant pour barillet
profilé
• Avec barillet profilé à actionnement « queue
de pic », 5 mm
Hauteur (H) mm
350
500
600
750
900
1150
0
N° de comm.
676-197
N° de comm.
676-200
Coffret mural 19”
• 500
www.apra-norm.fr
5 Système de fermeture « Vari 500 »
7 Cadre complémentaire
6 Plaque de montage
453
h
500
• Pour coffret mural en 3 parties (composé
d’un coffret de base P = 400 mm et d’un
coffret mural)
• Pour montage au dos
Finition : galvanisé et passivé bleu
Hauteur (H) mm (h) mm
350
230
500
380
600
480
750
630
900
780
1150
1030
2 systèmes de fermeture sont nécessaires à partir de
H = 600 mm !
N° de comm.
676-362
8 Montant 19”
200
• Sert à augmenter la profondeur des coffrets de
base à P = 600 ou 800 mm
N° de comm.
500-106
500-109
500-112
500-115
500-118
500-124
9a Unité de ventilation
Hauteur (H) mm
350
500
600
750
900
1150
N° de comm.
500-061-00
500-091-00
500-121-00
500-151-00
500-181-00
500-241-00
9b Plaque balai-brosse
390
1
90
70
2
3
• Réglable vers l’arrière tous les 25 mm
• 1/2trou 19” (ASA)
Hauteur (H) mm
350
500
600
750
900
1150
U
6
9
12
15
18
24
N° de comm.
500-306
500-309
500-312
500-315
500-318
500-324
9c Plaque de fermeture, pleine
390
Désignation
Unité de ventilation
Ventilateur supplémentaire
pour montage individuel
• Pour montage sur l’ouverture du passage de
câbles
N° de comm.
500-698-10
230-803
N° de comm.
500-133-00
9d Plaque de fermeture, aérée
9e Plaque passage de câbles caoutchouc
câbles
• Avec fentes de ventilation gaufrées
câbles
N° de comm.
500-132-00
N° de comm.
500-095-00
90
câbles
• Passages individuels sur demande
N° de comm.
500-131-00
câbles
• Prêt à raccorder, avec ventilateur précâblé
sur une borne de raccordement
• Régulateur de température intégré
• Avec grille de protection sur un côté
• Débit volumétrique : 160 m3/h
59
www.apra-norm.fr
10a Plaques de revêtement pour grille
Plaque avec 4 trous
10b Jeu de filtres pour grille
11 Jeu de supports muraux
Plaque avec 4 trous
Caoutchouc
d’étanchéité
• Convient pour le coffret de base ventilé 1b
• Set composé de 2 plaques de revêtement et
d’un joint autocollant
• Convient pour le coffret de base ventilé 1b
• Set composé de 2 capots pour filtres
• Permet le montage mural du coffret de
base 1 et du coffret de base 2
• Set composé de 4 cornières et du matériel
de montage
Ne peut pas être combiné avec une porte arrière !
N° de comm. (jeu)
500-024-10
N° de comm. (jeu)
500-822-00
12a Socle
12b Jeu de roulettes
N° de comm. (jeu)
500-099
12c Jeu de pieds d’ajustage
H
M 10
min. 18 mm
max. 35 mm
P
L
• Construction vissée stable
• Bandeaux amovibles individuellement,
permettant un passage aisé des câbles
• Empilable
• A visser au coffret de base 1
• Set composé de 4 roulettes avec trou au
dos, dont 2 avec frein de stationnement
• Hauteur des roulettes : 105 mm
• A visser au coffret de base 1
• Set composé de 4 pieds d’ajustage
• Plage de réglage : env. 20 mm
Hauteur (H) Profondeur
mm
(P) mm
100
400
100
600
100
800
N° de comm.
500-327-10
500-327-00
500-327-20
13 Barrette serre-câbles
N° de comm. (jeu)
500-330-10
14a Rail serre-câbles
N° de comm. (jeu)
500-550-00
14b Etriers
483
453
453
565
• Pour la formation de bottes de câbles et la
décharge de traction, avec serre-câbles
• Pour un montage transversal à l’arrière
N° de comm.
500-800-00
60
• Pour un montage transversal à l’arrière
• Permet l’introduction de colliers en étrier.
Veuillez commander les colliers d’étrier séparément?
N° de comm.
500-100
• Convient pour l’utilisation de rails serrecâbles 14a
pour câbles
d’un diamètre de mm
8-12
12-16
16-22
N° de comm.
640-132
640-133
640-134
Coffret mural 19”
• 500
www.apra-norm.fr
15 Montant vertical
16 Glissière pour coffret de base
15
17a Etagère 19”, fixe
202/
4
172/ 02
3
132/ 72
332
25
2/3 U
1030
9,5
350
443
65
69,5
• Pour coffret mural 2 ou paroi arrière 3c
• Pour une fixation réglable en hauteur des
rails serre-câbles
Le montage vertical doit être recoupé en fonction de
la hauteur du coffret.
N° de comm.
500-100-03
17b Etagère 19”, 1 U,
« Montage fixe »
• Glissières montées sur les montants 19”
• Peut supporter des tiroirs lourds
• Deux plans 19” sont nécessaires pour la
fixation.
Charge admissible : 50 kg / paire
pour des coffrets d’une
profondeur (P) mm
400
600
N° de comm.
(paire)
312-543
312-544
17c Etagère 19”, 1,5 U, « Extensible »
• Montage aisé sur cadre 19” (un seul plan
19” requis)
• Ventilé
Hauteur
2U
3U
N° de comm.
315-810-20
315-810-00
18 Jeu de vis 19” M 5 / M 6
(50×)
66,5
44
445
19”
5
44 780
544
50
19”
5
80
046
Montage fixe
VARIplain
• Télescopique : 445 - 780 mm
(voir graphique)
au trou oblong ouvert dans la face avant
19’’ (accrochage)
• Convient uniquement pour les coffrets
d’une profondeur d’au moins 600 mm.
1 U (44 mm) × 19” (482,6 mm) × 445 mm
445 mm × (445 mm-780 mm)
• Deux plans 19” sont requis.
• Convient uniquement pour les coffrets
d’une profondeur d’au moins 600 mm.
• 50 écrous-cages M5 5 / M6
• 50 écrous-cages M5 5 / M6 avec rebord
• 50 vis à tête cylindrique bombée M5 × 12 /
M6 × 16
1,5 U (66,5 mm) × 19” (482,6 mm) × 465 mm
410 × 465 mm
19 Kit de mise à la terre
Description
Jeu de vis M 5
Jeu de vis M 6
N° de comm.
630-991
630-994
• Le kit permet une mise à la terre des
éléments du coffret répondant aux
exigences de la VDE.
• Section du câble : ø 2,5 mm2
N° de comm.
316-036-99
N° de comm.
318-141-00
N° de comm. (jeu)
500-840-00
61
Coffret personnalisé sur base de
www.apra-norm.fr
Vos idées se concrétisent...
Baie pour serveur mobile
Profondeur : 900 mm
Combinaison de baies standard
• Utilisant le système de coffrets VARI 500
Armoire de commande pour
applications industrielles
62
5_wandgehaeuse_vari2000_frz_Layout 1 26.09.13 12:14 Seite 63
Système
Baies
19"de
TiRAX
baies 19" TiRAX
à partir
partir de
de la
page
la
page
3
à partir de
la page
31
Bâti ouvert 19"
à partir de
la page
43
à partir de
la page
53
à partir de
la page
63
à partir de
la page
77
à partir de
la page
85
à partir de
la page 101
Gestion des câbles
à partir de
la page 105
Poste de travail
à partir de
la page 109
Accessoires /
à partir de
la page 123
63
Système de coffrets muraux
www.apra-norm.fr
à partir de la page 65
• Encombrement minimum
• Modèle de coffrets déposé
• Accessibilité optimale
optiRACK
• Solution économique
• Montage rapide
64
• Encombrement minimum pour l’industrie
• Conditions de montage et d’installation optimales
• Egalement disponible avec système de refroidissement
Coffret pour épissures optiques
• Petit coffret modulaire peu encombrant
• Manipulation aisée lors du montage
à l’intérieur grâce à la porte amovible
Petit répartiteur LAN
• Coffret en deux parties (patch / passage
de câbles)
• Pour fibres optiques et cuivre
Coffret mural 19"
• 213
www.apra-norm.fr
www.apranet.de
Une révolution dans le secteur
des coffrets muraux
Le nouveau coffret mural, modèle déposé
et donc protégé, vous apporte la solution
d’un coffret esthétique et peu encombrant
destiné au câblage de réseaux.
Plan 19" vertical
Exemples de configuration
Coffret mural 19" VARI 2000
Gain de place grâce à une porte
à un battant (4 U / 6 U)
Accessibilité idéale grâce à une porte
en deux parties (6 U / 12 U)
Angle d’ouverture de 180° grâce
aux charnières apra-norm
La particularité de ces coffrets tient à sa structure : le plan 19" est vertical, contre le mur, de sorte
que la profondeur de montage n’empiète pas dans la pièce d’installation.
La porte de cette série Vari 2000 garantit, sans pivotement du plan 19", un accès total par deux
faces ouvertes. Pour les coffrets muraux Vari 2000 de 4 U, la porte est conçue d’une seule pièce,
avec une vitre. Pour les coffrets à 6 et 12 U, la porte peut être ouverte en deux parties de manière
à permettre l’ouverture de la partie vitrée pour l’espace placé devant le plan 19", puis la partie
arrière complète pour le câblage. La porte avant et latérale combinée peut être dotée de différents systèmes de fermeture de manière à permettre l’octroi de différentes autorisations d’accès.
Les charnières 180° d’apra-norm permettent l’installation des coffrets Vari 2000 dans les coins,
avec une ouverture à 90° intégrale.
• Solution de coffrets au design attrayant
• Peu encombrant
• Conditions de montage et d’installation
optimales
• Rabat combiné de la porte avant et de la
porte latérale (à partir de 6 U)
• Autorisations d’accès séparées pour la porte
avant et la porte latérale (à partir de 6 U)
• Possibilités de climatisation aisée
• Installation possible également dans les
coins ou dans des niches avec une accessibilité parfaite à l’intérieur du coffret
• Passage de câbles avec décharge de traction
intégrée par le haut et/ou le bas (ainsi que
par le côté pour le modèle 12 HE), recouvert
par une brosse d’étanchéité
• Cotes de montage selon IEC 297-1
65
213 • Coffret mural 19"
www.apra-norm.fr
P
H
Application :
utilisation comme coffret mural peu encombrant, p.ex. pour le câblage de réseaux
F
l
L
E
Structure :
construction robuste en tôles d’acier
soudées par points et poudrées
Matériau : tôle d’acier / plastique
h/U
Vue de face
Vue latérale
Vue de derrière
Normes : cotes de montage selon IEC 297-1
Livraison : monté (compl. avec mise à la terre)
H/L/P–
h/l/p–
E/F–
Dimensions extérieures
Cotes de montage utiles
Cotes de fixation au mur
Vue du haut
(dimensions : cf. références)
Sur le coffret mural 12 U, les deux plans de
fixation 19" de 6 U sont placés l’un derrière l’autre.
La hauteur H du coffret est donc inférieure.
6
1
7
3
2
5
4
Pos. 4
U
1 1
2 1
3
4
1
5
-
6
2
7
1
8
1
6 12
Désignation
U U
1 1 Châssis pour coffret
1 1 Porte avec vitre en
plexiglas / Porte en tôle
d’acier
1 1 Porte pleine
1 2 Fermeture à verrou en
polyamide avec came
crochet
1 1 Fermeture à levier
pivotant
2 4 Brosse d’étanchéité,
L = 210 mm
1 1 Grille de protection à
clipser, pour ventilateur
de 119 × 119 mm
1 1 Matériel de montage
Vue explosée : Vari 2000 6 U avec porte vitrée
Références
Désignation
VARI 2000 4 U
VARI 2000 6 U
VARI 2000 12 U
66
Dimensions extérieures (H × L × P)
mm
230 × 506 × 536
360 × 557 × 636
360 × 1103 × 636
(h × l × p)
mm
177 × 450 × 383
267 × 450 × 475
267 × 2x450 × 475
Cotes de fixation
(E × F)
mm
410 × 360
510,5 × 408,5
510,5 × 954,5
N° de comm.
Coffret avec porte
à un battant
213-031-00
213-032-60
-
N° de comm.
Coffret avec porte
en deux parties
213-032-00
213-034-00
Coffret mural 19"
• 213
www.apra-norm.fr
Plaque de montage
Bloc multiprises (triple)
Module « plug & play »
• Plaque de montage pour paroi arrière
• Sert pour la fixation de prises de raccordement ou d’autres accessoires.
• Avec coupe-circuit de surtension
• Câble réseau (2,5 m) avec connecteur prise
type E/F
• Fixation à la paroi arrière du coffret
• Longueur : 335 mm
• Ventilateur à commande thermostatique
• Bloc multiprises triple avec coupe-circuit de
surtension
• Boîte de distribution
• Câble réseau (2,5 m) avec connecteur
prise type E/F
• Jeu de conducteurs de protection
N° de comm.
213-030-20
Etagère 1 U, verticale
N° de comm.
591-200-00
Passage de câbles 19", 1 U
N° de comm.
213-030-41
Panneau pour passage
de câbles 19", 1 U
Vue de l’avant
Vue de derrière
• Pour le logement de composants non
compatibles 19"
• Profondeur = 250 mm
• Pour le passage de câbles derrière le plan 19"
• Avec brosse et rail de décharge de traction
• Hauteur de la brosse : 25 mm
• Avec 4 étriers de passage de câbles en métal
N° de comm.
213-030-22
N° de comm.
213-146-00
N° de comm.
Panneau avant 19", 1 U
Barillet profilé
213-145-41
• Pour coffrets de 6 et 12 U
• Pour l’ajout ultérieur sur les
portes pouvant être
verrouillées avec une clé
• Pour une fixation rapide
des composants non
compatibles 19"
• L × l : 400 × 20 mm
• Fixation « back-to-back »
N° de comm.
671-122-04
N° de comm.
676-062
• Pour le logement de 3 modules ou plaques
partielles 3 U, 8 UP
N° de comm.
213-029-00
Serrure quart-de-tour
Jeu de vis 19" M 5 / M 6 (50×)
• Pour clé profilée sur le
modèle de porte à un
battant, 3 U / 4 U
N° de comm.
676-197
Désignation
Jeu de vis M 5
Jeu de vis M 6
N° de comm. (jeu)
630-991
630-994
67
www.apra-norm.fr
La solution de coffrets muraux pour les
utilisations industrielles les plus rudes
P
nI
54
P ro
t ecti
o
IP
VARI Industry
Verrouillage à trois points
Accessibilité optimale des deux côtés
Recouvrement amovible à l’avant
Marquant et attrayant sur le plan esthétique, ce coffret est particulièrement adapté à une utilisation comme armoire électrique ou pour accueillir les câblages de réseaux dans les environnements industriels difficiles. Son indice de protection élevé, IP 54, et sa construction solide contribuent à protéger au mieux vos équipements des influences extérieures comme la poussière,
l’humidité ou des effets mécaniques.
La position verticale du plan de fixation 19" permet de conserver une hauteur réduite du coffret.
Les portes avant et arrière, ainsi que le recouvrement amovible à l’avant garantissent une accessibilité maximale. Les panneaux placés en haut et en bas pour la connexion des câbles permettent
le passage des câbles dans le coffret.
68
• Système de coffrets au design attrayant
• Structure peu encombrante
• Construction de base stable
• 2 portes avec fermeture à levier pivotant
et verrouillage à trois points
• Avec vitre intégrée d’un côté
• Recouvrement amovible à l’avant
• Portes avec charnières 180° pour une
accessibilité optimale
• Barillet profilé, ¼ de tour, 5 mm
• Panneaux intégrés pour la connexion
de câbles
• Cotes de montage selon IEC 297-1
• Filtre de sortie (IP 54) intégré pour le
montage d’un ventilateur
Coffret mural 19"
• 306
www.apra-norm.fr
Application :
utilisation comme coffret mural dans des
espaces exigus et des conditions environnementales rudes, telles qu’une humidité élevée
ou une pollution importante due aux poussières
H
E
F
l
L
P
Structure :
construction robuste en tôles d’acier soudées
par points et poudrées
h/U
Finition :
RAL 7035 Gris clair
Vue de face
Vue latérale
Vue de derrière
Classe de protection :
IP 54
H/L/P–
h/l/p–
E/F–
Normes :
cotes de montage selon IEC 297-1
Livraison :
monté
Cotes de fixation au mur
(dimensions : cf. tableau de commande)
Vue du haut
6
3
7
1
2
Pos.
1
2
3
Qt.
1
1
1
4
5
1
2
6
2
7
2
1
Désignation
Châssis pour coffret
Porte avec vitre en plexiglas
Porte avec perforation pour
ventilateur
Revêtement amovible à l’avant
Fermetures à l’evier pivotant
avec verrouillage à 3 points et
actionnement « queue de pic »,
5 mm
Panneaux pour la connexion
de câbles
Filtre de sortie IP 54, pour
ventilateur de 119 × 119 mm
5
4
6
7
Vue explosée : VARI Industry 6 U
Références
Désignation
VARI Industry 4 U
VARI Industry 6 U
(H × L × P)
mm
275 × 560 × 840
365 × 560 × 840
(h × l × p)
mm
177 × 449 × 650
267 × 449 × 650
Cotes de fixation
(E × F)
mm
680 × 450
680 × 450
N° de comm.
306-040-00
306-060-00
69
www.apra-norm.fr
VARI Industry « cool-box », 6 U
• Coffret mural climatisé pour les environnements industriels
• Système de refroidissement 380 W pouvant
être monté sur le revêtement amovible
à l’avant
522 mm × 560 mm × 840 mm
Finition :
RAL 7035 Gris clair
IP 54
P
nI
t ecti
o
Livraison :
prêt pour le montage du système de refroidissement (fourni)
Accessoires VARI Industry et VARI Industrie « cool-box »
N° de comm.
306-060-20
54
P ro
IP
Kit « Ventilateur »
Plaque de montage
460
15
510
560
• Pour une fixation rapide des composants
non compatibles 19"
• Fixation back to back
N° de comm.
671-122-04
Jeu de vis 19" M 5 / M 6 (50x)
Désignation
Jeu de vis M 5
Jeu de vis M 6
70
N° de comm. (jeu)
630-991
630-994
Kit « Ventilateur », composé de :
• Ventilateur, 230V, 160m3/h, 41dB(A)
• Grille de protection pour ventilateur
• Prise de raccordement
• Thermostat, 0-60 °C
Livraison : • Kit de montage avec matériel
de montage
N° de comm.
306-060-15
• Pour la fixation de composants lourds
Barillet profilé
• Pour un raccordement du conducteur de
protection selon les normes de la VDE
• Pour l’ajout ultérieur sur les portes pouvant
être verrouillées avec une clé
• Avec 2 clés
N° de comm.
676-062
N° de comm. (jeu)
306-060-50
N° de comm.
306-060-70
Coffret mural / sur socle optiRACK • 350
www.apra-norm.fr
L’illustration présente la couleur standard : Profilés design RAL 5014 Bleu pigeon
optiRACK
Les profilés design sont disponibles dans différentes teintes RAL.
• Solution de coffrets au design attrayant
• Accessibilité optimale
• Peut être monté en quelques manipulations
• Les languettes de couleur peuvent être
utilisée comme codage thématique : l’utilisation de languettes dans les couleurs de
l’entreprise, la « Corporate Identity » peut
également s’exprimer au niveau de l’installation du réseau.
Les coffrets muraux / sur socle optiRACK simplifient l’installation de vos réseaux ; en effet, leur
porte et parois latérales amovibles offrent une accessibilité optimale à l’intérieur du coffret. Le
câblage peut donc se faire sur un bâti ouvert. Le design est mis en valeur par le design bicolore et
la face avant arrondie. Le profilé design est fourni de série en RAL 5013 (bleu pigeon), mais peut –
sur demande – être fourni dans d’autres teintes RAL.
71
350 • Coffret mural optiRACK
www.apra-norm.fr
Application :
utilisation comme coffret mural peu encombrant, p.ex. pour le câblage de réseaux
Finition :
Coffret : RAL 7035 Gris clair
Profilés design : RAL 5014 Bleu pigeon
H
Matériau :
tôle d’acier
L
Livraison :
monté
P
H / L / P – Dimensions extérieures
(dimensions : cf. références)
2
1
4
1
5
3
Pos.
2
Vue explosée
Références
Désignation
optiRack 6 U
optiRack 9 U
optiRack 12 U
optiRack 15 U
72
Dimensions extérieures (H × L × P) mm
345 × 550 × 450
480 × 550 × 450
612 × 550 × 450
745 × 550 × 450
N° de comm.
350-001-06
350-001-09
350-001-12
350-001-15
Désignation
Parois latérales
Tôle de tête / fond avec trous
pré-percés pour le passage des
câbles
1
2
Qt.
2
2
3
1
Porte vitrée avec charnière
180°
4
5
1
2
Paroi arrière
Montants 19" réglable en
profondeur
1
Coffret sous table optiRACK « silent » • 350
www.apra-norm.fr
Coffret sous table optiRACK « silent »
• Coffret insonorisé avec porte vitrée
• Parois latérales amovibles
• Elément 19" 12 U réglable en profondeur
Disponible dans deux versions :
Version 1 – « Passif » :
avec grille de ventilation (sans ventilateur,
pour la ventilation passive du coffret)
Version 2 – « Actif » :
avec ventilateur avec réglage du régime pour
la ventilation active du coffret
(ventilateur : 12 V DC, 150 m3/h à pression
nulle, 37 DB(A)
Dimensions extérieures (H × L × P) :
12 U (615 mm) × 550 × 600 mm
ill. – Version 2 – « Actif »
Finition :
Coffret : RAL 7035 Gris clair.
Livraison :
monté
Désignation
Version 1 – « Passif »
Version 2 – « Actif »
N° de comm.
350-001-60
350-001-61
Montant 19"
Glissière accrochage rapide
Etagère 19", fixe
402
374
324
1
2
342
2/3 U
65
443
350
3
• Avec désignation des unités
• Hauteur : 12 U
• Accrochée aux montants 19’’
• Deux plans 19" sont requis.
N° de comm.
316-120-12
316-544-00
• Montage aisé sur cadre 19" (un seul plan
19" requis)
• Ventilé
• Hauteur : 2 U
N° de comm.
315-810-20
73
213 • Coffret pour épissures optiques
www.apra-norm.fr
Coffret pour épissures optiques
• Petit coffret modulaire peu encombrant
• Possibilité de montage de
jusqu’à 10 cassettes pour épissures
• Manipulation aisée lors du montage à l’intérieur grâce à la porte amovible
• Rangement propre des fibres optiques grâce
à quatre étriers intégrés pour le passage de
câbles
• 3 versions disponibles
• Composants supplémentaires pouvant être
intégrés : deux barrettes de connexion
10 paires ou panneaux patch 12× pour
fibres optiques ou supports pour cassette
d’épissures supplémentaires
• Egalement disponible dans des versions préassemblées
Exemples d’équipement
Application :
pour le logement de max. 10 cassettes pour
épissures, deux barrettes de connexion
10 paires
ou panneaux patch 12× pour fibres optiques
335 × 265 × 70 mm
Intégré :
5 cassettes pour épissures,
1 panneau patch (12×)
Intégré :
1 panneau patch (12×, assemblé)
1 barrette de connexion 10 paires
Intégré :
1 panneau patch (12×)
1 panneau patch (12×, assemblé)
Nous vous proposons avec plaisir des composants CU et fibres optiques appropriés !
Coffret pour épissures
optiques, version 1
Pos.
Description
N° de comm.
Passage de câbles par le bas via 3 trous PG11 et 1 trou
213-021-00
PG16 ouvert et par le haut via 4 trous PG11.
Coffret pour épissures Passage de câbles par le bas via une ouverture de 50 mm 213-021-10
optiques, version 2
de large recouverte
Passage de câbles par le bas via 5 trous PG11,
213-021-50
Coffret pour épissures
classe de protection IP 54
optiques, IP 54
(avec étanchéité en mousse)
74
Livraison : monté
Références
Désignation
1
2
3
4
5
6
Qt.
1
1
2
1
4
1
Désignation
Porte
Charnière
Serrure cylindrique
Etrier de guidage de câbles
Support pour cassettes pour
épissures optiques pour
max. 5 cassettes pour épissures
optiques
Petit répartiteur LAN • 213
www.apra-norm.fr
Petit répartiteur LAN
• Coffret aux dimensions réduites
• Séparation Patch / Passage de câble par deux
portes pouvant être verrouillées et retirées,
avec différents systèmes de fermeture
• Le cadre du panneau de distribution modulaire peut loger quatre faces avant divisées
3 U / 8 UP et convient pour le montage de
connecteurs de données mixtes
(équipement hybride fibres optiques / CU)
• Des composants actifs, tels que mini-hubs,
peuvent sans problème être intégrés
• Passage de câbles avec joint à brosses, en
haut et en bas
• Passage de câbles dans le patch via
max. 4 raccords vissés PG16 (M 20)
• Egalement disponible dans des versions
pré-assemblées
Exemple de configuration avec mini-hub CAT.5 et LSA-Plus
Deux systèmes de fermeture
Application :
Le coffret a été conçu pour un montage mural
à l’intérieur et convient
pour les petits réseaux de données et de télécommunication à base de cuivre et de fibres
optiques.
405 mm × 100 mm × 330 mm
(profondeur de montage max. p : 250 mm)
Livraison : monté
Pos.
1
2
Qt.
1
2
3
4
2
1
Désignation
Portes avec différents
systèmes de fermeture
Joints à brosses
Cadre pour panneau de distribution
Sur demande, nous fournissons également des faces
avant fabriquées sur mesure !
N° de comm.
213-020-15
Joint à brosses intégré
Accessoires
Faces avant divisées pour fibres
optiques, 3 U, 8 UP
CAT.6, 6× / 12×
100
La photo présente un modèle 12 × ST.
La photo présente un modèle 12× RJ45.
• Pour l’équipement d’un petit répartiteur
optique non assemblé
• Faces avant divisées numérotées
• Un maximum de 4 faces avant divisées
peuvent être intégrées aux petits répartiteurs LAN.
Finition : anodisé
Matériau : aluminium, 2,5 mm
Faces avant pour d’autres connecteurs sur demande !
Désignation
Face avant 12 × ST
Face avant 12 × SC
(6× SC-Duplex)
Panneau plein, 3 U, 8 UP
• Panneau de distribution blindé CAT.6
• 6× RJ 45 (3 U / 8 UP) ou 12× RJ 45
(3 U / 10 UP)
• Coffret métallique avec grandes surfaces
d’appui galvanisées de basse impédance
• Raccords LSA Plus
• Face avant en aluminium imprimé
Finition :
Face avant : anodisée
Coffret : galvanisé
N° de comm.
213-308-01
213-308-02
243-308-00
Désignation
N° de comm.
Panneau de distribution 6× 213-503-10
75
Coffret mural sur mesure
www.apra-norm.fr
Coffret pour Small Office /
Home Office
• Utilisation possible comme coffret mural /
sur socle et roulant
• Base VARI 2000, 4 U (cf. page 65)
• Peut être complété par une ventilation
active - plug & play
P
nI
54
P ro
t ecti
o
Coffret mural pour
environnement industriel (IP 54)
IP
• Base VARI Industry 12 U (2 × 6 U) (cf. page 68)
• Modifié pour le logement de techniques de réseau
actives et passives
• Fourni comme solution plug & play
76
6_klimatechnik_frz_Layout 1 26.09.13 12:19 Seite 77
Système
Baies
19"de
TiRAX
baies 19" TiRAX
à partir
partir de
de la
page
la
page
3
à partir de
la page
31
Bâti ouvert 19"
à partir de
la page
43
à partir de
la page
53
à partir de
la page
63
à partir de
la page
77
à partir de
la page
85
à partir de
la page 101
Gestion des câbles
à partir de
la page 105
Poste de travail
à partir de
la page 109
Accessoires /
à partir de
la page 123
77
www.apra-norm.fr
Climatiseurs
Module de ventilation en plastique
• Applications standard et solutions individuelles pour toutes nos baies et tous nos
coffrets muraux, satisfaisant à la classe de
protection IP 54
• Entretien réduit grâce à une technique
n’utilisant pas de filtre
• Appareils extrêmement compacts et
puissants
• Pour la ventilation des volumes importants des coffrets et baies
• Dimensions compactes
• Montage aisé
• Modularité bien pensée (modèle déposé)
• Egalement disponible dans des variantes à régime variable
• Compatible 19"
La
lig
n e d i re c t e
Tél.: +33 (0)
3 88 93 96 96
apra cooling system
• Echangeur de chaleur Air/Eau
• Refroidissement optimal des baies pour
serveurs d’une densité élevée.
• Jusqu’à 56 KW
• Système de climatisation précis pour les
centres informatiques
78
Climatiseurs • 235
www.apra-norm.fr
Climatiseurs
• Une température optimale pour des performances maximales
• Applications standard et solutions individuelles pour presque toutes nos baies et
tous nos coffrets muraux, satisfaisant à la
classe de protection IP 54
• Montage ultérieur de système de refroidissement : ces appareils sont fournis prêts
à l’emploi (gabarit de perçage et matériel de
montage fournis)
• Entretien réduit grâce à une technique
n’utilisant pas de filtre
• Appareils extrêmement compacts et puissants
• La circulation constante de l’air dans la baie
évite à la chaleur de stagner à l’intérieur de
celle-ci.
• Toutes ces appareils fonctionnent avec des
fluides frigorigènes sans CFC.
• Commande électronique et thermostat
intégrés
Finition :
RAL 7035 Gris clair
Matériau :
Coffret : tôle d’acier
Bandeaux avant : plastique
• Mode d’emploi
• Matériel de montage et gabarit de perçage
• Connecteur
Sur demande, nos systèmes de refroidissement sont également disponibles dans des
puissances plus élevées et avec des installations de refroidissement de retour
à l’eau.
Chauffage des baies
Références – Systèmes de refroidissement
Climatiseur fixation latérale/encastrement
Puissance de
Tension / Fréquence
refroidissement
V / Hz
EN814 A35A35 W
230 / 50 - 60
380
230 / 50 - 60
1050
230 / 50 - 60
2050
230 / 50 - 60
2900
230 / 50 - 60
3850montage sur le toit
Climatiseur
410
230 / 50 - 60
1550
230 / 50 - 60
2050
230 / 50 - 60
3850
230 / 50 - 60
Dimensions (H × L × P)
mm
460 × 285 × 180
950 × 400 × 233
1265 × 400 × 236
1270 × 500 × 336
1270 × 500 × 336
N° de comm.
264 × 259 × 486
415 × 401 × 567
415 × 401 × 567
496 × 492 × 797
235-200-10
235-200-12
235-200-14
235-200-22
235-200-08
235-200-07
235-200-05
235-200-18
235-200-19
Références – Systèmes de chauffage
Chauffages pour baies (sans régulateur de température)
Puissance de chauffe
Tension / Fréquence
W
V / Hz
mm
100
230 / 50 - 60
182 × 70 × 50
150
230 / 50 - 60
262 × 70 × 50
Ventilateur de chauffage (avec régulateur de température)
350
230 / 50 - 60
165 × 100 × 128
Ventilateur de chauffage
Régulateur de température pour le chauffage des baies 0-60 0C
N° de comm.
235-200-09
235-200-06
235-200-27
640-104-03
79
230 • Module de ventilation en plastique
www.apra-norm.fr
Module de ventilation en plastique
(L’ill. présente un module de base
avec deux modules d’extension.)
2
2
1
4
5
3
Module de ventilation non régulé / à commande thermostatique
Désignation
Dimensions
(H × L × P)
mm
44 × 450 × 140
44 × 450 × 140
44 × 450 × 140
Simple
Double
Triple
Débit d’air
en soufflage
libre
115 m³/h
230 m³/h
345 m³/h
N° de comm.
Module de base
Module
d’extension 2
1
230-500-11
230-500-01
230-500-12
230-500-02
230-500-13
230-500-03
Module de ventilation „Silent”
(ne peut pas être combiné avec un module d’extension !)
Dimensions
(H × L × P)
mm
44 × 450 × 140
Désignation
Triple
• Le plus léger du marché
• Bon marché
• Montage aisé
• Modularité bien pensée (modèle déposé)
• Convient pour toutes les applications dans
le secteur des coffrets et baies
• Montage dans les cadres 19" possible en
quelques manipulations grâce au kit de
montage 19"
• Durée de vie et sécurité contre les pannes
élevées grâce à l’utilisation de ventilateurs
de grande qualité
• Capotage intégré
• Grâce à l’utilisation de plastique moderne
de classe UL94 V-0, ce nouveau système
satisfait aux exigences les plus élevées en
matière de protection contre les incendies.
Débit d’air
en soufflage
libre
240 m³/h
Niveau sonore
N° de comm.
45,5 dB(A)/20μPa
3
230-500-43
Accessoires
Kit de montage 19", 1 U 4
Finition : RAL 9005 Noir foncé
Cotes (H × L × P) : 44 × 450 × 146 mm
N° de comm.
230-500-70
Le module de base 1 est disponible dans
des versions simple, double ou triple et est
doté de 8 points de fixation permettant un
montage pour toutes les applications et dans
toutes les positions. L’alimentation en tension
est garantie par un contact enfichable au dos
du coffret. Ce contact enfichable permet l’utilisation de câbles et régulateurs de température pré-assemblés (cf. « Accessoires ») et se
charge évidemment de l’interface avec votre
propre configuration de câbles.
Le module d’extension 2 est également
disponible dans des versions simple, double ou
triple et permet d’étendre le module de ventilation de base de multiples façons grâce à un
système enfichable. La jonction mécanique
des modules se fait au moyen de boulons de
guidage en aluminium (fournis). Le module
d’extension est doté, sur sa face avant, d’un
connecteur et, sur sa face arrière, d’une prise.
La connexion électrique entre les module est
ainsi automatiquement établie en cas de
juxtaposition.
Finition :
noir (similaire à RAL 9005
Noir foncé)
Matériau :
plastique, classification
d’incendie selon UL 94 V-0
Câble de raccordement au réseau 5
Câble réseau
Standard
80
Câble réseau avec régulateur de température
Type de raccord
Longueur
Connecteur Type E/F
Connecteur pour système
de refroidissement
Sans connecteur pour raccord fixe
3m
3m
3m
Câble de
connexion
standard
640-044-05
230-500-15
230-500-16
Câble de connexion avec
régulateur de température
0-60°
230-500-04
230-500-05
230-500-06
Module de ventilation en plastique • 230
www.apra-norm.fr
Caractéristiques du module de ventilation – 3 ventilateurs
U
IV0
P V0
n V0
f
IVmax
P Vmax
n Vmax
230 VAC
351 mA
59.6 W
2505 1/min
50 Hz
347 mA
56.96 W
2631 1/min
b: pression t: température φ: humidité ρ: densité d’air U: tension f: fréquence I: courant P: puissance n: régime
70
augmentation de la pression ∆ p f [Pa]
60
50
40
30
20
10
0
0
50
100
150
200
250
300
350
400
Débit d’air [m³/h]
Niveau sonore
55
51.9 dB(A)/20µPa
Niveau total
50
45
40
30
25
20
15
10
5
A
0
100
125
160
200
250
315
400
500
630
800
1000
1250
1600
2000
2500
3150
4000
5000
6300
8000
10000
12500
16000
(dB/20µPa)
35
Fréquence (Hz)
81
235 • Echangeur de chaleur Air/Eau « Cyber Row »
www.apra-norm.fr
apra cooling system « Cyber Row »
Climatisation optimale des baies pour
serveurs en combinaison avec une allée
froide/chaude
• Guidage horizontal de l’air devant les baies :
l’air froid parvient à la baie par la voie la plus
courte.
• Réglage électronique : commande et
contrôle tous les composants nécessaires à la
production de froid, tant à l’intérieur qu’à
l’extérieur du système de refroidissement.
• Trois ventilateurs EC réglables en continu
indépendamment l’un de l’autre garantissent
une efficacité maximale.
• Refroidissement ciblé des baies à haute
densité
• Climatisation optimale des allées froide /
chaude
• Pour les centres informatiques avec ou sans
plancher technique
• Séparation totale du système de climatisation par rapport aux baies IT
• Puissances de refroidissement jusqu’à 56 kW
• Refroidissement à l’eau froide : le système
nécessite un système de production d’eau
froide séparé. L’air ambiant transporté par
les ventilateurs traverse les refroidisseurs
directs dans lesquels la chaleur est transmise
à l’eau de refroidissement. Un groupe frigorifique absorbe alors la chaleur de l’eau de
refroidissement. Le climatiseur et le groupe
frigorifique sont reliés par un circuit d’eau
de refroidissement fermé.
Egalement disponible avec compresseur !
Références
Modèle
Hauteur mm
Profondeur mm
Largeur mm
Puissance de refroidissement k/W
Débit d’air m3/h
Débit volumétrique d’eau m3/h
N° de comm.
82
CRS320CW
1950
1175
400
32,2
6000
5,5
235-200-60
CRS560CW
1950
1175
600
56,0
10 800
9,6
235-200-65
Echangeur de chaleur Air/Eau « Sidecooler » • 235
www.apra-norm.fr
apra cooling system « Sidecooler »
• Le Sidecooler a été spécialement développé
pour le refroidissement de baies pour
serveurs à haute densité et garantit un
refroidissement fiable de tous les serveurs
de la baie grâce à un guidage ciblé de l’air.
• Puissance de refroidissement élevée, même
pour des températures élevées
• un guidage horizontal de l’air sur toute la
hauteur de la baie garantit une efficacité
optimale des serveurs 19".
• Très peu encombrant grâce à une forme
compacte
• Toutes les éléments en contact avec l’eau se
trouvent en dehors de la baie pour serveurs.
• Le système fonctionne avec un circuit d’air
fermé dans la baie et est donc indépendant
de l’environnement.
• Le guidage de l’air se fait, au choix, sur un
ou deux côtés en cas de juxtaposition de
deux baies.
Références
Modèle
Hauteur mm
Profondeur mm
Largeur mm
Puissance de refroidissement k/W
Débit d’air m³/h
Débit volumétrique d’eau m³/h
N° de comm.
Sidecooler 1000
2000
800 (1000)
300
19,3
3600
3,3
235-200-70
Sidecooler 1200
2000
800 (1200)
300
19,3
3600
3,3
235-200-75
83
230 • Ventilateur complémentaire
www.apra-norm.fr
1 Ventilateur complémentaire
2
• Pour la ventilation des volumes importants
des coffrets et baies
• Dimensions compactes
• Hauteur d’installation de seulement 73 mm
• Montage aisé
• Raccordement au moyen d’une borne plate
1
Finition :
Matériau :
RAL 7032 Gris silex
plastique,
classification d’incendie selon
UL 94 V-0
N° de comm.
230-855-00
2 Unité de filtration
Paramètres
Débit d’air
Tension de service / Fréquence
Puissance nominale
Consommation nominale
Protection contre le bobinage
Raccordement électrique
Durée de commutation
Plage d’utilisation
Classe de protection selon EN 60529
Niveau de bruit
Débit d’air en combinaison avec l’unité
de filtration ci-dessous
Sens de refoulement
Ventilateur complémentaire
1050 m³/h (pour 50 Hz) / 1085 m³/h (pour 60 Hz)
230 V / 50 - 60 Hz
106 × 375 × 375 mm
120 W (pour 50 Hz) / 155 W (pour 60 Hz)
0,52 A (pour 50 Hz) / 0,65 A (pour 60 Hz)
A l’intérieur du moteur
Borne plate
100 %
−20 à +60 0C
IP 44
72 dB(A)
700 m³/h (pour 50 Hz) /
730 m³/h (pour 60 Hz)
De l’intérieur vers l’extérieur
1
2
RAL 7032 Gris silex
plastique,
classification d’incendie selon
UL 94 V-0
N° de comm.
230-855-10
1
325
73
Finition :
Matériau :
325
375
122
• En complément du ventilateur complémentaire ci-dessus
• Purifie l’air entrant
4
266
Ventilateur complémentaire
Unité de filtration
304
292
2
222
238
292
304
238
222
o8
84
4.5
)
(4x
Gabarit de perçage pour le montage
– Ventilateur complémentaire
Gabarit de perçage pour le
montage – Unité de filtration
7_stromverteilung_frz_Layout 1 26.09.13 12:41 Seite 85
Système
Baies
19"de
TiRAX
baies 19" TiRAX
à partir
partir de
de la
page
la
page
3
à partir de
la page
31
Bâti ouvert 19"
à partir de
la page
43
à partir de
la page
53
à partir de
la page
63
à partir de
la page
77
à partir de
la page
85
à partir de
la page 101
Gestion des câbles
à partir de
la page 105
Poste de travail
à partir de
la page 109
Accessoires /
à partir de
la page 123
85
www.apra-norm.fr
Blocs multiprises
Distributeur de courant 19’’
Page 88
• Distributeur modulaire de courant 19’’
• prise type E/F
• UTE (Fr)
• ICE –C13
Distributeurs de courant
intelligents pour centres
informatiques
Onduleurs, appareils 19"
• Systèmes en réseau
• Systèmes « Stand-alone »
86
• Line Interactive 19" VI-SS-211
• Convertisseur permanent en ligne 19" FI-SS-111
Notre service
www.apra-norm.fr
Notre service pour vous : précâblage, alimentation en
courant, modèles « plug and play » pour coffrets et baies
✔ Profitez de nos compétences ❏
❏
Le groupe apra accorde une attention toute particulière aux solutions individuelles et flexibles. Nos coffrets et systèmes de
baies 19" sont assemblés avec les composants tels que des systèmes d’alimentation et de distribution de courant, puis précâblés avant la livraison en fonction de leurs besoins. Nous pouvons ainsi répondre aux demandes les plus diverses des clients.
Câbles et raccordements sur mesure
❚ Mise à longueur et dénudage mécaniques des câbles et torons
❚ Connexion mécanique des brins au moyen de systèmes de sertissage
automatiques
❚ Marquage et impression des câbles, torons et connecteurs
Montage et pré-câblage sur
les lieux de montage
Contrôles de qualité et de sécurité selon les normes VDE
❚ Contrôle des appareils électrique selon des méthodes de
contrôle prescrites
(Outre les mesures électriques, telles que la résistance des conducteurs de
protection et la mesure du courant de fuite, de la tension d’isolation et de
la haute tension (AC/DC), des contrôles de qualité peuvent être effectués
sous la forme de points de contrôle textuels ou graphiques.)
❚ Poste de travail pour les contrôles de continuité des câbles et
cartes-mères configurés dans les supports des modules
87
591 • apra power system Blocs multiprises
www.apra-norm.fr
Blocs multiprises
• Structure peu encombrante
• Boîtier en aluminium résistant
• Convient pour le montage 19" 1 U
(L = 440 mm) et/ou pour un montage sur le
bâti de la baie.
• Raccordement : 3 × 1,5 mm
• Longueur des câbles standard : 2,0
• Prise type E/F et UTE : pivotées à 45°
• Avec équerre de fixation
Prise type E/F 230 VAC, 16 A
Nombre Interde prises rupteur
9
12
8
8
6
7
7
x
x
-
Protection Filtre Ampè- Compa- Longueur Couleur
N° de
L
contre les réseau remètre tible
comm.
mm
surtensions
19"
1U
440
x
Gris clair 591-400-00
610
591-412-00
Noir
440
x
440
x
x
440
x
x
x
440
x
x
440
x
x
UTE (fr), 230 VAC, 16 A
Filtre Ampè- Compa- Longueur Couleur
Nombre Inter- Protection
N° de
L
de prises rupteur contre les réseau remètre tible
comm.
mm
19"
surtensions
1U
440 Gris clair 591-405-60
x
9
610
Noir
12
591-412-60
440 Gris clair 591-406-60
x
x
8
440 Gris clair 591-402-60
x
x
8
440 Gris clair 591-403-60
x
x
x
6
440 Gris clair 591-404-60
x
x
x
7
Systèmes de refroidissement IEC-C13, 230 VAC, 10 A
Nombre de Inter- Protection Filtre Ampè- Compa- Longueur Couleur
N° de
rupteur contre les réseau remètre tible
L
prises
comm.
19"
surtensions
mm
1U
x
440 Gris clair 591-414-00
9
Noir
x
610
12
591-414-10
x
440 Gris clair 591-400-17
8
Adaptateur « prise type E/F - Suisse »
• Côté mâle : Suisse
• Côté femelle : prise type E/F
N° de comm.
640-230-00
D’autres blocs multiprises, tels que des blocs C-19 ou des barres conductrices contrôlables ou commutables, sont disponibles sur demande !
88
apra power system Distributeur de courant 19", 1U • 591
www.apra-norm.fr
Distributeur de courant 19", 1 U
Cette unité de distribution à été conçue
spécialement pour une alimentation
électrique simple et sûre des serveurs dans
des baies 19".
La conduite d’alimentation peut s’effectuer
simplement sur une borne à l’intérieur de
l’unité (section jusqu’à maximum 10 mm²).
Sécurité accrue grâce à une protection contre
les surtensions et une répartition de l’alimentation sur 5 circuits sécurisés (10 A) avec, pour
chaque circuit, 3 prises C13 à la sortie.
Gain de temps et économie financière élevés
grâce à la suppression d’installations d’alimentation coûteuses.
• Entrée : 1 × 32 A / 230 V / 50 Hz
• Sortie : 15 prises C13 avec protection contre
les surtensions, 1 fusible 10 A pour 3 prises
(cf. ill. en bas à droite)
• Contact de télécommunication (1× contact
à ouverture libre de potentiel et 1 × contact
à fermeture)
• Fixation individuelle dans la baie au moyen
des équerres de fixation fournies
• Fixation dans le plan 19" au moyen
d’équerres d’adaptation supplémentaires
• Protection de grande qualité contre les
surtensions (classe II selon IEC 61643-1),
avec sortie de télécommunication
(cf. ill. en bas à gauche)
Finition :
RAL 7035 Gris clair
Matériau :
1 U (44 mm) × 482,6 mm × 300 mm
N° de comm.
591-910-00
Kit de montage pour montage 19"
(1 U)
N° de comm. (jeu)
591-910-01
Protection contre les surtensions avec sortie de télécommunication
Fusible 10 A
89
591 • apra power system Distributeur de courant 19", 3 U
www.apra-norm.fr
Distributeur de courant 193, 3 U,
redondant
Cette unité de distribution a été conçue
spécialement pour une alimentation électrique de serveurs avec blocs d’alimentation
redondants.
Elle offre la possibilité d’alimenter deux
circuits séparés (400 V / 3 × 25 A, chacun). Les
réseaux sont répartis sur 6 sorties (2 × 230 V /
10 A, chacun) et possèdent un disjoncteur de
protection B10 A pour chaque sortie. Une
identification colorée des sorties et des
disjoncteurs divise l’unité en six lignes et offre
la possibilité d’alimenter six serveurs de
manière redondante depuis un point central.
Les alimentations sont connectées très aisément à l’aide d’un connecteur (fourni), et cela
sans autres outils ou matériaux, au moyen de
contacts à ressort de friction, puis enfichées
et verrouillées sur une des deux entrées.
Différents types de conducteurs avec des
sections diverses (0,5 à 4 mm2) peuvent être
raccordés ici.
Les sorties permettent, au choix, des prélèvements et verrouillages au moyen de connecteurs C13 ou des connecteurs fournis (forme
similaire aux connecteurs d’entrée).
Avantages :
• Alimentation en courant redondante de
6 serveurs avec un seul appareil
• Seulement 3 U nécessaires grâce à une
conception compacte
• Alimentation aisée du réseau au moyen de
câbles jusqu’à 5 × 4 mm2 max. 3 × 25 A
• Raccordement aisé des serveurs au moyen,
au choix, de prises C13 ou de connecteurs
fournis à la livraison
• Protection des sorties par fusibles au moyen
de coupe-circuits B10 A
Finition : anodisé
Matériau : Coffret : aluminium
Inserts : plastique
3 U (132,5 mm) × 482,6 mm × 170 mm
apra power system
Serveur1
Serveur2
Serveur3
Serveur4
Serveur5
Réseau 2 230V/10A
Réseau 1 230V/10A
Réseau 2 230V/10A
Réseau 1 230V/10A
Réseau 2 230V/10A
Réseau 1 230V/10A
Réseau 2 230V/10A
Réseau 1 230V/10A
Réseau 2 230V/10A
Réseau 1 230V/10A
Réseau 2 230V/10A
Entrée
Réseau1
400V/25A
Réseau 1 230V/10A
Distribution de courant redondant
Entrée
Réseau2
400V/25A
ASI
Serveur6
N° de comm.
591-910-10
90
apra power system Distributeur de courant 19", 3 U • 245
www.apra-norm.fr
Distributeur de courant 19", 3 U, pour
coupe-circuits
• Pour le montage de coupe-circuits
• Accès rapide à l’espace de câblage
• Logement stable des composants selon la
norme DIN 43 880 dans les tailles 1-3
• Décharge de traction des câbles au dos au
moyen de rails serre-câbles
Matériau :
Parois latérales : aluminium, 2,5 mm
Rail modulaire : profilé d’aluminium
Equerre avant : profilé d’aluminium
Finition : transparent, chromaté
Livraison : en kit
Exemple de configuration avec tôles de revêtement (modèle spécial)
1
5
3
7
Pos.
Qt.
1
2
3
4
5
6
7
8
2
2
4
1
2
1
1
1
6
Désignation
Parois latérales
Equerre avant avec poignées
Rails modulaires
Panneau avant
Equerre de maintien
Profilé chapeau TS 35
Rail serre-câbles
Références
Désignation
Châssis 19", 3 U / 84 F
N° de comm.
245-311-80
4
2
Exemple de configuration – Variante 2, 84 F
Accessoires
Tôle de revêtement pleine
Bande de revêtement S 35 G
• Pour montage au fond ou sur l’élément
supérieur
• Permet de dissimuler les passages dans les
panneaux avant.
Matériau : aluminium
N° de comm.
240-662-85
Longueur mm
219
N° de comm.
640-222-00
91
591 • apra power system PDU
www.apra-norm.fr
PDU intelligents pour centres informatiques
❚ L’alimentation en électricité est le poste le plus onéreux de tous les postes variables d’un centre informatique.
Pour cette seule raison, il est intéressant de conserver une vue d’ensemble sur la consommation grâce à un PDU intelligent.
Une mesure détaillée des courants énergétiques optimise la gestion de votre centre informatique et permet d’éviter les
pannes dues à des surcharges.
❚ Les Power Distribution Units (PDUs) sont de bâtis de prises utilisées dans les baies pour serveurs. La principale mission d’un
PDU est de répartir le courant dans la baie. Pour satisfaire aux exigences élevées des centres informatiques, nous misons sur
une qualité et une sécurité maximale de nos produits.
Propriétés du produit
Passerelle 19"
PDU 19"
❚ Entrées : monophasé ou triphasé, 16A ou 32A au moyen d’un
connecteur CEE
❚ Fusibles thermiques contre les surcharges
❚ Si nécessaire, mesure des circuits de courant sortant
❚ Si nécessaire, commutation des différentes sorties
❚ Mesure du courant, de la tension, de la puissance et de la
consommation, ainsi que de la température intérieure de la
barre conductrice et, en option, de la température extérieur
dans la baie
❚ Ecran LCD éclairé sur le PDU, avec affichage de toutes les
valeurs de mesure
❚ Tous les bâtis de prises sont dotés d’une prise pour le
raccordement d’un capteur de température externe.
❚ Une qualité élevée associée à l’utilisation d’un câblage surdimensionné, d’un système électronique approprié et d’un relais
bistable consomment extrêmement peu d’énergie pour des
économies importantes pendant le cycle de vie.
❚ L’utilisation d’un bus de données garantit une installation simple et rapide. Le raccord IP simple permet de réaliser des économies sur les frais d’entretien et simplifie nettement l’exploitation, tout en la rendant également plus sûre.
PDU – Structure verticale
Contrôle
❚ Tous les bâtis de prises sont raccordés à un bus de
données pour la gestion et le « Remote Monitoring ».
❚ La passerelle est l’interface entre le bus de données et
un réseau TCP/IP.
Vous disposez ainsi d’un accès à tous vos PDUs via
une seule adresse IP.
Ceci permet d’économiser des frais au niveau de
l’infrastructure et des mesures de sécurité.
92
apra power system PDU • 591
www.apra-norm.fr
Forme
Entrée
Phases
Entrée
Gateway
Horizontal (19")
Vertical
Vertical
Vertical
Vertical
Horizontal (19")
Horizontal (19")
Horizontal (19")
Horizontal (19")
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
Vertical
400V 16A
230V 16A
230V 16A
230V 16A
230V 16A
230V 16A
230V 16A
230V 16A
230V 16A
230V 32A
230V 32A
230V 32A
230V 32A
400V 16A
400V 16A
400V 16A
400V 16A
400V 16A
400V 16A
400V 16A
400V 16A
400V 16A
400V 16A
400V 16A
400V 16A
400V 32A
400V 32A
400V 32A
400V 32A
400V 32A
400V 32A
400V 32A
400V 32A
3
1
1
1
1
1
1
1
1
1
1
1
1
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
Capteur de temp.
Courant Sorties
par phase
16
16
16
16
16
16
16
16
16
32
32
32
32
16
16
16
16
16
16
16
16
16
16
16
16
32
32
32
32
32
32
32
32
3 x Prise type E/F
18 x C13
18 x C13
18 x C13
18 x C13
4 x C13, 5 x C19
4 x C13, 5 x C19
4 x C13, 5 x C19
4 x C13, 5 x C19
4 x Prise type E/F, 12 x C13, 2 x C19
3 x Prise type E/F, 18 x C13
Mesure Mesure
Sorties
Entrée par port commutées N. de comm.
591-920-00
X
591-920-01
X
591-920-02
X
X
591-920-03
X
X
591-920-04
X
X
X
591-920-05
X
591-920-06
X
X
591-920-07
X
X
591-920-08
X
X
X
591-920-09
X
591-920-10
X
X
591-920-11
X
X
591-920-12
X
X
X
591-920-13
X
591-920-14
X
X
591-920-15
X
X
591-920-16
X
X
X
591-920-17
X
591-920-18
X
X
591-920-19
X
X
591-920-20
X
X
X
591-920-21
X
591-920-22
X
X
591-920-23
X
X
591-920-24
X
X
X
591-920-25
X
591-920-26
X
X
591-920-27
X
X
591-920-28
X
X
X
591-920-29
X
591-920-30
X
X
591-920-31
X
X
591-920-32
X
X
X
591-920-33
591-920-34
Autres configurations disponibles sur demande !
93
591 • apra power system PDU
www.apra-norm.fr
PDU compatibles réseau
apra power system
Blocs multiprises professionnels de grande
qualité
Les batis de prises permettent de mesurer les
paramètres électriques ou mise en marche /
à l’arrêt des différentes sorties via un raccord
Ethernet intégré.
44,4 (1 U) × 438 × 130 mm
PDU, équerre de fixation 19", alimentation :
2 mètres H05VV-F 3G2, 5 mm² avec
connecteur type F 16A
PDU commutable
Prises pouvant être commutées individuellement avec commutation lors du passage au
point zéro
et contrôle complémentaire de l’état de
commutation.
Le PDU est doté d’un raccord Ethernet intégré
et peut ainsi être commandé confortablement
au moyen d’un navigateur web.
Les protocoles suivants sont, entre autres, pris
en charge : HTTP, HTTPS, SNMP, SMTP, NTP,
SSH, SNMP V2, V3 Modbus TCP, IPv4, IPv6
Exemple avec équerre de fixation 19"
Désignation
8× IEC 320 C13
94
N° de comm.
591-920-41
apra power system PDU • 591
www.apra-norm.fr
PDU contrôlé
Mesure intégrée : du courant, de la puissance
réelle, de la tension, de la fréquence, cos φ
angulaire et de l’énergie.
Toutes les valeurs peuvent être consultées sur
l’écran OLED éclairé intégré.
Désignation
8× prise type E/F
8× IEC 320 C13
N° de comm.
591-920-42
591-920-43
Module complémentaire pour
systèmes existants
Pour pouvoir profiter de tous les avantages
d’une distribution de courant contrôlée même
dans les baies existantes, le module complémentaire offre la possibilité d’intégrer un
module intelligent à un système existant. Le
temps nécessaire pour l’installation et les
coûts engendrés sont fortement réduits par le
système enfichable.
Mesure intégrée : du courant, de la puissance
réelle, de la tension, de la fréquence, cos φ
angulaire et de l’énergie.
Toutes les valeurs peuvent être consultées sur
l’écran LC éclairé intégré.
Autres modèles disponibles sur demande !
Désignation
400V / 16A
400V / 32A
Raccord mm
Connecteur CEE
Connecteur CEE
N° de comm.
591-920-47
591-920-48
95
235 • apra power system Onduleurs 19"
www.apra-norm.fr
Line Interactive 19" VI-SS-211 ; 700,
1000, 1500, 2000, 3200 VA
L’apra power system Line Interactive VI-SS211 est un onduleur interactif d’avenir, protégeant les consommateurs sensibles contre les
pannes de courant, courants de pointe et
autres perturbations. Cet appareil convient
parfaitement aux ordinateurs, installations de
télécommunication et autres systèmes informatiques. Sa forme compacte et résistante
offre également plus de sécurité et de flexibilité au niveau des possibilités d’utilisation.
• Classification UPS VI-SS-211 selon
IEC 62040-3
• Technologie « Line Interactive »
• Commande par micro-processeur
• Sortie sinusoïdale
• Capteur de température
• Détection automatique de la fréquence
• RS-232, contacts de signalisation et SNMP
via adaptateur
• Logiciel de gestion pour Windows ‘95, ‘98,
2000, 2003 Server, NT, XP, Novell, Unix
• Garantie de 36 mois
Gestion logicielle
L’interface RS22 de la MT, associée au logiciel
de gestion UPS fourni, offre de nombreuses
possibilités de communication, de la mise
à l’arrêt au diagnostic UPS.
Le logiciel PowershutPlus prend la forme
d’une application Client / Serveur pour les
réseaux hétérogènes et les ordinateurs locaux.
Celui-ci tourne sous Windows
5/98/2000/2003 Server/NT, Novell, Linux et
tous les dérivés courants d’Unix. Il comporte
également un agent SNMP sous Windows NT
et Novell.
Des clients RCCMD disponibles en option
permettent également la mise à l’arrêt de
tous les serveurs se trouvant dans le réseau
(Multiserver-Shutdown).
Le logiciel affiche toutes les données UPS
importantes telles que l’état de la batterie, la
température, l’état du réseau de courant, etc.
dans un graphique clair. Les éventuelles
défaillances peuvent être transmises confortablement par e-mail, téléphone portable ou
fax.
Des onduleurs plus puissants sont disponibles sur demande.
96
apra power system Onduleurs 19" • 235
www.apra-norm.fr
Type
MT 700 RM
MT 1000 RM
MT 1500 RM
MT 2000 RM
MT 3200 RM
Puissance VA / Watt
700/400
1000/670
1500/950
2000/1200
3200/2000
Courant (230 V)
2,6 A
4,3 A
6A
7,8 A
13,9 A
Raccords
2 × prise Schuko
2 × prise Schuko
2 × prise Schuko
2 × prise Schuko
8× IEC-C13
Paramètres
Sortie
Tension de sortie
230 V ± 2,6 %
Fréquence
50/60 Hz ± 0,1% automatique
Forme de tension
Sinusoïdal
Entrée
Tension
171-278 VAC (230 VAC)
Fréquence
50 Hz (47,5-52,5) / 60 Hz (57-63) automatique
Boost (+ 13%)
Oui
Buck (- 13%)
Oui
Batteries
Autonomie à charge nominale
8 min
10 min
10 min
10 min
8 min
Tension DC
24 VDC
36 VDC
48 VDC
60 VDC
96 VDC
Equipement
7 Ah-12 V
Type
Piles plomb/fibre encapsulées sans entretien
Temps de chargement
8-10 heures à 90 %
Test
Automatique ou manuel au moyen d’une touche
Rendement AC-AC
> 95 %
Démarrage de la batterie
Oui
Redémarrage automatique
Oui
Surcharge
110 % pendant 10 secondes
Niveau de bruit
< 40 dB(A) à 1 m de distance (en fonction de la charge et de la
Affichages
température)
LED (statut UPS)
Alarme acoustique
Line, On Bat, On A VR, Bat Weak, Fault, Overload, Load-Level
Protection
Oui
Surtension
Protection contre la foudre
Oui
CEM / LVD
ANSI / IEEE587 Cat A
Contrôles
EN50091-2, EN50091-1
Communication
TÜV, GS, CE
Environnement
RS232 / Optocoupleur / SNMP via adaptateur
Température
Humidité de l’air
0-40 °C (UPS sans piles)
Mécanique
0-95 % (sans condensation)
Cotes (U × P en mm)
3 U × 300
3 U × 300
3 U × 300
3 U × 360
3 U × 600
Poids
14 kg
15 kg
23 kg
30 kg
42,7 kg
N° de comm.
235-300-01
235-300-02
235-300-03
235-300-04
235-300-05
97
235 • apra power system Onduleurs 19"
www.apra-norm.fr
Convertisseur permanent en ligne 19"
VFI-SS-111 700, 1000, 1500, 2000,
3000 VA
Cet appareil est un convertisseur permanent
en ligne avec commande par microprocesseur
à dérivation électronique pour une utilisation
sensible et délicate telle que serveurs, stations
de travail, équipements de mesures ou industriels. Sa forme compacte et résistante offre
également plus de sécurité et de flexibilité au
niveau des possibilités d’utilisation.
• Classification UPS VFI-SS-211 selon
IEC 62040-3
• Commande par micro-processeur
• Sortie sinusoïdale
• Détection automatique de la fréquence
• Gestion intelligente des piles
• RS-232, contacts de signalisation et SNMP
via adaptateur
• Logiciel de gestion pour Windows ‘95, ‘98,
2000, 2003 Server, NT, XP, Novell, Unix
• Capteur de température
• Formation réduite de bruits
• Garantie de 36 mois
Gestion logicielle
L’interface RS22 de la MH, associée au logiciel
de gestion UPS fourni, offre de nombreuses
possibilités de communication, de la mise
à l’arrêt au diagnostic UPS.
Le logiciel PowershutPlus prend la forme
d’une application Client / Serveur pour les
réseaux hétérogènes et les ordinateurs locaux.
Celui-ci tourne sous Windows
5/98/2000/2003 Server/NT, Novell, Linux et
tous les dérivés courants d’Unix. Il comporte
également un agent SNMP sous Windows NT
et Novell.
Des clients RCCMD disponibles en option
permettent également la mise à l’arrêt de
tous les serveurs se trouvant dans le réseau
(Multiserver-Shutdown).
Le logiciel affiche toutes les données UPS
importantes telles que l’état de la batterie, la
température, l’état du réseau de courant, etc.
dans un graphique clair. Les éventuelles
défaillances peuvent être transmises confortablement par e-mail, téléphone portable ou
fax.
Des onduleurs plus puissants sont disponibles sur demande.
98
apra power system Onduleurs 19" • 235
www.apra-norm.fr
Type
MHD 700 RM
MHD 1000 RM
MHD 1500 RM
MHD 2000 RM
MHD 3000 RM
Puissance VA / Watt
700/490
1000/700
1500/975
2000/1400
3000/2100
Courant (230 V)
3,0 A
4,3 A
6A
8,7 A
13 A
Raccords
2 × prise Schuko
2 × prise Schuko
2 × prise Schuko
2 × prise Schuko
2 × prise Schuko
Paramètres
Sortie
Tension de sortie
230 V ± 2 %
Fréquence
50/60 Hz ± 0,1 % automatique
Forme de tension
Sinusoïdal
Entrée
Tension
160-275 VAC (230 VAC)
Fréquence
45-65 Hz
Batteries
Autonomie à charge nominale
10 min
10 min
6 min
10 min
10 min
Tension DC
24 VDC
36 VDC
36 VDC
72 VDC
96 VDC
Equipement
7 A h-12 V
7 Ah-12 V
9,5 Ah-12 V
7 Ah-12 V
7 Ah-12 V
Type
Piles plomb/fibre encapsulées sans entretien
Temps de chargement
8-10 heures à 90 %
Test
Automatique ou manuel au moyen d’une touche
PFC
Oui
Rendement DC-AC
> 90 %
Démarrage de la batterie
Oui
Redémarrage automatique
Oui
Surcharge
110 % pendant 10-25 secondes
Niveau de bruit
< 40 dB(A) à 1 m de distance (en fonction de la charge et de la tempé-
Affichages
rature)
LED (statut UPS)
LED (charge)
LINE; BYPASS; INV; FAULT; BAT-LEVEL; LOAD-LEVEL;
Alarme acoustique
BAT. (MH2000/3000)
Protection
20 %, 50 %, 100 %, OVERLOAD
Surtension
Protection contre la foudre
Oui
CEM / LVD
ANSI / IEEE587 Cat A
Contrôles
EN50091-2, EN50091-1
Communication
TÜV, GS, CE
Environnement
RS232 / Optocoupleur / SNMP via adaptateur
Température
Humidité de l’air
0-40 ° C (UPS sans piles)
Mécanique
0-95 % (sans condensation)
Cotes (U × P en mm)
2 U × 390
2 U × 390
2 U × 410
2 × 2 U × 480
2 × 2 U × 480
Poids
16,4 kg
19,3 kg
19,3 kg
15,4 + 25,4 kg
15,5 + 31 kg
N° de comm.
235-300-06
235-300-07
235-300-08
235-300-09
235-300-10
99
Service
www.apra-norm.fr
La combinaison personnalisée de nos
différents produits fera votre succès !
N’hésitez pas à nous appeler !
Nous nous ferons un plaisir de vous conseiller !
La
lig
n e d i re c t e
Tél.: +33 (0)
3 88 93 96 96
s de
e
m
è
t
s
Sy
ent
m
e
s
s
i
d
i
refro
Systèm
es de b
aies
Distribution de
courant
100
8_schrankueberwachung_frz_Layout 1 18.09.13 09:59 Seite 101
Système
Baies
19"de
TiRAX
baies 19" TiRAX
à partir
partir de la
page
de
la page 3
à partir
de la page
31
Bâti ouvert 19"
à partir
de la page
43
à partir
de la page
53
à partir
de la page
63
à partir
de la page
77
à partir
de la page
85
à partir
de la page101
Gestion des câbles
à partir
de la page 105
Poste de travail
à partir
de la page 109
Accessoires /
à partir
de la page 123
101
235 • Contrôle et verrouillage des baies via le réseau
www.apra-norm.fr
AGENT E
Ce système de verrouillage se compose d’une
combinaison de poignées pivotantes AGENT E
et de TAGs (émetteurs manuels).
L’ouverture de l’AGENT E se fait au moyen
d’un TAG de l’utilisateur-type. Seuls les User
TAGs autorisés peuvent ouvrir les poignées
pivotantes.
La touche du TAG permet d’allumer les diodes
électroluminescentes.
Le rayon lumineux doit être orienté sur la cellule photoélectrique de la poignée pivotante.
La lumière des diodes est modulée à plusieurs
reprises ; chaque TAG dispose d’une identification individuelle. Il existe également des Master TAGs (identifiable à leur touche rouge) ;
ceux-ci permettent de définir les droits d’accès des différents User TAGs aux différentes
poignées pivotantes.
• Montage sans fil sur la baie (« plug & play »,
alimentation en courant au moyen d’une pile)
• Ajout aisé sur les baies existantes
• Montage possible sans le moindre problème
dans presque tous les gabarits de perçage
pour poignée courants
• Configuration aisée du TAG (émetteur
manuel) directement sur la poignée pivotante concernée
• Max. 32 User TAGs et jusqu’à 5
Master TAGs par poignée pivotante
• Alimentation de secours via l’ interface USB
possible en cas de panne de l’alimentation
en courant
• Aucun logiciel nécessaire
• Piles fournies
User TAG et Master TAG
Alimentation de secours
via USB - USB Micro B
Egalement disponible dans une version radio (administration centrale via Access-Point)
102
Remplacement des piles
Désignation
Poignée AGENT E
Master TAG
User TAG
N° de comm.
235-100-24
235-100-14
235-100-23
Contrôle et verrouillage des baies via le réseau • 235
www.apra-norm.fr
Forme « Box »
Contrôle et verrouillage
des baies via le réseau
Module de communication
1
• Structure modulaire du système via
CAN-BUS
• Lignes de raccordement entre les modules
(BUS) jusqu’à 1000 mètres
• Toutes les activités peuvent être suivies et
commandées en ligne via
Ethernet ou SNMP.
• Un module de communication permet de
gérer jusqu’à 100 modules d’extension.
• Logiciel fourni gratuitement
Matériau :
Module « Poignée »
Finition :
RAL 7035 Gris clair
2 Bloc d’alimentation
1 Unité de base
32 mm × 135 mm × 229 mm
10 Base-T Ethernet,
TCP/IP
Module de
communication
235-100-41
Câble modem neutre
3 235-100-48
RS 232
Alimentation
2 235-100-49
CAN BUS
Module
sondes
Module
poignée
Module de
paramétrage
de point de
verrouillage
Sondes Acteurs
1à4
1à4
Poignées
1à8
Points de
verrouillage
1à8
Module de communication
N° de comm.
235-100-41
• 12V/DC 500 mA
N° de comm.
235-100-49
Module pour extension
pour 8 poignées (Box)
pour 2 poignées (Box)
Ce module permet de commander jusqu’à 8 systèmes
de poignées avec un élément magnétique déclencheur et de consulter 8 contacts de poignée. L’énergie nécessaire pour l’ouverture des systèmes de verrouillage spontanés est fourni par un dispositif de
préparation de tension spécial intégré au module.
Ce module permet de commander jusqu’à 2 systèmes de poignées avec un élément magnétique
déclencheur et de consulter 2 contacts de poignée.
L’énergie nécessaire pour l’ouverture des systèmes
de verrouillage spontanés est fourni par un dispositif de préparation de tension spécial intégré au
module.
N° de comm.
235-100-52
N° de comm.
235-100-43
Différentes limites peuvent être programmées pour
chaque capteur ; les sorties de relais permettent
ensuite de déclencher les
contre-mesures ou fonctions d’alarme souhaitées.
Module de commande pour 8 systèmes
de verrouillage à un point (Box)
Module de commande pour 2 systèmes
de verrouillage à un point (Box)
Ce module permet de commander jusqu’à 8 systèmes
de verrouillage à un point et de consulter 8 contacts
d’état.
Ce module permet de commander jusqu’à 2 systèmes de verrouillage à un point et de consulter
2 contacts d’état.
N° de comm.
235-100-42
N° de comm.
235-100-53
N° de comm.
235-100-54
Module de détection (Box)
Ce module est prévu pour l’enregistrement et l’évaluation de différentes conditions environnementales telles que la température, l’humidité, les
vibrations, etc. Jusqu’à 4 capteurs peuvent être raccordés aux entrées analogiques.
Les 4 sorties de relais peuvent être
déclenchées en fonction des valeurs d’entrée des
capteurs.
103
235 • Contrôle et verrouillage des baies via le réseau
www.apra-norm.fr
Capteurs et modules de commande pour système 19" et Box
Unité de commande à clavier avec
connecteur RJ11
• Sert à sélectionner une porte du système et
à l’ouvrir au moyen d’un code d’accès.
N° de comm.
235-100-76
Module pour système de verrouillage
avec contact de travail pour montage
pivotant
• Elément magnétique prévu pour être
monté dans les systèmes de poignées
• La poignée est ouverte et son état (ouvert
ou fermé) est communiqué.
Longueur des câbles standard : 3 m
N° de comm.
235-100-78
Verrouillage à un point avec contact
de travail
• Pour des utilisations individuelles dans
presque tous les coffrets
• La porte est déverrouillée et son état
(ouvert ou fermé) est communiqué.
N° de comm.
235-100-80
Contacteur de porte plat
Capteur climatique
Capteur de température
• L’état des portes peut être contrôlé.
• Mesure l’humidité et la température
ambiantes.
• Plage de mesure – Humidité :
0-100 % d’humidité relative
• Plage de mesure – Température :
−20 °C à +80 °C
• Plage de mesure – Température :
−50 °C à +150 °C
N° de comm.
235-100-82
N° de comm.
235-100-86
Détecteur de fumées, optique
N° de comm.
235-100-87
3 Câble zéro modem
• Homologation VdS G29219
N° de comm.
235-100-84
104
• Câble de données pour la configuration du
système
N° de comm.
235-100-48
9_kabelmanagement_frz_Layout 1 18.09.13 10:01 Seite 105
Système
Baies
19"de
TiRAX
baies 19" TiRAX
à partir
partir de la
page
de
la page 3
à partir
de la page
31
Bâti ouvert 19"
à partir
de la page
43
à partir
de la page
53
à partir
de la page
63
à partir
de la page
77
à partir
de la page
85
à partir
de la page 101
Gestion des câbles
à partir
de la page105
Poste de travail
à partir
de la page 109
Accessoires /
à partir
de la page 123
105
Gestion des câbles
www.apra-norm.fr
Rail serre-câbles « universel »
• Avec barrette serre-câbles intégrée
• Maintien des câbles possible au moyen de
serre-câbles ou de colliers
• Chromatation incolore pour les contacts
entre l’écran de câble et le potentiel zéro
L1/L2
Matériau : aluminium, chromaté
Contenu de la livraison : matériel de montage compris
Exemple de montage
Version
L1 (520 mm)
L2 (720 mm)
N° de comm.
318-121-10
318-121-11
25
Colliers en étrier
• Pour la fixation des câbles au rail serrecâbles « universel »
non compatibles 19"
• Fixation « Back to back »
Taille pour câble de ∅ mm N° de comm.
640-132
8-12
640-133
12-16
640-134
16-22
640-134-10
28-34
Support pour ruban auto-agrippant
« universel »
• Support pour ruban auto-agrippant servant
au rangement de ruban auto-agrippant
jusqu’à l = 20 mm
N° de comm. (jeu)
671-122-04
N° de comm. (jeu)
583-001-08
Jeu d’étriers de câbles « universels »
• A clipser au montant 19" standard
Illustration d’un montage sur montant 19"
a
Vue : avant
106
Vue : arrière avec bec de verrouillage
a
N° de comm. (jeu)
640-030-35
Gestion des câbles
www.apra-norm.fr
Panneau de guidage de câbles 19"
avec étrier métallique, 1 U / 2 U
Panneau pour passage de câbles 19"
avec étrier en plastique, 1 U
Panneau de rangement 19"
en plastique, 1 U
P
P
Finition : peint / chromé
RAL 7035 Gris clair
Matériau : tôle d’acier / métal
44/88 × 482,6 × 90/130 mm
complet, avec matériel de montage
U
1
2
RAL 7035
213-145-25
213-145-28
RAL 9005
213-145-26
213-145-29
1 U, avec ruban auto-agrippant
• Etrier : étroit
Finition :
RAL 7035 Gris clair
44 × 482,6 × 60 mm
U
1
RAL 7035
213-145-00
• Economie de poids par rapport aux bandeaux en métal traditionnels
• Classe de protection incendie selon UL94 V-0
Finition : noir (similaire à RAL 9005)
Matériau : plastique (polyamide)
44 × 482,6 × 60 mm
RAL 9005
213-145-30
Panneau de guidage de câbles 19"
avec bandeau, 1 U / 2 U
N° de comm.
213-145-80
Guidage de câbles 19", 1 U,
avec brosses et peigne de décharge
de traction
Vue de l’avant
L
H
P
câbles dans le plan 19", avec fixation au
moyen de ruban auto-agrippant
Finition :
RAL 7035 Gris clair
44 × 482,6 × 90 mm
complet, avec 3 rubans auto-agrippant et
matériel de montage
U
1
RAL 7035
213-161-00
RAL 9005
213-161-10
• Pour un rangement propre et dissimulé des
• Avec possibilités d’ajustage
• Bandeau avant amovible
Finition :
RAL 7035 Gris clair
44/88 × 482,6 × 100 mm
U
1
2
RAL 7035
213-145-65
213-145-68
RAL 9005
213-145-95
213-145-98
• Pour le passage de câbles
• Avec brosses et décharge de traction
Finition :
RAL 7035 Gris clair
44 × 482,6 × 27 mm
complet, avec brosses et matériel de montage
U
1
RAL 7035
213-146-00
RAL 9005
213-146-10
107
Gestion des câbles
www.apra-norm.fr
Etrier de câbles en métal
Revêtement de câbles
H
L
P
• Pour la fixation verticale des câbles au cadre
19" (pour les baies de 800 mm de large)
Modèle
Taille 1
Taille 2
Taille 3
44 × 85 × 23
66 × 125 × 23
88 × 125 × 23
N° de comm. (jeu)
640-036-11
640-036-12
640-036-13
Porte-câbles « Easyfix »
• Support rapide, propre et délicat pour le câblage
vertical des baies
• Idéal pour les fibres optiques
N° de comm.
640-036-15
108
• Pour le guidage vertical des câbles dans les
baies
• Possibilité de fixation pour étriers de câbles
des tailles 1, 2 et 3
• Trois faisceaux de câbles peuvent être guidés séparément, p.ex. les câbles d’alimentation, les câbles patch et les fibres optiques.
Finition : RAL 9005 Noir foncé
Dimensions (H × L) : 2 m × 250 mm
N° de comm.
318-101-26
10_arbeitsplatz_frz_Layout 1 26.09.13 14:02 Seite 109
Système
Baies
19"de
TiRAX
baies 19 TiRAX
à partir
partir de la
page
de
la page 3
à partir
de la page
31
Bâti ouvert 19"
à partir
de la page
43
à partir
de la page
53
à partir
de la page
63
à partir
de la page
77
à partir
de la page
85
à partir
de la page 101
Gestion des câbles
à partir
de la page 105
Poste de travail
à partir
de la page109
Accessoires /
à partir
de la page 123
Vous trouverez d’autres produits du groupe apra
à l’adresse www.apra-norm.fr
109
Système pour poste de travail
www.apra-norm.fr
Poste de travail debout
LAN-Office
• Ergonomie des postes de travail
• Gestion optimisée des câbles
• Modules 19" en option
• Configurations individuelles possibles
• Extension possible selon les besoins
Baie sous table « silent »
Page 120
110
Baie pour ordinateur
Page 117
• Design élégant
• Surface de travail de 712 × 800 mm
• Passage de câbles à l’arrière
• Egalement disponible comme répartiteur
19" sur socle
Page 118
• Caractéristiques pratiques
• Structure intérieure flexible (p.ex. élément 19")
Systèmes de postes de travail et boîtiers adaptés
aux besoins des clients
Page 122
• Nous développons le système des poste de travail idéalement adapté à vos besoins sur base de
vos exigences
• ou le fabriquons sur base de schémas existants.
Système de postes de travail LAN-Office • 585
www.apra-norm.fr
Etagères polyvalentes
Ergonomie des postes de travail
Les étagères du système de postes de travail
LAN-Office peuvent être utilisées de manière
polyvalente :
• pour la pose horizontale,
• comme étagère inclinée,
• comme surface d’installation pour les
appareils, tels que les tours de PC, etc.
Exemple de configuration – Couleur standard
Propriétés
Système de postes de travail LAN-Office
LAN-Office – Une gamme convaincante de produits garantissant l’ergonomie des postes
de travail et proposant des solutions individuelles pour vos exigences spécifiques.
• Passage de câbles intégré
• Modules 19" en option
• Nombreux accessoires
• Extensible sans aucune limite
Matériau :
Bâti : tôle d’acier
Plateau de table : panneau d’agglomérés
« E1 » avec revêtement plastique HPL
Finition :
Plateau de table et étagères :
RAL 7035 Gris clair
Montants verticaux :
RAL 7037 Gris poussière
Gestion
optimisée des câbles
Composants
complémentaires bien
pensés
Modules 19"
Accès direct par l’arrière,
invisible de l’avant
Tiroir à clavier escamotable,
et bien plus encore …
Permet le montage
d’éléments 19"
Livraison :
non monté, avec instructions de montage
111
585 • Système de postes de travail LAN-Office
www.apra-norm.fr
Configuration individuelle – Configurez votre propre système de postes de travail !
56
77
45
280
50
220
00
/11
715
5
0
110
860
/
715
860
111
0
110
1100
1800
33
81
730
2
5
99
54
14
112
11
15
www.apra-norm.fr
Choisissez point par point les composants que vous désirez pour votre système LAN-Office :
Pos.
1
2
3
4
5
6
7
513
00)
14
40-
8
9
10
(8
400
380
11
800
12
13
715
14
15
16
800
22
Bâti de base
Bâti juxtaposé
Bâti d’angle
Armoire de bureau / Classeur
Etagères
Etagères pour bâti d’angle
Elément de finition
pour rayonnage
Pieds
Support pour étagère
Chemin de câbles sous le
plateau de table (fourni)
Chemin de câbles
à suspendre (fourni)
Support pour clavier
à suspendre
Elément de fixation
télescopique pour plafond
Tiroir pour clavier
Module 19" pour 4 U
Glissières pour
module 19"
114
114
115
115
116
116
116
116
116
116
116
116
116
116
2300
42
126
DésignationPage
Finition :
Plateau de table, étagères,
portes enfichables et tôles de
recouvrement / fond :
RAL 7035 Gris clair.
Montants verticaux :
RAL 7037 Gris poussière
Livraison :
non monté, avec instructions de montage
16
113
www.apra-norm.fr
1 Bâti de base LAN-Office
3
1
2
Pos.
Qt.
Désignation
1
2
2
1
3
2
4
1
5
1
6
1
7
1
Montants verticaux avec pieds
Plateau de table, profondeur
de 800 mm
Etagères, profondeur
de 400 mm
Etagère inférieure
montée à la verticale
plateau de table (non ill.)
Chemin de câbles à suspendre
(non ill.)
Références
4
200
/1
815
W=
Dimensions
(H × L × P) mm
1800 × 1200 × 800
1800 × 815 × 800
N° de comm.
585-001-50
585-002-50
2 Bâti juxtaposé LAN-Office
3
1
Pos.
Qt.
Désignation
1
2
1
1
3
2
4
1
5
1
6
1
Montant vertical avec pied
Plateau de table, profondeur
de 800 mm
Etagères, profondeur
de 400 mm
Etagère inférieure
montée à la verticale
Chemin de câbles sous
le plateau de table (non ill.)
Chemin de câbles à suspendre
(non ill.)
7
1
2
Références
4
50
7
11
65/
W=
114
Dimensions
(H × L × P) mm
1800 × 1150 × 800
1800 × 765 × 800
N° de comm.
585-003-50
585-004-50
www.apra-norm.fr
3 Bâti d’angle LAN-Office
Pos.
Qt.
Désignation
1
2
3
4
1
2
1
1
5
1
Montant vertical avec pied
Etagères pour bâti d’angle
Plateau de table d’angle
plateau de table d’angle (non ill.)
2
3
1
Références
Dimensions H
mm
1800
N° de comm.
585-005-50
4 Armoire de bureau / Classeur
Pos.
Qt.
Désignation
1
1
2
3
3
1
4
5
6
5
4
1
Bâti avec tôle de
recouvrement / fond
Portes enfichables
Porte avant en deux parties,
avec loqueteau magnétique
Etagères réglables en hauteur
Pieds réglables
3
4
2
Références
Dimensions
(H × L × P) mm
2300 × 800 × 380
N° de comm.
316-585-50
1
5
115
www.apra-norm.fr
Accessoires
5 Etagère
7 Elément de finition pour
6 Etagère pour bâti d’angle
rayonnage
1115
280
550
• Montage possible avec différentes inclinaisons
• Recouvrement vertical de la zone des pieds
possible
Désignation
mm
pour L = 1200 / 1150
pour L = 815 / 765
50
220
170
Finition :
RAL 7035 Gris clair
• Permet de rallonger les montants verticaux.
Finition : RAL 7037 Gris poussière
N° de comm.
585-001-10
585-002-10
8 Pieds pour L = 1200 mm
N° de comm.
585-001-16
13 Elément de fixation télescopique
N° de comm.
585-005-10
9 Support pour étagère
• 2 pièces requises par étagère
585-001-14
14 Tiroir pour clavier
N° de comm.
585-001-57
12 Support pour clavier à suspendre
N° de comm.
585-001-12
15 Module 19" pour 4 U
pour plafond
585-002-12
• Permet de stabiliser le bâti LAN-Office au
plafond de la pièce.
• L’élément de fixation pour plafond est télescopique et peut être réglé de 840 à
1400 mm (hauteur max. de la pièce :
3200 mm).
585-001-35
116
• Pour montage sous table
• Support pour souris intégré
16 Glissières pour module 19"
Désignation
Sans clavier
Avec clavier
N° de comm.
202-870-70
202-870-80
• Deux modules 19" 15 requis
585-002-14
Poste de travail debout 19" / Répartiteur sur socle 19" • 316
www.apra-norm.fr
Poste de travail debout 19" /
Répartiteur sur socle 19"
•A Poste de travail debout 19"
avec plateau de table en bois
Surface de travail du plateau de table
(L × P = 712 mm × 800 mm)
•B Répartiteur sur socle 19"
avec tôle de recouvrement d’une pièce
en tôle d’acier
• Bâti en aluminium démontable
• Porte vitrée teintée à l’avant avec fermeture
de porte à levier pivotant
(logement d’un barillet profilé possible)
• Plan 19" de 19 U, avant et arrière
• 4 traverses pour le réglage en profondeur
des niveaux 19"
• Passage de câbles à l’arrière, avec brosse.
Installation en haut permettant le passage
des câbles de l’écran et du clavier
(cf. ill. 2). Installation en bas sur le répartiteur sur socle 19" pour le passage des
câbles.
• Pieds réglables pour l’alignement du poste
de travail
Finition :
Eléments de revêtement / Plateau de table :
RAL 7035 Gris clair
Livraison : complètement monté
Poste de travail debout 19"
Pos. Qt. Dèsignation
1
1 Bâti en aluminium démontable
2
1 Porte vitrée teinte avec
fermeture à levier pivotant
3
3 Portes enfichables (arrière /
latérales)
4
4 Montants 19 U
5
4 Traverses de profondeur
6
1 Tôle de fond en deux parties
7
1 Plateau de table (uniquement
pour les postes de travail
debout 19")
Tôle de couverture (uniquement
pour les répartiteurs sur socle
19")
8
1 Passage de câbles au dos, avec
joint à brosse
Installation en haut (pour les
postes de travail debout 19")
Installation en bas (pour les
répartiteurs sur socle 19")
9
4 Pieds réglables
10
1 Kit de mise à la terre (uniquement pour les répartiteurs sur
socle 19")
11
1
Jeu de vis 19" M5 (50 pièces)
ill. 2 – Passage de câbles au dos.
Installation en haut (poste de travail debout 19")
Références
Désignation
A Poste de travail debout 19"
B Répartiteur sur socle 19"
mm
1100 × 712 × 800
1100 × 650 × 800
N° de comm.
316-900-20
316-901-61
117
318 • Baie pour ordinateur
www.apra-norm.fr
Baie pour ordinateur TiRAX
P
nI
Exemples de design
54
P ro
t ecti
o
• Offre la possibilité d’installer un poste de
travail informatique fiable, accueillant et
attrayant, même dans des conditions
ambiantes difficiles, p.ex. dans l’industrie.
• Système de refroidissement propre intégré
• Permet l’installation de composants 19" ou
l’utilisation comme solution « Tour5»
complète.
• Le passage des câbles se fait, de série, par le
bas, mais est également possible par le haut
ou les côtés.
• Tôle de fond en trois parties avec passage
de câbles en caoutchouc cellulaire
• Un barillet profilé ferme la tablette rabattable pour clavier.
• Portes avec fermeture de porte à levier
pivotant (dissimulée) pour barillet profilé
IP
Caractéristiques adaptées à la pratique pour plus de confort sur le lieu de travail
1
4
3
Pos.
Qt.
1
2
1
1
3
1
4
5
2
(1)
2
(1)
• Les stylos, calculatrices, etc. peuvent aisément être rangés dans le compartiment
rabattable de la baie pour ordinateur TiRAX.
• Des compartiments de rangement intégrés
1 et un support rabattable pour souris 2
assurent le maintien de l’ordre.
• Le support en mousse spécialement 3
adapté pour les mains permet une
utilisation ergonomique du clavier.
• Un support multifonctions 4 pour blocnotes, dossiers, téléphone, etc. peut être
monté à la hauteur souhaitée dans la baie
et réglée avec l’inclinaison souhaitée.
• Un porte-tasse pratique est également
fourni de série.
6
7
8
1
1
1
Désignation
Bâti
Face avant en trois parties :
porte vitrée, unité de
commande, porte pleine.
Porte arrière avec fermeture
à levier pivotant
Parois latérales
Tôle de fond en deux parties
(pour P = 600 mm)
Tôle de fond en trois parties
(pour P = 800 mm)
Tôle de couverture amovible
Kit de mise à la terre monté
Socle, H = 100 mm
Références
(1800 + 100) × 600 × 600
(1800 + 100) × 600 × 800
118
N° de comm.
318-202-65
318-202-85
Baie pour ordinateur
• 318
www.apra-norm.fr
Finition :
RAL 7035 Gris clair
480
(10HE)
Matériau :
tôle d’acier galvanisée
IP 54
340
H=1800
Livraison :
complètement monté
880
(19HE)
100
T=600 / 800
B=600
Dimensions – Exemple de design
Vous trouverez un grand nombre d’unités de ventilation et de climatisation au chapitre
« Système de climatisation », à partir de la page 77. C’est avec plaisir que nous
composerons le système de votre choix !
Accessoires
Jeu d’élément 19"
Support multifonctions
10 U / 19 U
• Montants 19" avec traverses de profondeur pour
montage individuel (4 pièces)
Montage derrière la porte vitrée supérieure
(10 U)
Profondeur de
N° de comm.
Désignation
la baie
(jeu)
P mm
Jeu d’élé600
318-201-81
ments
800
318-201-82
10 U
Montage derrière la porte pleine inférieure
(19 U)
Profondeur de
N° de comm.
Désignation
la baie
(jeu)
P mm
Jeu d’
600
318-201-83
éléments
800
318-201-84
19 U
• Inclinaison réglable en continu
N° de comm.
318-201-74
Vous trouverez d’autres accessoires pour votre système de postes de travail au chapitre « Système de
baies « TiRAX » » à partir de la page 3 et au chapitre « Accessoires », à partir de la page 123.
119
350 • Coffret sous table optiRACK « silent »
www.apra-norm.fr
Coffret sous table optiRACK « silent »
Disponible dans deux versions :
Version 1 – « Passif » : avec grille de ventilation (sans ventilateur, pour la ventilation
passive du coffret)
Version 2 – « Actif » :
avec ventilateur avec réglage du régime pour
la ventilation active du coffret (ventilateur :
12 V DC, 180 m3/h, 42 DB)
Dimensions extérieures (H × L × P) :
12 U (615 mm) × 550 × 600 mm
Ill. – Version 2 – « Actif »
Finition :
Coffret : RAL 7035 Gris clair
Profilés design : RAL 5014 Bleu pigeon (Autres
couleurs sur demande.)
Livraison :
monté
Désignation
Version 1 – « Passif »
Version 2 – « Actif »
Montant 19"
Glissière à accrochage rapide
Etagère 19", fixe
402
374
324
1
2
342
N° de comm.
350-001-60
350-001-61
2/3 U
65
443
3
• Avec désignation des unités
• Hauteur : 12 U
N° de comm.
316-120-12
120
• A accrocher aux montants 19’’
• Deux plans 19" sont requis.
316-544-00
• Ventilé
• Hauteur : 2 U
N° de comm.
315-810-20
350
www.apra-norm.fr
La
lig
Tél.: +33 (0)
3 88 93 96 96
n e d i re c t e
❏
❏
Au sein du groupe apra, nous accordons une attention toute particulière aux solutions individuelles et flexibles. Nos
coffrets et systèmes de baies 19" sont assemblés avec les composants tels que des systèmes d’alimentation / distribution de
courant, et climatiseurs demandés par les clients, puis pré-câblés avant la livraison en fonction de leurs besoins. Nous
pouvons ainsi répondre aux demandes des clients les plus exigeants.
Vous trouverez différents blocs multiprises et d’autres éléments d’alimentation en courant au chapitre
« Distribution de courant », à partir de la page 85.
Vous trouverez des solutions de passage câbles adéquates,
telles que des étriers de câbles, baies de connexion, etc. au
chapitre « Gestion des câbles », à partir de la page 105.
121
Systèmes de postes de travail spécifiques
www.apra-norm.fr
Bancs de test
• Nés de la collaboration avec un designer externe
• Sur roulettes
… de la planification au produit fini :
nous nous chargeons de tout !
122
11_zubehoer_frz_Layout 1 26.09.13 14:15 Seite 123
Système
Baies
19"de
TiRAX
baies 19" TiRAX
à partir
partir de
de la
page
la
page
3
à partir de
la page
31
Bâti ouvert 19"
à partir de
la page
43
à partir de
la page
53
à partir de
la page
63
à partir de
la page
77
à partir de
la page
85
à partir de
la page 101
Gestion des câbles
à partir de
la page 105
Poste de travail
à partir de
la page 109
Accessoires /
à partir de
la page 123
Vous trouverez d’autres produits du groupe apra
à l’adresse www.apra-norm.fr
123
Accessoires
www.apra-norm.fr
Etagère 19", 1 U
« Montage fixe »
Etagère 19" pour 2/3 U
Etagère 19", 1,5 U
« Extensible »
66,5
44
445
19”
5
44 780
5
44
• Montage fixe
VARIplain
• Télescopique : 445 - 780 mm (voir graphique)
au trou oblong ouvert dans la face avant 19’’.
Finition : RAL 7035 Gris Clair ou RAL 9005
Noir foncé
1 U (44 mm) × 19" (482,6 mm) × 445 mm 780 mm
445 mm × (445 mm-780 mm)
(charge superficielle)
U
1
RAL 7035
316-036-99
RAL 9005
316-036-69
50
5
80
046
19”
443
Noir foncé
1,5 U (66,5 mm) × 19" (482,6 mm) × 465 / 665
mm
Surface au sol (l × p) : 410 × 465 / 665
(charge superficielle)
Profondeur
465 mm
665 mm
2/3 U
RAL 7035
318-141-00
318-141-01
RAL 9005
318-141-50
318-141-51
Face 19’’ 1U, en plastique
350
• Ventilé
• Charge : env. 15 kg
Noir foncé
88 / 132 mm × 482,6 × 350 mm
Surface au sol (l × p) : 443 mm × 350 mm
montage
U
2
3
RAL 7035
315-810-20
315-810-00
RAL 9005
315-810-25
315-810-35
Face 19’’, acier peint
bl
age
sans
o
uti
RAL 7035 Gris clair
Assem
RAL 7016 Gris anthracite
ls
RAL 7035 Gris clair
• Fonction « Cloison ventilée » : possibilité très
efficace et peu onéreuse de réduire les coûts
énergétiques de votre centre de calcul
• Mise en valeur visuelle du rack grâce au
masquage des surfaces 19" libres
• Design attrayant grâce à la face avant
arrondie du bandeau
• Temps de montage réduit : le panneau plein
est simplement clipsé sur le cadre 19", sans
outil.
• Peut à tout moment être retiré et remis en
place, sans usure et sans outil.
Jeu = 10 pièces
Jeu = 136 pièces
213-156-25
213-156-40
124
• Protection contre la poussière
• Classe de protection incendie selon UL94 V-0
• Economie de poids par rapport aux bandeaux en métal traditionnels
Finition :
RAL 7035 Gris clair
Matériau : Lexan 920, classe d’incendie selon
UL94 V-0, conforme ROHS
Livraison :
Jeu = 10 pièces
Jeu = 136 pièces
RAL 7035 Gris clair
Jeu = 10 pièces
Jeu = 136 pièces
213-156-30
213-156-45
Finition :
RAL 7035 Gris clair
Matériau : tôle d’acier, 1,5 mm
1-4 U × 482,6 × 10 mm
montage
U
1
2
3
4
RAL 7035
213-156-00
213-158-00
213-159-00
213-160-00
RAL 9005
213-156-10
213-158-10
213-159-10
213-160-10
Vous trouverez des étagères pouvant être installées
dans les baies sans cadre 19" au chapitre « TiRAX »
(à partir de la page 24).
Accessoires
www.apra-norm.fr
Tiroir 19"
• Coulissant
• En option : avec serrure
• Cotes de montage 19" selon IEC 297-1
Application :
pour le rangement en toute sécurité de documents dans les baies 19" ou coffrets
443
443
Matériau :
tôle d’acier
Livraison :
monté, avec matériel de montage
11
482,6
482,6
215
215
350
350
max. 380
380
max.
Finition :
RAL 7035 Gris clair
44
414
414
3
3
Pos.
Qt.
1
1
1
2
3
1
4 1 paire
1
5
Désignation
Cadre de montage
Tiroir avec bandeau frontal
Poignée coquille noire
Rallonge simple
2
2
Références
Hauteur de montage
H mm
U
44
1
88
2
132,5
3
H × L × P mm
42 × 410 × 305
84 × 410 × 350
128 × 410 × 350
N° de comm.
Avec serrure
Sans serrure
202-219-60
202-219-50
202-219-63
202-219-53
202-219-66
202-219-56
125
Accessoires
www.apra-norm.fr
Tiroir 19" pour clavier, 2 U pour
claviers standard
• Tiroir pour clavier avec face avant rabattable
• Permet d’accueillir tous les claviers courants.
• Les claviers existants peuvent être intégrés
au rack 193, même s’ils ne sont pas compatibles 19".
• Support pour souris extensible aux dimensions généreuses. Montage à l’avant.
• La fixation se fait sur le plan 19" avant et
arrière, la distance entre le plan avant et le
plan arrière pouvant être adaptée individuellement de 445 à 845 mm.
• A partir d’une profondeur de 800 mm
Application :
utilisation comme console de saisie dans les
baies 19" ou pupitres de commande
900
Pour l’insertion, le support
pour clavier peuvent être
pivoté à 90° avec le clavier.
2 U (88 mm) × 19" (482,6 mm) × 550 mm
270
Livraison : monté
500
• Souris non fournie
• La hauteur maximale du clavier / de la souris est de
36 mm.
• Vous trouverez un tiroir pour clavier pouvant être
installé sous la table à la page 116.
Références
Désignation
Tiroir 19" pour clavier, 2 U
Désignation
Clavier allemand de type QWERTZ, USB
Clavier anglais de type QWERTY, USB
Clavier français de type AZERTY, USB
126
N° de comm.
202-868-00
433 × 170 × 30 mm
433 × 170 × 30 mm
433 × 170 × 30 mm
N° de comm.
202-870-09
202-870-14
202-870-12
Pos.
Qt.
1
2
3
4
5
6
7
1
1
1
1
2
1
1
Désignation
Capot
Tiroir
Support pour clavier rotatif
Support pour souris
Glissières télescopiques
Face avant
Accessoires
www.apra-norm.fr
Tiroir 19" pour clavier, 1 U
• Hauteur de montage réduite
• Coulissant
• Avec tapis de souris rabattable intégré
• Possibilité de monter le tapis de souris
à gauche ou à droite
• Possibilité d’utiliser des claviers jusqu’à une
largeur de 433 mm et une hauteur de 36 mm
Application :
utilisation comme console de saisie dans les
baies 19" ou pupitres de commande
449
464
Finition :
RAL 7035 Gris clair /
676,6
834,3
44 × 482,6 × 470 mm
170
371
Livraison : monté
18,5
• Souris non fournie
• La hauteur maximale du clavier / de la souris est de
36 mm.
• Nous recommandons de procéder au montage sur des
glissières.
• Vous trouverez un tiroir pour clavier pouvant être
installé sous la table à la page 116.
b
Vue du haut
Références
Pos.
1
2
3
4
5
6
Qt.
1
1
1
1
1
1
Désignation
Châssis
Tiroir
Support pour souris
Tapis de souris
Clavier
Désignation
Tiroir sans clavier
Tiroir avec clavier allemand de type QWERTZ
Tiroir avec clavier français de type AZERTY
Désignation
Clavier allemand de type QWERTZ, USB
Clavier anglais de type QWERTY, USB
Clavier français de type AZERTY, USB
N° de comm.
RAL 7035
202-870-50
202-870-00
202-870-20
N° de comm.
RAL 9005
202-870-55
-
N° de comm.
202-870-09
202-870-14
202-870-12
127
Accessoires
www.apra-norm.fr
Tiroir 19" pour clavier TFT, 1 U avec
écran 17"
Le tiroir pour clavier TFT reprend toutes les
fonctions de commande d’un moniteur
LCD 17", d’un clavier et d’un TouchPad dans
une seule unité. Le raccordement de serveurs,
d’ordinateurs ou de commutateurs KVM se
fait au moyen d’un câble d’adaptation avec
interface PS/2 ou USB.
• Conçu comme un composant 19" : extensible au moyen de rails télescopiques de qualité
• Avec écran 17" DDC 2 d’une résolution
max. de 1280 × 1024
• Clavier avec bloc numérique séparé et
TouchPad (PS/2)
• Alimentation en courant 230 V / 50 Hz,
commutation à 120 V / 60 Hz possible
Finition : noir
instructions d’utilisation et bloc d’alimentation compris
N° de comm.
202-869-17
Illustration similaire
Tiroir 19" pour clavier TFT, 1 U avec
écran 17" et commutateur KVM
• Comme plus haut, mais avec commutateur
KVM pour la commande de 8 ou 16 serveurs
• Résolution : 1280 × 1024
Finition : noir
instructions d’utilisation et bloc d’alimentation compris
Désignation
8x
16x
Vue de derrière : tiroir TFT avec commutateur KVM
N° de comm.
202-869-19
202-869-18
Accessoires : câbles pour tiroirs pour clavier TFT
Désignation
Câble d’adaptation USB
entre le commutateur KVM et le serveur
Câble d’adaptation PS/2 entre
le commutateur KVM et le serveur
128
Longueur (m)
1,8
3,0
1,2
1,8
3,0
6,0
N° de comm.
202-869-29
202-869-30
202-869-25
202-869-26
202-869-27
202-869-28
Accessoires
www.apra-norm.fr
Mousse isolante
Baie pour serveur avec mousse
isolante collée
• Absorbe jusqu’à 10 dB/A dans les coffrets
(p.ex. bruits des ventilateurs)
• Autocollant sur une face
• Conductibilité thermique : 0,033 W/mk
(selon DIN 52612)
• Plage de température : -40 °C à +100 °C
Matériau : mousse d’ester polyuréthane
(10 mm), grise, nœuds et gaufrages, partiellement compressé (perméable à l’air)
Livraison : démonté
N° de comm. (1 m2)
671-211
Le montage de la mousse isolante peut être effectué par nos soins avant la livraison de votre baie ou coffret !
Support 19’’ 3U avec rail DIN
• Pour le montage encastré de coffrets pour
profilés chapeaux dans la plage 19"
• Avec profilé chapeau TS 35
(largeur : 425 mm) de série
• Idéal pour le montage de notre système de
coffret pour profilés chapeaux apraRail
• Passage de câbles intégré et décharge de
traction au moyen d’une barrette serrecâbles
Finition :
galvanisé ou peint, RAL 7035 Gris clair
Livraison :
non monté, avec matériel de montage
1
2
Références
93,5
132,5 (3 U)
425
482,6
1 Support 19’’ 3U avec rail DIN
443
galvanisé
205-420-00
RAL 7035
205-420-10
150
2 Capot (protection
contre les contacts)
galvanisé
205-420-20
RAL 7035
205-420-25
129
Accessoires
www.apra-norm.fr
Etriers de câbles métalliques (jeu)
Glissières courtes – pour montants
19" et cadres pivotants
H
40
P
L
• Pour la fixation verticale des câbles au cadre
19" (pour les baies de 800 mm de large)
Livraison : matériel de montage compris
15
Glissière 19" réglable en profondeur
402
374
324
00
P=
a
b
342
mm
à9
u
tj
en m
rem 0 m
Eti 30
L
65
1U
ur
ue
g
on
rt
po
up
s
de
m
5m
39
Rail d’équilibrage du potentiel
0
50
475-80
Larg
de su eur
pp
50 m ort
m
• Pour baies d’un profondeur de 600 - 900 mm
• Forme télescopique : extensible de 300 mm
ou réglable
A suspendre b
316-544-00
Glissière à profondeur variable
à
• Vissé ou accroché aux montants 19’’
A visser a
312-544
318-129
mm
u
s‘q
402
374
324
65
0
50
• Pour un seul plan 19" ou cadre pivotant
• Livraison par paire
Matériau : tôle d’acier galvanisée de 2 mm
N° de comm.
640-036-11
640-036-12
640-036-13
H × L × P mm
44 × 85 × 23
66 × 125 × 23
88 × 125 × 23
Glissière à accrochage rapide/visser
150
315-258-00
Rail d’équilibrage du potentiel 19"
• Pour tiroirs 19", indépendamment de l’écartement des niveaux 19"
• Utilisation possible dans les baies à partir
d’une profondeur de 800 mm
316-544-20
Boitier de raccordement
19”
466
• Couverte
1 kit d’équilibrage du potentiel
2 vis à tête cylindrique bombée M 5 × 12
2 écrous-cages M 5
N° de comm.
640-200-01
130
1U
• Pour montage 19" ou sur bâti
• Possibilités de raccordement : 27 × M 5
• Section du rail : 50 mm²
Matériau : tôle d’acier / cuivre
N° de comm.
640-028-00
• Utilisation comme boîte de dérivation
N° de comm.
640-059
Accessoires
www.apra-norm.fr
Affichage ou régulateur de température 19", 1 U
Porte-documents
20
230
260
• Avec affichage de température et capteur
de température
• Matériel de montage compris (sans câble
d’alimentation)
• Plage d’affichage de température :
−20 °C à 99 °C
• Plage de réglage : −20 °C à 70 °C
• Tension de service : 230 V
• Contacts de commutation libres de potentiel :
250 V, 8 A (2×)
• Raccordement : borne plate
Ventilateur, 230 V
Grille de protection en plastique
U
1
Hauteur (H) mm
44
N° de comm.
213-148-00
• Autocollant
• Résistant aux températures jusqu’à 60 °C
• Charge admissible jusqu’à 3 kg
Dimensions (L × P × H) :
235 × 260 × 27 mm
N° de comm.
640-100
Porte-CD pour porte-documents
23 0
20
210
• Débit d’air : 160 m³/h
• Câble de raccordement: Long. d’env 310 mm
• Dimensions : 119 × 119 × 38 mm
• Niveau de bruit : 40 dB (A)
• Complet, avec matériel de montage
N° de comm.
230-803
• Convient pour tous les ventilateurs présentant des dimensions L × H = 119 × 119 mm
Désignation
A visser
A clipser
N° de comm.
230-818
230-819
Filtre de sortie
N° de comm.
640-100-10
Tissu filtrant de rechange
• Pour un montage personnalisé sur les baies
standardisées ou coffrets
• Les filtres de sortie sont, de préférence,
installés dans la partie supérieure de la baise
et associés à des ventilateurs.
Contenu de la livraison : 1 filtre de sortie
complet avec tissu filtrant, sans matériel de
montage
128
128
• Peut être suspendu au porte-documents
Couleur : RAL 7035 Gris clair
N° de comm.
230-800
5
30,
N° de comm.
230-800-01
Régulateur de température 230 V
Filtre de sortie IP 54
133
148
• Convient pour les filtres de sortie de type
230-800 et 230-780
• Dimensions : 120 × 120 mm
133
124
148
ø 4,5 mm (8x)
124
• Convient pour les ventilateurs L × H =
119 × 119 mm
• La valeur IP est atteinte en cas de montage
vertical ou de montage sur la tête.
• Avec tissu filtrant et joint
• Fixation rapide : fermeture à ressort
• En option : à visser
Dimensions (L × H × P) :
148 × 148 mm × (5,5 mm + 23 mm)
N° de comm.
230-780
• Avec équerre de fixation et décharge de
traction intégrée
• Plage de réglage : 0 - 60 °C
N° de comm.
315-804
131
Accessoires
www.apra-norm.fr
Vis M5 / M6 (jeu)
Ecrous-cages M5 / M6 (jeu)
• 50 vis à tête cylindrique bombée
M5 × 12 / M6 × 16
• 50 écrous-cages M5 – 8 / M6 – 8
• 50 rondelles de calage M5 / M6 avec rebord
• 100 écrous-cages
• Epaisseur des tôles : 1,8 - 2,6 mm
Jeu de vis M5
630-991
Jeu de vis M6
630-994
Ecrous à ressort M5 (jeu)
Ecrous-cages M5
630-362
Ecrous-cages M6
630-363
Jeu de vis TiRAX
Vis à tête cylindrique bombée
M5 / M6 (jeu)
• 100 vis à tête cylindrique bombée
Désignation
M5×8
M 5 × 12
M 6 × 16
N° de comm.
630-056
630-097
630-099
Caoutchouc de protection pour
arêtes, flexible
6,5
9,5
• Peut être glissé dans les rainures profilées
du système de baies VARIrack 316
Contenu de la livraison : 50 pièces
N° de comm.
630-015-50
Contacteur de porte
• A enficher sur le pourtour du bâti de la
gamme TiRAX
• 20 écrous-cages spéciaux M6, vis à tête
cylindrique bombée M6 × 16 et rondelle U
• S’adapte de manière flexible aux différents
passages.
• Pour tôles de 1 à 2 mm d’épaisseur
• Au mètre
Matériau : caoutchouc noir
N° de comm.
630-998
N° de comm. (au mètre)
671-024
Support pour ruban auto-agrippant
« universel » (jeu)
non compatibles 19"
• Fixation back to back
Matériau : Velcro noir
• Support pour ruban auto-agrippant servant
au rangement de ruban auto-agrippant
jusqu’à l = 20 mm
IEC 947-5-1 VDE 0660
P
U i 500V IP67
AC-15 230VAC 4A
U imp 6kV
• Permet de démarrer ou d’éteindre, p.ex., les
éclairages des baies
N° de comm.
640-071-00
N° de comm.
671-122-04
N° de comm.
583-001-08
• Technologie LED économique présentant
une consommation de 5 W (intensité lumineuse correspondant à une ampoule à
incandescence de 75 W)
• Bloc d’alimentation interne avec plage de
tension étendue de 100-230 V AC
• Résistante et sans entretien
(durée de vie à 20° = 60 000 heures)
• Disponible avec interrupteur de
marche/arrêt ou détecteur de mouvement
• Fixation aimantée pour une fixation individuelle dans la baie
Eclairage LED pour baie
Les câbles de connexion doivent être commandées séparément !
Désignation
Eclairage LED pour baie avec interrupteur de marche/arrêt
Eclairage LED pour baie avec détecteur de mouvement
Câble de connexion avec prise Euro, longueur de 2,5 m
132
N° de comm.
640-143-05
640-143-06
640-143-08
www.apra-norm.fr
La
lig
Tél.: +33 (0)
3 88 93 96 96
n e d i re c t e
❏
❏
Au sein du groupe apra, nous accordons une attention toute particulière aux solutions individuelles et flexibles.
Nos coffrets et systèmes de baies 19" sont assemblés avec les composants tels que des systèmes d’alimentation /
distribution de courant, et climatiseurs demandés par les clients, puis pré-câblés avant la livraison en fonction de
leurs besoins. Nous pouvons ainsi répondre aux demandes des clients les plus exigeants.
Vous trouverez différents blocs multiprises et
d’autres éléments d’alimentation en courant au
chapitre « Distribution de courant », à partir de la page 85.
Vous trouverez des solutions de passage câbles adéquates,
telles que des étriers de câbles, baies de connexion, etc. au
chapitre « Gestion des câbles », à partir de la page 105.
133
213 • Panneaux de distribution 19" en cuivre
www.apra-norm.fr
Panneaux de distribution 19" en cuivre,
1 U, CAT.3/CAT.6
• Convient pour les transferts de données dans les
LANs haute vitesse, avec des taux de transfert
>100 Mbit/s
• Convient pour le secteur industriel selon les
normes EN 50081-2 et 50082-2
(modèles blindés uniquement)
• Raccordement des brins au moyen de raccords
à borne guillotine LSA Plus (selon EIA/TIA 568A)
• Contacts blindés de grandes dimensions pour les
modèles blindés, directement sur les circuits
imprimés au moyen des colliers de câbles fournis,
sans torsadage supplémentaire du treillis de blindage (pour les panneaux de CAT.6)
• La distance entre les bornes et les points de
contact blindés sur les circuits imprimés exclut
tout risque de court-circuit entre le treillis de
blindage et les brins de raccordement.
• Décharge de traction sur les câbles au moyen des
serre-câbles fournis, sans vis et outil de montage
spécial
• Face avant imprimée en continu
Répartiteur 19" en cuivre, CAT.6
Les composants satisfont aux exigences de la norme ISO/IEC 11801 (projet 2011) pour la classe E.
Finition :
Face avant : RAL 7035 Gris clair
Matériau :
Capot de blindage :
Références
Modèle blindé : acier inoxydable
Désignation
25x, CAT.3, non blindé
24x, CAT.6, non blindé
N° de comm.
213-504-10
213-506-25
Autres articles en fibres optiques disponibles sur demande !
Panneau Patch CAT.6, 6× / 12×
• Convient pour le logement dans un support
pour module 19" (cf. page 138) ou dans un
petit répartiteur LAN (cf. page 77)
• 6× RJ 45 (3 U / 8 UP)
ou 12× RJ 45 (3 U / 10 UP)
3U
Finition :
100
L’ill. présente un panneau 12× RJ45.
134
Désignation
N° de comm.
Tiroir pour épissures optiques 19", 1 U • 213
www.apra-norm.fr
Tiroir pour épissures optiques 19", 1 U
• Possibilité d’utilisation et de montage pour
le câblage structuré de fibres optiques
• Structure modulaire permettant de choisir
entre un tiroir fixe et un tiroir coulissant
avec différentes faces avant
• Montage des faces avant en retrait ou à
fleur du plan 19"
• Egalement disponible dans des versions préassemblées
Tiroir pour épissures
19"
44 mm × 482,6 mm × 260 mm
(fixe)
44 mm × 482,6 mm × 313 mm
(coulissant)
Pos.
Qt.
1
2
3
1
1
1
Désignation
Tiroir
Capot
Face avant
Tiroir pré-assemblé
pour épissures 19"
Exemples de configuration
Désignation
12 × ST
Tiroir pour épissures optiques 19" (fixe)
213-301-12
Tiroir pour épissures optiques 19" (coulissant) 213-311-12
24 × ST
6 × SC Duplex
(12 ports)
12 × SC Duplex
(24 ports)
12 × SC*
simplex
24 × SC*
simplex
213-301-24
213-311-24
213-302-12
213-312-12
213-302-24
213-312-24
213-303-12
213-313-12
213-303-24
213-313-24
* Ces tiroirs conviennent également pour le montage d’un élément intermédiaire E2000 Simplex. • Tiroirs pour épissures optiques également disponibles pour d’autres connecteurs !
Cassette pour épissures optiques /
Capot
Pré-assemblage pour tiroir pour épissures 19", 1U
Nous proposons évidemment également ce tiroir pré-assemblé pour épissures optiques. Vous
réalisez ainsi d’importantes économies de temps et d’argent sur les travaux de montage sur
site.
• Cassette pour épissures optiques avec
4 zones de passage de câbles / brins
• 1 zone inclinée avec 3 possibilités de serrage
pour les câbles
• Des supports pour fibres sont intégrés à
l’intérieur de la cassette pour épissures pour
des fibres de réserve.
Dim. (L × l × H) :155 mm × 92 mm × 8 mm
Matériau : ABS
Désignation
Cassette pour épissures
Capot pour cassette
pour épissures
Support de protection
pour épissure
N° de comm.
640-400-01
640-400-02
640-400-05
Références
Pos.
Désignation
1 Confection avec Pigtail
(env. 2,5 m) et accouplement
2 Montage de l’accouplement dans la
face avant
3 Rangement sûr des fibres optiques
dans le coffret
Désignation
1 × ST 50/125
1 × ST 62,5/125
1 × ST 9/125
1 × SC 50/125
1 × SC 62,5/125
1 × SC 9/125
N° de comm.
214-321-01
214-331-01
214-341-01
214-322-01
214-332-01
214-342-01
Veuillez commander le tiroir pour épissures optiques et les accessoires séparément !
Pré-assemblage signifie :
• Montage de l’accouplement sur la face avant et fixation du Pigtail
• Pose des brins en toute sécurité entre la face avant et la cassette pour épissures au moyen
d’une réserve de brin suffisante d’env. 1,5 m
• Rangement d’env. 1 m de brin supplémentaire dans la cassette pour épissures
• Rangement des fibres de couleur dans la cassette pour épissures
135
214 • Modules à fibres optiques
www.apra-norm.fr
Modules à fibres optiques
pré-assemblés
Les modules à fibres optiques (3 U, 8 UP) sont
particulièrement adaptés aux installations de
distribution professionnelles où une concentration élevée des composants est requise.
• Un logement est intégré du côté opposé à la
cassette pour épissures pour le rangement
des brins de réserve dans la tôle support.
• La face avant peut être dotée de jusqu’à
12[connecteurs ST ou SC.
• Les pigtails des brins passent de la face
avant au logement de réserve et, de là, à la
cassette pour épissures, via les passages.
• Les brins de couleur d’env. 1 m sont rangés
ici.
• Ce système garantit de nombreuses possibilités d’alimentation et de rangement dans le
logement de réserve et la cassette pour
épissures.
13 U × 8 UP × 240 mm
Pré-assemblage signifie :
Matériau / Finition :
Face avant : aluminium anodisé
Support : tôle d’acier galvanisée
• Montage de l’accouplement sur la face avant et fixation du Pigtail
• Pose des brins en toute sécurité entre la face avant et la cassette pour épissures au moyen
d’une réserve de brin suffisante d’env. 1,5 m
• Rangement d’env. 1 m de brin supplémentaire dans la cassette pour épissures
• Rangement des fibres de couleur dans la cassette pour épissures
Références
Pré-assemblé avec 4, 8 ou 12 pigtails pour fibres optiques et coupleurs ST
ST 50/125
N° de comm.
ST 62,5/125
ST 9/125
214-221-04
214-221-08
214-221-12
214-231-04
214-231-08
214-231-12
214-241-04
214-241-08
214-241-12
Equipement
4
8
12
Pos. Qt.
1
1
2
1
3
4
1
1
1
6
Pré-assemblé avec 4, 8 ou 12 pigtails pour fibres optiques et coupleurs SC
Equipement
4
8
12
5
SC 50/125
N° de comm.
SC 62,5/125
SC 9/125
214-222-04
214-222-08
214-222-12
214-232-04
214-232-08
214-232-12
214-242-04
214-242-08
214-242-12
Désignation
Face avant avec support
de vis et vis à gorge M 2.5
Tôle support avec logement de
réserve intégré
Capot pour cassette pour épissures
Assemblage pour fibres optiques
Autres connecteurs (p.ex. E2000) sur demande !
Vous trouverez un petit répartiteur adéquat au chapitre
« Systèmes de coffrets muraux » à la page 75 !
136
Modules vides pour fibres optiques • 213
www.apra-norm.fr
Modules vides pour fibres optiques
• Faces avant avec gabarit de perçage prédécoupé et impression sous anodisation
13 U × 7 UP × 240 mm ou
13 U × 8 UP × 240 mm
Matériau / Finition :
Face avant : aluminium anodisé
Tôle support : tôle d’acier galvanisée
Pos. Qt.
1
1
2
1
3
4
5
1
1
1
Références
Désignation
Face avant avec support
de vis et vis à gorge M 2.5
Tôle support avec logement de
réserve intégré
Capot pour cassette pour épissures
UP
8
8
8
7
7
7
Désignation
12 × ST
12 × SC (6 × SC-Duplex)
12 × E2000 (6 × Duplex)
12 × SC (6 × Duplex)
12 × E2000 (6 × Duplex)
12 × E2000 (SC-Simplex)
N° de comm.
213-120-10
213-120-11
213-120-12
213-120-13
213-120-14
213-120-17
Autres variantes de module sur demande !
Accessoires
Face avant pleine / divisée, 3 U
Autres accouplements pour fibres optiques disponibles sur demande !
• Pour le bouchage des plans (UP) non utilisés
du châssis
Matériau : aluminium, 2,5 mm
Finition : anodisé / chromaté
Désignation
Face pleine, 4 UP
Face pleine, 7 UP
Face pleine, 8 UP
N° de comm.
243-304-00
243-307-00
243-308-00
Exemples d’accouplement
137
213 • Technique modulaire
www.apra-norm.fr
Technique modulaire
• Système conçu pour le logement de
modules pour fibres optiques, CAT.6 et téléphone
• Convient parfaitement pour les concentrations très élevées (max. 144 ports sur 3 U ou
utilisation hybride mixte).
• A monter sur un châssis 19" pouvant accueillir jusqu’à 12 modules (de 7 UP chacun)
• Plateau 19" pour fibres optiques à visser,
1 U, pour un passage sûr des câbles
• 5 étriers de câbles à monter sur la face
avant pour le rangement horizontal des
câbles
• Unité 4 U compacte et stable
Châssis équipé avec
différents modules pour fibres
optiques
1 Châssis modulaire 19", 3 U
2 Plateau pour fibres
optiques 19", 1 U
• Largeur de montage : 84 UP
• Pour le montage de jusqu’à 12 modules
(pour module 7 UP), y compris 24 guidecartes en plastique
• pour le logement de la réserve de brins et
de câbles pouvant être introduits par les
fentes arrière. Des raccords filetés (M 20)
peuvent être installés dans ces ouvertures
pour retenir les câbles.
• Les perforations du fond garantissent la
libre circulation de l’air et le rangement
ordonné des câbles, à l’aide de serre-câbles,
p.ex.
Finition : anodisé / chromaté
Matériau : aluminium / plastique
132,5 mm × 482,6 mm × 181 mm
Pos.
1
2
3
4
5
6
7
Qt.
2
2
4
2
24
1
1
Désignation
Equerre avant
Parois latérales
Rails modulaires
Barettes filetées M 2,5
Guide-cartes
Jeu de vis M 5 × 8 (4×)
N° de comm.
213-084-00
138
Châssis équipé
de la technique modulaire
44 mm × 482,6 mm × 310 mm
Pos.
1
2
3
Qt.
2
5
1
Panneau Patch CAT.6, 6× / 12×
3U
100
ill. présente un panneau 12× RJ45.
• 6× RJ 45 (3 U / 8 UP) ou 12× RJ 45
(3 U / 10 UP)
Finition :
Désignation
Plateau pour fibres optiques
Passages de câbles
N° de comm.
213-085-00
Désignation
N° de comm.
Notes personnelles
www.apra-norm.fr
Notes importantes :
Questions destinées au service commercial
139
Gamme de produits
du groupe apra
Systèmes de baies 19"
·
·
·
·
Systèmes de tiroirs 19"
Système de baies 19" « TiRAX » (à partir de la page 3)
Système de baies 19" « NETcell » (à partir de la page 31)
Baie électronique 19‘‘ APRACK, pour banc de test
Répartiteur mural VARI 2000
(à partir de la page 63)
· Alimentations en courant (à partir de la page 85)
et climatiseurs (à partir de la page 77)
· Tiroirs 19" pour ordinateurs
· Faces avant et pleines 19"
· Tiroirs universels 19"
· Modules plats 19"
· Tiroirs 19" pour écrans,
claviers et ventilateurs
Systèmes de coffrets 19"
· Systèmes de coffrets sur table
· Coffrets 19"
Systèmes électroniques 19"
· Châssis 1-14 U, VME, Compact PCI,
Advanced TCA
· Châssis CEM
· Châssis adaptés aux demandes du client
· Cassettes, blocs enfichables, faces avant modulaires
140
Gamme de produits du groupe apra
Coffrets en plastique
Systèmes de petits répartiteurs
· Coffrets pour modems
· Petits coffrets profilés
· Pupitres
· Coffrets en plastique
personnalisables
· Techniques de fraisage, cintrage,
coulage et emboutissage
· Membranes
Coffrets encastrables
· Coffrets selon IEC 61554
· Plastique injecté
· Plastique moulé
La
lig
Coffrets d’affichage et de commande
Qu’il soit en métal ou en plastique, standard ou personnalisé,
nous vous aidons volontiers dans la définition de l’habillage
convenant le mieux à l’intégration de vos composants
électroniques. N’hésitez pas à demander nos conseils !
Tél.: +33 (0)
3 88 93 96 96
n e d i re c t e
· Terminaux TFT
· Coffrets pour techniques informatiques (p.ex. visualisation
d’informations dans les transports publics)
· Coffrets pour techniques publicitaires
141
Possibilités de production du groupe apra
www.apra-norm.fr
Production
Grâce à notre savoir-faire et à un parc de machines extrêmement modernes, nous sommes à même de développer,
produire et monter des coffrets techniques parfaits.
1. DEVELOPPEMENT
Design 3D
Construction
Contrôle et simulation
(CEM, IP, test des glissières, etc.)
Conseil et support technique
2. EMBOUTISSAGE
Découpes laser
Poinçonnage
Estampage
4. TRAITEMENT DES PLASTIQUES
Technique de fraisage et cintrage
Coulée sous vide (SYN-PRO tech)
Moulage (GIEFO tech)
3. PLIAGE
Pliage robotisé
Agrafage
Dépose
142
Injection
Rapid Prototyping
Possibilités de production du groupe apra
www.apra-norm.fr
homogène
me-
8. MONTAGE
Service de montage
Précâblage
Assemblage de câbles
Intégration de systèmes
7. ETIQUETTAGE
Sérigraphie
Tamponnage
5. ASSEMBLAGE
Soudage robotisé
Impression sous anodisation
Films décoratifs et claviers
à membrane
Estampage
Assemblage sous pression
Rivetage
6. FINITION
Revêtement par poudre
Teinture
Chromatation
Laquage au vernis conducteur
Laquage au vernis nano
143
Informations techniques • Types de protection IP
www.apra-norm.fr
Classes de protection IP selon IEC 529
Pour garantir leur bon fonctionnement, tous
les appareils et installations électroniques doivent être à l’abri des éventuelles interférences.
C’est pourquoi les coffrets et baies doivent
répondre à différentes exigences en matière de
protection en fonction des domaines d’utilisation. Ces exigences sont spécifiées dans les
normes IEC 529, EN 60529 ou DIN 40050 par
les classes de protection IP cités (IP = International Protection).
Celles-ci indiquent la capacité d’un coffret à
protéger les composants qu’il abrite contre
tout contact ou contre la pénétration de corps
étrangers et d’eau.
Le premier chiffre de la classe de protection IP
indique le degré de protection contre les
contacts et les corps étrangers et le second
chiffre, la protection contre l’eau. Le tableau cidessous reprend la signification des différents
chiffres.
IP 43
Protection contre les projections d’eau
jusqu’à 60°C à la verticale
Protection contre les contacts avec
des outils, corps étrangers et fils d’un
diamètre supérieur à 1 mm
Degrés de protection selon IEC 529
Protection contre les contacts et corps étrangers
Premier
chiffre
0
Contact
Aucune protection
Protection contre l’eau
Second
chiffre
Corps étrangers
Aucune protection
Contact
0
Aucune protection
1
Protection contre les gouttes
d’eau tombant à la verticale
2
Protection contre les gouttes
d’eau tombant sur un coffret
incliné de 15° max. par
rapport à la verticale
3
Protection contre les pulvérisations
d’eau jusqu’à 60°C à la verticale
4
Protection contre les projections
d’eau venant de tous côtés
Ø>50
1
Protection contre les
contacts avec des corps de corps étrangers de grande
grande taille
taille, diamètre supérieur
à 50 mm
2
contacts avec les doigts
corps étrangers de
taille moyenne, diamètre
supérieur à 12,5 mm
3
contacts avec des outils et
fils d’un diamètre supérieur
à 2,5 mm
corps étrangers de
petite taille, diamètre
supérieur à 2,5 mm
4
contacts avec des outils et corps étrangers granuleux,
fils d’un diamètre supérieur diamètre supérieur à 1 mm
à 1 mm
Protection totale
5
6
144
Protection totale
dépôts de poussière
néfastes
Protection contre la
pénétration de poussière
Ø>12,5
Ø>2,5
Ø>1
5
Protection contre les jets
d’eau venant de tous côtés
6
Protection contre les jets
d’eau puissants venant de
tous côtés
7
Protection contre une
immersion intermittente
dans l’eau
8
Protection contre une
immersion permanente
dans l’eau
15°
60°
360°
360°
360°
Informations techniques • Certification / Approbations
www.apra-norm.fr
Certification
Le groupe apra mise sur des produits innovants de grande qualité, qui sont l’assise de la
croissance constante du groupe.
Mais tout ceci ne serait rien sans un système
de gestion de qualité
et de l’environnement performant.
L’efficacité de ce système est attestée à l’extérieur par un certificat dont la délivrance est
assujettie à un audit, dont le but est de vérifier que l’entreprise
concernée remplit tous les critères relatifs au
système DIN.
Un de ces critères stipule, par ex., que tous
processus doivent être documentés de
manière univoque, claire et complète.
Le groupe apra a obtenu un certificat concernant la gestion de la qualité / de
l’environnement pour l’ensemble de ses sites.
La norme DIN EN ISO 9001:2008 décrit la
procédure interne de choix d’un système de
gestion de qualité et sa mise en place.
La norme DIN EN ISO 14001:2009 concerne
l’environnement. Elle est attribuée après avoir
vérifié tous les aspects environnementaux liés
à l’activité d’une entreprise.
Les système décrits dans un manuel de
gestion de qualité et de l’environnement
définissent toutes les mesures à prendre
sur le plan organisationnel pour garantir
que les produits sont conformes à toutes
les réglementations et prescriptions
requises en la matière, et fonctionnent de
manière conforme.
Management system as per
DIN EN ISO 14001:2009
Evidence of conformity with
the above standard(s) has
been furnished
and is certified in accordan
ce with TÜV PROFICERT procedu
res for
Le groupe apra s’engage à respecter
toutes les exigences en matière de protection de l’environnement et augmenter
ses efforts en la matière.
Le maintien de ce cap en matière de protection de l’environnement est vérifié
régulièrement.
apra-norm Elektromech
anik GmbH
Bei der untersten Mühle
5
D-54552 Mehren
including all plants acc.
to annex
scope:
Development, production
and selling of
cabinet systems, modul
es and installation into 19´´ Housings,
control panel housings
and passive network compo
nents
La validité des certificats délivrés est
vérifiée chaque année par
les services du TÜV.
Un système certifié de gestion de qualité prouve au
client que le fournisseur
livre des produits de qualité
puisqu’il respecte les règles.
Ces certificats réduisent
considérablement les
efforts requis des deux
côtés pour contrôler fournisseurs et clients.
Certificate registration No.
73 104 3112
Audit report No. 4258
3716
Certificate valid from 2013-04
-15 to 2016-04-14
First certification 2010-04
-15
Darmstadt, 2013-04-15
D-ZM 14137-01-00
Certification body of TÜV
Hessen
– Head of Certification body
–
This certification was conducted
PAGE 1 OF 4.
in
regular surveillance audits. accordance with the TÜV PROFiCERT auditing
and certifi
Verifiable under www.tuev-cl
TÜV Technische Überwachun
ub.de. Original certificates cation procedures and is subject to
g Hessen GmbH, Rüdesheime
r Str. 119, D-64285 Darmstadt, contain a glued on hologram.
Tel. +49 6151/600331
Rev-GB-1301
Management system as per
DIN EN ISO 9001:2008
Evidence of conformity with
the above standard(s) has
been furnished
and is certified in accordan
ce with TÜV PROFICERT procedu
res for
apra-norm Elektromechanik
GmbH
Bei der untersten Mühle
5
D-54552 Mehren
including all plants acc.
to annex
scope:
Development, production
and selling of
cabinet systems, modul
es and installation into 19´´Housings,
control panel housings
and passive network compo
nents
Certificate registration No.
73 100 3112
Audit report No. 4258
3716
Certificate valid from 2013-04
-15 to 2016-04-14
First certification 2010-04
-15
Darmstadt, 2013-04-15
D-ZM-14137-01-00
Certification body of TÜV
Hessen
– Head of Certification body
–
This certification was conducted
PAGE 1 OF 4.
in accordance with the
TÜV PROFiCERT auditing
regular surveillance audits.
and certifi
Verifiable under www.tuev-cl
TÜV Technische Überwachun
ub.de. Original certificates cation procedures and is subject to
g Hessen GmbH, Rüdesheime
r Str. 119, D-64285 Darmstadt, contain a glued on hologram.
Tel. +49 6151/600331 Rev-GB-1301
Approbations
Verein Deutscher Elektrotechniker
Underwriters Laboratories
Conformité Européenne
Canadian Standards Association
Geprüfte Sicherheit
Technischer Überwachungsverein
145
Conditions de livraison et de paiement
www.apra-norm.fr
Article 1 : Application et opposabilité des conditions générales de vente
Les présentes conditions générales de vente sont applicables à l’ensemble des
relations commerciales avec l’acheteur.
En conséquence, le fait de passer commande implique l’adhésion entière et sans
réserve de l’acheteur à ces conditions générales de vente. Aucune condition particulière ne peut, sauf acceptation formelle et écrite de notre part, prévaloir contre les conditions générales de vente. Toute condition contraire posée par l’acheteur nous sera donc, à défaut d’acceptation expresse, inopposable, quel que soit
le moment où elle aura pu être portée à notre connaissance.
Article 2 : Commandes
Les commandes ne sont définitives que lorsqu’elles ont été confirmées par écrit.
Toute modification de commande ne pourra être prise en considération que si
elle est confirmée par écrit.
Nous nous réservons la possibilité d’apporter des modifications à la marchandise, même après la prise de commande, tant que le prix, les délais de livraison
et les éléments essentiels de la marchandise ne s’en trouvent pas altérés.
L’acheteur ne pourra en aucun cas porter à la connaissance de tiers les informations qu’il aura pu obtenir dans les documents que nous lui aurons transmis. Ces
documents restent notre pleine et entière propriété.
Article 3 : Prix
Les prix s'entendent hors taxes départ usine, emballage compris, les frais de
transport étant à la charge de l'acheteur. Les marchandises sont fournies au prix
en vigueur au moment de la livraison.
Une assurance supplémentaire liée au transport pourra être demandée par
l'acheteur. Le coût sera pris en charge par l'acheteur.
Article 4 : Modalités de paiement
La date de facture constitue le point de départ du délai de paiement.
Les factures sont payables selon les modalités suivantes :
- par virement bancaire sous 10 jours, date de facturation, escompte de 2%
- par chèque ou virement sous 30 jours, date de facturation, net.
- par traite sous 10 jours, à 60 jours date de facturation, net.
Conformément aux dispositions légales, toute somme non payée à l’échéance
entraîne l’application de pénalités d’un montant égal à une fois et demi le taux
de l’intérêt légal. Ces pénalités sont exigibles de plein droit.
Article 5 : Livraison
L'acheteur sera informé des délais de livraison au moment de la confirmation de
la commande. Les délais de livraison sont indiqués aussi exactement que possible. Les dépassements de délai de livraison ne peuvent donner lieu à dommagesintérêts, ni à annulation des commandes en cours.
Les délais de livraison débutent le jour de l’envoi de la confirmation de commande par le vendeur, à la condition que soit réglé l’ensemble des aspects techniques.
En cas de force majeure, nous nous réservons la possibilité de nous dégager de
nos obligations ou de décaler le délai de livraison jusqu’au moment de la cessation de la force majeure, sans que l’acheteur puisse rompre la commande. Sur
demande de l’acheteur, nous devrons nous prononcer si nous nous dégageons
de nos obligations ou si nous nous engageons à livrer l’acheteur dans un délai
fixé par lui, sans que l’acheteur puisse réclamer des dommages-intérêts.
Sera considéré comme un cas de force majeure tout événement imprévisible qui
rend impossible toute livraison, que cet événement ait pris naissance chez nous
ou chez nos fournisseurs, notamment les grèves totales ou partielles ou l’impossibilité d’être approvisionné.
A partir du moment où l’acheteur est informé de la possibilité de livrer la marchandise, celui-ci assume l’ensemble des dépenses supplémentaires et des risques liés au retard, que ce retard soit imputable à l’acheteur ou non.
Les délais de livraison sont respectés si la marchandise a quitté nos locaux ou nos
dépôts à la date fixée ou si l’acheteur a été informé de la possibilité de retirer la
marchandise. Lors de fabrication de produit spécifique, la quantité peut variée
de moins à plus 10% de la quantité commandée.
Article 6 : Transfert de risques
Les produits voyagent aux risques et périls de l’acquéreur dès qu’ils ont quitté
nos entrepôts. Sur demande et contre paieement du prix par l’acheteur, la mar146
chandise pourra être assurée contre tout dommage résultant d’une destruction,
du transport ou du feu.
Dans le cas où la livraison de la marchandise est retardée sur demande de l’acheteur, le transfert des risques s’opère au jour où la marchandise est mise à la disposition de l’acheteur.
Après vérification de la marchandise, l'acheteur émet les réserves détaillées
auprès du transporteur et nous informe par écrit dans un délai de 48 heures suivant la réception de la marchandise.
Article 7 : Etendue de la garantie
Les réclamations sur les vices apparents ou sur la non conformité du produit livré
au produit commandé doivent être formulées par écrit dans les 10 jours calendaires de l’arrivée des produits.
Il appartiendra à l’acheteur de fournir toute justification quant à la réalité des
vices ou anomalies constatés. Il devra nous laisser toute facilité pour procéder à
la constatation de ces vices et pour y porter remède. Il s’abstiendra d’intervenir
lui-même ou de faire intervenir un tiers à cette fin.
Les produits sont garantis contre tout défaut de matière ou de fabrication pendant une durée d'un an à compter de la date de livraison. Au titre de cette garantie, la seule obligation nous incombant sera le remplacement gratuit ou la réparation du produit. Nous nous réservons la faculté de procéder soit au
remplacement du produit défectueux, soit à sa réparation. L’acheteur ne pourra
prétendre à aucun dommages-intérêts, à quelque titre que ce soit.
Toute réparation ou remplacement de produit défectueux pourra être refusé
dans le cas où l’acheteur n’a pas rempli l’ensemble de ses obligations relatives au
produit concerné ou s’il n’a pas respecté les instructions que nous lui aurons
fournies.
Article 8 : Réserve de propriété
Conformément aux dispositions de la loi du 12 mai 1980, nous nous réservons
la propriété de la marchandise vendue jusqu’à son complet paiement par l’acheteur, en principal et intérêts.
A défaut de paiement par l’acheteur d’une seule fraction du prix aux échéances
convenues et huit jours après l’envoi d’une mise en demeure par lettre recommandée avec accusé de réception, nous pourrons reprendre la marchandise livrée, sans préjudice d’éventuels dommages-intérêts. La partie du prix éventuellement déjà versée nous restera acquise à titre de dommages-intérêts contractuels
minima.
Nonobstant la réserve de propriété, l’acheteur est autorisé à revendre les marchandises vendues dans le cadre de l’exploitation normale de son entreprise, à
moins qu’il ne se trouve en retard de paiement.
Dans le cas où l’acheteur revendrait les dites marchandises avant règlement
complet au vendeur, il sera réputé les avoir vendues pour notre compte à titre
de dépositaire.
L’acheteur s’interdit de mettre en gage ou en garantie les marchandises livrées
jusqu’à complet paiement du prix. Il s’oblige à faire valoir la propriété réservée
auprès de tous tiers et de nous avertir de toute saisie éventuellement pratiquées
sur les marchandises.
Article 9 : Lieu de juridiction
En cas de litige, les tribunaux de Strasbourg sont seuls compétents, même en cas
d’appel en garantie ou de pluralité de défendeurs.
La présente vente est soumise au droit français.
Si pour des raisons quelconques une des dispositions susmentionnées s’avère
inefficace ou inapplicable, l’obligation des conditions de vente n’est pas affectée
pour autant. Dans un tel cas, nous nous obligeons à substituer à la stipulation
inefficace ou inapplicable un règlement valable et applicable ayant une portée
économique équivalente et entraînant des engagements correspondant pour
l’acheteur.
Apra-norm snc.
Z.A. de l’Aéorodrome
4 rue Clément Ader
F-67500 Haguenau
Tél : 03 88 93 96 96
Gérante : Mme Rademacher-Anschütz
apra-norm Elektromechanik GmbH
Bei der untersten Mühle 5
D-54552 Mehren/Vulkaneifel
Tel.: +49 (0) 65 92 / 20 4-0 · Fax: 20 4-100
[email protected] · www.apra.de
apraNET Geschäftsbereich Netzwerktechnik
der apra-norm Elektromechanik GmbH
Gewerbegebiet · D-54552 Mehren/Vulkaneifel
Tel.: +49 (0) 65 92 / 95 12-0 · Fax: 95 12-50
[email protected] · www.apranet.de
apra-plast Kunststoffgehäuse-Systeme GmbH
Hamsterweg 9 · D-54550 Daun-Pützborn
Tel.: +49 (0) 65 92 / 95 02-0 · Fax: 95 02-10
[email protected] · www.apra-plast.de
apra-gerätebau GmbH & Co. KG Chemnitz
Südstraße 15 · Gewerbegebiet Süd
D-09221 Neukirchen
Tel.: +49 (0) 371 / 28 12 4-0 · Fax: 28 12 4-20
[email protected]
www.apra-geraetebau.de
apra-norm s.n.c.
ZA de l’aérodrome · 4, rue Clément Ader
F-67500 Haguenau
Tel.: +33 (0) 3 88 93 96 96
Fax: +33 (0) 3 88 93 96 92
[email protected] · www.apra-norm.fr
apra-optinet Sp. z.o.o.
ul. Cygana 4a · PL-45-131 Opole
Tel.: +48 (0) 77 415 0 107
Fax: +48 (0) 77 415 0 161
[email protected] · www.apra-optinet.pl
Votre correspondant · Your Contact · Ihr Ansprechpartner
depuis plus de 40 ans – l’Habillage parfait au service de l’électronique

Fichier PDF: Catalogue complet "Systèmes d`armoires et

Transcription

Documents pareils

Ecrou papillon technopolymère

Fichier PDF chapitre: Poste de travail

Armoire mixte penderie - dossiers suspendus A partir de 258,00 € HT

VITRINE EXTERIEURE ANTARES

Cloisons de separation PVC

corbeilles - poubelles exterieur/interieur murales

Charte européenne des Droits de l`Enfant Hospitalisé adoptée par le

coffrets muraux 19" série rud
