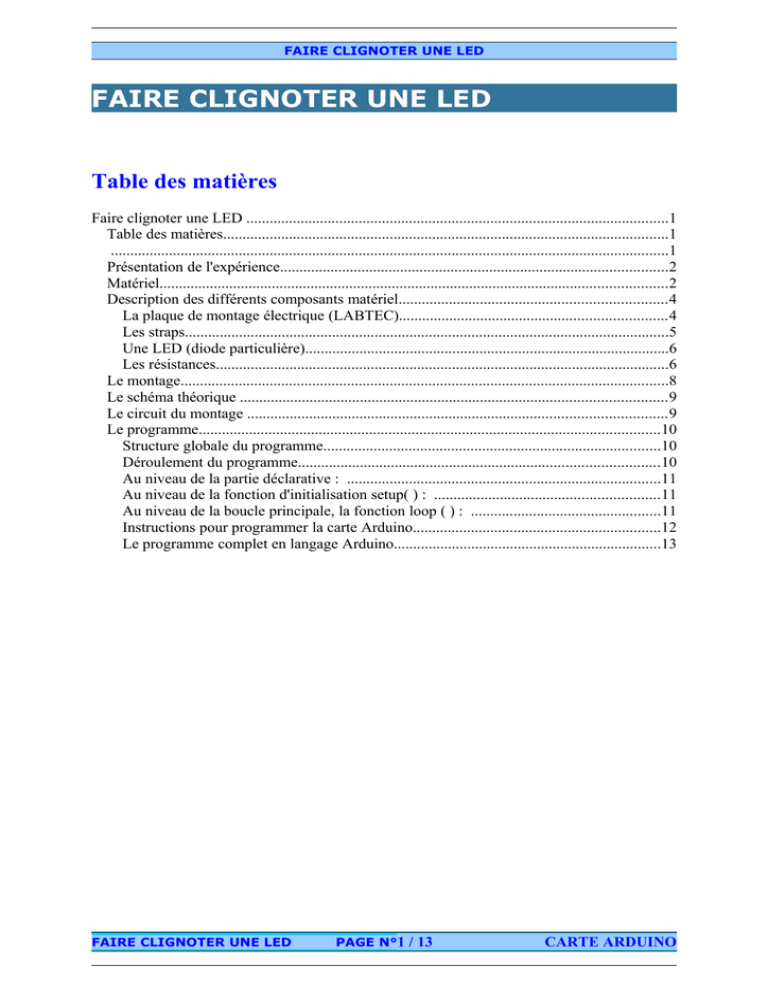

FAIRE CLIGNOTER UNE LED
Table des matières
Faire clignoter une LED .............................................................................................................1
Table des matières...................................................................................................................1
................................................................................................................................................1
Présentation de l'expérience....................................................................................................2
Matériel...................................................................................................................................2
Description des différents composants matériel.....................................................................4
La plaque de montage électrique (LABTEC).....................................................................4
Les straps.............................................................................................................................5
Une LED (diode particulière)..............................................................................................6
Les résistances.....................................................................................................................6
Le montage..............................................................................................................................8
Le schéma théorique ..............................................................................................................9
Le circuit du montage ............................................................................................................9
Le programme.......................................................................................................................10
Structure globale du programme.......................................................................................10
Déroulement du programme.............................................................................................10
Au niveau de la partie déclarative : .................................................................................11
Au niveau de la fonction d'initialisation setup( ) : ..........................................................11
Au niveau de la boucle principale, la fonction loop ( ) : .................................................11
Instructions pour programmer la carte Arduino................................................................12
Le programme complet en langage Arduino.....................................................................13
PAGE N°1
/ 13
CARTE ARDUINO
Présentation de l'expérience
Ce programme très simple permet de faire clignoter une LED sur une broche d'une carte
Arduino. Rien de très extraordinaire, mais quand on a réussi à programmer ce premier
programme très simple, on est content ! Un moyen simple aussi de vérifier que tout
fonctionne normalement, de prendre en main la carte Arduino et de faire connaissance
avec la plaque de montage et 2 types de composants électroniques : La led et la
résistance
Matériel
•
Une carte ARDUINO
•
Le logiciel Arduino
•
Une Plaque de montage électrique (LABTEC)
•
une LED rouge 5mm
•
une résistance 1/4w de 200 Ohms environ
•
12 fils électriques
•
•
des straps (diamètre entre 0,4 et 0,8 mm)
Un ordinateur pour éditer, compiler le programme et programmer la carte
Arduino.
PAGE N°2
/ 13
CARTE ARDUINO
PAGE N°3
/ 13
CARTE ARDUINO
Description des différents composants matériel
Bon, nous n’allons pas redétailler ici la carte Arduino et son logiciel. Pour cela vous avez
déjà la description spécifique, mais intéressons nous plutôt aux autre éléments :
La plaque de montage électrique (LABTEC)
Très pratique pour faire des expériences ou des petits montages, cette plaque est
constituée de plastique isolant avec des rangées de 5 contacts et 4 lignes horizontales
pour l’alimentation. Les lignes rouges et bleues sont utilisées pour l’alimentation. Les
lignes rouges pour désigner le + et les bleues pour le -. Les composants s'enfichent dans
les trous. Attention à ne pas mettre de trop grosses pattes sinon cela déforme les
contacts (diamètre maximal des pattes : 0,8 mm).
Seules les cinq perforations verticales situées de part et d’autre de la rainure centrale
sont unies électriquement de la manière suivante, vue de dessous et vue en détails :
PAGE N°4
/ 13
CARTE ARDUINO
Le fil ou la patte du composant s’enfiche dans le contact, et l’on dispose de 4 autres
contacts pour repartir vers un autre composant.
Les straps
Ce sont les fils qui servent pour relier les composants les plus éloignés ou pour faire des
ponts. Vous devez trouver du fil de cuivre étamé entre 0,4 et 0,8 mm de diamètre.
Dénudez les extrémités sur 7mm environ et faites des longueurs de 4, 6, 10 et 13 cm.
Utilisez des couleurs de fil différentes : rouge, bleu, vert, blanc pour mieux vous repérer
lors du câblage.
Il ne reste plus qu’à les former pour s’en servir sur notre plaque.
PAGE N°5
/ 13
CARTE ARDUINO
Une LED (diode particulière)
Une diode est un composant électronique très utilisé composé de silicium ou germanium.
C’est un dipôle laissant passer le courant dans un seul sens de l’anode vers la cathode, et
bloquant le courant en sens inverse. Le sens passant est celui de la flèche, de l’anode
vers la cathode.
Une DEL (Diode ÉlectroLuminescente) ou en Anglais : L.E.D (Light Emitting Diode) est
une diode particulière qui éclaire lorsqu' elle est parcourue par un courant de l'anode vers
la cathode. Dans le sens inverse, le courant ne passe pas est la LED n’éclaire pas.
C'est le principe des diodes, le courant passe dans le sens de la flèche, mais il est bloqué
si l’on inverse la diode.
Les résistances
La résistance est l'élément le plus simple, très utilisé
en électronique, c'est un composant dit passif, il conduit l'électricité
avec un effet résistif.
Il est bidirectionnel, il n’y a pas de sens obligatoire de passage du
courant.
Pour représenter une résistance sur un schéma d’électronique le symbole utilisé est :
ou
En électronique, une résistance ne permet de dissiper (c’est à dire de chauffer) que pour
des puissances très faibles, au maximum de l'ordre du watt.
Les puissances les plus utilisées étant les résistances de 1/4 W = 0,25 W.
PAGE N°6
/ 13
CARTE ARDUINO
C'est pourquoi on fait appel à des matériaux à base de carbone, en forme de bâtonnet.
Le courant passe dans la masse de carbone pour les résistances agglomérées.
Vue de l’intérieur d’une résistance agglomérée
Il existe différent type de résistances (résistances à couches de carbone, résistances à
couches métalliques, résistances à feuilles métalliques, résistances bobinées, résistances
ajustables et potentiomètres, …), mais ce n’est pas l’objet de cet article… Nous ferons
sans doute un peu de théorie dans un futur article, pour le moment, contentons nous de
lire le code couleur pour identifier notre résistance 1/4w de 200 Ohms…
La valeur d'une résistance est déterminée par un code de couleur :
Comment repérer les anneaux ?
Le premier anneau est celui qui est le plus proche du bord.
Les deux premiers anneaux sont toujours les chiffres significatifs. Certaines séries
possèdent 3 chiffres significatifs (tolérance de 1% oblige), les 3 premiers anneaux sont
donc les chiffres significatifs.
L'anneau suivant est le multiplicateur (le 3ème ou le 4ème), puis vient l'anneau indiquant
la tolérance. Il peut exister un autre anneau donnant le coefficient de stabilité en
température, bien entendu, uniquement dans le cas des résistances de précision.
PAGE N°7
/ 13
CARTE ARDUINO
Les valeurs des résistances vont de 1 ohm à 10 M ohms pour des puissances de 1/2 W
ou 1/4 W alors que pour des puissances de 3 ou 5W les valeurs partent de 0,1 Ohm à 10
KOhms. La valeur est alors généralement indiquée en clair.
Le montage
Connecter sur la broche 2 de la carte Arduino (configurée en sortie) une LED et sa
résistance (270 Ohms) en série connectée au 0V
On branche la sortie +5v de la carte Arduino sur la ligne réservée à cet usage sur la
plaque de montage puis on fait pareil pour le 0v
On branche ensuite la broche négative de la LED (celle qui a une partie un peu plus large) sur
la ligne correspondant au – de l’alimentation et l’autre broche dans une colonne (voir la
capture ci-dessous)
On branche ensuite une des pattes de la résistance dans la même colonne et l’autre dans une
autre colonne.
On relie alors la sortie 2 de la carte Arduino par un fil à cette colonne où nous venons de
brancher la seconde patte de la résistance.
PAGE N°8
/ 13
CARTE ARDUINO
Le schéma théorique
Le circuit du montage
Le schéma du montage à réaliser
•
A noter que l'on peut faire une telle connexion directe de la LED sur une broche de la
carte Arduino car chaque broche de la carte Arduino peut fournir jusqu'à 40mA, ce qui
est suffisant pour allumer une LED.
•
Un tel branchement direct est impossible avec les circuits intégrés numériques
classiques qui ne peuvent fournir que quelques mA, trop peu pour allumer une LED
standard.
PAGE N°9
/ 13
CARTE ARDUINO
Le programme
Structure globale du programme
Ce programme simple comprend :
•
un entête déclaratif
•
une partie « configuration » qui ne sera exécutée qu'une fois (fonction setup( ) )
•
une partie constituée d'une boucle sans fin que le programme répètera à l'infini
(fonction loop( )) : c'est le cœur du programme.
Déroulement du programme
Le programme se déroule de la façon suivante :
•
Après avoir pris en compte les instructions de la partie déclarative,
•
puis après avoir exécuté la partie configuration (fonction setup( )),
•
le programme bouclera sans fin (fonction loop ( )), exécutant de façon répétée le
code compris dans la boucle sans fin.
Le déroulement du programme
PAGE N°10
/ 13
CARTE ARDUINO
Au niveau de la partie déclarative : Déclaration des constantes pour les broches utilisées dans le programme : on appelle
LED la broche utilisée avec la LED.
const int LED=2; //declaration constante de broche
Au niveau de la fonction d'initialisation setup( ) : Configuration des broches en sortie : on configure en sortie la broche utilisée avec la
LED.
pinMode(LED, OUTPUT); //met la broche en sortie
Au niveau de la boucle principale, la fonction loop ( ) : On commence par allumer la LED en mettant la broche au niveau HAUT (soit 5V)
grâce à la commande digitalWrite (broche, etat)
Ensuite, on réalise une pause d'une demi-seconde (soit 500 millisecondes) grâce à
l'instruction delay(duree_ms)
Puis on éteint la LED en mettant la broche au niveau BAS (soit 0V)
A nouveau, on réalise une pause d'une demi seconde.
digitalWrite(LED,HIGH); // met la broche au niveau haut (5V) – allume la LED
delay(500); // pause de 500 millisecondes (ms)
digitalWrite(LED,LOW); // met la broche au niveau bas (0V) – éteint la LED
delay(500); // pause de 500ms
Le programme recommence en boucle les instructions de la fonction loop( ).
Au final, la LED va s'allumer puis s'éteindre, puis s'allumer, puis d'éteindre, puis
s'allumer.... : la LED clignote.
PAGE N°11
/ 13
CARTE ARDUINO
Instructions pour programmer la carte Arduino
•
Ouvrir le logiciel Arduino.
Une fenêtre s'ouvre comme dans la capture d'écran ci-dessous :
•
Coller le code complet situé après ces instructions.
•
Enregistrer le code sur l'ordinateur.
•
Brancher l'Arduino à l'ordinateur avec l'adaptateur USB.
•
Cliquer sur le bouton "Téléverser" comme sur l'exemple ci-dessous.
Une fois cette étape effectuée, il ne doit pas y avoir de message d'erreur dans la partie
noire du logiciel (en bas de la fenêtre). Si vous êtes dans ce cas, vérifiez que vous aviez
copié proprement et complètement le code et recommencez la vérification.
Il se peut également que vous rencontriez un problème de connexion (ex : "Port série
non trouvé"), auquel cas il s'agit d'un problème avec l'USB ou le Driver. Rendez-vous
sur cette page pour plus d'informations.
Si aucun message d'alerte de s'affiche, c'est que le programme à bien été envoyé !
PAGE N°12
/ 13
CARTE ARDUINO
Le programme complet en langage Arduino
// --- Programme Arduino --// par X. HINAULT - 2010
// --- Que fait ce programme ? --/* Fait clignoter une LED*/
// --- Circuit à réaliser --// Connecter une LED en série avec résistance sur la broche 2 (configurée en
sortie)
// --- Inclusion des librairies utilisées --// ...
// --- Déclaration des constantes --// ...
// --- constantes des broches --const int LED=2; //declaration constante de broche
// --- Déclaration des variables globales --// ...
// --- Initialisation des fonctionnalités utilisées --// ...
//**************** FONCTION SETUP = Code d'initialisation *****
// La fonction setup() est exécutée en premier et 1 seule fois, au démarrage du
programme
void setup()
{ // debut de la fonction setup()
// --- ici instructions à exécuter au démarrage --pinMode(LED, OUTPUT); //met la broche en sortie
} // fin de la fonction setup()
// ********************************************************************************
//*************** FONCTION LOOP = Boucle sans fin = coeur du programme
*************
// la fonction loop() s'exécute sans fin en boucle aussi longtemps que l'Arduino
est sous tension
void loop(){ // debut de la fonction loop()
// --- ici instructions à exécuter par le programme principal --digitalWrite(LED,HIGH); // met la broche au niveau haut (5V) – allume la LED
delay(500); // pause de 500 millisecondes (ms)
digitalWrite(LED,LOW); // met la broche au niveau bas (0V) – éteint la LED
delay(500); // pause de 500ms
} // fin de la fonction setup()
// ********************************************************************************
// --- Fin programme ---
PAGE N°13
/ 13
CARTE ARDUINO

jouons au simon

Transcription

Documents pareils

Blanc chaud ampoule G4 led blanc chaud remplace les G4

CHAUMONT LED 5 W - ITRAS

Rapport d`incident

Product ID/01089551

Colonne de douche lumineuse LED, gamme Drako, de marque

Led Throwies from The Graffiti Research Lab

CONVERTISSEUR LED 12W - 24V TENSION CONSTANTE

Blanc chaud ampoule G4 led blanc chaud remplace les G4

FICHE PRODUIT Projecteur Coreline Tempo LED BVP120 LED40

69 590 €TTC
