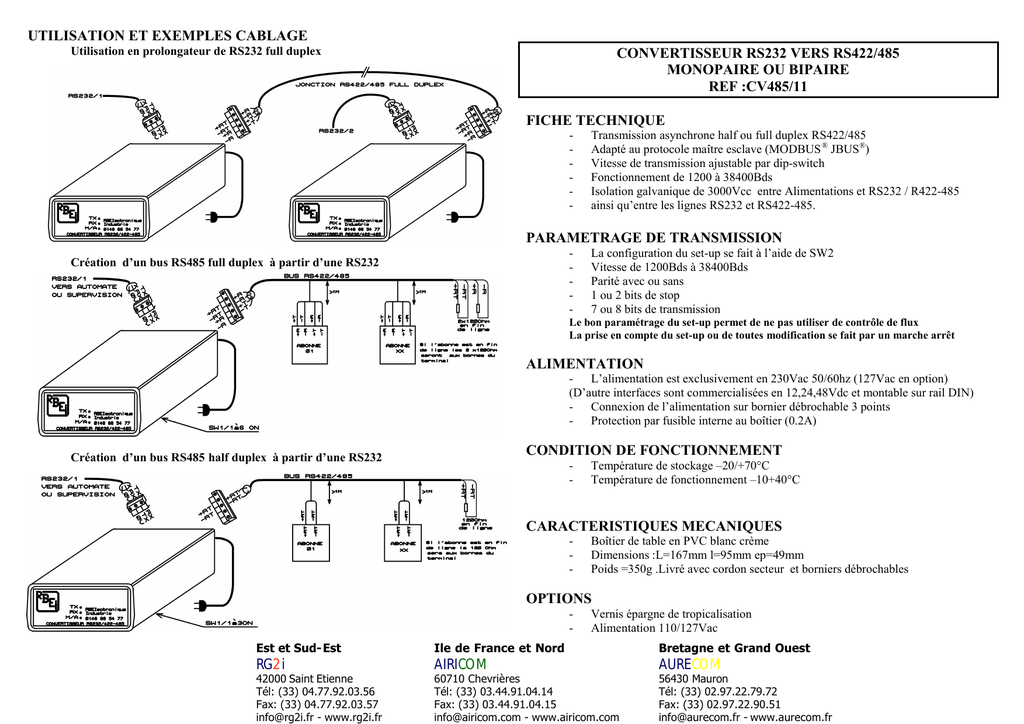

Utilisation et exemples cablage convertisseur rs232 vers rs422/485

UTILISATION ET EXEMPLES CABLAGE
Utilisation en prolongateur de RS232 full duplex
CONVERTISSEUR RS232 VERS RS422/485
MONOPAIRE OU BIPAIRE
REF :CV485/11
FICHE TECHNIQUE
-
Transmission asynchrone half ou full duplex RS422/485
Adapté au protocole maître esclave (MODBUS ® JBUS®)
Vitesse de transmission ajustable par dip-switch
Fonctionnement de 1200 à 38400Bds
Isolation galvanique de 3000Vcc entre Alimentations et RS232 / R422-485
ainsi qu’entre les lignes RS232 et RS422-485.
PARAMETRAGE DE TRANSMISSION
-
Création d’un bus RS485 full duplex à partir d’une RS232
La configuration du set-up se fait à l’aide de SW2
Vitesse de 1200Bds à 38400Bds
Parité avec ou sans
1 ou 2 bits de stop
7 ou 8 bits de transmission
Le bon paramétrage du set-up permet de ne pas utiliser de contrôle de flux
La prise en compte du set-up ou de toutes modification se fait par un marche arrêt
ALIMENTATION
- L’alimentation est exclusivement en 230Vac 50/60hz (127Vac en option)
(D’autre interfaces sont commercialisées en 12,24,48Vdc et montable sur rail DIN)
- Connexion de l’alimentation sur bornier débrochable 3 points
- Protection par fusible interne au boîtier (0.2A)
CONDITION DE FONCTIONNEMENT
Création d’un bus RS485 half duplex à partir d’une RS232
-
Température de stockage –20/+70°C
Température de fonctionnement –10+40°C
CARACTERISTIQUES MECANIQUES
-
Boîtier de table en PVC blanc crème
Dimensions :L=167mm l=95mm ep=49mm
Poids =350g .Livré avec cordon secteur et borniers débrochables
OPTIONS
-
Vernis épargne de tropicalisation
Alimentation 110/127Vac
Est et Sud- Est
Ile de France et Nord
Bretagne et Grand Ouest
42000 Saint Etienne
Tél: (33) 04.77.92.03.56
Fax: (33) 04.77.92.03.57
[email protected] - www.rg2i.fr
60710 Chevrières
Tél: (33) 03.44.91.04.14
Fax: (33) 03.44.91.04.15
[email protected] - www.airicom.com
56430 Mauron
Tél: (33) 02.97.22.79.72
Fax: (33) 02.97.22.90.51
[email protected] - www.aurecom.fr
RG2i
AIRICOM
AURECOM
PRESENTATION ET RACCORDEMENT DU CONVERTISSEUR
PARAMETRAGE DES VITESSES DE TRANSMISSION
VITESSE (Bds)
1200
2400
4800
9600
19200
38400
SW2/1
ON
OFF
ON
OFF
ON
OFF
SW2/2
ON
ON
OFF
OFF
ON
ON
SW2/3
ON
ON
ON
ON
OFF
OFF
REMARQUE :SI IL EST NECESSAIRE DE CHANGER UN PARARAMETRE
( vitesse, nb bits etc… ) COUPER L’ALIMENTATION MODIFIER LE SET-UP
PUIS REMETTRE SOUS TENSION.
SIGNIFICATION DES TEMOINS EN FACE AVANT
-
-
-
CONFIGURATION DES DIP-SWITCH
POLARISATION ET TERMINAISON
SET-UP
SW1/1 = ON
120R ENTRE +/- RT
SW1/2 = ON
–RT AU 0V
SW1/3 = ON
+RT AU + 5V
SW1/4 = ON
120R ENTRE +/- R
SW1/5 = ON
–R AU 0V
SW1/6 = ON
+R AU + 5V
SW1/7/8 = NC
SW2/1=VITESSE
SW2/2=VITESSE
SW2/3=VITESSE
SW2/4=ON
SS
PARITE
SW2/4=OFF
AVEC PARITE
SW2/5=ON
1STOP BIT
SW2/5=OFF
2STOPS BIT
SW2/6=ON
7BITS
SW2/6=OFF
8BIT
SW2/7=ON /8=OFF BIPAIRE
SW2/7=OFF /8=ON MONOPAIRE
Le témoin M/A signifie :
- Allumé : alimentation correcte
- Eteint : pas d’alimentation ou fusible HS
Le témoin RX signifie :
- Allumé : réception de données RS232
Eteint : pas de réception ou en repos
Le témoin TX signifie :
- Allumé : transmission de données RS232
Eteint : pas de réception RS485 ou en repos
DISTANCE DE TRANSMISSION EN FONCTION DE LA VITESSE
-
2000metres de 1200 à 4800Bds
1000metres de 4800 à 38400Bds
L’utilisation de câble torsadé blindé est fortement conseillée.
Le câble requis devra avoir une impédance de 120 Ohms et 50pf /m, blindage
réuni à la terre en un seul point, éviter tous rebouclages.
Toutes dérivations sur RS422/485 ne devront pas excéder un 1mètre.
La longueur du câble RS232 devra être la plus court possible
Les borniers acceptent des câbles jusqu’à 2.5mm carré (AWG12) dénudés
sur environ 8mm.
