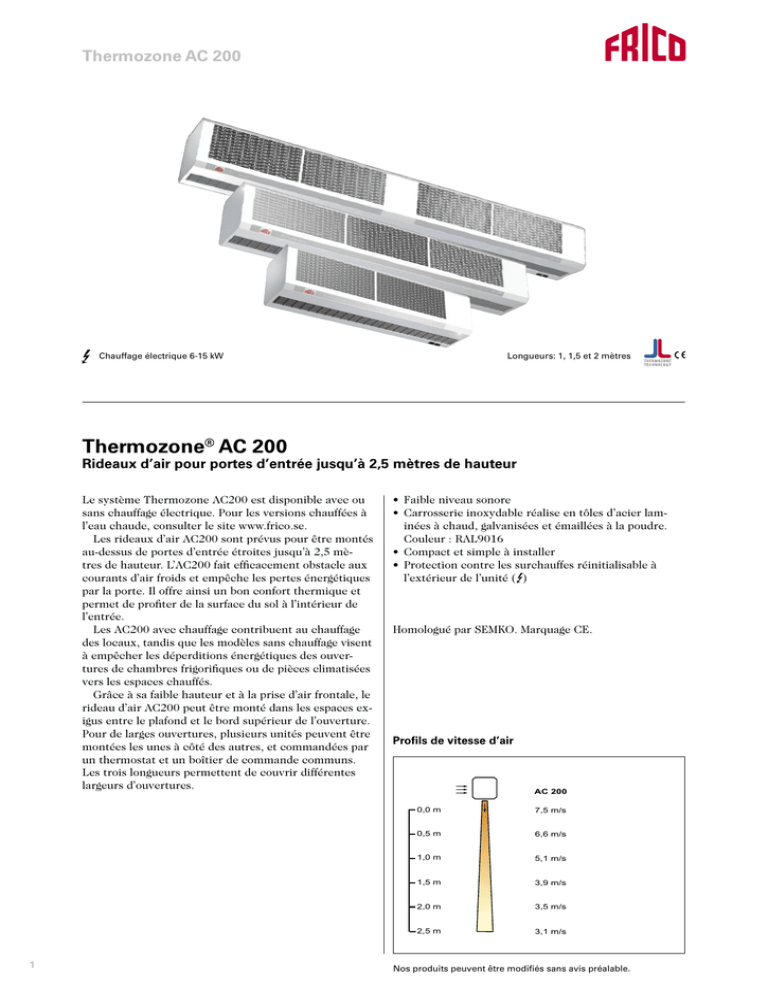

Thermozone® AC 200

Thermozone AC 200
Longueurs: 1, 1,5 et 2 mètres
Chauffage électrique 6-15 kW
Thermozone® AC 200
Rideaux d’air pour portes d’entrée jusqu’à 2,5 mètres de hauteur
Le système Thermozone AC200 est disponible avec ou
sans chauffage électrique. Pour les versions chauffées à
l’eau chaude, consulter le site www.frico.se.
Les rideaux d’air AC200 sont prévus pour être montés
au-dessus de portes d’entrée étroites jusqu’à 2,5 mètres de hauteur. L’AC200 fait efficacement obstacle aux
courants d’air froids et empêche les pertes énergétiques
par la porte. Il offre ainsi un bon confort thermique et
permet de profiter de la surface du sol à l’intérieur de
l’entrée.
Les AC200 avec chauffage contribuent au chauffage
des locaux, tandis que les modèles sans chauffage visent
à empêcher les déperditions énergétiques des ouvertures de chambres frigorifiques ou de pièces climatisées
vers les espaces chauffés.
Grâce à sa faible hauteur et à la prise d’air frontale, le
rideau d’air AC200 peut être monté dans les espaces exigus entre le plafond et le bord supérieur de l’ouverture.
Pour de larges ouvertures, plusieurs unités peuvent être
montées les unes à côté des autres, et commandées par
un thermostat et un boîtier de commande communs.
Les trois longueurs permettent de couvrir différentes
largeurs d’ouvertures.
1
• Faible niveau sonore
• Carrosserie inoxydable réalise en tôles d’acier laminées à chaud, galvanisées et émaillées à la poudre.
Couleur : RAL9016
• Compact et simple à installer
• Protection contre les surchauffes réinitialisable à
l’extérieur de l’unité ( )
Homologué par SEMKO. Marquage CE.
Profils de vitesse d’air
AC 200
0,0 m
7,5 m/s
0,5 m
6,6 m/s
1,0 m
5,1 m/s
1,5 m
3,9 m/s
2,0 m
3,5 m/s
2,5 m
3,1 m/s
Nos produits peuvent être modifiés sans avis préalable.
R
Thermozone AC 200
Caractéristiques techniques |
Type
AC206
AC209
Thermozone AC 200 avec chauffage électrique
Étages de sortie
Débit d’air
∆t*1
Niveau sonore Tension
[kW]
[m /h]
[°C]
[dB(A)]
[V]
0/
/2,8/5,5
900/1200
19/14
42/51
400V3N~*2
8,3
985
15,5
/4,5/9
900/1200
30/23
42/51
400V3N~*2
13,4
985
17,4
21/15
43/52
400V3N~*2
15,1
1500
27
0/
3
Intensité [A]
Longueur
Poids [kg]
[mm]
AC210
0/
/5/10
1400/1900
AC212
0/
/6/12
1400/1900
26/19
43/52
400V3~+230V~*2
17,9
1500
27
AC209XL
0/
/4,5/9
1800/2400
15/11
45/54
400V3N~*2.*3
13,8
1945
31
AC215XL
0/
/7,5/15
1800/2400
25/19
45/54
400V3~+230V~*2.*3
22,5
1945
35
* ) ∆t = augmentation de température d’air en débit mini / maxi, sous une puissance maximale.
*2) ou 400V3~ + 230V~ si l’intensité dépasse 16 A.
*3) L’alimentation des résistances est indépendante de celle du ventilateur.
1
Indice de protection AC 200 avec chauffage électrique : IP21.
Pour les versions chauffées à l’eau chaude, consulter le site www.frico.fr
Suspension au plafond par le biais de chaînettes.
2
Thermozone AC 200
Dimensions
AC206, AC209
(AC210, AC212)
Vue de dessus
Arrière
AC209XL, AC215XL
Vue de dessus
Arrière
3
Thermozone AC 200
Positionnement, montage et installation
Montage
Le Thermozone AC200 est prévu pour un montage
permanent au mur, ou une suspension au plafond par
le biais de tiges filetées ou d’un autre système adapté.
Les appareils doivent toujours être montés en position
horizontale, avec la grille de soufflage vers le bas.
Pour les distances minimales de montage par rapport
à la porte, voir la figure n° 1 pour les modèles équipés
d’un chauffage électrique. Les modèles de 1,5 m et de
2 m doivent être montés avec trois points de fixation.
Pour de meilleures performances, les appareils devront couvrir la totalité de la largeur de l’ouverture et
être ajustés aussi près que possible du seuil de la porte.
Plusieurs appareils peuvent être installés les uns à la
suite des autres afin de former un rideau d’air continu.
Raccordement AC 200
L’installation doit être précédée d’un interrupteur
universel avec une distance d’ouverture de 3 mm au
moins. Le raccordement s’effectue à l’aide de câbles
de type S05VV-U, A05VV-R ou similaire, via les six
passages de 29 mm de diamètre situés au sommet
de l’appareil. La connexion aux bornes de puissance
s’effectue à l’aide d’un câble de 16 mm² maximum,
et la connexion à la barrette de commande, à l’aide
d’un câble de 6 mm² maximum. Pour les modèles avec
chauffage électrique, l’alimentation des résistances
est indépendante de celle du moteur. Pour les petits
modèles, l’alimentation du chauffage et du ventilateur
peut être commune.
A
Type
A
[mm]
AC201
50
AC202
50
AC202XL
50
AC203
50
AC203C
50
AC206
50
AC209
100
AC205
50
AC210
50
AC212
100
AC209XL
50
AC215XL
100
Fig. 1: AC200 avec chauffage électrique, distance minimum
au-dessus de l’ouverture
4
Thermozone AC 200
Ensembles de régulation
Sans chauffage
Le débit d’air se régule manuellement.
Ensemble complet de régulation :
- CB20, boîtier de commande, pilote le flux d’air en
2 étages
Chauffage électrique
Le débit d’air se régule manuellement. Le thermostat
d’ambiance pilote la puissance en 2 étages. Ensemble
complet de régulation :
- CB22, boîtier de commande, pilote le flux d’air en
2 étages et la puissance thermique en 2 étages
- RTI2, thermostat 2 étages (option KRT2800)
Montage de plusieurs unités côte à côte afin de
couvrir différentes largeurs de portes.
Schémas de raccordement AC 200
Options de régulation ambiante
Raccordement grande / petite vitesse avec boîtier de commande CB20
CB20, boîtier de
commande
*
*
5
Alimentation moteur
Nos produits peuvent être modifiés sans avis préalable.
