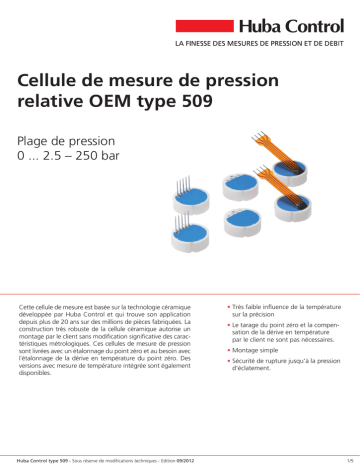

Fiche technique

Cellule de mesure de pression
relative OEM type 509
Plage de pression
0 ... 2.5 250 bar
Cette cellule de mesure est basée sur la technologie céramique
développée par Huba Control et qui trouve son application
depuis plus de 20 ans sur des millions de pièces fabriquées. La
construction très robuste de la cellule céramique autorise un
montage par le client sans modification significative des caractéristiques métrologiques. Ces cellules de mesure de pression
sont livrées avec un étalonnage du point zéro et au besoin avec
l´étalonnage de la dérive en température du point zéro. Des
versions avec mesure de température intégrée sont également
disponibles.
Huba Control type 509 - Sous réserve de modifications techniques - Edition 09/2012
Très faible influence de la température
sur la précision
Le tarage du point zéro et la compensation de la dérive en température
par le client ne sont pas nécessaires.
Montage simple
Sécurité de rupture jusquÂà la pression
dÂéclatement.
1/5
Données techniques
Plage de pression
Relative
0 ... 2.5
Conditions dÂutilisation
Fluide
250 bar
Protection contre l'humidité
Liquides et gaz
-15 ... +125 ÀC
-25 ... +85 ÀC
-30 ... +150 ÀC
-40 ... +130 ÀC
-40 ... +65 ÀC
max. μ 0.2% E.M./10K
-0.12 μ0.1% E.M./10K
3 x E.M.
2.5 x E.M.
KFW, 20 jours selon DIN 50017
Matériau en contact avec le fluide
Cellule de mesure
Matière dÊétanchéité
Céramique Al2O3 (96%)
FPM, NBR, FPM spéc.
FPM
NBR
FPM spéc.
stockage
dans lÂemballage
point zéro
sensibilité
< 4 bar
> 6 bar
Température
Influences de la température à plage -30 ... +125 ÀC
Surcharge / Pression dÊéclatement 1)
Caractéristiques électriques
Impédance du pont
Alimentation
Tension dÂisolement
Protection ESD
Compatibilité électromagnétique
10 kOhm μ20%
3 ... 30 VDC
2000 VDC
Nécessaire
Ce transmetteur est un produit OEM destiné à être intégré dans des systèmes qui répondent aux directives européennes.
La preuve du CE est à fournir par le client.
Comportement dynamique
Temps de réponse
Cycles de pression
< 1 ms
< 100 Hz
Connexion électrique
Plots RAST 1.27
longueur 66 mm
longueur 28 mm
longueur 9 mm
longueur 13 mm
longueur 9 mm
longueur 13 mm
Câble nappé RAST 2.54
Pin de raccordement
Pin de raccordement avec mesure de température
Position de montage
Suivant instructions Huba Control avec notice de montage spéciale
Masse
~5g
Emballage (emballage multiple)
Avec plots ou pin de raccordement, conditionnés par
Avec câble nappé conditionnés par
5 blisters de 96 pièces
5 blisters de 80 pièces
480 pièces
400 pièces
Précision
Paramètres
Unité
Point zéro
Plage du signal à pression nominale
Résolution
Linéarité (BFSL)
max.
Hystérésis et reproductibilité
max.
Stabilité à long terme selon DIN EN 60770
mV / V
mV / V
% E.M.
% E.M.
% E.M.
% E.M.
1)
2/5
0.2 μ 0.2
2.5 μ 1.5
0.1
μ 0.3
μ 0.2
μ 0.5
Surcharge et pression de rupture plus élevée sur demande
Huba Control type 509 - Sous réserve de modifications techniques - Edition 09/2012
Tableau des variantes
Pression relative
Plage de pression
Réglage
Connexion électrique
509.
étanchéité axiale
étanchéité radiale
0 ⁄ + 2.5 bar
0 ⁄ + 4 bar
0 ⁄ + 6 bar
0 ⁄ + 10 bar
0 ⁄ + 16 bar
0 ⁄ + 25 bar
0 ⁄ + 40 bar
0 ⁄ + 60 bar
0 ⁄ + 100 bar
0 ⁄ + 160 bar
0 ⁄ + 250 bar
▲ Signal dÂéchelle max. à cette pression
Point zéro et fin dÊéchelle réglés en usine
Seul le point zéro est ajusté en usine
Plots
Câble nappé
Câble nappé
Pin de raccordement
Pin de raccordement
Pin de raccordement avec mesure de température
Pin de raccordement avec mesure de température
X X X X X
9
R
9
9
9
1
1
1
3
3
3
3
4
4
4
4
4
5
7
0
1
2
3
0
1
2
3
1
2
1
1
1
2
2
2
2
longueur : 28mm
longueur : 66mm
longueur : 9mm
longueur : 13mm
longueur : 9mm
longueur : 13mm
G
K
L
M
N
O
P
Accessoires 1)
Joint torique FPM
Joint torique NBR
Joint torique FPM spéc.
Joint torique FPM
Joint torique NBR
Joint torique FPM spéc.
Anneau de maintien Teflon
Ecrou de serrage de la cellule M20x1
Insert à visser pour cellule
-15 ⁄ +125 ÀC
-25 ⁄ + 85 ÀC
-30 ⁄ +150 ÀC
-15 ⁄ +125 ÀC
-25 ⁄ + 85 ÀC
-30 ⁄ +150 ÀC
-30 ⁄ +150 ÀC
< 60 bar
< 60 bar
< 60 bar
> 100 bar
> 100 bar
> 100 bar
> 100 bar
Ecrou de serrage
Code de commande
105598
105145
109338
105285
104952
102321
114660
112151
112187
Insert à visser pour cellule
'LPHQVLRQQHPHQWFRQVHLOOpSRXU
OHMRLQWWRULTXH‘[
1)
Accessoires emballés séparément
Huba Control type 509 - Sous réserve de modifications techniques - Edition 09/2012
3/5
Dimensions en mm / Connexions électriques
Câble nappé
Angle minimal de pliage R 2
Plots de raccordement
Eviter de plier
plusieurs fois
Pin de raccordement 4 pôles
Pin de raccordement 5 pôles avec température
4/5
