DESCRIPTIF QUANTITATIF
RENOVATION CHAUFFAGE
Lot n°1 : CHAUFFAGE

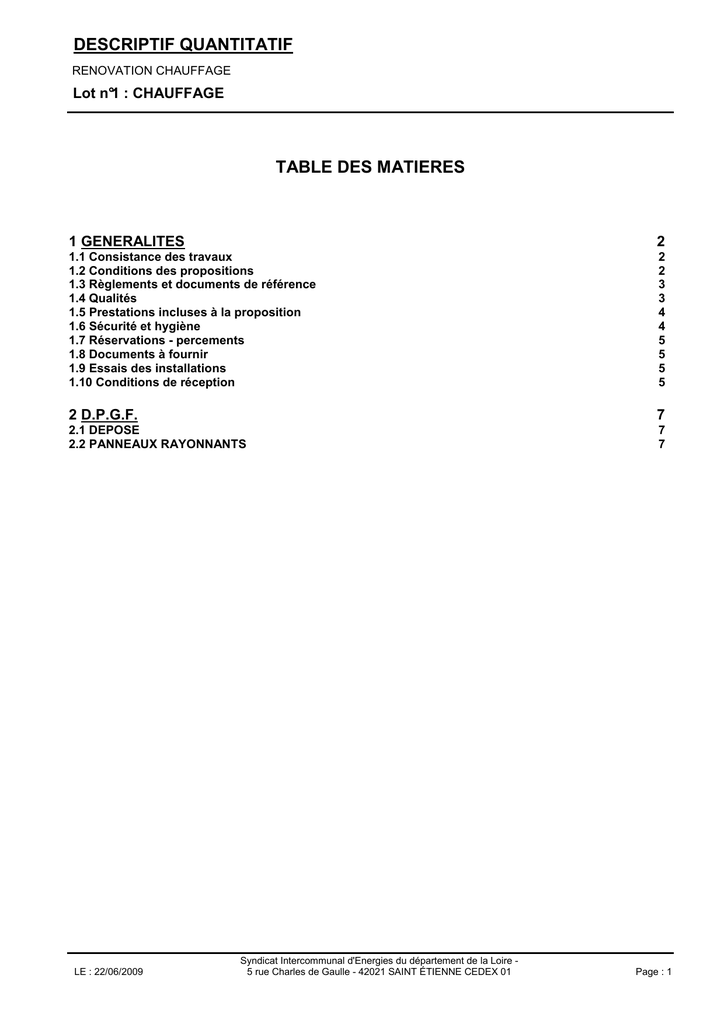

TABLE DES MATIERES
1 GENERALITES
2
1.1 Consistance des travaux
1.2 Conditions des propositions
1.3 Règlements et documents de référence
1.4 Qualités
1.5 Prestations incluses à la proposition
1.6 Sécurité et hygiène
1.7 Réservations - percements
1.8 Documents à fournir
1.9 Essais des installations
1.10 Conditions de réception
2
2
3
3
4
4
5
5
5
5
2 D.P.G.F.
7
2.1 DEPOSE
2.2 PANNEAUX RAYONNANTS
7
7
LE : 22/06/2009
Syndicat Intercommunal d'Energies du département de la Loire 5 rue Charles de Gaulle - 42021 SAINT ÉTIENNE CEDEX 01
Page : 1
DESCRIPTIF QUANTITATIF
RENOVATION CHAUFFAGE
Lot n°1 : CHAUFFAGE
1 GENERALITES
1.1 Consistance des travaux
A00_06_
Les travaux consistent à rénover le système de chauffage de la salle des Arts Martiaux de la commune
de Saint Galmier.
Ils consistent notamment à:
• la dépose du chauffage existant
la fourniture et pose d'un système radiant à eau chaude.
1.2 Conditions des propositions
A00_08_
Le programme de l'opération est exprimé par les différents plans du dossier. Ces plans nécessitent des
indications complémentaires portées dans les documents qui suivent. Il est précisé que tous les travaux
et fournitures qui sont le complément indispensable des ouvrages projetés pour le parfait achèvement
de l'ensemble des travaux faisant l'objet du présent C.C.T.P. sont dus par l'Entrepreneur dans le cadre
du marché, même s'ils ne figurent pas ou ne sont pas définis dans les pièces du marché. Le C.C.T.P.
même matériellement dissocié constitue une pièce contractuelle unique visée au CCAP. En aucun cas
l'Entrepreneur ne pourra arguer de sa méconnaissance du dossier pour prétendre à une dérogation à
son prix forfaitaire.
En l'absence de prix unitaires ou des indications ci dessus, les offres seront considérées
non conformes
Les variantes et options seront à chiffrer à part, et feront l'objet d'une notice explicative permettant de
pouvoir apprécier efficacement la valeur des propositions. Cette notice fera ressortir les avantages
économiques d'installation ou d'exploitation en parfaite conformité avec les clauses du présent
C.C.T.P. La méthode utilisée dans le présent C.C.T.P. et le Cadre de Décomposition du Prix Global et
Forfaitaire ont pour objet de guider et de faciliter le travail d'analyse des Entrepreneurs, sans pour
autant décharger ceux-ci d'un travail de réflexion personnel pour lequel, ils doivent apporter la
connaissance de leur spécialité pour l'étude et la réalisation du projet dans un parfait achèvement
conformément aux règlements en vigueur et aux règles de l'art. Les quantités du présent dossier sont
données à titre indicatif. Le C.C.T.P. tous corps d'état est à la disposition des entreprises. Avant la
remise de son offre, le soumissionnaire vérifiera sous sa propre responsabilité, les opérations
mentionnées au devis descriptif, et complétera, le cas échéant, par tous les moyens en son pouvoir,
renseignements pris auprès du Maître d'Oeuvre, etc... afin de prévoir dans son prix, l'ensemble des
travaux et installations nécessaires au complet achèvement des travaux. Le soumissionnaire devra
signaler, le cas échéant, les omissions, imprécisions ou contradictions qu'il pourrait relever dans les
documents écrits et plans techniques du dossier d'appel d'offres et demander des éclaircissements
nécessaires. Une omission n'aura pas pour effet de soustraire l'Entrepreneur à l'obligation d'exécution
des ouvrages en état de fonctionnement, tels qu'ils sont dessinés ou écrits, pour le montant forfaitaire
du marché.
LE : 22/06/2009
Syndicat Intercommunal d'Energies du département de la Loire 5 rue Charles de Gaulle - 42021 SAINT ÉTIENNE CEDEX 01
Page : 2
DESCRIPTIF QUANTITATIF
RENOVATION CHAUFFAGE
Lot n°1 : CHAUFFAGE
1.3 Règlements et documents de référence
A00_10_
Les travaux du présent lot sont soumis aux prescriptions de l'ensemble des textes officiels français
(lois, décrets, arrêtés, circulaires...) et les règlements, règles, normes et textes officiels concernant le
type de bâtiment considéré.
Bien que ces différents textes ne soient pas matériellement joints au marché, ils sont considérés
comme acceptés par l'Entrepreneur comme textes contractuels et faisant partie intégrante du marché.
Ces textes comprennent notamment, sans que la liste figurant ci-dessous soit limitative :
Le règlement de construction et textes d'application, avec tous les arrêtés d'application. Règles TH K
et TH G - Arrêté du 23 Juin I978, Tous les D.T.U. sans exception, règles D.T.U. et prescriptions ayant
valeur de D.T.U. conformément à la liste arrêtée par le C.S.T.B. à la date de la remise de l'offre et
notamment le DTU :
.
.
.
.
.
.
.
.
•
•
•
•
•
•
•
•
21.1Conduits de fumée,
65. Installation de chauffage,
65.10 Canalisations sous pression,
65.11 Dispositifs de sécurité,
65.3 Installation de sous station d'échange,
65.6 Panneaux chauffants tubes métalliques enrobés,
65.8 Panneaux chauffants tubes de synthèse enrobés,
65.9 Installation de transport de chaleur
Le Règlement Sanitaire Départemental Type,
Le règlement de sécurité contre les risques d'incendie et de panique dans les établissements
recevant du public. (Arrêtés du 25 Juin I980) ainsi que tous les arrêtés et textes modificatifs,
L'ensemble des normes françaises homologuées par l'Association Française de Normalisation
(AFNOR) dont en particulier la norme NF 03.001,
Fiches d'agréments et avis techniques du C.S.T.B.
Règlements de sécurité incendie de l'Assemblée Plénière des Sociétés d'Assurances Incendie
(APSAI).
La norme UTE n° 12.100 - Décret n° 62.1454 du 14 Novembre I962 relatif à la protection des
personnes dans les établissements qui mettent en œuvre des courants électriques,
La norme NFC n° 15.100 - Règles des installations électriques à basse tension de mai 1991 et ses
additifs.
Seuls sont applicables les documents dont l'homologation est la plus récente à la date de la
signature du marché.
1.4 Qualités
A00_14_
Tous les matériaux et matériels seront neufs et de la qualité indiquée. Les matériaux et matériels, quels
qu'ils soient, ne devront en aucun cas présenter des défauts susceptibles d'altérer l'aspect des ouvrages
ou de compromettre l'usage des installations. Dans le cadre des prescriptions du présent C.C.T.P., le
Maître d'Oeuvre aura toujours le droit de désigner la nature et la provenance des matériaux et matériels
qu'il désire voir employer et d'accepter ou de refuser ceux qui lui sont proposés. Avant le montage,
toutes les précautions seront prises pour le stockage des matériels afin de ne pas altérer leur qualité.
Pour tous les matériels et objets fabriqués, soumis à un agrément du C.S.T.B., l'Entrepreneur ne pourra
LE : 22/06/2009
Syndicat Intercommunal d'Energies du département de la Loire 5 rue Charles de Gaulle - 42021 SAINT ÉTIENNE CEDEX 01
Page : 3
DESCRIPTIF QUANTITATIF
RENOVATION CHAUFFAGE
Lot n°1 : CHAUFFAGE
mettre en œuvre que des matériels titulaires de cet agrément et il devra être en mesure d'apporter la
preuve de ces agréments. L'Entrepreneur sera également tenu de produire à toute demande du Maître
d'Oeuvre, les procès-verbaux d'essais ou d'analyse de matériels et matériaux établis par des organismes
qualifiés. A défaut de production de ces procès verbaux, le Maître d'Oeuvre pourra prescrire des essais
ou analyses sur prélèvements qui seront entièrement à la charge de l'Entrepreneur.
1.5 Prestations incluses à la proposition
A00_16_
•
•
•
•
•
•
•
•
•
La fourniture, le transport à pied d'œuvre, le stockage, la mise en œuvre, le réglage, les découpes
de tous les matériaux nécessaires à l'exécution des travaux.
L'amenée de tous les matériels utiles à l'exécution de ces travaux et le repli des matériels
d'entreprise en fin de chantier.
Tous les fluides nécessaires à l'exécution des travaux.
La réfection des ouvrages ou matériels défectueux constatés, soit en cours d'exécution, soit à la
réception des travaux. La réparation de ces travaux avec toutes les conséquences en découlant.
La protection des ouvrages jusqu'à la réception.
Les essais et les réglages.
La mise en conformité de tous les plans d'exécution conformément à la réalisation avec mise à
disposition de 2 tirages et un exemplaire reproductible.
En aucun cas, l'Entrepreneur ne pourra prétendre à un supplément sur son prix forfaitaire par suite
de difficultés d'accès ou d'organisation dues au chantier.
Le nettoyage de toutes les parties de l'installation, ainsi que le nettoyage de tous les locaux salis
durant les travaux par le personnel de l'entreprise et l'évacuation des gravats à la décharge
publique. En cas de défaillance, il sera procédé immédiatement après consignation sur procès
verbal de compte rendu de chantier, au nettoyage, aux frais de l'entreprise, par imputation sur le
montant des sommes qui lui sont dues.
1.6 Sécurité et hygiène
A00_26_
•
•
•
•
•
•
L'Entrepreneur prendra toutes les dispositions nécessaires pour satisfaire aux exigences des
règlements en vigueur et du bon sens visant à assurer la sécurité des personnes sur le chantier.
Si un coordonnateur de sécurité est désigné, il sera rémunéré par le Maître d'Ouvrage.
Les obligations de l'Entreprise liées à l'application des prescriptions imposées par le coordonnateur
de sécurité seront incluses dans les prix du marché.
L'Entreprise assurera constamment une signalisation satisfaisante de son chantier et prendra toutes
mesures nécessaires pour éviter les accidents sur celui-ci, ses abords et les trajets extérieurs
empruntés par ses véhicules, ce jusqu'à la réception de son marché.
L'Entreprise restera seule responsable des accidents de quelque nature que ce soit et subira les
conséquences. Le Maître de l'Ouvrage et le Maître d'Oeuvre ne peuvent être recherchés en aucune
manière pour de tels accidents et sont couverts par l'Entrepreneur de toute indemnité mise à leur
charge à la suite d'instances intentées par des Tiers, en raison des préjudices subis par eux sur le
chantier ou ses abords.
En particulier, l'Entreprise devra apposer d'une manière très apparente aux différents accès des
ouvrages dont la réalisation lui est confiée, des panonceaux portant les mentions "chantier interdit
au public". L'Entrepreneur est en outre responsable du nettoyage permanent du chantier et des
voiries le desservant. Les véhicules quittant le chantier seront nettoyés systématiquement afin de
n'entraîner aucune boue ou terre sur les voiries extérieures.
LE : 22/06/2009
Syndicat Intercommunal d'Energies du département de la Loire 5 rue Charles de Gaulle - 42021 SAINT ÉTIENNE CEDEX 01
Page : 4
DESCRIPTIF QUANTITATIF
RENOVATION CHAUFFAGE
Lot n°1 : CHAUFFAGE
1.7 Réservations - percements
A00_18_
L'Entrepreneur aura à sa charge tous les percements dans les ouvrages.
Tous les rebouchages, scellements et calfeutrements sont à la charge de l'Entrepreneur, ceux-ci seront
effectués avec les mêmes matériaux que les parois traversées, y compris tous les raccords.
Dans les ouvrages neufs et pour les grosses réservations (gaines techniques par exemple) les
percements
seront réalisés par le lot G.O. si les indications sont données à temps lors de la construction avec plans
cotés.
1.8 Documents à fournir
A00_36_
Les pièces à fournir pour approbation avant le début des travaux sont les suivantes :
Les notes de calculs pour le dimensionnement des réseaux et équilibrage (eau, gaz, air)
Les plans et schémas d'installation avec toutes les indications nécessaires
Les plans de réservation.
1.9 Essais des installations
A00_12_
Les essais seront réalisés conformément aux prescriptions définies dans les essais N°1 et N°2
C.O.P.R.E.C. Dans le cas où les essais feraient apparaître des insatisfactions, l'Entrepreneur sera mis
en demeure de remplacer dans un délai fixé par le Maître d'Ouvrage et le Maître d'Oeuvre les
installations inadaptées à ses frais. Les frais concernant les essais, la mise à disposition du matériel de
mesure et de contrôle et l'intervention du personnel qualifié seront à la charge de l'Entrepreneur.
ESSAIS DE FONCTIONNEMENT :
Ces essais ont pour but de vérifier le bon fonctionnement des appareils, des dispositifs de commande,
le fonctionnement des dispositifs de sécurité.
1.10 Conditions de réception
A00_22_
La réception est subordonnée aux exigences suivantes :
Conformité des ouvrages aux normes, règlements en vigueur, documents contractuels et règles de
l'Art,
Résultat des essais concluants,
Remise en état des lieux,
Fournitures des plans de recollement,
Remise d'une notice explicative du fonctionnement et de l'entretien des installations,
Instruction du Personnel d'exploitation et d'entretien à la demande du Maître d'Ouvrage.
LE : 22/06/2009
Syndicat Intercommunal d'Energies du département de la Loire 5 rue Charles de Gaulle - 42021 SAINT ÉTIENNE CEDEX 01
Page : 5
DESCRIPTIF QUANTITATIF
RENOVATION CHAUFFAGE
Lot n°1 : CHAUFFAGE
Désignation
Unité
Quantité
Prix unit.
Montant HT
2 D.P.G.F.
2.1 DEPOSE
Vidange de l'installation chauffage
Dépose et évacuation de l'aérotherme du DOJO.
Ens
1,00
2.2 PANNEAUX RAYONNANTS
L’émission de chaleur y sera réalisée par des panneaux rayonnants
plafonniers à eau chaude. Ils seront de marque
................................, et auront les caractéristiques & accessoires
suivants :
•
Paroi rayonnante en acier galvanisé de 0.5 mm d’épaisseur,
revêtue d’une couche de peinture résine époxy
polyester blanche (RAL 9010), profilée pour recevoir le tube en acier
galvanisé de précision de Ø 15 mm.
•
Température de service ≤ 95°C / Pression de service ≤ 10 bar
•
Isolation de 40 mm d’épaisseur posée d’usine, sur la face
supérieure de la paroi rayonnante chanfreinée et profilée
afin d’assurer sa rigidité et le maintien de l’isolation.
•
Système de fixation d’un panneau rayonnant possible directement
sur les profils de suspension, placés tous les 3
mètres, en respectant un entraxe ≤ 3 mètres (lorsque plusieurs modules
sont groupés parallèlement, des profils
multi-rails fixés par 2 points doivent être utilisés en respectant le même
entraxe maximum).
•
Collecteurs en tube d’acier galvanisé de section circulaire de Ø 32
mm, équipés de raccords à visser.
•
Ø de raccordement de 1" / Ø de vidange de ½"
•
Panneaux rayonnants livrables en largeur unique de 320 mm, et en
longueurs standard de 2, 3, 4, 5 ou 6 mètres.
•
Assemblage des panneaux par raccords à visser ou raccords à
sertir, au choix, dissimulés par couvre-joint.
Il s seront dimensionnés et répartis de manière à assurer la puissance
requise et à couvrir correctement la surface
chauffée.
Chaque entité sera équipée des éléments suivants :
•
1 robinet d’isolement ¼ tours de Ø approprié
•
1 robinet d’équilibrage « 4 fonctions » de Ø approprié
•
1 robinet de vidange
•
1 purgeur d'air
L’Entreprise prévoira la location d’une ou plusieurs nacelle(s)
motorisée(s) électrique(s) autonome(s), pour la
manutention et la mise en oeuvre des panneaux rayonnants et de leurs
canalisations de raccordement.
Elle prévoira également les dispositifs de supportage permettant de
calepiner précisément les panneaux
rayonnants, tout en se fixant uniquement sur les poutres lamellé-collé
principales. Ces dispositifs pourront être
constitués par des profilés du commerce en acier inoxydable, marque
HILTI, ou techniquement similaire, avec leurs
accessoires permettant les combinaisons et la charge admissible
souhaitées.
La température ambiante sera régulée par un dispositif de vanne 2
voies motorisée, asservie à une sonde
d’ambiance, placée judicieusement dans le local, sous protection
mécanique amovible grillagée laquée ou
inoxydable, composée des éléments suivants :
LE : 22/06/2009
Syndicat Intercommunal d'Energies du département de la Loire 5 rue Charles de Gaulle - 42021 SAINT ÉTIENNE CEDEX 01
Page : 6
DESCRIPTIF QUANTITATIF
RENOVATION CHAUFFAGE
Lot n°1 : CHAUFFAGE
•
1 Régulateur (non programmable) marque SIEMENS, type RLU
222, placé en chaufferie et permettant de
paramétrer la valeur de la consigne d’ambiance de la salle de sports.
•
1 Sonde d’ambiance déportée, avec décalage de consigne (±3°C),
marque SIEMENS, type QA 26, placée sous
protection mécanique amovible, et faisant office d’organe de mesure de
la température et de d’affinage de
réglage.
•
1 Ensemble, marque SIEMENS, composé d’une vanne 2 voies
type VXG 44-32-16, et d’un servomoteur type SQS 65,
placés en chaufferie sur le collecteur de départ vers les panneaux
rayonnants.
L’Entreprise aura la charge de l’alimentation, des raccordements
électriques et de l’asservissement de ces
équipements de régulation, depuis l’armoire de chaufferie existante
conservée. Les règles particulières de mise en
oeuvre des installations électriques seront les mêmes que celles
décrites plus avant.
2.2.1 Panneaux rayonnant à eau chaude (Puissance totale 40
kw max)
2.2.2 Manutention (nacelle...)
2.2.3 Régulation d'ambiance
2.2.4 Raccordement hydrauliques et électriques
Ens
1,00
Ens
1,00
Ens
1,00
Ens
1,00
MONTANT H.T. En Euros
T.V.A. 19,60 %
MONTANT T.T.C.
Fait à
le
L'entrepreneur
( cachet )
LE : 22/06/2009
Syndicat Intercommunal d'Energies du département de la Loire 5 rue Charles de Gaulle - 42021 SAINT ÉTIENNE CEDEX 01
Page : 7
