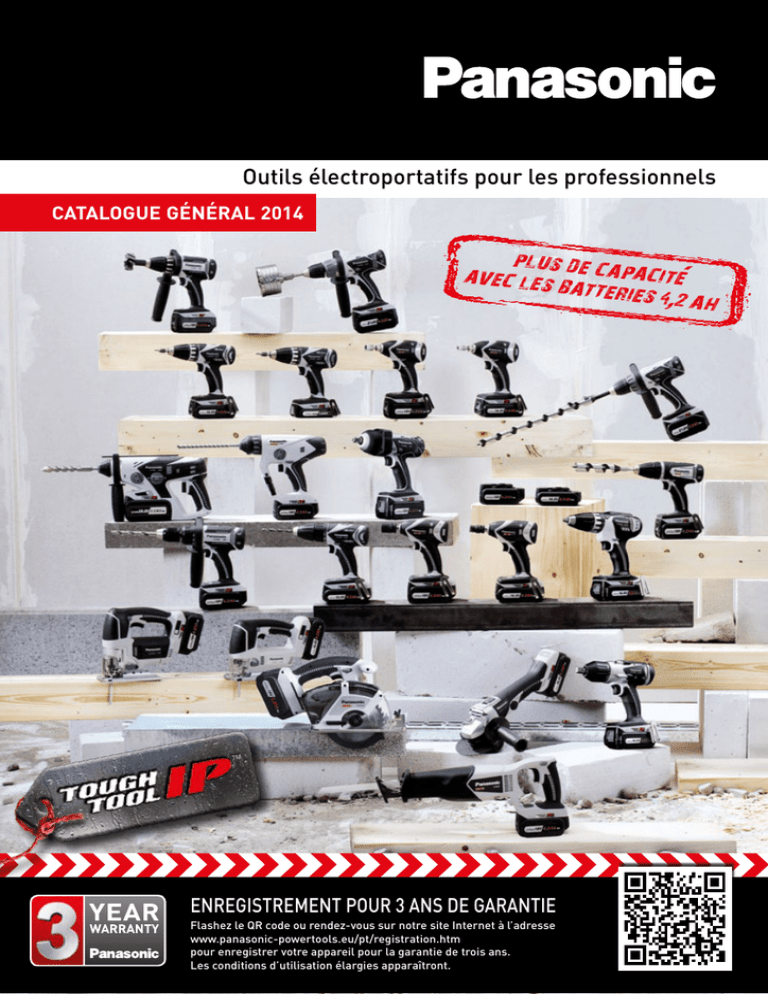

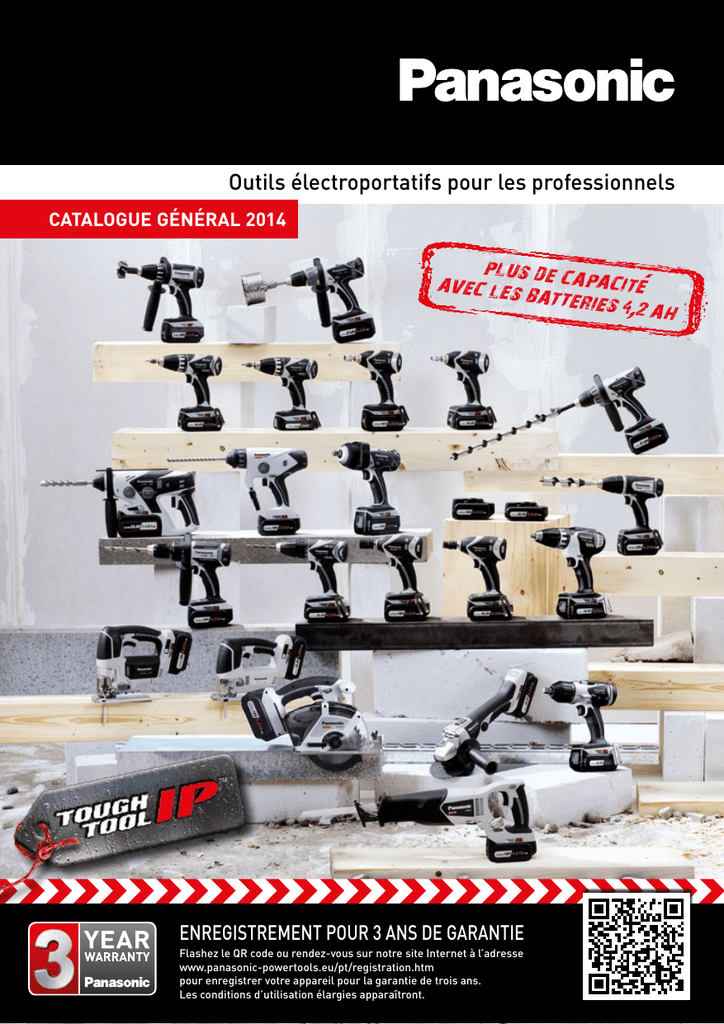

Outils électroportatifs pour les professionnels
CATALOGUE GÉNÉRAL 2014
PLUS D
AV EC L ES E C APA C IT E
B AT T ER IES
4 2 AH
ENREGISTREMENT POUR 3 ANS DE GARANTIE
Flashez le QR code ou rendez-vous sur notre site Internet à l’adresse
www.panasonic-powertools.eu/pt/registration.htm
pour enregistrer votre appareil pour la garantie de trois ans.
Les conditions d’utilisation élargies apparaîtront.
Nouveau 3 ans de garantie, gamme et capacité étendue.
3
Toutes les nouveautés d‘un seul coup d‘oeil
4 – 13
EY 7460 LS2S
EY 7450 LS2S
EY 7443 LS2S
EY 7441 LS2S
EY 74A1 LS2G
EY 7450 X
EY 7443 X
EY 7441 LE2S
EY 74A1 X
EY 7441 X
Perceuse visseuse sans fil
14 – 19
EY 7410 LA2S
EY 7411 LA1S
EY 7410 LA1C
EY 7411 LA1C
Visseuse articulée sans fil
20 – 22
EY 7552 LS2S
EY 75A1 LS2G
EY 75A2 LS2G
EY 7549 LS2S
EY 7552 X
EY 75A1 LS2F
EY 75A2 LS2F
EY 7549 X
EY 75A1 X
EY 75A2 X
Visseuse / Clé à chocs sans fil
EY 7960 LS2S
23 – 27
EY 7950 LS2S
EY 7940 LS2S
EY 7950 X
EY 7940 X
Perceuse visseuse à percussion sans fil
EY 7880 LP2C
EY 78A1 LS2G
EY 7880 X
EY 78A1 LS2F
28 – 31
EY 78A1 X
Marteau perforateur sans fil
32 – 34
EY 45A1 LS1G
EY 45A2 LS2G
EY 4541 LS1S
EY 45A1 X
EY 45A2 XM
EY 4541 X
EY 4550 X
Scies sans fil
35 – 39
EY 4640 LS1S
EY 4640 X
Meuleuse d‘angle sans fil
40 – 41
EY 3641 LS1S
EY 3640 LS1S
EY 3641 K
EY 3640 K
EY 3610 LA1J
Pistolet à cartouche sans fil
EY 37C1 B
42 – 44
EY 37C2 B
EY 37A1 B
EY 3743 B
Lampes, aspirateur, souffleur sans fil
46 – 48
Packs
49 – 51
Tableau accessoires standards et spéciaux et temps de charge
52 – 53
Capacités batteries (Li-ion)
54 – 57
Sélection, légende et récapitulatif complet des produits
58 – 59
NOUVEAU
3 ANS DE GARANTIE ,
GAMME ET
CAPACITE ETENDUE .
Nouveau pour 2014, nous avons ajouté plus d'outils comportant
notre technologie double-voltage, accru la capacité de nos batteries
à 4,2 Ah pour les gammes 14,4 V et 18 V*, le tout soutenu par notre
nouvelle extension de garantie 3 ans**. Il y a maintenant sept outils
en configuration double-voltage avec l'introduction de la nouvelle scie
circulaire EY 45A2 au niveau de flexibilité redoutable. Non seulement
vous pouvez l'utiliser avec des batteries en 14,4 V ou 18 V (capacité de
1,5 Ah à 4,2 Ah) mais également pour la découpe du bois, du métal, du
plastique et autres matériaux.
La toute nouvelle clé à choc EY 7552 Heavy Duty offre une haute performance et une excellente durabilité tout en étant la plus compact de sa
catégorie. Cela est dû à une conception révolutionnaire de frappe 'twin
hammer' qui réduit considérablement la taille et le poids, mais aussi
réduit largement les vibrations permettant une utilisation confortable.
En savoir plus à ce sujet à la page 24 ou consultez la vidéo sur notre
nouveau site.
Des niveaux de protection élevés de nos outils portatifs permettent
une utilisation accrue dans des conditions extrèmes d'humidité et de
poussière.
Donc, pour 2014, la capacité accrue, une plus grande flexibilité et des
performances plus élevées feront de Panasonic encore plus le choix des
professionnels.
N'hésitez pas à visiter notre nouveau site :
www.panasonic-powertools.eu
* Exclu EY 7441 LE2S
** 3 ans sur l'outil Li-ion et 2 ans sur la batterie Li-ion et le chargeur
Voir conditions de garantie applicables sur notre site
http://www.panasonic-powertools.eu/pt/registration.htm
3
ENREGISTREMENT POUR
3 ANS DE GARANTIE
4
ENREGISTREMENT
FACILE
Les outils électroportatifs PANASONIC pour les professionnels, avec batteries et
chargeurs, répondent aux exigences de qualité les plus élevées. Nous sommes maintenant heureux de vous offrir une garantie prolongée. Avec une couverture de 3 ans
sur l'outil et 2 ans sur la batterie et le chargeur, ce service est disponible sans frais
en enregistrant vos outils en ligne dans les 30 jours suivant l'achat.
Flashez le QR code ou rendez-vous sur notre site Internet à l’adresse
www.panasonic-powertools.eu/pt/registration.htm
pour enregistrer votre appareil pour la garantie de trois ans.
Les conditions d’utilisation élargies apparaîtront.
Si vous avez besoin d'effectuer une
réparation en vertu de la garantie, veuillez
vous rendre auprès de votre agent local
Panasonic avec l'outil complet, le certificat
de garantie et la preuve d'achat.
5
INNOVATION DYNAMIQUE,
PERFORMANCE AUTOMATIQUE
La perceuse-visseuse EY 7443 est pourvue d'un embrayage automatique
qui adapte la vitesse en fonction de l'application et garantie ainsi un gain de
temps et d'énergie consommée.
Bénéfices et autres fonctions
Vitesse
La fonction vitesse automatique fonctionne aussi en dévissage. Dans cette
application, le couple maxi est délivré
pour ensuite basculer en vitesse
rapide.
Protection contre la surcharge
En détectant la nécessité d'avoir plus de
couple, la platine électronique change
et ajuste la charge sur le moteur. Dans
les cas extrèmes de surcharge, le
capteur coupe l'alimentation du moteur
protégeant ainsi l'outil.
Sécurité
Le système de débrayage réduit les
effets de réaction au couple permettant
de protéger les poignées et éviter les
sauts d'embouts sur les têtes de vis.
Perçage sans arrêt en mode AUTO
1
6
2
3
1
DÉMARRAGE EN
HAUTE VITESSE
2
CONTINUER LE PERÇAGE :
L'OUTIL RÉGULE LA VITESSE,
SANS ARRÊT
3
FINITION À BASSE
VITESSE
3 vitesses disponibles
AUTOMATIQUE
Meilleure performance en fonction
de l'application –
sans arrêt
HAUTE
Haute vitesse, faible
puissance, travail
plus rapide
BASSE
Basse vitesse, pour
perçage difficile
Tous les détails
en page 18.
7
MEILLEURE PERFORMANCE
AUX BATTERIES
NOUVELLES TYPE S
Pour une meilleure performance : Un nouveau niveau de capacité de batterie.
Toute une gamme de caractéristiques assurent les batteries Panasonic
comme étant robustes et endurantes. Les nouvelles batteries Type S 14,4 V et
18 V avec 4,2 Ah offrent une meilleure endurance et une plus longue durée
d’utilisation par charge.
Gestion individuelle de
la tension de la batterie
Chaque segment de 3,6 V
est surveillée par le capteur
pour assurer un contrôle
optimal de la décharge, ce
qui empêche les éventuelles
surcharges et décharges
trop importantes.
Capteur
Batterie
Compartiment
Capteur de prévention
de décharge excessive
Un capteur surveille toute
décharge excessive (décharge en dessous du seuil
minimum de la tension de
la batterie), un problème
inhérent aux batterie de
lithium.
8
Capteur de protection
contre toute surchauffe
de la batterie
Un capteur de température
coupe l‘alimentation vers le
moteur avant que la température de la batterie ne devienne
trop élevée et fait clignoter un
voyant sur le panneau de commande de l‘outil pour informer
l‘utilisateur.
205 %
18 V | 4,2 Ah EY 9L51 Type S
170 %
14,4 V | 4,2 Ah EY 9L45 Type S
167 %
18 V | 3,3 Ah EY 9L50 Type R
133 %
14,4 V | 3,3 Ah EY 9L44 Type R
14,4 V | 3,1 Ah EY 9L41 Type Z
125 %
14,4 V | 3 Ah EY 9L40 Type N 100 %
Performance totale
de la batterie
Index de comparaison
14,4 V Type N à 100 %
18 V batterie
Avec 18 V et 4,2 Ah : 340 vis
de 8 x 80 mm dans du pin jaune
(avec visseuse EY 74A1)
14,4 V batterie
Avec 14,4 V et 4,2 Ah : 270 vis
de 8 x 80 mm dans du pin jaune
(avec visseuse EY 74A1)
9
MAXIMUM DE FLEXIBILITE
GRANDE CAPACITE
Le futur s'adapte au passé. Utilisez vos anciennes batteries Panasonic
Li-ion avec nos nouveaux outils. Toutes nos batteries 14,4 V et 18 V Li-ion
peuvent être utilisées avec ces nouveaux outils, mais pour une meilleure
performance, les batteries de 4,2 Ah offriront une endurance et une capacité
inégalée.
Circuit de double voltage
Détection de la tension de la batterie pour
des performances optimales. Une platine
électronique spécifique détecte le voltage
de la batterie lorsqu’elle est insérée. Elle
applique ensuite un contrôle pour autoriser
une tension et un flux de courant approprié
à l‘outil pour une meilleure performance.
Outils Panasonic duo-voltage
La interface de batterie permet l’utilisation des
précédentes batteries Panasonic 14,4 V et 18 V Li-ion.
NOUVEAU
NOUVEAU
NOUVEAU
EY 37A1 B
EY 74A1 LS2G
EY 75A1 LS2G / LS2F
EY 75A2 LS2G / LS2F
Souffleur
Perceuse visseuse
sans fil
Visseuse à choc avec
mandrin rapide hexa 1/4"
Clé à chocs sans fil avec
carré mâle 1/2"
NOUVEAU
NOUVEAU
10
EY 45A1 LS1G
EY 45A2 LS2G
EY 78A1 LS2G / LS2F
Scie sabre sans fil
Scie circulaire
sans fil multi
Marteau perforateur
sans fil
11
PARFAITE PROTECTION
Le concept de la gamme « TOUGH TOOL IP* », inclus des fonctions comme
le capteur de niveau de la batterie, une protection contre la surchage et
contre la décharge de la batterie. Ces fonctions permettent une utilisation
sûre, puissante et fiable des outils.
Gâchette
Un composant spécial ainsi
qu'un capuchon en caoutchouc
permettent la protection de
la gâchette contre l'eau et la
poussière.
Electronique
Les circuits électroniques du
panneau de commande et de la
batterie sont recouverts d'une
couche d'uréthane pour une
protection maximum contre la
poussière et l'eau.
Batterie
Les batteries sont conçues de
manière à être étanche à l'humidité.
Caractéristiques des produits « TOUGH TOOL »
* IP = INTELLIGENT POWER TOOL
12
Carter en magnésium
Refroidi et hermétique à la poussière
Le magnésium est un matériau léger, solide qui
dissipe très rapidement la chaleur de sorte
que les composants à l‘intérieur ne chauffent
pas. Le gage d‘une grande longévité.
La circulation de l‘air entre le motoréducteur et l‘unité d‘entrainement permet
une utilisation continue dans de dures
conditions. En effet, tel un ventilateur, elle
refroidit le mécanisme complet, y compris le
marteau et les roues d‘engrenage.
Roulements à billes encastrés
dans le métal
Aux endroits particulièrement sollicités,
les roulements à billes sont sertis de métal
ce qui contribue à améliorer la douceur de
marche et à augmenter la durée de vie du
mécanisme.
Électronique de régulation
et de commande protégée contre les vibrations
Caractéristiques du marteau perforateur EY 7880
13
PERCEUSE VISSEUSE SANS FIL
Puissante et rapide.
14
4,2 Ah 21,6 V
EY 7460 LS2S
NOUVEAU
Nouvelle batterie Li-ion 4,2 Ah
Charge utile 65 min. et charge pleine 85 min
Poids faible de 2,45 kg (avec batterie)
Puissance élevée avec max. 63 Nm
Embrayage à 18 positions + vitesse de perçage
Mandrin de perçage de grande capacité de 13 mm (sans clé)
Stabilisation électronique de la vitesse
Frein d’inertie électronique
Marche droite/gauche
Boitier compact
Témoins lumineux DEL
Avec deux batteries
MODÈLE / TYPE
EY 7460 LS2S
Tension
21,6 V
Capacité selon IEC (technologie)
4,2 Ah (Li-ion)
Durée de chargement (charge utile / pleine)
65 / 85 min.
Vitesse sans charge (basse / haute) en tr/min.
100 – 400 / 350 – 1.500
Couple maximal (vis tendre / dure)
42 / 63 Nm
Couple embrayage
1,0 – 6,9 Nm
Étages de couple
18 + vitesse de perçage
Diamètre maxi foret (bois / métal)
38 / 13 mm
Taille maxi de scie cloche (bois)
65 mm
Dimensions (l x h x p)
75 x 232 x 255 mm
Poids (avec batterie)
2,45 kg
Accessoires standards (batterie / chargeur / coffret)
2 x batterie EY 9L62 B
EY 0L82 B
avec coffret
Accessoires spéciaux
voir pages 52 – 53
85
min.
Applications
Chantiers en général, installation électrique,
installation de charpente et de serrurerie
Lampe de travail à diode et symboles
La lampe de travail à diode offre un bon éclairage de l’env.ironnement de travail, y compris
aux endroits les plus sombres. Des symboles
clignotants indiquent que la charge de la batterie
est faible ou qu’il y a surchauffe.
15
18 V
14,4 V
4,2 Ah
EY 74A1 LS2G / X
Puissante batterie Li-ion 4,2 Ah*
Charge utile 55 min. et charge pleine 70 min.
Poids faible de 1,95 kg (avec batterie)*
Embrayage à 18 positions
Boitier compact
Avec deux batteries*
Ill. EY 74A1 LS2G
MODÈLE / TYPE
EY 74A1 LS2G
Tension
18 V
18 V / 14,4 V
4,2 Ah (Li-ion)
*
55 / 70 min.
*
80 – 600 / 220 – 1.750 *
32 / 42 Nm
*
Couple embrayage
0,5 – 4,4 Nm
*
Étages de couple
18 + vitesse de perçage *
35 / 13 mm
*
50 mm
*
59 x 203 x 239 mm
*
1,95 kg
*
2 x batterie EY 9L51 B sans
EY 74A1 X
EY 0L82 B
sans
avec coffret
sans
70
min.
Applications
Pour usage universel
Puissant et robuste avec un design compact et
un poids de 1,95 kg seulement (avec batterie
18 V). Vous pouvez même utiliser les batteries
existantes de 14,4/18 V Panasonic Li-ion.
* Pour les modèles X (EY 74A1 X), la fourniture ne comprend ni la batterie ni le chargeur.
16
4,2 Ah
EY 7450 LS2S / X
18 V
NOUVEAU
Boitier compact
Ill. EY 7450 LS2S
MODÈLE / TYPE
EY 7450 LS2S
Tension
18 V
18 V
4,2 Ah (Li-ion)
*
55 / 70 min.
*
50 – 430 / 160 – 1.650 *
Couple maximal (élastique / franc)
40 / 57 Nm
*
Couple embrayage
1,0 – 6,9 Nm
*
Étages de couple
36 / 13 mm
*
65 mm
*
63 x 218 x 248 mm
*
2,15 kg
*
EY 7450 X
EY 0L82 B
sans
avec coffret
sans
70
min.
Applications
Moteur à 4 balais et pavé de contrôle
Le nouveau moteur offre des performances
remarquables tant au niveau de la vitesse que du
couple délivré. Le pavé de contrôle avec la LED
attire l'attention sur la température et l'état de
chargement de la batterie.
* Pour les modèles X (EY 7450 X), la fourniture ne comprend ni la batterie ni le chargeur.
17
14,4 V 4,2 Ah
EY 7443 LS2S / X
Perceuse visseuse sans fil à vitesse auto-régulée
Vitesse auto-régulée
Crochet pour port à la ceinture et poignée souple
Ill. EY 7443 LS2S
MODÈLE / TYPE
EY 7443 LS2S
Tension
14,4 V
14,4 V
4,2 Ah (Li-ion)
*
50 / 60 min.
*
Vitesse sans charge (basse / auto, haute) en tr/min.
60 – 400 / 160 – 1.400 *
28 / 41,5 Nm
*
Couple embrayage
0,5 – 4,4 Nm
*
Étages de couple
35 / 13 mm
*
Taille maxi de scie cloche (métal)
33 mm
*
62 x 199 x 254 mm
*
1,85 kg
*
EY 7443 X
EY 0L82 B
sans
avec coffret
sans
60
min.
Applications
Automatiquement la bonne vitesse
La EY 7443 offre 3 niveaux de vitesse : HIGH,
LOW et AUTO. Particulièrement dans les
perçages longs et difficiles, la fonction AUTO
aide à trouver la bonne vitesse et ce totalement
automatiquement.
18
4,2 / 1,5 Ah 14,4 V
EY 7441 LS2S / LE2S / X
NOUVEAU
Puissante batterie Li-ion 4,2 Ah disponibles*
60 / 35 min. durée de chargement (charge pleine)
Poids faible de 1,75 / 1,5 kg (avec batterie)*
Crochet pour port à la ceinture et poignée souple
Ill. EY 7441 LS2S
MODÈLE / TYPE
EY 7441 LS2S
EY 7441 LE2S
Tension
14,4 V
14,4 V
14,4 V
4,2 Ah (Li-ion)
1,5 Ah (Li-ion)
*
50 / 60 min.
30 / 35 min.
*
70 – 400 / 200 – 1.400 70 – 400 / 200 – 1.400 *
28 / 41,5 Nm
25,2 / 37,5 Nm
*
Couple embrayage
0,5 – 4,4 Nm
0,5 – 4,4 Nm
*
Étages de couple
18 + vitesse de perçage 18 + vitesse de perçage *
35 / 13 mm
35 / 13 mm
*
33 mm
33 mm
*
60 x 193 x 232 mm
60 x 193 x 218 mm
*
1,75 kg
1,5 kg
*
2 x batterie EY 9L45 B 2 x batterie EY 9L42 B sans
EY 7441 X
EY 0L82 B
EY 0L82 B
sans
avec coffret
avec coffret
sans
60
35
min.
min.
Applications
Pour plus de puissance
Un couple constant est assuré par la stabilisation
électronique de la vitesse, même en cas de fortes
résistances. La lampe de travail à diode offre un
bon éclairage.
19
VISSEUSE ARTICULÉE SANS FIL
Compacte, précise et puissante.
20
1,5 Ah
3,6 V
EY 7410 LA2S / LA1C
Batterie Li-ion classe de puissance 1,5 Ah
Embout à six pans creux 1/4"
Limiteur de couple automatique
Capot de verrouillage*
Commutateur de verrouillage
Poignée caoutchoutée antidérapante
Avec deux batteries et coffret*
MODÈLE / TYPE
EY 7410 LA2S
EY 7410 LA1C
Tension
3,6 V
3,6 V
1,5 Ah (Li-ion)
1,5 Ah (Li-ion)
15 / 30 min.
15 / 30 min.
200 / 600
200 / 600
1,5 / 4,4 Nm
1,5 / 4,4 Nm
Couple embrayage
env. 0,3 – 2,9 Nm
env. 0,3 – 2,9 Nm
Étages de couple
21
21
Couple par position
env. 0,1 Nm
env. 0,1 Nm
Dimensions (Ø x l droite x h articulée)
46 x 276 x 134 mm
46 x 276 x 134 mm
0,5 kg
0,5 kg
2 x batterie EY 9L10 B 1 x batterie EY 9L10 B
EY 0L10 B
sans
avec coffret
sans
30
30
min.
min.
Applications
Installation électrique, construction de racks et
d'armoires, lignes de construction automobile et
aéronautique
Maniabilité La lampe de travail à diode offre
un bon éclairage de l'env.ironnement de travail,
y compris aux endroits les plus sombres. Un
capuchon verrouillant l'embrayage interdit de
changer inopinément le couple.
* Valable pour l‘étendue de la fourniture de EY 7410 LA2S.
21
3,6 V
1,5 Ah
EY 7411 LA1S / LA1C
Comptage des vissages
Embrayage à 21 paliers avec limiteur de couple automatique
Capot de verrouillage d’accouplement
Commutateur de verrouillage
Poignée caoutchoutée antidérapante
Avec une batterie
MODÈLE / TYPE
EY 7411 LA1S
EY 7411 LA1C
Tension
3,6 V
3,6 V
1,5 Ah (Li-ion)
1,5 Ah (Li-ion)
15 / 30 min.
15 / 30 min.
200 / 600
200 / 600
1,5 / 4,4 Nm
1,5 / 4,4 Nm
Couple embrayage
env. 0,3 – 2,9 Nm
env. 0,3 – 2,9 Nm
Étages de couple
21
21
Couple par position
env. 0,1 Nm
env. 0,1 Nm
Dimensions (Ø x l droite x h articulée)
46 x 283 x 148 mm
46 x 283 x 148 mm
0,5 kg
0,5 kg
Accessoires standards (batterie / chargeur)
1 x batterie EY 9L10 B 1 x batterie EY 9L10 B
EY 0L10 B
sans
30
30
min.
min.
Applications
Fabrication et montage
Comptage fiable
Il est possible de programmer le nombre de vis
à visser, ce nombre reste en mémoire méme
aprés changement de l'batterie. Le verrou commutateur empéche tout déréglage par le contact
inopiné du champ de commande.
22
VISSEUSES ET CLÉS À CHOC
Puissance élevée.
23
23
18 V
4,2 Ah
EY 7552 LS2S / X
NOUVEAU
Clé à choc sans fil
1/2" carré mâle
Puissance élevée : max. 470 Nm
Nouvelle conception « twin hammer »
Porte-ceinture
Ill. EY 7552 LS2S
MODÈLE / TYPE
EY 7552 LS2S
Voltage
18 V
18 V
4,2 Ah (Li-ion)
*
55 / 70 min.
*
Vitesse sans charge en tr/min.
0 – 1.550
*
Nombre de percussions en tr/min.
0 – 2.400
*
Couple maximal
470 Nm
*
77 x 214 x 252 mm
*
2,6 kg
*
EY 7552 X
EY 0L82 B
sans
avec coffret
sans
70
min.
Applications Climatisation, réparation et
entretien en construction, échafaudage
Puissance élevée jusqu'à 470 Nm
La structure « twin hammer » donne une taille
compacte et un poids réduit avec une haute
puissance! La combinaison entre le marteau
intérieur principale et le marteau extérieur contribue également à réduire les vibrations.
24
4,2 Ah 14,4 V
EY 75A1 LS2G / LS2F / X
18 V
NOUVEAU
Visseuse à chocs sans fil avec pans creux
Charge utile 55 min. et charge pleine 70 min. (18 V)
Poids faible de 1,65 kg (avec 18 V batterie)*
3 vitesses (haute / moyenne / basse)
Moteur sans balai et commutateur électronique
Porte-ceinture
Ill. EY 75A1 LS2G
MODÈLE / TYPE
EY 75A1 LS2G
EY 75A1 LS2F
EY 75A1 X
Tension
18 V
14,4 V
18 / 14,4 V
4,2 Ah (Li-ion)
4,2 Ah (Li-ion)
*
55 / 70 min.
50 / 60 min.
*
Couple maximal (petit / moyen / fort)
26 / 130 / 155 Nm
26 / 130 / 150 Nm
*
Vitesse sans charge
(basse / moyenne / haute) en tr/min.
0 – 1.000
0 – 1.000
*
0 – 1.400
0 – 1.400
*
0 – 2.500
0 – 2.000
0 – 2.500
0 – 2.000
*
*
0 – 2.800
0 – 2.800
*
0 – 3.000
0 – 3.000
*
61 x 143 x 242 mm
61 x 143 x 233 mm
*
1,65 kg
1,55 kg
*
Nombre de percussions
EY 0L82 B
EY 0L82 B
sans
avec coffret
avec coffret
sans
70
60
min.
min.
Compacte et puissant Le nouvel appareil
EY 75A1 offre de la puissance, de la polyvalence
et de la résistance. Un taux d'impact variable
(3 vitesses) permet un contrôle et une puissance
pour exécuter pratiquement n'importe quels
travaux de vissage. Le mode de démarrage lent
permet un démarrage précis pour un travail net.
25
18 V
14,4 V
4,2 Ah
NOUVEAU
Clé à chocs sans fil avec carré mâle
Poids faible de 1,65 kg (avec 18 V batterie)*
1/2" carré mâle
Moteur sans balai
Commutateur électronique
Porte-ceinture
Ill. EY 75A2 LS2G
MODÈLE / TYPE
EY 75A2 LS2G
EY 75A2 LS2F
EY 75A2 X
Tension
18 V
14,4 V
18 / 14,4 V
4,2 Ah (Li-ion)
4,2 Ah (Li-ion)
*
55 / 70 min.
50 / 60 min.
*
Couple maximal (petit / moyen / fort)
50 / 140 / 205 Nm
50 / 140 / 200 Nm
*
Vitesse sans charge (basse / moyenne / haute)
en tr/min.
0 – 1.000
0 – 1.000
*
0 – 1.400
0 – 1.400
*
Nombre de percussions
0 – 2.300
0 – 2.000
0 – 2.300
0 – 2.000
*
*
0 – 2.800
0 – 2.800
*
0 – 3.500
0 – 3.500
*
61 x 155 x 242 mm
61 x 155 x 233 mm
*
1,65 kg
1,55 kg
*
EY 0L82 B
EY 0L82 B
sans
avec coffret
avec coffret
sans
70
min.
60
min.
Un assistant fort Avec un couple de serrage maximum de 205 Nm, le EY 75A2 est idéal pour presque
toutes les applications de montage. Il dispose de
3 niveaux de réglage de la vitesse qui réduisent
ou augmentent la puissance d'entraînement. La
forme ergonomique offre un confort d'utilisation
en réduisant la fatigue de travail de l'opérateur.
26
4,2 Ah 14,4 V
EY 7549 LS2S / X
NOUVEAU
Visseuse sans fil multifonctions
1/2" carré mâle
Deux modes de service: visseuse perceuse / à percussion
pour toutes applications de perçage
Embrayage à 21 positions + vitesse de perçage
Limiteur de couple automatique et frein d’inertie électronique
Ill. EY 7549 LS2S
MODÈLE / TYPE
EY 7549 LS2S
Tension
14,4 V
EY 7549 X
14,4 V
4,2 Ah (Li-ion)
*
50 / 60 min.
*
Vitesse sans charge (action perçage-vissage / de percussion-vissage) en tr/min
380 –1.200 / 0 –2.300
*
Couple maximal (perçage) (basse / haute)
9 / 26 Nm
*
Couple embrayage
0,7 – 4,4 Nm
*
Étages de couple
61 x 210 x 234 mm
*
1,85 kg
*
EY 0L82 B
sans
avec coffret
sans
60
min.
Applications
Montage de portes/fenêtres, HVAC, installation
électrique et sanitaire
Technologie multifonction
Avec la combinaison du mode choc et le mode
visseuse, cet outil offre la polyvalence et la
performance dans les applications conjuguées.
*Pour les modèles X (EY 7549 X), la fourniture ne comprend ni la batterie ni le chargeur.
27
PERCEUSE VISSEUSE
À PERCUSSION SANS FIL
Plus de force.
28
4,2 Ah 21,6 V
EY 7960 LS2S
NOUVEAU
Nouvelle batterie Li-ion 4,2 Ah
Fonction perceuse à percussion
Poignée frontale sure
Avec deux batteries
MODÈLE / TYPE
EY 7960 LS2S
Tension
21,6 V
Capacité (technologie)
4,2 Ah (Li-ion)
65 / 85 min.
100–400 / 350–1.500
42 / 63 Nm
Fonction perceuse à percussion en coups/min.
7.200 – 27.000
Diamètre maxi foret (bois / métal / maçonnerie)
38 / 13 / 13 mm
65 mm
75 x 232 x 255 mm
2,5 kg
EY 0L82 B
avec coffret
85
min.
Applications Travaux généraux, travaux d'installation, installation électrique et sanitaire,
montage en menuiserie
Qualité toujours Le motoréducteur en métal
et un système de refroidissement spécialement
développé sont un gage d'une grande longévité
et d'un travail sans problème. La lampe de travail
à diode est d'un précieux secours dans un environnement obscur.
29
18 V
4,2 Ah
EY 7950 LS2S / X
NOUVEAU
Ill. EY 7950 LS2S
MODÈLE / TYPE
EY 7950 LS2S
Tension
18 V
18 V
4,2 Ah (Li-ion)
*
55 / 70 min.
*
50 – 430 / 160 – 1.650 *
40 / 57 Nm
*
7.740 – 29.700
*
36 / 13 / 13 mm
*
65 mm
*
63 x 235 x 248 mm
*
2,3 kg
*
EY 7950 X
EY 0L82 B
sans
avec coffret
sans
70
min.
Applications Travaux généraux, travaux d'installation, installation électrique et sanitaire,
montage en menuiserie
Nouveau moteur à 4 balais Le nouveau moteur
à 4 balais offre des performances remarquables
avec un couple de 40 Nm, en vissage élastique,
et une stabilité de régime. La fonction de
perçage à percussion permet une large gamme
d'application.
30
4,2 Ah 14,4 V
EY 7940 LS2S / X
NOUVEAU
Ill. EY 7940 LS2S
MODÈLE / TYPE
EY 7940 LS2S
Tension
14,4 V
14,4 V
4,2 Ah (Li-ion)
*
50 / 60 min.
*
70 – 400 / 200 – 1.400 *
28 / 41,5 Nm
*
7.200 – 25.200
*
35 / 13 / 13 mm
*
33 mm
*
60 x 200 x 232 mm
*
1,8 kg
*
EY 7940 X
EY 0L82 B
sans
avec coffret
sans
60
min.
Applications Travaux d'installation, installation
électrique et sanitaire, échafaudage
La polyvalence avec OPS
Grâce à l'OPS (système de protection de
surchauffe), le moteur est mieux protégé des
dommages causés par une surcharge. Aussitôt
qu'une température trop élevée est constatée,
le moteur s'arrête automatiquement et le voyant
de température s'allume.
31
MARTEAU PERFORATEUR
SANS FIL
Pour une utilisation en continue.
32
3,0 Ah 28,8 V
EY 7880 LP2C / X
NOUVEAU
Nombre de percussion réglable
Adaptateur de burin SDS-plus en
équipement standard
Poignée en caoutchouc souple antivibration
Avec deux batteries
Ill. EY 7880 LP2C
MODÈLE / TYPE
EY 7880 LP2C
EY 7880 X
Tension
28,8 V
28,8 V
3,0 Ah (Li-ion)
*
60 / 80 min.
*
0 – 920
*
Nombre de percussions marteau perforateur (basse / haute)
0 – 2.800
*
0 – 4.500
*
Intensité percussion (basse / haute)
1,3 / 2,4 J
*
Porte-mèche
SDS-plus
*
83 x 319 x 203 mm
*
3,85 kg
*
Accessoires standards (batterie / chargeur / coffret / adaptateur)
*
EY 0L82 B
sans
avec coffret
sans
avec adaptateur
sans
80
min.
Applications Chantiers en général
Légèreté Avec sa grande puissance, un nouveau
moteur et un carter métallique, le marteau
perforateur est le poids plume de sa catégorie.
C'est pour cela qu'il convient parfaitement pour
une utilisation continue. Les doubles fonctions
marteau perforateur / visseuse perceuse et
vitesse sont faciles à régler et se combinent
entre elles.
33
18 V
14,4 V
4,2 Ah
NOUVEAU
Poids faible de 2,6 kg (avec batterie 18 V)*
Commutateur à démarrage rapide pour un perçage précis
Porte-outil SDS-plus
Adaptateur d'embout
Ill. EY 78A1 LS2G
MODÈLE / TYPE
EY 78A1 LS2G
EY 78A1 LS2F
Tension
18 V
14,4 V
18 / 14,4 V
4,2 Ah (Li-ion)
4,2 Ah (Li-ion)
*
55 / 70 min.
50 / 60 min.
*
0 – 1.250
0 – 1.000
*
Nombre de percussions marteau perforateur en coups/min.
0 – 4.750
0 – 3.800
*
Intensité percussion (basse / haute)
2,2 J
2,2 J
*
Porte-mèche
SDS-plus
SDS-plus
*
64 x 249 x 272 mm
64 x 249 x 264 mm
*
2,6 kg
2,45 kg
*
EY 78A1 X
EY 0L82 B
EY 0L82 B
sans
avec coffret
avec coffret
sans
70
60
min.
min.
Applications
Installation d'éclairage, installation sanitaire,
installation de distribution, constructions
métalliques
Dualité combiné avec flexibilité
Performant et d'une grande longévité, ce
perforateur possède maintenant la flexibilité du
double voltage. Cela permet de la haute performance et de la polyvalence.
34
SCIES SANS FIL
Pour scier avec force et précision.
35
18 V
14,4 V
4,2 Ah
EY 45A1 LS1G / X
Scie sabre sans fil
Charge utile 55 min. et
charge pleine 70 min.
Faibles vibrations grâce au
mécanisme à contrepoids
Pour le métal, le plastique et le bois
Évacuation des poussières et
protège-poussières
Avec une batterie*
Ill. EY 45A1 LS1G
MODÈLE / TYPE
EY 45A1 LS1G
Tension
18 V
18 / 14,4 V
4,2 Ah (Li-ion)
*
55 / 70 min.
*
Cycle sans charge en tr/min.
2.800
*
Hauteur de course
28 mm
*
Epaisseur maximum de la lame
1,6 mm
*
87 x 460 x 210 mm
*
3,4 kg
*
EY 45A1 X
EY 0L82 B
sans
avec coffret
sans
70
min.
Applications
Travaux généraux, montage en menuiserie
Pack de haute performance
Convient pour desassemblage et la découpe
nette et rapide d'une large gamme de matériaux. Grâce à la batterie 18 V 4,2 Ah, l'utilisation de la scie se fera sans difficulté pour une
multitude d'applications.
*Pour les modèles X (EY 45A1 X), la fourniture ne comprend ni la batterie ni le chargeur.
36
4,2 Ah
EY 45A2 LS2G / XM
14,4 V
18 V
NOUVEAU
Scie sauteuse sans fil
Nouvelle batterie Li-ion 4,2 Ah*
Lame de scie métallique standard comprise
dans les accessoires
Cote de table compacte
3 positions d’évacuation des poussières
Design ergonomique et poignée souple
Ill. EY 45A2 LS2G
MODÈLE / TYPE
EY 45A2 LS2G
EY 45A2 XM
Tension
18 V
18 / 14,4 V
4,2 Ah (Li-ion)
*
55 / 70 min.
*
4.500
*
Profondeur maximale de coupe
46 mm
*
Lame de scie (diamètre extérieur)
135 mm
*
160 x 343 x 228 mm
*
2,8 kg
*
EY 0L82 B
sans
avec coffret
sans
70
min.
Applications
Constructions métalliques, installation électrique et sanitaire, travaux généraux
Un pour tous
EY 45A2 est une véritable scie multifonction
grâce à sa conception innovante. Elle permet
d'utiliser plusieurs types de lames pour avoir la
possibilité de couper l'acier, le bois et même le
plastique en toute sécurité.
*Pour les modèles XM (EY 45A2 XM), la fourniture ne comprend ni la batterie ni le chargeur.
37
18 V
4,2 Ah
EY 4550 X
Puissante batterie Li-ion 4,2 Ah disponibles*
4 niveaux de balancier pour une découpe plus
précise et plus rapide
Faibles vibrations grâce au mécanisme à contrepoids
Réglage progressif de l’angle de coupe de 0 à 45º
4 mouvements de coupe
Évacuation des poussières et protège-poussières
Design ergonomique
Ill. with batterie 18V / 4.2Ah
MODÈLE / TYPE
EY 4550 X*
Tension
18 V
4,2 Ah (Li-ion)
55 / 70 min.
2.500
65 mm
Hauteur de course
26 mm
1,6 mm
75 x 290 x 218 mm
3,35 kg
sans
sans
sans
70
min.
Applications
Système d‘évacuation de la poussière
Avec ce système, la poussière est évacuée et
les lignes de découpe restent claires. Pour des
travaux dans des lieux sombres, une lampe de
travail à diode permet une meilleure visibilité.
* La fourniture ne comprend ni la batterie ni le chargeur.
38
4,2 Ah 14,4 V
EY 4541 LS1S / X
Réglage progressif de l’angle de coupe de 0 à 45º
4 mouvements de coupe
Évacuation des poussières et protège-poussières
Design ergonomique
Avec une batterie*
Ill. EY 4541 LS1S
MODÈLE / TYPE
EY 4541 LS1S
Tension
14,4 V
14,4 V
4,2 Ah (Li-ion)
*
50 / 60 min.
*
2.400
*
65 mm
*
Hauteur de course
20 mm
*
1,3 mm
*
63 x 277 x 177 mm
*
2,25 kg
*
EY 4541 X
EY 0L82 B
sans
avec coffret
sans
60
min.
Applications
Excellents résultats de coupe
Le réglage progressif de l'angle de coupe,
quatre mouvements de coupe différents et les
faibles vibrations garantissent un travail précis.
La lampe de travail à diode offre un bon éclairage de l'environnement de travail, y compris
aux endroits les plus sombres.
39
MEULEUSE D‘ANGLE SANS FIL
Légère et agile.
40
4,2 Ah 14,4 V
EY 4640 LS1S / X
Pour disques 115 mm
Blocage de l’arbre facilitant le changement de disque
Arrêt de démarrage pour le changement de batterie
Tronçonner, couper et dresser à la meule
Fonction de redémarrage
Pour les endroits difficilement accessibles
Design ergonomique
Poignée souple
Avec une batterie*
Ill. EY 4640 LS1S
MODÈLE / TYPE
EY 4640 LS1S
Tension
14,4 V
14,4 V
4,2 Ah (Li-ion)
*
50 / 60 min.
*
Vitesse sans charge
9.500
*
Taille de meule (diamètre extérieur)
115 mm
*
75 x 365 x 104 mm
*
2,2 kg
*
EY 4640 X
EY 0L82 B
sans
avec coffret
sans
60
min.
Applications
Travaux généraux et d’installation, construction
métallique, installation électrique
Fiable et sûr
La meuleuse d’angle sans fil convient aussi pour
les endroits difficilement accessibles ; elle tient
bien dans la main avec sa poignée souple ergonomique. L’arrêt de démarrage apporte une sécurité
supplémentaire lors du changement de batterie.
41
PISTOLET À CARTOUCHE SANS FIL
Travail prolongé en tout confort sans fatigue.
42
4,2 Ah 14,4 V
EY 3641 LS1S / K
Puissante batterie
Li-ion 4,2 Ah*
Charge utile 50 min.
et charge pleine 60 min.
Pour cartouches et sachets d’une contenance jusqu’à 600 ml
Stabilisation électronique de la vitesse de rotation
Décompression entièrement automatique
Avec une batterie*
Ill. EY 3641 LS1S
MODÈLE / TYPE
EY 3641 LS1S
Tension
14,4 V
14,4 V
4,2 Ah (Li-ion)
*
50 / 60 min.
*
Pression
4.410 N (450 kgf)
*
140 x 560 x 245 mm
*
2,8 kg
*
EY 3641 K
EY 0L82 B
sans
avec coffret
avec coffret
60
min.
Applications
Construction de façades, pose de carrelage, vitrerie,
installation sanitaire, vitrerie automobile, ébénisterie
Scellement facile
Travail efficace et agréable avec un tube en aluminium tournant sur 360°. Moteur puissant
qui permet une forte pression et un flux important.
Conçu pour des travaux de longue durée, et
une efficacité pour la pose d‘un volume important
de produit.
* Pour les modèles K (EY 3641 K) la fourniture ne comprend ni la batterie ni le chargeur.
43
14,4 V 4,2 Ah
EY 3640 LS1S / K
NOUVEAU
Pour cartouches d’une contenance jusqu’à 310 ml
Stabilisation électronique de la vitesse de rotation
Avec une batterie*
Ill. EY 3640 LS1S
MODÈLE / TYPE
EY 3640 LS1S
Tension
14,4 V
EY 3640 K
14,4 V
4,2 Ah (Li-ion)
*
50 / 60 min.
*
Pression
4.410 N (450 kgf)
*
140 x 424 x 245 mm
*
2,65 kg
*
EY 0L82 B
sans
avec coffret
avec coffret
Applications Construction de façades, pose de carrelage, vitrerie, installation sanitaire, vitrerie automobile, ébénisterie
3,6 V
1,5 Ah
EY 3610 LA1J
Pression divisée, pour cartouches et sachets d’une contenance
jusqu’à 400 ml et stabilisation électronique de la vitesse de rotation
Avec une batterie
MODÈLE / TYPE
EY 3610 LA1J
Tension
3,6 V
1,5 Ah (Li-ion)
15 / 30 min.
Pression
2.450 N (250 kgf)
142 x 501 x 259 mm
2,15 kg
EY 0L11 B
Applications Construction de façades, pose de carrelage, vitrerie, installation sanitaire, vitrerie automobile, ébénisterie
44
*Pour les modèles K (EY 3640 K) la fourniture ne comprend ni la batterie ni le chargeur.
LAMPES, SOUFFLEURS, ASPIRATEURS SANS FILS. Claire et maniable.
45
21,6 V 18 V
14,4 V
4,2 Ah / 3,3 Ah / 3,1 Ah / 1,5 Ah
EY 37C1 B
Lampe sans fil
Convient pour toutes les batteries Li-ion 4,2 / 3,3 / 3,1 / 1,5 Ah
Poids faible de 0,34 kg (sans batterie)
Durée de service avec EY 9L45 B (14,4 V) env. 5 h 10 min.
Projecteur orientable dans 4 positions
Ampoule Xénon de luminosité 4.000 Lux
Lanière et indicateur de faible tension
Sans batterie ni chargeur
Ill. avec batterie 18 V / 4,2 Ah
MODÈLE / TYPE
EY 37C1 B
Tension
21,6 / 18 / 14,4 V
Capacité selon IEC
4,2 / 3,3 / 3,1 / 1,5 Ah
Ampoule
Xenon 0,7 A
Luminosité
env. 4.000 Lux
Durée de travail EY 9L45 B (14,4 V)
env. 5 h 10 min.
90 x 124 x 279 mm
Poids (sans batterie)
0,34 kg
sans
sans
21,6 V 18 V
14,4 V
4,2 Ah / 3,3 Ah / 3,1 Ah / 1,5 Ah
EY 37C2 B
NOUVEAU
Lampe sans fil
Convient pour toutes les batteries Li-ion 4,2 / 3,3 / 3,1 / 1,5 Ah
Durée de service avec EY 9L51 B (18 V) env. 15 h 30 min.
Projecteur orientable dans 4 positions
Ampoule de luminosité env. 380 Lux (latéral),
env. 55 Lux (au-dessus)
Lanière et indicateur de faible tension
MODÈLE / TYPE
EY 37C2 B
Tension
21,6 V / 18 V / 14,4 V
Capacité selon IEC
4,2 / 3,3 / 3,1 / 1,5 Ah
Ampoule
LED
Luminosité (side surface)
env. 380 Lux
Luminosité (top surface)
env. 55 Lux
Durée de travail avec EY 9L51 B (18V) (lumière sur point)
Durée de travail avec EY 9L51 B (18V) (lumière de travail)
env. 17 h 30 min
55 x 124 x 287 mm
0,34 kg
46
env. 15 h 30 min
sans
sans
4,2 Ah / 3,3 Ah / 3,1 Ah / 1,5 Ah
EY 37A1 B
14,4 V
18 V
NOUVEAU
Souffleur sans fil
Convient pour toutes les batteries Li-ion
4,2 / 3,3 / 3,1 / 1,5 Ah
Vitesse de l‘air 70 m/s
Durée de travail env. 22 min. avec EY 9L45 B (14,4 V)
Passage d‘air 3 m³
Double voltage
MODÈLE / TYPE
EY 37A1 B
Tension
18 / 14,4 V
Capacité selon IEC
4,2 / 3,3 / 3,1 / 1,5 Ah
Durée de travail (EY 9L51 B / EY 9L45 B)
env. 15 / 22 min.
Vitesse de l‘air (EY 9L51 B / EY 9L45 B)
env. 70 / 60 m/s
Passage d‘air (EY 9L51 B / EY 9L45 B)
env. 3 / 2,6 m3/min.
1,2 kg
sans
sans
Applications
Nettoyage et dépoussiérage pour une large
gamme d'applications, notamment: perçage,
nettoyage de paillasse, fenêtre, le chauffage et
les travaux de ventilation, etc.
Contrôle de la puissange
Il est facile de souffler les débris comme des
morceaux de bois et de béton. La puissance est
contrôlée facilement à l'aide du déclenchement
à vitesse variable.
47
14,4 V 4,2 Ah / 3,3 Ah / 3,1 Ah / 1,5 Ah
EY 3743 B
NOUVEAU
Aspirateur sans fil
Convient pour toutes les batteries 14,4 V Li-ion
Poids 0,94 kg (sans batterie)
Bac à poussière de 180 ml
Niveau d‘émissions acoustiques 74 dB(A)
Durée de travail avec EY 9L45 B
- mode 1 : 37 min.
- mode 2 : 52 min.
Equipement: 4 embouts
MODÈLE / TYPE
EY 3743 B
Tension
14,4 V
Capacité selon IEC
4,2 / 3,3 / 3,1 / 1,5 Ah
0,94 kg
sans
sans
Aspiration puissante, ramassage efficace
Puissante aspiration permet de collecter des
poussières de pierre, copeaux de bois, copeaux
de fer, etc.
Facile à utiliser avec un fonctionnement en
2 étapes (standard / high power).
Buses en option pour une large gamme
d'applications. Élimination facile avec le
récipient collecteur de poussière (180 ml).
48
PACKS
Compacts et polyvalents
49
18 V
4,2 Ah
EYC 200 LS2G
Pack
Perceuse visseuse EY 74A1 X
Visseuse à chocs EY 75A1 X
2 x batteries EY 9L51 B avec 4,2 Ah
1 x chargeur EY 0L82 B
18 V
4,2 Ah
EYC 201 LS2G
Pack
Perceuse visseuse EY 74A1 X
Clé à chocs EY 75A2 X
Avec adaptateur d'embout EY 9 HX 111 E32
14,4 V 4,2 Ah
EYC 212 LS2F
NOUVEAU
Pack
Perceuse visseuse EY 7443 X
50
4,2 Ah 14,4 V
EYC 213 LS2F
NOUVEAU
Pack
Clé à chocsEY 75A2 X
4,2 Ah 14,4 V
EYC 210 LS2F
NOUVEAU
Pack
4,2 Ah 14,4 V
EYC 211 LS2F
NOUVEAU
Pack
Clé à chocs EY 75A2 X
51
Accessoires standards / Accessoires spéciaux / Temps de chargement
ADAPTATEUR
MANDRIN
LAME DE SCIE
CHARGEUR
BATTERIE
EY 9L82 B
Batterie Li-ion 28,8 V / 3,0 Ah
EY 9L62 B
EY 9L51 B
Batterie Li-ion 18 V / 4,2 Ah
EY 9L45 B
EY 9L42 B
EY 9L10 B
EY 0L82 B
Chargeur rapide 14,4 – 28,8 V
EY 0L11 B
EY 0L10 B
EY 0110 B
Chargeur rapide 7,2 – 24 V
EY 9 PW 13 C
135 mm lame de scie à bois
EY 9 PW 13 D
135 mm lame de scie à bois
pour bois fin
EY 9 PM 13 E
135 mm lame de scie
métallique
EY 9 PM 13 F
135 mm lame de scie
métallique
EY 9 HX 003 E
Mandrin 13 mm
EY 9 HX 411 E
Mandrin 13 mm
EY 9 HX 111 E
Adaptateur d‘embout
CHARGEUR / BATTERIE / TEMPS DE CHARGEMENT**
CHARGEUR
EY 0L82 B
EY 9L82 B
EY 9L62 B
EY 9L51 B
80 min.
85 min.
70 min.
EY 0L11 B
EY 0L10 B
EY 0110 B
*21,6 / 18 / 14,4 V
52 ** Durées indiquées en minutes quand la batterie est complètement chargé (100 %).
EY 9L45 B
60 min.
EY 78A1 X
EY 78A1 LS2F
EY 78A1 LS2G
EY 75A2 X
EY 75A2 LS2F
EY 75A2 LS2G
EY 75A1 X
EY 75A1 LS2F
EY 75A1 LS2G
EY 74A1 X
EY 74A1 LS2G
EY 4550 X
EY 7552 X
EY 7552 LS2S
EY 7950 X
EY 7950 LS2S
18 / 14,4
EY 7450 X
EY 7450 LS2S
18
EY 7960 LS2S
EY 7460 LS2S
DESCRIPTION
21,6
EY 7880 X
ACCESSOIRES
28,8
EY 7880 LP2C
TENSION (V) / MODÈLE
EY 9L42 B
EY 9L10 B
EY 9210 B
90 min.
45 min.
EY 9230 B
EY 9200 B
45 min.
EY 9268 B
30 min.
EY 3610 LA1J
EY 7411 LA1C
EY 7411 LA1S
EY 7410 LA1C
*
EY 7410 LA2S
EY 37C2 B
14,4
EY 37C1 B
EY 3743 B
EY 3640 K
EY 3640 LS1S
EY 3641 K
EY 3641 LS1S
EY 4640 X
EY 4640 LS1S
EY 4541 X
EY 4541 LS1S
EY 7940 X
EY 7940 LS2S
EY 7549 X
EY 7549 LS2S
EY 7441 X
EY 7441 LE2S
EY 7441 LS2S
EY 7443 X
EY 7443 LS2S
EY 37A1 B
EY 45A2 XM
EY 45A2 LS2G
EY 45A1 X
EY 45A1 LS1G
Accessoires standards
Accessoires spéciaux / Convenient pour
3,6
EY 9221 B
35 min.
45 min.
30 min.
45 min.
53
Capacités batteries
TENSION
21,6 V
18 V
18 V
MODÈLE
EY 7460 LS2S
EY 7450 LS2S
EY 74A1 LS2G
BATTERIE
EY 9L62 B(LS)
EY 9L51 B(LS)
Vissage
Perçage
Vis à bois dans du pin*
Ø 4,1 mm x 25 mm
Vis à bois dans du pin**
Ø 8 mm x 80 mm
Vis autoforeuse dans le métal (SPC)*
Ø 4 mm x 13 mm t =1,6
Trous dans carreaux de plâtre +
contreplaqué/agglo*
1.700
940
EY 9L51 B(LS)
1.300
570
320
340
1.200
1.000
1.050
Carreaux de plâtre 12,5 mm +
contreplaqué 12 mm Ø 68 mm × 24,5 mm
190
75
80
contreplaqué**
45
30
30
contreplaqué scie cloche*
Carreaux de plâtre 16 mm +
contreplaqué 12 mm Ø 50 mm x 28 mm
-
-
45
Trous dans le métal (SPC)*
Ø 13 mm t = 1,6 mm
-
300
-
Trous dans le métal (SPC) / scie cloche*
Ø 21 mm t = 1,6 mm
65
45
40
Trous dans le métal (SPC) / scie cloche** Ø 33 mm t = 1,6 mm
Trous dans du pin*
Ø 18 mm x 120 mm
Trous dans du pin*
Ø 21 mm x 120 mm
Trous dans du pin**
Ø 30 mm x 40 mm
65
45
60
150
130
120
-
-
120
210
170
220
TENSION
14,4 V
MODÈLE
EY 7441 LS2S
EY 7443 LS2S
EY 7441 LE2S
BATTERIE
EY 9L45 B(LS)
EY 9L45 B(LS)
EY 9L42 B(LE)
1.200
1.200
-
-
-
750
750
270
Vissage
Perçage
Ø 4,1 mm x 25 mm
Ø 8 mm x 80 mm
400
Ø 4 mm x 13 mm t =1,6
contreplaqué/agglo*
-
-
-
contreplaqué**
-
-
-
contreplaqué scie cloche*
Carreaux de plâtre 16 mm +
contreplaqué 12 mm Ø 50 mm x 28 mm
-
-
-
Trous dans le métal (SPC)*
Ø 13 mm t = 1,6 mm
-
-
-
Trous dans le métal (SPC)/hole saw*
Ø 21 mm t = 1,6 mm
25
25
12
Trous dans le métal (SPC)/hole saw**
Ø 33 mm t =1,6 mm
20
20
10
Trous dans du pin*
Ø 18 mm x 120 mm
95
95
45
Trous dans du pin*
Ø 21 mm x 120 mm
-
-
-
Trous dans du pin**
Ø 30 mm x 40 mm
150
150
70
TENSION
3,6 V
MODÈLE
EY 7410 LA2S
EY 7411 LA1S
BATTERIE
EY 9L10 B(LA)
EY 9L10 B(LA)
Vissage
Perçage
Vis à bois dans bois tendre
Ø 3,1 x 13 mm
Vis dans la tôle (pré-percée)
M5 x 8 mm
Trous dans le métal (SPC)
t =1 mm, Ø 2
600
600
1.000
1.000
85
85
* Mode High
** Mode Low
54
En fonction des conditions d'essais, le résultat de mesure est parfois différent de celui du mode d'emploi.
Le tableau montre les valeurs moyennes de la capacité de travail par batterie complètement chargée.
Visseuse à chocs sans fil à mandrin rapide
TENSION
18 V
14,4 V
MODÈLE
EY 75A1 LS2G
EY 75A1 LS2F
BATTERIE
EY 9L51 B(LS)
EY 9L45 B(LS)
Vissage
Boulonnage
Perçage
Vis à bois dans du pin
Ø 4,2 mm x 75 mm
Ø 5,2 mm x 120 mm
Vis autoforeuse dans le métal (SPC)
Ø 4 mm x 13 mm t = 1,6 mm
Boulon standard
Boulon standard
610
500
-
-
990
680
M16 x 25 mm t = 10 mm
1.150
1.100
M14 x 25 mm t = 10 mm
-
-
Boulon standard
M12 x 25 mm t = 10 mm
340
310
Contreplaqué (DL core)
Contreplaqué 12,5 mm Ø 21 mm × 25 mm
-
140
TENSION
18 V
14,4 V
MODÈLE
EY 75A2 LS2G
EY 75A2 LS2F
BATTERIE
EY 9L51 B(LS)
EY 9L45 B(LS)
Vissage
Boulonnage
Perçage
Ø 4,2 mm x 75 mm
550
480
Ø 5,2 mm x 120 mm
120
110
Ø 4 mm x 13 mm t = 1,6 mm
950
770
Boulon standard
M16 x 25 mm t = 10 mm
1.000
650
Boulon standard
M14 x 25 mm t = 10 mm
1.090
910
Bonlon charge élevée
M12 x 25 mm t = 10 mm
350
280
Contreplaqué (DL core)
Contreplaqué 12,5 mm Ø 21 mm × 25 mm
-
-
TENSION
18 V
MODÈLE
EY 7552 LS2S
BATTERIE
Vissage
Boulonnage
Perçage
EY 9L51 B(LS)
Ø 4,2 mm x 75 mm
-
Ø 5,2 mm x 120 mm
-
Ø 4 mm x 13 mm t = 1,6 mm
Boulon standard
M16 x 25 mm t =10 mm
300
Boulon charge élevée
M16 x 25 mm t =10 mm
300
M12 x 25 mm t =10 mm
640
contreplaqué (DL core)
contreplaqué 12,5 mm Ø 21 mm × 25 mm
-
-
Visseuse à chocs multi sans fil
TENSION
14,4 V
MODÈLE
EY 7549 LS2S
BATTERIE
EY 9L45 B(LS)
Mode
Perçage
Trous dans du pin*
Ø 18 mm x 120 mm
90
Mode
percussion
Ø 21 mm t = 1,6 mm
19
Vis béton
Ø 6 mm x 60 béton
450
Boulonnage
M12 x 25 mm t = 10 mm
200
55
Capacités batteries
VOLTAGE
21,6 V
18 V
18V
MODÈLE
EY 7960 LS2S
EY 7950 LS2S
EY 74A1 LS2G
BATTERIE
EY 9L62 B(LS)
EY 9L51 B(LS)
Vissage
Perçage
Ø 4,1 mm x 25 mm
EY 9L51 B(LS)
1.700
940
1.200
Ø 6 mm x 80 mm
-
300
-
Ø 8 mm x 80 mm
570
190
-
Ø 4 mm x 13 mm t =1,6 mm
1.200
640
750
Trous dans le mortier*
Ø 6 mm x 45 mm
1.200
1.250
1.200
Trous dans carreaux de plâtre
+ contre-plaqué/ agglo*
Carreaux de plâtre 12,5 mm
+ contre-plaqué 12 mm Ø 68 mm × 24,5 mm
190
75
-
Trous dans carreaux de plâtre
+ contre-plaqué**
Carreaux de plâtre 12,5 mm
+ contre-plaqué 12 mm Ø 125 mm × 24,5 mm
45
30
-
Ø 6,5 mm x 30 mm
-
180
110
Ø 10 mm x 30 mm
120
80
85
Trous dans la maçonnerie*
Ø 5 mm x 40 mm profond
140
130
180
Trous dans le métal (SPC) / scie cloche*
Ø 21 mm t = 1,6 mm
65
45
25
Trous dans le métal (SPC) / scie cloche**
Ø 33 mm t = 1,6 mm
65
45
20
Trous dans du pin*
Ø 18 mm x 120 mm
150
150
95
Trous dans du pin
(*:7960, 7950; **:7940)
Ø 30 mm x 40 mm
210
170
150
VOLTAGE
28,8 V
MODÈLE
EY 7880 LP2C
BATTERIE
Perceuse à
percussion
EY 9L82 B(LP)
Trous dans le béton***
120
Ø 6 mm x 30 mm
150
Ø 8 mm x 100 mm
30
Ø 12,5 mm x 40 mm
70
Ø 14,5 mm x 90 mm
20
Ø 20 mm x 40 mm
30
VOLTAGE
18 V
14,4 V
MODÈLE
EY 78A1 LS2G
EY 78A1 LS2F
AKKU
EY 9L51 B(LS)
EY 9L45 B(LS)
Perçage +
Vissage
Vis à béton
Ancre en plastique
Perçage
Trous dans le béton
* Mode High
** Mode Low
56
Ø 3,5 mm x 30 mm
Ø 3,5 mm x 30 mm
250
170
150
120
Ø 3,5 mm x 30 mm
250
170
Ø 8 mm x 30 mm
130
120
Ø 10 mm x 40 mm
90
75
Ø 12,5 mm x 40 mm
45
40
Ø 16,5 mm x 40 mm
15
10
Ø 4 mm x 25 mm
Ø 6 mm x 30 mm
Ø 4,5 mm x 25 mm
*** Béton de dureté moyenne
Scies sans fil
VOLTAGE
18 V
MODÈLE
EY 45A1 LS1G
BATTERIE
EY 9L51 B(LS)
Tube acier
Sciage
Pin
Diamètre exter. 34 (t = 3,2 mm)
45
Diamètre exter. 48,6 (t = 3,5 mm)
30
Diamètre exter. 89,1 (t = 4,2 mm)
10
2 x 4 (38 x 89 mm)
80
2 x 10 (38 x 235 mm)
50
VOLTAGE
18 V
MODÈLE
EY 45A2 LS2G
BATTERIE
EY 9L51 B(LS)
Métal (EY9PM13E)
Sciage /
découpe
Métal fin (EY9PM13F)
Pin (EY9PW13C)
Pin fin (EY9PW13D)
Conduit extérieur /25,4 mm, t =1,2 mm
300
Conduit d'eau (PVC) 34 mm, t = 4,7 mm
60
SPC 450 mm t = 1,6 mm
20
Coupe transversale 45 x 45 mm
270
Coupe transversale 2 x 10, 38 x 235 mm
250
Contre-plaqué 900 mm t = 12 mm
110
Contre-plaqué 900 mm t = 5 mm
280
VOLTAGE
18 V
14,4 V
MODÈLE
EY 4550 X
EY 4541 LS1S
BATTERIE
EY 9L51 B(LS)
EY 9L45 B(LS)
Sciage
Contre-plaqué
12 mm, 15 mm
23 m
10 m
Panneau de particlues
t = 20 mm x 2
13 m
7m
Meuleuse d'angle sans fil
VOLTAGE
14,4 V
MODÈLE
EY 4640 LS1S
BATTERIE
EY 9L45 B(LS)
Barre renforcée
Ø 10 mm
35 pcs
VOLTAGE
14,4 V
MODÈLE
EY 3640 LS1S*
EY 3641 LS1S*
EY 3610 LA1J**
3,6 V
Silicone
380
380
50
Acrylique
410
410
50
Polyuréthane
190
190
30
*Température 20 °C, trou Ø 5 mm, cartouche 310 ml
** T
empérature 20 °C, trou Ø 5 mm,
Silicone : Sikaflex-M1 cartouche 320 ml,
Acrylique : Konishi cartouche 330 ml,
Polyuréthane : Sikaflex-221 cartouche 320 ml
57
Sélection
Légende
Type d‘outil
EY 0000 XX XX
EY 79
EY 78
EY 75 / EY 65
EY 74 / EY 64
EY 74 / EY 62
EY 46
EY 45
EY 37 EY 36 Tous les outils Panasonic
« Power Tools » avec le
label « TOUGH TOOL IP »
(IP = Intelligent Power)
Visseuse / clé à chocs sans fil (multi)
Scies sans fil
Lampes sans fil
Nouvel interface bi-voltage pour utilisation batteries 14,4 V et 18 V pour un
seul outil
Nouvel interface tri-voltage pour utilisation batteries 14,4 V, 18 V et 21,6 V
pour un seul outil
Li-ion-type de batterie
Voltage
EY 0000 XX XX
A1 / A2
14,4 / 18 Volt bi-voltage
C1 / C2
14,4 / 18 / 21,6 Volt
80
28,8 Volt
60
21,6 Volt
50 / 51
18 Volt
32 / 35
15,6 Volt
40 / 41 / 42 / 43 / 46 / 47 14,4 Volt
09
12 Volt
54
7,2 Volt
10
3,6 Volt
20 / 52
2,4 Volt
Type de batterie
EY 0000 XX XX
LS
LP
N
LE
LA
X
4,2 Ah batterie
3,0 Ah batterie
2,8 Ah batterie
1,5 Ah batterie
1,5 Ah batterie
58
Stabilisation électronique
de la vitesse
65
min.
Batterie avec durée de
chargement complet de
65 minutes ou durée de
chargement indiquée
en minutes (chargement
100 %)
Type X – outil livré sans
batterie ni chargeur
Étendue des accessoires
avec une batterie
avec deux batteries
Étendue de la fourniture
EY 0000 XX XX
2S / 2C
2G
2F
1J / 1S / 1C
1G
1M
Q
R
W
K
M
Label CE – Le produit portant ce label est conforme
aux directives européennes en vigueur
Avec deux batteries
Avec deux batteries 18 V
Avec deux batteries 14,4 V
Avec une batterie
Avec une batterie 18 V
Avec une batterie et
lame de scie métallique
Avec chargeur rapide
Avec chargeur standard
Avec deux batteries
Avec coffret, sans
batterie ni chargeur
Avec lame de scie métallique
avec chargeur
Exemple
E Y 74 A1 L S 2G
Avec deux
batteries 18 V
4,2 Ah batterie
Bi-voltage : 14,4 / 18 V
avec batterie Li-ion
Récapitulatif complet des produits
28,8 V
21,6 V
18 V
NOUVEAU
NOUVEAU
EY 7880 LP2C / X
NOUVEAU
EY 7460 LS2S
18 V
18 V
EY 7960 LS2S
Perceuse visseuse à
percussion sans fil
EY 4550 X
Scie sauteuse
sans fil
EY 7950 LS2S / X
percussion sans fil
EY 7450 LS2S / X
NOUVEAU
EY 7552 LS2S / X
Visseuse à chocs sans fil
NOUVEAU
14,4 V
NOUVEAU
18 V
NOUVEAU
EY 74A1 LS2G / X
Perceuse visseuse
sans fil
NOUVEAU
EY 75A1/75A2/LS2G/
LS2F/X Visseuse/
Clé à chocs sans fil
EY 78A1 LS2G/LS2F/X
Marteau perforateur
sans fil
EY 45A1 LS1G / X
Scie sabre sans fil
14,4 V
14,4 V
NOUVEAU
NOUVEAU
EY 45A2 LS2G / XM
Scie circulaire
sans fil multi
EY 37A1 B
Souffleur sans fil
EY 7443 LS2S / X
à vitesse auto-régulée
NOUVEAU
NOUVEAU
EY 7441 LS2S /
LE2S / X Perceuse
visseuse sans fil
EY 7549 LS2S / X
Visseuse à chocs sans fil
multi-impactes et visseuse
NOUVEAU
EY 7940 LS2S / X
percussion sans fil
14,4 V
NOUVEAU
EY 4541 LS1S / X
21,6 V
18 V
EY 4640 LS1S / X
EY 3641 LS1S / K
EY 3640 LS1S / K
NOUVEAU
EY 3743 B
Aspirateur sans fil
3,6 V
14,4 V
NOUVEAU
EY 37C1 B
Lampe sans fil
EY 37C2 B
Lampe sans fil
EY 7410 LA2S / LA1C
EY 7411 LA1S / LA1C
EY 3610 LA1J
59
Panasonic outils électroportatifs pour les professionnels 2014
ZA PARIWEST
8, avenue Gutenberg - CS 50510
78317 Maurepas cedex - France
Tél.:
+33 (0) 1 30 66 41 41
Fax:
+33 (0) 1 30 66 41 99
E-mail: [email protected]
®
Panasonic Electric Works Europe AG
Panasonic est une marque déposée de
Panasonic Corporation.
Fabriqué en Allemagne 03/2014
© 2014 Panasonic Electric Works Europe AG
CACHET DU DISTRIBUTEUR
www.doga.fr
04.23.40114.04/14
Sous réserve de modifications des modèles
et des possibilités de livraison. Tous les poids
indiqués comprennent la batterie. Toutes les
indications sont données sous réserves.

Outils électroportatifs pour les professionnels

Transcription

Documents pareils

SLR McLaren Type 199

NP-FH70 - Afrivision

FROBERT Matériel sas MULTI CUTTER 2900 SKIL

DLX3018AX

BUH523RHE Taille-haie à batteries LXT 18V

POSTE TELEPHONIQUE DESKTOP GSM 900/1800MHz

MT-446A Talkie-Walkie PMR-446 Utilisation libre (sans taxe, ni

honeywell ct50
