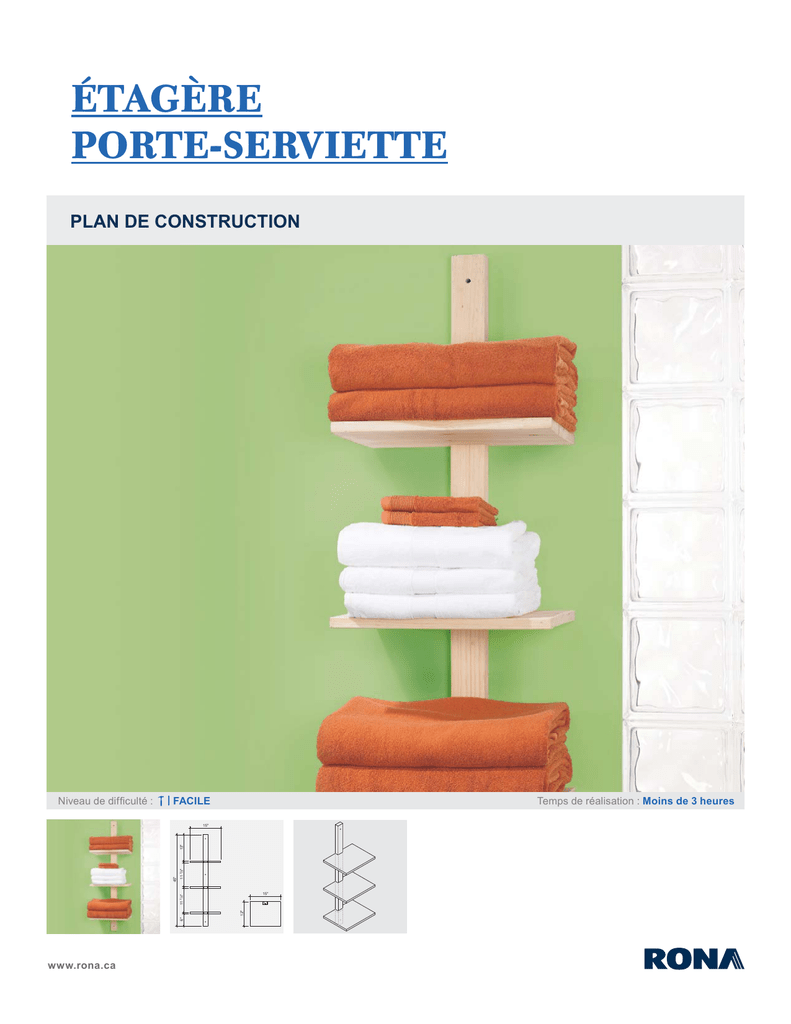

étagère porte-serviette

ÉTAGÈRE
PORTE-SERVIETTE
PLAN DE CONSTRUCTION
Niveau de difficulté :
| FACILE
Temps de réalisation : Moins de 3 heures
11 7/8"
15"
6"
12"
11 7/8"
45"
13"
15"
www.rona.ca
ÉTAGÈRE PORTE-SERVIETTE
À la portée de tous, ces tablettes en bois de pin sont une solution simple et rapide à un besoin
de rangement, tout en demandant peu d’espace!
D’une hauteur de 45", le montant en pin supporte trois tablettes de 15" de large. Des entailles
pratiquées dans toutes les pièces permettent un assemblage facile, en insérant simplement
les tablettes dans le montant.
Étant construites en bois, ces tablettes peuvent être teintes, vernies ou peintes.
OUTILS ET MATÉRIAUX NÉCESSAIRES
OUTILS
MATÉRIAUX
>
Scie à ruban ou scie à main
(ex. : scie à queue d’aronde
ou scie à dos)
>
1 pièce pin, 2" x 3" x 72"
>
1 planche de pin, 1" x 12" x 72"
>
3 cache-vis en bois
>
Ciseau à bois 1/2"
>
6 vis nº 6, 2"
>
Marteau
>
Colle à bois
>
Ruban à mesurer
>
Mèche à fraiser 3/8"
>
Perceuse tournevis
(à brancher ou portative)
>
Papier sablé de grade 120
>
Petite équerre
>
Crayon
AVANT L'ASSEMBLAGE
ÉLÉVATIONS
15"
PLAN DE COUPE
13"
Après la coupe, poncer le chant des pièces au besoin.
Si désiré, poncer les arêtes afin d’arrondir les formes.
PIÈCES
QUANTITÉ
LARGEUR (")
LONGUEUR (")
A
3
12
15
15"
12"
A
A
15"
11 7/8"
A
15"
12"
12"
15"
45"
TABLETTES
11 7/8"
Planche de pin, 1" x 12" x 72"
QUANTITÉ
LONGUEUR (")
B
1
45
SUPPORTS
6"
PIÈCES
12"
Pièce de pin, 2" x 3" x 72"
Vue de face
www.rona.ca
|
page 2
Vue de dessus
1/2"
45"
3
15"
Pratiquer les incisions le long des marques. Attention : ne pas scier
dans le centre des marques car cela faussera la largeur des entailles.
Le rebord de la scie doit seulement toucher la ligne, et la scie doit
mordre dans l’intérieur de l’entaille, tel qu’illustré.
11 7/8"
6"
Support
Lame de scie
À l’aide du ciseau à bois, retirer le rebut entre chaque paire d’incisions afin de créer
les entailles. Au besoin, frapper légèrement le ciseau avec un marteau, mais ne pas tenter
de retirer le rebut en un seul morceau : retirer le bois par petits copeaux, en prenant soin
de ne pas dépasser la profondeur requise. Le fond de l’entaille doit être bien plat.
5
Prépercer le dos du support, entre les entailles.
ASSEMBLAGE
6
Appliquer un peu de colle à bois à l’intérieur des entailles des tablettes, puis insérer celles-ci
dans les entailles du support. Au besoin, frapper légèrement les tablettes avec un marteau,
en prenant soin de placer un rebut de planche entre la tablette et le marteau
(pour ne pas endommager la tablette).
7
Visser ensuite chaque tablette par le dos du support, dans les trous prépercés,
afin de solidifier l’assemblage.
8
Essuyer l’excédent de colle.
FINITION
Insérer les cache-vis.
10
Poncer et appliquer un vernis ou une peinture pour faciliter le nettoyage.
11
Fixer le support au mur, de préférence vis-à-vis un montant. Si aucun montant n’est situé
à l’emplacement souhaité, utiliser des douilles d’ancrage.
www.rona.ca
|
page 3
Tablettes
Marques
4
9
1 9/16"
12"
23
Marquer les emplacements des incisions qui devront être pratiquées
et ce, tant sur le support A que sur les tablettes B. Les incisions
du support auront une profondeur de 1/2" tandis que les incisions
des tablettes seront profondes de 1 3/8". Respecter rigoureusement
les mesures indiquées dans le plan. Utiliser une équerre pour réaliser
des marques parfaitement perpendiculaires aux rebords.
1/2"
2"
2
Ø x 1/2"
1 3/8"
Prépercer trois trous dans le support A avec la mèche à fraiser.
Enfoncer la fraise à une profondeur de 3/8" seulement.
Deux des trous doivent être situés à 2" de chaque extrémité
du support, et le troisième trou à 17 11/16" de l’extrémité supérieure.
5/16"
1
3/8"
11 7/8"
3/4"
PRÉPARATION
13"
2"
17 11/16"
ÉTAGÈRE PORTE-SERVIETTE
Rebut
