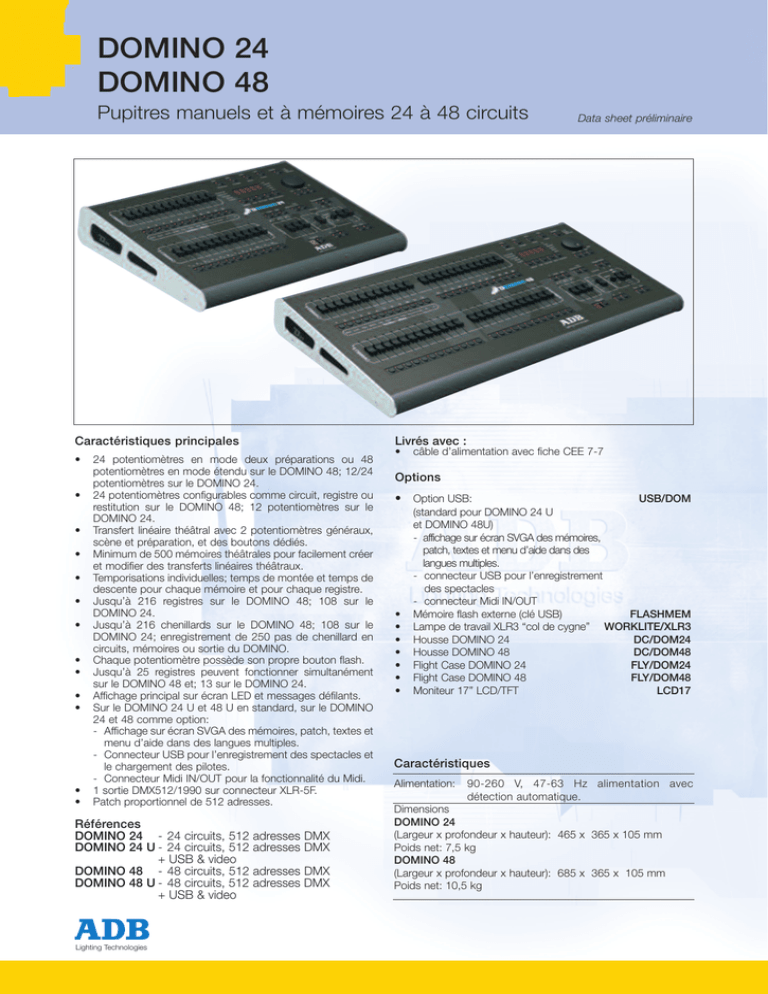

DOMINO 24
DOMINO 48
Pupitres manuels et à mémoires 24 à 48 circuits
Caractéristiques principales
•
•
•
•
•
•
•
•
•
•
•
•
•
24 potentiomètres en mode deux préparations ou 48
potentiomètres en mode étendu sur le DOMINO 48; 12/24
potentiomètres sur le DOMINO 24.
24 potentiomètres configurables comme circuit, registre ou
restitution sur le DOMINO 48; 12 potentiomètres sur le
DOMINO 24.
Transfert linéaire théâtral avec 2 potentiomètres généraux,
scène et préparation, et des boutons dédiés.
Minimum de 500 mémoires théâtrales pour facilement créer
et modifier des transferts linéaires théâtraux.
Temporisations individuelles; temps de montée et temps de
descente pour chaque mémoire et pour chaque registre.
Jusqu’à 216 registres sur le DOMINO 48; 108 sur le
DOMINO 24.
Jusqu’à 216 chenillards sur le DOMINO 48; 108 sur le
DOMINO 24; enregistrement de 250 pas de chenillard en
circuits, mémoires ou sortie du DOMINO.
Chaque potentiomètre possède son propre bouton flash.
Jusqu’à 25 registres peuvent fonctionner simultanément
sur le DOMINO 48 et; 13 sur le DOMINO 24.
Affichage principal sur écran LED et messages défilants.
Sur le DOMINO 24 U et 48 U en standard, sur le DOMINO
24 et 48 comme option:
- Affichage sur écran SVGA des mémoires, patch, textes et
menu d’aide dans des langues multiples.
- Connecteur USB pour l’enregistrement des spectacles et
le chargement des pilotes.
- Connecteur Midi IN/OUT pour la fonctionnalité du Midi.
1 sortie DMX512/1990 sur connecteur XLR-5F.
Patch proportionnel de 512 adresses.
Références
DOMINO 24 - 24 circuits, 512 adresses DMX
DOMINO 24 U - 24 circuits, 512 adresses DMX
+ USB & video
DOMINO 48 - 48 circuits, 512 adresses DMX
DOMINO 48 U - 48 circuits, 512 adresses DMX
+ USB & video
Lighting Technologies
Data sheet préliminaire
Livrés avec :
•
câble d’alimentation avec fiche CEE 7-7
Options
• Option USB:
•
•
•
•
•
•
•
USB/DOM
(standard pour DOMINO 24 U
et DOMINO 48U)
- affichage sur écran SVGA des mémoires,
patch, textes et menu d’aide dans des
langues multiples.
- connecteur USB pour l’enregistrement
des spectacles
- connecteur Midi IN/OUT
FLASHMEM
Mémoire flash externe (clé USB)
Lampe de travail XLR3 “col de cygne” WORKLITE/XLR3
Housse DOMINO 24
DC/DOM24
Housse DOMINO 48
DC/DOM48
Flight Case DOMINO 24
FLY/DOM24
Flight Case DOMINO 48
FLY/DOM48
Moniteur 17” LCD/TFT
LCD17
Caractéristiques
Alimentation:
90-260 V, 47-63 Hz alimentation avec
détection automatique.
Dimensions
DOMINO 24
(Largeur x profondeur x hauteur): 465 x 365 x 105 mm
Poids net: 7,5 kg
DOMINO 48
(Largeur x profondeur x hauteur): 685 x 365 x 105 mm
Poids net: 10,5 kg
DOMINO 24
DOMINO 48
12 13 14
Face avant
1
11
2
10
9
3
4
8
7
6
1
2
3
4
Bouton Mode – A/B, étendu & mémoire
Roue d’édition
Potentiomètre de vitesse
Transfert linéaire théâtral avec 2 généraux, scène et
préparation, et des boutons dédiés
5 Général “cue list”
6 Potentiomètre généraux
7 Boutons banque
1
Connectique
4
5
8
9
10
11
12
13
14
5
Boutons Flash
Potentiomètres pour circuits et registres
Boutons Flash
Potentiomètres pour circuits
Boutons d’édition
Boutons d’enregistrement
Ecran d’affichage LED
2
6
3
7
8
Tous les équipements sont conformes aux directives
européennes applicables et sont marqués CE.
4. Midi (IN, THRU, OUT): 3 connecteurs DIN 5 (femelle 5
fils) selon les normes MIDI.
5. USB: 1 entrée USB et 2 sorties USB (standard USB).
6. DMX: connecteur DMX512/1990 (XLR femelle 5 fils) selon
les normes DMX 512.
7. Lampe de travail: sortie XL3 – 12 Volts (connecteur XLR
femelle 3 fils)
8. Bouton d’alimentation
9. Plaque signalétique
Nom du produit et numéro de série.
ADB - Votre partenaire lumière
Belgium
N.V. ADB-TTV Technologies S.A.
(Group Headquarters) Leuvensesteenweg 585, B-1930 Zaventem
Tel : 32.2.709.32.11, Fax : 32.2.709.32.80, E-Mail : [email protected]
Deutschland ADB GmbH
Boschstrasse 3, D-61239 Ober-Mörlen
Tel : 49.6002.93.933.0, Fax : 49.6002.93.933.33, E-Mail : [email protected]
France
Sales Office: 168/170, boulevard Camélinat F-92240 Malakoff
Tel : 33.1.41.17.48.50, Fax : 33.1.42.53.54.76, E-Mail : [email protected]
ADB S.A.S.
Factory & Group Logistics Centre: Zone industrielle Rouvroy F-02100 Saint-Quentin
Tel : 33.3.23.06.35.70, Fax : 33.3.23.67.66.56, E-Mail : [email protected]
www.adblighting.com
Lighting Technologies
DS-1163-E-011l
1. Sortie vidéo: connecteur mini DB 15 femelle pour sortie vidéo.
2. Entrée audio: entrée de type RCA (phono) pour l’accueil
d’un signal audio. Le signal audio doit avoir un niveau
nominal de 1 volt RMS.
3. Alimentation principale: connecteur d’alimentation
principale standard de type IEC320 - C14. L’alimentation
principale est protégée par un fusible M205 de 500mA.
