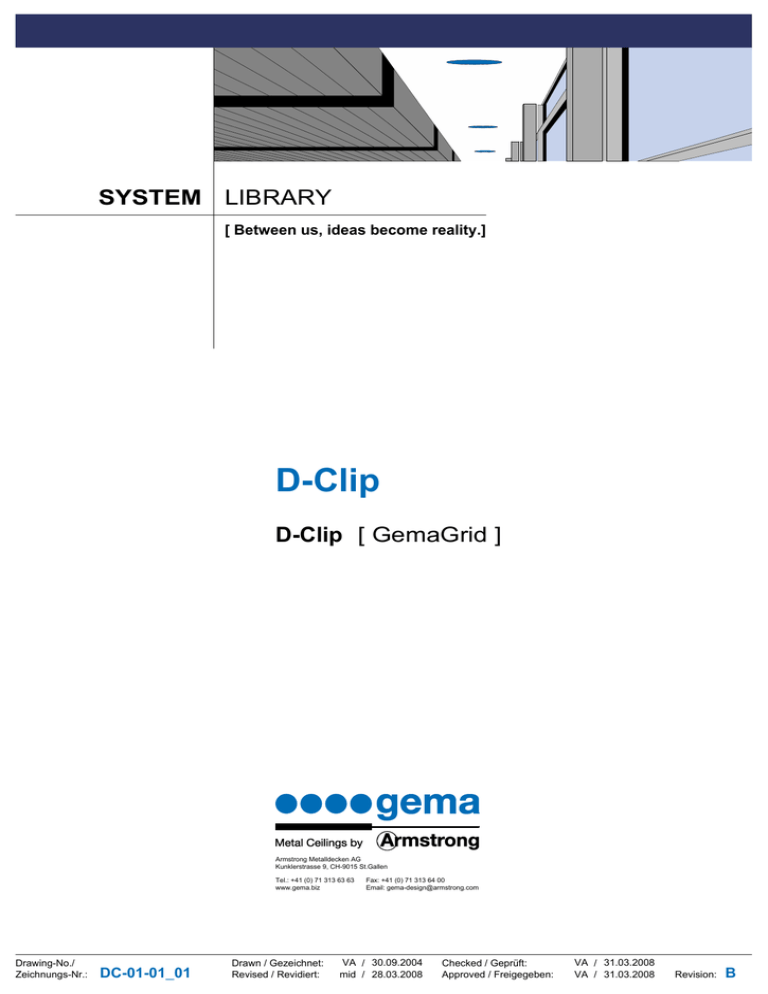

SYSTEM LIBRARY
[ Between us, ideas become reality.]
D-Clip
D-Clip [ GemaGrid ]
Armstrong Metalldecken AG
Kunklerstrasse 9, CH-9015 St.Gallen
Tel.: +41 (0) 71 313 63 63
www.gema.biz
Drawing-No./
Zeichnungs-Nr.:
DC-01-01_01
Drawn / Gezeichnet:
Revised / Revidiert:
Fax: +41 (0) 71 313 64 00
Email: [email protected]
VA / 30.09.2004
mid / 28.03.2008
Checked / Geprüft:
Approved / Freigegeben:
VA / 31.03.2008
VA / 31.03.2008
Revision:
B
D-Clip
floated ceiling clip-in system with rectangular panels / standard suspension GemaGrid
Deckensegel-System geklemmt mit Rechteckplatten / Standard-Unterkonstruktion GemaGrid
311.099
max. *
max. *
311.111
max. *
100
100
300.105
300.100
300.121
300.120
~66
96
311.022
300.188
100
100
A
Section / Schnitt A - A
311.111
max. *
max. *
max. *
40
300.121
311.099
300.188
~66
96
311.022
B
B
Section / Schnitt B - B
* Installation manual / Montagehandbuch / Instructions de montage / Istruzioni per il montaggio / Manual de montaje
Drawing-No./
Zeichnungs-Nr.:
DC-01-01_02
Drawn / Gezeichnet:
Revised / Revidiert:
VA / 14.07.2004
VA / 02.12.2004
Checked / Geprüft:
Approved / Freigegeben:
VA / 02.12.2004
SA / 02.12.2004
Revision:
A
D-Clip
floated ceiling clip-in system with rectangular panels / standard suspension GemaGrid
Deckensegel-System geklemmt mit Rechteckplatten / Standard-Unterkonstruktion GemaGrid
Substruction / Unterkonstruktion [ GemaGrid ]
Art.No. English
Deutsch
Français
Italiano
Español
300.100 U-profile
U-Profil
profil U
profilo U
perfíl U
300.105 hanger for DP 12
Abhänger zu DP 12
elément de suspension pour
DP 12
pendino per DP 12
colgador para DP 12
300.120 plug-in clip
Steckclip
clip
clip
clip enchufable
300.121 clamping bracket
Spannbügel
bride de fixation
blocca pendino
abrazadera
300.138 connecting-pin for DP 12
Verbindungsstift zu DP 12
connecteur pour DP 12
giunto per DP 12
pin de connecxión para DP 12
300.188 Access hinge-down clip
Abklappbügel zu Access
bague de repli Access
telaio ribaltabile Access
estribo para abatir Access
311.022 clamping rail DP 12
Klemmprofil DP 12
profil à serrage DP 12
profilo DP 12
rail de presión DP 12
connector for
clamping rail DP 12
Verbinder zu
Klemmprofil DP 12
connecteur pour
profil à serrage DP 12
giunto per profilo DP 12
rail de presión DP 12
311.028 dismounting tool
Demontage-Werkzeug
spatule de démontage
spatola
util para desmontaje
311.099 threaded rod M6 x 1000 mm
Gewindestange M6 x 1000 mm tige filetée M6 x 1000 mm
barra filettata M6 x 1000 mm
varilla roscada M6 x 1000 mm
311.111 expansion bolt M6 x 30 mm
Metalldübel M6 x 30 mm
tassello metallico M6 x 30 mm
taco M6 x 30 mm
311.023
Drawing-No./
Zeichnungs-Nr.:
DC-01-01_00
Drawn / Gezeichnet:
Revised / Revidiert:
cheville métallique
M6 x 30 mm
VA / 23.09.2004
mid / 28.03.2008
Checked / Geprüft:
Approved / Freigegeben:
VA / 31.03.2008
VA / 31.03.2008
Revision:
B
