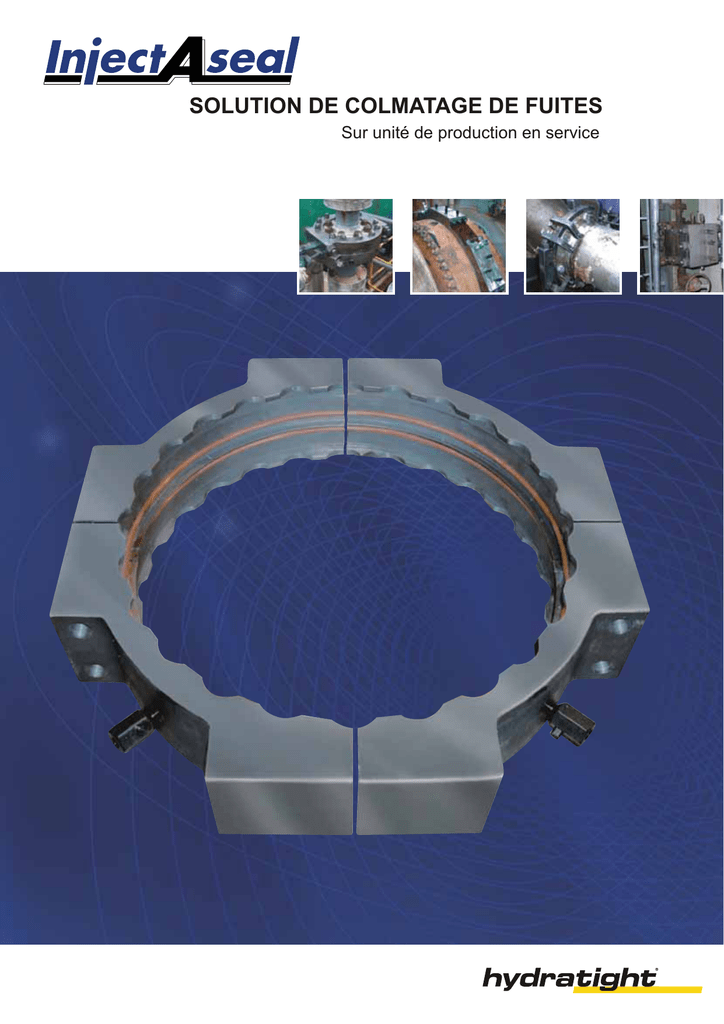

solution de colmatage de fuites

SOLUTION DE COLMATAGE DE FUITES
Sur unité de production en service
Colmatage de fuites industrielles sur unités de production
en services
Un service et un savoir-faire répondant à tous problèmes de fuites industrielles
sans arrêt de la production
Hydratight fournit des solutions de colmatage de fuites
industrielles sur tuyauteries, vannes, robinetterie,
cuves et autres composants de votre installation.
Nous vous proposons une solution rapide et efficace à
moindre coût sans nuire à votre productivité.
Notre savoir-faire est reconnu par les grands
organismes de contrôle qualité tels que:
= TÜV Germany
= DIN et ISO 9001
= Entreprise professionelle suivant § 19 I WG
Colmatage de fuites sur un accouplement de brides
= Certifié suivant SCC**
Le principe de base du colmatage des fuites est
d’installer un collier mécanique et d’injecter un
composé d’étanchéité dans la cavité endommagée afin
de former un joint de remplacement.
Tous les éléments de colmatage tels qu’injecteurs et
colliers sont fabriqués dans les ateliers Hydratight.
Nous disposons d’une équipe expérimentée, de
véhicules d’intervention spécialement équipés, d’un
atelier de fabrication, d’un stock de matières et de
pièces pré-usinées afin de répondre à votre besoin
dans les heures qui suivent votre demande.
Notre personnel constitue la clé de notre
réussite: des personnes qualifiées, compétentes
et réactives, qui travaillent en étroite
collaboration avec vous pour une réponse rapide,
précise et claire à vos attentes :
=Conseil sur la meilleure solution à apporter à tous
types de fuites industrielles
=Etude des eléments nécessaires au colmatage
et définition du produit d’étanchéité à injecter
=Mise à disposition de toute la documentation
technique
=Assurance de contrôle qualité
Stock de colliers d’étanchéité
02
www.hydratight.com · www.injectaseal.de
Colmatage des fuites industrielles
Les avantages de la solution Hydratight
Colmater les fuites industrielles sur des lignes de
production sans arrêt de production est une solution
avantageuse et économique qui permet :
= d’éviter un arrêt de production non programmé
= d’augmenter la capacité de production
= de générer des économies d’énergie
= d’améliorer la sécurité sur les lignes de
production
= d’éviter une pollution de l’environnement.
Véhicules d’intervention spécialement équipés pour le
colmatage des fuites
L’assurance d’une prestation rapide et
complète:
Avec un stock de matières premières, de blocs et de
colliers d’étanchéité pré-usinés, Hydratight est
capable de répondre en quelques heures à vos
demandes d’intervention.
Stock de matiére et bureau d’ingénierie:
Toutes nos réalisations font l’objet d’une étude
menée sur des logiciels de calculs spécifiquement
développés pour cette activité.
Les matériaux utilisés sont:
Fabrication d’un bloc d’etanchéité
= A 42 CP .AP
= Inox
= 15 CD 4.04
= Aciers (basse température) dans des épaisseurs
disponibles jusqu’ à 300 mm.
Documentation associée à nos
prestations:
Un dossier complet incluant plans, certificats matière
et documents d’assurance qualité ainsi que la fiche
technique du composé d’étanchéité injecté est fourni
à chaque intervention.
[email protected] ·
Stockage des blocs matières
03
Méthodes industrielles de colmatage de fuites industrielles
Fuite sur une vanne à 120 bar
Bloc d’étanchéité avec ses composants
et l’outillage de montage
Mise en place du bloc d’étanchéité
Fuite sur échangeur thermique
Collier d’étanchéité avec matériel
d’intervention
Mise en place du collier d’étanchéité
Collier d’étanchéité avec G-Clamps
Collier d’étanchéité avec G-Clamps
Collier d’étanchéité avec lèvre de
maintien
04
Www.hydratight.com · www.injectaseal.de
Colmatage des fuites indutrielles
Bloc d’étanchéité monté
Injection du composé d’étanchéité
Composé injecté dans le bloc
d’étanchéité
Montage par serrage hydraulique d’un
collier d’ètanchéité
Echangeur thermique colmaté
G-Clamps pour sécuriser l’ensemble
Colmatage sur presse-étoupe
Colmatage sur couvercle de vanne et
presse étoupe
Colmatage avec bloc d’étanchéité
et vanne
[email protected]
05
Composé d’étanchéité
...
Une gamme complète de composés d’étanchéité est disponible pour le colmatage de tous types de fuites industrielles
Le choix du composé d’étanchéité est défini en fonction de la compatibilité des produits, de la température et des
pressions de service.
Nous développons de façon continue et testons de nouveaux produits et techniques de colmatage afin de proposer à
nos clients les solutions les plus performantes et les plus sûres. Toutes ces innovations sont soumises à des contrôles
qualité très stricts.
01. Acétone
02. Acéthylène
03. Acide acrylique
04. Acide phoshorique
05. Acide sulfurique
06. Air
07. Ammoniaque liquide
08. Azote
09. Benzine
10. Butane
11. Butanol
12. Cataliseur
13. Chlore
14. Chlorure d’hydrogène
15. Chlorure de méthylène
16. Dioxyde de carbone
17. Dioxyde sulfuré
18. Eau
19. Eau salée
20. Essence
21. Ethanol
22. Gas-oil
23. Gaz carbonique sulfuré
24. Gaz d’ammoniaque
25. Gaz-naturel
26. Héxane
27. Huile minérale
28. Huile végétale
29. Isobutane
30. Isobutanol
31. Isobutylène
32. Isopropanol
33. Lait
34. Mazout
35. Méthane
36. Méthylène benzine
37. Monoxyde de carbone
38. Naphte
39. Oxygène
40. Pétrole brut
41. Phénol
42. Polyéthylène
43. Propane
44. Propylène
45. Salpêtre
46. Soufre
47. Sulfure d’hydrogène
48. Trichlorétylène
49. Vapeur
Pour des produits non cités ci-dessus, merci de nous consulter.
06
www.hydratight.com · www.injectaseal.de
Autres services
Usinage sur site
Fort de son savoir faire avec la gamme DL Ricci, Hydratight propose une large gamme
de services d’usinage sur site incluant non seulement l’usinage de brides, coupe
conduites, le perçage, le fraisage, la rectification mais aussi la dépose de goujons, les
soudures à chaud, les tests de soudure, le pipe freezing, les hydrotests, les
réparations de vannes, etc. Hydratight répond à toutes les demandes spécifiques.
Serrage hydraulique sur site
L’alliance de produits uniques et d’une équipe dédiée hautement qualifée permettent à
Hydratight de proposer une large gamme de services sur site qui contribuera à assurer
une étanchéité parfaire (zéro fuite) de votre installation. Nous vous assistons du
démarrage jusqu’à la mise en oeuvre de vos opérations.
Contrôle et réglage des soupapes de sécurité
Nos techniciens testent et interviennent sur les soupapes de sécurité sans arrêt de
production. Les réglages s’opèrent sans augmenter les pressions de service de la
ligne de production et sans démontage des soupapes.
Perçage de conduites en service
= Hot-Tapping - réalisation de piquages sur les tuyauteries en service
= Line-Stopping - mise en place de bouchons dans la tuyauterie
= Bypassing - permet le contournement d’une partie de la ligne de production sans
l’arrêter.
Congélation de tuyauterie
De l’azote liquide est injecté dans une coquille installée sur la tuyauterie pour former
un bouchon par congélation. Ce procédé, pour les opèrations de courte durée, permet
d’intervenir sans vidanger la conduite.
Mise en place de douilles pour sondes thermiques
Perçage et mise en place de douilles pour sondes thermiques. Ce système est idéal
pour prolonger la vie des sondes endommagées par les produits chimiques et corrosifs
ou à trés hautes températures qui circulent dans la tuyauterie.
Remise en état d’échangeurs thermiques et de
condensateurs
La remise en état d’échangeurs thermiques et de condensateurs sur site diminue
considérablement les coûts de maintenance évitant ainsi le démontage et le transport
d’éléments lourds. Cela permet le redémarrage de la production dans les meilleurs
délais.
[email protected]
07
Contact
Global Standards Local Delivery
Material sourced from fully sustainable, managed forests
using Elemental Chlorine Free fibre.
HT/LS/FR/03-10
