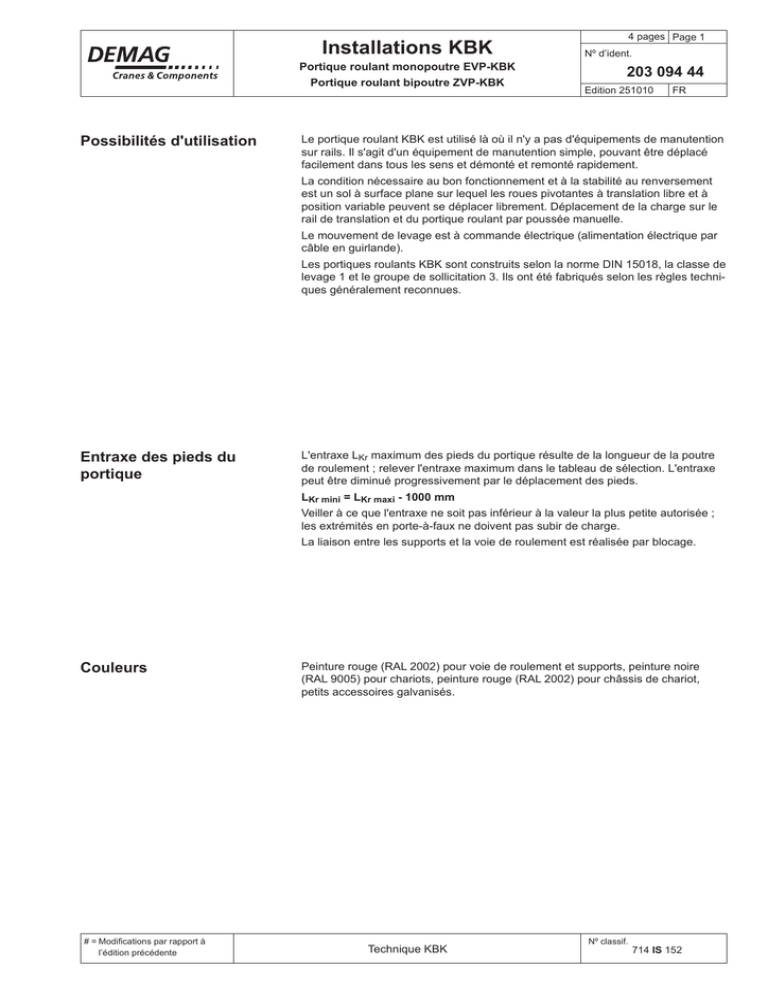

Portiques roulants KBK EVP et ZVP : Données techniques

Installations KBK
Portique roulant monopoutre EVP-KBK
Portique roulant bipoutre ZVP-KBK
Possibilités d'utilisation
4 pages Page 1
Nº d’ident.
203 094 44
Edition 251010
FR
Le portique roulant KBK est utilisé là où il n'y a pas d'équipements de manutention
sur rails. Il s'agit d'un équipement de manutention simple, pouvant être déplacé
facilement dans tous les sens et démonté et remonté rapidement.
La condition nécessaire au bon fonctionnement et à la stabilité au renversement
est un sol à surface plane sur lequel les roues pivotantes à translation libre et à
position variable peuvent se déplacer librement. Déplacement de la charge sur le
rail de translation et du portique roulant par poussée manuelle.
Le mouvement de levage est à commande électrique (alimentation électrique par
câble en guirlande).
Les portiques roulants KBK sont construits selon la norme DIN 15018, la classe de
levage 1 et le groupe de sollicitation 3. Ils ont été fabriqués selon les règles techniques généralement reconnues.
Entraxe des pieds du
portique
L'entraxe LKr maximum des pieds du portique résulte de la longueur de la poutre
de roulement ; relever l'entraxe maximum dans le tableau de sélection. L'entraxe
peut être diminué progressivement par le déplacement des pieds.
LKr mini = LKr maxi - 1000 mm
Veiller à ce que l'entraxe ne soit pas inférieur à la valeur la plus petite autorisée ;
les extrémités en porte-à-faux ne doivent pas subir de charge.
La liaison entre les supports et la voie de roulement est réalisée par blocage.
Couleurs
# = Modifications par rapport à
l’édition précédente
Peinture rouge (RAL 2002) pour voie de roulement et supports, peinture noire
(RAL 9005) pour chariots, peinture rouge (RAL 2002) pour châssis de chariot,
petits accessoires galvanisés.
Technique KBK
Nº classif.
714 IS 152
Tableau de sélection
Portique roulant monopoutre EVP-KBK
42577346.eps
Profilé de voie
[kg]
250
315
400
500
2
Portique-monopoutre
Course de
levage
Version standard
lKr
lHT
H
H0
h
[mm]
[mm]
[mm] 1)
[mm]
[mm]
KBK II
4300
5000
KBK II-T
5300
6000
3235
2642
3290
KBK II
3300
4000
3235
KBK II-T
5300
6000
3290
KBK II
3300
4000
KBK II-T
5300
6000
KBK II
3300
4000
3235
KBK II-T
4300
5000
3290
3055
2597
1) Palan à chaîne DC avec étrier de suspension long
3235
3290
Taille palan à
chaîne
DC 2
DC 5
20309444.indd/251010
Capacité de charge du
palan à chaîne
Portique roulant bipoutre ZVP-KBK
42577447.eps
Capacité de charge
palan à chaîne
Profilé de voie
[kg]
400
500
630
800
20309444.indd/251010
1000
Portique-bipoutre
Course de
levage
Version standard
lKr
lHT
H
H0
h
[mm]
[mm]
[mm] 2)
[mm]
[mm]
KBK II
4300
5000
3195
KBK II-T
5300
6000
3250
KBK II
4300
5000
KBK II-T
5300
6000
KBK II
3300
4000
KBK II-T
5300
6000
2817
3195
Taille palan à
chaîne
DC 5
3250
3015
3195
3250
KBK II
3300
4000
KBK II-T
4300
5000
KBK II
3300
4000
3195
KBK II-T
4300
5000
3250
2712
2) Palan à chaîne DC avec étrier de suspension long
3195
3250
DC 10
3
Modules - Passation de commande
Exemple : Portique roulant bipoutre
42577446.eps
Rep.
Nº de réf.
Qté
Désignation
Taille
Longueur
Poids / Pièce
[mm]
[kg]
KBK II
4000
68
KBK II
5000
85
KBK II-T
5000
104
6000
131
Portique-monopoutre et portique bipoutre
982 230 44
1
982 232 44
984 222 44
n
3)
Tronçon droit (tronçon droit de série)
984 223 44
KBK II-T
850 286 44
250 kg
980 752 44
315 kg
980 753 44
4
850 287 44
400 kg
2
Plaque de charge
630 kg
850 289 44
800 kg
850 290 44
5
500 kg
850 288 44
980 149 44
1000 kg
1
Plaque du constructeur
2
2,3
6
982 186 44
1
Accessoires électriques, comprenant :
patins porte-câble ;
câble plat 4x1,5 mm2 pour l'alimentation électrique de l'appareil de levage vers l'interrupteur sur le
support ; point fixe de câble sur le pied du portique, boulonnerie M20, contre-écrou ;
1 interrupteur de départ de ligne, 20 A, 690 V ~, verrouillable avec 3 cadenas au maximum.
7
894 157 44
10 m
Câble souple sous caoutchouc
conçu pour sollicitations mécaniques lourdes et utilisé pour l'alimentation de la connexion réseau
jusqu'à l'interrupteur sur le pied du portique.
450 453 44
1
891 293 44
1
9
206 212 44
1
Notice portique EVP/ZVP-KBK
10
206 028 44
1
Notice de montage et d'entretien / Pièces détachées installations KBK
8
Connecteur
4 pôles, 16 A, 400 V
5 pôles, 16 A, 400 V
Portique-monopoutre
2
3
982 212 44
517 560 46
984 378 44
2
1
Pied
H0 = 3055
Pied 4)
44,5
22 kg + 8,3 kg/m
Accessoires mécaniques, comprenant :
4 roues pivotantes, 4 bouchons de tuyau, 1 chariot, 2 contre-plaques pour pieds, 2 embouts
21
Portique-bipoutre
2
3
517 558 46
517 559 46
2
Pied 4)
1
Accessoires mécaniques, comprenant :
4 roues pivotantes, 4 bouchons de tuyau, 4 chariots + châssis de chariot, 4 contre-plaques pour
pieds, 4 embouts
H0= 3015
58,5 kg + 16,5 kg/m
60
Vous trouverez lea adresses à jour des agences en Allemagne ainsi que des
sociétés et représentations en dehors de l'Allemagne sur le site Internet
Demag-Cranes & Components GmbH sous
www.demagcranes.de ►Kontakte
Reproduction, même partielle, interdite sauf autorisation de Demag Cranes & Components GmbH, D-58286 Wetter
Sauf faute d'impression. Sous réserve de modifications.
Imprimé en Allemagne
3) Pour portique roulant monopoutre 1 tronçon droit. Pour portique roulant bipoutre 2 tronçons droits.
4) Raccourcissement des pieds à préciser à la passation de la commande (H0=....). Portiques roulants avec longueur de pieds plus grande sur demande
(modification de la poutre de roulement, des pieds et de la base du pied).
