08 Plomberie

VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
1/1

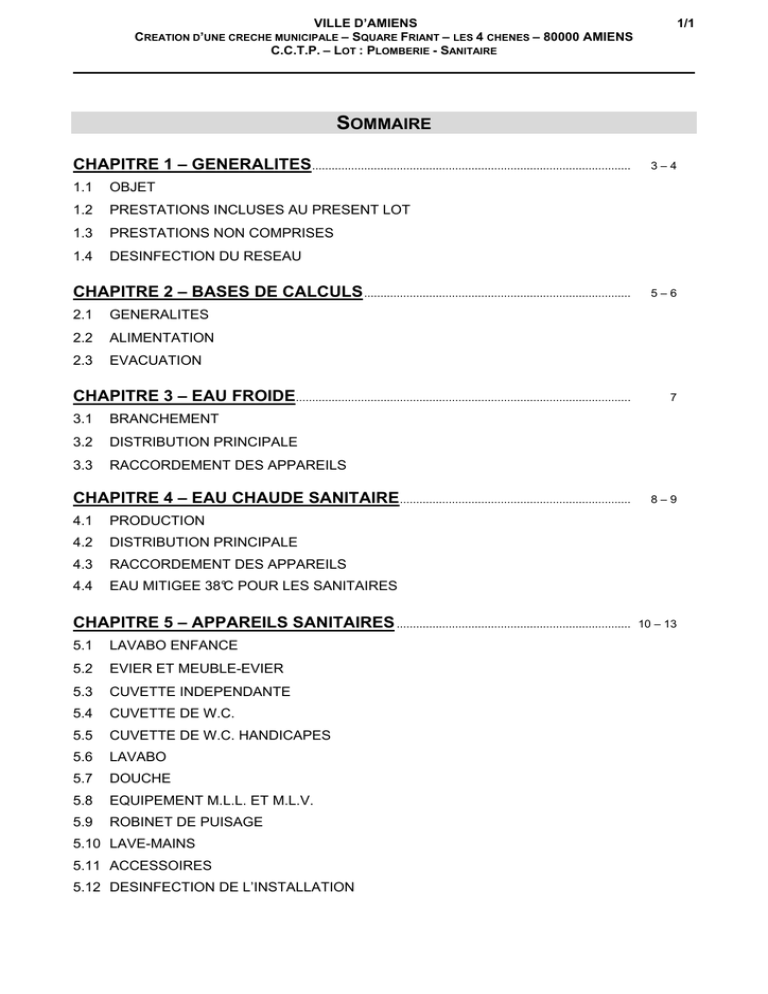

SOMMAIRE
CHAPITRE 1 – GENERALITES ..................................................................................................
1.1
OBJET
1.2
PRESTATIONS INCLUSES AU PRESENT LOT
1.3
PRESTATIONS NON COMPRISES
1.4
DESINFECTION DU RESEAU
CHAPITRE 2 – BASES DE CALCULS ..................................................................................
2.1
GENERALITES
2.2
ALIMENTATION
2.3
EVACUATION
CHAPITRE 3 – EAU FROIDE.......................................................................................................
3.1
BRANCHEMENT
3.2
DISTRIBUTION PRINCIPALE
3.3
RACCORDEMENT DES APPAREILS
CHAPITRE 4 – EAU CHAUDE SANITAIRE .......................................................................
4.1
PRODUCTION
4.2
DISTRIBUTION PRINCIPALE
4.3
RACCORDEMENT DES APPAREILS
4.4
EAU MITIGEE 38°C POUR LES SANITAIRES
CHAPITRE 5 – APPAREILS SANITAIRES ........................................................................
5.1
LAVABO ENFANCE
5.2
EVIER ET MEUBLE-EVIER
5.3
CUVETTE INDEPENDANTE
5.4
CUVETTE DE W.C.
5.5
CUVETTE DE W.C. HANDICAPES
5.6
LAVABO
5.7
DOUCHE
5.8
EQUIPEMENT M.L.L. ET M.L.V.
5.9
ROBINET DE PUISAGE
5.10 LAVE-MAINS
5.11 ACCESSOIRES
5.12 DESINFECTION DE L’INSTALLATION
3–4
5–6
7
8–9
10 – 13
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
CHAPITRE 6 – EVACUATIONS .................................................................................................
6.1
RACCORDEMENTS DES APAREILS
6.2
COLONNES DE CHUTE
6.3
VENTILATIONS PRIMAIRES
6.4
COLLECTEURS HORIZONTAUX
6.5
CANALISATIONS ENTERREES
6.6
EVACUATIONS PARTICULIERES
2/2
14
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
3/3
CHAPITRE 1 – GENERALITES
1.1
OBJET
Le présent C.C.T.P. a pour objet la définition des travaux de Plomberie - Sanitaire d’une
crèche municipale – Square Friant – Les 4 Chênes à AMIENS (80).
LES PRESTATIONS OBJET DU PRESENT LOT COMPRENDRONT :
1.2
L’équipement du branchement d’eau froide, de clapet antipollution, manchette de
contrôle, filtre, robinet de prélèvement et vannes d’isolement (depuis le regard installé
par le lot V.R.D.) en local poubelles.
Le détendeur – régulateur après branchement général dans le local poubelles.
Les réseaux de distribution d’eau froide depuis le local poubelles jusqu’aux points de
distribution.
L’évacuation des eaux usées, eaux vannes jusqu’aux attentes au niveau du sol (2
attentes prévues par le lot gros œuvre).
Le calorifuge antigel et anti-condensation pour les réseaux généraux d’eau froide.
La fourniture et la pose des appareils sanitaires.
Les réseaux de distribution d’eau chaude depuis le ballon d’E.C.S. jusqu’aux points de
distribution.
Le réseau de bouclage de l’eau chaude sanitaire au plus près des points de distribution.
Le calorifuge des réseaux de distribution d’eau chaude.
Le raccordement des appareils sanitaires.
Les attentes pour les appareillages en cuisine.
La distribution d’eau mitigée dans les locaux sanitaires enfants.
La fourniture et la pose de siphons de sol.
L’installation de robinets de puisage dans les sanitaires collectifs du rez-de-chaussée.
PRESTATIONS INCLUSES AU PRESENT LOT
Le branchement d'eau dans le regard du lot V.R.D.
La tuyauterie en polyéthylène du regard jusqu’au local poubelles.
Les distributions principales d'eau froide, les colonnes montantes, le raccordement des
appareils sanitaires ainsi que les différentes attentes.
Les distributions principales d'eau chaude sanitaire à partir du ballon d’eau chaude en
lingerie, le raccordement des appareils sanitaires.
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
1.3
1.4
4/4
Le bouclage eau chaude sanitaire.
Les appareils sanitaires et leurs accessoires.
L’évacuation des eaux usées et des eaux vannes jusqu'aux attentes laissées par le
lot "Gros Œuvre".
La désinfection du réseau d'eau potable. Possibilité d’injection d’eau chlorée, vanne en
attente pour désinfection (lutte antilégionellose).
Pour la lutte antilégionellose, il sera prévu pendant les heures de non occupation la
montée en température des réseaux à 70°C.
PRESTATIONS NON COMPRISES
Tranchées extérieures et leur rebouchage.
Regards de visite.
Faux-plafonds éventuels.
Etanchéité sur ventilation primaire y compris chapeau de ventilation.
Peinture définitive sur tuyauteries apparentes.
Socle pour cuvette de W.C. handicapés.
Forme de pente vers siphons de sol.
Habillage des colonnes apparentes.
Les tuyauteries d'évacuation d'eaux usées et d'eaux vannes enterrées et encastrées.
Les descentes E.P.
DESINFECTION DU RESEAU
Réalisée conformément à l’annexe B de la circulaire ministérielle du 15 Mars 1962, modifiée
par circulaire du 8 Septembre 1967, et concernant les eaux alimentaires.
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
5/5
CHAPITRE 2 - BASES DE CALCULS
2.1
GENERALITES
Les dimensions de l'installation ont été déterminées en fonction des hypothèses ci-dessous.
L'entrepreneur devra donc s'y conformer strictement.
2.2
ALIMENTATION
Les débits de base des appareils sont ceux donnés par la norme NF 41 204 Article 42.
Les hypothèses de simultanéité sont celles données par les normes NF P 41 201 à 204
Article 4.311.
Les diamètres des tuyauteries, les pertes de charges et vitesses sont, une fois considérée
les deux alinéas précédents, donnés par les normes NF P 41 201, suivant la formule de
FLAMANT.
Les pressions résiduelles sur les appareils de puisage sont celles données par les normes
NF P 41 201 à 204 - Article 1.
LES DEBITS UNITAIRES ET DIAMETRES MINIMUM
Désignation de l’appareil
E.F. ou
mélang.
(l/s)
E.C.
(l/s)
Diamètre intérieur
mini des
canalisations
d’alimentation (mm)
0.20
0.13
0.20
0.13
0.33
0.42
12
10
12
13
10
32
10
16
12
Evier – timbre d’office
Lavabo – vasque
Poste d’eau robinet ½
Poste d’eau robinet ¾
W.C. avec réservoir de chasse
W.C. avec robinet de chasse
Lave-mains
Machine à laver la vaisselle
Bac à laver
VITESSE DANS LES TUYAUTERIES
Vitesse maximum d’écoulement
Tuyauteries en sous-sol ou vide sanitaire
Colonnes montantes
0.12
1.50
0.10
0.40
0.20
0.20
2.00 m/s
1.50 m/s
PRESSION RESIDUELLE
La pression résiduelle au robinet le plus défavorisé ne devra pas être inférieure à 0.8 bars ni
supérieure à 3 bars au robinet le plus exposé.
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
2.3
6/6
EVACUATION
Les débits de base des appareils sont ceux donnés par la norme NF P 41 201 à 204 - Article
4.42.
Les hypothèses de simultanéité sont celles prévues pour les alimentations.
DEBITS UNITAIRES ET DIAMETRES MINIMUM
APPAREILS
Lavabo
lave-mains
Evier
Bac à laver
W.C. à chasse directe
Bac à laver
Débits de base en litres
Par minute
Par seconde
45
30
45
45
90
45
0.75
0.50
0.75
0.75
1.50
0.75
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
7/7
CHAPITRE 3 - EAU FROIDE
3.1
BRANCHEMENT
L'alimentation d'eau est réalisée à partir d’un compteur d'eau implanté à l’intérieur du local
poubelles.
A partir du piquage, il sera prévu la fourniture et la mise en place de :
une vanne d'arrêt général,
un filtre avec isolement,
un disconnecteur,
un filtre avec isolement,
un détendeur régulateur, débit : 2.7 m³/h en instantané DN 40 mm.
Le réseau extérieur sera réalisé par le lot V.R.D. en polyéthylène, DN 40 mm extérieur.
3.2
DISTRIBUTION PRINCIPALE
La distribution principale sera réalisée en tube P.V.C. pression (16–10 bars) ou en cuivre
écroui, posé en faux plafond.
Chaque dérivation vers un appareil, un groupe d'appareils ou une colonne montante sera
équipée d'un robinet d'arrêt avec purge.
Anti-bêlier type : pneumatique genre Watts mini avec isolement en tête de colonne.
3.3
RACCORDEMENT DES APPAREILS
Les appareils sanitaires seront raccordés à partir des colonnes montantes ou de la
distribution principale par des canalisations en tube cuivre écroui posées sur colliers équipés
de bague isophonique.
Chaque appareil ou groupe d'appareils sera isolé par un robinet d'isolement.
Robinets de puisage dans les sanitaires enfants avec clapet antipollution.
Isolement et clapet antipollution aux différentes attentes en cuisine.
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
8/8
CHAPITRE 4 - EAU CHAUDE SANITAIRE
4.1
PRODUCTION
La production d’eau chaude sanitaire sera assurée par un chauffe eau électrique à
accumulation stable A.C.I., de marque : THERMOR ou équivalent, à faible constante de
refroidissement avec :
Cuve émaillée
Résistance stéatite
Raccords diélectriques
Appareils de catégorie B – 20 % et de marquage NF
Protection IP 24
Groupe de sécurité et évacuation avec siphon
Raccordements électriques depuis attente de proximité
La conception du ballon devra être anti-légionellose et munie d’une sécurité accrue pour la
destruction des bactéries. Le réchauffage du ballon devra être rapide < 6 heures.
Capacité du chauffe-eau : 500 litres
4.2
DISTRIBUTION PRINCIPALE
Raccordement au ballon avec clapet antipollution et isolement.
La distribution principale sera réalisée en tube cuivre écroui posé sur des colliers équipés de
bagues isophoniques. Elle sera entièrement calorifugée pour éviter les déperditions
calorifiques. Un réseau de bouclage en tube cuivre écroui sera implanté jusqu’à proximité
des appareils sanitaires, pompes de bouclage en lingerie avec isolement clapet.
Chaque dérivation vers un appareil, un groupe d'appareils ou une colonne montante, sera
équipée d'un robinet d'arrêt avec purge et d’une vanne de réglage sur le bouclage E.C.S.
Pendant les heures d’inoccupation au niveau du bouclage, le système de régulation aura la
possibilité de monter les tuyauteries à 70°C (lutte anti-légionellose, programmation antilégionelle sur le régulateur du chauffe-eau.).
4.3
RACCORDEMENT DES APPAREILS
Les appareils seront raccordés à partir de la distribution principale, par des canalisations en
tube cuivre écroui posé sur colliers.
Chaque appareil ou groupe d'appareils sera isolé par un robinet d'isolement.
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
4.4
9/9
EAU MITIGEE 38°C POUR LES SANITAIRES
Les douches, lavabos et douchettes des tables à langer seront alimentés en tube cuivre
écroui équipé de bagues isophoniques posées sur colliers.
La distribution principale sera réalisée en tube cuivre écroui posé sur des colliers équipés de
bagues isophoniques. Elle sera entièrement calorifugée pour éviter les déperditions
calorifiques.
Chaque dérivation vers un appareil, un groupe d'appareils ou une colonne montante, sera
équipée d'un robinet d'arrêt avec purge.
Un mitigeur thermostatique sera implanté et sera équipé de filtres, clapets et sécurité de
surchauffe à proximité de chaque groupe d’appareils.
Mitigeurs de marque : DELABIE ou similaire, de type : PREMIX, seront à implanter.
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
10/10
CHAPITRE 5 - APPAREILS SANITAIRES
5.1
LAVABO ENFANCE
Marque : JACOB DELAFON ou similaire, type : DUO
Réf. 280, en céramique, dimension : 100 x 40 cm, à 35 cm du sol
Réf. 281, dossier percé
Comprenant :
Siphon commun, réf. 282 couvre joint
Robinet temporisé 1 bec avec commande à levier, de marque : DELABIE ou similaire,
type : TEMPOMIX
Mitigeur, 2 par lavabo DUO
Localisation : Sanitaires enfance
5.2
EVIER ET MEUBLE-EVIER
EVIER 1200 X 600
EVIER 1200 x 600 en inox, 2 bacs, 1 égouttoir, marque : PORCHER ou équivalent, de type :
KORA.
Mitigeur mono commande, cartouche à deux disques céramique, type : AGENA, réf.
SF2320AA, marque : SANIFIRST ou équivalent technique, classement NF IBE1C1A2U3
avec dispositif anti-brûlures et limiteur de débit.
Vidage à bouchons et chanelles, comprenant :
1 siphon à culot démontable
1 tubulure de liaison
2 bondes et 2 trop pleins
MEUBLE-EVIER en bois stratifié blanc de 1.20 x 0.60, comportant :
2 portes avec poignée PVC
1 plancher stratifié
1 étagère stratifiée
1 ½ fond stratifié
3 poignées
Marque : CHABERT DUVAL ou similaire
série Neige BEPC 120
Marque : CUISINORD ou similaire
série Luxe 1000
Marque : BOBLOC ou similaire
série Ecu
EVIER 900 X 600
EVIER 900 x 600 en inox, 1 bacs, 1 égouttoir, marque : PORCHER ou équivalent, de type :
KORA.
Mitigeur mono commande, cartouche à deux disques céramique, type : AGENA, réf.
SF2320AA, marque : SANIFIRST ou équivalent technique, classement NF IBE1C1A2U3
avec dispositif anti-brûlures et limiteur de débit.
Vidage à bouchons et chanelles, comprenant :
1 siphon à culot démontable
1 tubulure de liaison
1 bonde et 1 trop plein
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
11/11
MEUBLE-EVIER en bois stratifié blanc de 0.90 x 0.60, comportant :
2 portes avec poignée PVC
1 plancher stratifié
1 étagère stratifiée
1 ½ fond stratifié
2 poignées
Marque : CHABERT DUVAL ou similaire
série Neige BEPC 120
Marque : CUISINORD ou similaire
série Luxe 1000
Marque : BOBLOC ou similaire
série Ecu
5.3
CUVETTE INDEPENDANTE
Marque : JACOB DELAFON, ALLIA ou similaire - type : Maternelle
Réf. : 1445, réf. : 3140 sortie horizontale 40 x 26 cm, comprenant :
Pipe coudée CTW
Vis cachées laiton 6 x 60
Raccordement au réseau E.V.
Robinet de chasse, marque : DELABIE ou similaire, type : Temporisé –
apparent en DN 33/42
Compris disconnecteur antipollution, robinet d’arrêt et tube de chasse
Localisation : Sanitaires
5.4
Tempoflux
CUVETTE DE W.C.
Bloc cuvette réservoir en grès porcelaine vitrifié de Revin, ton blanc, type : Ulysse ou
similaire
Cuvette, réf. P2385
Réservoir réf. : P9398, poussoir et mécanisme double chasse 3I-6I.
Robinet flotteur silencieux avec filtre, classement NFI, fixations et robinet d’arrêt
Abattant double blanc thermodur, réf. P5114
Pipe d’évacuation
Vis cache-tête pour fixation au sol
Localisation : Sanitaires Adultes étage.
5.5
CUVETTE DE W.C. HANDICAPES
Cuvette, de marque ALLIA ou similaire, type : PARACELUS, réf. : 00392200, comprenant :
Abattant double,
Bâti support autoportant, avec réservoir de 6 litres
Plaque de commande en acier inoxydable,
Entourage du bâti support,
Barre de relevage relevable.
Localisation : Sanitaires adultes RDC.
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
5.6
12/12
LAVABO
Lavabo en grès porcelaine de Revin, ton blanc, type : Ulysse ou similaire, 0.60 x 0.47, réf.
P1256, percement pour robinetterie monotrou.
Mitigeur mono commande monotrou, cartouche à deux disques céramique, bec fixe avec
aérateur, type : AGENA, réf. SF2300AA, marque : SANIFIRST ou équivalent technique, avec
dispositif anti-brûlures et limiteur de débit.
La robinetterie devra satisfaire le classement minima suivant : NF. IB E1C1A2U3.
Colonne n° P2042 – 1 fixe pied n° 5708AC.
Vidage à clapet rentrant à manette.
Siphon en acétal et joint conique, console de fixation fonte plastifiée.
Localisation : Sanitaires adultes.
5.7
DOUCHE
Receveur de marque : ALLIA ou similaire, type : PRIMA, 90 x 90 x 13. E.F. – E.C. à 35°C
Siphon et bonde de 90 mm.
Mitigeur, type : THERMOFIRST réf SF3030AA de marque SANIFIRST ou équivalent
technique.
Ensemble de douche barre Ø 25 mm avec douchette 1 jet avec buse anti-calcaire.
Porte pivotante pour une ouverture totale de type OPUS 100 E, de marque KINEDO ou
équivalent technique, en verre de sécurité de 66 mm.
5.8
EQUIPEMENT M.L.L. ET M.L.V.
Robinet d’alimentation chromé, Ø 15 mm sur applique et raccord au nez, Ø 20 mm.
Siphon en PVC, marque : VALENTIN ou similaire, avec sortie horizontale.
5.9
ROBINET DE PUISAGE
Robinet de puisage en laiton brossé Ø 15 avec raccord au nez Ø 20/27. Il sera monté sur
applique, et sera équipé d'un dispositif anti-siphonnage inviolable.
Localisation : Sanitaires enfants
Quantité : 1
5.10 LAVE-MAINS
Lave-mains de marque ALLIA ou équivalent technique, type EDEN ou Mango 2 avec cache
siphon.
Dimension 50 x 41 cm.
Siphon et vidage à prévoir.
Robinetterie mitigeuse électronique avec détection de présence infrarouge comprenant
flexible inox avec filtres, clapet anti retour, prémélangeur Premix. Robinet de marque
TEMPOMATIC, Type MIX 2 réf. 494006.
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
13/13
5.11 ACCESSOIRES
Les locaux sanitaires seront équipés de dévidoirs à papier hygiénique, distributeur de savon
liquide à pression. Au-dessus de la vasque du local sanitaire, il sera posé un miroir monté
sur patte invisible.
5.12 DESINFECTION DE L’INSTALLATION
ESSAIS AVANT DESINFECTION
Après terminaison des travaux, il sera procédé à l’essai d’étanchéité à froid de l’installation.
A cet effet, l’installation sera remplie d’eau et maintenue dans cet état pendant 48 heures.
DESINFECTION
Toutes mesures seront prises pour éviter tout refoulement dans la canalisation publique.
La désinfection doit obligatoirement être effectuée avec le branchement définitif de la crèche.
⇢
⇢
Réactif : Permanganate de potassium « Technique livrée par l’industrie chimique ».
Quantité totale nécessaire : 150 gr. par m³ de capacité.
VILLE D’AMIENS
CREATION D’UNE CRECHE MUNICIPALE – SQUARE FRIANT – LES 4 CHENES – 80000 AMIENS
C.C.T.P. – LOT : PLOMBERIE - SANITAIRE
14/14
CHAPITRE 6 - EVACUATIONS
6.1
RACCORDEMENTS DES APPAREILS
Les appareils sanitaires seront raccordés aux colonnes de chute ou aux collecteurs
horizontaux par des canalisations en tube PVC posé sur colliers.
Les diamètres de raccordement seront conformes à la norme NF P 41.201 à 41.204. Les
collecteurs comporteront en bout des tampons de visite.
Il sera prévu 2 réseaux indépendants d'évacuation des effluents à l'intérieur du bâtiment :
un réseau "eaux usées",
un réseau "eaux vannes".
6.2
COLONNES DE CHUTE
Les colonnes de chutes seront réalisées en tube PVC posées sur colliers.
Les diamètres seront conformes à la norme NFP 41201 à 41204.
Chaque colonne de chute sera équipée en pied d'un tampon de visite accessible.
6.3
VENTILATIONS PRIMAIRES
Les colonnes de chute ou collecteurs horizontaux seront prolongés à compter du dernier
appareil par une colonne de ventilation primaire en PVC, ou éventuellement par des clapets
anti-vide marque DURGO ou équivalent.
Cette canalisation sera du même diamètre que le collecteur ou que la colonne de chute.
Les ventilations primaires s'arrêteront à 10 cm sous la toiture où elles seront raccordées à
l'étanchéité et à la garniture de ventilation par un autre lot.
Cette étanchéité ainsi que la garniture de ventilation ne font pas partie du présent lot.
6.4
COLLECTEURS HORIZONTAUX
Les collecteurs horizontaux seront réalisés en tube PVC.
Les collecteurs seront équipés de tampons de visite aux changements de direction.
Ils rejoindront les attentes du réseau enterré. L'étanchéité sera réalisée par le présent lot.
6.5
CANALISATIONS ENTERREES
Les canalisations enterrées ainsi que les regards s'y raccordant ne font pas partie du présent
lot.
6.6
EVACUATIONS PARTICULIERES
Des siphons de sol en inox à grille avec garde d’eau NF, Ø 50 mm seront prévus.
Localisation : Sanitaires
