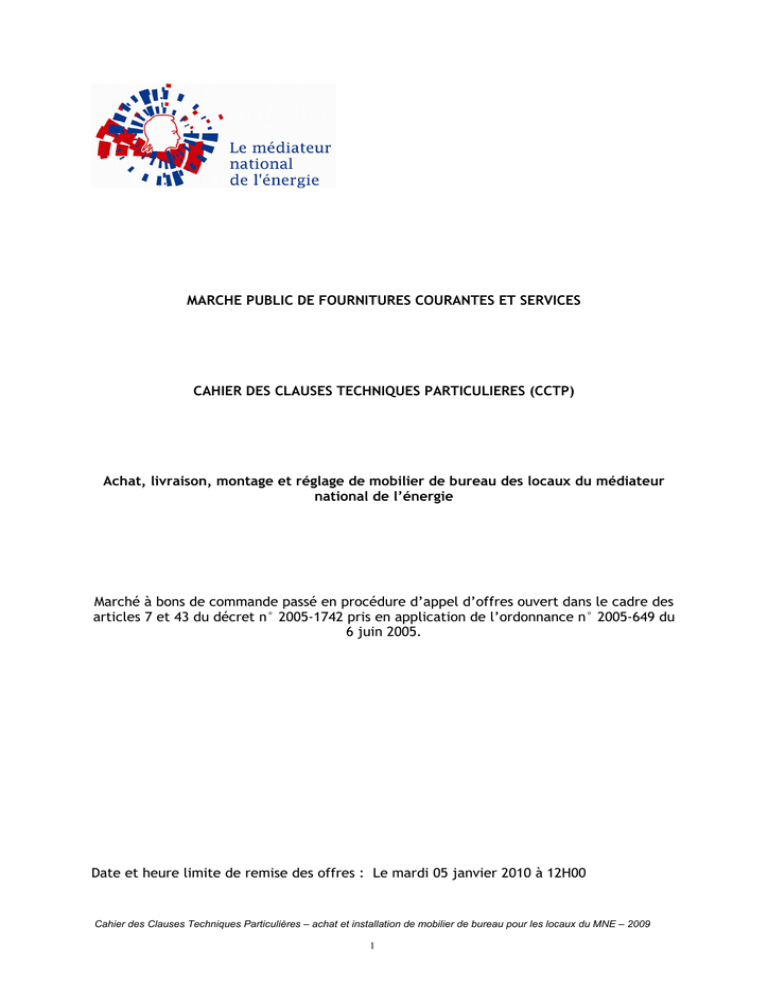

MARCHE PUBLIC DE FOURNITURES COURANTES ET SERVICES
CAHIER DES CLAUSES TECHNIQUES PARTICULIERES (CCTP)
Achat, livraison, montage et réglage de mobilier de bureau des locaux du médiateur
national de l’énergie
Marché à bons de commande passé en procédure d’appel d’offres ouvert dans le cadre des
articles 7 et 43 du décret n° 2005-1742 pris en application de l’ordonnance n° 2005-649 du
6 juin 2005.
Date et heure limite de remise des offres : Le mardi 05 janvier 2010 à 12H00
Cahier des Clauses Techniques Particulières – achat et installation de mobilier de bureau pour les locaux du MNE – 2009
1
Article 1 - OBJET DU MARCHE
Le présent marché porte sur l’acquisition, la livraison, le montage et le réglage de mobilier
de bureau pour le médiateur national de l’énergie.
Les spécifications techniques de ce mobilier sont définies dans le présent cahier des
clauses techniques particulières.
NB : Le site de livraison et d’installation du mobilier sera précisé avec chaque bon de
commande.
Article 2 - DEVELOPPEMENT DURABLE
Le médiateur requiert que la totalité de son mobilier bois ou issus de dérivés provienne de
sources de bois légales ou disposant d'un label de gestion durable des forêts issu d'un
système de certification reconnu au niveau international.
L’entreprise devra également préciser les labels obtenus (ex : NF Environnement) et
préciser si une démarche d’éco conception a été engagée pour la fabrication des mobiliers
objets du présent appel d’offre, et si oui la préciser.
Article 3 - DESCRIPTIF DU MOBILIER
NB : les coloris et la finition (placages bois, piétements métalliques peints) seront
choisis à la 1ère commande et s’appliqueront ensuite à l’ensemble du marché.
NB : toutes les dimensions sont indiquées en mm, sauf précision contraire
1. Bureau (plan de travail, retour et caisson porteur)
• Plan de travail
Dimensions : 1600 x 800 x H 740 environ (réf. B11) ou 1800 x 800 x H 740
environ (réf.B12) ou 2000 x 800 x H 740 environ (réf.B13)
Plan de travail compact MDF/800 kg/m3 épaisseur 30mm placage stratifié
bois véritable 6/10ème finition vernis mélamine satiné naturel, inserts
métalliques incorporés et solidaires du plateau, chant avec alaise bois
plaquée stratifié en périphérie, avec goulotte horizontale sous le plateau
pour Intégration du câblage électrique et informatique sur toute la largeur
des plateaux.
Plateau coulissant pour accès en périphérie, à la goulotte électrique entre
plateau et éléments de séparation entre poste.
• Retour
dimensions : 800x600 environ (réf.B21) ou 1000x600 (réf.B22) ou 1200x600
(réf. B23)
Plan de travail complémentaire en retour sur caisson porteur avec
structure de liaison connectée au plan principal par inserts métalliques
incorporés et solidaires du plateau Plateau compact MDF/800 kg/m3
épaisseur 30mm placage stratifié bois véritable 6/10ème finition vernis
mélamine satiné naturel, chant avec alaise bois plaquée stratifié en
périphérie
Cahier des Clauses Techniques Particulières – achat et installation de mobilier de bureau pour les locaux du MNE – 2009
2
• Piétement
Piétement métallique laqué époxy, 4 pieds type U forme rectangulaire
60/30+structure + vérins réglables en hauteur de 62 à 82 cm.
Fixation par inserts métalliques sous plateau, possibilité de montages,
démontages successifs avec clef à six pans pour réaliser toutes
combinaisons évolutives des postes de travail.
• Caisson porteur
Caisson porteur hauteur bureau 720x430x600 (B3) équipé d’un tiroir avec
plumier, de deux tiroirs plus un tiroir pour dossier suspendus équipé de
roulette anti-bascule, montés sur glissières à extension totale, cotés tiroirs
en acier montés sur coulisses à billes masquées et entièrement
extractibles.
Dessus décrit au poste retour plan de travail
Serrure à condamnation générale.
NB : Deux bureaux types seront constitués sur la base des éléments décrits ci-dessous :
- Bureau type collaborateur : B11 + B21+B3
- Bureau type direction : plan de travail B12+ B22+B3
Des variantes d’association de ces différents éléments pourront être commandées en fonction de la
configuration des lieux.
2. Caisson auxiliaire mobile
• Caisson bas 430 x 600 x H 740 environ sur roulettes, équipé d’un tiroir
avec plumier, de deux tiroirs plus un tiroir pour dossier suspendus équipé
de roulette anti-bascule, montés sur glissières à extension totale, cotés
tiroirs en acier montés sur coulisses à billes masquées et entièrement
extractibles. Dessus MDF/800 kg/m3 épaisseur 30mm placage stratifié bois
véritable 6/10ème finition vernis mélamine satiné naturel, chant avec
alaise bois plaquée stratifié en périphérie finition identique au plan de
travail. Serrure à condamnation générale (Réf. C1)
• Caisson haut 430x480x H1000 environ sur roulettes, équipé 1 tablette, 1
tiroir dossiers suspendus, 1 tablette supérieure de dépose finition
identique au plan de travail, fermeture à rideau, serrure à condamnation
générale (Réf. C2)
• Caisson documentation technique 430x480 x H1000 environ sur
roulettes, équipés 2 tablettes, 1 tablette supérieure de dépose 550x550
finition identique au plan de travail, fermeture à rideau Serrure à
condamnation générale (Réf. C3)
• Caisson présentoir documentation, 600x480xH1530 environ environ sur
roulettes, équipés 1 tablette 1 caisson pour revues, 1 tablette supérieure
de dépose 600 x550 finition identique au plan de travail, 1écran de fond
hauteur 1530 équipé de tablettes présentoirs métal inclinées format A4.
(Réf. C4)
Cahier des Clauses Techniques Particulières – achat et installation de mobilier de bureau pour les locaux du MNE – 2009
3
3. Table annexe ou de réunion individuelle
Table diamètres 800 (Réf. T1), 1000 (Réf. T2), 1200 (Réf. T3) ou 1400 (Réf.
T4).
Plateau : mêmes caractéristiques et finitions que les bureaux.
Fixation par inserts métalliques sous plateau
Piétement réglable en hauteur, laqué époxy dans la gamme des piètements
bureaux
4. Armoire
• Armoire Basse: Largeur 800 (Réf.A1) /1200(Réf.A2) selon localisation
hauteur 1130 P 430, façade, cotés et dos caractéristiques et finitions
identiques au bureaux, portes coulissantes rideaux à lames verticales+
serrures à canon interchangeable.
Dessus plateau caractéristiques et finitions identiques au bureaux
Équipées de 2 tablettes pour dossiers à plat et 1 rang tiroirs anglais.
• Armoire mi hauteur L. 800 (Réf.A3) /1200(Réf.A4) hauteur 1520 environ
P 430 façade et cotés et dos, caractéristiques et finitions identiques aux
bureaux, portes coulissantes rideaux à lames verticales + serrures à canon
interchangeable.
Équipées de 3 tablettes, 1 pour dossiers à plat ,1 rang tiroirs anglais
1 tablette pour dossiers suspendus.
• Armoire haute : L. 800 (Réf.A5) ou 1200 (Réf.A6) selon localisation
hauteur 2270 P 430 façade et dos, finition identique au bureau, portes
coulissantes rideaux à lames verticales + serrures à canon interchangeable.
Équipées de 5 tablettes pour dossiers à plat ou suspendus, cloison
intérieure verticale.
Aménagement ½ penderie possible
Toutes les armoires seront équipées de vérins réglables pour mise à niveau,
accessibles de l’intérieur.
5. Sièges
•
Siège de travail (Réf. S1)
Fauteuil haut synchrone, avec accoudoirs réglables en hauteur, en
profondeur et inclinaison.
Assise à régulation automatique et dossier à soutien lombaire réglable en
hauteur et profondeur.
Piétement aluminium poli 5 branches à roulettes.
Assise tissus et dossier résille.
•
Siège visiteur (Réf. S2)
Fauteuil synchrone bas sans accoudoirs, Assise réglable et dossier à soutien
lombaire réglable en hauteur et profondeur.
Piétement aluminium poli 5 branches à roulettes.
Assise tissus et dossier résille
•
Chaise visiteur (réf. S3)
Chaise luge, avec accoudoirs, assise tissu et dossier résille. Finition
assortie aux sièges de travail et visiteur.
6. Modules de séparation et d’organisation des postes
Système flexible constitué de modules écrans de séparation solidaires des
plateaux, ou de cloisonnettes au sol, modulables, permettant la séparation
des postes et leur organisation avec des accessoires de rangement, de
classement et d’éclairage.
Tous accessoires pour ce programme selon la disposition des lieux.
Cahier des Clauses Techniques Particulières – achat et installation de mobilier de bureau pour les locaux du MNE – 2009
4
• Séparation H1130 environ L1600
Module de base (réf. M1), 2 parois finition mélanine ou textile sur cadre
intégré et vérins hauteur 7300.
Module intermédiaire (réf. M2), panneaux finition mélanine ou textile sur
cadre intégré hauteur 390 avec profilé d’organisation aluminium, pour le
support d’équipement (tableau magnétique, tablettes de rangements A4,
boites pour classeurs, lampe de table avec adaptateur). Ce module devra
pouvoir être fixé sur les plateaux en séparation de 2 bureaux face à face,
sans module de base.
Accessoires à fixer sur le profilé d’organisation : suivant choix proposé par
l’entreprise qui sera retenue. Cette gamme devra comprendre a minima :
- Tablette de rangement A4 (Réf. M31
- Boîte classeur (Réf. M32))
- Tableau magnétique 390x350 environ (Réf. M33)=
7. Table de réunion
L’espace réunion doit pouvoir être libre de tout mobilier ou être aménagé
et transformé aisément suivant différentes configurations (en U par
exemple) :
• Soit avec plateaux amovibles et piètements pliants, avec supports de
stockage, plateaux et piètements, sur roulettes, à fournir,
• Soit en variante par élément plateau repliable sur piètement pliable
à roulettes.
Chaque module aura pour référence R1. Le nombre de modules nécessaires
pour une salle de réunion de 16 personnes et une salle de réunion de 10
personnes devront être précisé par l’entreprise.
Plateau épaisseur 30 ou 40 mm MDF haute densité 800 kg/m3 environ,
caractéristiques et finition identique aux bureaux.
Piétement laqué époxy ou aluminium traité ou poli, possibilité de réglage
en hauteur et résistance répondant aux futures normes européenne CEN
avec au moins 20mm de course pour mise à niveau.
8. Sièges salle de réunion
Les sièges, sur roulettes, devront avoir des assises et accoudoirs relevables
pour un stockage compact.
Fauteuil synchrone, avec accoudoirs, assise à régulation automatique.
Piétement aluminium poli à roulettes, assises tissus et dossiers résille (réf.
R2).
9. Eclairage
• Éclairage individuel(réf.E1)
Éclairage de chaque poste par lampe de table avec adaptateur ou presse,
Fixation soit sur éléments de cloisonnement séparatifs, soit directement
sur le plateau.
Eclairage fluocompact
Type Artemide Toloméo aluminium Classic 1x13w fluo compact (G24-d-1)
Cahier des Clauses Techniques Particulières – achat et installation de mobilier de bureau pour les locaux du MNE – 2009
5
• Éclairage bureau
Luminaires sur pied (réf. E21) d’éclairage direct-indirect, mât en profilé
d’aluminium creux avec flasques amovibles pour passage de câbles,
hauteur 1900 mm environ, socle rectangulaire fonte chanfreinée, vasque
rectangulaire extra-plate pivotante sur 90° de 600x210x38 environ.
Vasque à diffusion directe à travers une plaque prismatique extrudée
d’uniformisation du flux lumineux et grille basse luminance à maille
carrée, équipée de ballast électronique dimmable, de 2 tubes fluorescents
compacts de 55W ou 80W culot 2G11, régulation du flux lumineux,
réflecteur inox, fermeture supérieure anti-poussière en verre trempé,
Interrupteur marche arrêt, led de présence tension, cordon d’alimention
de 3,50m minimum terminé par prise euro 2x10/16A 2P+T)
Couleur blanc, grille inox
Options : relais électronique de relance.
Variante mât avec presse, hauteur 1900 mm environ, pour fixation sur
plateau selon configuration (réf. E22)
Luminaire type PARALON NV PP des établissements CONFIDENCE.
10. Autre mobilier
En complément des mobiliers décrits ci-dessus, l’entreprise présentera la commande mobilier sur
son catalogue avec un pourcentage de réduction sur les prix publics précisé en réponse au présent
appel d’offre.
Plusieurs % de réduction pourront s’appliquer suivant les mobiliers concernés.
Le prestataire devra notamment proposer une gamme de mobilier pour un espace de repos /
détente et accueil visiteur tels que fauteuils, canapé, table basse.
REPONSES
RAPPEL : Il est demandé impérativement aux entreprises répondant à la consultation de bien
vouloir établir leurs offres sur bordereaux de prix quantitatif et unitaire dans le respect strict du
tableau donné pour cadre ci-dessous.
• De fournir en même temps que leurs offres un plan de bureau type en 2D et 3D.
• De présenter des échantillons des différents coloris possibles
• De présenter en région parisienne, sur demande, un bureau type collaborateur
correspondant à l’offre et aux ouvrages à réaliser.
Un plan d’implantation des différents bureaux sera remis au titulaire avec chaque bon de
commande.
Le prestataire pourra proposer des variantes d’aménagement et de tailles de mobilier
compte tenu de la configuration des lieux.
La première commande, dont les quantités sont précisées dans le bordereau de 1ère
commande, correspondra à environ :
- 41 bureaux de type collaborateur (avec variantes)
- 7 bureaux de type direction (avec variantes).
Dans tout les cas la réponse avec décomposition du prix global et forfaitaire engage la seule
responsabilité de l’entreprise
L’entreprise devra complèter le bordereau ci-joint ainsi que le tableau de prix
correspondant à la première commande dont le détail est indiqué :
Cahier des Clauses Techniques Particulières – achat et installation de mobilier de bureau pour les locaux du MNE – 2009
6
Bordereau de prix général avec % de réduction
CATEGORIE
DIMENSIONS
PRIX
catalogue
REF. HT en €
MNE 2010
1600x800
B11
1800x800
B12
2000x800
B13
BUREAUX
ELEMENT
PLAN DE TRAVAIL
+ piètement
PLAN DE TRAVAIL
+ piètement
PLAN DE
TRAVAIL+
piètement
BUREAUX
RETOUR
800x600
B21
BUREAUX
RETOUR
1000x600
B22
BUREAUX
RETOUR
CAISSON
PORTEUR
1200x600
B23
-
B3
CAISSON BAS
430x600x740
C1
BUREAUX
BUREAUX
BUREAUX
CAISSONS
MOBILES
CAISSONS
MOBILES
CAISSONS
MOBILES
CAISSONS
MOBILES
% de
remise
pour les
commandes
suivantes
CAISSON HAUT
430x480x1000 C2
CAISSON
DOCUMENTATION 430x480x1000 C3
CAISSON
PRESENTOIR
600x480x1530 C4
TABLES
TABLE RONDE
Diam. 800
T1
TABLES
TABLE RONDE
Diam. 1000
T2
TABLES
TABLE RONDE
Diam. 1200
T3
TABLES
TABLE RONDE
Diam. 1400
T4
ARMOIRES
ARMOIRE BASSE
Largeur 800
A1
ARMOIRES
Largeur 1200
A2
Largeur 800
A3
ARMOIRES
ARMOIRE BASSE
ARMOIRE MI
HAUTEUR
ARMOIRE MI
HAUTEUR
Largeur 1200
A4
ARMOIRES
ARMOIRE HAUTE
Largeur 800
A5
ARMOIRES
ARMOIRE HAUTE
Largeur 1200
A6
SIEGES
SIEGE DE TRAVAIL -
S1
SIEGES
SIEGE VISITEUR
-
S2
SIEGES
CHAISE VISITEUR
-
S3
H730
M1
H390
M2
ARMOIRES
% de
remise
pour la
première
commande
SEPARATION MODULE DE BASE
MODULE
SEPARATION INTERMEDIAIRE
ACCESSOIRES :
SEPARATION Tablette A4
ACCESSOIRES :
SEPARATION Boîte classeur
ACCESSOIRES :
Tableau
SEPARATION magnétique
TABLE 10
REUNION
personnes
M31
M32
39x35
M33
R1
Cahier des Clauses Techniques Particulières – achat et installation de mobilier de bureau pour les locaux du MNE – 2009
7
REUNION
REUNION
ECLAIRAGE
ECLAIRAGE
ECLAIRAGE
AUTRE
TABLE 16
personnes
SIEGES SALLE
REUNION
ECLAIRAGE
INDIVIDUEL
ECLAIRAGE
BUREAU MAT
ECLAIRAGE
BUREAU PRESSE
AUTRES
MOBILIERS sur
CATALOGUE
R1
R2
E1
E21
E22
Quantités indicatives de la première commande
CATEGORIE
ELEMENT
DIMENSIONS
REF. MNE QTE PREV.
BUREAUX
PLAN DE TRAVAIL
1600x800
B11
41
BUREAUX
PLAN DE TRAVAIL
1800x800
B12
7
BUREAUX
PLAN DE TRAVAIL
2000x800
B13
BUREAUX
RETOUR
800x600
B21
41
BUREAUX
RETOUR
1000x600
B22
7
BUREAUX
RETOUR
1200x600
B23
BUREAUX
CAISSONS
MOBILES
CAISSONS
MOBILES
CAISSONS
MOBILES
CAISSONS
MOBILES
CAISSON PORTEUR
Voir détail
B3
48
CAISSON BAS
430x600x740
C1
10
CAISSON HAUT
430x480x1000 C2
3
CAISSON DOCUMENTATION
430x480x1000 C3
2
CAISSON PRESENTOIR
600x480x1530 C4
2
TABLES
TABLE RONDE
Diam. 800
T1
4
TABLES
TABLE RONDE
Diam. 1000
T2
6
TABLES
TABLE RONDE
Diam. 1200
T3
1
TABLES
TABLE RONDE
Diam. 1400
T4
1
ARMOIRES
ARMOIRE BASSE
Largeur 800
A1
ARMOIRES
ARMOIRE BASSE
Largeur 1200
A2
ARMOIRES
ARMOIRE MI HAUTEUR
Largeur 800
A3
ARMOIRES
ARMOIRE MI HAUTEUR
Largeur 1200
A4
ARMOIRES
ARMOIRE HAUTE
Largeur 800
A5
ARMOIRES
ARMOIRE HAUTE
Largeur 1200
A6
48
SIEGES
SIEGE DE TRAVAIL
-
S1
50
SIEGES
SIEGE VISITEUR
-
S2
20
SIEGES
CHAISE VISITEUR
-
S3
20
H730
M1
6
SEPARATION MODULE DE BASE
10
4
Cahier des Clauses Techniques Particulières – achat et installation de mobilier de bureau pour les locaux du MNE – 2009
8
SEPARATION MODULE INTERMEDIAIRE
H390
M2
20
SEPARATION ACCESSOIRES : Tablette A4
M31
40
SEPARATION ACCESSOIRES : Boîte classeur
ACCESSOIRES : Tableau
SEPARATION magnétique
M32
40
M33
40
39x35
REUNION
TABLE 10 personnes
R1
1
REUNION
TABLE 16 personnes
R1
1
REUNION
SIEGES SALLE REUNION
R2
30
VISITEURS
SIEGES VISITEUR
V1
2
ECLAIRAGE
ECLAIRAGE INDIVIDUEL
E1
50
ECLAIRAGE
ECLAIRAGE BUREAU MAT
E21
10
ECLAIRAGE
ECLAIRAGE BUREAU PRESSE
E22
16
Tableau des prix de la première commande
Prix Total en € HT hors réduction
Prix total en € HT avec remise
Prix total en € TTC
RAPPEL :
L’entreprise titulaire du marché devra porter sur les plans d’implantation, sur les tableaux
quantitatifs récapitulatifs de chaque élément de mobilier et accessoires, sur chaque élément de
mobilier ou son emballage, un repérage identique pour permettre le contrôle, l’inventaire, de la
validation des plans, à la commande, puis à la livraison et au montage.
Cahier des Clauses Techniques Particulières – achat et installation de mobilier de bureau pour les locaux du MNE – 2009
9
