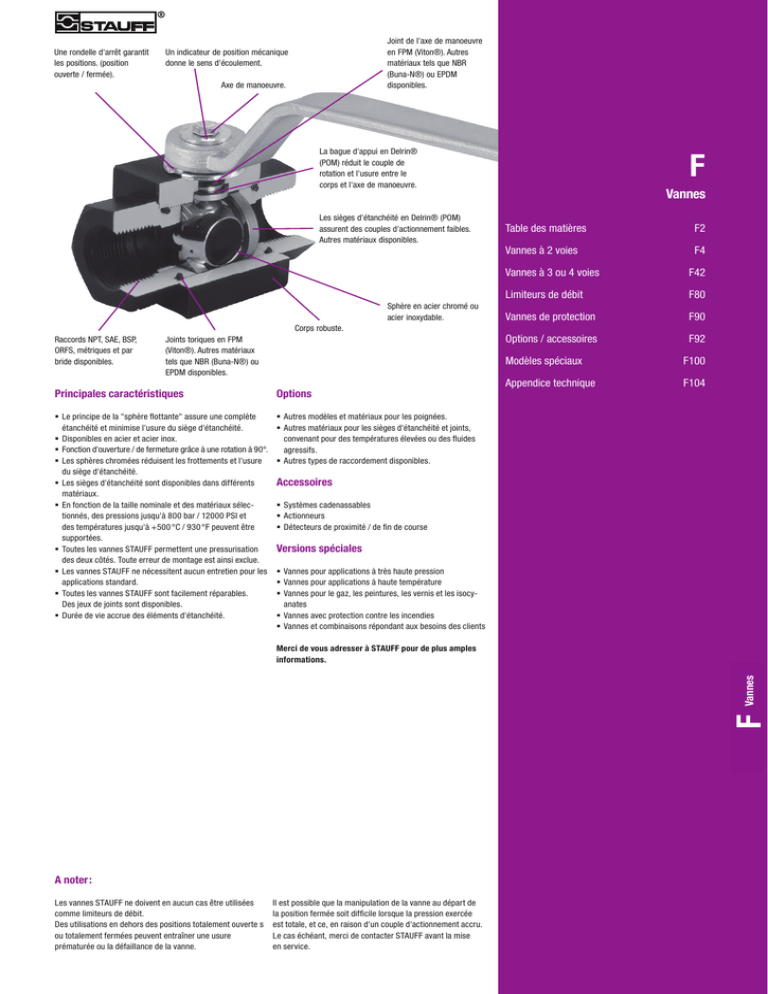

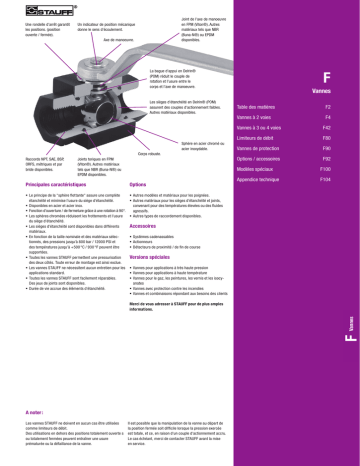

Une rondelle d'arrêt garantit
les positions. (position
ouverte / fermée).
Joint de l'axe de manoeuvre
en FPM (Viton®). Autres
matériaux tels que NBR
(Buna-N®) ou EPDM
disponibles.
Un indicateur de position mécanique
donne le sens d'écoulement.
Axe de manoeuvre.
La bague d'appui en Delrin®
(POM) réduit le couple de
rotation et l'usure entre le
corps et l'axe de manoeuvre.
Les sièges d'étanchéité en Delrin® (POM)
assurent des couples d'actionnement faibles.
Autres matériaux disponibles.
Sphère en acier chromé ou
acier inoxydable.
Corps robuste.
Raccords NPT, SAE, BSP,
ORFS, métriques et par
bride disponibles.
Joints toriques en FPM
(Viton®). Autres matériaux
tels que NBR (Buna-N®) ou
EPDM disponibles.
Principales caractéristiques
Options
Le principe de la "sphère flottante" assure une complète
étanchéité et minimise l'usure du siège d'étanchéité.
Disponibles en acier et acier inox.
Fonction d'ouverture / de fermeture grâce à une rotation à 90°.
Les sphères chromées réduisent les frottements et l'usure
du siège d'étanchéité.
Les sièges d'étanchéité sont disponibles dans différents
matériaux.
En fonction de la taille nominale et des matériaux sélectionnés, des pressions jusqu'à 800 bar / 12000 PSI et
des températures jusqu'à +500 °C / 930 °F peuvent être
supportées.
Toutes les vannes STAUFF permettent une pressurisation
des deux côtés. Toute erreur de montage est ainsi exclue.
Les vannes STAUFF ne nécessitent aucun entretien pour les
applications standard.
Toutes les vannes STAUFF sont facilement réparables.
Des jeux de joints sont disponibles.
Durée de vie accrue des éléments d'étanchéité.
Autres modèles et matériaux pour les poignées.
Autres matériaux pour les sièges d'étanchéité et joints,
convenant pour des températures élevées ou des fluides
agressifs.
Autres types de raccordement disponibles.
