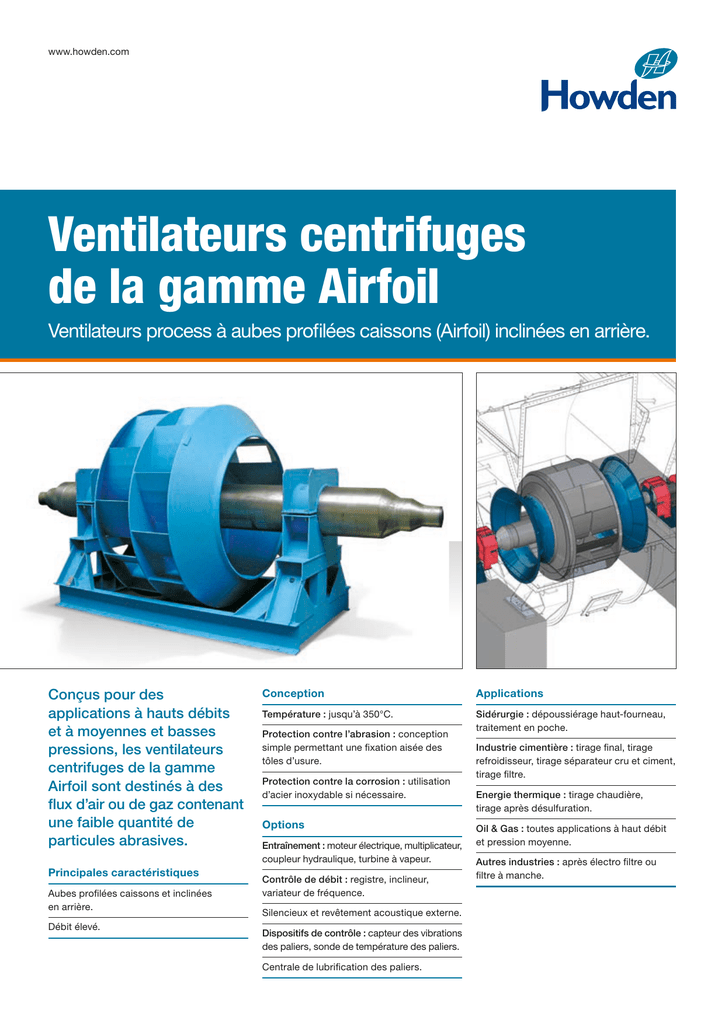

Ventilateurs centrifuges de la gamme Airfoil

www.howden.com
Ventilateurs centrifuges
de la gamme Airfoil
Ventilateurs process à aubes profilées caissons (Airfoil) inclinées en arrière.
Conçus pour des
applications à hauts débits
et à moyennes et basses
pressions, les ventilateurs
centrifuges de la gamme
Airfoil sont destinés à des
flux d’air ou de gaz contenant
une faible quantité de
particules abrasives.
Principales caractéristiques
Aubes profilées caissons et inclinées
en arrière.
Débit élevé.
Conception
Applications
Température : jusqu’à 350°C.
Sidérurgie : dépoussiérage haut-fourneau,
traitement en poche.
Protection contre l’abrasion : conception
simple permettant une fixation aisée des
tôles d’usure.
Protection contre la corrosion : utilisation
d’acier inoxydable si nécessaire.
Options
Entraînement : moteur électrique, multiplicateur,
coupleur hydraulique, turbine à vapeur.
Contrôle de débit : registre, inclineur,
variateur de fréquence.
Silencieux et revêtement acoustique externe.
Dispositifs de contrôle : capteur des vibrations
des paliers, sonde de température des paliers.
Centrale de lubrification des paliers.
Industrie cimentière : tirage final, tirage
refroidisseur, tirage séparateur cru et ciment,
tirage filtre.
Energie thermique : tirage chaudière,
tirage après désulfuration.
Oil & Gas : toutes applications à haut débit
et pression moyenne.
Autres industries : après électro filtre ou
filtre à manche.
Ventilateurs centrifuges de la gamme Airfoil
Notre Service Commercial est
à votre disposition pour toute
demande d’informations
Tél. : +33 (0)3 28 33 32 30
Email : [email protected]
Web :www.howden.com
Diamètre
Jusqu’à 4,3 m.
Performances aérauliques
Débit : jusqu’à 550 m3/s.
Pression : jusqu’à 18 kPa.
Puissance : jusqu’à 7 000 kW.
Vitesse périphérique : jusqu’à 180 m/s.
Pression kPa
Performances aérauliques (pression vs débit) de la gamme Airfoil
20
15
10
5
0
100
200
300
400
500
600
Débit m3/s
