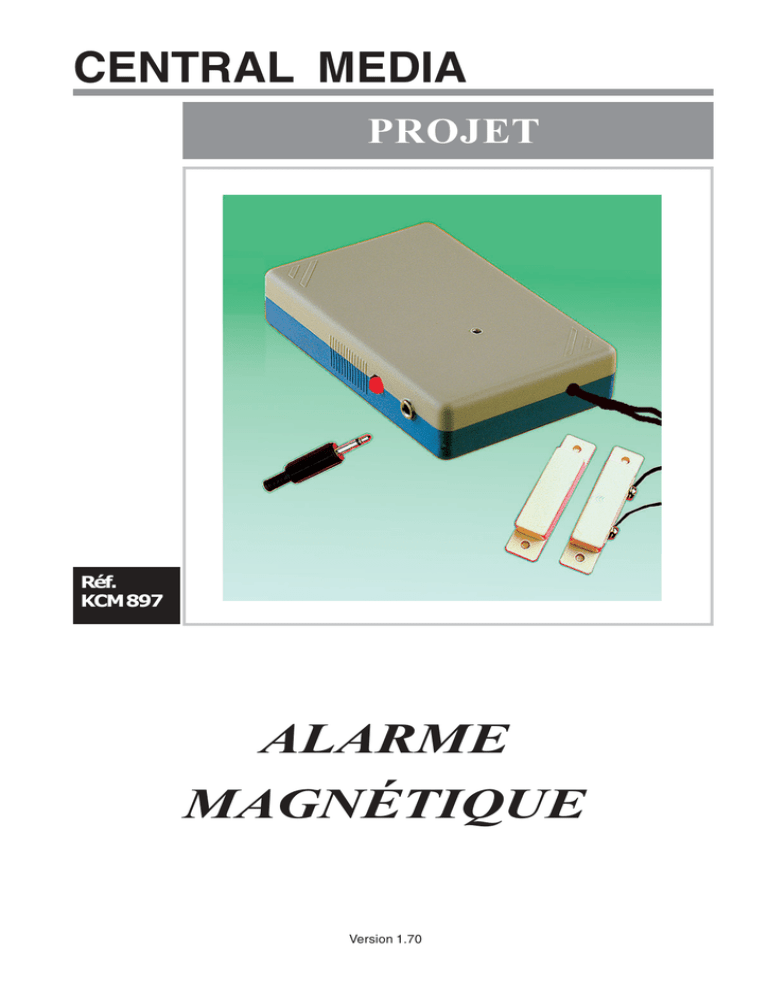

Alarme magnétique I

CENTRAL MEDIA
PROJET
Réf.
KCM 897
ALARME
MAGNÉTIQUE
Version 1.70
AVANT PROPOS
Ce projet est étudié en tenant compte de son aspect ludique et éducatif pour
les ateliers de technologie.
Chaque élève apprend à réaliser un projet dans les conditions réelles
d 'une entreprise.
Central Media fabrique tous ses projets dans un seul souci :
vous donner une entière satisfaction par des contrôles stricts et rigoureux.
Nous sommes toujours à votre disposition
En cas de doute, d'hésitation ou d'explication supplémentaire
n'hésitez pas à contacter nos services technique et assistance.
Par téléphone : 01 48 65 45 59
Par fax
: 01 48 65 45 65
Par E-mail : [email protected]
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
2
2
- SOMMAIRE -
I : OBJECTIF
I-1 : Etude de base
I-2 : Définition du besoin
I-3 : Désignation du produit
II : ETUDE DE LA FAISABILITE
II-1 : Fonctionnalité
II-2 : Critères d ' appréciation
II-3 : Facteurs de succès
III : DOSSIER TECHNIQUE
III-1 : Diagramme structurel
III-2 : Schéma électronique
III-3 : Principe de fonctionnement
III-4 : Nomenclature
IV : DÉFINITION DES ÉLÉMENTS
IV-1 : L'interrupteur magnétique
IV-2 : La capsule piézo-électrique
IV-3 : L'oscillateur
IV-4 : Le son
3
3
V : REALISATION PRATIQUE
V-1 : Opération de brasure
V-2 : Opération d ' implantation des composants
VI : FABRICATION
VI-1 : Typon
VI-2 : Synoptique d ' implantation des composants
VI-3 : Opération de perçage du circuit imprimé
VI-4 : Gamme de montage
VI-5 : Opération de perçage et d'usinage du boîtier
VI-6 : Assemblage final
VII : TEST TECHNIQUE
VII-1 : Norme électrique
VII-2 : Principe de réglage
VIII : UTILISATION
ANNEXES
Code des résistances
Code des condensateurs céramiques et polyesters Européens
Code des condensateurs céramiques et polyesters non Européens
Kits disponibles
4
4
Alarme magnétique
I : OBJECTIF
Toute fabrication ou création répond à un besoin. Un industriel ne
construit pas n ' importe quoi et n ' importe comment, sans cibler avant
tout les besoins de ses clients.
La fabrication d'un objet sans étude préalable, risque de conduire
financièrement l' entreprise vers un échec : aucune garantie de vente du
produit et de production n'est assurée.
I . 1 : Etude de base
De nos jours, l'insécurité ne cesse de grandir. Nous sommes par ticulièrement
exposé au vol en tout genre, même les plus anodins. Une porte, une fenêtre sont les
zones d'accès des voleurs. Une minute d'inattention et le voleur s'introduit ..!
Pour éviter cela, une solution : l'alarme magnétique.
L'alarme magnétique aura pour objectif de prévenir et de dissuader. Elle devra être
transpor table et facile d'emploi.
Le principe retenue pour cette alarme est le déclenchement par rupture d'un champ
magnétique. Si l'on ouvre la porte ou la fenêtre sous surveillance alors l'alarme retentit
pour prévenir le propriétaire.
Une entreprise décide d'utiliser le son comme aver tisseur dans la construction
d'une alarme.
Toute source sonore influence psychologiquement tout individu qui l'entend. Cette
influence est fonction de la fréquence et de l'amplitude de la source sonore. Car
involontairement nous analysons tous les bruits que nous entendons.
Les sources sonores sont souvent utilisées comme aver tisseur. Ainsi une for te
intensité peut effrayer (le voleur) ou alerter toute personne à proximité.
I . 2 : Définition du besoin
Le bureau d'étude analyse l'idée pour répondre aux attentes du client.
Ici l'idée répond à deux besoins : aver tir contre les actes malveillants et aler ter
efficacement.
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
5
5
Le son est un phénomène vibratoire, qui possède une fréquence et une amplitude. La
vitesse du son dans l ' air est de 330 m/s.
L ' intensité sonore se définit propor tionnellement au carré de la pression
acoustique. Donc un son fort possède une pression acoustique forte.
La pression acoustique est assurée dans le module par un élément
électronique nommé capsule piézo-électrique : les fortes vibrations de celle - ci produisent un
son fort.
Un interr upteur magnétique ser t de détecteur d'ouver ture et commande
l'alarme. Utile pour la surveillance d'une porte ou d'une fenêtre, etc...
I - 3 : Désignation du produit
ALARME MAGNÉTIQUE
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
6
6
II : ETUDE DE LA FAISABILITÉ
Une fois le besoin ciblé, il reste à l ' entreprise à définir les
caractéristiques du produit et ses éventuelles contraintes techniques.
Une entreprise est limitée par sa structure. Elle ne peut pas
construire n'importe quoi et n'importe comment. A partir d'un cahier des
charges, elle réalise un prototype pour garantir la faisabilité du
produit.
II - 1 : Fonctionnalité
L a fo n c t i o n n a l i t é e s t l ' a c t i o n d e d é f i n i r t o u t e s l e s a p p l i c a t i o n s p r é v u e s p a r l e
produit :
- temporisation pour la mise en veille
- déclenchement par l'ouver ture d'une porte ...
- aver tisseur sonore puissant
- autonome et faible consommation
- transpor table
- utilisation d'une clé électronique
II - 2 : Critères d ' appréciation
Les critères d'appréciation doivent répondre aux besoins du client.
Une première contrainte est l ' élément de détection, qui doit réagir dès que la porte,
la fenêtre s'ouvre, pour cela nous avons utilisé un interrupteur magnétique.
Une seconde contrainte est la clé électronique. Cette dernière doit assurer la
sécurité du système.
La troisième contrainte est l'alerte et la dissuasion par émission sonore puissante.
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
7
7
I I - 3 : Facteurs de succès
Les facteurs de succès sont l'ensemble des remarques d'appréciation du client face au produit :
- ensemble compact et robuste
- grande autonomie d ' utilisation
- utilisation simple et aisée
- clé électronique pour la mise en marche ou l ' arrêt du système
- déclenchement par rupture d'un champ magnétique
- aver tisseur sonore puissant
- transpor table
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
8
8
III : DOSSI ER TECHNIQUE
Le cahier des charges et celui du besoin définis, reste à
l ' entreprise à élaborer le dossier technique.
Ce dossier permet de comprendre les diverses fonctions du
module proposé : dans son usage, dans son fonctionnement global et
dans son principe.
Le dossier technique coordonne les divers services internes de
l ' entreprise.
II I - 1 : Diagramme structurel
DEBUT
Mise en marche :
Clé électronique enlevée
Amorce du système d'alarme :
temporisation
Alarme en état de veille
Détection d'ouverture ?
OUI
Alerte
Avertisseur sonore activé
NON
Clé électronique remise ?
FIN
OUI
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
NON
Echelle :
Le :
/
A4
/
9
9
III - 2 : Schéma électronique
+9V
3
R3
R1
TRF
2
D1
1
R2
1
6
Capsule
Piézo-électrique
réf PZ
5
C1
IC1
2
4
ILS
LED 1
CJ
Clé électronique
R4
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
10
10
III - 3 : Principe de fonctionnement
Le principe de fonctionnement est la description littérale du schéma électronique.
Le projet se compose de quatre parties :
1°) par tie : elle joue le rôle de détecteur d'ouverture, réalisée par un interrupteur I.L.S
(interrupteur à lame souple) et un aimant.
2°) partie : elle assure la temporisation, réalisée par la charge d'un condensateur. Ainsi
dès que le condensateur est chargé, le système est armé.
3°) partie : c'est l'authentification, réalisée par la clé électronique qui met en marche ou
à l'arrêt l'alarme.
4°) par tie : c'est l'émission du signal sonore, réalisée par un oscillateur constitué du
transformateur, de la capsule piézo-électrique, du transistor de l'opto coupleur et de la résistance R3 de
contre réaction placée entre la base du transistor et du secondaire du transformateur
Ainsi dès que l'on ôte la clé électronique, le condensateur se charge. Dès que celui-ci
est chargé l'alarme est en veille. A la moindre ouverture le détecteur, donc l'interrupteur
I.L.S active l'oscillateur qui fait vibrer la capsule piézo-électrique, et l'alarme retentit.
Seul la remise de la clé électronique dans son logement permet l'arrêt de l'alarme et sa
réinitialisation.
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
11
11
III - 4 : Nomenclature
R1
1
résistance carbone
12 KΩ
R2
1
résistance carbone
75 Ω
R3
1
résistance carbone
75 KΩ
R4
1
résistance carbone
1Ω
IC1
1
opto-coupleur
SU06
1
support de Circuit Intégré six broches
C1
1
condensateur électrochimique radial
LED 1
1
D1
1
diode 1N 4148
PZ
1
capsule piézo-électrique
CJ
1
embase mono femelle Φ 3.5 mm
JM
1
jack mono mâle Φ 3.5 mm
I.L.S
1
interrupteur magnétique I.L.S
AM
1
aimant
TRF
1
transformateur
SA123
1
boîtier plastique
CAB
1
câble deux conducteurs noir
CPL
1
coupleur de pile
C.I.
1
circuit imprimé
dim = 55 x 57 mm
Vis
1
vis de fixation
Μ 2,2 x 4,5 mm
Rep.
Nb.
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
47 µF / 16V
diode électro-luminescente rouge Φ 5 mm
pour C.I.
à lame souple
long = 30 cm
Désignation
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Observation
Echelle :
Le :
/
A4
/
12
12
IV : DÉFINITION DES
ÉLÉMENTS
Le prototype utilise des éléments dans sa conception et sa mise au point.
Ceci nécessite une définition pour chaque phase successive de fabrication.
Elles serviront de base pour la fabrication de l'objet par l'entreprise.
IV - 1 : L'interrupteur magnétique
Ce composant agit comme un interrupteur classique. Il est composé d'un interrupteur à lame souple
(I.L.S) et d'un aimant . Lorsque l'aimant s'éloigne de l' I.L.S. il ouvre le circuit et inversement lorsque
l' aimant s'approche de l ' I.L.S il ferme le circuit.
IV - 2 : La capsule piézo-électrique
Ce composant transcrit le signal électrique en signal sonore. La capsule piézo-électrique est
composée d’une céramique placée entre deux diélectriques. Lorsqu' une tension est appliquée sur les
deux diélectriques, cela crée un champ électrostatique, qui agit directement sur la céramique.
La céramique vibre au gré de la variation du signal électrique, et reproduit ainsi le signal sonore
correspondant. Donc pour une tension électrique qui varie 1000 fois par seconde, la céramique vibre alors
à 1000 fois par seconde.
IV - 3 : L'oscillateur
Le principe d ‘ un oscillateur est de générer des signaux périodiques, de forme connue sans perturbation.
La structure de l ‘ oscillateur est simple, il s ‘ agit d ‘ une boucle de réaction placée sur un système
amplificateur.
IV - 4 : Le son
Le son est un phénomène physique vibratoire. Il possède une amplitude et une fréquence. Le signal
acoustique se constitue d’une succession d’air compressé et décompressé qui se propage de façon
longitudinale.
On définit la fréquence sonore par le nombre de zones de pression et de dépression qui circulent en
une seconde. L’amplitude dépend directement de la force de la pression ou de la dépression exercée par le
signal sonore.
Lorsque l’oreille perçoit cette variation de pression et de dépression cela donne lieu à une sensation
sonore.
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
13
13
V : RÉALISATION PRATIQUE
V - 1 : Opération de brasure
Pour réaliser une brasure, il suffit de chauffer l ' ensemble des parties métalliques des
éléments à assembler. Puis de faire fondre du fil dit à " souder " sur les conducteurs. Une
bonne brasure se reconnaît à son aspect clair et brillant. Procédure qui ne doit pas dépasser plus de 4
secondes de temps de chauffe.
- maintenir le fer à souder comme un stylo
- chauffer à l'aide de la pointe du fer à souder en la plaquant sur la pastille cuivrée et
la patte du composant simultanément
- approcher le fil d'étain jusqu'au contact avec la pointe du fer à souder et la patte du
composant
- l'étain se répand par fusion
- retirer le fil d'étain lorsque le dépôt est suffisant
- ôter le fer à souder
- vérifier la brasure
- dans le cas d' une mauvaise brasure : chauffer la brasure en question puis à l'aide
de la tresse ou de la pompe à dessouder retirer la brasure. Attendre quelques instants, et recommencer
l'opération de brasure.
V - 2 : Opération d'implantation des composants
Les insertions des résistances, du condensateur, etc. sont assez aisées : à l'aide d'une pince plate
vous cintrez les divers éléments. Avec une pince coupante vous coupez les connexions débordantes de
façon à ce qu'elles ne dépassent pas de plus de 1 mm par rapport à la surface cuivrée. Pour l'implantation
de la LED on se servira d'un gabarit.
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
14
14
VI : FABRICATION
VI - 1 : Typon
Vue face cuivrée
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
Vue côté composants
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
15
15
I.L.S
aimant
VI - 2 : Synoptique d'implantation des composants
+
C1
CJ
-
D1
PZ
+
R1
LED 1
IC1
R2
TRF
R3
+
fil rouge
Vers coupleur de pile 9 V
-
fil noir
Vue côté composants
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
16
16
VI - 3 : Opération de perçage du circuit imprimé
- ✦ percer au Φ = 2.5 mm
- ✧ percer au Φ = 1.2 mm
- ✤ percer au Φ = 0.8 mm
✤
✤
✤
✤
✧
✤
✤
✤
✤
✤
✤
✤
✤
✤
✤
✤
✤
✧
✤
✤
✤
✤
✧
✧ ✤
✧
✤
✦
Vue face cuivrée
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
17
17
VI - 4 : Gamme de montage
VI.4.1
❒ - Prendre les résistances réf R1,R2,R3, identifier leurs valeurs et repérer leurs emplacements respectifs sur le
circuit imprimé
❒ - Plier délicatement les pattes des résistances à 90° à l'aide d'une pince, en respectant la même implantation
que sur le circuit imprimé, vérifier leurs bons positionnements sur le circuit imprimé, si besoin réajuster
l'écartement des pattes respectives
❒ - Insérer les résistances sur la face opposée au cuivre comme indiqué sur le schéma ci-dessous
❒ - Braser les résistances
❒ - Couper les pattes débordantes de façon à ce qu'elles ne dépassent pas de plus de 1 mm par rapport à la
surface cuivrée
R1
R2
R3
Vue côté composants
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
18
18
VI.4.2
❒ - Prendre la diode 1N4148 réf D1
❒ - Repérer son emplacement sur le circuit imprimé
❒ - Plier délicatement les pattes de la diode à 90° à l'aide d'une pince, en respectant la même implantation
que sur le circuit imprimé, vérifier son bon positionnement sur le circuit imprimé, si besoin réajuster
l'écartement des pattes
❒ - Implanter la diode sur le circuit imprimé comme indiqué sur le schéma ci-dessous
- au point indiqué par "D+" sur le schéma ci-dessous, implanter la patte positive de la diode
- au point indiqué par "D-" sur le schéma ci-dessous, implanter la patte négative de la diode
(repérée par un anneau noir sur l'extrémité du composant)
❒ - Braser la patte positive de la diode, puis attendre une minute avant de braser la patte négative
❒ - Couper les pattes débordantes de façon à ce qu'elles ne dépassent pas de plus de 1 mm par rapport à
la surface cuivrée
D+
DD1
Vue côté composants
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
19
19
VI.4.3
❒ - Prendre le support de circuit intégré réf SU06 et identifier son emplacement sur le circuit imprimé
❒ - Implanter le support de circuit intégré comme indiqué sur le schéma ci-dessous, si besoin ajuster à l'aide
d'une pince les pattes du support de circuit intégré
❒ - Braser le support de circuit intégré
Support de C.I.
réf SU06
Vue côté composants
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
20
20
VI.4.4
❒ - Prendre le condensateur radial électrochimique réf C1
❒ - Repérer son emplacement sur le circuit imprimé
❒ - Vérifier son bon positionnement sur le circuit imprimé, si besoin réajuster l'écartement des pattes du
condensateur radial électrochimique réf C1
❒ - Braser le condensateur radial électrochimique en appui sur le circuit imprimé :
- au point indiqué par "+" sur le schéma ci-dessous, implanter la patte positive du condensateur radial
électrochimique
- au point indiqué par "-" sur le schéma ci-dessous, implanter la patte négative du condensateur radial
électrochimique
❒ - Couper les pattes débordantes de façon à ce qu'elles ne dépassent pas de plus de 1 mm par rapport à la
surface cuivrée
+
C1
-
Vue côté composants
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
21
21
VI.4.5
❒ - Prendre la diode électro-luminescente rouge ou LED rouge réf LED1
❒ - Plier délicatement les deux pattes de la LED1 à 90° à l'aide d'une pince à bec pointu en respectant la côte
de 6 mm
. . . . ATTENTION AU SENS DE PLIAGE . . ! ! ! !
Vue de derrière, la patte courte est pliée vers le bas et se trouve à droite
6 mm
Patte courte
LED1
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
22
22
VI.4.6
❒ - Prendre la diode électro-luminescente rouge ou LED rouge réf LED1
❒ - Repérer son emplacement sur le circuit imprimé
❒ - Implanter la diode électro-luminescente rouge sur le circuit imprimé en respectant son sens de polarisation
comme indiqué sur le schéma ci-dessous et vérifier son bon positionnement sur le circuit imprimé, si
besoin réajuster l'écartement des pattes
- au point indiqué par "LR+" sur le schéma ci-dessous, implanter la patte longue de la diode
électro-luminescente rouge
- au point indiqué par "LR-" sur le schéma ci-dessous, implanter la patte courte de la diode
électro-luminescente rouge
❒ - La LED1 doit être brasée à une hauteur de 6 mm par rapport à la surface non cuivrée voir schéma ci-dessous
Astuce pour braser la LED1 à 6 mm de hauteur :
Prendre un petit morceau de carton, le couper à une longueur de 50 mm et une hauteur de 6 mm, il servira
de gabarit
Placer le gabarit sous les pattes de la LED1 et en appui sur le circuit imprimé côté non cuivré voir fig 1
❒ - Braser la patte positive de la diode électro-luminescente rouge (la patte longue), puis attendre une minute
et braser la patte négative (la patte courte)
❒ - Oter le gabarit
❒ - Couper les pattes débordantes de façon à ce qu'elles ne dépassent pas de plus de 1 mm par rapport à la
surface cuivrée
gabarit
LED 1
12
12
12
12
12
12
6
12
12
12
123456789012
12
123456789012
fig 1
circuit
imprimé
LR+
LR-
Diode électro-luminescente
rouge réf LED 1
6 mm
Vue côté composants
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
23
23
VI.4.7
❒ - Prendre l'embase femelle réf CJ
❒ - Repérer son emplacement sur le circuit imprimé
❒ - Implanter l'embase sur le circuit imprimé en respectant son sens d'implantation comme indiqué sur le schéma
ci-dessous et vérifier son bon positionnement sur le circuit imprimé, si besoin réajuster l'écartement des
pattes à l'aide d'une pince plate
Nota : la première patte de l'embase femelle réf CJ est à l'extérieure du circuit imprimé et en appui sur le bord de
celui-ci. Braser cette patte côté intérieur avec le circuit imprimé, voir schéma ci-dessous
CJ
Embase femelle
Vue côté composants
CJ
123456789012345678901234567
123456789012345678901234567
123456789012345678901234567
123456789012345678901234567
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
24
24
VI.4.8
❒ - Prendre la capsule piézo-électrique réf PZ
❒ - Repérer l'emplacement de la capsule piézo-électrique sur le circuit imprimé comme indiqué sur le schéma
ci-dessous
❒ - Implanter la capsule piézo-électrique sur le circuit imprimé
❒ - Braser la capsule piézo-électrique
PZ
Vue côté composants
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
25
25
VI.4.9
❒ - Prendre le transformateur réf TRF
❒ - Repérer son emplacement sur le circuit imprimé, comme indiqué sur le schéma ci-dessous
❒ - Vérifier son bon positionnement sur le circuit imprimé, si besoin réajuster l'écartement des pattes très
❒
❒
délicatement
- Braser le transformateur TRF, son corps en appui sur le circuit imprimé, comme indiqué sur le schéma
ci-dessous
- Couper les pattes débordantes de façon à ce qu'elles ne dépassent pas de plus de 1 mm par rapport à la
surface cuivrée
3
TRF
1
Point
rouge
2
1
2
3
Point blanc
vue de dessous du TRF
TRF
1
1
Point rouge
Point blanc
2
3
2
TRF
3
119 Ω
3
Vue côté composants
TRF
7Ω
1
Point
2 rouge
125 Ω
Point blanc
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
26
26
VI.4.10
❒ - Prendre le coupleur de pile 9 Volts réf CPL et couper les fils noir et rouge pour les laisser à une longueur
de 100 mm environ
❒ - Dénuder leurs extrémités respectives sur une longueur de 5 mm environ puis étamer les
❒ - Repérer les emplacements des fils sur le circuit imprimé :
❒ - au point indiqué par "A+" sur le schéma ci-dessous, implanter le fil rouge du coupleur de pile réf CPL
❒ - Braser le fil rouge
❒ - au point indiqué par "A-" sur le schéma ci-dessous, implanter le fil noir du coupleur de pile réf CPL
❒ - Braser le fil noir
❒ - Couper les fils débordants de façon à ce qu'ils ne dépassent pas de plus de 1 mm par rapport à la surface
cuivrée
A-
A+
fil noir
fil rouge
Vue côté composants
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
+
coupleur de pile réf CPL
Echelle :
Le :
/
A4
/
27
27
VI.4.11
❒ - Prendre le câble deux conducteurs réf CAB et dénuder sur une longueur de 5 mm les deux fils des deux
I.L.S
aimant
extrémités
❒ - Fixer les deux extrémités d'un même côté du câble sur le capteur magnétique à l'aide des deux vis
❒ - Passer l'autre extrémité du câble à travers l'orifice se situant au haut de la demi-coquille inférieure du boîtier
câble deux conducteurs réf CAB
Vue intérieure de la demi-coquille inférieure du boîtier
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
28
28
VI.4.12
❒ - Prendre le câble deux conducteurs réf CAB
❒ - Effectuer un noeud de retenu à une longueur de 60 mm environ par rapport à l'extrémité, pour éviter
I.L.S
aimant
tout arrachement accidentel par la suite
câble deux conducteurs réf CAB
Noeud de retenue
60
Vue intérieure de la demi-coquille inférieure du boîtier
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
29
29
VI.4.13
❒ - Prendre le câble deux conducteurs réf CAB
❒ - Braser une extrémité du câble au point indiqué "a1" , comme indiqué sur le schéma ci-dessous
❒ - Braser l'autre extrémité du câble au point indiqué "b1" , comme indiqué sur le schéma ci-dessous
Câble deux conducteurs réf CAB
a1
b1
Vue côté composants
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
30
30
VI.4.14 Réalisation de la clé électronique
❒❒❒❒❒❒❒
❒
Prendre le jack mâle réf JM
Dévisser le capuchon plastique du jack réf JM
Prendre la résistance de réf R4,
Couper une patte de la résistance R4 à une longueur de 5 mm
Braser la patte coupée de la résistance R4 au point indiqué "c2" sur le schéma ci-dessous
Couper l'autre patte de la résistance à une longueur de 15 mm, puis replier cette patte parallèlement
au corps de la résistance R4
- Braser la deuxième patte coupée de la résistance R4 au point indiqué "c1" sur le schéma ci-dessous
- Revisser le capuchon plastique
c2
c1
R4
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
31
31
VI- 5 : Opération de perçage et d'usinage du boîtier
VI.5.1 Perçage du couvercle du boîtier
❒ - Prendre le couvercle du boîtier
32,5
Φ5
32
100
65
couvercle
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
32
32
VI.5.2 Perçage latéral du boîtier
ATTENTION AU SENS DU Boîtier !!!
❒ - Orienter le couvercle avec le trou que vous venez de réaliser vers le haut
❒ - Orienter le fond du boîtier de manière à avoir le logement à pile vers le bas et les huit cheminées de
fixation vers le haut
❒ - Emboîter les demi-coquilles ainsi
haut
ZONE
DE FIXATION
bas
ZONE
DE LOGEMENT
A PILE
Vue du couvercle du boîtier
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
Vue du fond du boîtier
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
33
33
❒ - Pour plus de facilité de travail percer le boîtier fermé. Vous obtiendrez ainsi un centrage parfait entre le
couvercle et le fond
φ 6
12
φ 6
17
haut
17
100
bas
Couvercle
Fond
Rappel :
ATTENTION AU SENS DU BOîTIER !!!
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
34
34
VI.5.3 Perçage du fond du boîtier
Vue partielle
Perçage
haut
bas
16
7
Φ3
Rappel :
ATTENTION AU SENS DU BOîTIER !!!
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
35
35
VI - 6 : Assemblage final
❒ - Positionner le circuit imprimé en prenant soin de faire coïncider la LED1 et le canon de l'embase femelle
réf CJ dans leurs trous de passage respectifs
❒ - Fixer le circuit imprimé avec la vis réf Vis, comme indiqué sur le schéma ci-dessous
❒ - Enficher l'opto coupleur réf IC1 en respectant son sens d'implantation sur le support de circuit intégré
réf SU06
❒ - Tirer doucement le câble de manière à venir plaquer le noeud de retenue côté intérieur du fond du boîtier
( ceci pour éviter tout arrachement accidentel du câble ) comme indiqué sur le schéma ci-dessous
noeud de retenu en appui sur le fond du boîtier
1234567
1234567
1234567
1234567
IC1
1234567
Vis réf VIS
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
PILE
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
36
36
VII : TEST TECHNIQUE
Le produit sera placé en vente, il devra au préalable subir des
tests techniques pour vérifier son bon fonctionnement et sa fiabilité. Il
devra être en conformité avec les normes en vigueur.
VII - 1 : Norme électrique
Les fils de couleur noire sont reliés au potentiel négatif. Les fils de couleur rouge
sont reliés au potentiel positif.
VII - 2 : Principe de réglage
- Le module ne nécessite aucun réglage.
- Enficher la clé électronique dans l'embase femelle réf CJ
- Enficher la pile 9 Volts type 6F22
- Refermer le couvercle
- L'alarme est prête à fonctionner
Rappel : ne pas oublier que lors de la mise en marche, le délai de temporisation est de 10 secondes environ lorsque vous ôtez la clé électronique de l'embase femelle réf CJ
- pour arrêter l'alarme remettre la clé électronique dans son logement initial
VIII : UTILISATION
Une notice d'utilisation sera élaborée et devra accompagner le produit, elle sera rédigée
suivant les décrets relatifs à l'usage des avertisseurs sonores. Cette démarche pédagogique
initie les élèves à effectuer des recherches sur la prévention, l'homologation et la sécurité.
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
37
37
Une alarme sur mesure
Votre alarme doit-être adaptée à l'endroit où elle est posée et tenir compte des modes de vie des habitants.
Pour cela il faut identifier l'élément le plus vulnérable et placer un capteur à cet endroit.
Dans une chambre par exemple, la porte d'entrée, la fenêtre sont les endroits les plus vulnérables. La boucle
magnétique correspond au mieux pour cette protection.
Ici, établissez au crayon à papier le plan du lieu à surveiller ( chambre, pièce de travail, etc ...).
Représentez tout les points d'accès à la pièce.
Etablissez une ébauche de l'emplacement de votre alarme.
N'oubliez pas que la pose doit tenir compte de votre mode de vie et des objets à protéger. Evidement la meilleure
pose sera celle qui dissuade efficacement l'intrus et ne nuira pas à votre confort. L'installation doit être la plus simple
possible.
Une fois réalisé votre plan de pose, passez à l'acte, placez votre alarme.
Enfin lorsque la pose est terminée, vérifiez et testez votre système d'alarme.
Conservez précieusement votre clé électronique.
Votre alarme magnétique constitue un excellent système qui veillera sur vos biens et votre espace....
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
38
38
Code des Résistances
Couleur
Noir
Marron
Rouge
Orange
Jaune
Vert
Bleu
Violet
Gris
Blanc
Or
Argent
1 Chifffre
0
1
2
3
4
5
6
7
8
9
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
123
1234
1234
1234
1234
1234
1234
1234
1234
1234
1234
1234
1234
1234
1
2
123
123
123
123
123
123
123
123
123
123
M
T
2 Chiffre
Multiplicateur
0
1
2
3
4
5
6
7
8
9
x1
Ω
x 10
Ω
x 100
Ω
x 1 000
Ω
x 10 000
Ω
x 100 000
Ω
x 1 000 000 Ω
x 10 000 000 Ω
x 0.1
x 0.01
Tolérance
Ω
Ω
+/+/-
1
2
%
%
+/+/+/+/-
0.5
0.25
0.10
0.05
%
%
%
%
+/+/-
5
10
%
%
Exemple :
Rouge - violet - orange - Or
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
= 2 7 x 1 000 Ω
= 27 000 Ω
= 27 KΩ
Tolérance + 5 %
Tolérance + 5 %
Tolérance + 5 %
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
39
39
Code des Condensateurs Céramiques
et Polyesters Européens
470n K
1 Chifffre
2 Chiffre
3 Chiffre
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
470n K
ou
Lettre
Lettre
p = picofarad
n = nanofarad
G
J
K
M
Tolérance
+/+/+/+/-
2
5
10
20
%
%
%
%
/
/
Exemple :
470 n K
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
= 4 7 0 x 1 nanofarad
Tolérance + 10 %
= 470 nanofarad
Tolérance + 10 %
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
A4
40
40
Code des Condensateurs Céramiques
et Polyesters NON Européens
1 Chifffre
2 Chiffre
Multiplicateur
0
1
2
3
4
5
6
7
8
9
0
1
2
3
4
5
6
7
8
9
x1
x 10
x 100
x 1 000
x 10 000
x 100 000
x 1 000 000pf
x 10 000 000
x 100 000 000
x 1 000 000 000
224 K
ou
224 K
Lettre
pf
pf
pf
pf
pf
pf
G
J
K
M
Tolérance
+/+/+/+/-
2
5
10
20
%
%
%
%
/
/
pf
pf
pf
Exemple :
224 K
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
= 2 2 x 10 000 pf Tolérance + 10 %
= 220 000 pf
Tolérance + 10 %
= 220 nanofaradTolérance + 10 %
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
A4
41
41
Kits disponibles
Alarme de voyage
( 2 projets différents )
Alarme LDR (optoélectronique)
( 2 projets différents )
Alarme par contact (mécanique)
( 2 projets différents )
Alarme personnelle
( 1 projets différent )
Alarme magnétique
( 2 projets différents )
Alarme simple optoélectronique
Alimentation et chargeur solaire
Amplificateur téléphonique
Arbitre électronique
Attente téléphonique
Basket Ball électronique
( 2 projets différents )
Carillon musical
( 2 projets différents )
Carte musicale
Chargeur solaire
Chenillard
Dé électronique
Emetteur FM
Enceinte amplifiée pour baladeur
( 12 projets différents )
Feu arrière de stop pour vélo
Feu arrière de stop + clignotant + position
pour vélo
Flash
( 4 projets différents )
Fontaine lumineuse simple
Fontaine lumineuse « Arc-en-ciel »
Golf musical électronique
Horloge
Horloge + porte-stylo
Horloge + porte-stylo + bloc-note
Horloge Pyramide «Arc-en-ciel»
Horloge canette
Nom :
Prénom :
Classe :
c CENTRAL MEDIA
Horloge escargot
Horloge solaire
( 2 projets différents )
Interphone duplex
Jeux vidéo
( 2 projets différents )
Karaoké
( 2 projets différents )
Kits d’énergie solaire éducatif
( 4 projets différents )
Porte-clés lumineux
( 3 projets différents )
Porte-clés siffleur et lumineux
Porte-clés musical et lumineux
Radio FM
Robot 6 ème éviteur éviteur d’obstacle
( 4 versions différentes )
Robot « Moustache » éviteur d’obstacle
Robot « Explorer » éviteur d’obstacle
Robot « Explorer » télécommandé
Robot « lunaire » sonore
Robot « lunaire » suiveur de lumière
Robot solaire 6 ème "éviteur d'obstacle"
Vélo modèle réduit
Sablier
Set de bureau
Set de bureau pivotant
Sirène + torche de vélo
Soucoupe magique « Arc-en-ciel »
Testeur de continuité
Testeur d’habileté avec remise à zéro
( 2 projets différents )
Thermomètre
Nouveauté 2006/2007
Quad 6 ème
Voiture solaire 6 ème
Hand Skate board + finger Skate Board
Aéropropulseur 6 ème
Robot 5 ème suiveur de ligne
Robot 5 ème suiveur de lumière
CENTRAL MEDIA
ALARME MAGNÉTIQUE
KCM 897
Site internet http://www.centralmedia.fr
Echelle :
Le :
/
A4
/
42
42
CENTRAL
MEDIA
116, avenue Aristide Briand
93155 LE BLANC MESNIL Cedex
Tél. 01 48 65 45 59
Fax : 01 48 65 45 65
