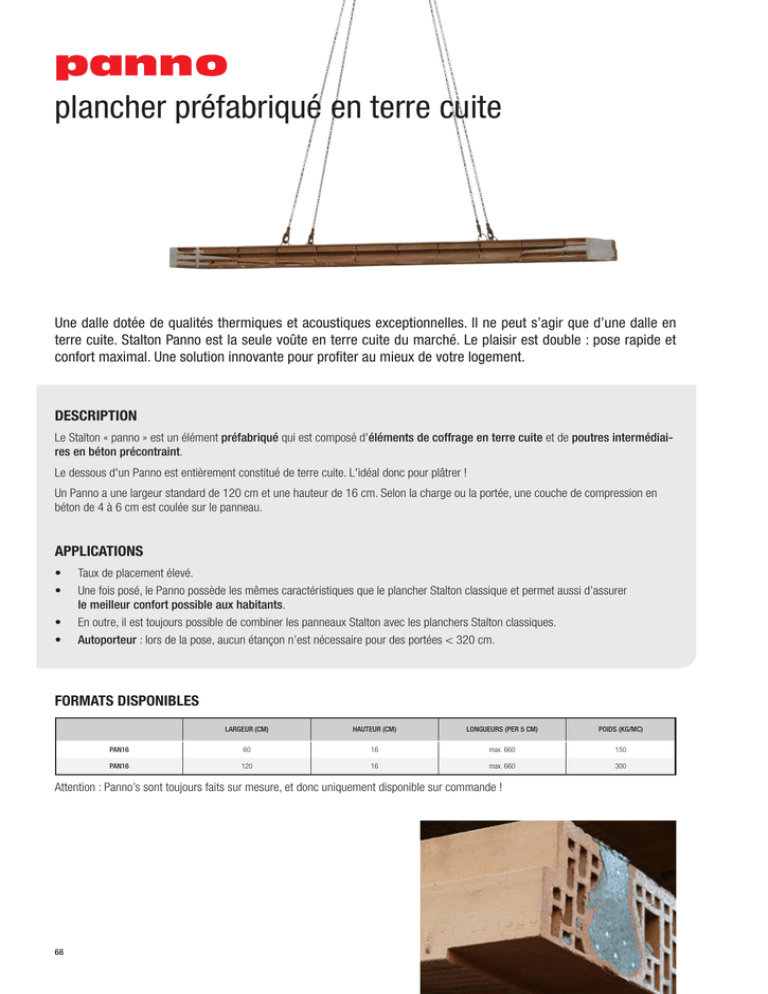

plancher préfabriqué en terre cuite

panno
plancher préfabriqué en terre cuite
Une dalle dotée de qualités thermiques et acoustiques exceptionnelles. Il ne peut s’agir que d’une dalle en
terre cuite. Stalton Panno est la seule voûte en terre cuite du marché. Le plaisir est double : pose rapide et
confort maximal. Une solution innovante pour profiter au mieux de votre logement.
DESCRIPTION
Le Stalton « panno » est un élément préfabriqué qui est composé d'éléments de coffrage en terre cuite et de poutres intermédiaires en béton précontraint.
Le dessous d'un Panno est entièrement constitué de terre cuite. L'idéal donc pour plâtrer !
Un Panno a une largeur standard de 120 cm et une hauteur de 16 cm. Selon la charge ou la portée, une couche de compression en
béton de 4 à 6 cm est coulée sur le panneau.
APPLICATIONS
•
•
•
•
Taux de placement élevé.
Une fois posé, le Panno possède les mêmes caractéristiques que le plancher Stalton classique et permet aussi d’assurer
le meilleur confort possible aux habitants.
En outre, il est toujours possible de combiner les panneaux Stalton avec les planchers Stalton classiques.
Autoporteur : lors de la pose, aucun étançon n’est nécessaire pour des portées < 320 cm.
FORMATS DISPONIBLES
LARGEUR (CM)
HAUTEUR (CM)
LONGUEURS (PER 5 CM)
POIDS (KG/MC)
PAN16
60
16
max. 660
150
PAN16
120
16
max. 660
300
Attention : Panno’s sont toujours faits sur mesure, et donc uniquement disponible sur commande !
68
stalton
POIDS LÉGER AVEC PRESTATIONS MAXIMALES
•
•
•
Grâce à la technologie de précontrainte, on obtient un plancher en terre cuite plus léger et une épaisseur de plancher plus mince
qui a quand même une portée libre maximale et/ou une charge utile plus élevée.
Un plancher en Panno PAN16+4 ne pèse que 350 kg/m². Par comparaison, une telle réalisation avec un béton massif de 20 cm
d’épaisseur pèse 500 kg/m².
4 crochets de levage sont ancrés durant la production. Le placement se fait avec une chaîne de levage à quatre brins.
ÉLÉMENTS SPÉCIAUX ET LEURS APPLICATIONS
Panno avec bouts amincis
Comme les poutres Stalton classiques, le Panno peut aussi être livré avec bouts amincis, pour appui dans un profil métallique.
Panno avec coupe oblique
Support en acier pour trémies
Pour la finition des ouvertures dans les Stalton « panno ».
Canaux ouverts
Les éléments de coffrage sont pourvus de vides, qui peuvent facilement être ouverts sur le chantier. Ils doivent être placés par
l’entrepreneur dans la partie supérieure des éléments de coffrage.
Armatures dépassantes
69
panno
LA POSE D’UN PANNO
La manutention des matériaux
•
•
Durant la manutention des matériaux, par quelque engin de levage que ce soit, personne ne peut circuler sous la charge.
Personne ne peut se trouver dans la pièce à couvrir durant la pose des Panno.
L’étançonnement
•
•
Les Stalton « panno » sont des éléments autoportants, et se posent sans étançons quand la portée libre est moins que 320 cm,
sauf indications contraires mentionnées explicitement sur le plan de pose.
La pose
•
•
Le Panno est posé à l'aide de 4 crochets de levage par la grue de chantier ou par camion-grue.
Le Panno peut être combiné avec les planchers Stalton classiques, mais vous ne pouvez jamais placer un Stalton entrevous à
côté d'un Panno. Toujours prévoir d'abord une poutre Stalton !
Le bétonnage
•
•
•
Vu le grand pouvoir absorbant de la terre cuite, il est impératif d’arroser et de nettoyer abondamment les éléments Stalton avant
de couler le béton de remplisssage et de couverture. Seul le respect de cette procédure permet de garantir une adhésion parfaite
du béton de remplissage avec les Stalton « panno ».
Spécification du béton de remplissage et de couverture : C25/30 | BA | EI | S4 | 7 mm.
En période hivernale
• La température du béton frais coulé sur chantier sera d’au moins 5 °C durant les 72 heures qui suivent son coulage.
• Possibilités de protection: recouvrement, isolation, chauffage, protection contre le courant d’air, ...
• Avant d’entamer le coulage du béton à exécuter sur chantier, on vérifiera que les éléments stalton et les entrevous soient
dégelés de part en part. En effet, dans le cas contraire, il se forme, au contact du béton frais exécuté sur place et des dalles
gelées, une pellicule de glace (verglas) qui exclut toute adhérence.
En général
•
•
•
•
Les nervures en béton précontraint ne peuvent pas être endommagées par des forages ou par le passage de diverses tuyauteries.
Les murs prenant appui sur les Panno ne peuvent être maçonnés qu’après l’enlèvement des étançons.
Pour les plates-formes et corniches en béton, nous supposons une isolation suffisante pour éviter tout désordre dû à la dilatation
thermique.
Le but est de plâtrer le Panno.
Demandez conseil au brIQ
Avez-vous encore des questions relatives à la pose d'un Panno ? N’hésitez pas
dans ce cas à contacter le brIQ, soit le bureau d’études interne de Ploegsteert.
Pour plus d’information: www.ploegsteert.com/briq
70
panno
Panno est un élément préfabriqué en terre cuite. Le Panno est un
plancher composé d'éléments de coffrage en terre cuite et de poutres
intermédiaires en béton précontraint. Les 2 extrémités sont renforcées
par un bord en béton pour faciliter le transport et la pose.
BARÈME PANNO
Portée libre maximale (en m) en fonction de la charge utile (voir tableau ci-dessous).
PANNO
H16 + 4
H16 + 5
H16 + 6
HAUTEUR DU PLANCHER FINIT
20 cm
21 cm
22 cm
POIDS DU PLANCHER FINIT
350 kg/m²
375 kg/m²
400 kg/m²
BÉTON DE COUVERTURE ET DE REMPLISSAGE
44 L/m²
54 L/m²
64 L/m²
MAXIMALE VRIJE OVERSPANNING
CHARGE UTILE 400 KG/M²
575 cm
610 cm
645 cm
CHARGE UTILE 400 KG/M² + CHARGE LINÉAIRE PERPENDIICULAIRE 550 KG/MC
510 cm
545 cm
580 cm
CHARGE UTILE 400 KG/M² + CHARGE LOCALE 650 KG
510 cm
545 cm
580 cm
CHARGE UTILE 350 KG/M² + CHARGE LINÉAIRE PARALLÈLE 350 KG/MC
490 cm
520 cm
550 cm
CHARGE UTILE 350 KG/M² + CHARGE LINÉAIRE PARALLÈLE 550 KG/MC
450 cm
480 cm
505 cm
EMPLACEMENT SANS ÉTANÇONS (CHARGE UTILE MAX. 150 KG/M²)
315 cm
2-2017 - Consultez notre site internet pour la prescription et les données les plus récentes : www.ploegsteert.com
CHARGE UTILE
CHARGE UTILE
Poids propre du revêtement
charge d'exploitation
Dépendant de la construction du plancher
au moins 150 kg/m2
classe I
faible densité d’occupation
200 kg/m2
classe II
densité moyenne d’occupation
300 kg/m2
classe III
densité élevée d’occupation
400 kg/m2
classe IV
densité très élevée d’occupation
500 kg/m2
classe V
charges particulières
(te bepalen)
Les Panno de Ploegsteert sont des planchers composés d'éléments de coffrage en terre cuite et de nervures en béton précontraint interposés. La largeur d’un Stalton « panno »
standard est de 120 cm. Un Panno est constitué de 2 demi-éléments de coffrage aux extrémités et 3 éléments de coffrage au milieu. Entre ces éléments de coffrage, 4 nervures en
béton précontraint sont appliqués. Les Stalton « panno » doivent être placés sur chantier suivant le plan de pose du fabricant. Spécification du béton de remplissage et de couverture:
C25/30 | BA | EI | S4 | 7 mm. Le dessous du Panno est entièrement en terre cuite et se prête à un plafonnage direct. La résistance thermique du plancher brut est au moins de
0,13 m²k/W. La résistance au feu, conformément à la norme (NBN S21), est au moins de 2h30.
