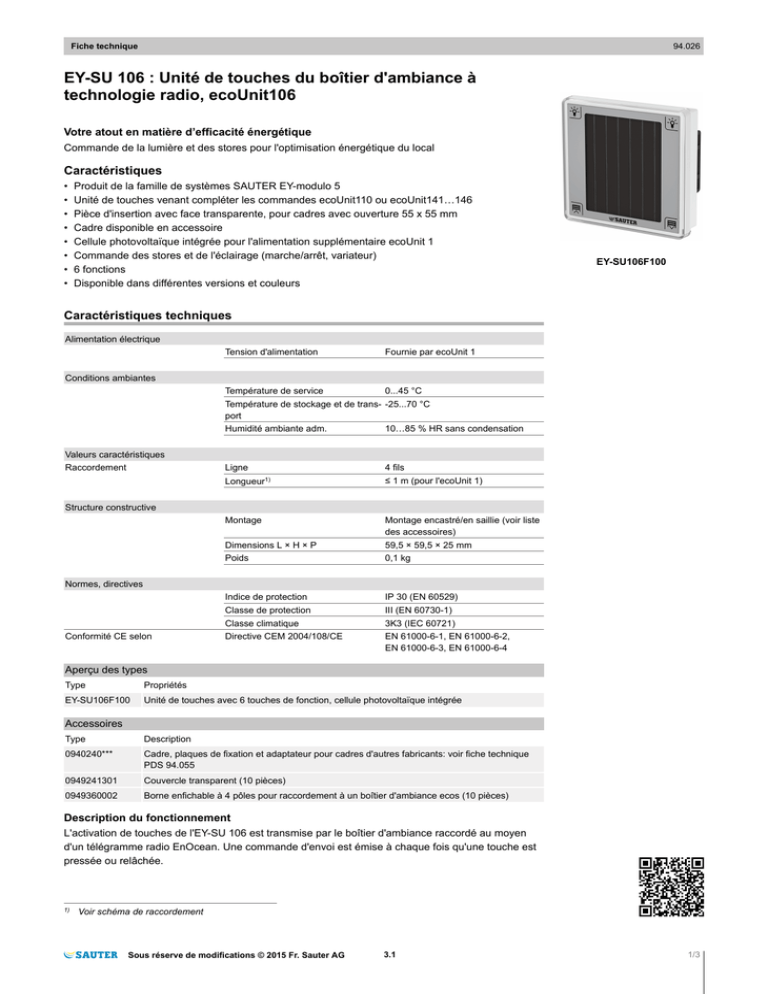

EY-SU 106 : Unité de touches du boîtier d

Fiche technique
94.026
EY-SU 106 : Unité de touches du boîtier d'ambiance à
technologie radio, ecoUnit106
Votre atout en matière d’efficacité énergétique
Commande de la lumière et des stores pour l'optimisation énergétique du local
Caractéristiques
•
•
•
•
•
•
•
•
Produit de la famille de systèmes SAUTER EY-modulo 5
Unité de touches venant compléter les commandes ecoUnit110 ou ecoUnit141…146
Pièce d'insertion avec face transparente, pour cadres avec ouverture 55 x 55 mm
Cadre disponible en accessoire
Cellule photovoltaïque intégrée pour l'alimentation supplémentaire ecoUnit 1
Commande des stores et de l'éclairage (marche/arrêt, variateur)
6 fonctions
Disponible dans différentes versions et couleurs
EY-SU106F100
Caractéristiques techniques
Alimentation électrique
Tension d'alimentation
Fournie par ecoUnit 1
Température de service
0...45 °C
Conditions ambiantes
Température de stockage et de trans- -25...70 °C
port
Humidité ambiante adm.
Valeurs caractéristiques
Raccordement
10…85 % HR sans condensation
Ligne
4 fils
Longueur1)
≤ 1 m (pour l'ecoUnit 1)
Montage
Montage encastré/en saillie (voir liste
des accessoires)
Dimensions L × H × P
59,5 × 59,5 × 25 mm
Poids
0,1 kg
Structure constructive
Normes, directives
Conformité CE selon
Indice de protection
IP 30 (EN 60529)
Classe de protection
III (EN 60730-1)
Classe climatique
3K3 (IEC 60721)
Directive CEM 2004/108/CE
EN 61000-6-1, EN 61000-6-2,
EN 61000-6-3, EN 61000-6-4
Aperçu des types
Type
Propriétés
EY-SU106F100
Unité de touches avec 6 touches de fonction, cellule photovoltaïque intégrée
Accessoires
Type
Description
0940240***
Cadre, plaques de fixation et adaptateur pour cadres d'autres fabricants: voir fiche technique
PDS 94.055
0949241301
Couvercle transparent (10 pièces)
0949360002
Borne enfichable à 4 pôles pour raccordement à un boîtier d'ambiance ecos (10 pièces)
Description du fonctionnement
L'activation de touches de l'EY-SU 106 est transmise par le boîtier d'ambiance raccordé au moyen
d'un télégramme radio EnOcean. Une commande d'envoi est émise à chaque fois qu'une touche est
pressée ou relâchée.
1)
Voir schéma de raccordement
Sous réserve de modifications © 2015 Fr. Sauter AG
3.1
1/3
Fiche technique
94.026
Utilisation conforme
Ce produit est conçu uniquement pour l'emploi prévu par le fabricant, décrit à la section « Description
du fonctionnement ».
Le respect de toutes les instructions correspondantes du produit en fait également partie. Les modifications ou transformations ne sont pas autorisées.
Vue de face/plaques d’étiquetage
Les plaques d'étiquetage suivantes sont comprises dans la livraison :
Plaques d’étiquetage
Remarques concernant l'étude de projet
Montage
Les boîtiers d'ambiance ecoUnit 1 avec l'unité de touches EY-SU 106 sont conçus pour différents types de montage. La fiche technique PDS 94.055 montre les possibilités de montage ainsi que les accessoires requis.
L'unité de touches est raccordée par 4 fils à un EY-RU 110…146 et ne peut être utilisée qu'avec cet
appareil. L'écart maximal entre l'unité de touches EY-SU 106 et le boîtier d'ambiance est 1 m (longueur totale de la ligne).
)
Remarque :
Si le boîtier d'ambiance ecoUnit 1 est exploité avec une pile, les raccordements pour la cellule photovoltaïque (borne 04, 05) ne sont pas câblés.
Domaines d'application
Unité de touches avec cellule solaire en combinaison avec ecoUnit110 et ecoUnit141…146 pour la
commande d'éclairages, de stores, etc. au moyen de régulateurs pour locaux individuels communicants ecos 5.
Adressage
EY-SU 106 est toujours raccordée à l'ecoUnit110 ou l'ecoUnit141…146 et ne peut être utilisée
qu'avec cet appareil. Un adressage de l'appareil n'est donc pas requis.
Utilisation avec l'ecos 5
Les touches sont mises à disposition via le module de micrologiciel ROOM_UNIT pour un traitement
ultérieur. Vous trouverez de plus amples informations dans la fiche technique PDS 94.011.
Alimentation électrique et sélection de l'emplacement de montage
L'unité de touches elle-même ne requiert pas d'énergie.
Le panneau solaire a une grande surface afin de fournir une alimentation électrique supplémentaire
aux boîtiers d'ambiance ecoUnit110…146 en cas de faible luminosité. L'intensité lumineuse minimale
ou la durée d'éclairage minimale de l'ecoUnit110…146 peut ainsi être divisée par deux.
Il faut monter l'unité de touches en orientant le panneau solaire de préférence vers la fenêtre. Il faut
éviter le montage dans les recoins pas suffisamment éclairés pendant la journée. L'emplacement de
montage doit être choisi en tenant compte de la future utilisation du local afin d'éviter un ombrage dû
aux utilisateurs, p. ex. en raison de fournitures de bureau sur des zones de dépôt ou d'équipements
mobiles.
Locaux avec une lumière du jour insuffisante
Il est possible d'exploiter l'ecoUnit110…146 avec une pile pour alimenter en électricité les appareils
dans les locaux avec une lumière du jour insuffisante. L'unité de touches EY-SU 106 est alors également alimentée par la pile.
Informations complémentaires
Instructions de montage
2/3
P100002472
3.1
Sous réserve de modifications © 2015 Fr. Sauter AG
Fiche technique
94.026
Élimination
Lors de l'élimination, il faut respecter le cadre juridique local actuellement en vigueur.
Vous trouverez des informations complémentaires concernant les matériaux dans la « Déclaration
matériaux et environnement » relative à ce produit.
Plan d'encombrement
27.8
18.1
59.5
59.5
Schéma de raccordement
EY-RU1..
EY-SU106
Borne
Description
04, 05
Panneau solaire
06, 07
Fonction de touche
GND
+
GND
+
01
02
03
04
05
06
07
04
05
06
07
+-
max. 1m
Schéma de raccordement (suite)
Raccordement avec unité de touches et pile
Borne
Description
EY-SU106
04, 05
NC
06, 07
Fonction de touche
EY-RU1..
04
05
06
07
04
05
06
07
CR2032
