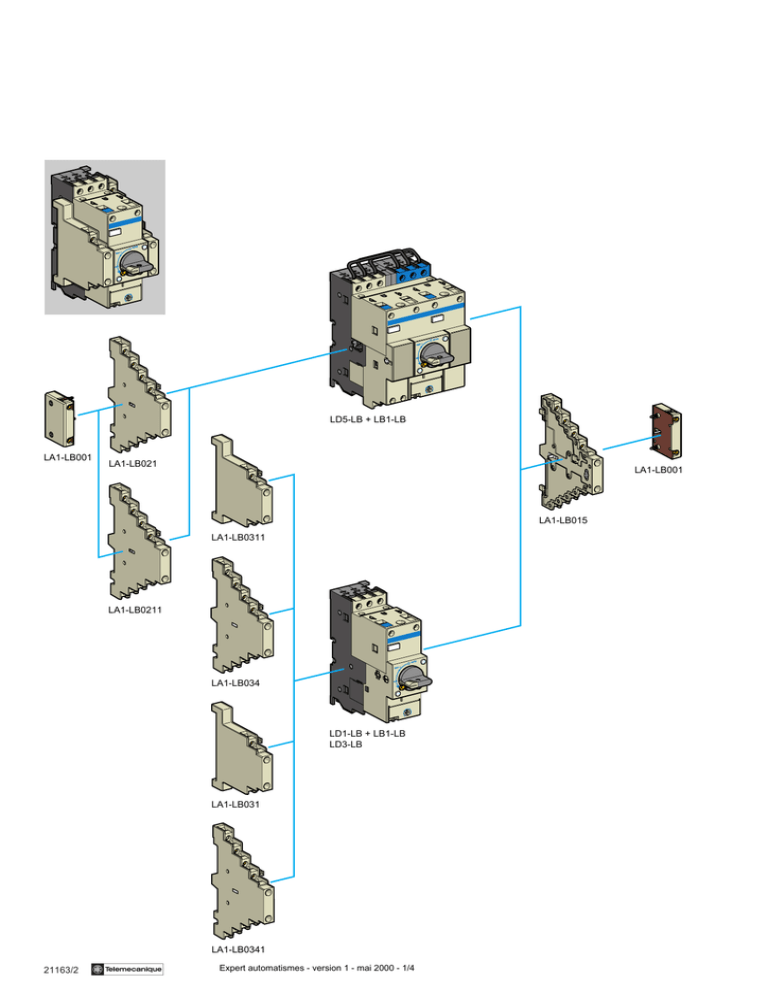

Expert automatismes - version 1

AUTO
TRIP.
+
O
AUTO
TRIP.
+
O
LD5-LB + LB1-LB
LA1-LB001
LA1-LB021
LA1-LB001
LA1-LB015
LA1-LB0311
LA1-LB0211
AUTO
TRIP.
LA1-LB034
+
O
LD1-LB + LB1-LB
LD3-LB
LA1-LB031
LA1-LB0341
21163/2
Te
Expert automatismes - version 1 - mai 2000 - 1/4
Démarreurs et équipements nus
Généralités :
pages 21151/2 à 21151/7
Choix :
pages 21152/2 à 21152/5
Caractéristiques :
pages 21153/2 à 21153/9
Encombrements et schémas :
pages 21009/2 à 21011/5
Contacteurs-disjoncteurs et inverseurs integral 18
Additifs
Références
Limiteur
(IP 20)
Utilisation
pour
Fonction
Référence
LD1 ou LD5
Montage
voir
page 21009/4
Augmenter le pouvoir de coupure de l'integral
LA9-LB920
Masse
kg
0,320
Blocs de contacts auxiliaires instantanés (IP 20)
Utilisation
pour
Type et nombre de blocs
de contacts par appareil
Composition
Référence
Masse
LA9-LB920
“F”
“O”
2
1
1
1
LD1 ou LD5
Montage
à droite
1 bloc de 5 contacts comprenant :
- 3 contacts d'état du contacteur
- 2 contacts de signalisation
tous déclenchements
LD1
Montage
à gauche
1 bloc de 2 contacts d'état de
toute position du bouton
tournant autre que “Auto”
2
1 bloc de 2 contacts d'état
de toute position du bouton
tournant autre que “Auto”
LA1-LB015
0,100
–
LA1-LB031
0,100
1
1
LA1-LB0311
0,100
LA1-LB034
0,100
2
–
1
1
LA1-LB0341
0,100
1
1
1
1
1 bloc de 5 contacts comprenant :
- 3 contacts d'état du contacteur
- 2 contacts d'état de toute position
du bouton tournant autre que “Auto”
LA1-LB021
0,100
2
2
1
–
1 bloc de 5 contacts comprenant :
- 3 contacts d'état du contacteur
- 2 contacts d'état de toute position
du bouton tournant autre que “Auto”
LA1-LB0211
0,100
2
1
1
1
1 bloc de 4 contacts comprenant :
- 2 contacts d'état de toute position
du bouton tournant autre que “Auto”
- 2 contacts de signalisation de
déclenchement par court-circuit
1 bloc de 4 contacts comprenant :
- 2 contacts d'état de toute position
du bouton tournant autre que “Auto”
- 2 contacts de signalisation de
déclenchement par court-circuit
LD5
Montage
à gauche
kg
Bloc complémentaire d’un contact auxiliaire instantané (IP 10)
LD1 ou LD5
Montage
à droite ou
à gauche
1 bloc de 1 contact d'état du
contacteur
–
1
LA1-LB001
0,035
Utilisation
Référence
Masse
kg
Pour circuits de commande
LA9-LB398
0,010
Dispositif de test
LA9-LB398
Expert automatismes - version 1 - mai 2000 - 2/4
Te
21163/3
AUTO
TRIP.
+
O
LA4-DA2 ●
LA4-DE2 ●
LA9-D09982
LA4-DR ● U
LA4-DM ●
LA4-DL ●
LA4-DT ● U
AUTO
TRIP.
+
LA1-LB080BD
O
LA4-DWB
LA4-DF ●
LD5-LB + LB1-LB
AUTO
TRIP.
O
LD1-LB + LB1-LB
LD3-LB
21163/4
Te
Expert automatismes - version 1 - mai 2000 - 3/4
+
Démarreurs et équipements nus
Généralités :
pages 21151/2 à 21151/7
Choix :
pages 21152/2 à 21152/5
Caractéristiques :
pages 21153/2 à 21153/9
Encombrements et schémas :
pages 21009/2 à 21011/5
Contacteurs-disjoncteurs et inverseurs integral 18
Additifs et éléments de rechange
Références
Modules d’interface
Montage
Type
(1)
Tension de
commande a
V
Tension d'utilisation
50/60 Hz
V
Référence
5…24
24…250
LA4-DWB
0,045
24
48
24…250
24…250
LA4-DFB
LA4-DFE
0,050
0,050
A relais
24
(à marche forcée) 48
24…250
24…250
LA4-DLB
LA4-DLE
0,045
0,045
Référence
Masse
s
Tension d'utilisation
50/60 Hz (2)
V
A la partie
Travail
supérieure
de l'integral
0,1…2
1,5…30
25…500
24…250
24…250
24…250
LA4-DT0U
LA4-DT2U
LA4-DT4U
0,040
0,040
0,040
Repos
0,1…2
1,5…30
25…500
24…250
24…250
24…250
LA4-DR0U
LA4-DR2U
LA4-DR4U
0,040
0,050
0,050
Tension d’utilisation
50/60 Hz
V
Référence
Masse
24…48
50…127
110…250
LA4-DA2E
LA4-DA2G
LA4-DA2U
0,018
0,018
0,018
24…48
50…127
110…250
LA4-DE2E
LA4-DE2G
LA4-DE2U
0,018
0,018
0,018
≤ 250
LA9-D09982
0,010
24…100
LA4-DMK
0,040
100…250
LA4-DMU
0,040
A la partie
Statique
supérieure
de l'integral A relais
Masse
kg
Modules temporisateurs électroniques “série”
Montage
Type
Temporisation
kg
Modules d’antiparasitage
Montage
Type
A la partie
Circuit RC (résistance-capacité) (3)
supérieure Raccordement par vis sur
de l'intégral bornes bobine de l’integral
Varistance (écrêteur)
Raccordement par vis sur
bornes bobine de l’integral
Par
Circuit RC
encliquetage (résistance-capacité) (3)
kg
Modules de commande Automatique-Manuelle-Arrêt
A la partie
Automatiquesupérieure Manuellede l'intégral Arrêt
Convertisseurs de tension de rechange
Montage
A la partie
supérieure
de l'integral
Pour integral
LDi-LBiiiBD
(1) pour alimentation du circuit de commande en a
Tension
Consommation Désignation
d'utilisation Appel Maintien
a (4)
V
W
W
Référence (5)
24 (6)
LX1-LB024
100
1,5
Bobine
Masse
kg
0,065
Convertisseur LA1-LB080BD
0,045
(1) Pour contacteur-disjoncteur-inverseur, commander 2 modules d’interface ou 2 convertisseurs de tension.
(2) En 24 V, l’integral doit être équipé d’une bobine de tension 21 V (voir tableaux bobines page 21164/3).
(3) Le choix d’un circuit RC répond efficacement au besoin de protection des circuits très sensibles aux parasites “hautes
fréquences”. Limitation de la tension à 3 Uc maxi et limitation de la fréquence oscillatoire à 400 Hz maxi.
Légère temporisation au déclenchement (1,2 à 2 fois le temps normal).
(4) Dans le cas d’utilisation d’une source en monophasé ou triphasé redressé, il faut que la tension d’ondulation crête
à crête soit inférieure ou égale à 0,14 de la tension moyenne.
Limites de fonctionnement de 0,8 à 1,1 Uc pour une température ambiante ≤ 40 °C.
(5) Il est impératif d'associer le convertisseur de tension à la bobine spécifique référencée.
(6) Le convertisseur 24 V peut être commandé par “Entrée bas niveau”, dans ce cas la tension du circuit de commande
doit être la même que la tension de l’alimentation (24 V).
Expert automatismes - version 1 - mai 2000 - 4/4
Te
21163/5
