• 1 Go de mémoire pour des données de 300.000 satellites et

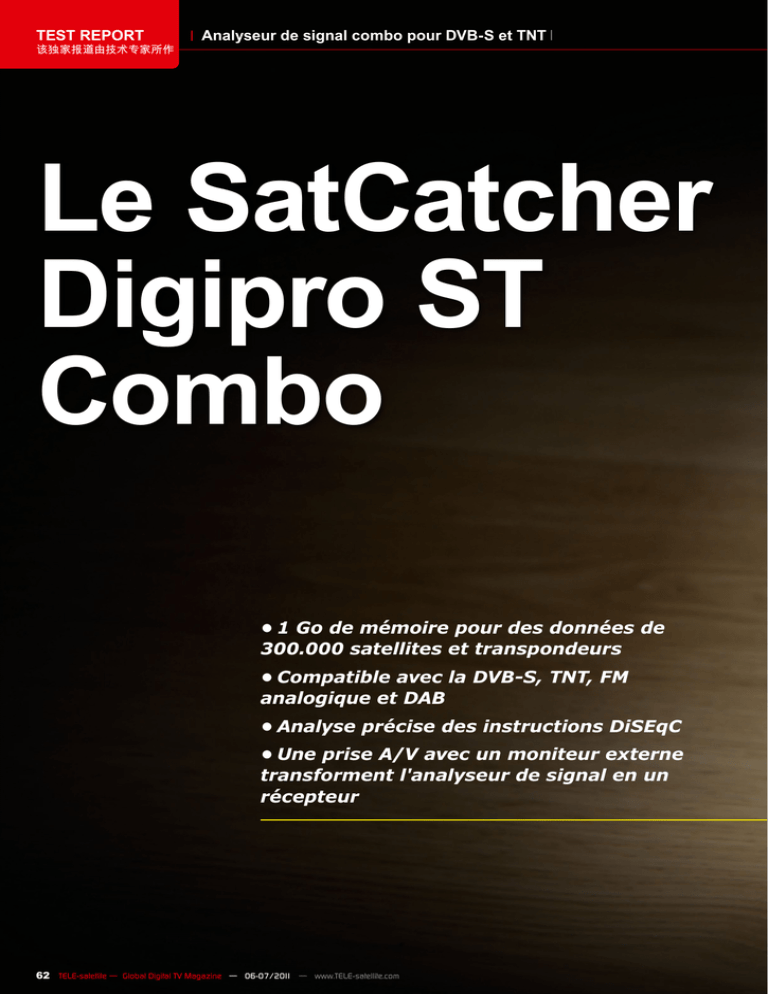

TEST REPORT
该独家报道由技术专家所作
Analyseur de signal combo pour DVB-S et TNT
Le SatCatcher
Digipro ST
Combo
•1 Go de mémoire pour des données de
300.000 satellites et transpondeurs
•Compatible avec la DVB-S, TNT, FM
analogique et DAB
•Analyse précise des instructions DiSEqC
•Une prise A/V avec un moniteur externe
transforment l'analyseur de signal en un
récepteur
62 TELE-satellite — Global Digital TV Magazine — 06-07/2011 — www.TELE-satellite.com
www.TELE-satellite.com — 06-07/2011 —
TELE-satellite — Global Digital TV Magazine
63
TEST REPORT
Analyseur de signal combo pour DVB-S et TNT
Analyseur
avec une
mémoire
importante
La disponibilité d’analyseurs de signaux abordables
a considérablement augmenté au cours de ces dernières
années. Il y a une option qui
est particulièrement importante pour les utilisateurs,
mais jusqu’à présent, n’a
pas été suivi vraiment de
près par les fabricants: Et
qui concerne une base de
données de satellite et de
transpondeurs,
importante
et mise à jour régulièrement.
Et simplement à cause d’une
liste presque interminable
de chaines de télévision, de
radios et des services Internet disponibles par satellite,
antenne ou câble, le désir
d’avoir toutes ces information est tout à fait compréhensible. Il est clair qu’il ne
suffit plus à un installateur
d’antenne en Europe de se
concentrer uniquement sur
les trop bien connus satellites
ASTRA 19,2° Est et Hotbird
13° Est.
La même chose peut s’appliquer à un installateur en
Thaïlande; Il n’aurait aucune
chance de continuer à travailler s’il limite son expérience
à seulement THAICOM bird
de 78,5° Est. L’analyseur de
signaux que nous présentons
ici, le SatCatcher Digipro ST
Combo, n’est pas destiné
06-07/2011
SatCatcher Digipro ST Combo
Combo Signal Analyzer with Huge
Memory for Satellite and Terrestrial
Channels
64 TELE-satellite — Global Digital TV Magazine — 06-07/2011 — www.TELE-satellite.com
Le premier analyseur de signal
avec 1 Go de mémoire pour un
maximum de 300.000 entrées de
satellites et transpondeurs!
seulement à des utilisateurs
finaux privés ambitieux, mais
aussi et surtout à des professionnels. Et si vous voulez
avoir une chance de réussir
sur le marché actuel, vous
devez être en mesure de
réagir rapidement et précisément aux souhaits de votre
client. Ce qui est important
avec cela, c’est la nécessité
d’être capable d’aligner tout
satellite recevable aussi efficacement que possible à partir de l’endroit d’installation.
Pour que l’installateur soit en
mesure de faire cela, il doit
être équipé de quelques outils de base et c’est le point
crucial: A quoi sert un bon et
couteux analyseur de signal
à un installateur si un client
exige de lui, un ajout d’un
autre satellite à son système
de réception, mais l’analyseur de signal en question n’a
pas les données actuelles des
transpondeurs stockées en
mémoire permettant à l’installateur d’aligner l’antenne?
La société britannique SatCatcher nous a montré plus
d’une fois dans le passé que
ses produits sont à jour technologiquement et ont plein
d’idées innovatrices. Avec le
Combo Digipro ST, cela reste
valable. Lorsque comparé
aux modèles précédents,
pas tellement n’a changé de
l’extérieur.
À 240 x 105 x 75mm et pesant seulement 1,4 kg avec
batterie et housse de protection, le Digipro ST Combo
se tient très confortablement
dans votre main. Son poids
est réparti uniformément de
sorte qu’il ne peut pas basculer d’un côté. L’écran de 3,5
pouces avec sa résolution de
128x64 est très facile à lire
et, est suffisamment grand
pour afficher de façon optimale toutes les informations
nécessaires. La batterie intégrée rechargeable de 4000
mAh de VARTA, fournit au Digipro ST Combo une énergie
de quatre heures. Un cycle
complet de recharge prend
presque la même durée. Le
fabricant a ajouté un assortiment d’accessoires qui inclus
l’alimentation de 9,6 V ainsi
qu’un dispositif de recharge
de voiture afin que l’installateur puisse recharger l’analyseur en cours de route vers
le prochain client. Un protège résistant à l’humidité
est également fourni pour
éviter à l’analyseur toute
contamination à la saleté et
aux détritus. L’étui de transport inclus, vous permet de
travailler librement avec les
deux mains. Un volet paresoleil permet également de
lire plus facilement l’écran
LCD en plein soleil. Pour
couronner le tout, le Digipro
ST Combo est livré avec un
câble USB pour connexion à
un PC et un câble A/V pour
une connexion d’entrée /
sortie de la vidéo. Le manuel
d’utilisation n’est pas sous
forme imprimée; c’est plutôt
en format PDF et se trouve
dans le CD inclus. Le Digipro
ST Combo et tous ses accessoires peuvent être rangés
dans un robuste attaché-
case en aluminium pour un
transport aisé. Ca servirait
aussi à protéger le contenu
en cas de chute du boitier.
Vous ne pouvez pas manquer
de remarquer l’écran LCD
couleur de 3,5-pouces sur
le panneau frontal. Quatre
touches de fonction sont disposées sous l’écran; Le marquage de ces boutons est
affiché vers le bas de l’écran.
Juste à la droite, se trouvent
quatre boutons de plus, en
forme d’une croix qui sont
utilisés pour naviguer dans
les menus. En dessous, c’est
un clavier numérique composé de 12 touches ainsi que
cinq autres boutons de fonction à l’extrême droite. Tous
les boutons sont marqués
clairement ce qui rend très
facile l’utilisation du Digipro ST Combo. Sur la partie
supérieur de l’analyseur, le
fabricant a placé une entrée
tuner combinée pour réception satellite et terrestre
ainsi qu’une connexion supplémentaire pour les tests.
La fiche d’entrée/sortie pour
les signaux audio/vidéo est
également de ce coté là. Le
Digipro SatCatcher qui nous
a été envoyé pour le test est
destiné aux signaux satellite
et terrestres (ST). Il ya aussi
une version SC disponible
pour les signaux satellite et
le câble. L’interface USB et
l’entrée d’alimentation se
trouvent sur le coté bas de
l’analyseur.
Ce nouveau produit de
SatCatcher a été fabriqué
avec une qualité à l’esprit
www.TELE-satellite.com — 06-07/2011 —
et pour être honnête, nous
n’avons pas pensé d’en trouver quelque chose moins que
ça, de cette société. Même
la batterie rechargeable qui
était, dans les versions précédentes, installée définitivement dans l’unité et ne
pouvait être retirée par l’utilisateur final, est maintenant
à l’intérieur dans son propre
compartiment et peut être
remplacée par l’utilisateur
final. Toutes les unités livrées
après le 1 avril 2011 incluent
cette nouveauté. SatCatcher
a rendu l’unité encore plus
polyvalente pour ces installateurs actifs qui ne sont pas
versés uniquement sur les
installations de télévision,
mais aussi sur les installations de sécurité aka en surveillance vidéo: le plus récent
SatCatcher, non seulement
capte les signaux DVB-S et
TNT, mais est également livré
avec une entrée vidéo pour
utilisation avec des caméras standard. Sat-Catcher a
même ajouté une sortie 12V
active au port d’entrée IF
permettant aux installateurs
d’alimenter une caméra également lors de l’installation.
À cette fin, les unités livrées
récemment
comprennent
maintenant un câble «type
F à prise d’alimentation»
(Notre échantillon test n’était
pas encore équipé de cette
option).Comme
mentionné
précédemment, il est absolument essentiel pour l’installateur professionnel d’avoir
en permanence à sa portée,
les données satellite et des
TELE-satellite — Global Digital TV Magazine
65
transpondeurs à jour. Même
un utilisateur final serait ravi
d’avoir ces données facilement accessibles sur son
analyseur de signal. Avant
d’examiner les détails techniques de mesure du signal
du Digipro ST Combo, nous
voulons vous présenter deux
des options les plus importantes de cet analyseur.
La première serait sa mémoire cache de 1 Go suivie
d’une fonction pour traiter
et afficher les données NIT
(table
d’informations
sur
réseau).La mémoire cache
de 1 Go est le résultat direct
d’une étude globale bien réfléchie de Sat-Catcher en vue
d’aboutir à une manière très
facile de rassembler toutes
les données satellites et de
transpondeurs du monde entier disponible sur l’analyseur
de signal. Pour cela, il était
nécessaire d’intégrer deux
types de mémoire: une mémoire active et une mémoire
principale. La mémoire principale est de 1 Go en taille
et peut être chargée avec
les données directement à
partir d’un PC. Il existe un
espace pour environ 300.000
entrées de satellites et
transpondeurs. Dès que la
connexion USB est établie
entre l’analyseur et un PC,
l’analyseur est reconnu par
MS Windows comme étant
un périphérique de stockage
externe amovible et donc
n’a pas besoin de pilotes ou
de logiciel spécifique. Naturellement, l’utilisateur aurait
besoin d’une mise à jour du
fichier en format ASD qui
est fourni soit directement
du fabricant ou d’un distributeur agréé. Pour mettre à
jour les données satellite et
transpondeurs, vous aurez
tout simplement besoin de
télécharger le dernier fichier
ASD d’Internet et le copier
sur le périphérique de stockage amovible externe. Les
ingénieurs de SatCatcher
ont rapidement reconnu que
ce serait une grave erreur
de remplacer simplement
la base de données entière
dans l’analyseur; sans aucun
doute, il ya des utilisateurs
finaux qui sauvegardaient
leurs propres données dans
l’analyseur - Ces données
seraient perdues si toute la
base de données a été remplacée (écrasée). Pour éviter cela, les ingénieurs ont
abouti à une solution simple
mais ingénieuse: Le menu
principal de l’analyseur possède une entrée qui vous
permet de transférer des
données personnelles (satellite, transpondeur ou fournisseur) à partir de sa mémoire
principale vers sa mémoire
active de sorte qu’elles
soient disponibles pour une
utilisation par l’analyseur de
signal. Alors que la mémoire
principale contient tous les
satellites du monde entier et
données des transpondeurs
indépendamment du fait que
l’utilisateur final en a besoin
ou non, le menu de travail
contient uniquement les entrées que l’utilisateur final en
66 TELE-satellite — Global Digital TV Magazine — 06-07/2011 — www.TELE-satellite.com
aurai réellement besoin. Cela
permet non seulement un
accès plus facile aux données
qui sont nécessaires, mais ça
permet également une mise
à jour de la base de données
entière à tout moment sans
avoir à se soucier d’écraser
des données personnelles.
Il est également possible de
transférer les données de
la mémoire active de travail
vers la mémoire principale de
sorte qu’elles puissent être
transférées vers le PC pour
impression ou envoyées à
un autre analyseur de SatCatcher. Après avoir mis en
marche l’analyseur, l’affichage sur le Digipro ST Combo présente un menu principal avec quatre sélections.
Ces quatre choix identifient
les quatre fonctions de base
de cet analyseur:
Une pour mesure du signal
en mode terrestre, une autre
pour mesure du signal en
mode satellite, diverses DiSEqC, test d’alimentation et
de câblage ainsi qu’une sélection de menu pour l’entrée/
sortie AV. Au bas de l’écran,
il y a un bouton “Menu” rouge
qui est activé en utilisant la
touche F3. En appuyant sur ce
bouton, l’utilisateur accède à
des possibilités mentionnées
précédemment pour la mise
à jour de la liste des chaines
via un fichier ASD. En mode
terrestre, l’analyseur peut
traiter des signaux analogiques et numériques dans la
gamme de fréquences comprises entre 46 à 870 MHz en
plusieurs façons différentes:
Une fréquence unique peut
être choisie afin que ses paramètres soient affichés. Ces
paramètres comprennent le
niveau du signal en dBμV,
la fréquence de la porteuse
vidéo, la fréquence porteuse
audio ainsi que le C/N en dB.
Avec les signaux numériques, le MER (Modulation
Error Ratio), CBER (Channel
Bit Error Rate) et VBER (Bit
Error Rate Viterbi) pourraient
être également affichés. En
plus de toutes ces valeurs
numériques, l’analyseur peut
afficher graphiquement également les niveaux des signaux audio et vidéo sur une
colonne séparée. Ce mode
peut être utilisé pour affiner un pointage d’antenne à
une position voulue où elle a
été grossièrement alignée. A
cet effet, il y a un affichage
d’analyseur de spectre. Il
peut être utilisé pour afficher le signal entrant avec
différentes largeurs qui comprennent en plein écran, 500,
200,100, 50, 32, 16 et 8 MHz.
Lorsque nous avons testé
cela avec une antenne UHF,
le Digipro ST Combo a réagi
très rapidement aux changements de la position de l’antenne et les a affiché graphiquement. Grace à l’affichage
de l’analyseur de spectre, il
est très facile de trouver une
position initiale de l’antenne,
après quoi elle peut être affinée. Si vous voulez regarder
de plus près un pic de signal, il vous suffit d’appuyer
sur le bouton de la fonction
“Test” pour lancer le Digipro
ST Combo à une recherche
d’une porteuse TNT valide
ou d’un signal analogique.
Si vous saisissez une fréquence directement ou optez
pour introduire un numéro de
canal, une simple pression
de la touche “Enter” affiche
en détail les paramètres de
fréquence. Avec les signaux
TNT, vous pouvez “lire” le
NIT et afficher toute chaine
qui est identifiée sur l’écran
de l’analyseur.
Puisque l’analyseur n’est
pas doté d’une fente CI intégrée ou d’un lecteur de carte,
cette option fonctionne uniquement avec les signaux
des chaines gratuites (FTA).
Les différents modes de recherche sont complétés par
un scannage automatique
des chaînes qui vérifiera
toutes les fréquences de signaux utilisables, puis affiche
les résultats sous forme graphique. Il s’agit essentiellement d’une extension du
mode analyseur de spectre.
L’analyseur de signal SatCatcher peut non seulement
gérer les signaux TV, il peut
également fonctionner avec
les signaux de radio FM et
de radio DAB; Les sélections
correspondantes du menu
sont disponibles pour ces
modes.
Grace à tous les différents
réglages possibles, l’utilisateur peut adapter le Digipro
ST Combo à ses propres
besoins. Il peut donc, par
exemple, afficher le signal
mesuré en dBμV, dBmV ou
dBm et fixer également un
niveau minimum de traitement du signal ou programmer l’analyseur de s’éteindre
après un certain temps. Nous
avons aimé particulièrement
la nouvelle option de l’ASD
installée par SatCatcher - La
base de données préinstallée
des satellites du monde entier et les entrées de transpondeurs - Et l’avoir adapté
également pour le mode
terrestre. Bien sûr, dans ce
68 TELE-satellite — Global Digital TV Magazine — 06-07/2011 — www.TELE-satellite.com
mode, tout tourne autour des
fréquences dans la bande
UHF et VHF, et non pas avec
des satellites et leurs transpondeurs
correspondants.
Mais, sans aucun doute, il
serait aussi pratique d’avoir
accès à une liste préprogrammée de toutes les fréquences et leurs utilisations
correspondantes. Le plan de
canaux disponible peut être
affiché, activé et édité par
une entrée dans le menu
principal. La configuration de
base comprend une liste préconfigurée pour la GrandeBretagne ainsi qu’une série
complète de fréquences utilisées en Europe. Si l’analyseur doit être utilisé dans
d’autres régions du monde,
la fonction ASD vous permet
de télécharger sans difficulté,
les listes actuelles sur le site
Web du fabricant ou d’un distributeur et qui peuvent être
ensuite transférées du PC à
l’analyseur. Le mode satellite
de l’analyseur est principalement de même structure que
le mode terrestre. Cette opération transparente contribue
à rendre la tache de l’utilisateur beaucoup plus facile
et pour cela, ca mérite des
éloges. Pour être en mesure
d’exploiter toutes les nombreuses options de l’analyseur, il est utile de jeter un
œil dans le menu des réglages et configurer quelques
paramètres de base. Inclus
avec cela, ce serait bien sûr
la
position
géographique
actuelle. Avec cette information, le Digipro ST Combo
peut calculer automatiquement l’azimut et l’élévation
pour chaque satellite sélectionné ainsi que l’angle de
polarisation et sa position
avec le DiSEqC 1.3 (USALS).
Ces résultats sont affichés
non seulement en nombre
plein mais aussi graphiquement. Lors de nos tests, cela
a fonctionné très bien et peut
être utilisé pour avoir une
assez bonne idée sur la position d’un satellite. De là, vous
1
3
5
2
4
6
7
8
9
10
70 TELE-satellite — Global Digital TV Magazine — 06-07/2011 — www.TELE-satellite.com
11
17
23
12
18
24
13
19
14
20
15
21
16
22
1. En mode satellite, il est possible
de mesurer les transpondeurs
individuellement, d'afficher leurs
diagrammes de constellation et
de calculer les valeurs d'azimut
et d'élévation pour chaque entrée
satellite existante.
2. Dès qu'un transpondeur actif est
détecté, le Digipro ST Combo affiche
immédiatement tous les paramètres
pertinents.
3. Lecture NIT d'un transpondeur
et des informations sur les canaux
disponibles.
4. Affichage d'une chaîne de
télévision.
5. Modification d'une entrée de
transpondeur.
6. Diagramme de Constellation.
7. Menu principal en mode satellite.
8. Toutes les entrées satellites
effectives stockées.
9. Différents réglages de base.
10. La présentation du spectre en
mode satellite.
11. Présentation du spectre avec des
incréments de 100 MHz.
12. Le SatCatcher Digipro ST
Combo offre quatre modes de
fonctionnement.
13. La présentation du spectre en
mode terrestre.
14. Recherche d'une fréquence active
TNT.
15. Dès qu'un signal TNT est détecté,
le Digipro ST Combo mesure
immédiatement tous les paramètres
pertinents.
16. Lecture NIT d'une fréquence TNT.
17. Recherche automatique de
chaines à travers toute la plage de
fréquences terrestres.
18. FM radio.
19. Grace à l'option de journalisation,
des mesures peuvent être
enregistrées dans la mémoire interne
du Digipro ST Combo.
20. Projets ou plans de fréquences
terrestres.
21. Ajout d'un nouveau satellite
en mémoire en utilisant la base de
données de l'ASD.
22. La base de données de l'ASD
ne renferme pas seulement les
entrées des transpondeurs mais
les informations de fournisseurs
correspondantes également.
23. Les éléments de menu pour
utiliser l'option ASD
24. Les éléments de menu pour
utiliser l'option ASD
www.TELE-satellite.com — 06-07/2011 —
TELE-satellite — Global Digital TV Magazine
71
1
pouvez accéder au mode
analyseur de spectre pour
un pointage fin d’antenne.
L’affichage de l’analyseur de
spectre réagit très rapidement aux changements des
signaux. Il est donc très facile de pointer une antenne et
d’identifier un pic de signal.
Si vous voulez jeter un coup
d’œil de plus près sur une fréquence particulière dans le
spectre, ce serai une bonne
idée de réduire l’intervalle de
la fréquence sur l’écran pour
lequel des valeurs préprogrammées de 50, 100, 200
et 500 MHz sont disponibles,
outre un balayage complet
de la fréquence. Les touches
du curseur peuvent être utilisées pour sélectionner toute
fréquence voulue sur l’écran.
Une pression sur la touche
«Enter» montre son niveau
précis de signal et C/N (rapport porteuse-bruit). Et tout
comme en mode terrestre,
divers paramètres telle que
la plage de fréquences de
l’analyseur de spectre ou la
tension voulue au niveau du
tuner, sont prises en charge
par l’intermédiaire du clavier
numérique.
Grace à son étiquetage
précis et facile à lire, ca ne
prendrai pas assez longtemps
pour pouvoir s’en passer de
cette fonctionnalité. Avec des
installateurs professionnels,
il est souvent nécessaire de
fournir la preuve d’un travail bien fait. A cet effet, la
fonction Log peut être utilisée pour stocker les valeurs
mesurées au cours d’un alignement de l’antenne et qui
peuvent être ensuite mis à
disposition sur un PC. Vous
pouvez également prendre
une capture d’écran de l’analyseur de spectre et l’enregistrer dans l’analyseur. Dès
que l’antenne a été positionnée en utilisant l’affichage de
l’analyseur de spectre ou bien
les calculs d’angle du satellite
à recevoir, une pression d’un
bouton sur un pic de signal
est tout ce qu’il faut pour faire
basculer l’analyseur en mode
transpondeur où vous pouvez
alors voir l’intensité et la qualité du signal graphiquement,
plus vous pouvez aussi voir le
niveau du signal, CBER, VBER
et C/N numériquement. À ce
stade, l’antenne peut être
alignée de manière optimale
au satellite souhaité grâce à
la réaction précise et rapide
à tout changement du niveau
de signal. Si l’analyseur reconnaît une fréquence valide,
le NIT du transpondeur peut
être «lu» et le signal de télévision ou de radio peut être
visualisé sur l’écran. Bien sûr,
cela n’est vrai que pour les
signaux numériques. En utilisant le NIT, l’analyseur calcule la position du satellite en
cours; Lors de nos tests, cette
option fonctionna assez bien
et surtout correctement. Les
problèmes surgissent seulement lorsque les fournisseurs
n’utilisent pas d’informations
précises NIT comme ce fut
le cas lors de nos tests sur
un signal feed à 7° Ouest
qui a abouti à une valeur
incorrecte de la position du
satellite. Toutes ces performances de mesure de signal
sont complétées par des diagrammes de constellation
pour les deux modes satellite
et TNT. Si un détail d’une fréquence doit changer, il vous
suffit d’appuyer sur le bouton
“Edit” afin que plusieurs paramètres puissent être rapidement modifiés. Outre les
paramètres classiques tels
que le LOF, tension de polarisation et le signal des 22 kHz,
vous pouvez également personnaliser DiSEqC 1.0 pour
un maximum de quatre satellites, 1,1 pour un maximum
de huit satellites ainsi que
DiSEqC 1.3 (USALS) pour les
systèmes motorisés. Même
les solutions unicables SCR
sont supportées et peuvent
être activées directement
dans le menu des réglages.
Globalement, le Digipro ST
Combo est livré avec les
données satellites et trans-
2
1. Calcul de l'azimuth et de l'élévation
2. La base de données ASD dans le PC: Les données de satellites
et de transpondeurs peuvent être ajoutées et modifiées
pondeurs pour les satellites
Européens de 42° Est à 30°
ouest. L’utilisateur peut les
modifier ou les élargir sur
l’écran de l’analyseur. Mais
comment faire si vous voulez travailler avec ABS1 à 75°
Est? Pas de souci;
C’est là que la liste de l’ASD
entre en jeu à nouveau. Il
vous suffit d’accéder au gestionnaire de l’ASD dans le
menu. Le Digipro ST Combo
vous demandera alors quel
satellite vous souhaitez activer. Il n’ya pas de liste qui
s’affiche; si la liste complète
des satellites du monde seront affichés, ca sera quelque
peu désorganisée. Au lieu de
cela, il suffit de saisir la position géographique du satellite
et sélectionnez l’est ou l’ouest
en appuyant sur la touche +
/ -. Lorsque vous terminez et
appuyez sur le bouton OK,
l’analyseur reconnaîtra immédiatement que vous êtes
intéressé à la position 75°
72 TELE-satellite — Global Digital TV Magazine — 06-07/2011 — www.TELE-satellite.com
Est et que cela implique le
satellite ABS1. L’analyseur affiche alors les fréquences des
transpondeurs
disponibles
ainsi que les fournisseurs correspondants qui utilisent ces
fréquences. Maintenant, tout
ce que vous devez faire, c’est
de rechercher l’entrée désirée dans la liste et la transférer à la mémoire active en
utilisant la touche F3. Vous
obtenez alors un affichage
détaillé des données et en
cas de besoin, vous pouvez
ajouter des commandes DiSEqC ou sélectionnez un LOF
correspondant pour la bande
C, bande Ku, etc, après quoi,
vous appuyez sur le bouton “Enregistrer” pour stocker le tout dans la mémoire
de l’analyseur pour que cela
puisse être facilement rappelé ultérieurement. Puisque
nous avons déjà le satellite
ABS1 à 75°, enregistré dans
la mémoire de l’analyseur, il
semblerait logique de com-
L'attaché case en
aluminium robuste du
Digipro ST Combo de
SatCatcher est livré
avec de nombreux
articles utiles: Rangés
à part se trouvent
le pare-soleil, un
CD de logiciels, le
manuel d'utilisation,
Le transfo principale
de recharge, le câble
de connexion USB, le
chargeur de voiture et
câble A/V
mencer à tourner l’une de
nos antennes vers ce satellite. ABS1 est généralement
assez difficile à recevoir ici en
Europe de l’ouest. Avec l’aide
de la calculatrice du Digipro
ST Combo pour l’azimut et
l’élévation, nous avons rapidement déterminé les angles
utiles pour l’antenne et avons
commencé à aligner vers
cette direction. Grace à son
mode analyseur de spectre,
nous avons été en mesure
d’identifier rapidement plusieurs pics de signal et avec
l’aide du mode transpondeur,
il était facile de pointer l’antenne avec précision.
Et la question des 64.000
$: Y a-t-il quelque chose à
ajouter pour améliorer le
pointage d’antenne? Non,
même si vous avez utilisé un
analyseur de signal d’un autre
fabricant coutant plusieurs
milliers de dollars, ça n’aurait
pas contribué à augmenter le
niveau du signal à l’antenne!
Le SatCatcher Digipro ST
74 TELE-satellite — Global Digital TV Magazine — 06-07/2011 — www.TELE-satellite.com
Combo a rempli clairement
sa mission! Et pendant tous
ces tests, nous avons également pu déterminer que le
tuner intégré de l’analyseur
était effectivement très sensible; il a été en mesure de
traiter les signaux à partir
d’un C/N de 3,5 dB. «Lire»
Correctement les transpon-
deurs en est une chose; une
image live de télévision sur
l’écran est tout autre chose.
Le Digipro ST Combo peut
non seulement utiliser les
données d’un transpondeur
NIT pour identifier la position
du satellite, mais il peut les
utiliser aussi pour afficher
divers chaines de télévision
gratuite et stations de radio.
Même si l’écran n’est que
de 3,5 pouces de diamètre,
l’image de télévision est facile à voir et peut donc être
utilisée pour confirmer au
client qu’il reçoit effectivement les chaînes qu’il désire.
Grace à la sortie A/V sur
l’analyseur, il peut être facilement connecté directement
à un téléviseur et transformé
en un récepteur satellite ou
TNT lui-même.
Cette prise A/V peut également être utilisée pour
afficher un signal vidéo externe sur l’écran de l’analyseur de sorte, par exemple,
qu’une antenne motorisée à
l’aide d’un actuateur (verin)
de 36V peu être pointée. Le
signal vidéo du positionneur/
récepteur peut être ainsi
affiché sur l’écran de l’analyseur. Grace à la deuxième
entrée du signal sur la partie supérieure de l’analyseur,
vous pouvez non seulement
vérifier les signaux de la tête
(LNB), mais aussi la tension
de commande de polarisation
du récepteur vers la tête, le
signal de contrôle des 22Khz
de la bande haute/basse
ainsi que toute commande
DiSEqC qui est émise. C’est
un moyen particulièrement
pratique pour trouver et réparer les éventuels pannes
qu’on peut rencontrer sur
les câbles très longs et plus
complexes.
Particulièrement utile, c’était l’analyse
des commandes DiSEqC envoyées par le récepteur; cela
a permis d’identifier facilement et de corriger un problème d’un multiswitch ou
de régler un problème avec
le câblage. Le Digipro ST
Combo peut être connecté à
un PC en tant que périphérique de stockage amovible
sans le recours à aucun pilote
spécifique. Grace au logiciel PC inclus, il est possible
non seulement de calculer
les angles nécessaires pour
chaque satellite voulu en se
basant sur un grand tableau
portant de nombreux emplacements stocké dans un PC
(bien sûr, la latitude et la
longitude peuvent être également saisies directement),
mais les données sur les ASD
pour le mode terrestre et
satellite peuvent être également élargies et éditées. Une
fois que toutes les modifications ont été effectuées, l’utilisateur peut sauvegarder les
données, puis les transférer
à l’analyseur, par simple glisser-déposer des données de
l’analyseur.
Nous avons été très impressionnés par le SatCatcher Digipro ST Combo
lors de nos tests. Grace à
la conception logique du
software, l’installation a été
du gâteau. Il est livré avec
un grand nombre d’options
et le tout est complété avec
la base de données de l’ASD.
Sa fabrication de haute qualité ne laisse rien à envier.
Avis d’expert
+
1 Go de mémoire active (de travail)
Un analyseur de spectre extrêmement rapide
Affichage des données NIT
Calculatrice intégrée pour l‘azimut et l‘élévation
Léger
Des piles rechargeables de longue durée de vie
Thomas Haring
TELE-satellite
Test Center
Austria
-
Les transpondeurs DVB-S2 ne sont pas reconnus
TECHNICAL
DATA
Manufacturer
SatCatcher, Unit 7 Salvesen Way, Hull,
East Yorkshire, UK HU3 4UQ, United Kingdom
Tel
+44 - 148 222 15 77
[email protected]
Websitewww.satcatcher.com
Model
Digipro ST Combo
Function
Signal meter for digital signals in DVB-S, DVB-T and
DAB. Analogue signals in FM radio.
Frequency range satellite
950~2150 MHz
Input Level
-65 dBm to -25 dBm
Frequency range terrestrial
46~870 MHz
Input Level
40 dBµV to 110 dBµV
Input resistance
75 Ohm
DiSEqC
Yes (1.0, 1.1, 1.3)
SCR UnicableYes
Power supply
Up to 4 hours without recharge
Display
120 x 64 3.5“ LCD color display
Supplied items
Fold away sun visor, Software CD, User guide,
Mains charging Unit, A/V cable, Car charger,
USB Connection cable
Dimension
240 x 105 x 75mm
Weight1.4kg
Charge Power10.5V
Battery Voltage8.4V
Working temperature
0 to 40°C
Storage temperature
-10 to 40°C
Définitions:
MER: «Modulation Error Ratio» est un calcul d’erreur
binaire pour les signaux numériques. Plus la valeur est élevée, le moins d’erreur pour le signal reçu. Les valeurs supérieures à 25dB sont acceptables même si de bons CBER,
VBER et un C/N élevé correspondants sont également important.
VBER: «Viterbi Bit Error Rate» est le nombre de bits erronés dans un signal numérique après correction d’erreurs
mathématiques de Viterbi. Plus le nombre après le “E” est
élevé, le meilleur est le signal.
CBER: «Channel Bit Error Rate» est le nombre de bits
erronés dans un signal numérique avant correction des
erreurs mathématiques de Viterbi. Plus le nombre après le
“E” est élevé, meilleur est le signal. Le CBER vous donne
une idée réelle de la qualité du signal bonne ou mauvaise
qui est reçue au niveau de la tete (LNB).
76 TELE-satellite — Global Digital TV Magazine — 06-07/2011 — www.TELE-satellite.com
