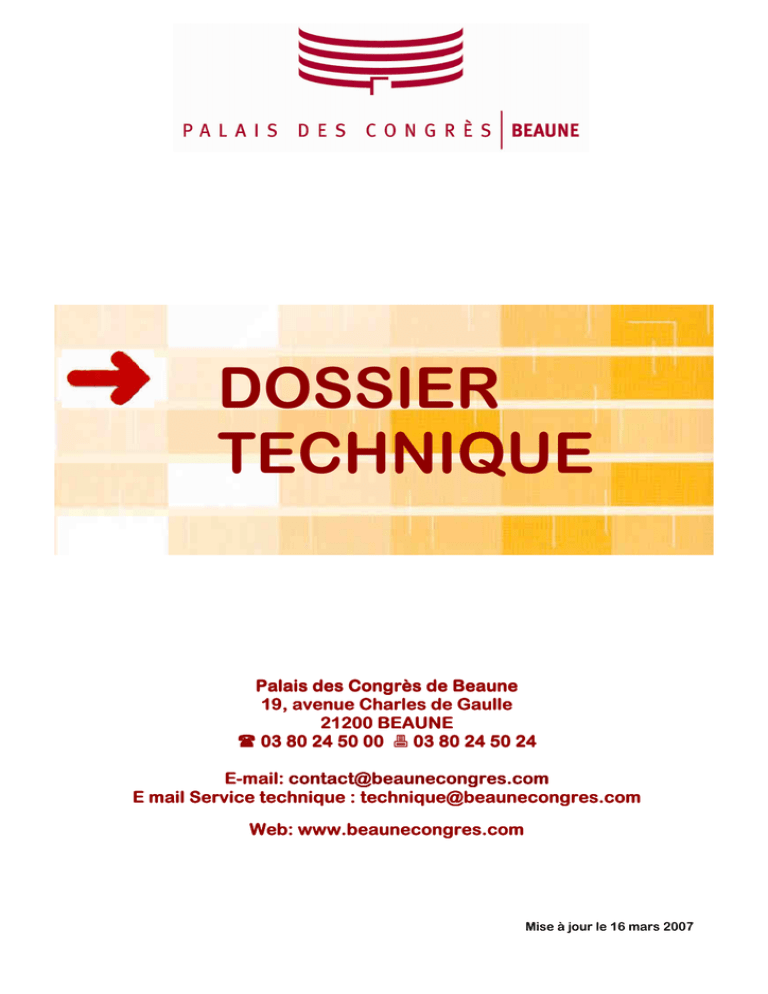

DOSSIER
TECHNIQUE
Palais des Congrès de Beaune
19,
19, avenue
avenue Charles de Gaulle
21200 BEAUNE
03 80 24 50 00 03 80 24 50 24
E-mail: [email protected]
E mail Service technique : [email protected]
Web: www.beauneco
www.beaunecongres.com
congres.com
Mise à jour le 16 mars 2007
SOMMAIRE
PRÉSENTATION GÉNÉRALE……………………………………………………... 1 & 2
IMPLANTATION GÉNÉRALE ET PLAN DE PARKING………………………… 3
PLAN GÉNÉRAL…………………………………………………………………...... 4
PLAN DU HALL D’ACCUEIL……………………………………………………….. 5
PLAN DE LA CUISINE………………………………………………………………. 6
PLAN DES SALLES DE COMMISSION…………………………………………... 7
BUREAU ORGANISATEUR………………………………………………………… 8
PLAN DU HALL D’EXPOSITION………………………………………………......
Plan général……………………………………………………………………….....
Implantation des IPN et des rampes de néons…………………………………
Plan de Charpente……………………………………………………………….....
Répartition des regards d’eau…………………………………………………….
Implantation type…………………………………………………………………….
Stand type……………………………………………………………………………..
Schéma des baies vitrées………………………………………………………….
9
9
10
11
12
13
14
15
AUDITORIUM………………………………………………………………………....
Plan général…………………………………………………………………………..
Vue de dessus scène……………………………………………………………….
Coupe longitudinale du plafond de l’auditorium………………………………
Vue de face de la scène……………………………………………………………
16
16
17
18
19
SIGNALÉTIQUE EXTÉRIEURE……………………………………………….......
20
EQUIPEMENTS TECHNIQUES……………………………………………………
21 – 27
DIVERS………………………………………………………………………………… 28
LE HALL D’ACCUEIL
350m² disponibles pour l’accueil des participants. Cet espace dessert toutes les zones du
Palais des Congrès et comprend :
⇒
⇒
⇒
⇒
Point Accueil Information et Téléphone
Vestiaire / Bagagerie
Bar
Une borne Internet
LE HALL D’EXPOSITION
⇒ La surface d’exposition utilisable est de 3000m2
⇒ Une entrée réservée aux clients
⇒ Une entrée réservée aux visiteurs
⇒ Tous les stands peuvent disposer de raccordements électriques, téléphoniques (*) et
de raccordements d’eau
Il sera possible d’accueillir des expositions de 10.000m². En effet, une surface supplémentaire
de 7.000m² pourra être aménagée à l’aide de structures démontables.
LES SALLES DE COMMISSION
6 salles de commission entièrement équipées, climatisées et modulables par jeux de cloisons
acoustiques. Surface totale de 470 m2
⇒
⇒
⇒
⇒
Capacité de 12 à 500 personnes
Raccordements électriques et téléphoniques (*)
Régie – Son – Lumière – video fixe ou mobile
Traduction simultanée
(*) Possibilité d’acheminer des accès Numéris en divers points du palais à partir d’une ligne
extérieure, sollicitée par vos soins auprès des services concernés.
1.
L’AUDITORIUM
Le grand auditorium dispose :
⇒
⇒
⇒
⇒
⇒
⇒
⇒
De 343 places dans une salle en gradin luxueusement aménagée et climatisée
D’une scène de 110m2 avec 11m d’ouverture de scène
D’une régie, son, lumière, vidéo
D’un système de vidéo-projection sur un écran polichinelle de 7m x 5m
De tablettes écritoires individuelles
De 3 loges
De 3 cabines de traduction
L’ESPACE RESTAURATION
Un espace restauration modulable constitué de tropéziennes a été aménagé dans le hall
d’exposition. Il permet d’accueillir jusqu’à 900 convives et plus.
En cas d’occupation des 3.000m² du hall d’exposition, possibilité d’aménager un espace
restauration à l’extérieur, selon les conditions climatiques.
LE BUREAU ORGANISATEUR
Cet espace essentiellement utilisé par les organisateurs de congrès, est aménagé en salle de
conférence et coins salon mais peut-être utilisé également en salle de commission (il est à
noter que le mobilier en place est fixe).
⇒ Capacité jusqu’à 17 personnes
⇒ Raccordements électriques et téléphoniques
LE PARKING
Le Palais des Congrès dispose d’un parking de 800 places clos et ombragé à 2 entrées
(visiteurs et fournisseurs).
Le Palais des Congrès est équipé du réseau WIFI – Profitez dans notre
établissement du confort d’un acces internet haut débit sans fil.
2.
IMPLANTATION GÉNÉRALE ET PLAN DE PARKING
3.
PLAN GÉNÉRAL
4.
PLAN HALL D’ACCUEIL
5.
PLAN DE LA CUISINE
6.
PLAN SALLES DE COMMISSION
7.
PLAN BUREAU ORGANISATEUR
8.
PLAN HALL D’EXPOSITION
9.
Hall d’exposition - IMPLANTATION DES IPN ET DES RAMPES DE NEONS
10.
Hall d’exposition - PLAN DE CHARPENTE
11.
Hall d’exposition - RÉPARTITION DES REGARDS D’EAU
12.
Hall d’exposition - IMPLANTATION TYPE
13.
STAND TYPE DE 9m2
14.
BAIES VITRÉES DONNANT ACCES AU HALL D’EXPOSITION
15.
PLAN GENERAL AUDITORIUM
16.
VUE DE DESSUS SCENE DE L’AUDITORIUM
17.
COUPE LONGITUDINALE DU PLAFOND DE L’AUDITORIUM
18.
VUE DE FACE DE LA SCENE DE L’AUDITORIUM
19.
20.
LES EQUIPEMENTS TECHNIQUES
DU PALAIS DES CONGRES DE BEAUNE
Cette liste ne comprend que le matériel appartenant au Palais des Congrès et ne
représente qu’une partie de ce que nous pouvons réaliser avec la contribution de
nos prestataires.
Le matériel souligné est inclus dans la location de l’auditorium. Le matériel non
souligné fait l’objet d’une location complémentaire.
SONORISATION
CONSOLES :
-
1 Console CREST AUDIO XFOUR (24 entrées mono / 4 stéréo – 4 sous-groupes – 6 Aux – 2 Master
– 1 mono)
1 Console SOUNDCRAFT 8000 (24 entrées – 8 sous-groupes – 8 Aux – 2 Master)
1 Console SOUNDCRAFT DELTA 200 (8 entrées – 4 sous-groupes –
4 Aux – 2 Master)
1 Console SOUNDCRAFT FOLIO SPIRIT (12 entrées – 2 Aux – 2 Master)
4 Consoles SOUNDCRAFT FOLIO (14 entrées – 3 Aux – 2 Master)
CONTROL UNIT :
-
2 Egaliseurs graphiques stéréo KLARK-TEKNIK DN 360 (2 x 30 bandes, 1/3 d’octave)
1 Compresseur/limiteur/gate stéréo DBX 166
TRAFIC :
-
1 Réverbération numérique LEXICON PCM 70
1 Multi-effet YAMAHA SPX 900
1 Noise-gate double SCV AUDIO NGS 2
SOURCES :
-
1 Lecteur CD YAMAHA CDX 493
1 Lecteur CD TECHNICS SL-P 377 A
1 Lecteur / enregistreur Carte Compact Flash MARANTZ PMD570
1 Lecteur / enregistreur Mini Disc TEAC MD5
1 Lecteur / enregistreur DAT SONY PCM 2300
1 Lecteur / enregistreur K7 TASCAM 112
1 Lecteur / enregistreur K7 TECHNICS RS-B 555
1 Lecteur K7 double TEAC W790R
21.
MICROS DYNAMIQUES & ELECTROSTATIQUES :
-
12 Micros électrostatiques AKG GN 30 avec capsules CK 80
8 Micros électrostatiques AKG 451
8 Cols de Cygne AKG VR1
8 Capsules AKG CK3 avec bonnette AKG W 17 A
2 Capsules AKG CK1 avec bonnette AKG W 17 A
3 Micros HF main SENNHEISER SKM 5000 + EM 3031 700 Mhz
3 Micros HF main SENNHEISER SKM 4031 + EM 2003(diversity) 200 Mhz
-
9 Micros dynamiques SHURE SM 58
3 Micros dynamiques SHURE SM 57
2 Boîtiers de direct actif SCV AUDIO DIBOX 2
1 Boîtier de direct passif ELMO
10 Pieds de micros droits avec perchettes télesc. K&M 201 A/2 + 211/1
5 Pieds de micros droits courts avec perchettes télescopiques K&M 255
8 Pieds de micros conférence avec embase fonte + tige 17 cm K&M 232
4 Pieds de micros avec embase et perchette télescopique K&M 232
8 Pieds de micros avec embase K&M 390
AMPLIFICATION :
-
1 Amplificateurs QSC MX 3000 a en fixe dans l’auditorium pour PS 15 TD
1 Amplificateur QSC MX 1500 a en fixe dans l’auditorium pour PS 10 TD
1 Amplificateur AMCRON D 75 (Ecoute régie Auditorium)
6 Racks amplification AMCRON MA 1200 + NEXO TD 10 en mobile
DIFFUSION :
-
2 Enceintes NEXO PS 15 fixes (cluster cour et jardin) avec contrôleur TD
2 Enceintes NEXO PS 10 fixes (cluster central) avec contrôleur TD
2 Enceintes NEXO PS 8 retours de scène avec contrôleur TD
12 Enceintes NEXO PS 10 TD avec processeur TD 10 en mobile
12 Pieds K&M ST 214
4 Enceintes ELECTROVOICE S 200
4 Pieds à crémaillère K&M 214/6 pour enceintes ELECTROVOICE
2 Moniteurs de contrôle JBL 4312A (Ecoute régie auditorium)
3 Casques de contrôle BEYER DT 100 (Stéréo)
INTERCOM :
-
1 Centrale CLEARCOM MS 200 C 2 canaux + micro electret sur flexible
5 Stations ceinture CLEARCOM RS/501 avec casques micros BEYER DT 108 (1 oreille)
22.
ECLAIRAGE
JEU D’ORGUE :
-
1 Pupitre ADB MAXIM TFT 48/96 XL Patpad + moniteur de contrôle
BLOCS DE PUISSANCE :
-
2 Blocs gradateurs ADB MEMORACK 30 (24 x 2 Kw)
PROJECTEURS :
-
18 Projecteurs Plan Convexe JULIAT 310 HPC – 1 Kw
18 Projecteurs PAR 64 THOMAS 1Kw/110 V
6 Projecteurs à découpe ADB WARP (12-30) 800w
6 Projecteurs à découpe ADB WARP (22-50) 800w
8 Projecteurs à découpe JULIAT 614S (13/43°)
8 Projecteurs horizoïdes STRAND LIGHTING NOCTURNE 1Kw
symétrique avec coupe-flux
POURSUITE :
-
1 Projecteur de poursuite JULIAT KORRIGAN HMI 1200 W (avec passe gobo triple & dimmer)
1 Pied GITZO avec niveau à bulle
23.
VIDEO
VIDEOPROJECTEURS :
-
1 Vidéoprojecteur Barco RLM G5 Performer
1 Vidéoprojecteur NEC 1065 MT
ECRANS :
-
1 Ecran à la polichinelle électrique 7m x 5m ( en fond de scène de l’auditorium)
1 Ecran valise toile directe 3m x 2.25m
4 Ecrans valise toile directe 2,40m x 1,80m
3 Ecrans toile directe à enrouleur 1,40m x 1,40 m
ECRANS PLASMA :
-
1 Ecran 50’’ 16/9 NEC PlasmaSync 50 MP2
2 Ecrans 50’’ 16/9 NEC PX-50VP2G
1 Ecran 42’’ 16/9 NEC PX-42VP3G
MAGNETOSCOPES :
-
2 Lecteur/Enregistreur VHS JVC BR 6400 TR
1 Lecteur ¾ U-MATIC & BVU SONY VP 9000P
1 Lecteur/Enregistreur ¾ U-MATIC SONY VO 7630
MONITEURS :
-
3 Moniteurs LCD NEC 1980
2 Moniteurs LCD VITY AXM 15 (dans pupitres)
4 Moniteurs SONY PVM 2130 (51 cm) multistandard
2 Moniteurs SONY KX 14 (37 cm) bi-standard
5 Supports à roulettes EUREX (2 tablettes)
COMMUTATEURS & CONTROLE DE MODULATION :
-
1 Commutateur numérique 8 entrées universelles ISS 108 avec Télécommande RCP 2000
1 T.B.C. ELECTROCRAFT TBCS 89 (Composite et Y/C)
1 Moniteur de profil TECKTRONIX 1711B
1 Commutateur de source – switcher SONY VCS 500 (5 canaux vidéo composite)
1 Distributeur de source audio et vidéo SONY DA 500 (5 canaux audio vidéo & dud)
1 Grille de communication vidéo et audio stéréo VITY TZ 04 (4 entrées x 4 sorties)
1 Convertisseur informatique → Vidéo ANALOGWAY SCAN VISION VHX 470
DIVERS :
-
1 Visualiseur de documents ELMO EV 550 AF Pal
24.
DIAPOSITIVES
PROJECTEURS :
-
5 Projecteurs diapositives SIMDA 3232 – 250 W halogène
2 Projecteurs diapositives SIMDA 3462/ALC – 400 W halogène
OBJECTIFS :
-
2 Objectifs BENOIST-BERTHIOT-SUPERSTAR 2 – 4,3/250
6 Objectifs BENOIST-BERTHIOT – VARIASTAR MC – 2,9/80 – 125
1 Objectif ISCO-GOTTINGEN 2,8/180
ACCESSOIRES :
-
1 Console fondu-enchaîné SIMDA F 101 (pour 2 projecteurs)
40 Paniers type carousel KODAK (80 diapos/panier)
5 Tables-support pour projecteur de diapositives
RETROPROJECTION
RETROPROJECTEURS :
-
5 Rétroprojecteurs SIMDA (250W halogène) pour transparent 21 x 29,7 cm
1 Rétroprojecteur SOFT (400W halogène) pour transparents 21 x 29,7 cm
X) SUPPORTS :
-
6 Supports sur roulettes pour rétroprojecteurs
25.
DIVERS
MOBILIER
-
140 tables rectangulaires 1,60 m x 0,80 m
49 tables rondes diam 1,60 m
14 tables cocktail 2,00 m x 0,80 m x 1,00 m
6 mange debout diam 0,80m
7 desks d’accueil
450 chaises conférence
200 tablettes écritoires pour chaises conférence
900 chaises restauration
MOYENS DE LEVAGE
-
1 Chariot élévateur thermique HYSTER 1T500
6 Transpalettes manuels 1T500
DIVERS
-
24 Praticables DIPROFA 2,00 m x 1 m
Echafaudage Tour SAMIA 7,00 m
