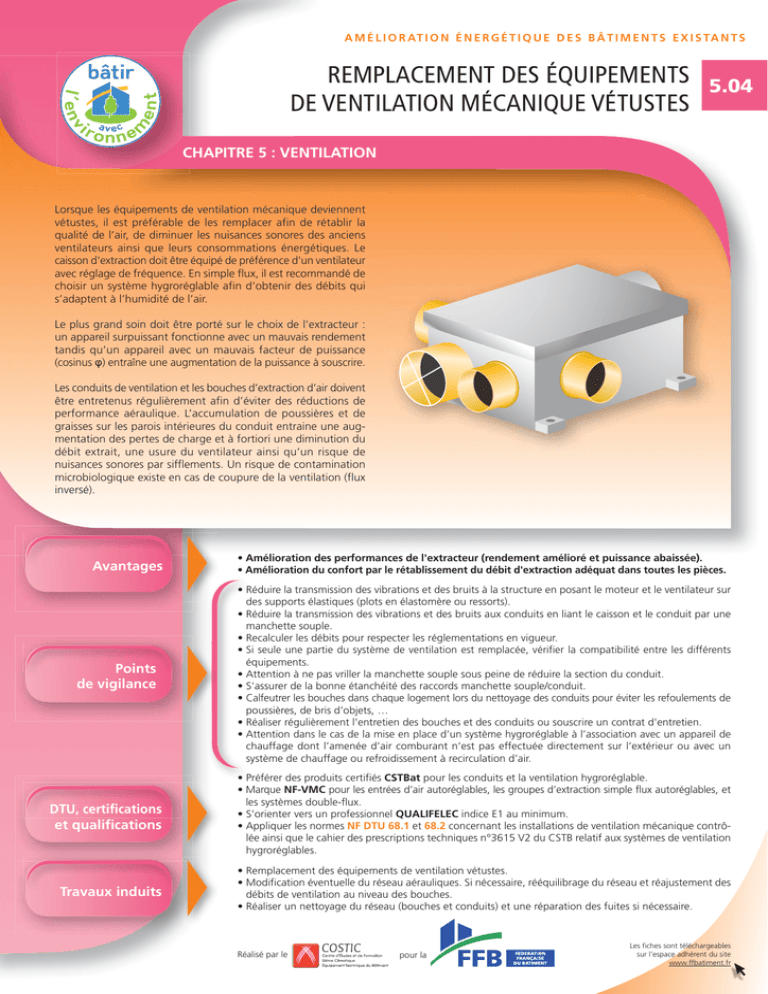

A M É L I O R AT I O N É N E R G É T I Q U E D E S B Â T I M E N T S E X I S TA N T S
REMPLACEMENT DES ÉQUIPEMENTS
DE VENTILATION MÉCANIQUE VÉTUSTES
5.04
CHAPITRE 5 : VENTILATION
C
Lorsque les équipements de ventilation mécanique deviennent
vétustes, il est préférable de les remplacer afin de rétablir la
qualité de l’air, de diminuer les nuisances sonores des anciens
ventilateurs ainsi que leurs consommations énergétiques. Le
caisson d'extraction doit être équipé de préférence d'un ventilateur
avec réglage de fréquence. En simple flux, il est recommandé de
choisir un système hygroréglable afin d’obtenir des débits qui
s’adaptent à l’humidité de l’air.
Le plus grand soin doit être porté sur le choix de l'extracteur :
un appareil surpuissant fonctionne avec un mauvais rendement
tandis qu’un appareil avec un mauvais facteur de puissance
(cosinus φ) entraîne une augmentation de la puissance à souscrire.
Les conduits de ventilation et les bouches d’extraction d’air doivent
être entretenus régulièrement afin d’éviter des réductions de
performance aéraulique. L’accumulation de poussières et de
graisses sur les parois intérieures du conduit entraine une augmentation des pertes de charge et à fortiori une diminution du
débit extrait, une usure du ventilateur ainsi qu’un risque de
nuisances sonores par sifflements. Un risque de contamination
microbiologique existe en cas de coupure de la ventilation (flux
inversé).
Avantages
Points
de vigilance
• Amélioration des performances de l'extracteur (rendement amélioré et puissance abaissée).
• Amélioration du confort par le rétablissement du débit d'extraction adéquat dans toutes les pièces.
• Réduire la transmission des vibrations et des bruits à la structure en posant le moteur et le ventilateur sur
des supports élastiques (plots en élastomère ou ressorts).
• Réduire la transmission des vibrations et des bruits aux conduits en liant le caisson et le conduit par une
manchette souple.
• Recalculer les débits pour respecter les réglementations en vigueur.
• Si seule une partie du système de ventilation est remplacée, vérifier la compatibilité entre les différents
équipements.
• Attention à ne pas vriller la manchette souple sous peine de réduire la section du conduit.
• S'assurer de la bonne étanchéité des raccords manchette souple/conduit.
• Calfeutrer les bouches dans chaque logement lors du nettoyage des conduits pour éviter les refoulements de
poussières, de bris d’objets, …
• Réaliser régulièrement l'entretien des bouches et des conduits ou souscrire un contrat d'entretien.
• Attention dans le cas de la mise en place d’un système hygroréglable à l’association avec un appareil de
chauffage dont l’amenée d’air comburant n’est pas effectuée directement sur l’extérieur ou avec un
système de chauffage ou refroidissement à recirculation d’air.
DTU, certifications
et qualifications
• PPréférer des produits certifiés CSTBat pour les conduits et la ventilation hygroréglable.
• Marque NF-VMC pour les entrées d’air autoréglables, les groupes d’extraction simple flux autoréglables, et
les systèmes double-flux.
• S’orienter vers un professionnel QUALIFELEC indice E1 au minimum.
• Appliquer les normes NF DTU 68.1 et 68.2 concernant les installations de ventilation mécanique contrôlée ainsi que le cahier des prescriptions techniques n°3615 V2 du CSTB relatif aux systèmes de ventilation
hygroréglables.
Travaux induits
• Remplacement des équipements de ventilation vétustes.
• Modification éventuelle du réseau aérauliques. Si nécessaire, rééquilibrage du réseau et réajustement des
débits de ventilation au niveau des bouches.
• Réaliser un nettoyage du réseau (bouches et conduits) et une réparation des fuites si nécessaire.
Réalisé par le
pour la
Les fiches sont téléchargeables
sur l’espace adhérent du site
www.ffbatiment.fr
A M É L I O R AT I O N É N E R G É T I Q U E D E S B Â T I M E N T S E X I S TA N T S
REMPLACEMENT DES ÉQUIPEMENTS
DE VENTILATION MÉCANIQUE VÉTUSTES
5.04
Mai 2012
CHAPITRE 5 : VENTILATION
CH
Économies
réalisables
Les économies consécutives aux travaux de rénovation sont indiquées pour des logements datant des années
70 (maisons individuelles d’un et deux niveaux et immeuble de 10 logements). Le chauffage est produit par
ch
chaudière fioul ou gaz. L’ancien système de ventilation VMC est remplacé par un système récent de puissance
P = 0,25 W/(m3/h) pour chaque ventilateur, seuil de la R.T. des bâtiments existants. Les calculs sont réalisés
avec
av la température intérieure conventionnelle de 19°C pour les villes de Trappes et Nice.
Économies réalisables
Energie Finale (kWhEF/m2.an)
Energie Primaire (kWhEP/m2.an)
Financière (€ TTC/m2.an)
Emission CO2 (kg/m2.an)
3,2 à 5
4,9 à 6,8
0,3 à 0,5
0,5 à 1,3
3,2 à 5
4,9 à 6,8
0,3 à 0,5
0,5 à 1,3
6,7 à 8,2
11,4 à 12,9
0,6 à 0,8
1,1 à 1,8
Économies d’autant plus avantageuses que le bâti est thermiquement performant.
Valeurs guides (réglementaires ou liées à des aides financières)
Crédit d’impôt
Eco-Prêt
à taux zéro
L’opération ne donne pas droit à un crédit d’impôt.
L’opération n’est pas éligible à l’éco-prêt à taux zéro.
NON
APPLICABLE
TRAVAUX
NON ÉLIGIBLES
CRÉDIT D’IMPÔTS
ECO PRÊT 0%
L’arrêté du 3 mai 2007 traitant des bâtiments de moins de 1000 m2, chapitre VI. Ventilation, impose une consommation
maximale pour les auxiliaires de ventilation installés ou remplacés, de 0,25 W/m3.h par ventilateur. Cette consommation
peut être portée à 0,4 W/(m3/h) en présence des filtres F5 à F9.
Bâtiments existants
P  0,25 W/(m3/h) ou
P  0,40 W/(m3/h) avec filtres
Exemples de puissance maximale de ventilateur (Nb = nombre d’appartements reliés au système de ventilation) :
Débit recommandé
Maison individuelle 100 m2
Appartements 75 m2 en collectif
Certificats
d’Economie d’Energie
Psimple  0,25 W/(m3/h)
Pdouble  0,30 W/(m3/h)
Puissance maximale
de ventilateur simple flux
Puissance maximale de
ventilateur double flux
180 m3/h
45 W
90 W
150 m3/h x Nb
37,5 W x Nb
75 W x Nb
• La pose d’un système de ventilation mécanique contrôlée simple flux autoréglable est éligible à l’attribution de
certificats d’Économie d’Énergie selon les conditions décrites par l’opération standardisée référencée BAR-TH-26.
Ces certificats ne sont délivrés que pour les logements existants d’avant 1975. La puissance absorbée du ventilateur
doit être inférieure à 35W pour une maison individuelle et doit respecter P  0,25 W/(m3/h) en collectif.
• La mise en place d’un système de ventilation mécanique contrôlée simple flux hygroréglables, de types A et B,
est éligible à l’attribution de certificats d’Économie d’Énergie selon les conditions décrites par l’opération
standardisée référencée BAR-TH-27. Ces certificats ne sont délivrés que si les systèmes bénéficient d’un avis technique
valide ou qualification équivalente. Les systèmes doivent être posés en maison individuelle ou appartements
existants. La puissance absorbée du ventilateur doit être inférieure à 38W pour une maison individuelle et doit
respecter P  0,25 W/(m3/h) en collectif.
• La pose d’un système de ventilation mécanique contrôlée double flux autoréglable est éligible à l’attribution de
certificats d’Économie d’Énergie selon les conditions décrites par l’opération standardisée référencée BAR-TH-25.
Ces certificats sont délivrés pour un échangeur d’efficacité de supérieure à 85% selon la norme EN 13141-7 et
la consommation maximale des deux ventilateurs ne doit pas dépasser 80W en individuel, et doit respecter de
P  0,30 W/(m3/h), filtres et échangeurs inclus, en collectif. Si ce système est installé hors volume chauffé, prévoir
une isolation de 50 mm (cf. RT 2005). Privilégier un réseau en volume chauffé. En logement collectifs, l’échangeur
peut être individuel ou collectif mais les ventilateurs sont collectifs.
• La mise en place d’un caisson de VMC à consommation réduite est éligible à l’attribution de certificats d’Économie
d’Énergie selon les conditions décrites par l’opération standardisée référencée BAR-TH-32. Ces certificats ne sont
délivrés que pour les logements existants. La puissance absorbée du ventilateur doit être inférieure à 35W
(consommation améliorée) ou 25W (basse consommation) pour une maison individuelle et doit respecter
P  0,25 W/(m3/h) en collectif, selon les règles de calcul Th-C.
Dans tous les cas, la mise en place doit être réalisée par un professionnel, qui s’assurera que l’étanchéité du bâtiment
atteint un niveau de performance compatible avec les performances du système mis en place.
