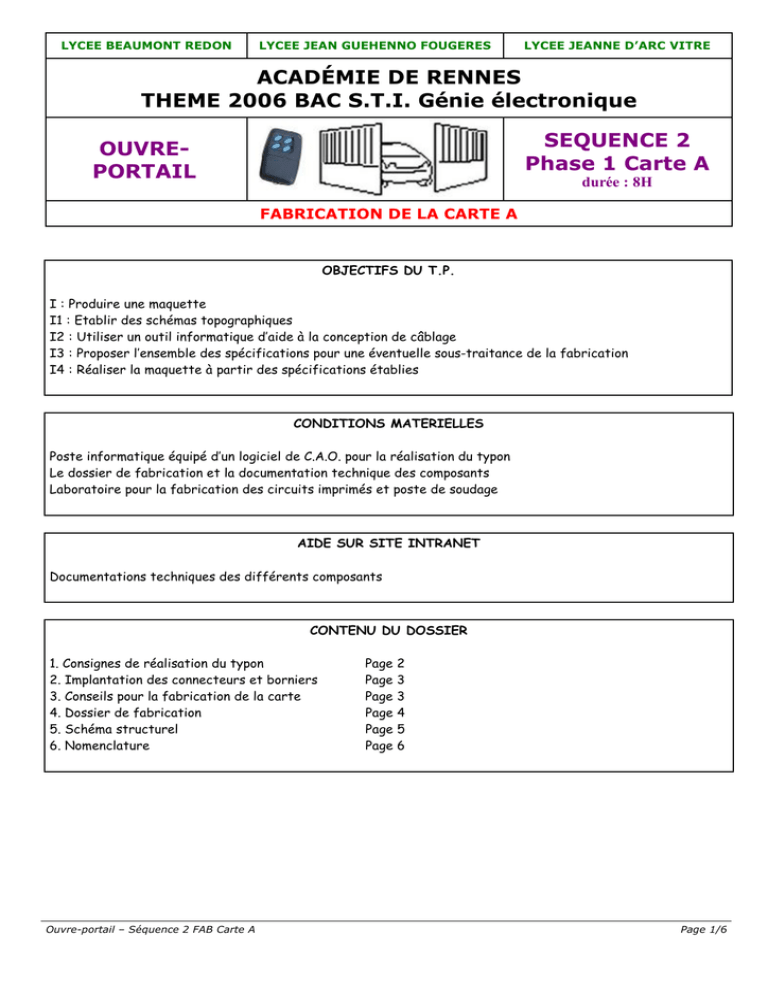

PORTAIL SEQUENCE 2 Phase 1 Carte A

LYCEE BEAUMONT REDON
LYCEE JEAN GUEHENNO FOUGERES
LYCEE JEANNE D’ARC VITRE
ACADÉMIE DE RENNES
THEME 2006 BAC S.T.I. Génie électronique
SEQUENCE 2
Phase 1 Carte A
OUVREPORTAIL
durée : 8H
FABRICATION DE LA CARTE A
OBJECTIFS DU T.P.
I : Produire une maquette
I1 : Etablir des schémas topographiques
I2 : Utiliser un outil informatique d’aide à la conception de câblage
I3 : Proposer l’ensemble des spécifications pour une éventuelle sous-traitance de la fabrication
I4 : Réaliser la maquette à partir des spécifications établies
CONDITIONS MATERIELLES
Poste informatique équipé d’un logiciel de C.A.O. pour la réalisation du typon
Le dossier de fabrication et la documentation technique des composants
Laboratoire pour la fabrication des circuits imprimés et poste de soudage
AIDE SUR SITE INTRANET
Documentations techniques des différents composants
CONTENU DU DOSSIER
1. Consignes de réalisation du typon
2. Implantation des connecteurs et borniers
3. Conseils pour la fabrication de la carte
4. Dossier de fabrication
5. Schéma structurel
6. Nomenclature
Ouvre-portail – Séquence 2 FAB Carte A
Page 2
Page 3
Page 3
Page 4
Page 5
Page 6
Page 1/6
Pour une meilleure lisibilité et pour l’impression du schéma structurel, utilisez le fichier PDF correspondant.
Nous laissons le soin aux professeurs concernés de définir leurs propres consignes de réalisation des documents
de fabrication des cartes, néanmoins nous proposons celles que nous avons utilisées pour produire la maquette.
1. CONSIGNES DE REALISATION DU TYPON
Cette carte regroupe les fonctions suivantes :
q L’émetteur de la barrière infra-rouge (FS6.1)
q La commande du moteur (FS4.2, FS4.3, FS4.4)
q La commande de l’éclairage zone (FP5).
Les plaques de circuit imprimé en époxy présensibilisé ayant généralement des dimensions multiples de 150 par
100 mm, nous proposons les dimensions 150 x 100 pour éviter le gaspillage. Par souci de préservation de
l’environnement, nous proposons aussi d’utiliser du simple face qui permet de faire durer le révélateur et le
perchlorure deux fois plus longtemps (saturation plus lente).
Consignes à respecter :
o Dimensions 59 pas x 39 pas maximum (150 mm x 100 mm)
o Circuit simple face avec straps
o Centrage des composants sur grille au pas de 2.54 mm
o Points test sur picots (les douilles de 4mm étant trop encombrantes et disgracieuses)
o Respect de la position des connecteurs et de la DEL IR D2 en vis à vis avec le récepteur IR de la carte B
o Largeur des pistes 33 mils (0.84mm) et isolement 28 mils (0.71mm)
o Pistes à un pas du bord de la carte
o Fixations dans les 4 coins
o Nom de l’élève en gravure cuivre
o R8 sur broche tulipe
Si possible :
o Lecture des composants de gauche à droite et de bas en haut
o Circuits intégrés dans le même sens vertical
o Pas de strap sous un circuit intégré
Ouvre-portail – Séquence 2 FAB Carte A
Page 2/6
2. IMPLANTATION DES CONNECTEURS ET BORNIERS
3. CONSEILS POUR LA FABRICATION DE LA CARTE
Après gravure, percer la plaque aux diamètres adaptés à la taille des broches de chaque composant, bien vérifier
si les composants s’insèrent, parce qu’il est parfois très difficile de repercer une plaque quand une partie des
composants est montée.
Plier les connexions des straps, diodes, résistances avec un outil approprié.
Respecter le sens des composants polarisés (diodes, condensateurs électrochimiques, dels), des supports de
circuits intégrés, des connecteurs.
Ouvre-portail – Séquence 2 FAB Carte A
Page 3/6
Souder
o
o
o
o
o
o
o
o
o
o
o
o
o
o
o
les composants par hauteur croissante, en général on peut utiliser l’ordre suivant :
Straps
Diodes boîtier verre SOD27 (DO-35)
Diodes boîtier plastique DO-41
Résistances 1/4W
Supports circuits intégrés
Transistors boîtier TO-92
Condensateurs LCC 63V
Picots et cavaliers au pas de 2.54mm
Connecteurs HE10
Borniers à vis
Trimmers multitour
Condensateurs électrochimiques radiaux (25V)
Relais type mini
Transistors de puissance TO-220 verticaux
Relais type 40
4. DOSSIER DE FABRICATION
Il sera
o
o
o
o
produit de préférence par informatique et comprendra :
Le schéma structurel
Le plan d’implantation des composants
Le typon
La nomenclature
Ouvre-portail – Séquence 2 FAB Carte A
Page 4/6
Ouvre-portail – Séquence 2 FAB Carte A
C2
100nF
VCC
R11
120K
D5
R12
10K
C11
100nF
100nF
C10
VCC
HE10-20PTS
J1
Decouplage U1 U3 U4
D6
VCC
C1
100nF
R13
47K
PT9
U4
PT2
ICM7555
VCC
R9
R1
1K
PT1
VCC
12K
10nF
C9
D3
D4
10K
R10
PT10
U1
74HC164
1nF
C8
U3
J7
R7
1K
DZ1
10V
R2
220
PT3
2.2uF
C4
PT7
PT11
10nF
C7
Selection MLI
ICM7555
VCC
22K
P1
C5
47uF
Q1
J6
C3
100nF
PT5
PT4
D1
BYV96E
IRLZ44N
20K
R6
R5
100K
Q2
BC337
PT12
D2
LD271
R8
8.2
VCC
R4
20K
R3
100K
PT6
Alimentation
5V
PT8
Carte_A.SCH
16 OCT 2004
REL2
REL1
100uF
C12
+24V
100uF
C6
+24V
RELAIS-TYPE 40
+24V
REL3
MC1413D
OU ULN2003
U2
+24V
J3
J4
J2
J5
1
H.L
Moteur
vantail
Alimentation
24V
Alimentation
24V
Eclairage
Zone
1
5. SCHEMA STRUCTUREL
Page 5/6
6. NOMENCLATURE
Repère
Désignation
R1, R7
R2
R3, R5,
R12
R4, R6
R8
Résistance 1/4w
R9
R10
R11
R13
P1
C1,C2,C3,C10,C11
C4
C5
C6, C12
C7, C9
C8
D1
D2
D3, D4, D5, D6
DZ1
Q1
Q2
REL1, REL2 (DIL 16)
REL3
U1 (14br)
U2 (16br)
U3, U4 (8br)
Résistance 1/4w
Résistance 1/4w
Résistance 1/4w
Résistance 1/4w
Résistance 1/4w
Résistance 1/4w à placer sur support
(broche tulipe) pour expérimentation
Résistance 1/4w
Résistance 1/4w
Résistance 1/4w
Potentiomètre trimmer vertical
Condensateur milfeuil 63V
Condensateur chimique radial 25V
Condensateur chimique radial 25V
Condensateur chimique radial 25V
Condensateur milfeuil 63V
Condensateur milfeuil 63V
Diode rapide
Diode émettrice infra-rouge
Diode silicium 200mA 100V
Diode zéner 400mW 10V
Transistor MOS Logic-Level gate drive
Transistor NPN
quantité
1KΩ
220Ω
100KΩ
10KΩ
20KΩ
8,2Ω à 10KΩ selon type de réflexion
et position
15KΩ
12KΩ
120KΩ
47KΩ
5KΩ
100nF
2.2uF
47µF
100µF
10nF
1nF
BYV 96E
LD 271
1N4148
BZX55C-10V
IRLZ44N ou BUK9535-55
BC337
2
1
2
1
2
1
Relais mini 3022 2RT 24VDC 2A/30V
Relais de puissance
Registre à décalage
7 drivers darlington
Oscillateur/Timer CMOS
Support de CI
Support de CI
Support de CI
J1
J2, J3, J4, J5, J6
J7
PT1 à PT12
valeur
Connecteur mâle bas profil pour CI
Type 40-24V
74HC164
ULN2003 ou MC1413D
ICM7555
8 broches
14 broches
16 broches
HE10-20pts
Borniers à vis 2 points
barrette 3pts pas 2,54 + 1 cavalier
Points tests
Plaque de CI dimensions
Moteur motoréducteur 3W CROUZET
7.2tr/min 24V DC
Ouvre-portail – Séquence 2 FAB Carte A
100*150mm
Ref CROUZET : 82869015
Ref radiospares : 178-5027
1
1
1
1
1
5
1
1
2
2
1
1
1
4
1
1
1
2
1
1
1
2
2
1
3
1
5
1
12
1
Page 6/6
