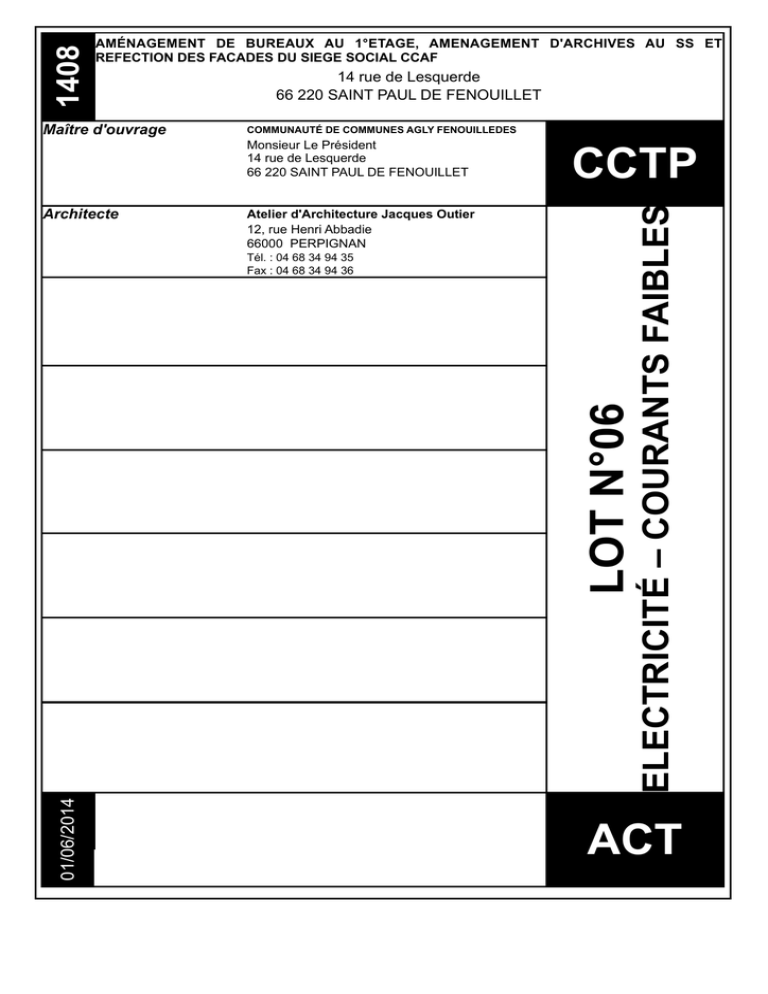

CCTP
Atelier d'Architecture Jacques Outier
12, rue Henri Abbadie
66000 PERPIGNAN
01/06/2014
LOT N°06
Tél. : 04 68 34 94 35
Fax : 04 68 34 94 36
ELECTRICITÉ – COURANTS FAIBLES
1408
AMÉNAGEMENT DE BUREAUX AU 1°ETAGE, AMENAGEMENT D'ARCHIVES AU SS ET
REFECTION DES FACADES DU SIEGE SOCIAL CCAF
ACT
1408 –Aménagement de bureaux au 1° étage,
aménagement d'archives au SS et réfection des
façades du Siège Social
COMMUNAUTÉ DE COMMUNES AGLY-FENOUILLEDES
LOT n°06 ÉLECTRICITÉ-COURANTS FAIBLES
SOMMAIRE
00 - NORMES ET RÉGLEMENTATION...............................................................................................................2
00.1 PRESCRIPTIONS COMMUNES À TOUS LES CORPS D'ÉTAT.............................................................2
00.2 OBJET DU PRÉSENT LOT......................................................................................................................2
00.3 RAPPEL DE LA RÉGLEMENTATION DES MARCHÉS...........................................................................2
00.4 RAPPEL DE LA RÈGLEMENTATION.......................................................................................................2
00.5 ÉTUDES TECHNIQUES – PLANS D’EXÉCUTION – PLANS DE RÉSERVATIONS –
RESPONSABILITÉS.........................................................................................................................................4
00.6 DOCUMENTS À REMETTRE PAR L’ENTREPRISE................................................................................5
00.7 ÉTAT DES LIEUX.....................................................................................................................................5
2 PRESCRIPTIONS TECHNIQUES GENERALES
2.1 GENERALITES
2.2 ARMOIRES ET COFFRETS
2.3 DISTRIBUTION
2.3.1 CABLAGES
2.3.2 ENCASTREMENTS
2.3.3 CANALISATIONS ENTERREES
2.3.4 COURANTS FAIBLES
2.3.5
RESPECT DES ISOLEMENTS PHONIQUES
2.3.6
FIXATION D’ELEMENTS LOURDS
2.4 APPAREILLAGE
2.5 APPAREILS D’ECLAIRAGE
2.6 ECLAIRAGE DE SECURITE
2.6.1 ECLAIRAGE DE BALISAGE
3 DESCRIPTION DES INSTALLATIONS
3.1 COURANTS FORTS
3.1.1 INSTALLATIONS PROVISOIRES DE CHANTIER
3.1.1.1 Comptage - chantier
3.1.1.2 Coffret chantier
3.1.2 TERRE
3.1.2.1 Réseau de terre
3.1.2.2 Borne de terre
3.1.2.3 Liaisons équipotentielles
3.1.3 ALIMENTATION GENERALE - COMPTAGE
3.1.3.2 Protections départs généraux
3.1.3.3 Alimentation armoire divisionnaire
3.1.4 ARMOIRE DIVISIONNAIRE - TABLEAUTINS
3.1.4.1 Armoire divisionnaire générale extension
3.1.5
ALIMENTATIONS SPECIALISEES
3.1.5.1 Depuis AD générale : Ballon ECS
3.1.5.2 Depuis tableautin service : Photocopieur
3.1.5.3 Depuis AD générale : VMC – reports d’alarme + signalisation
3.1.5.4 Depuis AD générale : Unités extérieures de climatisation
3.1.5.6 Depuis AD générale : Unités intérieures de climatisation
3.1.5.7 Liaisons Unités intérieures / extérieures
3.1.5.8 Raccordement des télécommandes des unités de climatisation
3.1.5.9 Arrêts d’urgence
3.1.5.10 Depuis AD générale : Baie de brassage
3.1.5.11 Depuis AD générale: Cafétéria
Juin 2014 – PRO DCE
Atelier d'Architecture Jacques OUTIER
1/20
3.1.6
LUSTRERIE
3.1.6.1 Luminaire encastré4 x 14W basse luminance
3.1.6.2 Gamelle suspendue 2x42W
3.1.6.3 Hublot D.30 2x9W
3.1.6.4 Encastré technique faible hauteur 2x18w
3.1.6.5 Plafonnier étanche 1x35 W
3.1.6.7 Linolites
3.1.7
APPAREILLAGES
3.1.7.1 Commandes luminaires, PC 16A+T
3.1.7.2 Commande générale éclairage intérieur.
3.1.7.4 Goulotte PVC 3 compartiments
3.1.7.6 Blocs d’éclairage de balisage
3.2 COURANTS FAIBLES
3.2.1 TELEPHONE
3.2.1.1 Contacts France Télécom – Frais de dossier
3.2.1.2 Remplacement de l’autocommutateur existant
3.2.1.3 Liaison multipaire entre Autocom remplacé et baie de brassage
3.2.1.4 Conjoncteurs téléphone
3.2.2 PRECABLAGE INFORMATIQUE
3.2.2.1 Baie de brassage
3.2.2.2 Câblage
3.2.2.3 Points d’accès 2RJ45 + 3 PC 16A+T "secourues"
3.2.2.4 Points d’accès RJ45 simples
3.2.3 ALARME INCENDIE
3.2.3.1 Centrale d’alarme type 4
3.2.3.2 Déclencheurs manuels
3.2.3.3 Diffuseurs sonores
3.2.3.4 Asservissement ventilation
3.2.4 MOYENS DE SECOURS - DIVERS
3.2.4.1 Extincteurs
3.2.4.2 Plans d’évacuations & consignes de sécurité
3.2.4.3 Registre de sécurité
3.2.5 INTERPHONE
3.2.5.1 Platine de rue
3.2.5.2 Postes intérieurs
3.2.5.3 Liaisons et raccordements
2/20
00 - NORMES ET RÉGLEMENTATION
00.1 PRESCRIPTIONS COMMUNES À TOUS LES CORPS D'ÉTAT
Le présent document a pour objet de définir les prestations incombant à tous les corps d'état, de permettre aux
entreprises d'établir leur proposition sans restriction ni réserve et de définir leur mode d'exécution Il n'a aucun
caractère limitatif. Il demeure contractuellement convenu que, moyennant le prix porté sur l'acte d'engagement
ou servant de base au marché, l'Entrepreneur devra l'intégralité des travaux nécessaires au complet
achèvement des travaux, en conformité avec les plans, la réglementation et l'ensemble des normes réputées
connues.
L'entrepreneur est contractuellement réputé avoir parfaite connaissance de l'ensemble des pièces constituant
le marché et notamment le présent C.C.T.P.
00.2 OBJET DU PRÉSENT LOT
Le présent Cahier des Clauses Techniques Particulières (C.C.T.P.) concerne les travaux du lot n°07 :
ÉLECTRICITÉ, relatif à L'Aménagement de bureaux et sous sol au Siège Social.
C'est travaux sont réalisés pour le compte de : la communauté de communes
L'opération comporte une tranche unique
00.3 RAPPEL DE LA RÉGLEMENTATION DES MARCHÉS
Sans se substituer aux C.C.A.G (Cahier des Clauses Administratives Générales applicables aux marchés
publics de travaux), C.C.A.G marchés privés (norme NF P 03‐001 dans sa dernière version) et C.C.A.P
(Cahier des Clauses Administratives Particulières) qui sont les documents contractuels auxquels l'entrepreneur
est soumis et ne peur prétendre échapper, nous rappelons ici la réglementation essentielle applicable.
Ces marchés passés par l'état et ses établissements publics ou par les collectivités locales et leurs
établissements publics sont régis par le Code des Marchés Publics (CMP) et le C.C.A.G.
L'entrepreneur ne peut en aucune façon déroger à ces textes qui lui sont opposables à tout moment.
Le marché objet du présent C.C.T.P. est du type marché à prix global et forfaitaire.
00.4 RAPPEL DE LA RÈGLEMENTATION
Généralités :
Dans l’étude et l’exécution de son marché, l’Entrepreneur devra tenir compte des stipulations, lois, décrets,
ordonnances, circulaires, normes françaises homologuées par l’AFNOR, documents techniques unifiés, etc…,
applicables aux travaux décrits dans le présent document et en vigueur 20 jours avant la date de la remise des
offres ainsi qu’aux Règles de l’Art.
Si en cours de travaux de nouveaux documents entraient en vigueur, l’Entrepreneur devrait en avertir le Maître
d'œuvre et établir un avenant correspondant aux modifications, de façon à livrer, à la mise en service, une
installation conforme aux dernières dispositions.
Les références aux documents énoncés ci-après ne constituent pas une liste limitative, elles sont un rappel des
principaux documents applicables pour un bâtiment d’équipement normal.
Textes réglementaires :
Réglementation de sécurité contre les risques d’incendie et de panique dans les établissements d’habitation.
- Code de la construction et de l'habitation (Partie Législative et Réglementaire) - Chapitre 1 Règles
générales - Section 2 Dispositions générales applicables aux bâtiments d'habitation - Articles L111-4 à
L111-6-2, R111-1 à R111-17.
- Code de la construction et de l'habitation (Partie Législative et Réglementaire) - Chapitre 1 Règles
générales - Section 3 Personnes handicapées ou à mobilité réduite - Articles L111-7 à L111-8-4, R111-18 à
R111-19-24.
- Décrets et arrêtés énumérés à l’article 2 du DTU n° 70.1 (NF P 80-201-2), ainsi que tous les autres décrets
et arrêtés applicables en la matière, parus depuis la date du DTU.
- Décret n° 90-587 du 5 juillet 1990 - Portes de garages automatiques.
- Circulaire du 3 mars 1975 - Parcs de stationnement couverts.
- Décret 72-1120 du 14 décembre 1972 modifié relatif au contrôle et attestation de la conformité des
3/20
-
installations électriques intérieures aux normes de sécurité en vigueur (CONSUEL).
Arrêté du 24 mai 2006 relatif aux caractéristiques thermiques des bâtiments nouveaux et des parties
nouvelles de bâtiments.
Arrêté du 1er août 2006 fixant les dispositions prises pour l'application des articles R. 111-18 à R. 111-18-7
du code de la construction et de l'habitation relatives à l'accessibilité aux personnes handicapées des
bâtiments d'habitation collectifs et des maisons individuelles lors de leur construction.
RT 2005 - Méthode de calcul Th-CE - Annexe à l'arrêté du 19 juillet 2006 portant approbation de la
méthode de calcul Th-CE.
Concernant les prises de terre :
- Arrêté des 13 février 1970, 10 novembre 1976 et 25 juin 1980.
- Circulaire TE 29 du 5 novembre 1975.
- Arrêté du 4 août 1992.
Normes NF :
Installations électriques :
- Norme NFC 12.100 : Protection des travailleurs dans les établissements qui mettent en œuvre des
courants électriques.
- NF C 12-101 - Textes officiels relatifs à la protection des travailleurs dans les établissements qui mettent en
œuvre des courants électriques.
- NF C 12-200 - Textes officiels relatifs à la protection contre les risques d’incendie et de panique dans les
établissements recevant du public.
- NF C 12-201 - Textes officiels relatifs à la protection contre les risques d’incendie et de panique dans les
établissements recevant du public.
- NF C14-100 (septembre 1996) : Installations de branchement à basse tension + Amendement A1 (janvier
1998) (Indice de classement : C14-100).
- Norme NF C15-100-02 (décembre 2002) : Installations électriques à basse tension - Titre 2 : Définitions +
Mise à jour (juin 2005) (Indice de classement : C15-100)
- Norme NF C15-100-07 (décembre 2002) : Installations électriques à basse tension - Titre 7 : Règles pour
les installations et emplacements spéciaux + Mise à jour (juin 2005) (Indice de classement : C15-100).
- NF C 20-010 - Degrés de protection procurés par les enveloppes (code IP).
- NF C 20-015 - Degrés de protection procurés par les enveloppes de matériels électriques contre les
impacts mécaniques.
- NF C 20-030 - Matériel électrique à basse tension - Protection contre les chocs électriques - Règles de
sécurité.
- NF C 32-101 - Marquage des conducteurs et câbles. Codification des conducteurs selon le système
français.
- NF C 32-102 - Marquage des conducteurs et câbles. Codification des conducteurs selon le système
Comité européen de normalisation.
- Norme NF EN 60-439 : Tableaux basse tension.
- NF S 61-930 - Système concourant à la sécurité contre les risques d’incendie et de panique dans les ERP.
- NF S 61-940 - Système de sécurité incendie - Règles de conception - alimentations électriques de sécurité
dans les ERP.
Luminaires :
- UTE C15-559 (novembre 2006) : Installations électriques à basse tension - Guide pratique - Installation
d'Éclairage en Très Basse Tension (Indice de classement : C15-559).
- Postes de livraison.
- NF C 13-100 - Établis à l’intérieur d’un bâtiment. Concernant les postes de livraison alimentés par un
réseau de distribution publique de 2ème catégorie.
- NF C 13-101 - Semi-enterrés préfabriqués.
- NF C 13-102 - Simplifiés préfabriqués.
- NF C 13-103 - Sur poteau.
Normes UTE :
- Installations électriques :
- UTE C 12-061 U - Textes officiels relatifs à la sécurité contre l’incendie dans les IGH.
- UTE C 15-103 U - Installations électriques BT - Guide pratique. Choix des matériels électriques (y compris
les canalisations) en fonction des influences externes.
4/20
-
UTE C 15-131 U - Conditions particulières d’installation des appareils d’utilisation alimentés par des circuits
appartenant à des installations différentes - Prescriptions provisoires.
UTE C 15-411 U - Installations électriques BT - Guide pratique. Installations des systèmes d’alarme.
Sécurité électrique.
UTE C 15-421 U - Installations électriques BT - Guide pratique. Installations alimentées à des fréquences
100 à 400.
UTE C 15-476 U - Installations électriques BT - Guide pratique. Sectionnement - Commande - Coupure.
UTE C 15-520 U - Installations électriques BT - Guide pratique. Canalisations - Modes de pose Connexions.
UTE C 15-775 U - Installations électriques - Guide. Installations dans un même local et dans les
exploitations qui sont placées sous des responsabilités différentes.
UTE C 20-033 U - Protection contre les chocs électriques - Guide pratique. Aspects communs pour les
installations et les matériels.
Normes NF EN :
Installations électriques :
- NF EN 60-439-1 - norme "Tableau" rendant obligatoire la réalisation de 3 essais par l’entrepreneur.
Luminaires :
- NF EN 60-598-1 - Règles générales et généralités sur les essais.
- NF EN 60-598-2-1 - Luminaires fixes à usage général.
- NF EN 60-598-2-2 - Luminaires encastrés.
- NF EN 60-598-2-4 - Luminaires portatifs à usage général.
- NF EN 60-598-2-5 - Projecteurs.
- NF EN 60-598-2-6 - Luminaires à transformateur intégré.
- NF EN 60-598-2-20 - Luminaires à circulation d’air.
- NF EN 60-598-2-22 - Luminaires pour éclairage de secours.
Normes UTE – Radiodiffusion :
- UTE C90-125 (août 2001) : Spécifications techniques d'ensemble applicables aux réseaux de distribution
par câbles pour signaux de télévision, signaux de radiodiffusion sonore et services interactifs (Indice de
classement : C90-125).
- UTE C 90-123- Distribution des programmes de radiodiffusion à l’intérieur des locaux de l’usager par câble
coaxial.
Règles et documents divers :
- DTU 70.1. Installations électriques des bâtiments à usage d’habitation.
- DTU 70.2.
- Règlement sanitaire départemental.
- Prescriptions EDF.
00.5 ÉTUDES TECHNIQUES – PLANS D’EXÉCUTION – PLANS DE RÉSERVATIONS –
RESPONSABILITÉS
Sur la base des plans PROJET et données de bases, fournis avec le présent dossier, l’Entreprise
soumissionnaire aura à sa charge :
- L'établissement de tous les plans d'exécution et détails de mise en œuvre et de montage sur chantier, ainsi
que les plans de réservations :
- Les plans et détails de mise en œuvre et de montage sur chantier devront faire apparaître tous les
détails et points particuliers de l'exécution que le maître d’œuvre jugera utile à la bonne marche du
chantier.
- Les plans de réservation seront à établir par le présent lot, et à mettre au point ensuite en accord avec
l'entrepreneur du lot GROS ŒUVRE & PLACO DOUBLAGE FX PLAFOND et d'autres lots concernés,
le cas échéant.
- La fourniture de l’ensemble des études et des notes de calcul, établies sur la base des normes et de la
réglementation en vigueur, avec remise des notes de calcul au maître d’œuvre. Les calculs comporteront
notamment :
- Le calcul des tensions de contact.
- Le calcul des chutes de tension.
- Le calcul des courants de court-circuit.
5/20
- Les calculs d'éclairement.
Ces documents seront établis par un Bureau d’Etudes ayant reçu l’agrément du Maître d’Œuvre et remis avant
le début des travaux.
Ces plans seront à soumettre au maître d’œuvre et au bureau de contrôle, le cas échéant, pour approbation.
Cette approbation ne diminue en rien la responsabilité de l’entrepreneur qui reste pleine et entière.
L’Entrepreneur sera à ce titre entièrement responsable :
- De la détermination du matériel et des études de réalisation.
- De la conformité des appareils qu’il a fournis et installés, avec la description qu’il en a donnée et avec les
caractéristiques techniques indiquées dans son offre, ainsi que de leur bon fonctionnement et de leur
bonne tenue de marche.
- Du montage de l’installation.
Les résultats obtenus pendant une période d’exploitation d’un an, résultats qui doivent être conformes aux
conditions imposées par le Maître d’Ouvrage, exposées en conformité avec le dossier de consultation.
00.6 DOCUMENTS À REMETTRE PAR L’ENTREPRISE
A l’appel d’offres :
L’Entreprise devra obligatoirement joindre à sa soumission un bordereau estimatif détaillé avec prix unitaires
répondant aux différents postes du présent C.C.T.P. Ce bordereau n’aura de valeur contractuelle que pour le
paiement des situations et éventuellement des modifications demandées par le Maître de l’Ouvrage.
L’installation devra être strictement conforme aux prescriptions du présent descriptif.
Toute modification éventuelle devra être clairement explicitée dans la soumission avec notes de calculs et
schéma à l’appui.
Les marques de matériels devront être indiquées et la mention « ou similaire » ne sera pas admise.
Il sera fourni tous les éléments techniques nécessaires au contrôle de ce matériel qui devra recevoir l’agrément
du Maître d’Œuvre.
Au moment de la notification du marché :
Dans le délai de 2 semaines après la notification du marché, l’Entrepreneur devra remettre les documents
suivants (5 exemplaires) :
- Plans de détail d’exécution établis sur la base du projet à l’échelle 1/50 ème.
- Tableaux des caractéristiques techniques de tous les appareils.
- Réservations dans les ouvrages bétons, cloisons, etc…
- Une documentation détaillée de tous les matériels, appareillages, etc., s'ils sont différents de ceux
mentionnés à titre indicatif au présent CCTP ;
- Une notice énumérant les conditions de mise en œuvre particulières entraînant des contraintes
particulières pour les autres corps d'état, le cas échéant ;
- Toutes autres pièces que l'entrepreneur jugera utiles à l'appui de son offre.
Dans le cas de matériels ou équipements particuliers :
- une documentation avec toutes les caractéristiques techniques ;
- une liste de référence de ces matériels ou équipements.
Avant la réception :
Le dossier complet des pièces composant le projet mis à jour à la suite des observations diverses portées sur
les documents initiaux en 5 exemplaires.
Ce dossier comprendra obligatoirement :
- Une note décrivant les installations réalisées avec leurs caractéristiques techniques.
- Une nomenclature de tous les matériels et équipements installés avec leur marque, type et
caractéristiques.
- Un schéma indiquant les caractéristiques des conducteurs, le calibrage des coupe-circuits et le réglage des
disjoncteurs.
- Les notices de fonctionnement de conduite et d’entretien des installations.
- Une nomenclature des pièces de rechange devant être approvisionnées.
Ce dossier comprendra également :
- Toutes les pièces écrites et tous les plans d'exécution, notes de calcul, etc. mises conformes à l'exécution.
00.7 ÉTAT DES LIEUX
L’Entrepreneur réunira tous les renseignements nécessaires à l’appréciation des difficultés d’exécution
imposées par la disposition des lieux et des mitoyens existants (difficultés d’approvisionnement et d’accès des
6/20
engins, exigences de voiries et de police, etc…).
En conséquence, sa proposition est réputée tenir compte des divers impératifs résultant du lieu d’implantation
et elle ne pourra prétendre, par la suite, à aucun supplément ou plus-value sous prétexte que ses prévisions,
basées sur les seules indications figurées aux plans et devis descriptif, se révéleraient insuffisantes en égard à
l’importance réelle des travaux ou aux sujétions imposées par les diverses particularités du projet; cette clause
s’applique à l’étendue de ses prestations.
En plus, l’Entrepreneur sera seule responsable des désordres qui seraient occasionnés par l’exécution de ses
travaux et des incidents dus à la non observation des prescriptions ou règlements en vigueur dont il devra
réparation à ses frais, y compris tous frais de réparation des dommages causés par ses engins et camions,
tant à l’intérieur du chantier que sur la voirie publique.
00.8 HYPOTHESES DE CALCUL
Les installations seront dimensionnées en respectant les hypothèses et bases de calcul suivantes :
-Electricité:
Nature du courant : 400 V
- Chute de tension:
Circuits d’éclairage : 3%
Circuits autres : 5%
- Niveaux d’éclairement:
Bureaux : 500 lum
7/20
2 PRESCRIPTIONS TECHNIQUES GENERALES
2.1 GENERALITES
Matériels
L’ensemble de l’appareillage devra être conforme aux dernières Normes de l’UTE.
Lorsque, pour un matériel déterminé, les Normes U.T.E. ne prévoient pas l’attribution de la marque
Nationale de conformité aux Normes NF USE ou la marque USE, la qualité de ce matériel doit être
garantie par la présentation d’un procès-verbal de conformité aux Normes, délivré par un Organisme
habilité à cet effet.
Matériaux corrodables
D'une manière générale toutes les parties métalliques de l’appareillage, ainsi que les tôleries des
supports et des enveloppes, seront soigneusement protégées contre la corrosion, en particulier les vis,
boulons, colliers seront traités par cadmiage.
Les supports métalliques de câbles tels que chemins de câbles seront galvanisés, épaisseur 60 à 80
microns, à chaud après perforation. La galvanisation présentera un beau fini, aucune aspérité de zinc ne
devra apparaître. Lorsque, à la suite d’usinage, le revêtement sera détérioré localement, la protection des
parties en cause sera réalisée par deux couches de peinture tirant au moins 95% de zinc.
Les ferrures seront soit métallisées au zinc, en usine avec une épaisseur minimum de 80 microns, soit
galvanisée comme ci avant.
Tous les fourreaux, tubes de protection, etc. en métal ferreux devront être protégés contre la corrosion.
Les tubes en acier auront été traités par galvanisation conforme à la norme NF A 49-700 (décembre
1982) Tubes en acier - Galvanisation à chaud - Spécification du revêtement des tubes.
Les colliers, attaches, supports, etc. en acier auront été traités par métallisation ou par électrozingage.
Tous les autres éléments seront protégés par peinture anticorrosion à 1 couche primaire + couche de
finition, après dégraissage, brossage et nettoyage
2.2 ARMOIRES ET COFFRETS
Les armoires et coffrets devront répondre aux caractéristiques suivantes :
Les dimensions pourront ne pas être standards, l'armoire pouvant être fabriquée à la
demande et installée dans l'espace prévu,
Seul le fond de l’armoire sera équipé, toutes fixations d'appareillage sur les parois latérales
ne seront pas acceptées. La porte ne recevra que les commutateurs de marche, et les
voyants.
Tout l'appareillage intérieur sera obligatoirement alimenté par le haut; aucun pont ne devra
exister d'un appareil à l'autre,
Les raccordements se feront en créant 1 boucle pour ménager une longueur
supplémentaire de 10 cm minimale sur chaque fil.
Chaque appareil sera muni d'une étiquette en matière plastique gravée qui indiquera
l'utilisation conformément au schéma; ce repérage devra indiquer en clair le nom des
locaux ou des appareils alimentés,
Les sections des conducteurs situés à l'intérieur de l'armoire ne devront en aucun cas être
inférieures aux sections des conducteurs des câbles vers les utilisations,
L'accès aux goulottes et au câblage devra pouvoir s'effectuer depuis la face avant de
l'armoire,
L'identification des circuits principaux (liaisons d'énergie) sera conforme aux normes en
vigueur :
8/20
neutre : bleu clair,
protection : bicolore vert et jaune,
vert/jaune pour la terre,
phases : toutes couleurs à l'exception du bleu clair, du bicolore vert et jaune, du
vert et du jaune,
Entre deux connexions, aucune épissure, ni soudure, ni barrette de connexions (domino) ne
sera admise sur les conducteurs, qu'ils appartiennent à des circuits principaux, auxiliaires
ou de protection,
Toutes les extrémités des câbles souples seront munies de cosses, pour chaque
connexion, les fils seront munis d'embouts sertis de section appropriée avec collerette
isolante.
A l’intérieur le cheminement des fils se fera sous goulotte PVC avec couvercle et
perforations latérales.
Tous les conducteurs devront être numérotés; ils porteront à chaque extrémité une bague
numérotée porte-étiquette en matière plastique, les repères correspondront aux plans et
aux schémas d'exécution.
Les câbles extérieurs ne devront pas aboutir directement aux appareils; leur raccordement
sera effectué, soit sur un jeu de barres intermédiaire facilement accessible pour les fortes
sections, soit sur un bornier général dont les bornes seront numérotées pour les autres,
Sur les borniers, le raccordement des conducteurs des câbles d'utilisation seront peignés et
comporteront une boucle; il devra être possible d'effectuer aisément des mesures, au
moyen d'une pince ampèremétrique, sur les conducteurs de puissance,
Les câbles rnulticonducteurs possédant un conducteur de terre seront posés de telle sorte
que le passage d’une pince mobile de contrôle sur ce conducteur de terre soit aisé.
Les câbles devront être protégés contre les risques de détérioration de l'isolant au niveau
de leur entrée dans l'armoire; ces protections seront réalisées par presse-étoupe ou par
brides; en aucun cas, l'entrée des canalisations ne devra être exécutée par une découpe du
panneau arrière; les arrivées ou départs s'effectueront par le dessous ou le dessus,
Sur toute la longueur, une barre en cuivre sera installée pour la mise à la terre de
l'ensemble et le raccordement des différents départs; en aucun cas il ne sera accepté de
regrouper sur une seule borne plusieurs conducteurs de terre,
Les portes, lorsqu'elles seront équipées de matériel électrique, seront mises à la terre par
l'intermédiaire d'une tresse en cuivre étamé aux boulonnages,
L’armoire sera fixée solidement sur des fers profilés et scellés au mur; dans tous les cas, la
hauteur par rapport au sol sera telle que l'appareillage de commande et de signalisation soit
accessible à hauteur d'homme, sans interposition d'échelle, de marchepied, etc.
Interrupteur général « arrêt d’urgence », en façade de l’armoire.
Les conducteurs de protection seront toujours intégrés aux câbles et les raccordements
s’effectueront, exclusivement, sur les coffrets de répartition en gaines ou locaux techniques
et sur les équipements et appareillages alimentés
Toutes les armoires seront équipées de portillon. Tous les dispositifs de contrôle et de commande et les
voyants lumineux seront ramenés sur la façade du portillon.
Quel que soit le type d'armoire ou de tableau, ils devront toujours comporter des étiquettes en matériau
inaltérable de repérage des circuits et autres désignations nécessaires
Les portes des armoires placées dans les locaux accessibles au public doivent être munies de serrure à
clé, à moins qu’elles ne soient placées à une hauteur supérieure à 2,50 m.
2.3 DISTRIBUTION
2.3.1 CABLAGES
Tous les câbles utilisés seront non propagateurs de flamme.
D'une manière générale toutes les liaisons seront réalisées en câbles de la série U 1.000 R02 V posées
sur chemins de câbles pour les liaisons principales puis sous fourreaux encastrés ou apparents (suivant
le type de local) pour arriver à l’équipement terminal ou aux plinthes techniques.
L’Entreprise sera tenue de vérifier les impératifs de sécurité imposés par les tableaux de la Norme C
15.100 pour expliciter le choix des canalisations posées.
Pour les alimentations et gestion des équipements de sécurité incendie, les câbles seront tous de type
CRI. Ces liaisons chemineront par des chemins de câbles différents de ceux des autres
alimentations.
Les boites de dérivation ne seront pas admises pour les liaisons des puissances principales et seront
9/20
tolérées pour les circuits de distribution terminale
Sur ces boîtes, seront indiqués les repères de circuits concernés.
Pose en parois
Les câbles fixés directement sur parois maçonnées, sont posés sur colliers fixés à intervalles de 0,33m.
Lorsqu’il y a pose de 3 câbles, ceux-ci sont obligatoirement posés sur chemins de câbles.
Le rayon de courbure ne sera, en aucun cas, inférieur à celui donné par le fabricant.
Dans le cas de croisement de canalisations affectées à un autre usage, celui-ci doit être effectué par un
pont ou une tranchée laissant une distance d’au moins 3cm entre les 2 canalisations.
La traversée des parois sera réalisée au moyen de fourreaux munis d’embouts protecteurs. Dans le cas
où la communication des locaux doit être évitée (poussière etc...), les fourreaux possèderont des presseétoupe
à chaque extrémité.
Pose en chemins de câbles
Les câbles seront disposés sur le chemin de câbles en respectant les écartements réglementaires, et
fixés par des colliers adaptés au chemin de câbles.
Les câbles seront posés côte à côte sans se chevaucher. Les rayons de courbure doivent être supérieurs
à 10 fois le diamètre du câble.
Les câbles posés à plat seront fixés par des colliers polyamide sans halogène.
Les fixations ne devront pas être espacées de plus de trois mètres sur le chemin de câbles.
Pose en goulotte
Goulottes 1 compartiment si courants forts seulement ; et sinon 2 compartiments de dimensions 150 x 60
minimum avec tous les accessoires nécessaires de finition de pose (embouts, angles ajustables, joints de
couvercle, couvercles d’angle, fonds VDI de séparation des courants forts et faibles, tés de dérivation,
plaques indépendantes ajustées aux bornes « RJ45+PC secourues », pièces extérieures du cadre, etc.).
Ces goulottes devront être conformes à la norme NF C 68-102 et devront présenter les caractéristiques
minimales suivantes
Protection contre les chocs : IK08
Réaction au feu : M1
Comportement au feu : Il, F4
Repérage des câbles
Les câbles seront repérés en tous points particuliers tels que : sortie, changement de nappe ou direction,
trémies de passage des parois, sortie d’armoires électriques.
Le repérage sera effectué par des étiquettes souples plastiques, gravées de telle façon que l’inscription
ne puisse disparaître dans le temps.
Ces étiquettes seront maintenues aux câbles par l’intermédiaire d’agrafes ; les indications suivantes
seront mentionnées :
Repère de la zone desservie
2.3.2 ENCASTREMENTS
SANS OBJET
2.3.3 CANALISATIONS ENTERREES
SANS OBJET
2.3.5 COURANTS FAIBLES
prévu au présent lot
Le cheminement des courants faibles sera séparé des courants forts et s’effectuera sur chemins de
câbles spécifiques.
Les écartements minimaux à respecter entre courants faibles et courants forts sont :
Croisement : 5 cm
Cheminement parallèle <10 m : 7 cm
Cheminement parallèle >15 m : 30 cm
Les chemins de câbles (ou les goulottes) courants faibles seront séparées de 3m minimum des moteurs
et de 50cm minimum des tubes fluorescents
2.3.5
RESPECT DES ISOLEMENTS PHONIQUES
Dans tous les cas de percements, saignées, rebouchages, scellements, fourreaux, etc., les
entrepreneurs devront veiller à respecter la valeur d'isolement phonique de la paroi concernée.
Ils devront prendre toutes dispositions nécessaires pour maintenir la valeur d'origine de l'isolement
phonique de la paroi.
10/20
2.3.6
FIXATION D’ELEMENTS LOURDS
Les appareils tels que tableaux, armoires métalliques, etc. seront toujours solidement fixés au gros
oeuvre, suivant le cas et en fonction de leurs dimensions et de leurs poids, soit par vis sur chevilles, soit
par pattes à scellement vissées, soit par ferrures à scellement.
2.4 APPAREILLAGE
Les matériels et produits devront être adaptés aux milieux dans lesquels ils devront fonctionner.
Cette adaptation est définie par les indices de protection sous forme de codes « IP » et « Chocs ».
L'entrepreneur devra toujours s'assurer que les matériels et produits qu'il propose ainsi que ceux
proposés dans le présent document, répondent bien au code voulu en fonction du milieu dans lequel ils
seront installés.
Hauteur d'implantation de l'appareillage par rapport au sol fini :
Interrupteurs, commutateurs, boutons poussoirs : 1,20 m
Prises de courant : 1,20 m (0,25 m dans bureaux)
Conjoncteurs téléphoniques : 0,25 m et 1,20 m
Toutes les prises de courant seront de type à éclips interdisant l'introduction d'objet dans les orifices.
Les mécanismes auront un système de fixation par vis. Griffes de fixations interdites.
Tous les boutons poussoirs seront de type lumineux.
2.5 APPAREILS D’ECLAIRAGE
La tenue au fil incandescent des appareils d’éclairage sera :
Circulations : 850°C
Autres locaux : 750°C
Les appareils d'éclairage à fournir et à poser par l'entrepreneur et définis ci-après seront à livrer complets
avec tous leurs équipements tels que lampes, tubes, etc., en complet état de fonctionnement
Les appareils d'éclairage à tubes fluorescents seront de type à ballast compensé, ou électronique, à
allumage par starter ou instantané, selon précisions ci-après.
L'entrepreneur aura à sa charge la pose et la fixation parfaite en plafond ou sur paroi verticale, avec
fixation par tous moyens en fonction de la nature du support, y compris toutes fournitures accessoires
nécessaires
Les appareils mis en oeuvre en faux plafond seront suspendus par tiges filetées ou filins fixés à la
structure lourde du bâtiment. Les appareils supportés par la structure du faux plafond ne seront pas
acceptés
2.6 ECLAIRAGE DE SECURITE
Les blocs autonomes seront télécommandés depuis le tableau de la zone concernée, par l'intermédiaire
d'un coffret de télécommande.
Les blocs autonomes devront comporter un support pour recevoir des étiquettes de signalisation par
pictogramme, en matériau plastifié.
Les dérivations alimentant ces circuits devront être prises en amont du dispositif de commande et en aval
du dispositif de protection d'éclairage correspondant.
Les canalisations d'alimentation seront de type résistant au feu conformes aux normes NF les
concernant.
2.6.1 ECLAIRAGE DE BALISAGE
Il devra permettre de guider vers la sortie ; de n'importe quel endroit, il devra être possible de voir au
moins 1 point de balisage.
Cet éclairage de balisage comportera au minimum :
1 point lumineux à chaque sortie et sortie de secours ;
1 point lumineux tous les 15 mètres dans les cheminements, avec minimum 2 si le
cheminement dépasse 15 mètres ;
1 point lumineux à chaque changement de direction ;
1 point lumineux à chaque endroit où il faut éviter un obstacle.
Hauteur minimale des points lumineux : 2,25 m
3 DESCRIPTION DES INSTALLATIONS
11/20
VISITE DU SITE
L’entreprise devra la visite du site et sera sensée connaître toutes les difficultés et particularités relatives
au chantier, notamment pour ce qui concerne les ouvrages dans le bâtiment existant (raccordement sur
l’arrivée existante, autocom existant à remplacer, cheminements des liaisons éclectiques
Aucune plus value à attendre par l’entreprise qui sera titulaire du marché, au titre de travaux non prévus
ou de difficulté sous-estimée à l’appel d’offre.
3.1 COURANTS FORTS
3.1.1 INSTALLATIONS PROVISOIRES DE CHANTIER
3.1.1.1 Comptage - chantier
L’installateur devra la mise en oeuvre d’une installation provisoire de comptage électricité pour les
besoins du chantier.
3.1.1.2 Coffret chantier
Mise à disposition d’un coffret de chantier réglementaire pour la durée des travaux, repliement à l’issue
du chantier.
3.1.2 TERRE
La mise à la terre devra être assurée pour l'ensemble des installations électriques, et comprendra toutes
les installations nécessaires à cet effet, jusqu'à la prise de terre iexistante
3.1.2.1 Réseau de terre
reprise de l'existant
3.1.2.2 Borne de terre
3.1.2.3 Liaisons équipotentielles
3.1.3 ALIMENTATION GENERALE - COMPTAGE
Le branchement du bâtiment neuf sera réalisé à partir de l’alimentation générale du bâtiment existant, à
l’aval immédiat du compteur à poser .
L’entreprise devra la mise en oeuvre d’un disjoncteur différentiel de protection de ligne, et le
raccordement et câblage du bâtiment
3.1.3.2 Protections départs généraux
Disjoncteur différentiel réglable, tétra, calibre 400A. : protection générale
Disjoncteur différentiel réglable, tétra, calibre 250A. : protection de la ligne alimentation du bâtiment
Disjoncteur différentiel réglable, tétra, calibre 250A. : en remplacement du disjoncteur existant protection
du TGBT bâtiment existant
Localisation : dans le bâtiment existant
3.1.3.3 Alimentation armoire divisionnaire
3.1.4 ARMOIRE DIVISIONNAIRE - TABLEAUTINS
Armoires composées d’une enveloppe métallique avec porte équipée d’une serrure à clé.
3.1.4.1 Armoire divisionnaire générale extension
Pour toutes les installations éclairage PC, etc. sauf locaux équipés de tableautins
Armoire comprenant :
12/20
disjoncteur 4x120A tête de tableau avec bobine à émission
1 arrêt d’urgence de type coup de poing agissant sur la bobine MN de l’interrupteur
(sécurité positive) ou du contacteur associé
1 parafoudre
Les disjoncteurs principaux de protection avec différentiel 30 mA pour les départs éclairage
sur lequel seront raccordés les disjoncteurs terminaux de la zone (1 disjoncteur général
pour 6 terminaux et 9 points lumineux par disjoncteur terminal)
Les disjoncteurs de protection avec différentiel 30 mA (1 disjoncteur pour 8 prises) pour les
prises entretien de la zone
1 disjoncteur 10 A mono avec différentiel 30 mA pour circuit alarme incendie
1 disjoncteur 10 A mono avec différentiel 30 mA pour 1 ballon ECS
1 disjoncteur 32 A tétra avec différentiel 30 mA pour installations climatisation
1 disjoncteur 10A mono avec différentiel 30mA pour installations de ventilation (extracteurs
et centrales double flux)
4 disjoncteurs 10 A mono en réserve
30 % de réserve non équipée
Et en règle générale une protection pour tous les circuits spécialisés même s’ils ne sont pas non cités ci
dessus.
Voir § correspondant.
Les protections seront regroupées de manière avoir toutes les protections des installations des locaux
sur les mêmes rangées.
Localisation : R+1 suivant plans
Et en règle générale une protection pour tous les circuits spécialisés même s’ils ne sont pas non cités
cidessus.
La prestation comprend l’alimentation, compris câblage et raccordements depuis l’armoire divisionnaire
générale. Sous goulotte PVC et chemins de câble en faux plafond.
3.1.4.4 Tableautin bureaux
Pour toutes les installations de ces locaux, tableautin plastique avec portillon transparent et
comprenant :
disjoncteur différentiel réglable 1 -3A avec bobine à émission
Les disjoncteurs principaux de protection avec différentiel 300 mA pour les départs
éclairage sur lequel seront raccordés les disjoncteurs terminaux de la zone (1 disjoncteur
général pour 6 terminaux et 9 points lumineux par disjoncteur terminal)
Les disjoncteurs de protection avec différentiel 30 mA (1 disjoncteur pour 8 prises) pour les
prises entretien de la zone
Et en règle générale une protection pour tous les circuits spécialisés même s’ils ne sont pas non cités
cidessus.
La prestation comprend l’alimentation, compris câblage et raccordements depuis l’armoire divisionnaire
générale. Sous goulotte PVC apparente dans bureaux si nécessaire et chemins de câble en faux plafond du
couloir.
Localisation : bureaux
3.1.5
ALIMENTATIONS SPECIALISEES
Chaque alimentation sera protégée par 1 disjoncteur différentiel 300mA ou 30 mA.
Toutes les liaisons seront réalisées en câble de la série U 1000 RO2V
Pour toutes les liaisons à mettre à disposition d’un autre lot, la nature des câbles,
caractéristiques électriques des appareils et localisations des attentes souhaitées seront
13/20
confirmées par le lot concerné.
Le présent lot devra les câbles en attente. Les raccordements de ces câbles sur les appareils sont à
charge du lot concerné.
Les câbles et conducteurs seront, suivant leur mise en oeuvre et les locaux équipés ou traversés, de
série U 1.000 RO2V, A 05 VV, H 07 et si la réglementation l’impose stables au feu, à isolement minéral
ou équivalent.
Concernant les traversées de parois (planchers, cloisons, etc), passage par les réservations demandées
au gros oeuvre pour la goulotte entre niveaux. Pour toutes les autres traversées, percements et
rebouchages nécessaires à charge du présent lot.
Les sections minimales de ces conducteurs seront de
1,5 mm pour l‘éclairage
2,5 mm pour les prises de courant 10/16 A+T et pour les alimentations petites forces
motrices
6 mm pour les prises de courant 32A
3.1.5.1 Depuis AD générale : Ballon ECS
A mettre à disposition du lot Plomberie suivant localisation communiquée par ce dernier.
2 kW environ en monophasé avec terre.
Alimentation asservie à la tarification EDF, avec relance manuelle au niveau du tableau.
Localisations : R+1 suivant plans
3.1.5.2 Depuis tableautin service : Photocopieur
2 kW environ en monophasé avec terre.
Localisations : suivant plans
3.1.5.3 Depuis AD générale : VMC – reports d’alarme + signalisation
Monophasée 200W environ. Câble 2.5mm2 + T avec liaison report d’alarme, arrivées en terrasses suivant
localisations communiquées par le lot Plomberie- ventilation. Raccordements des câbles sur les appareils
à charge de ce dernier.
Localisations extracteurs : faux plafonds sanitaires
3.1.5.4 Depuis AD générale : Unités extérieures de climatisation
Monophasée 1kW
Monophasée 6 kW. avec liaison report d’alarme.
Tétra 16 kW : avec liaison report d’alarme
Localisation: en façade cour suivant plans
3.1.5.6 Depuis AD générale : Unités intérieures de climatisation
Monophasée 200W. Câble 3x2.5mm2.
Protection disjoncteur différentiel 5A
Localisations suivant plans
3.1.5.7 Liaisons Unités intérieures / extérieures
A mettre en oeuvre entre Les unités de climatisation extérieures et chaque unité intérieure
correspondante.
Une untié extérieure pour la cassette de climatisation du local RdC, l’autre unité extérieure alimente
toutes les autres unités du bâtiment.
Caractéristiques communiquées par le lot Climatisation. Au minimum, un câble 2x 0.75mm2.
3.1.5.8 Raccordement des télécommandes des unités de climatisation
Pour chaque unité intérieure de climatisation, le génie climatique fourni et pose une télécommande.
Câblage à mettre en oeuvre en attente à la charge du présent lot. Une câble blindé 2 x 0.75mm2,
connecté à la terre en un point, installé entre la télécommande au mur localisation à définir en phase
exécution, et l’unité correspondante.
3.1.5.9 Arrêts d’urgence
Un arrêt d’urgence à l' entrée du bâtiment . Les arrêts d’urgence couperont l’alimentation de
l’armoire divisionnaire générale.
14/20
3.1.5.10 Depuis AD générale : Baie de brassage
Alimentation d’une baie de brassage, localisation local technique électrique R0
3.1.5.11 Depuis AD générale: Cafétéria
Prévoir boîtes de raccordement pour :
1 plaques cuisson 2x2000W
un frigo top 1000W
Raccordements à la charge du plombier.
Boîte de raccordement pour permettre l’installation d’une hotte
Ballon ECS :Câbles, 2x1.5mm2 en attente pour ballon 1600W.
3.1.6
LUSTRERIE
Tous les luminaires seront installés totalement équipés, avec lampes, et ballast électronique.
Dans les hangars, distribution sous tube iro. Distribution sous fourreaux encastrés ou chemins de câble
en faux plafond partout ailleurs.
3.1.6.1 Luminaire encastré4 x 14W basse luminance
Plafonnier encastré pour faux plafond modulaire avec optique parabolique grand brillant, très basse
luminance (limitée à moins de 200cd/m2 à 60). Optique rabattable et décrochable sans outil. Luminaire
classe : II
Tenue au fil incandescent : 850 °C
4 lampes 14W
Rendement 0.83B
Ballast électronique
Localisation : POUR BUREAUX AVEC FAUX PLAFOND et SALLES DE REUNION
3.1.6.2 Gamelle suspendue 2x42W
Suspension avec réflecteur direct/indirect, partie supérieure en polycarbonate avec rainures prismatiques
pour éclairage du plafond, et partie inférieure parabolique en aluminium post anodisé, surface intérieure
grand brillant et facettes croissantes en descendant.
Luminaire classe : II
2 lampes fluorescentes 2x42W
Ballast électronique
Marque TRILUX type 5363 ROB 2xTCT 42
Localisation : suivant bureaux sans faux plafond
3.1.6.3 Hublot D.30 2x9W
Hublot rond, jupe en polycarbonate, diffuseur en verre pressé opale fixé par verrouillage 1/4 de tour.
Equipé de 1 lampe fluocompacte 21W ou 2 lampes 9W. Appareillage électronique incorporé.
Luminaire classe : II
Indice de protection : IP 54
Energie de choc : IK04
Diamètre: D.30cm environ
Localisation : suivant plans
3.1.6.4 Encastré technique faible hauteur 2x18w
Encastr2 technique type downlight avec corps aluminium, optiqua aluminium grand brillant, colerette et
anneau en verre décoratif; , ballast électronique incorporé.
Lampes fluorescentes 2 x 18W
Luminaire classe : I
Energie de choc : 2 joules
Localisation : POUR COULOIR
15/20
3.1.6.5 Plafonnier étanche 1x35 W
Plafonnier étanche avec corps en polycarbonate couleur gris clair, joint en polyuréthanne expansé,
diffuseur en polycarbonate traité anti-UV, à prismes internes et extérieur lisse, réflecteur acier pré-laqué
blanc, presse étoupe, étriers de fixation au plafond en inox et clips en inox.
Conçu pour 1 lampe fluorescente 16mm 35W. Luminaire équipé d’un ballast électronique.
Luminaire classe : I
Energie de choc : 6 joules
Localisation : pour sanitaires
3.1.6.7 Linolites
Luminaire avec corps monobloc, diffuseur strié, alimentation accessible par trappe.
Longueur 660mm, hauteur 82mm
IP43
IK07
850°C au fil incandescent 30s.
1 lampe fluocompacte 18W
Interrupteur
Marque SARLAM type XALI ou équivalent
Localisation : au dessus de chaque lavabo et lave mains
3.1.7
APPAREILLAGES
par bureau simple : 4 PC 16A +T
par Bureau double : 8 PC 16A+T
pour salle attente : 4 PC 16A +T
pour dégagement : 3 PC 16A +T
pour cafétéria : 4 PC 16A +T , 1 PC 20A +T
pour salle de réunion : 6 PC 16A +T + alimentation en attente pour vidéo projection
Distribution sous fourreaux encastrés dans cloisons ou goulottes ,
en faux plafond partout ailleurs.
3.1.7.1 Commandes luminaires, PC 16A+T
les appareillages seront montés en encastré, et de type :
marque ARNOULD série ESPACE 45x45 ou équivalent pour les autre locaux
Les hauteurs d'implantation de l'appareillage par rapport au sol fini seront :
Interrupteurs, commutateurs, boutons poussoirs : posés en encastré à + 120 cm du sol fini
Prises isolées positionnées dans les locaux et circulations : posées en
encastré dans les cloisons à + 25 cm du sol fin,
Prises des bureaux seront posées à + 25cm du sol fini.
3.1.7.2 Commande générale éclairage intérieur.
Une commande générale qui mettra à l’arrêt tous les luminaires du bâtiment.
3.1.7.4 Goulotte PVC 3 compartiments
Attention à la qualité du produit prévu.
La goulotte devra être fabriquée de telle sorte qu’on obtienne une très bonne rigidité (épaisseur de
plastique ou double cloison de fond, ou autres), et qu’elle soit résistante à de nombreux démontage des
plaques d’habillage.
Un échantillon sera soumis à l’approbation du maître d’ouvrage.
On constatera la solidité du produit, la présence d’un joint au sol, les accessoires coudes, tés etc.. et les
« jupettes » de recouvrement qui permettront de cacher les imperfections des découpes.
ECLAIRAGE DE SECURITE
L'éclairage de sécurité sera du type C non permanent, réalisé par blocs autonomes homologués SATI
suivant les normes NFEN 60-598.2.22 et NFC 71-800X, 71-801, 71-810, 71-82 et NF AEAS permettant
un fonctionnement pendant au moins 1 heure.
16/20
Les blocs de balisage.: Le câblage d’alimentation et de commande seront de catégorie C2.
L’entreprise prévoira la fourniture et pose des étiquettes de signalisation normalisées sur blocs
(pictogrammes).
Le témoin de charge sera réalisé par LED ou diode pour éviter la maintenance.
3.1.7.6 Blocs d’éclairage de balisage
Le balisage sera réalisé par blocs 100 lumens Fluo 6 W. non permanents, obligatoirement débrochable
avec patères de fixation universelles pour faciliter la maintenance, entièrement en polycarbonate, classe
2. Les vasques sont fixes par vis, rendant le vol difficile.
Dans les circulations ils auront I.P. 425 minimum,
Blocs extra-plats : épaisseur 53 mm
Localisation : circulations
3.2 COURANTS FAIBLES
3.2.1 TELEPHONE
L’installation existante dans le bâtiment existant sera modifiée de manière à pouvoir raccorder 20 lignes
téléphone supplémentaires.
3.2.1.1 Contacts France Télécom – Frais de dossier
L’entreprise devra tous les contacts avec France Télécom pour les modifications éventuelles concernant
le raccordement du bâtiment existant.
3.2.1.2 Remplacement de l’autocommutateur existant
A charge de l’entreprise le remplacement de l’autocommutateur existant par un nouvel appareil adapté
aux besoins de l’existant et de l’extension.
3.2.1.3 Liaison multipaire entre Autocom remplacé et baie de brassage
Passage de la liaison téléphone câble multipaire agréé PTT, sous chemin de câble fermé sous la
passerelle et sous goulotte PVC dans le bâtiment existant, cheminement parallèle à l’alimentation
électrique.
3.2.1.4 Conjoncteurs téléphone
L’entreprise devra la mise en oeuvre, câblage et raccordement compris, des conjoncteurs téléphoniques.
Localisation et puissances: suivant plans et tableau annexé
3.2.2 PRECABLAGE INFORMATIQUE
Une baie de brassage et un réseau informatique qui permettront de distribuer des raccordements
informatiques aussi bien que le ligne téléphone.
L’ensemble des composants du câblage seront de la catégorie 6, à 250 MHz ou plus performants.
Tous les matériels actifs de réseau (HUB, SWITCH, serveur, ...) sont exclus dans les prestations du
présent lot.
3.2.2.1 Baie de brassage
La baie de brassage, sera réalisée d’un rack 19’ avec bandeaux de répartition RJ 45 montées dans une
armoire métallique avec porte verre fermant à clé, profondeur utile 580 mm.
L’armoire sera construite de :
Châssis rack 19’ 16 U
Corps pivotant pour accès arrière
Porte verre fermant à clé
Panneaux latéraux démontables
Kits de mise à la terre et kit de vis de fixation de chaque bandeau 19’
Socle avec plaque avant ventilée
Dimensions : 600x580x800
Elle sera équipée de :
Panneaux de brassage informatique RJ 45
Panneaux de brassage téléphone RJ 45
Bandeau de 3 prises 16 A + T avec interrupteur différentiel 30 mA
Anneaux de flux vertical de chaque côté de la baie
17/20
Panneaux passe fils
Ventilateurs montés sur tiroir
L’entreprise devra dans l'armoire de la baie de brassage 6 PC à détrompeur, mises à disposition de
l'utilisateur pour l'alimentation des HUB et autres éléments actifs, avec interrupteur différentiel 30 mA
Chaque panneau sera relié à la terre informatique par câble cuivre multibrins.
Chaque connecteur sera équipé de porte étiquette pour repérage.
Les connecteurs seront regroupés de manière à minimiser les longueurs de jarretières et cordons de
brassage, et à limiter les croisements entre fermes.
Afin d'organiser le répartiteur, on distinguera :
Les bandeaux recevant les connecteurs de distribution
Les bandeaux recevant les ressources
Les connecteurs seront tous raccordés de façon à donner à l'utilisateur la possibilité de créer un réseau
informatique avec les machines de son choix, et avec les lignes France TELECOM de son choix.
Localisation :
local technique électricité
3.2.2.2 Câblage
Le câblage sera conforme à la convention EIAITIA 568B, câblage 4 paires de 100 ohms
Les câbles seront de type 4 paires écrantées individuellement paire par paire et gainées, par 4 paires ou
2x4 paires.
Ils seront de type FTP, catégorie 6, 100 Ohms, isolation polyéthylène à 0% halogène.
La longueur de ces câbles capillaires ne devra pas excéder 90 mètres.
Chemins de câbles en faux plafonds, fourreaux encastrés dans les cloisons, et goulottes.
3.2.2.3 Points d’accès 2RJ45 + 3 PC 16A+T "secourues"
Les points d’accès des locaux seront des RJ 45 catégorie 6 normalisées ISO 8877, disposant d’un
système de reprise d’écran à 360°, montées sur born es comprenant 2RJ45 et 3 PC 16 A à détrompeur
sur circuit pouvant être secouru.
Ces bornes pourront être installées en encastrée ou sur goulotte.
3.2.2.4 Points d’accès RJ45 simples
Points d’accès RJ 45 catégorie 6 normalisées ISO 8877, disposant d’un système de reprise d’écran à
360°, aux points particuliers suivants :
Localisation : à proximité de chaque pointeuse.
3.2.2.6 Recette technique
Les contrôles visuels porteront sur :
Références des composants installés
Contraintes d’environnement, rayons de courbure des câbles
Longueur des dénudages
Identification des connecteurs
Mise à la terre des écrans, répartiteurs, éléments de blindage
Les contrôles électriques du câblage se feront pour chaque paire, et porteront sur :
Continuité
Respect des polarités
Mesure atténuation
Mesure de l’affaiblissement paradiaphonique (NEXT)
Mesure de l’écart paradiaphonique (ACR)
L’ensemble des résultats sera consigné dans un rapport comportant :
Un dossier de recette devra systématiquement comporter :
Une description précise de l’architecture de l’installation, les plans du site, synoptique
général, les plans de repérage avec les références permettant l’identification des
connexions
Une présentation des matériels utilisés ainsi qu’une documentation des fournisseurs
Plans des répartiteurs avec repérages
L’attestation d’autocontrôle de l’entreprise avec liste des points sur lesquels ont porté
l’examen visuel de l’installation avec indication des non-conformités constatées
Les fiches de mesure relatives aux tests basse et haute fréquence.
18/20
3.2.3 ALARME INCENDIE
3.2.3.1 Centrale d’alarme type 4
Tableau de signalisation de type 4 à système de test intégré, comprenant :
un boîtier auto-extinguible à 750°C, couleur gris clair, de classe 2 et IP305
une alimentation en 230V
un chargeur avec batterie au cadmium étanche
un diffuseur sonore conforme BF 32-001
mode test de l’installation
contrôle automatique de l’aptitude des boucles de déclencheur à transmettre l’alarme
temporisation de l’alarme générale réglable de 0 à 5 minutes
contrôle de l’aptitude des diffuseurs sonores à émettre le signal d’évacuation générale et le
son linéaire
contrôle automatique de la ligne des diffuseurs sonores
contrôle automatique du courant de charge de la batterie
contrôle automatique de l’état de charge de la batterie
télécommande du son linéaire des diffuseurs sonores
commande de mise à l’arrêt depuis le boîtier de télécommande
un coffret à membrane déformable
1 ou 2 entrées de détection par ouverture de ligne
alarme évacuation avec coupure automatique après 5 minutes de fonctionnement
commande manuelle du circuit d’évacuation générale et une commande d’arrêt
un contact d’asservissement
La centrale délivrera un contact sec normalement fermé pour mise à l’arrêt de l’installation de
ventilation.
Localisation : circulation suivant plan
3.2.3.2 Déclencheurs manuels
Ils se présenteront sous la forme d’un boîtier en matière thermoplastique de couleur rouge, du type
membrane déformable.
Le réarmement s’effectuera à l’aide d’une clef spéciale, sans démontage de l’appareil.
Les boucles de raccordement seront réalisées en câble 1 paire 8/10ème ou 9/10éme.
Ils seront placés à 130 cm au-dessus du sol. La distance entre 2 déclencheurs ne dépassera pas 20
mètres.
Localisation : suivant plan
3.2.3.3 Diffuseurs sonores
Diffuseur sonore classe C 90 dB
Les diffuseurs sonores seront conformes aux normes NFS 32-001 et NFS 61-936 ; de classe C, de
couleur noire, avec chambre de compression et circuit électronique de modulation, montés dans un
boîtier IP 53 avec fourche de fixation.
Puissance acoustique du son émis : 90 dB à 2 mètres
Le son devra être audible de n’importe quel local, porte fermée. Le marché comprendra l’adjonction de
tous les diffuseurs sonores nécessaires pour atteindre cet objectif.
3.2.3.4 Asservissement ventilation
Le déclenchement de l’alarme provoquera l’arrêt de toutes les installations de climatisation et de
ventilation asservie.
3.2.4 MOYENS DE SECOURS - DIVERS
3.2.4.1 Extincteurs
L’entreprise devra la pose d’extincteurs dans l’ensemble de l’établissement conformes à la norme NFS
61-900 et à la norme EN3.
CO2 : à proximité des armoires électriques
Eau pulvérisée 6 L et 9L suivant plans : dans les circulations et autres locaux
Capotage de protection masquant les organes de commande et déclenchement
Les consignes d’utilisation seront affichées à proximité de chaque extincteur par l’intermédiaire d’une
plaque signalétique indiquant le type de feu couvert, la capacité, l’utilisation.
3.2.4.2 Plans d’évacuations & consignes de sécurité
Plans schématiques des locaux portant les indications suivantes :
Communauté de communes Agly-Fenouillèdes
19/20
Les sorties
Les organes de coupure gaz
Les organes de coupure électricité
Les armoires électriques
Ils seront placés sous support plastifié.
Panneau plastifié regroupant les consignes d’urgence en cas d’incendie, avec notamment :
Les numéros de téléphone des services d’urgence
La marche à suivre en cas d’incendie
Localisation : à proximité des issues
3.2.4.3 Registre de sécurité
L’entreprise devra la fourniture d’un registre de sécurité.
3.2.5 INTERPHONE
L’installation comprendra :
Gâche électrique portail motorisé (voir § alimentations spécialisées)
Gâche électrique porte R+1 devant la passerelle(voir § alimentations spécialisées)
Platine de rue à côté du portillon motorisé (interphone « B »)
Platine de rue à côté de la porte face à la passerelle (interphone « A »)
Poste interphone intérieur dans le bureau R+1 (poste C)
Poste interphone intérieur dans le bâtiment existant (interphone D)
Fonctionnement :
Depuis les platines de rue A et B il devra être possible de communiquer avec le poste
intérieur C
Depuis le poste intérieur C, il devra être possible de commander l’ouverture du portail
motorisé, ou de la porte devant la passerelle.
Depuis la platine de rue B, il devra être possible d’appeler le poste intérieur D.
Depuis le poste intérieur D ? il devra être possible d’ouvrir la porte face à la passerelle.
3.2.5.1 Platine de rue
Anti vandalisme et agrée HLM, (mentionné dans le CUPI notamment pour les tests anti vandalisme) avec
boutons affleurant, porte étiquette, micro et haut parleurs protégés.
Compris visière métallique pare pluie et boîte d’encastrement.
Tous les ouvrages concernant la mise en oeuvre sont au présent lot.
3.2.5.2 Postes intérieurs
Rappel : depuis le poste D,
possibilité de communiquer avec la platine A
possibilité de commander la gâche correspondante
Depuis le poste C
Possibilité de communiquer avec les platines A et B
Possibilité de commander la gâche correspondante à la platine d’appel
3.2.5.3 Liaisons et raccordements
A charge de l’entreprise toutes les liaisons et correspondants pour le bon fonctionnement de l’ensemble.
20/20

1408 - CCTP 06 Elec

Transcription

Documents pareils

Engagement - Service public

Promax 300

Référence annonce : 1028671

Voir le fichier de résultat - Hôtel des ventes d`Avignon

Normes NF C 13-100 et NF C 13-200

Rubano-Rav - Duo System

1408 - CCTP 07 CLIM

Etoile Quercynoise - FFCT LOT

imprimer - Radiating Cables

Lot de 12 boucles d`oreilles en métal
